中考科学专题复习训练二电学

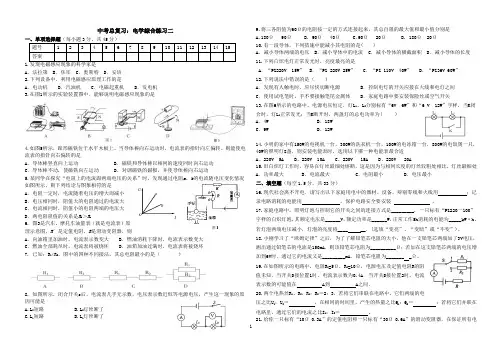

中考总复习:电学综合练习二

中考总复习:电学综合练习二A .法拉第B .焦耳C .奥斯特D .安培 2.下列设备中,利用电磁感应原理工作的是A .电动机 D .汽油机 C .电磁起重机 D .发电机 3.在图1所示的实验装置图中.能够说明电磁感应现象的是4.如图5所示,蹄形磁铁位于水平木板上。
当导体棒向右运动时,电流表的指针向左偏转。
则能使电流表的指针向右偏转的是A .导体棒竖直向上运动B .磁铁和导体棒以相同的速度同时向右运动C .导体棒不动,使磁铁向左运动D .对调磁铁的磁极,并使导体棒向右运动5.某同学在探究“电阻上的电流跟两端电压的关系”时,发现通过电阻a 、b 的电流随电压变化情况如图所示,则下列结论与图象相符的是 A .电阻一定时,电流随着电压的增大而减小 B .电压相同时,阻值大的电阻通过的电流大C .电流相同时,阻值小的电阻两端的电压大D .两电阻阻值的关系是R a >R b 6. 图3是汽车、摩托车油量表(就是电流表)原理示意图,R ′是定值电阻,R 是滑动变阻器,则A .向油箱里加油时,电流表示数变大B .燃油消耗下降时,电流表示数变大C .燃油全部耗尽时,电流表将被烧坏D .油箱加油过满时,电流表将被烧坏 7. 已知:R 1<R 2,图中的四种不同接法,其总电阻最小的是( )8. 如图所示,闭合开关s 后,电流表几乎无示数,电压表示数近似等电源电压,产生这一现象的原因可能是A.L 2短路B.L 2灯丝断了C.L 1短路D.L 1灯丝断了9.将三各阻值为60Ω的电阻按一定的方式连接起来,其总自阻的最大值和最小值分别是 A.180Ω 90Ω B. 90Ω 40Ω C.90Ω 20Ω D. 180Ω 20Ω 10.有一段导体,下列措施中能减小其电阻的是( )A. 减小导体两端的电压 B .减小导体中的电流 C .减小导体的横截面积 D .减小导体的长度 11.下列白炽电灯正常发光时,亮度最亮的是A .“PZ220V 15W ”B .“PZ 220V 25W ”C .“PZ 110V 40W ”D .“PZ36V 60W ” 12.下列说法中错误的是( )A .发现有人触电时,应尽快切断电源B .控制电灯的开关应接在火线和电灯之间C .使用试电笔时,手不要接触笔尾金属体D .家庭电路中要安装保险丝或空气开关13.在图6所示的电路中,电源电压恒定,灯L 1、L 2分别标有“6V 6W ”和“6 V 12W ”字样,当K 闭合时,灯L 1正常发光;当K 断开时,两盏灯的总电功率为( ) A .4W B .18W C .9W D .12W14.小明的家中有150W 的电视机一台,300W 的洗衣机一台,100W 的电冰箱一台,800W 的电饭煲一只,40W 的照明灯8盏,则安装电能表时,选用以下哪一种电能表最合适A 、220V 5A B 、220V 10A C、220V 15A D 、220V 20A15.旧白炽灯工作时,容易在灯丝最细处熔断,这是因为与相同长度的灯丝较粗处相比,灯丝最细处 A .功率最大 B .电流最大C .电阻最小D .电压最小 二、填空题(每空1.5分,共33分)16.现代社会离不开电.请写出以下家庭用电中的器材、设备。
中考科学专题复习 电学中的图像问题课件

第九页,共十六页。
例5.图9为某小汽车测定油箱内油量的电路原理图。其中: Rx为压力传感器,
它的电阻值随受到压力的变化而变化,阻值随压力变化的关系(guān xì)如图10 所示;表A为油量表,它实质是一只电流表,油箱内油量的变化通过电流表
示数的变化显示出来; R0是阻值为5Ω的定值电阻;电源电压恒为15V; 油箱位于压力传感器Rx上,空油箱重50N。若电流表的量程为0--0.6A, 该油箱加满油时,指针恰好指示最大刻度,求:①此时,R0两端的电压是 多少? Rx的阻值是多少?②油箱最多能储油多少升? (1升=1dm3)(取g=10N/kg
=0.7×103kg/m3)
第十页,共十六页。
五、功率──电压关系(guān 图像 xì)
例6.王明同学准备测量额定电压为2.5V 的小灯泡在
实际工作时的功率,根据已有器材,他设计好了电路
原理图,并完成了实物连接.如图11所示。 王明同学经过多
次测量与计算后,得到了一组功率P与电压的平方U2的数据,下 列各图中能正确(zhèngquè)表示P与U2的关系的是:(设灯丝电阻
图像 分析 (túxiànɡ)
看线 分段(fēn duàn)
找点
第十四页,共十六页。
谢谢 大家! (xiè xie)
第十五页,共十六页。
内容(nèiróng)总结
初三科学复习专题。例1.在某一温度下,两个电路元件A和B中的电流与其两端电压的关系如图所示。 C.乙两端的电压是甲两端电压的两倍。(3)滑动变阻器的滑片P在b端时,电阻R1的功率是多少。RT是PTC
初三科学复习专题(zhuāntí) ------电学中的图像问题
第一页,共十六页。
一、电压──电流关系(guān 图像 xì) 二、电压(diànyā)──电阻关系图像
备考2023年中考科学二轮复习-电功率计算公式的应用-解答题专训及答案

备考2023年中考科学二轮复习-电功率计算公式的应用-解答题专训及答案电功率计算公式的应用解答题专训1、(2019杭州.中考模拟) 养生壶是一种用于养生保健的烹饮容器,采用新型电加热材料,通电后产生热量把壶内的水加热。
下图是某款养生壶及其铭牌,求:(1)养生壶正常工作时的电阻;(2)若正常工作时,养生壶加热效率为70%,将1kg水从10℃加热到100℃需要多长时间:c=4.2×103J/(kg/℃)水(3)用电高峰期,家中只有液晶电视机和养生壶工作时,养牛壶将1kg水从10℃加热到100℃,实际用时600s,此时养生壶的实际功率多大(设养生壶的电阻和加热效率不变)。
2、(2019杭州.中考模拟)(1)玩具风扇中使用的电动机的工作原理是________;(2)当把该电动机接入0.2V电压的电路时,电动机不转,测得流过电动机的电流是0.4A;若把它接入2V电压的电路中,电动机正常工作,测得此时流过电动机的电流是1A。
问:①该电动机线圈的电阻是多少?②电动机正常工作时的机械效率是多少?3、(2019临海.中考模拟) 小洲学了电磁继电器的知识以后,突发奇想:自己能不能制作一个像麦当劳那里的干手器呢?他开始设计了一个电路,如图甲所示,R0为光敏电阻,M为用电动机做成的简易吹风机。
试用以后,小洲觉得干手的速度还有点慢,他想如果在不影响电动机正常工作的情况下加一个“220V 1000W”的电热丝R,那效果也许会更好,请回答以下问题:2(1)所加电热丝R2的电阻大小是________。
(2)在图乙中画出接入电热丝R2后工作电路部分的电路图(电热丝可用表示)。
(3)小洲发现用电热丝加热,风温上升快但恒定性差,容易风温高,对手有灼伤。
查阅资料发现有一种PTC加热的干手器,温度恒定性较好。
PTC是一种半导体陶瓷材料,PTC有一个人为设定的温度叫“居里点温度”,当它的温度低于“居里点温度”时,其电阻值会随温度升高而变小;当它的温度高于“居里点温度”时,其电阻值随它的温度升高而变大。
备考2023年中考科学一轮复习-影响电阻大小的因素(二)

备考2023年中考科学一轮复习-影响电阻大小的因素(二)影响电阻大小的因素专训单选题:1、(2018深圳.中考真卷) 下列关于电学知识说法正确的是()A . 验电器的工作原理是异种电荷相互排斥B . 金属靠自由电子导电C . 导体的电阻大小只跟导体的长度、横截面积有关D . 电学中规定正电荷的运动方向为电流的方向2、(2020西城.中考模拟) 下列说法中正确的是()A . 负电荷定向移动的方向规定为电流的方向B . 用电器的额定电压越高,其额定功率就越大C . 导体的长度越长、横截面积越大,导体的电阻越大D . 教室里再多几盏灯同时使用,电路中总电流会变大3、(2020禅城.中考模拟) 下列关于电阻的说法正确的是()A . 导体的电阻与导体两端的电压成正比,与通过导体的电流成反比B . 不考虑温度的影响,同种材料制成的长短相同的两条导线,细导线的电阻较大C . 一切导体的电阻都随着温度的升高而增大D . 当导体中电流为零时,导体的电阻也为零4、(2017莒.中考模拟) 下列实验没有到控制变量法的是()A . 测量物体运动的平均速度B . 探究影响压力作用效果的因素C . 探究影响导体电阻大小的因素D . 探究物体的动能跟哪些因素有关5、(2017丰台.中考模拟) 通常情况下,关于一段粗细均匀的镍铬合金丝的电阻,下列说法中正确的是()A . 合金丝的电阻跟该合金丝的横截面积有关B . 合金丝的电阻跟该合金丝的长度无关C . 合金丝两端的电压越大,合金丝的电阻越大D . 通过合金丝的电流越大,合金丝的电阻越大6、(2017顺义.中考模拟) 下列说法中正确的是()A . 磁场和磁感线都是客观存在的B . 能自由转动的小磁针静止后,N极指向地理南极附近C . 两段粗细、长度均相同的金属丝,其电阻也可能不同D . 通电铜导线中的电流方向与该导线中自由电子定向移动的方向相反7、(2019融安.中考模拟) 下列说法正确的是()A . “尘土飞扬”就是分子在做无规则运动B . 铝芯电线的电阻一定比铜芯电线的电阻大C . 电饭锅是利用电流的热效应工作的用电器D . 在压缩冲程中,汽油机将内能转化为机械能8、(2019湘潭.中考真卷) 下列说法中正确的是()A . 折射角一定小于入射角B . 电能表是测量电功的仪表C . 导体的横截面积越大,电阻越大D . 声音不能传递能量9、(2016三明.中考真卷) 如表列出了一些导体材料的信息.现有长度和横截面积都相同的锰铜合金丝甲和镍铬合金丝乙各一根,若将它们串联后接到电路中,不计温度对电阻的影响,则在相同时间内它们产生的热量之比Q甲:Q乙为()几种长1m,横截面积1mm2的导体材料在20℃时的电阻材料电阻R/Ω铁0.096锰铜合金0.44镍铬合金 1.1A . 1:1B . 2:5C . 5:2D . 4:110、(2017牡丹江.中考模拟) 如图所示,物理实验中经常需要对物体加热,下列描述中与实际吻合的是()A . 甲图中,加热时磁铁吸引铁钉的数量将增多B . 乙图中,对沸腾的水继续加热,温度计的示数将不断增大C . 丙图中,对电阻丝加热,灯泡将变暗D . 丁图中,用完全相同的装置给初温、质量均相同的水和花生油加热,水的温度升高得快一些11、(2017攀枝花.中考真卷) 下列因素中,对导体电阻大小有决定作用的是()A . 导体是否接入电路 B . 导体的长度 C . 通过导体的电流 D . 导体两端的电压12、(2019承德.中考模拟) 针对如图所示实验有关说法不正确的是()A . 甲:紫色石蕊溶液变蓝,无色酚酞溶液变红,则溶液一定是碱溶液B . 乙:燃烧的蜡烛质量会变小是因为生成了无色气体C . 丙:小灯泡亮度不同,说明同型号不同材质的导线的电阻不同D . 丁:悬挂着的小磁铁分开,说明同名磁极相互排斥13、(2020雅安.中考真卷) 如图所示,对于课本上的四个实验,下列说法错误的是()A . 用同一滑轮组将不同数目的钩码提升相同的高度,研究滑轮组的机械效率与物重的关系 B . 将长度相同、粗细相同的镍铬、锰铜丝分别接人相同电路中,研究电阻大小与导体材料的关系 C . 将底面积相同、质量不同的两个物体分别放在相同的海绵上,研究压力作用效果与受力面积大小的关系 D .用完全相同的酒精灯将质量相同的水和煤油加热相同时间,根据升高温度的情况比较不同物质吸热能力的强弱14、(2018河北.中考模拟) 关于导体的电阻,下列说法中正确的是A . 导体导电说明它对电流没有任何阻碍作用B . 导体的电阻越大,说明它对电流的阻碍作用越小C . 相同条件下,铜导线比铁导线的导电性能好,说明导体的电阻与材料有关D . 导体的电阻由它两端的电压和通过的电流决定15、(2021凤翔.中考模拟) 下列说法正确的是()A . 金属导电时,电子定向移动的方向与电流方向相同B . 相同材料制成长度相同的导线,横截面积越大电阻越小C . 温度高的物体具有的内能多,温度低的物体具有的内能少D . 人工湖能调节温度,是因为水的沸点高填空题:16、(2017松北.中考模拟) 图中甲、乙、丙都是镍铬合金丝,甲、乙长度相同,乙、丙粗细相同.小文想利用此电路探究“导体电阻的大小与其横截面基的关系”,实验中是根据________来判断接入 M、N两点间电阻的大小,应该选用________两根电阻丝.17、(2018贵港.中考真卷) 在用实验探究“电阻的大小与哪些因素有关”时,如图是某实验小组进行探究的实验装置,演示板上固定了四条合金电阻线,a、b、c 的长度均是1m,d的长度是0.5m;a、b、d的横截面积相同,c的横截面积比a、b的小,a、c是镍铬合金线,b、d是锰铜合金线。
备考2023年中考科学二轮复习-影响电阻大小的因素-单选题专训及答案(二)

备考2023年中考科学二轮复习-影响电阻大小的因素-单选题专训及答案(二)影响电阻大小的因素单选题专训1、(2016沈河.中考模拟) 小明用如图所示的电路.探究影响金属丝电阻大小的因素.他手边除了有电路中的器材外.还有一根金属丝,则()A . 只能探究电阻与金属丝长度的关系B . 只能探究电阻与金属丝横截面积的关系C . 电阻与金属丝长度、横截面积的关系都能探究D . 电阻与金属丝长度、横截面积的关系都不能探究2、(2017薛城.中考模拟) 有一根镍铬合金丝,要使它接入电路的电阻变大,可以采取的方法有(不考虑温度变化)()A . 将这根合金丝对折后接入电路B . 将这根合金丝拉长后接入电路C . 提高合金丝两端的电压D . 使通过这根合金丝的电流变小3、(2020广东.中考模拟) 导体的电阻与下列哪个因素无关()A . 导体的材料B . 导体的粗细C . 导体的长度D . 导体两端的电压4、(2016通辽.中考模拟) 在“探究影响导体电阻大小的因素”的活动中,小明发现实验器材中金属丝只有一根,其他器材足够,那么下面的一些探究活动他不能完成的是()A . 探究导体电阻与材料的关系B . 探究导体电阻与长度的关系C . 探究导体电阻有横截面积的关系D . 探究导体电阻与温度的关系5、(2017顺义.中考模拟) 下列说法中正确的是()A . 磁场和磁感线都是客观存在的B . 能自由转动的小磁针静止后,N极指向地理南极附近C . 两段粗细、长度均相同的金属丝,其电阻也可能不同D . 通电铜导线中的电流方向与该导线中自由电子定向移动的方向相反6、(2017北京.中考模拟) 小强用两根镍铬合金丝在探究导体的电阻与横截面的关系时,除了要保持温度相同外,还需要保持不变的物理量有()A . 电压B . 电流C . 长度D . 横截面积7、(2017池州.中考模拟) 由欧姆定律公式I= 变形得R= ,结合所学电学知识,判断下列说法正确的是()A . 导体的电阻跟通过导体的电流成反比B . 如果导体被拉长,则其电阻将变小C . 如果通过导体的电流变小,导体的电阻将变大D . 导体两端电压增大时,电流也增大,但其比值不变8、(2017兰州.中考模拟) 为了研究电阻的大小是否与长度有关,采用了如图所示的电路,其中,AC和DF分别为直径与长度均相同的铜导线和镍铬合金线,B和E分别为AC和DF的中点.在对比研究时,下列选择正确的是()A . 第一次接入AB,第二次接入DEB . 第一次接入DE,第二次接入AC C . 第一次接入AB,第二次接入DFD . 第一次接入DE,第二次接入DF9、(2019平邑.中考模拟) 电炉通电后,电炉丝热得发红,而与电炉丝相连的导线却不怎么热,其原因是()A . 通过电炉丝的电流大B . 电炉丝与导线是并联的C . 电炉丝的通电时间长D . 导线的电阻远小于电炉丝的电阻10、(2020河池.中考真卷) 下列说法正确的是()A . 同种电荷互相吸引B . 电流表可以直接连在电源两极上C . 长度相同的两根铝线,粗的比细的电阻大D . 电路中有电流,电路两端就一定有电压11、(2016湖南.中考真卷) 实验室里将一根粗细均匀的铜导线减去一半,那么剩下部分与原来比较电阻将()A . 不变B . 变大C . 变小D . 不能判定12、(2014丹东.中考真卷) 关于影响导体电阻大小的因素说法正确的是()A . 导体电阻大小取决于通过它电流的大小,电流越小的导体电阻越大B . 导体电阻大小取决于加在它两端电压的大小,电压越大的导体电阻越大C . 相同材料制成粗细相同的导线,长度越长电阻也越大D . 铜导线的电阻一定比铁导线的电阻小13、(2012柳州.中考真卷) 导体的电阻是导体本身的一种性质,它的大小()A . 只决定于导体的材料 B . 只决定于导体的长度 C . 只决定于导体的横截面积 D . 决定于导体的材料、长度和横截面积14、(2014柳州.中考真卷) 电阻是导体本身的一种性质,在不考虑温度影响的情况下,它的大小()A . 只跟导体的材料有关B . 只跟导体的长度有关C . 只跟导体的横截面积有关D . 跟导体的材料、长度、横截面积均有关15、(2011百色.中考真卷) 有一段镍铬合金丝,下列措施中能减小它的电阻是()A . 减小它的长度B . 减小它的横截面积C . 减小它两端电压D . 增大通过它的电流16、(2012宿迁.中考真卷) 利用干电池、导线、小灯泡、电动机、铅笔芯、橡皮、塑料尺探究①物质导电性;②电动机转向;③电磁感应;④电阻与长度的关系.能够完成的实验个数有()A . 1个B . 2个C . 3个D . 4个17、(2018辽阳.中考真卷) 下列说法中,正确的是()A . 灯丝、碳棒、发光二极管(LED)都由导体制成B . 给手机充电时,手机的电池相当于电源C . 闭合电路中,电流方向从电源正极流出,经过用电器,流向电源的负极D . 导体的电阻跟导体两端的电压成正比,跟导体中的电流成反比18、(2017静安.中考模拟) 甲、乙是由同种材料制成且横截面相等的两导体,若将它们并联在同一电路中,则关于甲、乙的长度L及通过电流I的大小判断正确的是()A . 若L甲>L乙,则I甲=I乙B . 若L甲<L乙,则I甲=I乙C . 若L甲>L乙,则I甲>I乙D . 若L甲<L乙,则I甲>I乙19、(2017虹口.中考模拟) 当温度一定时,关于两根铜导线电阻的大小,下列判断中正确的是()A . 细的电阻大B . 长的电阻大C . 粗细相同,长的电阻大D . 长度相同,粗的电阻大20、(2017长宁.中考模拟) 如图所示,AC和DF为直径,长度均相同的铜导线和镍铬合金,B和E分别为AC和DF的中点,为了研究导体的电阻大小是否与长度有关,应分别接入()A . AB和DEB . DE和AC C . AB和DFD . DE和DF21、(2016沈河.中考模拟) 楼道中的一盏白炽灯,使用几年后,小明发现它的灯丝变细了,根灯丝变细前相比,下列有关说法正确的是()A . 灯丝的电阻变小了B . 灯泡两端的电压不变C . 通过灯丝的电流变大了D . 灯泡的实际功率变大了22、(2017贺州.中考真卷) 导体的电阻与下列哪个因素无关()A . 导体的材料B . 导体的粗细C . 导体的长度D . 导体两端的电压23、(2017临沂.中考真卷) 小明用两个不同的白炽灯做“探究串联电路的电流特点”实验时,发现一个灯泡较亮而另一个灯泡较暗,则较亮的灯泡()A . 电阻小B . 灯丝粗C . 电流大D . 功率大24、(2015百色.中考真卷) 下列关于导体电阻的说法,正确的是()A . 长度长的导体,电阻一定大B . 横截面积大的导体,电阻一定大C . 导体电阻与导体材料、长度、横截面积等因素有关D . 导体电阻由其两端电压和通过的电流来决定25、(2020镇江.中考模拟) 为了使电热器在单位时间内产生的热量增加一倍,下列措施中可行的是( )A . 并联一根阻值相等的电阻丝B . 串联一根阻值相等的电阻丝C . 使电热器两端的电压增加一倍D . 将电阻丝从中间剪成两段,将它们并联起来使用26、(2019静安.中考模拟) 实验室常用滑动变阻器的“变阻”是改变其接入电路中电阻线的()A . 长度B . 材料C . 温度D . 横截面积27、(2020雅安.中考真卷) 如图所示,对于课本上的四个实验,下列说法错误的是()A . 用同一滑轮组将不同数目的钩码提升相同的高度,研究滑轮组的机械效率与物重的关系 B . 将长度相同、粗细相同的镍铬、锰铜丝分别接人相同电路中,研究电阻大小与导体材料的关系 C . 将底面积相同、质量不同的两个物体分别放在相同的海绵上,研究压力作用效果与受力面积大小的关系 D .用完全相同的酒精灯将质量相同的水和煤油加热相同时间,根据升高温度的情况比较不同物质吸热能力的强弱28、(2017海淀.中考模拟) 给你两根长度相同但横截面积不同的镍铬合金线、一个电源、一个电流表、一个滑动变阻器、一个开关、若干带有导线夹的导线,现需要研究的问题有:①导体的电阻跟导体的横截面积是否有关;②导体的电阻跟导体的长度是否有关;③导体的电阻跟导体的材料是否有关.利用上述实验器材,可以完成的研究问题是()A . 只有①B . 只有②C . ①和②D . ①②和③29、(2021九台.中考模拟) 如图甲是某款手持式电子测温仪,图乙是它工作的原理图,其中电源电压保持不变,R是热敏电阻,用于靠近人体测温,定值电阻R0为保护电阻,显示仪是由电流表或电压表改装而成。

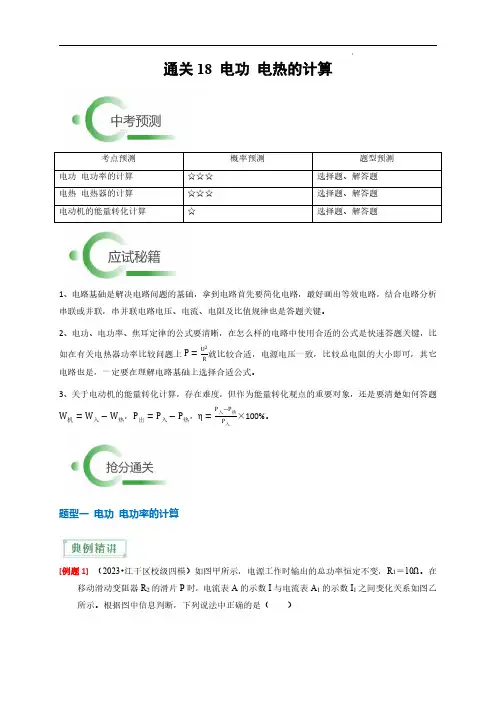

2024年中考科学抢分秘籍(新统考)电功 电热的计算(解析版)

通关18电功电热的计算考点预测概率预测题型预测电功电功率的计算☆☆☆选择题、解答题电热电热器的计算☆☆☆选择题、解答题电动机的能量转化计算☆选择题、解答题1、电路基础是解决电路问题的基础,拿到电路首先要简化电路,最好画出等效电路,结合电路分析串联或并联,串并联电路电压、电流、电阻及比值规律也是答题关键。
2、电功、电功率、焦耳定律的公式要清晰,在怎么样的电路中使用合适的公式是快速答题关键,比如在有关电热器功率比较问题上P=U2R就比较合适,电源电压一致,比较总电阻的大小即可,其它电路也是,一定要在理解电路基础上选择合适公式。
3、关于电动机的能量转化计算,存在难度,但作为能量转化观点的重要对象,还是要清楚如何答题W机=W入−W热,P出=P入−P热,η=P入−P热P入×100%。
题型一电功电功率的计算[例题1](2023•江干区校级四模)如图甲所示,电源工作时输出的总功率恒定不变,R1=10Ω。
在移动滑动变阻器R2的滑片P时,电流表A的示数I与电流表A1的示数I1之间变化关系如图乙所示。
根据图中信息判断,下列说法中正确的是()A.当滑片P向右移动时,电流表A的示数逐渐增大B.当滑片P向左移动时,电源的输出电压逐渐增大C.电源工作时每秒钟消耗的电能始终为5JD.当电流表A1的示数为0.5A时,R2=12.5Ω【解答】解:由图甲知定值电阻R1与滑动变阻器R2并联,电流表A1测量通过定值电阻R1的电流,电流表A测量干路的电流;A、滑片P向右移动时,滑动变阻器R2的电阻变大,则定值电阻R1与滑动变阻器R2并联的总电阻变大,电源工作时输出的总功率恒定不变,由P=I2R并知电路中的电流变小,电流表的示数减小,故A错误;B、当滑片P向左移动时,滑动变阻器R2的电阻变小,则定值电阻R1与滑动变阻器R2并联的总电阻变小,电源工作时输出的总功率恒定不变,由P=2并知电源电压变小,即输出电压变小,故B错误;C、由图2知,当I1=0.3A,I=1.5A,则定值电阻R1两端的电压为:U1=I1R1=0.3A×10Ω=3V=U电源,则电路的总功率为:P总=U电源I=3V×1.5A=4.5W,即电源工作时每秒钟消耗的电能始终为4.5J,故C错误;D、由图2知,当I1′=0.5A,I′=0.9A,则定值电阻R1两端的电压为:U1′=I1′R1=0.5A×10Ω=5V=U2=U电源,经过电阻R2的电流为:I2′=I′﹣I1′=0.9A﹣0.5A=0.4A,滑动变阻器R2接入电路的电阻为:R2=22'=50.4=12.5Ω,故D正确。
中考科学专题复习——电路故障分析专题

U ae = 3V,U ab = 0,U bd = 0,U de = 3V
2.局部短路故障区域的判断方法: 2.局部短路故障区域的判断方法: 局部短路故障区域的判断方法
电压表法: 将电压表并接到可能发生局部短路的地方, 电压表法:①将电压表并接到可能发生局部短路的地方, 局部短路的地方 没有 电压表________示数。 ________示数 电压表________示数。
① 导线法 ②电流表法 ③灯泡法 ④ 电压表法
2.局部短路故障区域的判断方法: 2.局部短路故障区域的判断方法: 电压表法 局部短路故障区域的判断方法
断开区域
无电流 开路
并接导线 有电流
开路区域 接点内
2. 在电学实验中,遇到开路时,常用电压表 在电学实验中,遇到开路 开路时 常用电压表
所示的电路, 来检测。某同学连接了如图1所示的电路 来检测。某同学连接了如图 所示的电路,闭 合开关S后 发现灯不亮 为检查电路故障, 灯不亮, 合开关 后,发现灯不亮,为检查电路故障, 他用电压表进行测量,结果是, 他用电压表进行测量,结果是, 则此电路的故障可能是( 则此电路的故障可能是(C ) A. 开关 接触不良 开关S接触不良 B. 小灯泡灯丝断了 C. d、e间出现断路 、 间出现断路 D. e、f间出现断路 、 间出现断路
断开区域
小结: 小结:
无电流 开路 并接导线 有电流
开路区域 接点内
②电流表法:将电流表并接到可能发生开路的地 电流表法:将电流表并接到可能发生开路的地 可能发生开路 导线 电流表相当于一根_______把电路接通, _______把电路接通 方,电流表相当于一根_______把电路接通,可 L2发光 有示数 以观察到电流表________ 灯泡_________ ________, _________。 以观察到电流表________,灯泡_________。
浙教版科学中考复习:电学

浙教版科学中考复习:电学电学是浙教版科学中考中的重要内容,对于学生来说,掌握好电学知识不仅有助于应对考试,更能为今后的学习和生活打下坚实的基础。
接下来,让我们一起系统地复习一下这部分知识。
一、电荷与电流电荷是电学的基础概念。
自然界中存在两种电荷:正电荷和负电荷。
同种电荷相互排斥,异种电荷相互吸引。
电流的形成是由于电荷的定向移动。
金属导体中,自由电子的定向移动形成电流。
电流的方向规定为正电荷定向移动的方向。
在电源外部,电流从电源的正极流向负极;在电源内部,电流从负极流向正极。
电流的大小用电流强度来表示,简称电流,符号是 I,单位是安培(A)。
电流表是测量电流大小的仪器,使用时必须串联在电路中,并且要让电流从正接线柱流入,从负接线柱流出。
二、电压电压是使电路中形成电流的原因。
电源是提供电压的装置。
电压的单位是伏特(V)。
电压表要并联在电路中,测量时同样要注意正负极的连接。
串联电路中,电源电压等于各用电器两端电压之和;并联电路中,各支路两端电压相等,都等于电源电压。
三、电阻电阻表示导体对电流阻碍作用的大小,符号是 R,单位是欧姆(Ω)。
影响电阻大小的因素有导体的材料、长度、横截面积和温度。
同种材料、横截面积相同的导体,长度越长,电阻越大;同种材料、长度相同的导体,横截面积越大,电阻越小。
滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻大小的。
在电路中,滑动变阻器要与被控制的用电器串联。
四、欧姆定律欧姆定律是电学中的重要定律,内容是:导体中的电流,跟导体两端的电压成正比,跟导体的电阻成反比。
表达式为 I = U / R 。
利用欧姆定律可以进行相关的计算,解决电路中的问题。
但要注意,欧姆定律只适用于纯电阻电路。
五、串并联电路的特点串联电路中,电流处处相等,总电压等于各部分电路电压之和,总电阻等于各串联电阻之和。
并联电路中,干路电流等于各支路电流之和,各支路两端电压相等,总电阻的倒数等于各并联电阻倒数之和。
浙江省中考科学重点题型复习电学计算题(2)

2024年初中科学重点题型复习电学计算题1.某学校新装的饮水机既能提供温度为100℃的开水,也能提供温度为35℃的可直接饮用的温开水。
研究性学习小组的同学查阅了相关资料,画出了饮水机内部结构简图如图所示。
他们发现从自来水管流入饮水机的20℃生水并不是直接进入加热器,而是先进入换热器,与已经加热到100℃的开水进行热交换,这样开水就变成了35℃的温开水,生水也被加热到85℃然后进入加热器。
若饮水机加热器的额定功率为3 kW ,饮水机内水箱容量45L ,已知c 水=4.2×10³J/(kg·℃)。
请回答下列问题:(1)写出A 、B 、C 、D 四个位置的水温。
(2)相同功率的只能提供开水的饮水机,一天供应8小时开水,最多能供应多少L?(3)统计结果显示,学校学生一天所需的开水和温开水的质量之比是1℃4,使用该型号饮水机,每天正常工作8小时,最多能供应多少L 可饮用水?(4)请简述这种饮水机有哪些优点?2.小明利用标有“6V 6W ”的灯泡1L 和“6V 3W ”的灯泡2L 进行实验。
(1)当1L 正常发光时通过它的电流是多大?(2)如图甲所示,A 和B 分别为通过灯泡1L 和2L 的电流随两端电压变化的关系曲线.现将两灯连入如图乙所示的电路中,电流表的量程是0~0.6A ,在保证电路安全的情况下,要使其中一只灯泡正常发光,电源电压是多少?电路消耗的总功率为多少?3.如图电路,电源电压恒为3V ,L 1、L 2、L 3为规格相同的灯泡。
a 和b 可接入电压表或电流表。
当a 为电流表、b 为电压表时,开关S 断开,电流表示数为0.2A ;开关S 闭合,电流表示数变为0.3A 。
求:(1)开关S 闭合后L 2的电流?(2)开关S 闭合后L 3两端的电压?4.如图甲是一款新型智能家用电暖器,内装有5kg的导热油。
该电暖器具有升温快、热效高、智能控温的特点。
电暖器的简化电路图如图乙所示,R1与R2为电热丝,S2为温控开关,其加热功率为1000W,保温功率为220W,导热油的比热容取c油=2×103J/(kg⋅℃)。
备考2023年中考科学二轮复习-影响电阻大小的因素-实验探究题专训及答案(二)

备考2023年中考科学二轮复习-影响电阻大小的因素-实验探究题专训及答案(二)影响电阻大小的因素实验探究题专训1、(2017罗平.中考模拟) 在探究影响导体电阻大小的因素时,小明作出了如下猜想:导体的电阻可能与:①导体的长度有关,②导体的横截面积有关,③导体的材料有关.实验室提供了4根电阻丝,其规格、材料如表所示.编号材料长度/m 横截面积/mm2A 镍铬合金0.5 0.5B 镍铬合金 1.0 0.5C 镍铬合金0.5 1.0D 锰铜合金0.5 0.5(1)按照图甲所示“探究影响导体电阻大小因素”的实验电路,在M、N之间分别接上不同的导体,通过观察________来比较导体电阻的大小,这种实验方法叫________法.(2)为了验证上述猜想①,应该选用编号________两根电阻丝分别接入电路进行实验.(3)分别将A和D两电阻丝接入图甲电路中M、N两点间,电流表示数不相同,由此,初步得到的结论是:当长度和横截面积相同时,导体电阻跟________有关.(4)要进一步研究导体材料的导电性能,就需要测量导体的电阻,小明的实验方案和操作过程均正确,两表的连接和示数如图乙所示.但通过观察发现电流表指针偏转过小,这样会导致实验误差________,解决这一问题的措施是________.2、(2016福州.中考真卷) 小亮用“伏安法”测小灯泡的电阻,小灯泡额定电压是2.5V,电源电压4.5V.(1)请用笔画线代替导线,将图甲所示的实物电路连接完整.(2)在连接电路时,开关应________,滑动变阻器滑片P应位于________(选填“A”或“B”)端.(3)闭合开关,移动滑动变阻器的滑片P,当电压表的示数为2.5V时,电流表示数如图乙所示,此时小灯泡的电阻约为________Ω(保留一位小数);他把多次测量的电流值和电压绘制成I﹣U图象,发现I﹣U图线是一条曲线,原因是________.(4)如果还想测量额定电压为3.8V的小灯泡正常发光时的电阻,但是电压表的15V量程已经损坏,在不改变原器材的情况下,你的办法是________.3、(2018常德.中考真卷) 某学习小组想要探究相同体积导电溶液的电阻与长度的关系,他们选取了一根乳胶管,里面灌满了某导电溶液,两端用粗铜丝塞住管口,形成一段封闭的液柱,进行了如下实验。
中考科学电学培优专题02:串并联电路设计识别 附答案

专题02:串并联电路设计识别一、单选题1.下列各物理量对应的单位正确的是()A. 电功率——焦耳B. 电能——瓦特C. 电流——伏特D. 电荷——库仑2.小明设计了一种照明电路图,其设计要求是:S1、S2分别为楼上和楼下的开关(都是单刀双掷开关),要求拨动其中任一开关,都能改变电灯原来的发光或熄灭状态.所示的四幅电路图中,既符合上述设计要求,又符合安全用电要求的是( )A. B.C. D.3.居民楼的楼道里,夜间只是偶尔有人经过,电灯总是亮着造成很大浪费。
科研人员利用“光敏”材料制在“光控开关”﹣﹣天黑时,自动闭合,天亮时,自动断开;利用“声敏”材料造成“声控开关”﹣﹣当有人走动发出声音时,自动闭合,无人走动时自动断开。
若将这两种开关配合使用,就可以使楼道灯变得“聪明”。
则这种“聪明”的电路是下图中的()A. B. C. D.4.如图所示,将标有“8V8W”的灯泡L1和“8V16W”的灯泡L2接在12V的电路中,闭合开关,不考虑温度对灯丝电阻的影响,下列说法正确的是()A. 灯泡L1、L2都能正常发光B. 灯泡L1、L2一样亮C. 灯泡L2比灯泡L1亮D. 灯泡L1比灯泡L2亮5.在“坐位体前屈”测试中,测试者向前推动滑块,滑块被推动的距离越大,测试仪的示数就越大.小科同学想在测试仪中引入滑动变阻器,设计了如图所示的四种电路,其中滑动变阻器的滑片向右滑动时,电表示数增大的电路是()A. B.C. D.6.在如图所示的电路中,要使电阻R1、R2串联,则应该()A. 开关S1、S2均断开B. 开关S1、S2均闭合C. 只要断开开关S1D. 闭合开关S2、断开开关S17.延平区的公交车后门左右扶杆上均装有一个红色按钮(如图),每个按钮相当于一个开关.当乘客按下任意一按钮,驾驶台上的指示亮,提醒司机有人下车.下列电路图能实现上述目标的是()A. B.C. D.8.空调扇因同时具有“送风、加湿和降温”等功能而成为人们夏季消暑纳凉的常用电器.如图为某品牌空调扇结构示意图,其内部电路中有送风电动机和加湿电动机.该空调扇工作时,若只闭合送风开关,送风电动机工作;若同时闭合送风开关和加湿开关,两个电动机都工作;若只闭合加湿开关,加湿电动机不工作.下列电路设计符合上述要求的是()A. B.C. D.9.如图所示为定时爆炸装置示意图,a、b为暴露在外的两导线。
中考科学实验专题复习-电学实验探究(含解析)

中考科学实验专题复习-电学实验探究1.如图,电源电压为6V,图甲为伏安法测电阻的电路图;图乙为连接不完整的实物图。
(1)对照电路图甲,用笔画线代替导线将图乙中未连接部分连接起来;(2)如果实验操作中出现:电流表有示数,电压表示数为0的现象,其故障可能是;A.电流表的正、负接线柱接反B.电压表的量程选小了C.电阻R x发生了短路D.把滑动变阻器下端两接线柱连入电路(3)电路连接正确后,闭合开关,将滑片P向左移动时,电压表示数(选填“变大”、“变小”或“不变”);(4)实验过程中,电流表和电压表的示数如图丙、丁所示,此时测得的R x= Ω;(5)小明认为只测一组数据得到R x的大小是不妥的,原因是。
2.小明做“伏安法测量电阻”的实验:(1)连接电路时,开关应该是的;(2)实验求电阻的原理公式:R= ;(2)如图1所示,当小明准备闭合开关开始实验时,同伴小桂提醒他还有一处不妥当,其不妥当之处是:滑动变阻器的滑片没有移到;(3)闭合开关后发现电流表无示数,电压表的示数接近于电源电压出现故障的可能是;(4)排除故障后,调节滑动变阻器,当电压表读数为2.5V时,电流表的示数如图2所示,其示数为A,该定值电阻的阻值是Ω。
3.小丽同学手里有一只标有“3.8V”字样的小灯泡,她想知道小灯泡的额定电功率,于是在学校实验室找来一些器材,连接成了如图甲的实验电路,电源电压恒定不变.(1)请你用笔画线代替导线,将图甲的电路连完整(要求滑片P向右移灯泡变亮)( )(2)闭合开关,移动滑动变阻器的滑片P,发现灯泡始终不亮,电流表示数几乎为零,电压表指针明显偏转,出现这种现象的原因可能是.(3)排除故障后,该同学移动滑动变阻器的滑片P,到某一位置时电压表的示数为3V,若要测小灯泡的额定功率,应在此位置基础上将滑片P向(选填“左”或“右”)移动.(4)当小灯泡正常发光时,电流表的示数如图乙所示,则小灯泡的额定功率是W.4.用“伏安法测电阻”的实验中,老师提供了以下器材:几节干电池做电源、已知阻值的电阻R L1个、最大阻值为50Ω的滑动变阻器1个、被测电阻R x,开关2个,电压表和电流表各1只、导线若干。
2020江苏中考一轮复习电学2-电路故障 (无答案)

2020江苏中考一轮复习电学2-电路故障教学内容一轮复习电学2电路故障教学目标电路故障中的电表示数判断,电压表电流表简单串联电路故障的四个模型简单并联电路故障的四个模型点电压电路故障未知电表判断教学重点简单串联电路故障的四个模型点电压电路故障教学难点未知电表判断教学准备都不发光,电流表无示数。
为了找出发生故障的原因,现3V,则电路故障可能是处故障,则可能的故障是()A .灯泡L 断路B .电阻R 断路C .灯泡L 短路D .电阻R 短路30.6-A31-V LBD CP A R故障原因可能是()A.L1短路B.L2短路C.L1断路D.L2断路Ude=3V,则此电路的故障可能都不亮。
他用电压表进行电路故障检测,把电压表并联接在某两点之间,测试结果如表所示。
7后,发现两个小灯泡(均标有”3V1W“)都不亮,用电压表测得,如果电路中的各段导线及连接处均无问题且故障只有一处,那么电路故障两端电压,则电压表的示数障。
24.(2018•南京)如图所示电路,闭合开关,甲乙两灯均发光,两电表均有示数,过一会儿,其中一个灯泡突然熄灭,一只电表示数增大,另一只电表示数减小到几乎为零,造成此现象的原因可能是()A.甲灯短路B.乙灯短路C.甲灯断路D.乙灯断路是,排除故障后闭合开关,“2.5V则电流表的示数为A,若将这根镍铬合金丝拉长后再接入灯泡亮度将。
均发光。
一段时间后,一盏灯突然熄灭,而电流表的故障可能是()A.灯L1短路B.灯L2短路C.灯L1断路D.开关S接触不良VSAL1L2。
备考2023年中考科学二轮复习-伏安法测电阻的探究实验(二)

备考2023年中考科学二轮复习-伏安法测电阻的探究实验(二)伏安法测电阻的探究实验专训单选题:1、(2017农安.中考模拟) 如图四幅图均为九年级课本中电学实验实物连接图,其中电表的左接线柱均为“﹣”接线柱,四幅图的电路连接均有错误,其中有三幅图可通过改变一根导线的一端就可以修改正确,只有一幅图是需要改变多根导线的一端才可以修改正确的,这幅图是()两端的电压 B .A . 用电压表则灯L2探究并联电路干路电流与各支路电流的关系 C .伏安法测小灯泡的电阻 D .在电阻一定时探究电流与电压的关系2、(2020潮阳.中考模拟) 下列对多次实验的目的描述中不正确的是()A . 用伏安法测小灯泡的电阻时多次实验,是为了取平均值减小误差B . 在“探究杠杆的平衡条件”时多次实验,是为了避免偶然性得出普遍规律C . 用刻度尺测某物体长度时多次实验,是为了取平均值减小误差 D . 探究“阻力对物体运动的影响”时多次实验,是为了推理出运动不需要力维持3、(2020合肥.中考模拟) 现如图所示的四个电路中,电源电压保持不变,R为已知阻值的定值电阻,不能测出未知电阻Rx阻值的电路是()A .B .C .D .4、(2020福清.中考模拟) 现有两个阻值不等的未知电阻R1和R2,为了比较它们的阻值大小,几个同学分别设计了下列四种电路,其中不可行的是(图中的电流或电压均在各电表的量程范围内,电源电压未知)()A .B .C .D .5、(2017罗湖.中考模拟) 下图所示的电路图在许多科学实验中用到,下列问题不能用该电路来进行研究的是()A . 测量小灯泡发光时的电功率B . 测量小灯泡发光时的电阻C . 研究小灯泡的亮度与其两端电压大小的关系D . 验证欧姆定律6、(2020遂宁.中考真卷) 物理科代表为全班同学设计了如下四个电路图,图中电源电压未知但不变,R0为阻值已知的定值电阻,R1为最大阻值已知的滑动变阻器,通过断开、闭合开关或调节R接入电路阻值不能测出未知电阻Rx阻值的电路是1()A .B .C .D .7、(2020鄂州.中考真卷) 小周同学设计了以下四种电路,其中电源电压不变且未是已知阻值的定值电阻。
备考2022年中考科学一轮复习-探究电流与电压、电阻的关系实验(二)

备考2022年中考科学一轮复习-探究电流与电压、电阻的关系实验(二)探究电流与电压、电阻的关系实验专训单选题:1、(2019宜昌.中考真卷) 用如图所示电路研究电流跟电压的关系。
为了改变定值电阻R两端电压,设计了三种方案。
甲:多节干电池串联接入MN;乙:电池与滑动变阻器串联接入MN;丙:电池先后与不同定值电阻R′串联接入MN。
可行的方案是()A . 仅有甲B . 仅有乙C . 仅有甲、乙两种D . 甲、乙、丙都可行2、(2020陕西.中考模拟) 某同学利用如图所示的电路探究“电流与电压、电阻的关系”,下列有关说法错误的是()A . 实验开始时,滑动变阻器的滑片处于最大值端,作用是使电路中的电流最小,可以保护电路B . 探究通过导体的电流与导体两端电压关系时,可调节滑片,使电压表的示数产生变化C . 在探究通过导体的电流与导体的电阻关系时,当将 R由10Ω换成20Ω 时,应将滑片向右移动,使电压表示数不变 D . 实验1中,多次测量是为了减小实验误差3、(2020牡丹.中考模拟) 小军采用图的电路,研究“通过某导体的电流与它的电阻关系”,他分别用5Ω和10Ω的电阻做两次实验,当完成第一次实验后,小军将A、B两点间的电阻R由5Ω更换为10Ω,闭合开关后,滑动变阻器应该( )A . 保持变阻器滑片不动B . 将变阻器滑片向右移动C . 将变阻器滑片向左移动D . 更换阻值更大的滑动变阻器4、(2020衡阳.中考模拟) 小明利用图甲的电路探究“通过导体的电流与电阻的关系”,根据实验的数据绘出了I—图像,如图乙,由图可知()A . 定值电阻两端电压控制为2V不变B . 当电流为0.2A时,电阻R为0.1ΩC . 当滑片向右移时,电压表数变大D . 当电流分别为0.25A和0.5A时,接入电路的导体的电阻之比为1:25、(2020四川.中考真卷) 小刚用图所示电路探究“一段电路中电流跟电阻的关系”。
在此实验过程中,当A、B两点间的电阻由5Ω更换为10Ω后,为了探究上述问题,他应该采取的唯一操作是()A . 保持变阻器滑片不动B . 将变阻器滑片适当向左移动C . 将变阻器滑片适当向右移动D . 适当增加电池的节数6、(2017营口.中考模拟) 如图所示的电路中,电源电压保持不变.闭合开关S,移动滑片,使电压表V1示数与电压表V2示数之比为2:1,此时R2的功率为P1;再次移动滑片,使电压表V1示数与电压表V2示数之比为1:2,此时R2的功率为P2,则P1:P2为()A . 1:4B . 1:2C . 1:1D . 4:17、(2017罗湖.中考模拟) 下图所示的电路图在许多科学实验中用到,下列问题不能用该电路来进行研究的是()A . 测量小灯泡发光时的电功率B . 测量小灯泡发光时的电阻C . 研究小灯泡的亮度与其两端电压大小的关系D . 验证欧姆定律8、(2016泉州.中考真卷) 如图所示的电路中,电源电压保持不变.闭合开关S,移动滑片,是电压表V1示数与电压表V2示数之比为2:1,此时R2的功率为P1;再次移动滑片,使电压表V1示数与电压表V2示数之比为1:2,此时R2的功率为P2,则P1:P2为()A . 1:4B . 1:2C . 1:1D . 4:1 9、(2013阜新.中考真卷) 如图所示是两定阻电阻A和B的电流与电压关系图象,如果将两电阻A和B串联后接在3V电源两端.下列结论正确的是()A . 通过B的电流是通过A的电流的二分之一B . B两端电压和A两端电压相等C . B的电阻是A的电阻的两倍D . B的电功率是A的电功率的四倍10、(2013宿迁.中考真卷) 下列描述物理量之间关系的图象中,正确的是()A . 水的质量与体积关系 B . 石子下落速度与时间的关系 C . 晶体熔化温度与时间的关系 D .电压一定时电流与电阻的关系11、(2018西宁.中考真卷) 下列是初中物理的几个探究实验:①探究“平面镜成像的特点”;②探究“物体动能跟哪些因素有关”;③探究磁场时,引入“磁感线”;④探究“电流与电压的关系”,其中,采用了“控制变量法”的是()A . ①和③B . ②和③C . ①和④D . ②和④12、(2020奉贤.中考模拟) 下述事例中,能运用图像法处理数据的是( )①探究物质质量与体积的关系②探究并联电路电阻的特点③用电流表、电压表测电阻④探究导体中电流与电压的关系A . ①和②B . ①和④C . ②和③D . ③和④13、(2017江油.中考模拟) 某校兴趣小组同学想探究“一段电路中的电流跟电阻的关系”,设计了如图甲所示的电路图,电源电压为6伏,E、F两点间的电阻为4Ω时,电流表示数0.5A,在此探究实验过程中,当E、F两点间的电阻由4Ω更换为5Ω后,为了探究上述问题,你认为应该采取的操作是()A . 闭合开关,读出电流表的读数B . 闭合开关,将变阻器的滑片适当向左移C . 改变电压表、电流表的量程D . 闭合开关,将变阻器的滑片适当向右移14、(2021南山.中考模拟) (2021·南山模拟) 在探究“电流与电阻的关系”时,电源电压恒为,实验准备了阻值分别为、、的电阻,当将的电阻接入R所在位置时,调节滑动变阻器,使电压表的示数为,再分别用、20Ω的电阻替换的电阻进行实验,下列说法正确的是()A . 此实验中滑动变阻器的作用是改变R两端的电压B . 更换定值电阻时,开关可以不断开C . 用的电阻替换电阻时,滑片位置不动,电压表的示数小于 D . 用的电阻代替电阻实验时,为达到实验目的应调节滑片向右移动15、(2021金乡.中考模拟) 如图所示,是电学中常见的电路图,在A、B两点间分别接入下列选项中加点字的元件,并进行对应实验,对滑动变阻器在此实验中的作用描述正确的是()A . 探究电流与电压的关系——改变定值电阻两端电压B . 探究电流与电阻的关系——调节电阻两端电压成倍数变化C . 测量定值电阻的阻值——仅仅为了保护电路D . 测量小灯泡的电功率——改变小灯泡两端电压,求平均电功率填空题:16、(2020南岗.中考模拟) 某同学利用如图电路,探究“电压一定时,通过导体的电流跟电阻的关系”,已知电源电压为6V,实验用到的电阻分别为5Ω、10Ω、15Ω、20Ω、25Ω。
2023年浙江省初中科学中考二轮复习电与磁

初中科学中考二轮复习:电与磁一、单选题1.(2021九上·镇海期末)如图是某同学家的部分电路,他将电饭煲的插头插入三孔插座后,正在烧水的电热水壶突然停止工作,但电灯仍正常发光。
拔出电饭煲的插头,电热水壶仍不能工作,用测电笔分别测试插座的左、右孔,氖管均发光。
若电路中只有一处故障,则()A.电热水壶所在电路的b 、c 间断路B.插座的接地线断路C.电路的c 、d 间导线断路D.电路的a 、b 间导线断路2.(2022·慈溪模拟)如图所示,磁力片是一种能拼出各种造型的玩具。
任意两块磁力片的塑料边靠近均相互吸引,其主要原因在于每条塑料边内有一可旋转的圆柱形磁体,下列关于该磁体的磁极分布合理的是()A.B.C.D.3.(2022·北仑模拟)如图是小明家的部分电路,他将电饭煲的插头插入三孔插座后,正在烧水的电热水壶突然停止工作,但电灯仍正常发光,拔出电饭煲的插头,电热水壶仍不能工作,用试电笔分别测试插座的左、右孔,氖管均发光。
若电路中只有一处故障,则()A.电热水壶所在电路的BD间断路B.插座的接地线断路C.电路的C,D间导线断路D.电路的A,B间导线断路4.(2022·龙港模拟)如图所示圆环形绝缘凹槽内装满水银,水银的内外侧用导线接入电路,圆心处放置一块圆柱形磁铁,闭合开关后,发现水银逆时针流动,小明进行了如下操作:先对调电源的正负极,再对调磁铁的南北极,则该操作中水银的流动情况是()A.一直顺时针流动B.一直逆时针流动C.先顺时针流动,再逆时针流动D.先逆时针流动,再顺时针流动5.(2022·慈溪模拟)据了解,新型公交车的玻璃上已经安装了自动爆破器,它相当于一个电控安全锤。
危急时刻,司机只需按下自动爆玻器中的开关,其内的线圈在磁场中瞬间受到一个力的作用,带动一个钨钢头快速击打车窗玻璃边角部位,实现击碎的目的。
该自动爆玻器的工作原理与下图中设备或用电器工作原理不一致的是()A.直流电动机B.手摇发电机C.电风扇D.电动玩具车6.(2022·鄞州模拟)图甲是某科学兴趣小组制作的“磁浮地球仪”。
备考2023年中考科学二轮复习-伏安法测电阻的探究实验-实验探究题专训及答案

实验次数
1
2
3
平均值
电阻R/Ω
电压U/V
7.0
9.0
11.0
9.0
20.9
电流I/A
0.33
0.45
0.50
0.43
4、
(2018杭州.中考模拟) 电阻是导体本身的一种性质,它的大小决定于导体的材料、长度和横截面积,实验证明,计算金属导线电阻的公式为:R= 式中R表示导线的电阻,L表示导线的长度,S表示导线的横截面积,ρ是导线材料的电阻率,导线的材料不同,ρ的大小一般不同。由公式R= 可以得出ρ= 。现有一段粗细均匀的金属丝,请你用初中科学学过的仪器和掌握的实验方法,测出这段金属丝的电阻率ρ。
要求:
(1) 画出必要的电路图。
(2) 简要写出实验的方法和步骤。
5、
(2019湖州.中考真卷) 科学兴趣小组的同学利用学过的知识,测量定值电阻Rx的阻值。
(1) 同学们利用电路甲测量Rx的阻值,测量数据和结果如下表一:
表一
实验次数
电压U(伏)
电流I(毫安)
电阻R(欧)
1
2.0
2.30
870
2
2.5
(2) 第二小组的同学要测量小灯泡的额定功率。他们在A、B间接入额定电压为2.5V的小灯泡,电路连接、实验步骤及操作都正确。闭合开关后,发现电压表的示数始终大于小灯泡的额定电压,且小灯泡发光较亮,出现这种现象的原因是________。
(3) 该小组同学用这套器材(所有器材不变)和阻值为5Ω、15Ω、25Ω的三个定值电阻继续探究“电流与电阻的关系”。实验中要控制电阻两端电压不变,那么电阻两端电压最小能控制到________V。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
专题训练二 电学专题
一、填空题(每空1分,共15分)
1.一个导体两端加4 V 电压时,通过它的电流强度为0.8 A ,当把它两端电压变为6 V 时,通过它的电流为_______A ,它的电阻为_______ . 2.如图所示的电路中,定值电阻R 2为10 ,闭合开关S 前后干路中总电流的比为2∶3,则R 1的阻值为_______.
3.标有“2.5 V 0.3 A ”的小灯泡,正常工作1 min 通过的电量为_______,功率为_______,产生的热量为_______.
4.如图所示的电路,用电器的电阻R 0=30 ,要求通过它的电流能在100~200 mA 的范围内变化,选用的电源电压最小应为_______V ,电路中所用滑动变阻器的阻值变化范围应是_______ .
5.“220 V 100 W ”的甲灯和“220 V 40 W ”的乙灯相比较,正常工作时_______灯更亮,_______灯的电阻大一些,_______灯的灯丝粗一些.
6.如图所示的圆环是由阻值R 、粗细均匀的金属丝制成的.A 、B 、C 三点将圆环分成三
等份(每等份电阻为31
R ),若将其中任意两点连入电路,则连入电路的电阻值为_________.
7.如图所示电路中,电源电压保持不变,当滑动变阻器的滑片P 由中点向右端移动的过程中,电流表的示数将_______,灯泡L 消耗的电功率将_______,变阻器R 上消耗的电功率将_______(选填“变大”“变小”或“不变”)
二、选择题(每题3分,共45分)
8.阻值为3 与6 的电阻,将它们串联,其总电阻为R1;将它们并联,其总电阻为R2,则R1∶R2等于( )
A.2∶1 B.1∶2 C.2∶9 D.9∶2
9.如图所示的电路中,电源电压不变,闭合开关S后,灯L1、L2都发光,一段时间后,其中一灯突然熄灭,而电流表、电压表的示数都不变,则产生这一现象的原因是( )
A.灯L1短路B.灯L2短路C.灯L1断路D.灯L2断路
10.如图所示,V1和V2是完全相同的两个电压表,都有3 V和15 V两个量程,闭合开关后,发现两个电压表偏转的角度相同,则( )
A.R1∶R2=1∶4 B.R1∶R2=4∶1 C.R1∶R2=1∶5 D.R1∶R2=5∶1
11.将两只滑动变阻器按图所示的方法连接,如果把a、b两根导线接入电路里,要使这两只变阻器接入电路中的总电阻最大,应把滑片P1、P2放在( )
A.P1放在最右端,P2放在最右端B.P1放在最左端,P2放在最左端
C.P1放在最右端,P2放在最左端D.P1放在最左端,P2放在最右端
12.在图所示的电路中,电源电压保持不变,当开关S闭合,滑动变阻器的滑片P向右移动时,电流表和电压表的示数的变化情况分别为( )
A.电流表的示数变小,电压表的示数变大B.电流表的示数变大,电压表的示数变小
C.电流表的示数变小,电压表的示数不变D.电流表的示数变小,电压表的示数变小
13.如图所示,下列判断错误的是( )
A.仅使灯L1工作,应闭合开关S2、S3 B.仅使灯L2工作,应闭合开关S1、S3
C.使灯L1工作,应闭合开关S1、S3 D.使灯L2工作,只闭合开关S3也可
14.如图所示,电磁铁P和Q通电后( )
A.P的右端是N极,Q的左端是S极,它们相互吸引B.P的右端是S极,Q的左端是N极,它们相互吸引
C.P的右端是N极,Q的左端是N极,它们相互排斥D.P的右端是S极,Q的左端是S极,它们相互排斥
15.有a、b、c、d四个带电体,它们之间的相互作用是:a排斥c,b吸引c,b排斥d,由此判断( )
A.a、d间相互排斥B.a、d间相互吸引C.a一定带正电
D.d一定带负电
16.用粗细均匀的电热丝加热烧水,通电10 min可烧开一壶水,若将电热丝对折起来使用,电源电压不变,则烧开同样一壶水的时间是( )
A.2.5 min B.5 min C.20 min D.30 min
17.现有一只“PZ220—60”灯泡L1和一只“PZ220—25”灯泡L2,下列有关说法中正
确的是( )
A.灯泡L1的电阻小于灯泡L2的电阻B.它们并联在照明电路中时L2亮
C.它们串联在照明电路中时L1亮D.它们正常发光时,在相同时间内消耗的电能相同
18.原来室内的电灯正常发光,当把台灯的插头插入插座时(台灯的开关断开),室内的灯全部熄灭,熔丝熔断,发生这一现象的原因是( )
A.台灯的功率太大B.台灯的插头处有短路C.台灯的灯座处有短路D.插座处原来就有短路19.电工修理如图所示的照明电路时,发现电灯R不亮,用测电笔测试C、D后,发现这两处都能使氖管发光,而测试A、B两点时,只有A点氖管发光,则故障可能发生在( )
A.AC段B.CD段C.电灯R短路D.BD段
20.一个通电螺线管两端磁极的极性决定于
A.螺线管的匝数B.通过螺线管的电流方向C.螺线管内有无铁芯D.通过螺线管的电流21.闭合电路的一部分导体在磁场中运动的方向如下图所示,图中小圆圈表示导体的横截面,箭头表示导体运动的方向,下列各图中不能产生感应电流的是( )
22.在如图所示的电路中,电源电压恒定,R1为一定值电阻,R2为滑动变阻器.开关S 闭合后,当滑动变阻器的滑片P在a、b之间滑动的过程中,电压表的示数最大为4 V,电阻R1的电功率变化范围是0.8 W~7.2 W,则P从a端滑至b端的过程中,电流表的示数( )
A.从1.8 A变化至0.2 A B.从0.4 A变化至1.2 A C.从1.2 A变化至0.4 A D.从0.2 A变化至1.8 A
三、作图题(每题5分,共15分)
23.根据下图中小磁针静止时的位置,标出电源的正、负极或通电螺线管的绕法.
24.下图是安装一盏电灯和一个大功率插座的实物示意图,A、B为保险丝,请在图上画出接线.
25.在下图中,A、B、C为三条引出线,由三个阻值相等的电阻组成,现用装有电池和电流表的检测器连接AB时,电流表示数I,当检测器与BC连接时,电流表的示数为I/2;当检测器与AC连接时,电流表的示数为I/3,试画出方框里的电路图.
四、实验题(14分)
26.测定标有“3.8 V”灯泡的额定功率.
(1)画出实验电路图,并根据电路图将下列所需实物连接起来.(10分)
(2)电压表所选量程是_______,调节滑动变阻器,应使电压表指针指在_______的位置上.(2分)
(3)若此时电流表的示数如图所示,其读数为_______,则灯泡的额定功率约是________.(2分)
五、计算题(11分)
27.某同学家的电炉铭牌模糊不清了,为了测出电炉的额定功率,他让家里的所有用电器都停止工作,只接入电炉让其正常工作,然后观察家里正在运行的电能表,电能表上标有“3000 R/kWh”,利用手表计时,发现1 min转盘转了50转,那么:
(1)电炉的额定功率是多少?
(2)小明同学觉得电炉使用不方便,想对电炉进行改装:使电炉的功率可以为额定功率,也可以为额定功率的1/4,请你利用一个开关和一个定值电阻帮他设计一个电路,画出电路图,并计算出定值电阻的大小.。
