直埋/穿管/排管/电缆沟：电缆的4种敷设方式是有学问的1、直埋敷设要注意什么？在什么情况下采用？直埋敷设，需要考虑电缆是否容易受到外力冲击而导致损坏。
1.如果不会受到大的冲击，直接敷设是可以的。
2.如果可能受到一些比较大的冲击，但强度可以控制在一定范围，可以考虑铠装直埋。
3.如果外力更大，就需要采用保护套管了，这个在局部（比如通过公路的地方）设置就可以。
电缆直埋敷设的优缺点：优点：敷设方便，节省材料和人工，缺点：维护不便，如果要维护，就需要把覆土挖开，仅建议用在不考虑维护，或能接受这种维护方式的地方。
直埋时一般是需要垫黄沙的。
问题1直埋电缆接地，如何找故障点？答：用巡线电缆测试仪。
问题2直埋电缆需要做电缆井吗？问题补充：厂区内电缆敷设，采用铠装电缆直埋，过路处及入车间配电室处是否需要加电缆井？市政10KV电缆进入厂区处是否需要加电缆井？答：电缆在6根及以下可不设电缆井，电缆较多设井，便于更换、增添电缆。
市政10KV电缆进入厂区处不必设电缆井，从终端杆引下直埋至高压配电柜即可。
问题3工地临时电缆如何敷设？问题补充：单位新建厂房，施工变压器及高压线路距离施工中心较远，由于是钢结构厂房，不能采取架空线路，以免和钢结构安装产生冲突，只能采用低压电缆从变压器引至施工现场的一级配电箱，再分配给现场各施工单位的二级配电箱，请问该段低压电缆该如何敷设？是直埋还是直接放在地面上？答：严禁直接贴地面敷设。
此低压电缆采用直埋敷设。
2、穿管要注意什么？在什么情况下采用？电缆穿管敷设，相比于直埋来说，更便于后期维护和增加线路。
穿管敷设的电缆，可以考虑一些备用管，为日后线路维护和增容等做准备。
1. 穿管敷设时，在线路转弯角度较大、或者直线段距离较长的时候都需要考虑设置电缆井。
2. 电缆数量较少，线径较小的情况下，可以采用电缆手井；3. 电缆较多，线径较大的情况下，需要考虑设置电缆人井。
电缆井可以按照图集做法去做。
除了图集做法，很多小的过路井也可以直接砖砌或混凝土浇筑，此时要考虑底部设置渗水孔。
国家电网公司电缆敷设典型设计技术导则
国家电网公司电缆敷设典型设计技术导则（修订版）国家电网公司基建部二○○六年九月电缆敷设典型设计技术原则第1章 技术原则概述1.1 技术依据下列文件中的条款通过本导则的引用而成为本导则的条款。
GB 50003-2001 砌体结构设计规范GB 50007－2002 建筑地基基础设计规范GB 50009-2001 建筑结构荷载GB 50010－2002 混凝土结构设计规范GB 50011－2001 建筑抗震设计规范GB 50017 钢结构设计规范GB 50116-1998 火灾自动报警系统设计规范GB 50168－1992 电气装置安装工程电缆工程施工及验收规范 GB 50204－2002 混凝土结构工程施工质量验收规范GB 50217－1994 电力工程电缆设计规范DL/T-401-2002 高压电缆选用导则DL/T 620-1997 交流电气装置的过电压保护和绝缘配合DL/T 621-1997 交流电气装置的接地DL/T 5221-2005 城市电力电缆线路设计技术规定DLGJ-154-2000 电缆防火措施设计和施工与验收标准JB/T 10181.1～10181.5 电缆载流量计算SD 117—1984 农村低压地埋电力线路设计、施工和运行管理暂行规定DL-0132 电缆运行规程1.2 设计范围电缆敷设典型设计的设计范围是国家电网公司系统内城（农）网新建、扩建等110kV及以下电力电缆线路敷设，包括电缆设施与电气设施相关的建筑物、构筑物；排水、火灾报警系统、消防等。
1.3 敷设方式电缆敷设典型设计分直埋、排管、电缆沟、电缆隧道、桥梁（桥架）等敷设方式。
1.4 设计深度按DL/T 5221-2005《城市电力电缆线路设计技术规定》、《国家电网公司66kV及以下输配电工程典型设计指导性意见》的有关要求达到扩大初步设计深度。
1.5 假定条件按照城市（农村）道路规划要求，具有符合相关规程要求的电缆敷设通道。
电缆配管及敷设方式

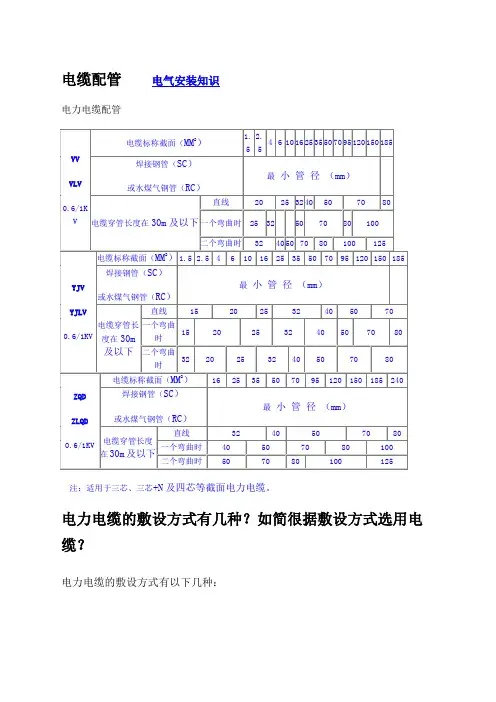

电缆配管电气安装知识电力电缆配管注：适用于三芯、三芯+N及四芯等截面电力电缆。
