环网供电方式设计论文
工程实例——住宅小区环网供电设计探讨
工程实例——住宅小区环网供电设计探讨摘要：结合攀枝花市凤凰小区供电设计，对住宅小区环网供电的若干技术问题：环网柜中负荷开关、熔断器的参数选择；转移电流、交接电流、开环点的概念及选取；箱式变电站的过压保护、计量、无功补偿及气候对箱变的特殊要求；环网电缆的选择等进行了较深入地探讨。
并对小区负荷计算及环网供电的拓扑结构进行了阐述。
关键词：环网供电箱式变电站负荷计算设施齐全，环境幽美，建筑物密集是住宅小区的建设特点。
住宅小区传统的供电方式是架空线路和台上、杆上变压器以及各种弱电线路，致使小区空中如蛛网密布，再与绿化树木混在一起，事故频频发生，使供电可靠性降低，且有碍观瞻。
在人们对生活质量、生存环境要求越来越高的今天，采用箱式变电站（箱变）及埋设地下电缆构成环网供电，应该是当今住宅小区供电方案的理想选择。
根据不同的建筑环境，箱变可以选择不同的造型和颜色，以一个建筑小品的形式屹立在楼群中。
下面结合攀枝花市凤凰小区供电设计，对住宅小区环网供电方式进行探讨。
攀枝花市凤凰小区总建筑面积24．8万m 2 ，18层住宅11幢，25层商住楼3幢，其余多为7层商品住宅，另有写字楼、综合楼数幢。
入住户数为2182户，约8637人。
它是以商品住宅为主的居住生活小区，兼容适量的公共设施，计划将该小区建设成为21世纪标志性示范小区。
1负荷计算用电负荷是确定供电等级、供电方式及选择设备的依据。
负荷计算事关供电全局。
我国幅员辽阔，气候差异甚大，值此世纪之交经济转轨之际要想按照一个统一的标准计算负荷是不现实的。
户平均负荷（kW／户）及同时需要系数的选取有成倍的差距。
本小区供电以5kW ／户为设计依据，同时需要系数参照全国各地之标准取平均值。
对于公用建筑，按有中央空调统计其负荷密度为：商场80W／m 2 ；，写字楼40W/m 2 ，设备用房20W／m 2 ，库房（含汽车库）10w／m 2 。
2供电系统环网供电能使配电网线路简化，管理方便，能方便地为重要负荷提供两个电源。
住宅小区环网供电设计探讨
住宅小区环网供电设计探讨随着城市化进程的不断加快，住宅小区建设逐渐成为城市规划的重要内容。
住宅小区的配套设施建设不仅涉及到居民生活质量，也具有重要的经济和社会意义。
环网供电是住宅小区配套设施中至关重要的一环，正确的环网供电设计不仅能够保证居民的用电需求，还能够提高用电效率，达到节能降耗的目的。
本文将对住宅小区环网供电设计进行探讨，从供电方式、供电线路、供电系统做出详细介绍。
1.供电方式住宅小区供电方式一般有两种：引入城市电网和自备电源。
引入城市电网利用城市电网对小区进行供电，稳定可靠，但是输送线路也可能有耐久性问题，需要定期维护。
自备电源在城市电网供电异常时使用，与城市电网供电并行。
需要注意的是，由于自备电源需要设备成本以及经常性的燃料购置等原因，使用自备电源的成本也较高。
2.供电线路住宅小区的供电线路主要包括低压线路和高压线路。
低压线路包括三相四线制和三相五线制，多数住宅小区采用三相四线制进行供电，因为其成本更低，实际效用与三相五线制并无太大差异，而管理维护也更简单。
高压线路主要采用铁塔或电缆的形式，铁塔供电方式安全可靠，对供电质量的要求也较高，因此我们需要经常维护管护；电缆供电方式成本较高，但是具有更好的保密性。
3.供电系统住宅小区供电系统最大特点是多地同用一台变压器，环网供电系统不仅可以提高用电效率，还能够实现电能的自我间接传递，提高了电能的利用率。
而环网供电系统包括：三进线路供电方式、开放式供电方式和环型进线路供电方式三种，其中开放式供电方式成本最低，适用于规模较小的住宅小区；三进线路供电方式适用于规模较大的住宅小区，但是成本较高；环型进线路供电方式不仅可以有效减少配电室的数量，避免供电故障负载过度集中的问题，还能更好的维护供电室的安全。
综上所述，住宅小区环网供电设计是住宅小区配套设施建设的重要内容之一，正确的供电方式、供电线路和供电系统选择不仅能够满足居民的用电需求，还能够提高用电效率，达到节能降耗的目的，从而更好的推动城市化进程和城市发展。
城市中压环网供电方式
浅谈城市中压环网供电方式摘要：本文对中压环网供电方式进行了技术方面分析，以优化中压配电网线路分段的管理。
关键词：城市中压环网；开闭所配置；结构优化1.环网分段、联络开关的选择1．1 架空线路杆上开关的选择线路分段、联络开关宜选用负荷开关，因为环网接线开关大部分要求带负荷分、合线路。
不选择具有切除线路故障的断路器配置过流速断保护，主要是从保护主设备的角度出发，变电站出线应保留瞬间切除近区故障的保护，这时柱上开关配置过流速断保护将与变电站过流速断保护在时间级差上难以配合，存在励磁涌流，容易造成开关误动作、越级跳闸现象；并且变电站主变10kv绕组要多承受每次因分级配合时间带来的短路故障动热稳定电流，其累积效应对主变绝缘是有损害的，因此，主干线路上的分段开关，一般不配置二次保护，并取消过流脱扣保护。
考虑到分段开关如果采用断路器，仅起到负荷开关的功能作用，所以宜选用负荷开关。
但是，目前可供选择的负荷开关比断路器少，且价格较高，因此，实施中当价格相近质量相同时，应优选断路器。
当线路过长，位于线路末端及线路分支处，经计算，变电站10kv过流保护灵敏度不足的，分段开关可配置断路器，设置过流脱扣保护；对受雷击或其用户故障越级跳闸停电事故率较高的，可选择加装重合器或选择需要依赖于变电站10kv出线断路器分、合故障电流的负荷分界智能开关以及电压判据型智能开关等，这类开关不需配置通信设施，造价低，运行维护方便，能起到自动隔离故障，减少停电范围的作用。
1．2 电缆线路开闭所的选择开闭所从结线方式角度可分为单母线不分段结线和单母线两分段(带或不带分段开关)结线。
从保护功能角度大致可分为由断路器配置二次保护和由负荷开关配置熔断器保护(或单独由负荷开关构成)两类。
断路器配置二次保护类开闭所通常由hxgn一12等系列的真空断路器柜、内配置电动操作机构、保护测控装置，tv和ta 直流系统或交流操作控制电源及等构成。
开关柜单元的尺寸一般在980mm×625mm×1850mm以内，8～12单元配置。
关于10kV配网环网供电方式的研究
在配网规划中，电力负荷预测是基础性的工作。负荷的增长状况影响着配网发展的每一个环节，环网规划要以负荷的发展状况为依据。将各馈线的负荷历史数据加以分析，综合考虑各区域的发展状况，分时，分行业，份区域进行负荷预测。不同结构的环网供电方式对线路负载率的要求不同，负荷预测值要尽量反映负荷的实际增长情况，以保证环网安全可靠运行。

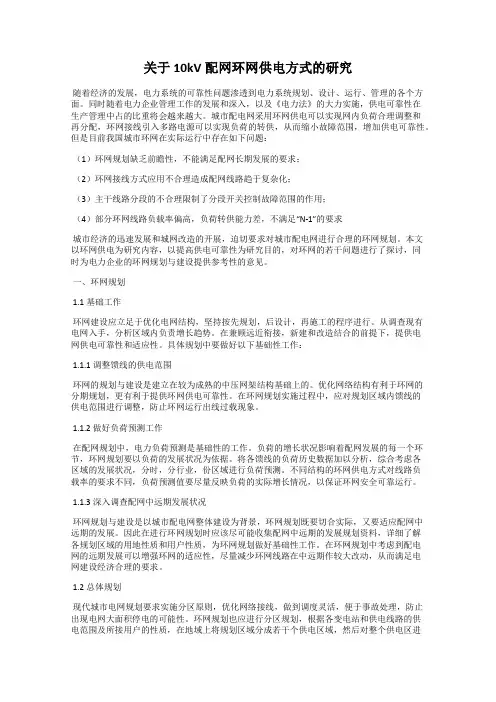

关于10kV配网环网供电方式的研究
随着经济的发展，电力系统的可靠性问题渗透到电力系统规划、设计、运行、管理的各个方面。同时随着电力企业管理工作的发展和深入，以及《电力法》的大力实施，供电可靠性在生产管理中占的比重将会越来越大。城市配电网采用环网供电可以实现网内负荷合理调整和再分配，环网接线引入多路电源可以实现负荷的转供，从而缩小故障范围，增加供电可靠性。但是目前我国城市环网在实际运行中存在如下问题：
在环网分期规划中，随着线路负荷的增长，当“二减一”单环网接线方式不再满足要求时，可以讲单环网改造成“二供一备”的接线方式。配网采用“N供一备”环网接线时，一般不超过“四供一备”。当负荷进一步增长，供电范围发生变化时，可将馈线解环，形成一个性的“二减一”单环网。互为备用的环网接线方式与“二供一备”接线方式相比较，负荷在各条母线上分布较均匀，各条线路利用率均等。互为备用的环网接线方式中，每回馈线在线路中央及末端都装设开关相互连接，形成互为备用线路的关系，在正常情况下每回馈线负载率可达到66.7%。分段联络的接线模式提高了架空线的利用率（由1/2到2/3），但接线和操作都比较复杂，由于需要在线路间建立联络线，加大了线路投资。这种接线模式可靠性较高，可应用于城网大部分地区，联络线可以就近引接，但须注意要不同变电站配出线或同一变电站的不同母线出线间建立联络。该模式相当于线路的分段联络接线模式，比较适合于架空线路逐渐发展成电缆网的情况。对于城市中不允许停电的重要用户可以采用双电源双环网接线方式。双电源双环网接线方式可靠性高，其电缆负载率应控制在50%以下。“二减一”单环网接线方式可以衍生为双电源双环网接线方式，满足提高可靠性的要求，两个“二减一”单环网可以就近衍生为双电源双环网结构。但这种接线方式投资较大，接线也较为复杂。
地铁环网供电技术探讨

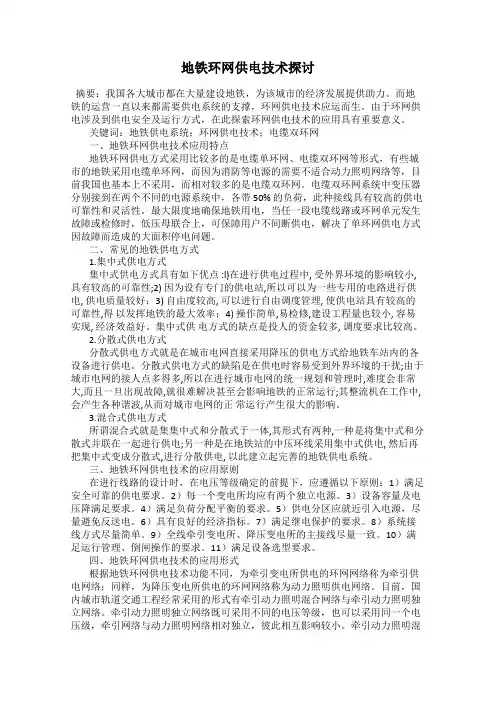

地铁环网供电技术探讨摘要：我国各大城市都在大量建设地铁，为该城市的经济发展提供助力。

而地铁的运营一直以来都需要供电系统的支撑，环网供电技术应运而生。
由于环网供电涉及到供电安全及运行方式，在此探索环网供电技术的应用具有重要意义。
关键词：地铁供电系统；环网供电技术；电缆双环网一、地铁环网供电技术应用特点地铁环网供电方式采用比较多的是电缆单环网、电缆双环网等形式，有些城市的地铁采用电缆单环网，而因为消防等电源的需要不适合动力照明网络等，目前我国也基本上不采用，而相对较多的是电缆双环网。
电缆双环网系统中变压器分别接到在两个不同的电源系统中，各带 50% 的负荷，此种接线具有较高的供电可靠性和灵活性。
最大限度地确保地铁用电，当任一段电缆线路或环网单元发生故障或检修时，低压母联合上，可保障用户不间断供电，解决了单环网供电方式因故障而造成的大面积停电问题。
二、常见的地铁供电方式1.集中式供电方式集中式供电方式具有如下优点 :l)在进行供电过程中, 受外界环境的影响较小,具有较高的可靠性;2) 因为设有专门的供电站,所以可以为一些专用的电路进行供电, 供电质量较好；3) 自由度较高, 可以进行自由调度管理, 使供电站具有较高的可靠性,得以发挥地铁的最大效率；4) 操作简单,易检修,建设工程量也较小, 容易实现, 经济效益好。
集中式供电方式的缺点是投人的资金较多, 调度要求比较高。
2.分散式供电方式分散式供电方式就是在城市电网直接采用降压的供电方式给地铁车站内的各设备进行供电。
分散式供电方式的缺陷是在供电时容易受到外界环境的干扰;由于城市电网的接人点多得多,所以在进行城市电网的统一规划和管理时,难度会非常大,而且一旦出现故障,就很难解决甚至会影响地铁的正常运行;其整流机在工作中,会产生各种谐波,从而对城市电网的正常运行产生很大的影响。
3.混合式供电方式所谓混合式就是集集中式和分散式于一体,其形式有两种,一种是将集中式和分散式并联在一起进行供电;另一种是在地铁站的中压环线采用集中式供电, 然后再把集中式变成分散式,进行分散供电, 以此建立起完善的地铁供电系统。
试论地铁供电系统中环网供电技术的运用
试论地铁供电系统中环网供电技术的运用摘要：地铁供电系统采用环网供电方式，能够显著提高供电的灵活性、可靠性和安全性。
环形电网有开环运行和闭环运行两种形式，其中闭环运行方式虽然能够可以不间断的向地铁供电，但是由于继电保护装置整定困难，因此国内地铁供电系统的配电环网多采用开环运行方式。
本文首先介绍了环网供电的三种常见方式，随后就地铁环网供电的实施细则和环网供电技术的具体运用展开了简要分析。
关键词：地铁供电系统；环网供电；牵引变电所；可靠性引言环形主干线就是一个连续配电回路，能够形成闭合环路，它的起始点与终点都在同一组母线上，每段都是通过各自的断路器进行控制。
为了增强运行的灵活性，一般用正常闭合的分断断路器把母线断成两段，然后再将环路的每端接到不同的母线段上。
这种供电技术除了整体投资偏少外，还具有操作、管理简便，运行稳定性高等特点，将其应用到地铁供电系统中，对保证地铁运行安全发挥了积极作用。
一、环网供电方式1、集中供电根据地铁线路的长短，以及用电容量的大小，在地铁旁边建立专用的主变电所。
主变电所的电力来源为城市电网，电压有35Kv和10kV两种。
然后主变电所再向地铁中压环网系统供电。
地铁集中供电的优势在于保证了电压的稳定性，不会受到外部干扰导致电压出现波动，维护了地铁供电系统中各类电气设备的运行安全。
另外，集中供电模式下中压环网系统相对独立，无论是在供电质量还是后期常规检修方面，都具有一定的优势。
缺点是成本较高，调度管理难度大。
2、分散供电相比于集中供电，地铁采用分散供电方式后，一个明显的区别就是不需要修建专门的变电所，而是由城市电网直接向地铁供电。
在地铁沿线铺设线缆，每隔一定距离选择一处设为开闭所，通过牵引变电所将城市电网中的电压转化为地铁供电系统适用的电压。
这种供电方式的优势主要体现为前期建设方便，成本花费较少，并且与城市电网具有较高的联系度，便于进行集中管理。
缺点是需要设置多个供电接口，后期运营管理和常规检修任务量较大，并且地铁供电系统产生的高次谐波也有可能进入城市电网，影响供电质量。
自动气象站供电与网络环境设计论文（五篇）
自动气象站供电与网络环境设计论文（五篇）第一篇：自动气象站供电与网络环境设计论文1、现状宁夏九十年代以前所建的基层气象站绝大多数局站合一，随着地方城市化进程的推进，某些周边环境严重影响了气象观测条件，所以气象观测站便迁移到郊外。
局站合一的观测站，值班室空间偏小，不能满足工作需求，局站分离的观测站，虽然空间得到了扩展，但功能布局上也不尽合理。
无论哪种形式的观测站，都与现代观测技术要求存在一定的距离。
随着通信网络的加强和保障能力的提高，目前基层气象观测站全部配备了电信和移动双网通信，配备发电机和功率不低的UPS电源，因为缺乏合理的布局规划和相关的验收标准，在历次项目建设或升级改造工程中，几乎都是图省事、方便，设备随便放，管线自由拉，只要实现目的便可，而在整体布局规划、形象外观方面严重欠缺。
有的观测站因条件所限，室内放置了通信网络机柜和功率较大的UPS电源，产生的噪音很大，一方面给工作环境带来不利影响，另一方面通风散热不好，设备也容易出故障，其次是无秩序的线路布设，给维护保障工作造成了一定的困难。
2、改善目的基层气象台站综合改善涉及的内容虽然很多，但关系到人和设备的工作环境改善应该是最主要的项目，改善的目的一个是实现人的工作场所安静、舒适，另一个是实现设备的工作场所安全、技术达标。
有鉴于此，文章提出：基层气象观测站在建设或改善中应至少划分出三个界限明确的功能区，即工作值班区域、通信网络区域、数据采集区域，以达到现代气象所具备的各项要求。
工作值班区就是测报值班室，室内放置业务计算机、打印机、监控器等办公设备，尽量不要放置UPS及其它噪声大的设备，给业务人员提供一个良好舒适的工作环境。
在通信网络区域，放置UPS、电源控制器ATS、网络通信机柜等设备，该区域必须保证通风、散热、无尘环境、配备专业技术人员管理和操作，避免违规或误操作等情况发生。
数据采集区即观测场，该区域重点加强防雷、防静电措施。
3、设计方案3.1供电环境设计气象观测站的交流供电要按照业务用电与生活用电分开的原则进行改造。
关于10kV配网环网供电方式研究 林桂坚
关于10kV配网环网供电方式研究林桂坚摘要：随着社会和科技的迅速发展，我国电力部门积极改进配电方式，提高配电网的实用性和安全性。
其中，环网供电方式的出现和普及得到现今电力部门的认可。
根据我国的用电环境，分析环网供电方式的利弊，并探究10kV配网环网供电方式的新思路。
关键词：配电网；环网；规划；可靠性电，是现代人生活中不可缺少的一样东西。
电对于生活的渗透可以说是无处不在的，人们甚至不能想象没有电的世界是怎样的。
随着社会的不断发展，人们对于供电需求发生了一些变化，过去人们用电较少，所以传统供电方式还能够满足大众的用电需求。
现在人们用电需求多样化，不同种类的电器也给电力部门的供电系统提出了新的要求。
电力部门一直致力于改进供电方式，随着电力工作的发展和深入，供电方式的革新将变得更加重要。
采用环网供电方式，可以有效提高供电的可靠性，减少电力故障的发生，从而推动我国电力部门改革的脚步。
一、相关概念简介环网供电，顾名思义，指的是将供电的变压器连接为一个环形的供电网络。
环网供电的模式是通过变电所的母线馈线，通过不同的连接方式形成的一个环路完成供电的。
配网线路在使用环网供电方式以后，能够一定程度上弥补对于过去传统供电方式的一系列缺陷。
传统供电方式多采用单电源供电法，无法使用支线实施互联供电，因此供电压力巨大，电负荷超出限度，容易造成用户电压不稳等情况。
环网供电方式在面对一些紧急故障的情况下，通过支线和两侧开关实现其他部位的正常供电，对于有问题的部分进行隔离抢修，最大程度上避免因为故障抢修而造成的全面停电现象，保证用户的正常生产和生活，对抢修工作也能更仔细和精确，避免同样的问题再次发生，节约人力和物力。
二、环网供电方式的特点（一）可靠性高环网供电方式改进了过去单电源供电方式的不足，单电源供电方式显然不能满足用户的整体用电需求，容易造成电压不稳或者电路故障问题。
环网供电方式较为普遍的运用在城市供电网络中，有效的限制住短路电流，防止其对变压器的破坏和损伤。
大学毕业论文-—110kv双侧电源环网输电线路继电保护设计
毕业设计（论文）110kv双侧电源环网输电线路继电保护设计毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：目录引言 (1)第一章电力系统继电保护简介 (2)1.1 继电保护的作用 (2)1.2 继电保护的基本任务 (2)1.3 继电保护的基本要求 (2)1.4继电保护的设计原则 (3)1.5继电保护装置的构成 (4)第二章电力网的初步确定 (5)2.1 系统中各元件的参数计算 (5)2.1.1 发电机参数计算 (5)2.1.2 变压器参数计算 (6)2.1.3 线路参数计算 (6)2.2 线路 TA、TV变比的选择 (7)2.3 变压器中性点接地的确定 (7)2.3.1 中性点接地的要求 (7)2.3.2 中性点接地的原则 (7)2.3.3中性点接地的确定 (8)2．4 系统运行方式确定原则 (9)第三章电力网短路计算 (10)3.1 电力系统中发生短路的后果 (10)3.2 短路计算的目的 (10)3.3 短路计算步骤 (11)3.4 电力网短路点计算 (11)第四章电网相间保护配置及整定计算 (38)4.1 相间距离保护简介 (38)4.1.1 距离保护原理 (38)4.1.2 距离保护的特点 (38)4.1.3 助增系数的计算原则 (39)4.2 距离保护整定计算 (39)4.2.1 线路AB的整定计算 (39)4.2.2 线路BC的整定计算 (43)4.3 距离保护的评价 (46)第五章电网零序保护配置及整定计算 (48)5.1 零序保护简介 (48)5.1.1 零序电流保护的原理 (48)5.1.2 零序电流保护的特点 (48)5.2 零序短路电流计算的运行方式分析 (48)5.2.1 流过保护最大零序电流的运行方式选择 (48)5.2.2 最大分支系数的运行方式和短路点位置的选择 (49)5.3 零序电流保护的整定计算 (49)5.3.1 线路AB的整定计算 (49)5.3.2 线路BC的整定计算 (53)5.4 零序电流保护的评价 (57)第六章输电线路的自动重合闸 (59)6.1 自动重合闸的基本概念 (59)6.1.1 自动重合闸概述 (59)6.1.2 自动重合闸的作用 (59)6.2 自动重合闸的配置原则 (60)6.2.1自动重合闸的基本要求 (60)6.2.2自动重合闸的配置原则 (61)6.3 三相一次重合闸的整定计算 (61)6.3.1 自动重合闸装置的动作时限 (61)6.3.2 自动重合闸装置的返回时限 (62)6.3.3 加速继电器KAC的复归时限 (62)结论 (63)参考文献 (64)谢辞 (65)引言在电力系统运行中，可能出现各种故障和不正常运行状态。
城市中压环网供电方式的探究
城市中压环网供电方式的探究随着城镇一体化建设的模式不断深入推进，用户对于配电网的供电可靠性要求越来越高，这无疑是对城镇供电线路的铺设以及建设的一项重大的考验。
上世纪九十年代初，国家有关部门就对中压配电网的适用范围进行了规定，根据相关规范，配电系统应该以环式供电为主。
文章主要针对广东省恩平市君堂镇10kV 环网供电方式的配置、参数以及接线模式等进行探讨，并提出相应的建议，以期达到优化城镇中亚环网供电方式的目的。
标签：城镇；中压环网供电；方式探讨前言君堂镇位于广东省恩平市东部，东邻开平市百合镇，南与东成镇接壤，西接牛江镇，北与沙湖镇交界。
下辖20个村（居）委会，自然村320条，常住人口4.8万，现有用电户25000户，近年来，供售电量持续快速增长，2014年达8.9亿千瓦时，连续两年位居江门地区75个供电所首位。
君堂镇是著名的侨乡之一，华侨及港澳台同胞分布在35个国家及地区。
地理位置优越，是江门地区重要的交通枢纽，G15沈海高速和G325国道贯穿全境，镇工业园建在国道旁，从工业园到沙湖镇扁冲出口仅1.5公里，交通十分便利。
君堂镇是由原来江洲镇与原君堂镇合并的大镇，由于历史原因，不但以锦江河为界形成的一江两岸两墟镇格局一直都改变不了，配电网架结构也基本保持原有格局，目前，君堂镇共有10千伏线路41回，其中专用线路31回，公用线路10回，全部都是单复射线路。
与君堂镇配电网有直接关系的变电站有3座，分别是110kV君堂站、220kV圣堂站和110kV马坦站，三座变电站呈三角形排列，站点之间直线距离不超过8公里，三站之间并未建有10kV联络线路，环网率为0%，供电可靠性比较差。
单辐射型线路不利于线路故障或检修情况下负荷的转带。
针对这些问题，在”一镇一册”规划中提出线路电源点的建设及网架结构优化调整方案，通過3-5年农村电网改造有规划地进行改造，不断优化网架结构，提高线路环网率和供电可靠性。
1 环网接线配置的选择结线方式分为单母线不分段接线、单母线两分段带分段开关结线以及单母线两分段不带分段开关结线，提供保护功能的设备有断路器和负荷开关以及熔断器。
地铁供电系统环网供电技术的应用研究
地铁供电系统环网供电技术的应用研究1. 引言1.1 研究背景地铁是现代城市中重要的公共交通工具，其供电系统的稳定性和安全性对乘客的出行安全至关重要。
随着地铁线路的不断扩张和运营规模的不断增大，地铁供电系统面临着更高的电力需求和更严格的供电要求。
传统的地铁供电系统存在着供电线路冗余度低、运行可靠性不高等问题，为提高地铁供电系统的可靠性和安全性，环网供电技术应运而生。
环网供电技术是一种新型的供电系统架构，通过多个供电回路相互交叉连接，实现不同回路之间的互联互通，从而提高了供电系统的可靠性和稳定性。
在地铁供电系统中应用环网供电技术，可以有效解决传统供电系统存在的问题，保障地铁运行的稳定性和安全性。
研究地铁供电系统环网供电技术的应用具有重要的现实意义和深远的发展价值。
【研究背景】的探讨将有助于深入了解地铁供电系统的发展现状和存在的问题，为接下来的研究提供重要的理论基础。
1.2 研究目的研究目的是通过对地铁供电系统环网供电技术的应用进行深入研究，探讨其在地铁运行中的实际效果和优势。
通过对环网供电技术原理和地铁供电系统环网供电技术的应用进行详细分析，可以更好地了解该技术在地铁运行中的作用，为地铁供电系统的发展提供技术支持和指导。
研究的目的也在于发现环网供电技术在地铁供电系统中存在的问题和不足之处，提出改进措施和解决方案，以进一步提高地铁供电系统的稳定性、安全性和效率。
通过本研究，可以为地铁供电系统的创新发展和现代化建设提供理论和技术支持，促进地铁行业的可持续发展和进步。
1.3 研究意义本文旨在通过研究地铁供电系统环网供电技术的应用，探讨其对地铁运行的影响和作用。
对环网供电技术在地铁供电系统中的应用进行深入分析，可以为地铁运营管理部门提供参考，优化供电系统，提高地铁的运行效率和安全性。
研究环网供电技术的应用效果、存在的问题和改进措施，可以为相关领域的学者和工程师提供借鉴和启发，推动该技术在地铁供电系统中的更广泛应用。
城市轨道交通的环网供电技术探讨
城市轨道交通的环网供电技术探讨摘要：城市轨道交通供电电源通过城市电网的一次电力系统和交通供电系统实现转换或输送，然后以适当的电压及电流形式供给车辆、设备用电。
为了确保城市轨道交通的安全，应用环网供电技术。
本文就对环网供电的各种方式优劣进行探讨，并提出相应建议。
关键词：城市轨道交通；供电系统；环网供电一、环网供电技术概述1.环网供电概念城市轨道交通一般采用在同一组母线上，接连起点与终点形成环形电路。
环形线路的是一个连续的闭合圈，只有设置各自的断路器，能让母线分为不同的段来保证城市轨道交通主干线运行过程中的灵活性，在一般情况下，我们采用分段断路器将母线分为两段，再将两个端口连接在线路保护器的两端。
在线路发生故障时，线路保护器可以将故障电路与正常的主线路相互隔离，可以保障正常电路的正常工作。
2.环网供电方式环形电网可以分为闭环运行和开环运行两种方式，在城市轨道交通中，其供电系统主要的运行方式是闭环运行。
闭环运行供电，其具有不间断供电的特性。
继电保护装置，采用开环的运行方式来解决在整定方面存在的困难。
开环点的选取，是十分复杂的，要经过一系列的计算和设计才能确定。
在实际开展的工作过程中，我们把环网干线的中间位置作为开环点来进行设置，保证开环点可以很好的隔离故障点。
现如今，我们国内的中压（10～35kV）环形电网都采用的是开环的运行模式。
3．三种供电方式按照供电运行方式，整个环网的供电可分为运行全部正常的正常运行方式、运行中出现故障却还可以运行的故障运行方式和运行中出现大故障而采取应急方式的应急运行方式。
1）正常运行方式城市轨道交通在正常使用时，电能从城市的供电站送出，第二次分配电的情况正常。
在这种情况下，对系统中的正常电源情况，正常设备条件和正常线路状况下来供电的运行方式就是正常运行方式。
2）故障运行方式故障运行方式是在变电站和第二次分配电其中一个出现故障或停电时，未出现故障的一方为出现故障的一方提供保护，使得故障的区段可以正常的负荷用电，从而保证城市轨道交通的供电系统运行正常。
地铁供电系统环网供电技术的应用研究
地铁供电系统环网供电技术的应用研究地铁供电系统是地铁运营中不可或缺的重要部分，其稳定的供电系统对于地铁的正常运行至关重要。
随着地铁线路的日益延长和客流量的增加，传统的地铁供电系统已经无法完全满足需求。
在这种情况下，环网供电技术被引入到地铁供电系统中，以应对日益增长的需求和更好地保障地铁运行的安全和稳定。
本文将对地铁供电系统环网供电技术的应用进行研究和探讨。
一、环网供电技术的概念及特点环网供电技术是一种新型的电力系统供电技术，它将多个供电装置通过环形的线路连接起来，形成一个环状的电力网络。
这种供电方式可以实现多个供电装置之间的互联互通，大大提高了供电系统的可靠性和稳定性。
与传统的单一供电装置相比，环网供电技术能够更好地应对故障，减少停电时间，提高供电系统的容错能力。
目前，已经有多个地铁供电系统开始使用环网供电技术，例如北京地铁、上海地铁等。
这些地铁供电系统利用环网供电技术，有效地解决了传统供电系统存在的问题，显著提高了供电的可靠性和稳定性，保障了地铁运行的安全和顺畅。
三、地铁供电系统环网供电技术的优势1. 提高供电系统的可靠性：环网供电技术可以实现变电站之间的互联互通，一旦某个变电站出现故障，其他变电站可以及时接管其供电任务，避免了因单一变电站故障而导致的大面积停电。
2. 减少停电时间：环网供电技术可以实现智能化的供电切换，使得在供电设备故障时能够快速切换到备用设备，从而大大减少了停电时间，提高了供电系统的容错能力。
3. 节约能源和成本：通过合理调度和利用多个变电站的协同作用，环网供电技术可以更加高效地利用电力资源，降低供电成本，减少能源消耗。
4. 适应地铁线路的扩建和客流量的增加：随着地铁线路的扩建和客流量的增加，传统的供电方式已经无法满足需求。
而环网供电技术能够更好地适应地铁运营中的变化，保障地铁运行的安全和稳定。
尽管环网供电技术在地铁供电系统中有诸多优势，但是其在应用过程中也面临着一些挑战。
佛山市城镇配网环网供电改造方案和实践论文
佛山市城镇配网环网供电的改造方案和实践【摘要】本文论述了佛山供电局所辖配电网的现状及存在的主要问题，提出配电网改造方案，包括配电网的规划、优化以及新技术的应用等，并总结了改造效果。
配电网改造建设的目的在于提高配电网的供电可靠性和可转供性，合理的选择配电网接线方式是高水平配电系统的前提和重要基础。
本文从现实角度出发，着重介绍了“主干配”环网馈线接线方式。
【关键词】城镇配电网；环网供电；接线方式1.引言党的十八大提出全国稳妥推进城镇化的战略，建设有中国特色城镇化对配电网提出怎样的要求？佛山市地处珠江三角洲腹地，面积3797.72平方公里，常住人口719.91万人，下辖顺德、南海等五区，2011年佛山全市地区生产总值6600亿元。
佛山实施了“强中心”战略，构建“1+2+5+x”组团格局（“1”代表佛山新城，“2”代表禅桂组团、大良容桂组团，“5”代表狮山组团、西南组团、西江组团、大沥组团、九江龙江组团，“x”代表构造一批特色镇街），以区、镇街为主战场，加快工业园区、专业镇和特色产业基地建设，推动产业集群集约发展，走城乡一体化发展道路。
目前佛山市的城镇化已形成了特色，佛山供电局的配网环网改造也如火如荼地展开了。
本文着重介绍了佛山供电局提出的城镇配电网组网原则和几种典型接线方式，并举例顺德容桂环网改造的思路和做法。
2.佛山城镇配电网的现状分析前些年，佛山城镇化建设和城市化进程的发展迅猛，城镇的经济及基础设施建设有较快发展。
但由于电网建设资金不足、管理体制不顺等原因，佛山城镇配电网的发展始终较为缓慢，落后于城市建设和地方经济的发展。
佛山城镇配电网急需解决以下几方面问题：（1）由于电网建设资金紧张、管理体制不顺等原因，佛山城镇配电网发展较为缓慢，配电网供电能力存在严重不足。
以顺德容桂为例，2008年容桂的中压线路有120回，其中重过载线路达27回。
预计”十二五”期间供电负荷年均增长率将达12%，供需矛盾将进一步加剧。
环网供电技术研究探讨论文
环网供电技术研究探讨论文我国原来的配电网大多采用放射型供电。
这种供电方式已不能适应社会经济开展和满足用户供电质量要求，因为一旦在某一点出现线路故障，便会导致整条线路停电，并且由于无法迅速确定故障点而使停电检修时间过长，大大降低了供电的可靠性［1］。
为此，现在供电网广泛采用环网接线，即两条线路通过中间的联络开关连接，正常运行时联络开关为断开状态，系统开环运行；当某一段出现故障时，可以通过网络重构，使负荷转移，保证非故障区段的正常供电，从而可大大提高配网供电的可靠性。
目前，我国投入巨额资金来改造城乡电网，以提高整个电力系统的可靠性。
在这种形势下，选择一种符合我国电力行业的实际情况，既有较高可靠性又有较好经济性的配电方式是摆在我们面前的一项迫切任务。
配电网自动化主要包括变电站自动化和馈线自动化。
在配电网中由馈线引起的停电时有发生，故障发生后，如何尽快恢复供电是馈线自动化的一项重要内容。
实际上，配电自动化最根本的任务也就是在最短的时间内完成对故障的定位、隔离和恢复供电。
它们的开展可分为3个阶段［2］：（1）利用装设在配电线路上的故障指示器，由电力检修人员查找故障区段，并利用柱上开关设备人工隔离故障区段，恢复正常区段的供电。
该方式的停电时间长，恢复供电慢。
（2）利用智能化开关设备（如重合器、分段器等），通过它们之间的相互配合，实现故障的就地自动隔离和恢复供电。
该方式的自动化水平较高，无需通信就可实现控制功能，本钱较低。
缺点是开关设备需要增加合、分动作的次数才能完成故障的隔离和恢复供电。
（3）将开关设备和馈线终端单元（FTU）集成为具有数据采集、传输、控制功能的智能型装置，并与计算机控制中心进行实时通信，由控制中心以遥控方式集中控制。
该方式采用先进的计算机技术和通信技术，可一次性完成故障的定位、隔离和恢复供电，防止短路电流对线路和设备的屡次冲击。
存在的主要缺点是：要依赖于通信，结构复杂，影响配电系统可靠性的因素较多。
地铁供电系统中环网供电技术的应用论述
信息化建设34产 城地铁供电系统中环网供电技术的应用论述高重阳摘要：在地铁中，供电系统运转情况直接决定整个系统的运输质量。
环网供电技术是地铁供电系统中十分重要的基础，是保障其安全与稳定的关键点。
文章主要围绕地铁供电系统中环网供电技术的有效应用开展深入研究与探讨，希望能够为相关从业人员对这一课题的深入研究提供有价值的参考。
关键词：地铁；供电系统；环网供电技术1 环网供电概述环网供电网络通过高压电缆将主变电所与变电所进行纵向连接，各变电所之间通过高压电缆进行横向连接，为实现灵活供电及确保供电可靠性，连接点通过可正常闭合分段的断路器实现应急情况下的联络。
环网供电的系统通常会设电流保护与纵差保护。
若某段环网的电缆有短路故障问题出现，主要保护功能的纵差保护便会快速地将故障段区分开来，确保非故障段维持正常的电力供电状态，从而确保供电可靠性及可持续性。
2 环网供电技术的应用特点和技术应用准则2.1 应用特点地铁环网供电具有多种供电方式，在我国地铁交通中，电缆双环网在中压网络接线中最为常见。
电缆双环网由电缆电环网组合而成，通过二回电缆，解决电环网供电中常见的电缆、低压设备、变压器故障等问题，大面积停电现象得到遏制。
在正常情况下，变压器处于正常情况时，带有50%负荷，分别和不同电源系统连接。
该种接线供电灵活性较强，可靠性较高，能够最大限度保障地铁供电，满足地铁供电要求。
2.2 技术应用准则（1）隔离准则。
供电系统运营可靠性直接关系电客车能否安全、平稳运行，故供电系统必须遵循安全隔离准则，以确保故障问题自动隔离，利用设置的保护开关，对配电线路的故障可起到一定隔离作用，保证系统的故障问题不会对主干线产生影响。
（2）均衡性准则。
通过供电分区划分，环网可分为多个子单元，供电子单元的设置保证所有线路处于互不干扰及相互支撑状态，保证用电负荷均衡的分配，便于维持电力系统最为稳定的运行状态；此外，供电范围的划分便于及时发现线路故障的数据信息，有效排除及处理故障问题，保证不会对地铁正常的营运产生影响。
住宅小区环网供电设计探讨
设施齐全，环境幽美，建筑物密集是住宅小区的建设特点。
住宅小区传统的供电方式是架空线路和台上、杆上变压器以及各种弱电线路，致使小区空中如蛛网密布，再与绿化树木混在一起，事故频频发生，使供电可靠性降低，且有碍观瞻。
在人们对生活质量、生存环境要求越来越高的今天，采用箱式变电站（箱变）及埋设地下电缆构成环网供电，应该是当今住宅小区供电方案的理想选择。
根据不同的建筑环境，箱变可以选择不同的造型和颜色，以一个建筑小品的形式屹立在楼群中。
下面结合攀枝花市凤凰小区供电设计，对住宅小区环网供电方式进行探讨。
攀枝花市凤凰小区总建筑面积24．8万m2，18层住宅11幢，25层商住楼3幢，其余多为7层商品住宅，另有写字楼、综合楼数幢。
入住户数为2182户，约8637人。
它是以商品住宅为主的居住生活小区，兼容适量的公共设施，计划将该小区建设成为21世纪标志性示范小区。
1 负荷计算用电负荷是确定供电等级、供电方式及选择设备的依据。
负荷计算事关供电全局。
我国幅员辽阔，气候差异甚大，值此世纪之交经济转轨之际要想按照一个统一的标准计算负荷是不现实的。
户平均负荷（kW／户）及同时需要系数的选取有成倍的差距。
本小区供电以5kW／户为设计依据，同时需要系数参照全国各地之标准取平均值。
对于公用建筑，按有中央空调统计其负荷密度为：商场80W／m2；，写字楼40W/m2，设备用房20W／m2，库房（含汽车库）10w／m2。
2 供电系统环网供电能使配电网线路简化，管理方便，能方便地为重要负荷提供两个电源。
并且，出现故障时易于查找，对于实现电网自动化管理具有重要的意义。
同辐射形供电相比，投资省。
因此。
在国内外获得愈来愈广泛的应用。
凤凰小区在中心设一开关站，采用环形供电，东、西两区自成一环。
低压供电半径≤250m，整个小区设有17台箱变和7个变电点。
凤凰小区环网单元采用箱式变电站，一进一出一变，单线单环，在低压侧进行电能计量。
对于大型公用商业建筑及地下车库等不宜设置箱变的用户，可设置变电点，配置环网柜作为整个小区环网供电系统的一个单元。
一种简单的环网供电方案的研究
一种简单的环网供电方案的研究作者：丁丁(转贴)Thursday, May 13 2004 10:34 AM一种简单的环网供电方案的研究摘要：本文介绍了一种简单环网供电方案及相应的配网自动化系统的构成原理及可靠性分析，为城市轨道交通的环网供电系统提供了另一种选择方案。
关键词：环网供电、配网自动化一、前言我国已经建成的地铁及轻轨的供电系统基本采用集中供电方式，电压等级有两种模式：一种是110kV/35kV/10kV的三级电压供电模式；另一种是110kV/35kV两级电压供电模式。
经过技术、投资等比选后，两级电压集中供电方案逐渐占据了主导地位，成为现代城市轨道交通供电系统的主流。
这种供电系统不论是供电质量，供电可靠性，损耗等各项指标，都是比较优越的。
在保护配置方面，环网供电系统一般设置纵差保护及电流保护。
当某段环网电缆发生短路故障时，纵差保护作为主保护能迅速区分故障段，保证了非故障段的正常供电。
然而，根据广州、上海、北京、天津等城市地铁的运营经验来看，发生环网电缆故障的概率实际上比较低，而现行方案虽然性能高，但投资也比较高。
本文试图提出一种简单的环网供电方案，降低工程造价。
二、简单环网供电方式实际上，现行的环网两级电压集中供电方式的核心是多支路分束供电，由主变电所35kV母线分别引出几个供电支路，每个支路可挂接3个左右的牵引降压变电所；有来自不同变电所的两个支路通过分段开关互相联通，保证当一个主变电所解裂时另一个主变电所的支援供电。
这种供电系统的主要特点是环网进出线均为断路器，环网电缆的主保护为纵差保护。
对于简单环网供电来说，核心内容是将环网进出线断路器更换为三工位电动隔离开关，相应地取消35kV环网电缆光纤纵差保护，如图一所示。
这种方案的特点是投资大幅降低，环网故障时电流保护跳闸时间短，保护配合容易实现；缺点是故障后倒闸作业时间相对较长，大约4~6秒，比进出线为断路器的方案略长2~3秒。
也就是说，在机车运行过程中如果发生环网馈线故障，在6秒钟内应该保证故障判断、故障区段的迅速切除以及备用电源的自动投入，而6秒钟的时间机车不会马上停止滑行，这样在机车运行过程中即能保证重新受电。
