Adina液压悬置计算教程
adina作业结构分析实例详细步骤
adina作业结构分析实例详细步骤工程仿真分析——ADINA辽宁工程技术大学研究生考试试卷考试时间：2022年4月11日考试科目：工程仿真分析考生姓名：韩志强评卷人：张淑坤考试分数：建工研12-2班工程仿真分析——ADINA一、ADINA概述二、问题描述如下图所示受顶部集中荷载的线弹性实体圆柱，利用ADINA有限元工程仿真软件进行模拟分析，绘出应力云图及变形图，再利用ANSYS软件对结果进行比较分析。
材料性质：弹性模量E=2.071011N/m2；泊松比=0.29。
集中荷载：P=5000N。
其几何尺寸如下图：（单位：m）P三、ADINA预处理1、设置初始数据题目名称：选Control-Heading，输入标题“hanzhiqiang”，然后单击OK。
自由度：选Control-DegreeofFreedom，某-Rotation，Y-Rotation和Z-Rotation选项为不选，单击OK。
工程仿真分析——ADINA2、几何建模定义点：单击DefinePoint图标OKPoint#1某10某20某30，并把以下信息输入到表中，然后单击定义线：单击DefineLine图标，增加线1，把Type设置成E某truded，Initial定义曲面：单击DefineSurface图标，增加曲面1，把Type设置成Revolved，InitialLine设置成1，theAngleofRotation设置成360，theA某i设置成Y，CheckCoincidence按钮为不选，然后单击OK。
定义体：单击DefineVolume图标，增加体1，把Type设置成E某truded，各步操作主要图形窗口如下列图所示：工程仿真分析——ADINA工程仿真分析——ADINA3、施加边界条件单击ApplyFi某ity图标，把“Applyto”区域设置成Surface，在表的第显示边界条件。
一行第一列输入1，然后单击OK。
单击BoundaryPlot图标工程仿真分析——ADINA4、定义和施加荷载单击ApplyLoad图标，把LoadType设置成Force，单击LoadNumber区域右侧的Define...按钮。
adina实例教学

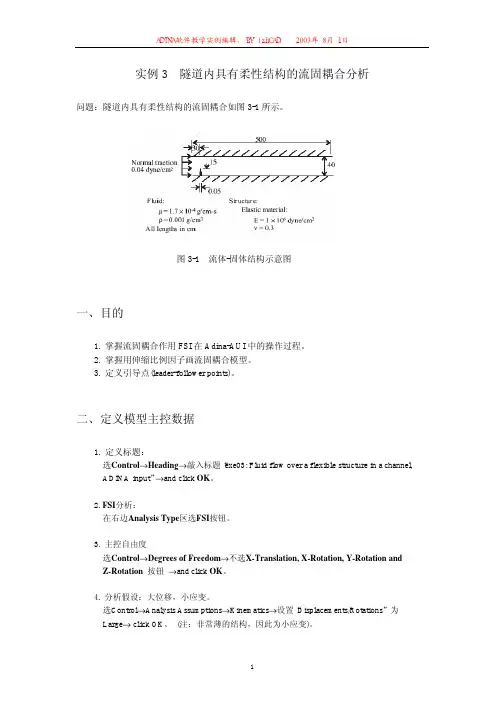

实例3 隧道内具有柔性结构的流固耦合分析问题：隧道内具有柔性结构的流固耦合如图3-1所示。
图3-1 流体-固体结构示意图一、目的1. 掌握流固耦合作用FSI在Adina-AUI中的操作过程。
2. 掌握用伸缩比例因子画流固耦合模型。
3. 定义引导点(leader-follower points)。
二、定义模型主控数据1. 定义标题：选Control→Heading→敲入标题“exe03: Fluid flow over a flexible structure in a channel, ADINA input”→and click OK。
2. FSI分析：在右边Analysis Type区选FSI按钮。
3. 主控自由度选Control→Degrees of Freedom→不选X-Translation, X-Rotation, Y-Rotation andZ-Rotation按钮→and click OK。
4. 分析假设：大位移，小应变。
选Control→Analysis Assumptions→Kinematics→设置“Displacements/Rotations”为Large→ click OK。
(注：非常薄的结构，因此为小应变)。
三、力学模型1. 柔性结构建立模型1). 柔性结构几何模型坐标点如表3-1，几何结构如图3-2所示。
其几何面见表3-2所示。
①选Define Points 图标→按表3-1输入几何点坐标→ click OK .②选Define Surfaces 图标→设置TYPE 为Vertex → click OK(如图3-2所示)。
2). 施加固定边界条件和流-固边界条件①.图3-2中，在L2线上施加固定约束，其过程可用Adina-AUI 完成。
②. 流-固边界，选Model →Boundary Conditions →FSIBoundary →add FSI boundary number 1→在表中头两行敲入流固边界线编号1和 3 and click OK 。
adina中文使用手册第三章
第三章数据准备3.1 数据类型AUI 模型定义和显示中使用的数据类型有三种：无名数据（单个数据变量），记录形式的表格数据，命名数据（多个数据变量）。
数据输入采用对话框方式。
3.2 对话框类型—— 使用单个数据编辑器，如图3.1。
图3.1OK：AUI 更新数据并关闭对话框。
Cancel：撤销修改并关闭对话框。
—— 使用表格数据编辑器，如图3.2。
图3.2OK：AUI 更新数据并关闭对话框。
Apply：更新数据但不关闭对话框。
Reset：撤销修改，回到初始状态。
Cancel：撤销修改并关闭对话框。
Help：显示在线帮助。
——使用多个数据编辑器，如图3.3。
图3.31)使用实例选择器Add：添加新项。
Delete：删除当前项，原来的下一项成为当前项。
Copy：复制当前工作项。
2)使用实例编辑器Save：存储当前工作项，不关闭对话框。
Discard：放弃对当前工作项的修改，不关闭对话框。
3)使用控制按钮OK：AUI 更新数据并关闭对话框。
Cancel：撤销修改并关闭对话框。
Help：显示在线帮助。
4)使用操作编辑器OK：AUI 更新数据并关闭对话框。
Cancel：撤销修改并关闭对话框。
Help：显示在线帮助。
—— 使用列表选择器AUI 中的列表选项有两种基本选择方法：单选方式：单选列标，只选中一条条目，操作如下：鼠标：点击选取想要的条目，不选其他条目。
键盘：重复点按<Tab>键直到选中想要的条目，然后使用<Up> 和<Down> 方向键移动列标选项。
按<Enter>键确认选择。
多重选择：多选列标，可选中多条条目，条目选择之间相互独立，互不影响，操作如下：鼠标：点击选取想要的条目。
键盘：重复点按<Tab>键直到选中想要的条目，然后使用<Up> 和<Down> 方向键移动列标选项。
按< Space >键确认选择（或放弃改选项）。
adina基本理论
13
有限元模型
精选课件
14
自由度
平动 转动 温度 梁的弯曲 多孔隙流体压力 势流体
精选课件
15
材料
弹性 塑性 温度相关 蠕变材料 变参数蠕变 橡胶/泡沫 岩土 其他
精选课件
16
单元组
单元组是ADINA的一个重要概念，无论是直接建 立单元，还是由几何模型划分有限元网格，都必 须先定义单元组。单元组就像一个容器，每个单 元组所容纳的单元具有相同的单元类型、材料类 型、位移插值公式、积分阶次和其他控制信息。
精选课件
20
网格划分
网格划分密度
生成单元节点
精选课件
21
施加载荷
速度 压力 反力 集中力
点、线、面、体
精选课件
22
方程求解设置
重启动 单元选择 求解器
迭代法/直接法
容差
精选课件
23
FCBI——有限体积法
局部满足质量动量守恒，具有更好的 稳定性和精度
FCBI——C 提供Simple、simplec、piso算法。 计算量小，可划分更多网格。 适用于使用Sliding mesh边界条件的模型。 可以模拟涡流问题 可用于迭代流固耦合算法。
FCBI
相比FCBI—C计算量大很多。
可用于直接流固耦合算法。
可用于高速可压缩流体的计算 精选课件
24
定义时间函数和载荷步
时间函数定义了载荷比例 因子随时间的变化过程，可 以用于控制载荷随时间的变 化。 时间步序列用于控制求解过 程中的时间步增量。
精选课件
25
求解FSI
在很多耦合问题中，流体
的作用力引起结构的变形，
同时结构的位移又影响流场
ADINA在工程力学课程教学中的应用
ADINA在工程力学课程教学中的应用ADINA是一款功能强大的有限元分析软件，广泛应用于工程力学课程的教学中。
它可以模拟和分析各种力学问题，帮助学生更好地理解和应用力学知识。
在课堂教学中，ADINA可以用来进行静力学分析。
通过输入材料的力学参数、结构的几何形状和边界条件等信息，ADINA可以计算出结构的应力、应变分布，评估结构的强度和稳定性。
这对于学生来说非常重要，因为他们可以通过自己的计算和分析，理解结构的受力情况，并根据结果进行设计和优化。
ADINA还可以用来进行动力学分析。
在这种分析中，ADINA可以模拟结构在动力荷载作用下的振动特性，如自由振动、强迫振动和阻尼振动等。
通过分析结构的动态响应，学生可以了解结构对外界荷载的响应机制，以及如何避免或减少结构的共振问题。
ADINA还可以进行模态分析，确定结构的固有频率和振型，对于设计高性能的结构非常有帮助。
ADINA还可以模拟和分析热力学问题。
学生可以使用ADINA计算结构的温度分布、热应力和热变形等。
这对于设计和优化材料和结构的热稳定性和可靠性非常有帮助。
ADINA 还可以进行流体力学分析，模拟气体和液体在结构中的流动和传热过程。
这对于研究流体力学现象和优化结构的流体性能非常有益。
ADINA还具有优秀的后处理功能。
学生可以使用ADINA将分析结果以可视化的方式呈现出来，如应力云图、位移图、振动模态图等。
这样，学生可以更好地理解分析结果，并进行系统的数据处理和对比分析。
ADINA还可以输出各种图表和报告，方便学生进行报告和展示。
ADINA在工程力学课程教学中的应用非常广泛。
它可以模拟和分析各种力学问题，帮助学生更好地理解和应用力学知识。
通过ADINA的使用，学生可以直观地了解结构的受力和振动特性，并进行设计和优化。
ADINA是工程力学教学中不可或缺的重要工具。
ADINA自定义材料开发原理与实际操作
3 二次开发实际操作 ................................................................................................. 8
3.1 3.2 3.3 3.4 自定义材料开发综述 ...................................................................................................... 8 开发环境 .......................................................................................................................... 8 开发步骤 .......................................................................................................................... 9 注意事项 .......................................................................................................................... 9
1
ADINA 中二次开发
图 2-1 小增量步示意图
图 2-1 为 ADINA 结构理论手册中的示意图，Δ eij 即是程序中用到的 DEPS。按 照上述说明，两种增量步之间可以理解为以下关系：
= t INTER D E P= S STRAIN INTER
ADINA技术资料汇总_1.0版
ADINA技术资料汇总技术资料汇总前后处理方面 (2)ADINA软件的内存设置 (2)高阶和低阶单元的区别 (3)DIRECT SOLVER 和SPARSE SOLVER的区别 (3)非线性结构计算方法 (3)ADINA收敛准则选择 (4)Adina中的线性/非线性屈曲 (4)后处理中的几个问题 (4)ADINA输出参数讨论 (5)怎样消除多余的网格线 (5)后处理中怎样观察流体密度的变化 (5)结构方面 (6)重启动的作用 (6)约束方程的用处 (6)接触问题 (6)接触的一个常见警告信息 (6)接触问题不收敛的原因 (7)初始接触穿透的解决 (7)接触问题中的摩擦系数设置 (7)摩阻力的计算 (7)一个系统的阻尼与什么有关 (7)阻尼 (8)流体方面 (9)流体力学无量纲化分析 (9)VOF方法 (10)流固耦合的模态分析 (10)ADINA在土木工程方面 (11)混凝土材料的定义 (11)混凝土徐变 (11)Cam-clay模型参数说明 (11)Adina中的哈丁动力模型 (11)如何模拟岩体中的节理 (12)施加初始地应力场 (12)初应变问题 (12)固结分析中渗透系数输入的测试和总结 (13)Adina做多孔介质（固结）分析时的问题 (14)ADINA固结分析的建模和求解设置 (14)关于adina多孔介质材料作液化的问题 (15)固结分析中初始的孔隙水压力如何施加 (15)固结计算中采用Porous media和不用的区别 (15)施加抽水载荷 (15)固结中透水/不透水边界的处理 (16)渗流问题 (16)渗透力与孔隙水压力 (17)关于多孔介质与结构相互作用 (17)前后处理方面ADINA 软件的内存设置目前的Adina 软件有两种内存设置(Adina system 系统以前只有1种设置)：1. 一种是Adina 前后处理的AUI 中的内存设置，其数值最大值与计算机本身的内存RAM 和你所开的虚拟内存有关，再去掉目前你的计算机已使用的内存，即可以在Adina_AUI 中设置（Edit->Memory usage ）最大值，这个值是根据你的模型规模来设置的，如果你的前后处理网格模型规模不大，最好不要设置为最大，会影响其它性能。
基于ADMAS动力总成悬置解耦优设计介绍PPT课件
200
40
100
22 91.125 92.453 87.434 92.573 89.197
98.5
200
40
100
54 91.06 93.366 90.253 93.725 89.258 98.463
200
40
100
130 90.294 93.507 87.069 93.771 91.788 98.62
300
60
150
166 88.73 93.073 87.192 93.626 91.486 98.574
200
60
100
38 88.247 93.878 87.156 90.768 89.741 98.577
200
40
100
366 88.084 91.783 86.561 89.146 94.527 99.592
200
60
150
382 87.003 91.542 86.493 90.839 94.366 99.577
300
40
150
110 86.94 95.836 93.516 93.465 95.502 99.604
200
40
150
490 86.914 91.972 88.182 92.12 95.952 99.593
300
40
150
510 87.427 91.278 85.82 90.392 93.018 99.579
300
60
150
238 87.287 95.813 93.889 94.725 95.967 99.604
200
60
150
206 87.121 95.214 91.588 93.331 95.94 99.595
Adams_悬置系统分析计算_工况力计算
2
1、点开ADAMS view软件快捷键； 2、打开新建模型；
悬置系统分析计算
3
1、实物右键选择“PART”,点击“修改” 2、定义质量方式选择“用户输入”_下拉菜单的第一个。 3、将“非对角线条件”勾选； 4、根据动力总成信息，输入质量和转动惯量；
悬置系统分析计算
4
导入刚度曲线
悬置系统分析计算比
预载及最终扭矩
1、分析工况力之前，需要确认什么工况，设置预载值和扭矩值。 2、当前行业内最常用的还是用“28工况”进行分析。 3、扭矩根据客户输入条件，进行设置。
悬置系统分析计算
8
计算并查看
1、选择“仿真”下面的“仿真控制器”；进入设置界面； 2、首先：“步数”设置为“5”，（减少计算时长）； 3、勾选“平衡状态开始” 4、点击“绿色三角符号”开始计算； 5、点击右下角“绘图”标识，查看受力。 6、选择“资源”中的“测量”（下拉第二个）； 7、选中中间的表格，勾选右边的“浏览”
1、双击曲线，进入曲线界面，并且将“线性外推”勾上。 2、可以点击“显示方法”选择绘图进行查看曲线状态（下拉第二个） 3、根据以上的方法，经其余刚度曲线也同样的导入软件中。
悬置系统分析计算
5
悬置受力
1、先左键选择悬置，再点击“设计探索”下面的“创建测量”；进入设置界面； 2、“测量名称”重新设置为“left_FX”； 3、 “分量” 选择“X”（与上面的名称方向对应设置）； 4、“从/在”选择“ground…”点击确定； 5、其余方向和其余悬置也按照这个方法设置。
悬置系统分析计算
9
查看
左悬置受力
后悬置受力
右悬置受力
质心转角
质心位移
某宝有卖详细的
Adams模态悬置求解
Adams模态悬置求解Adams2013中悬置模态求解步骤动力总成六自由度悬置模型1.打开Adams，弹出创建新模型对话框。
输入名称，重力选择Other，单位选择MMKS-mm,kg, N, s, deg。
设置文件存放目录。
OK进入主界面。
进入界面设置2.进入主界面，弹出重力设置对话框，根据动力总成悬置坐标系，将重力方向设置为Z轴负方向。
设置重力方向3.新建实体，体积为20*20*20 cm3放置的位置，使其形心位于XY平面原点。
4.设置实体位置参数4.1 展开模型树中Bodies→PART_2→MARKER右击modify→location→输入（-100，-100，-100）。
设置BODIES的MARKER4.2右击cm→modify将质心CM的方向orientation重置为（0, 0, 0）.5.设置动力总成质量参数将动力总成的质量参数赋予给实体，前面步骤已经默认质心在原点。
在模型树上右击PART_2→modify，将category→MASS properties，将define mass by→user input，选择off-diagonal term 即可输入所有的动力总成质量参数。
6.定义悬置6.1 新建4个point 来放置悬置。
点击工具栏上的point创建点，输入点的坐标。
右击模型树上的point→modify即可进入编辑点table，多次单击create共创建4个点，多余的点可在模型树中删除，修改点的坐标，OK创建完毕。
7.创建悬置悬置的刚度参数如下将工具选项卡切换到force，单击衬套工具，在文本框中输入刚度参数，在视图区依次选择part，ground，point分别创建出衬套四个衬套。
可在模型树，里modify改变衬套的刚度。
前悬置为斜置式安放，安装角度为45o后悬置采用平置式安放。
此项将marker modify 里的orientation设置为（0，45，0）建模部分创建完成。
ADAMS悬置计算基础2：手把手教你用ADAMS计算悬置静载及动力总质心位移转角
ADAMS悬置计算基础2：手把手教你用ADAMS计算悬置静载及动力总质心位移转角悬置在动力总成重量下将主簧往下压缩，一般要求在静载条件下悬置垂向的位移最好在4-6mm范围内，以满足橡胶主簧的耐久性能。
因此学会用ADAMS计算悬置静载是一个悬置系统设计工程师最基本的要求，在不会使用MATLAB或者EXCEL编程计算的情况下，ADAMS建模计算是一种比较简单而又直观的办法。
如何建模参看本公众号文章《ADAMS悬置计算基础1：手把手教你用ADMAS建模分析悬置系统固有频率》。
1、计算静载时需要把悬置的刚度等效到小端衬套硬点处，所以首先删除原来建的后悬置Bushing,重新在小端衬套硬点位置新建bushing,输入后悬置的静刚度。
具体原因可以参考公众号中《抗扭拉杆设计中的几个关键问题探讨》这篇文章。
2、动刚度匹配完成之后，纯胶悬置动静比为1.4，液压悬置动静比也暂按2.0设定。
在Bushing中更改悬置的动刚度为静刚度，在动力总成质心处施加1G 的载荷Setting-Gravity(见图1)进行悬置系统的静平衡计算，获取各悬置在静载下的动力总成位移转角及各悬置点的承载及位移。
图1 重力加速度设置3、设置完后，调用仿真计算器，然后做一次静平衡计算，可得到静平衡下动力总成位移转角及各悬置点的承载及位移。
具体步骤见图2.。
图2 调用仿真模块4、通过选中动力总成质心Marker CG点，右键弹出菜单可以读取动力总成的质心位移及转角。
具体见图3、4，示例见表1。
注意读到的数据要与质心坐标相减才能得到质心位移，而转角可以直接读取。
图3 质心位移的读取图4 动力总成质心转角的读取表1 动力总成质心静载工况下位移及转角通过Bushing-Measure可以读取每个悬置的承载和位移数据，见图5、6，示例见表2。
5、各悬置静平衡时承载及位移的读取图5 悬置承载的读取图6 悬置位移的读取表2 各悬置承载及位移汽车NVH云讲堂发布汽车NVH行业专家原创PPT，以悬置系统NVH为主，兼顾动力总成NVH,变速器NVH，进排气NVH，声学包及密封NVH，车身NVH，风噪NVH，胎噪NVH，空调NVH，新能源NVH，悬架NVH,转向NVH等。
《液阻悬置》第3章 汽车橡胶减振元件弹性特性的有限元分析
第三章汽车橡胶减振元件弹性特性的有限元分析3.1前言作为一种工程材料,橡胶具有良好的弹性,在负载结构支承、弹簧、密封件、减振衬套、法兰接头及轮胎等领域得到广泛应用。
现代汽车上应用的橡胶元件达600种之多，它们起着各种不同的作用，对其性能的要求也不相同。
对于起减振作用的橡胶元件，主要对其静、动刚度有一定的要求，以保证其承载和减振性能。
汽车上广泛使用的橡胶减振部件有轮胎、发动机支承、车身支承、悬架的橡胶衬套、传动轴支承以及排气管支承等，它们的静、动态力学特性对汽车的操纵稳定性、平顺性和耐久性具有十分重要的影响。
对这些具有高性能和高可靠性要求的橡胶部件，在设计开发阶段应对其进行详细的力学分析。
对于橡胶隔振器，当其为规则的形状时，可利用有关公式[38,39]计算其静刚度。
橡胶的性能非常复杂,不能像金属那样用相当少的几个参数(如弹性模量和泊松比)就可以描述。
就材料特性和几何特性来说,橡胶是非线性的。
橡胶的力学性能对温度、环境、应变历史、加载速率和应变率的影响较敏感,生产工艺和添加剂(如添加炭黑的多少和种类)对橡胶的力学性能也有重要影响[40]。
为描述橡胶的力学性能(特别是弹性性能),曾经提出过许多理论模型,但是除几种几何形状和最简单承载的情况外,现有模型的解析解也十分复杂。
因此，在早期的橡胶产品的开发中，大多采用反复试验修正的方法。
自70年代中后期以来，由于计算机的飞速发展和普及,以及橡胶本构关系研究的进展，特别是有处理超弹性体材料能力的有限元分析程序(如ABAQUS[41]、MARK[42]、ADINA[43]等)的出现，为工程应用中进一步研究、认识、理解和优选橡胶类材料提供了有效的方法。
目前对橡胶元件的有限元分析，主要在其静力学特性的分析和优化上[44-49]。
本章论述了建立橡胶超弹性特性本构关系时实验数据的获取方法，并对利用不同橡胶本构模型时拟合得到的实验数据进行了分析。
讨论了在进行橡胶有限元分析时单元的选取原则。
液压悬置的流固耦合模拟
液压悬置的流固耦合模拟
作者：ADINA
关键词：流固耦合，液压悬置，液力发动机悬置，强耦合，ALE 坐标，直接耦合求解器
这里我们演示汽车工业中用到的ADINA 流固耦合分析。
模拟的部件是图1所示的液压悬置（hydromount ）。
分析的目的是计算液压悬置在不同频率下的刚度。
液压悬置的橡胶部分经历大变形以及它与金属悬置（metal mount ）和底座（plate ）之间的接触。
流体是粘性不可压缩的，用ALE 坐标描述。
这个问题用到了直接耦合的求解器，因为流体和结构之间是强耦合的。
对于液压悬置，首先做施加了预应力的静力分析，然后进行不同激励频率下的瞬态动力分析。
上边的动画显示的是两个不同激励频率10Hz 和400Hz （注意：动画显示的是相同的速度）下，橡胶上的最大主应力和流体速度。
图2显示了频率在10~1000Hz 之间，液压悬置的刚度变化。
图1 液压悬置
图2 液压悬置刚度曲线这个结果说明ADINA流固耦合技术有着广泛的应用。
顶部受力的细长杆ADINA分析
顶部受力的细长杆ADINA分析问题描述下图所示的是受顶部载荷作用的实体圆柱：本题要求如下：1、通过拉伸点来定义线2、通过旋转线来形成曲面3、通过旋转曲面来形成体4、生成六面体和棱柱单元5、用鼠标旋转图形6、对应力图作平滑处理程序开始步骤：1、启动AUI ，选择模块启动AUI，从程序模块的下拉式列表框中选ADINA Structures。
2、定义建模型的关键数据（1）、定义分析标题：选Control->Heading，输入标题“Cylinder subjected to tip load”，然后单击OK。
（2）、定义主自由度：选Control->Degrees of Freedom, X-Rotation, Y-Rotation 和Z-Rotation选项为不选，单击OK。
3、建几何模型（1）定义点：单击Define Points图标，并把以下信息输入到表中，然后单击OK。
输入1#点，坐标为（0,0,0）（2）定义线：单击Define Lines图标，增加线1，1，把Type 设置成Extruded，Initial Point设置成1，Vector 设置成0.05, 0.0, 0.0 ，然后单击OK。
（3）定义曲面：单击Define Surfaces图标，增加曲面1，把Type设置成Revolved，Initial Line设置成1，Angle of Rotation 设置成360，Axis设置成Y，Check Coincidence按钮为不选，然后单击OK。
（4）定义体：单击Define V olumes图标，增加体1, 把Type 设置成Extruded，Initial Surface设置成1，Vector 设置成0.0, 1.0, 0.0，Check Coincidence按钮为不选，然后单击OK。
3、施加边界条件固定面1。
单击Apply Fixity 图标，，把“pply to”区域设置成Surfaces，在表的第一行第一列输入1，然后单击OK。
ADINA简单储液池建模分析过程-基础实例分析
教程日期：2010-1-13本教程是一个4m×4m×4m正方形储液池建模,求解,后处理过程前处理1.设定处理的方法，选择大变形2.选择处理的形式：动力隐式求解3.建模点击Define Body按钮，出现下面窗口,按如图顺序建立一个中心点坐标在（0，0，0），长宽高都为4m的实体六面体点击Body Modifiers按钮，按下面步骤将六面体挖空，第四步中的Face 1代表六面体最上面的厚度，2，3，4，6分别代表侧表厚度，5代表从底面到水面的高度，本模型中水深为2-0.2=1.8m4,点击按钮定义材料，本例中将使用储液池：混凝土材料，水体：水两种材料，按照下面步骤定义5.点击按钮，定义单元，本例将采用3维实体单元和3维流体单元定义3维流体单元时将材料选成刚定义的材料2，如下图所示6，点击切片按钮定义切片，本例中将采用x=1.8,x=-1.8,y=1.8,y=-1.8,z=-1.8，5个切片，按照下图定义切片定义好切片后，点击Boby Modifer按钮，使用切片将模型切分，按照下图步骤进行7.网格划分密度定义，打开Define Body Mesh Density窗口，本例中将水和储液池划分为0.2m为边长的正六面体，所以将单元边界大小设为0.2，然后将分成的1-18个体填入窗口8，划分网格，点击按钮，将弹出下面窗口，水体划分时Meshing Tpye选择规则模式，选择8节点单元，填入水体的体编号9选择More Options，按下图选择（重要）同样，划分储液池：选规则8节点单元，然后填入储液池体的各个编号（1-18除去9）9.将水体的水面设成自由液面按以下顺序进行，本例中水体编号为9，水体的液面编号为1设置完后，按两次按钮，会发现水体自由液面的网格粗于周围网格10，点击约束按钮，进行约束设置，本例中储液池底面各个方向被约束，在下面窗口中选择faces,然后进行底面的选择点击按钮P后选择底面的体双击face出现十字光标选择这个体的底面后按ESC键，弹出Apply Fixity窗口，点击Save保存，继续选择其它体的面，本例中底面被包含在9个体中，所以要进行9次这样的操作，当然，你可以打开体和面得标签，直接在窗口中选择体和底面的编号进行完上面步骤后，点击按钮，会出现约束的图示，如下图11，时间步和函数定义在本例中有20秒动力输入，分成200步,每步0.1秒然后再Contrl菜单中选择Time Function，弹出下面窗口，添加一个新函数，导入已经设置好的运力输入函数，(可提前在TXT文档中定义)12，将力施加在储液池上，点击按钮，弹出Apply Load窗口，将下图的步骤1选为Mass Porportional，然后点击Define按钮,如下图在弹出的窗口中添加一个重力荷载保存后继续添加一个x向的荷载，如下图点击OK后，回到前窗口,点击Define左边的下拉框，选择1,然后在Time Function里选择1，点击Apply按钮点击Define左边的下拉框，选择2,然后在Time Function里选择2，点击OK按钮至此，完成了储液池的建模求解点击如图菜单，输入要保存的文件名,开始计算后处理选择即可打开软件后处理界面，打开刚才运算生成的dat文件。
ADINA基础操作详细教程
ADINA学习交流之ADINA基础操作（讲稿）主讲人：田亚光（苦苦）整理于2009-5-23主讲人简介苦苦，真名：田亚光，辽宁沈阳人，硕士学历苦苦视频创作者学习经历：2000年～2004年辽宁工程技术大学土木工程工学学士（交通土建方向）2004年～2007年辽宁工程技术大学岩土工程工学硕士师从张向东教授2007年～至今辽宁有色勘察研究院研究方向：主要干岩土、地质灾害治理施工、设计、地质灾害防治规划等工作ADINA基础操作总结苦苦摘要：本人学习ADINA几年，对ADINA基本操作有所了解，虽不太深入，但也有一些小经验，在此做一总结，与大家分享，也有一些未解问题与大家共同探讨。
引言早期有限元的主要贡献来自于Berkeley大学。
Berkeley的Ed Wilson发布了第一个程序，其他著名的研究成员有J.R.Hughes，Robert Tayor,Juan Simo等人，第一代的程序没有名字，第二代线性程序就是著名的SAP(structural analysis program)，非线性程序就是NONSAP。
K.J. Bathe是Ed Wilson在Berkeley的学生，后来在MIT任教，期间他在NONSAP的基础上发表了著名的非线性求解器ADINA(Automatic Dynamic Incremental Nonlinear Analysis)，其源代码因为长时期广泛流传而容易获得。
Bathe的著作丰厚，结合公布的源代码，让后来者获益匪浅，让人敬佩。
(本人空间内有此段转载，推荐大家细读)ADINA即Automatic Dynamic Incremental Nonlinear Analysis的缩写，翻译为自动动态增量非线性分析。
ADINA R & D，Inc. 公司于1986年始创于美国麻省（即马萨诸塞州）Watertown。
创始人是国际上知名的有限元软件研发者，美国麻省理工学院的K. J. Bathe教授。
adina 弯矩 剪力内力 计算
adina 弯矩剪力内力计算英文回答：Adina, when it comes to calculating bending moments and shear forces in structures, there are a few key concepts to understand. Bending moments refer to the internal forces that cause a structural element, such as a beam or column, to bend or deform. Shear forces, on the other hand, refer to the internal forces that act parallel to the cross-sectional area of the structural element, causing it to shear or slide.To calculate bending moments and shear forces, we need to consider the external loads acting on the structure, such as point loads, distributed loads, and moments. These loads create internal forces within the structure, which can be determined using equilibrium equations and the principles of statics.For example, let's say we have a simply supported beamwith a point load applied at the midpoint. To calculate the bending moment at any given point along the beam, we can use the equation M = F d, where M is the bending moment, F is the applied load, and d is the perpendicular distance from the point of interest to the line of action of the load. Similarly, to calculate the shear force at a specific location, we can use the equation V = F, where V is the shear force and F is the applied load.It's important to note that the magnitude and direction of the bending moments and shear forces vary along the length of the structure. To determine the complete internal force distribution, we often create shear force and bending moment diagrams. These diagrams provide a visual representation of the internal forces acting on the structure, allowing us to identify critical sections and design the structure accordingly.In addition to external loads, the geometry and material properties of the structure also play asignificant role in determining the bending moments and shear forces. For instance, a beam with a larger cross-sectional area will generally have a higher resistance to bending and shear forces. Similarly, a material with a higher yield strength will be able to withstand larger internal forces before failure occurs.中文回答：Adina，在计算结构中的弯矩和剪力内力时，有几个关键概念需要理解。
Adina液压悬置计算教程
ADINA
发动机悬置计算示例
ADINA技术部
单位制：长度mm，时间s，质量t，应力MPa。
FOCUSED ON EXCELLENCE
结构模型
螺栓杆
ADINA
◇ 简化的悬置结构形状；
◇ 上腔与下腔之间有流道孔相连； ◇ 螺栓杆为金属材料，用 elastic model定义；其余为橡胶 材料，采用Sussman橡胶材料定义。
Face set 11----- yv (y方向速度对称条件)
流场中所有face set的用途
FOCUSED ON EXCELLENCE
流场模型
ADINA
结构模型建模过程略。
FOCUSED ON EXCELLENCE
计算结果
ADINA
悬置在受压6mm的静刚度曲线（与模型 1结果相同）
FOCUSED ON EXCELLENCE
ADINA
此Size Function指定以Point 45（位于流道孔 内侧）为中心，半径为4mm的范围内的网格尺寸 加密到1mm。
FOCUSED ON EXCELLENCE
流场模型
ADINA
流场单元的划分结果
FOCUSED ON EXCELLENCE
流场模型
ADINA
◇ 流体采用slight可压缩算法；
◇ 注意在材料参数中体积模量要指定真实值；
FOCUSED ON EXCELLENCE
流场模型
ADINA
◇ 流场采用FCBI方法；
◇ 缺省收敛残差为0.001，测试时可适当放大到 0.003~0.005(保证不影响收敛的情况下)；
FOCUSED ON EXCELLENCE
流场模型
ADINA
发动机悬置计算方法
W18036N W2=Wt588N W32460N L10.3435m L20.7545m L30.87m L41.297m L50.116m L60.06m L70.427m h 1150mm h 2 3.3mmB 305.5mmA 186mmWe 8624Nθ45°0.78539815rad 公式1公式2计算结果：F 1+F 2=11084.00N W1*L1=2760.37N W2*(L6+L5+L2)=547.13N W3*L4=3190.62N F 2=7469.10N F 1=3614.90N M X =469.36N.m 0.1属于百分比620rpm 6个31Hz 1807.45N 3734.55N 9.35Hz 2.85mm 634N/mm 1311N/mm 1.3825N/mm动静刚度比为1.2-1.6，取1.3前悬置软垫动刚度K f `=1.3K f 悬置系统的自振频率F m =SQRT(F 2*T/(1+T))悬置软垫静变形量S=9.8*25.4/F m 2前悬置软垫静刚度K f =P 1/S后悬置软垫静刚度K r =P 2/S发动机外激干扰频率F=ni/120单前悬置软垫载荷P 1=F1/2=单后悬置软垫载荷P 2=F2/2=悬置系统传递率T=10%发动机怠速n气缸数iF1+F2=W1+W2+W3M X =F2*L5-W3*(L6+L7)公式3,假如不用变速器辅助支承,计算出来大于1200N.m则需要加支承说明：F1--前支承支反力，F2--后支承合成支反力发动机总质量770Kg+含冷却液30Kg+机油20Kg 离合器总质量60Kg 变速器总质量240Kg+齿轮油13L(11Kg)F2*L3=W1*L1+W2*(L6+L5+L2)+W3*L4发动机质心高度变速器质心高度支承点半水平距离支承点低曲轴中心由W 1与W 2合成小于1200N.m,表明不需要加变速器辅助支承。
