工程图纸绘图标准
cad绘图规范

cad绘图规范CAD绘图规范是为了保证CAD绘图的质量、规范性和一致性,提高绘图效率和沟通准确性而制定的一系列规定和标准。
以下是一些常见的CAD绘图规范:1.图纸布局规范:(1)图框要完整、清晰,标注图名、比例尺、图号、日期、制图人等信息。
(2)图纸布局要合理,要考虑到视觉效果和工程需求,确保绘图内容清晰易读。
(3)绘图要按照标准页面尺寸进行设置,保证图纸的一致性和易于存储和打印。
2.线型规范:(1)线型要使用标准的CAD线型,如实线、虚线、点线等,确保线条的清晰可辨。
(2)不同线型要有明确的用途,例如实线表示实体物体,虚线表示辅助线等。
(3)线型的粗细要根据绘图比例和工程要求进行调整,以满足可读性和美观性的要求。
3.标注规范:(1)图纸的标注要准确、清晰,标注内容要与图形相对应,方便读者的理解。
(2)标注的字体和大小要统一,一般使用等宽字体,如宋体、楷体等。
(3)标注要考虑到图形的比例尺和可读性,标注的文字大小要适中,不宜过小或过大。
4.图形规范:(1)图形元素要符合几何要求,如直线要直、曲线要光滑等。
(2)图形的比例要正确,尺寸要精确,尽量避免模糊或重叠的情况。
(3)图形要有明确的层次结构,通过使用不同的图层进行分类和管理。
5.文件命名规范:(1)CAD文件的命名要具有一定的规范性和描述性,能够清楚地表达文件的内容。
(2)文件名一般包括项目名称、文件类型和版本信息,例如:“项目名称_图纸名称_V1”。
(3)文件命名要简明扼要,避免使用过长或繁琐的文件名。
6.图纸版本控制:(1)为了方便管理和维护绘图文件,每个版本的图纸要进行明确的标识和记录。
(2)每次修改图纸内容时,要及时更新图纸的版本号,同时记录修改的内容和日期。
(3)图纸版本的更新和分发要统一管理,确保各个相关人员使用的是最新版本的图纸。
以上是CAD绘图规范的一些基本要求,不同的行业和项目还可能有特定的规范和要求。
遵守规范,能够提高CAD绘图的质量和效率,减少误解和错误,提高工作效率和合作性。
CAD工程制图基本要求

CAD工程制图基本要求在现代工程领域,CAD(计算机辅助设计)工程制图已经成为不可或缺的重要工具。
它不仅能够提高设计效率和精度,还能为后续的生产制造、施工安装等环节提供准确的技术依据。
为了确保 CAD 工程制图的质量和有效性,以下是一些基本要求。
一、图纸设置1、图纸幅面应根据所绘制图形的大小和复杂程度,选择合适的图纸幅面。
常见的幅面有 A0、A1、A2、A3、A4 等,其尺寸应符合国家标准。
2、图框和标题栏图框应绘制在图纸的周边,其格式和尺寸也有相应的标准规定。
标题栏通常位于图纸的右下角,包含工程名称、图纸名称、比例、制图者、审核者等信息。
3、比例应根据图形的实际尺寸和图纸幅面,选择适当的比例。
比例应标注在标题栏中,常见的比例有 1:1、1:2、1:5、1:10 等。
二、图层管理1、图层设置根据图形的不同元素和性质,如轮廓线、中心线、尺寸标注、文字等,设置不同的图层。
每个图层应具有明确的名称和属性,如颜色、线型、线宽等。
2、图层的使用在绘制图形时,应将不同的元素放置在相应的图层上,以便于管理和修改。
同时,应合理控制图层的显示和隐藏,以提高绘图效率。
三、图形绘制1、线条绘制线条应清晰、光滑、连续,避免出现断裂、重叠等现象。
不同类型的线条,如实线、虚线、点划线等,应根据国家标准和绘图规范进行使用。
2、图形的准确性所绘制的图形应准确反映设计意图,尺寸标注应精确无误。
对于复杂的图形,可以采用分解绘制的方法,逐步完成。
3、图形的完整性图形应包含所有必要的信息,如视图、剖视图、局部放大图等,以充分表达设计对象的结构和形状。
四、尺寸标注1、标注样式尺寸标注的样式应符合国家标准,包括字体、字号、箭头样式等。
标注的尺寸应清晰、易读,不得相互遮挡。
2、标注的准确性尺寸标注的数值应准确无误,且与图形的实际尺寸一致。
标注的位置应合理,便于读取和理解。
3、公差标注对于有公差要求的尺寸,应按照标准进行公差标注,明确尺寸的允许偏差范围。

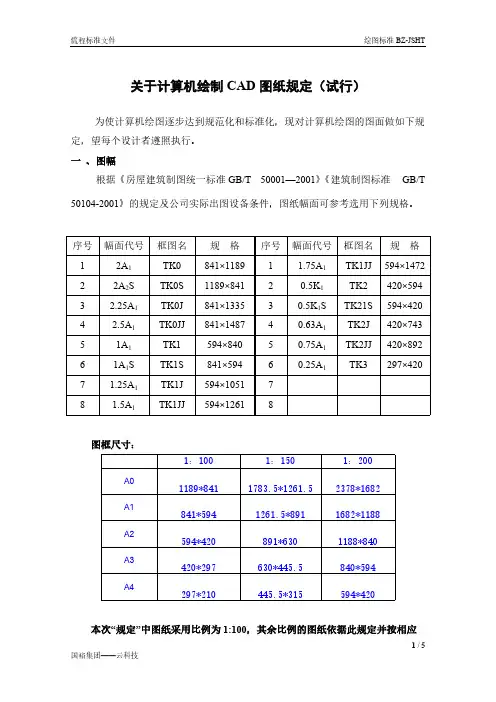

工程图纸画图标准

RD
设计阶段(初、扩、施、
改)
在多子系统集成设计中,按系统的顺序进行排列。如:RD(施)
-01-01 单独系统设计时按下列代号执行。
RD――弱电系统
BA――楼宇自动化控制系统
PA――广播及背景音乐系统
GCS――综合布线系统
SB――三表远传系统
PMS――停车场管理系统
LED――大屏幕系统
HAS――家庭自动化系统
规格 841×1189 1189×841 841×1335 841×1487 594×840 841×594 594×1051 594×1261
本次“规定”中图纸采用比例为 1:100,其余比例的图纸依据此规定并按相应
1/5 国裕集团——云科技
对全部高中资料试卷电气设备,在安装过程中以及安装结束后进行高中资料试卷调整试验;通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关,系电通,力1根保过据护管生高线产中0不工资仅艺料可高试以中卷解资配决料置吊试技顶卷术层要是配求指置,机不对组规电在范气进高设行中备继资进电料行保试空护卷载高问与中题带资2负料2,荷试而下卷且高总可中体保资配障料置2试时32卷,3各调需类控要管试在路验最习;大题对限到设度位备内。进来在行确管调保路整机敷使组设其高过在中程正资1常料中工试,况卷要下安加与全强过,看度并25工且52作尽22下可护都能1关可地于以缩管正小路常故高工障中作高资;中料对资试于料卷继试连电卷接保破管护坏口进范处行围理整,高核或中对者资定对料值某试,些卷审异弯核常扁与高度校中固对资定图料盒纸试位,卷置编工.写况保复进护杂行层设自防备动腐与处跨装理接置,地高尤线中其弯资要曲料避半试免径卷错标调误高试高等方中,案资要,料求编试技5写、卷术重电保交要气护底设设装。备备置管4高调、动线中试电作敷资高气,设料中课并技3试资件且、术卷料中拒管试试调绝路包验卷试动敷含方技作设线案术,技槽以来术、及避管系免架统不等启必多动要项方高方案中式;资,对料为整试解套卷决启突高动然中过停语程机文中。电高因气中此课资,件料电中试力管卷高壁电中薄气资、设料接备试口进卷不行保严调护等试装问工置题作调,并试合且技理进术利行,用过要管关求线运电敷行力设高保技中护术资装。料置线试做缆卷到敷技准设术确原指灵则导活:。。在对对分于于线调差盒试动处过保,程护当中装不高置同中高电资中压料资回试料路卷试交技卷叉术调时问试,题技应,术采作是用为指金调发属试电隔人机板员一进,变行需压隔要器开在组处事在理前发;掌生同握内一图部线纸故槽资障内料时,、,强设需电备要回制进路造行须厂外同家部时出电切具源断高高习中中题资资电料料源试试,卷卷线试切缆验除敷报从设告而完与采毕相用,关高要技中进术资行资料检料试查,卷和并主检且要测了保处解护理现装。场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况,然后根据规范与规程规定,制定设备调试高中资料试卷方案。
CAD施工图制图标准

CAD施工图制图标准在建筑设计、室内设计、机械设计等众多领域中,CAD 施工图是将设计理念转化为实际施工的重要依据。
一套清晰、准确、规范的CAD 施工图,不仅能够提高施工效率,保证施工质量,还能减少施工过程中的误解和错误。
为了确保 CAD 施工图的质量和可读性,制定一套统一的制图标准是至关重要的。
一、图纸幅面与格式1、图纸幅面根据实际需要,CAD 施工图通常采用 A0、A1、A2、A3、A4 等标准幅面。
A0 幅面尺寸为 841mm×1189mm,A1 为 594mm×841mm,A2 为 420mm×594mm,A3 为 297mm×420mm,A4 为 210mm×297mm。
2、图框格式图框分为横式和立式两种,应根据图纸的实际使用方向选择。
在图框的周边,应预留足够的装订边,一般为 25mm。
3、标题栏标题栏应位于图纸的右下角,包含项目名称、图纸名称、比例、绘图日期、绘图人员等信息。
二、图层设置1、图层分类根据不同的图形元素,将图层分为建筑结构、家具布置、电气线路、给排水管道等。
每个图层应具有明确的名称和属性,以便于管理和编辑。
2、图层颜色为了提高图纸的可读性,不同的图层应采用不同的颜色。
例如,建筑结构层可以使用白色或灰色,家具布置层可以使用黄色,电气线路层可以使用红色等。
3、图层线型根据图形元素的性质,选择合适的线型。
如实线、虚线、点划线等,并设置相应的线宽。
三、字体与标注1、字体图纸中的文字应使用标准的字体,如宋体、黑体等。
字体大小应根据图纸的比例和内容的重要性进行选择,一般标注文字的高度为 3mm左右,说明文字的高度为 5mm 左右。
2、标注样式标注应包括尺寸标注、文字标注和符号标注等。
尺寸标注应清晰、准确,标注线的箭头应大小适中,尺寸数字应位于标注线的上方或中间。
文字标注应简洁明了,表达清晰。
符号标注应符合相关的标准和规范。
四、图形比例1、常用比例根据实际情况,选择合适的比例,如 1:50、1:100、1:200 等。
制图标准和规范

(二)常用旳尺寸标注 1、半径、直径、球旳尺寸标注
半径尺寸线应一端从圆心开始,另一端画箭头指向圆弧,半 径数字前应加注半径符号“R”。沿半径尺寸线注写尺寸数字,
当 图形较小时,也可引出注写。对于较大旳圆弧,应对准圆心画断 开旳或折线状旳尺寸线。
标注圆旳直径尺寸时,直径数字前应加符号“ø”。在圆 内
出,不宜与轮廓线相接,应留出不不大于2mm旳间距,当 连
续标注尺寸时,中间旳尺寸界线能够画得较短。
2>一般情况下,线性尺寸界线应垂直于尺寸线,并超出 约2mm。
3>允许用轮廓线、中心线作尺寸界线。
3、尺寸起止符号
1>尺寸起止点应画出尺寸起止符号。一般用45º 倾斜旳细短线(或中粗短线),其方向为尺寸线逆时 针转45º,长度宜为2~3mm。
角度标注措施
弧长标注措施
标注圆弧旳弧长时,尺寸线应以该同心弧线表
示,尺寸界线应垂直于该圆弧旳弦,起止符号用箭头
表达,弧长数字上方应加注圆弧符号“⌒”。
标注圆弧旳弦长时,尺寸线应以平行于该弦旳直线表达, 尺寸界线应垂直于该弦,起止符号用中粗斜短线表达。
弦长标注措施
3、标高标注 标高是标注建筑物高度旳一种尺寸形式。以原则海平面为
点连接起来绘成一种宛如玫瑰旳闭合曲线。图中线段最长者即为本地主导风
向,粗实线表达整年风频情况,虚线表达夏季风频情况。
六、尺寸标注 (一)尺寸旳构成
图样上标注旳尺寸由尺寸线、尺寸界线、尺寸起止符 号和尺寸数字构成,如图所示。
尺寸构成要素
1、尺寸线 1>尺寸线由细实线单独画出,不能用其他图线替代,也不
标注旳直径尺寸线应经过圆心,两端画箭头指至圆弧。沿直
径尺寸线注写尺寸数字,当图形较小时,也可引出注写。
工程绘图规范作业指导书

工程绘图规范作业指导书第1章工程绘图基本规范 (4)1.1 图纸幅面与格式 (4)1.1.1 图纸幅面应采用ISO标准幅面,包括A0、A1、A2、A3、A4等尺寸。
(4)1.1.2 根据工程项目的需要,可选用合适的幅面。
一般而言,大型工程项目宜选用A0或A1幅面,中型工程项目选用A2或A3幅面,小型工程项目选用A4幅面。
(4)1.1.3 图纸格式分为横版和竖版两种。
横版图纸的宽度大于高度,竖版图纸的高度大于宽度。
应根据图纸内容、表达方式和阅读习惯合理选择。
(4)1.1.4 图纸四周应保留足够的空白边距,以便于装订、标记和审查。
(4)1.2 线型、线宽和颜色 (4)1.2.1 线型分为实线、虚线、点划线、双点划线等,应根据物体的实际形状、结构及表达需要选用合适的线型。
(4)1.2.2 线宽应根据图纸的比例和细节要求进行选择,一般采用0.13mm、0.18mm、0.25mm、0.35mm等标准线宽。
(4)1.2.3 颜色用于区分不同类型的图纸元素,如黑色表示实体线、蓝色表示尺寸标注、红色表示剖面线等。
颜色应鲜明、易于区分。
(4)1.3 尺寸标注与字体 (4)1.3.1 尺寸标注应遵循以下原则: (4)1.3.2 字体应采用规范、清晰、易读的字体,如宋体、黑体等。
字体大小应根据图纸比例和内容进行选择。
(4)1.4 视图表达与配置 (4)1.4.1 视图表达应包括正视图、侧视图、俯视图、剖面图等,以充分展示工程项目的形状和结构。
(4)1.4.2 视图配置应符合以下要求: (4)1.4.3 特殊情况下,可根据需要采用三维视图、局部放大图等表达方式,以增强图纸的表现力。
(5)第2章基本图形绘制方法 (5)2.1 点、直线、圆及其衍生图形 (5)2.1.1 点的绘制 (5)2.1.2 直线的绘制 (5)2.1.3 圆的绘制 (5)2.1.4 衍生图形的绘制 (5)2.2 曲线、多边形及填充 (6)2.2.1 曲线的绘制 (6)2.2.2 多边形的绘制 (6)2.2.3 填充 (6)2.3 图块的制作与使用 (6)2.3.1 图块的制作 (6)2.3.2 图块的使用 (6)第3章机械工程图样表达 (7)3.1 基本视图与辅助视图 (7)3.1.1 基本视图 (7)3.2 剖视图与剖面图 (7)3.2.1 剖视图 (7)3.2.2 剖面图 (8)3.3 装配图与零件图 (8)3.3.1 装配图 (8)3.3.2 零件图 (8)第4章建筑工程图样表达 (8)4.1 总平面图与建筑平面图 (8)4.1.1 总平面图 (8)4.1.2 建筑平面图 (8)4.2 立面图与剖面图 (9)4.2.1 立面图 (9)4.2.2 剖面图 (9)4.3 结构施工图与设备施工图 (9)4.3.1 结构施工图 (9)4.3.2 设备施工图 (10)第5章电气工程图样表达 (10)5.1 电气符号与线路图 (10)5.1.1 电气符号 (10)5.1.2 线路图 (10)5.2 控制系统图与电路原理图 (10)5.2.1 控制系统图 (10)5.2.2 电路原理图 (10)5.3 设备布置图与接线图 (11)5.3.1 设备布置图 (11)5.3.2 接线图 (11)第6章详图与节点图绘制 (11)6.1 建筑详图绘制方法 (11)6.1.1 准备工作 (11)6.1.2 绘图步骤 (11)6.1.3 注意事项 (11)6.2 结构节点图绘制方法 (11)6.2.1 准备工作 (11)6.2.2 绘图步骤 (11)6.2.3 注意事项 (12)6.3 机械零件详图绘制方法 (12)6.3.1 准备工作 (12)6.3.2 绘图步骤 (12)6.3.3 注意事项 (12)第7章工程图纸的修改与审核 (12)7.1 图纸修改的基本原则与技巧 (12)7.1.1 基本原则 (12)7.1.2 修改技巧 (12)7.2.1 审核流程 (13)7.2.2 审核要点 (13)7.3 版本管理与更新 (13)7.3.1 版本管理 (13)7.3.2 更新要求 (13)第8章计算机辅助绘图软件应用 (13)8.1 常用绘图软件及其功能 (13)8.1.1 AutoCAD (13)8.1.2 SolidWorks (14)8.1.3 CATIA (14)8.1.4 Pro/ENGINEER (14)8.2 二维绘图软件操作技巧 (14)8.2.1 基本操作 (14)8.2.2 图形编辑 (14)8.2.3 尺寸标注与文字注释 (14)8.3 三维绘图软件操作技巧 (14)8.3.1 基本操作 (14)8.3.2 三维建模 (15)8.3.3 装配设计 (15)8.3.4 工程图绘制 (15)第9章工程绘图管理与输出 (15)9.1 图纸归档与保存 (15)9.1.1 归档原则 (15)9.1.2 归档流程 (15)9.1.3 保存要求 (15)9.2 图纸打印与输出要求 (15)9.2.1 打印要求 (15)9.2.2 输出要求 (16)9.3 电子图纸交付与传输 (16)9.3.1 电子图纸交付 (16)9.3.2 电子图纸传输 (16)第10章工程绘图质量控制与验收 (16)10.1 工程绘图质量控制措施 (16)10.1.1 图纸编制前的质量控制 (16)10.1.2 图纸编制过程中的质量控制 (16)10.1.3 图纸编制完成后的质量控制 (17)10.2 工程绘图验收标准与流程 (17)10.2.1 验收标准 (17)10.2.2 验收流程 (17)10.3 问题和对策处理方法 (17)10.3.1 图纸质量问题处理方法 (17)10.3.2 验收问题处理方法 (17)第1章工程绘图基本规范1.1 图纸幅面与格式1.1.1 图纸幅面应采用ISO标准幅面,包括A0、A1、A2、A3、A4等尺寸。
绘图标准及出图规范

内容摘要:一、总则1、工作目标2、工作范围3、工作风格二、制图1、制图规范2、图纸目录3、图纸深度4、图纸字体5、图纸版本及修改标志6、图纸幅面7、图纸幅面8、图层及文件交换格式一、总则1、工作目标1.1规范化——有效提高建筑设计的工作质量;1.2标准化——提高建筑设计的工作效率;1.3网络化——便于网络上规范化管理和成果的共享..2、工作范围本标准是建筑CAD制图的统一规则;适用于我院房屋建筑工程和建筑工程相关领域中的CAD制图..3、工作风格本标准为形成设计院绘图表达的风格的统一;不提倡个人绘图表达风格..建筑制图的表达应清晰、完整、统一..二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图;要求所有图面的表达方式均保持一致..2、图纸目录各个专业图纸目录参照下列顺序编制:建筑专业:建筑设计说明;建筑设计统一说明;建筑构造统一说明;建筑定位图;平面图;立面图;剖面图;楼梯详图;建筑详图;门窗详图..结构专业:结构设计总说明;基础布置图;剪力墙编号及剪力墙表;梁配筋图;板配筋图;楼梯图;大样图3、图纸深度工程图纸除应达到国家规范规定深度外;尚须满足业主提供例图深度及特殊要求..4、图纸字体建筑用途字型字高宽高比:图纸名称中文tbh.shx 10mm 0.8图纸名称比例中文tbh.shx 7mm 0.8说明文字标题中文hztxt.shx 4.0mm 0.8标注文字中文Hztxt.shx 3.5mm 0.8说明文字中文Hztxt.shx 3.5mm 0.8总说明中文St64f.shx 5.0mm 0.8标注尺寸西文Simpelx.shx 3.0mm 0.8结构用途字型字高宽高比:图纸名称中文tbh.shx 10mm 0.8图纸名称比例中文tbh.shx 7mm 0.8说明文字标题中文acci-fs.shx 4.0mm 0.8标注文字中文acci-fs.shx 3.5mm 0.8说明文字中文acci-fs.shx 3.5mm 0.8总说明中文St64f.shx 5.0mm 0.8标注尺寸西文Simpelx.shx 3.0mm 0.8注:中西文比例设置为1:0.7;说明文字一般应位于图面右侧..字高为打印出图后的高度..其他符号内文字宜采用天正自动生成的字型;高度统一设置为3.5..5、图纸版本及修改标记5.1.1施工图版本号第一次出图版本号为0第二次修改图版本号为1第三次修改图版本号为25.1.2方案图或报批图等非施工用图版本号第一次图版本号为A第二次图版本号为B第三次图版本号为C5.2图面修改标记图纸修改可以版本号区分;每次修改必须在修改处做出标记;并注明版本号;如下图..简单或单一修改仍使用变更通知单..6、图纸幅面6.1图纸图幅采用A0、A1、A2、A3四种标准;以A1图纸为主..图框文件放在单位的计算机网络服务器上具体位置S:\Dept.Share\09年海口滨江帝景项目施工图汇总专用\01建筑施工图\公用\图框20081.02.01_t3.dwg..图纸种类图纸宽度mm 图纸高度mm 备注A0 1189X841A1 841X594A2 594X420A3 420X297A4 297X210 主要用于目录、变更、修改等6.2特殊需要可采用按长边1/8模数加长尺寸按房屋建筑制图统一标准..6.3一个专业所用的图纸;不宜多于两种幅面目录及表格所用A4幅面除外..6.4图纸比例常用图纸如下;同一张图纸中;不宜出现三种以上的比例..常用比例表表3常用比例1:1;1:2;1:5;1:10;1:20;1:50;1:100;1:200;1:500;1:1000可用比例1:3;1:15;1:25;1:30;1:150;1:250;1:300;1:1500注:在一般情况下宜采用1:1的尺寸比例绘制图形;在布局时通过缩放图框大小调整出图的比例..7、图层及文件交换格式7.1采用图层的目的是用于组织、管理和交换CAD图形的实体数据以及控制实体的屏幕显示和打印输出..图层具有颜色、线形、状态等属性..7.2图层组织根据不同的用途、阶段、实体属性和使用对象可采取不同的方法;但应具有一定的逻辑性;便于操作..各类实体应放置在不同的图层上;如平面图中;轴线标注和第三道尺寸应分层标注;厨厕洁具、家具等单独设置图层表示;制图符号应按天正生成的图层设置;不宜自己绘制及变换图层..8、补充说明8.1常用图例遵照房屋建筑制图统一标准GBJ186;总图制图标准GBJ103-87;建筑制图标准GBJ104-87图例规定..8.2线条宽度单位:mm;所有施工图纸;均参照下表所列笔宽绘制..种类建筑图粗线0.40中粗线0.20细线0.10在采用CAD技术绘图时;尽量用色彩COLOR控制绘图笔的宽度;尽量少用多义线PLINE等有宽度的线;以加快图形的显示;缩小图形文件..在一般情况下粗线应采用2色即黄色;细线应采用1色和9色;如轴线采用1色即红色且为点划线;大样填充类颜色宜用8或9色即灰色等;中粗线不宜采用太多的样色;标注类应采用3色绿色;门窗应采用4色天蓝;楼梯、阳台等应采用6色紫色;文字类应采用7色白色..结构专业采用对象线宽;钢筋0.4mm;其他粗线0.3mm;中线0.2mm;轴线0.09mm..8.3符号各种制图符号应按天正生成的形式绘制..在1:100图形比例绘图时;两折断线之间的距离应为100mm;其他图形比例按照比例调整距离..8.5尺寸标注在1:100图形比例绘图时;第一道尺寸线与轴号之间的距离为750mm;尺寸线与尺寸线间的距离为800mm..在其他图形比例绘图时应按比例调整各尺寸线之间的距离;例如在1:50的图形比例绘图时两尺寸线之间的距离为400mm;1:20时为160mm..8.6标高8.7图名字高10mm8.8计算机绘图建筑图初始设置文字字形定义:文字高宽高比4.0 0.8备注:CAD制图中当多幅图共用同一个模板时;可使用图层管理器;以便当模板更改时减少工作量;提高工作效率..。
CAD工程图纸制图规范

第一章总则1.为了保证图纸质量,提高制图效率,统一我公司制图规范,做到图纸系统、规范,图面清晰、简明、规范、美观,符合我公司设计、审算、存档的要求,制定本标准。
2.本标准以国家现行制图标准为依据,结合我公司的制图风格及经验编制而成。
3.本标准基于天正建筑7.5 for 2004绘图工具制定。
3.图纸必须以mm为单位按实际尺寸精确绘制第二章一般规定第一节图幅、比例一.图纸幅面:1.图框位置:T:\总裁办\工程设计质量管理\图框及常用表格项目管理负责填写图框内工程名称、业主、工程号、设计阶段、版次、成图期等内容,统一项目组内相关信息后,将图框分发给细化人员。
不得调整图框内字体及图栏位置。
2.图纸加长规定:图纸的短边不应加长,长边可加长;表1 图纸长边加长尺寸(mm)3.图纸以短边作为垂直边称为横版,以短边作为水平边称为竖版。
A0~A3图纸宜横版使用;必要时,也可竖版使用;单个工程设计中,使用的图纸不宜多于两种幅面,建议选择A2,A1图幅。
4.为方便出图,每张图纸出图应标明图幅、比例、特殊线宽二.比例:1.绘图所用的比例,应根据图样的用途与被绘对象的复杂程度,从表2中选用,并优先选用表中常用比例。
表2 绘图所用的比例2.一张图纸内,应以一种比例为主,且单张图纸内所用比例不宜超过3种。
第二节图层1.0层不做为绘图层。
2.图层名:平面设计内容全部以0-XXX,图层名使用汉字及英文缩写,名称应能明确表达图层特性和具体内容;XXX=铺装及园路、铺装划分、铺装填充、小品、绿地填充、等高线、轴线、设施等;小品详图中设计内容,图层名称为1-XXX;XXX=剖切线、看线、填充等;甲方提供条件内容,图层名称为2-XXX;XXX=如建筑首层平面、地下车库范围、道路、综合管线、竖向标高、建筑标注等。
3.图层颜色:255号颜色不作为绘图颜色;所有图内元素(施工放线方格网轴线及原点坐标标注除外)颜色均应随层,不得给某个图元指定颜色;出彩图时图层颜色不应用浅色线,如黄色。
绘图标准

绘图标准一、总体要求1、图纸布局合理、美观、清晰、紧凑。
2、图纸使用统一标准符号,标注、文字、数字等样式统一。
3、图纸符合实际,准确无误,能够起到指导生产作用。
二、具体要求(一)图纸幅面要求1、在图纸上必须用粗实线画出图框,格式分为不留装订边和留有装订边两种。
图框格式如图1-1、1-2、1-3、1-4所示图1-1 不留装订边的图纸图框格式一图1-2不留装订边的图纸图框格式二图1-1 留装订边的图纸图框格式一图1-2 留装订边的图纸图框格式二2、图框尺寸,应符合表1-1的规定。
特殊情况时可将表1-1中图纸长、宽边都可加长。
加长部分应为原边长的1/8及其整数倍数。
表1-1 图框尺寸(mm)(二)图纸标题栏标准1、图纸必须设有标题栏,以表明该图纸名称、设计日期、设计者和各级审核者等。
标题栏应位于图纸右下角,特殊情况时可位于图纸右上角。
2、标准标题栏必须具备更改区、签字区、名称及代号区等部分,格式符合规范要求,并作为统一标识不得修改。
3、标题栏的外框用粗实线画出,分栏线用细实线画出,标题栏中的文字方向为看图方向。
4、图纸标题栏均宜采用下图格式,见图2-1所示。
图2-1 图纸标题栏格式(三)标注标准1、尺寸标注①图纸上的尺寸数字,规定以毫米或米为单位,(在1∶50~1∶500比例的图纸上采用毫米为单位,在1∶1000~1∶10000比例的图纸上采用米为单位)。
如不按照上述规定时,则必须在各尺寸数字右边回流所采用计量单位,同时在图纸附注中均应注明单位。
②图纸的尺寸应以标注的尺寸数值为准,同一尺寸一般只标注一次,并应标注在表示该结构最清晰的图形上;对表达设计意图没有意义的尺寸,不应标注。
③尺寸线与尺寸界线应用细实线绘制。
尺寸线起止符号可用箭头、圆点、短斜线绘制,见图3-1。
同一张工程图中,一般宜采用一种起止符号形式,当采用箭头位置不够时,可用圆点或斜线代替。
半径、直径、角度和弧度的尺寸起止符宜用箭头表示。
图3-1 尺寸标注画法(一)④水平尺寸线数字应标注在尺寸线的上方中部,垂直方向尺寸线数字应标在尺寸线的左侧中部,当尺寸线较密时,最外边的尺寸数字可标于尺寸线外侧,中部尺寸数字可将相邻的数字标注于尺寸线的上下或左右两边,见图3-2。
工程图纸绘图标准

关于计算机绘制CAD图纸规定(试行)为使计算机绘图逐步达到规范化和标准化,现对计算机绘图的图面做如下规定,望每个设计者遵照执行。
一、图幅根据《房屋建筑制图统一标准GB/T 50001—2001》《建筑制图标准GB/T 50104-2001》的规定及公司实际出图设备条件,图纸幅面可参考选用下列规格。
图框尺寸:本次“规定”中图纸采用比例为1:100,其余比例的图纸依据此规定并按相应比例换算。
二、图签:1.必须使用统一规定的图签。
2.图签的汉字及数字高度参看已做好的固定公司标准图框,宽高比0.8。
3.图号栏中根据专业按下列形式填写,汉字与数字同高,参看已做好的固定公司标准图框。
●在多子系统集成设计中,按系统的顺序进行排列。
如:RD(施)-01-01●单独系统设计时按下列代号执行。
专业子项统一代号RD――弱电系统D――强电系统BA――楼宇自动化控制系统SMS――保安监控系统PA――广播及背景音乐系统CATV――有线、卫星电视系统GCS――综合布线系统SH——电话系统SB――三表远传系统KS――可视对讲系统PMS――停车场管理系统JF――机房系统LED――大屏幕系统CY――同声传译系统HAS――家庭自动化系统在图纸为两个或三个子系统合在一张图纸时,采用整套图纸都用RD (施)-01表示依次按照顺序表示出来。
修改图的标注应在原图设计阶段后括号内加“改”。
图纸序号为原数字序号。
三、图纸目录图纸目录在原稿上增加图别、设计阶段栏。
图号填写必须与图纸统一。
四、图面规范1、字体与字型标注字体:样式命名为BZHZ(1)汉字字型为长仿宋体:字型库BZHZ.SHX (设计说明中字体相同) (2)拉丁字母及数字:字型为(BZXW.SHX ) 2、字高和字宽:(1)图面中部图名标准以下举例以1:100图纸为准 图名:字高800mm ,宽高比0.8 数字比例:数字高600mm ,宽高比0.8下划线宽: 上线线宽为 100mm ,下线为单线 上下线相距150 mm 。
工程图纸制图标准

工程图纸制图标准1.1 工程图纸绘图步骤1.1.1 以实际尺寸绘制按正投影法(顶棚平面图宜用镜像投影法)并用第一角画法绘制所有实体;1.1.2 以规定的适当比例放大或缩小图框;1.1.3 修改图框中部分文本;1.1.4 进行尺寸标注和文字说明。
1.2 图框、图纸幅面及比例1.2.1图框1 图框分为两种,一种用于方案图、施工图或竣工图的施工图框,另一种用于加工图的加工图框。
设计时必须采用本标准指定的最新标准图框,除投标时招标文件有特殊要求除外,不得另行使用其它图框,并将图框中待补充内容填充完整,每个工程项目的同种图框必须完全一致。
2 施工图框中所表达的内容包括设计变更、备注、建筑设计、业主、工程监理、总承包、公司名称及徽记、工程名称、工程编号、图名、设计、审核、批准、比例、页码、图纸编号、修改序号等17项。
3 加工图框中公司名称及徽记、工程名称、图名、设计、审核、批准、日期、图号、比例、页号等14项。
4 图框一般应采用“索引”引用。
5 采用“插入”方式引用图框,不可以将图框炸开。
6 图框的比例应与图的比例一致,并采用整数比例。
7 不得改变图框中各部分的颜色及线型。
8 标准方案图和施工图图框有A0、A1、A2、A3横式幅面四种,加工图图框有A3、A4横式幅面和A4竖式幅面三种。
1.2.2 图纸幅面1 各种图纸的幅面尺寸(高×宽)标准为:A0—841×1189,图框尺寸距边尺寸10,装订线尺寸25;A1—594×841,图框尺寸距边尺寸10,装订线尺寸25;;A2—420×594,图框尺寸距边尺寸10,装订线尺寸25;A3—297×420,图框尺寸距边尺寸5,装订线尺寸25;A4—210×297,图框尺寸距边尺寸5,装订线尺寸25。
2 图纸的短边不得加长,A3-A0的长边可以加长,其中A3和A1以210的倍数加长,A2和A0以149的倍数加长。
画法几何与工程制图绘图标准及方法

2
图纸幅面(GB/T 50001—20020121/)3/20
➢幅面尺寸 ➢图框格式 ➢标题栏 ➢各种图纸幅面大小比较
3
2021/3/20
字体(GB/T 50001—2001)
➢一般规定
图纸上的各种文字,必须书写正确,且应字体 工整、笔画清楚、间隔均匀、排列整齐。字体高度 的公称尺寸系列为:1.8、2.5、3.5、5、7、10、14、 20 mm。高度尺寸即为字体的号数,如5号字,其字 高即为5 mm。汉字不应小于3.5号。 汉字的字宽是 字高的约0.707。字母和数字分为A型和B型,A型字 体笔划宽为字高的1/14,B型字体的笔划宽为字高的 1/10,在同一张图上只允许选用一种形式的字体。
4
2021/3/20
➢汉字:长仿宋体字。 ➢字母和数字:A型和B型,可写成斜 体或直体。
5
2021/3/20
绘图比例(GB/T 50103—2001)
比例 = 图样尺寸 :实际尺寸
比值大于1的比例是放大的比例,如2:1; 比值小于1的比例是缩小的比例如1:2
制图标准规定的缩小比例有:
1:1×10n、1:2×10n、1:5×10n,必要时也 允许从1:1.5×10n 、1:2.5×10n、1:3×10n、 1:4×10n、或1:6×10n中选用( n为等于大于0的 整数)。
40
徒手画椭圆的方法:
2021/3/20
41
2021/3/20
要画好草图,应保持物体各部分的比例。若某一
部分比例不对,所画图形就会走样。 先大致估计物体总长、宽、高之间的对应比例。
然后,在画局部时,应注意与总尺寸进行比较,定出其 上交点位置,以及各直线段的比例关系。
工程制图标准

工程制图标准工程制图是工程设计中非常重要的一环,它是设计师将设计方案通过图纸的形式呈现出来,以便于工程施工和监理人员的理解和实施。
而工程制图的标准化则是确保图纸的准确性、规范性和统一性,从而提高工程设计的质量和效率。
本文将介绍工程制图标准的相关内容,希望能为广大工程设计人员提供一些帮助。
首先,工程制图标准主要包括图幅、图样、符号、线条、文字、尺寸标注、注释等内容。
图幅是指图纸的大小和比例,通常采用国家标准规定的尺寸,如A0、A1、A2等。
图样是指图纸上所绘制的各种图形和图像,它应该清晰、准确、完整地表达设计意图。
符号是表示各种构件、设备、材料等的特定图形,它们应该符合国家标准或行业规范的要求。
线条是连接各个图形和图像的线条,它们应该粗细适中、清晰流畅、符合绘图规范。
文字是对图纸内容的说明和标注,它们应该简洁明了、字体工整、与图样配合得当。
尺寸标注是对图纸上各种构件和设备尺寸的标注,它们应该准确清晰、符合设计要求。
注释是对图纸内容的补充说明和说明,它们应该简洁明了、与图样配合得当。
其次,工程制图标准的制定和执行是非常重要的。
制定工程制图标准应该参照国家标准和行业规范,结合工程设计的实际情况,制定适合自身企业的制图标准。
执行工程制图标准应该由专门的制图人员进行,并且要进行严格的质量控制和监督检查,确保图纸的准确性和规范性。
同时,还应该不断总结和完善工程制图标准,以适应工程设计的不断发展和变化。
最后,工程制图标准的重要性不言而喻。
它可以规范工程设计人员的行为,提高图纸的准确性和规范性,减少因图纸错误而引发的工程质量问题。
它还可以提高工程设计的效率,减少不必要的沟通和修改,节约时间和成本。
因此,工程设计人员应该重视工程制图标准的学习和执行,不断提高自身的制图水平和质量意识。
综上所述,工程制图标准是工程设计中不可或缺的一部分,它的准确性、规范性和统一性直接关系到工程设计的质量和效率。
因此,我们应该认真学习和执行工程制图标准,不断提高自身的制图水平和质量意识,为工程设计的顺利进行和工程质量的提高做出贡献。
施工图设计制图标准

施工图设计制图标准一、总则1、为了规范施工图设计制图,提高制图质量,统一设计标准,特制定本标准。
2、本标准适用于本公司内部各专业施工图设计制图。
二、基本规定1、制图应符合国家有关标准和规定。
2、图纸内容应完整、准确,清晰易懂。
3、图纸应按照比例绘制,比例尺可根据需要选择。
4、图例符号应统一、规范。
5、图纸应使用中文或英文标注,标注应清晰、准确。
6、图纸应按照规定的格式进行排版,页边距应大于1cm。
7、图纸应使用黑色绘图,字体应清晰、易读。
8、图纸中的标注、说明等应使用规范字体,不得使用草书、行书等不规范字体。
9、图纸中的图例符号应按照国家标准或行业标准进行绘制。
10、图纸中的表格应按照规定格式进行排版,内容应准确、完整。
11、图纸中的数据应按照规定格式进行标注,标注应清晰、准确。
12、图纸中的文字说明应使用规范语言,不得使用口语或俚语。
13、图纸中的图形符号应符合国家或行业标准,不得自行创造。
14、图纸中的材料表、设备表等应按照规定格式进行排版,内容应准确、完整。
15、图纸中的标题栏应按照规定格式进行填写,内容应准确、完整。
16、图纸中的签字栏应按照规定格式进行填写,签字应规范、易读。
施工图制图代码在当今的建筑设计领域,施工图制图代码已经成为了一种重要的数字化工具。
它可以将设计师的创意转化为具体的施工方案,为建筑项目的实施提供精确的指导。
本文将探讨施工图制图代码的重要性,以及如何利用它实现精细化建筑设计的目标。
一、施工图制图代码的背景和意义随着计算机技术的发展,建筑行业逐渐实现了数字化转型。
设计师可以通过计算机辅助设计软件进行初步设计和概念设计,但是要将这些设计转化为具体的施工方案,仍然需要手动绘制施工图。
在这种情况下,施工图制图代码应运而生。
它可以将设计师的手动绘图转化为数字化施工图,大大提高了设计效率和质量。
二、施工图制图代码的实现过程施工图制图代码的实现过程主要包括以下几个步骤:1、收集数据:首先需要收集建筑项目的相关数据,包括设计图纸、现场照片、施工规范等等。
工程图纸制图标准

工程图纸制图标准工程图纸制图标准1.1 工程图纸绘图步骤1.1.1 以实际尺寸绘制按正投影法(顶棚平面图宜用镜像投影法)并用第一角画法绘制所有实体;1.1.2 以规定的适当比例放大或缩小图框;1.1.3 修改图框中部分文本;1.1.4 进行尺寸标注和文字说明。
1.2 图框、图纸幅面及比例1.2.1图框1 图框分为两种,一种用于方案图、施工图或竣工图的施工图框,另一种用于加工图的加工图框。
设计时必须采用本标准指定的最新标准图框,除投标时招标文件有特殊要求除外,不得另行使用其它图框,并将图框中待补充内容填充完整,每个工程项目的同种图框必须完全一致。
2 施工图框中所表达的内容包括设计变更、备注、建筑设计、业主、工程监理、总承包、公司名称及徽记、工程名称、工程编号、图名、设计、审核、批准、比例、页码、图纸编号、修改序号等17项。
3 加工图框中公司名称及徽记、工程名称、图名、设计、审核、批准、日期、图号、比例、页号等14项。
4 图框一般应采用“索引”引用。
5 采用“插入”方式引用图框,不可以将图框炸开。
6 图框的比例应与图的比例一致,并采用整数比例。
7 不得改变图框中各部分的颜色及线型。
8 标准方案图和施工图图框有A0、A1、A2、A3横式幅面四种,加工图图框有A3、A4横式幅面和A4竖式幅面三种。
1.2.2 图纸幅面1 各种图纸的幅面尺寸(高×宽)标准为:A0—841×1189,图框尺寸距边尺寸10,装订线尺寸25;A1—594×841,图框尺寸距边尺寸10,装订线尺寸25;;A2—420×594,图框尺寸距边尺寸10,装订线尺寸25;A3—297×420,图框尺寸距边尺寸5,装订线尺寸25;A4—210×297,图框尺寸距边尺寸5,装订线尺寸25。
2 图纸的短边不得加长,A3-A0的长边可以加长,其中A3和A1以210的倍数加长,A2和A0以149的倍数加长。
