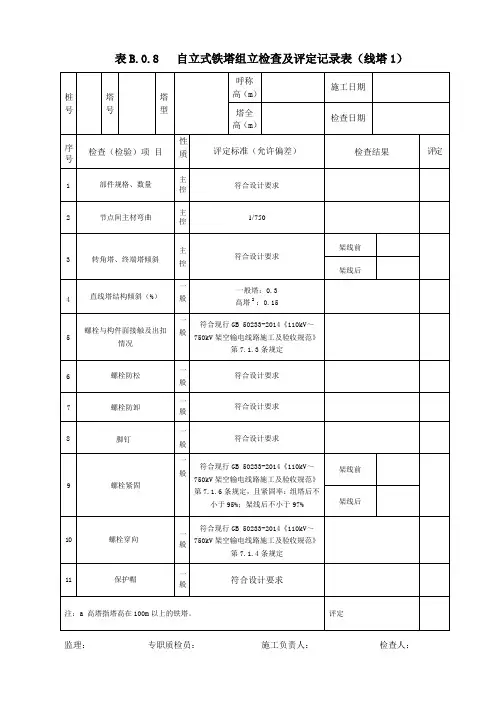

B.0.8 自立式铁塔组立检查及评定记录表(线塔1)

B.0.8 自立式铁塔组立检查及评定记录表(线塔1)

表B.0.8 自立式铁塔组立检查及评定记录表(线塔1)桩号塔号塔型呼称高(m)施工日期塔全高(m)检查日期序号检查(检验)项目性质评定标准(允许偏差)检查结果评定1 部件规格、数量主控符合设计要求2 节点间主材弯曲主控1/7503 转角塔、终端塔倾斜主控符合设计要求架线前架线后4 直线塔结构倾斜(%)一般一般塔:0.3高塔a:0.155 螺栓与构件面接触及出扣情况一般符合现行GB 50233-2014《110kV~750kV架空输电线路施工及验收规范》第7.1.3条规定6 螺栓防松一般符合设计要求7 螺栓防卸一般符合设计要求8 脚钉一般符合设计要求9 螺栓紧固一般符合现行GB 50233-2014《110kV~750kV架空输电线路施工及验收规范》第7.1.6条规定,且紧固率:组塔后不小于95%;架线后不小于97%架线前架线后10 螺栓穿向一般符合现行GB 50233-2014《110kV~750kV架空输电线路施工及验收规范》第7.1.4条规定11 保护帽一般符合设计要求注:a 高塔指塔高在100m以上的铁塔。

评定桩号2塔号2塔型2B7-JC1呼称高(m)24 施工日期2017年6月18日塔全高(m)33.5检查日期2017年6月25日序号检查(检验)项目性质评定标准(允许偏差)检查结果评定1 部件规格、数量主控符合设计要求符合设计要求优良2 节点间主材弯曲主控1/750 1/800优良3 转角塔、终端塔倾斜主控符合设计要求架线前优良架线后4 直线塔结构倾斜(%)一般一般塔:0.3高塔a:0.150.24 优良5 螺栓与构件面接触及出扣情况一般符合现行GB 50233-2014《110kV~750kV架空输电线路施工及验收规范》第7.1.3条规定紧密一致优良6 螺栓防松一般符合设计要求符合设计要求优良7 螺栓防卸一般符合设计要求符合设计要求优良8 脚钉一般符合设计要求符合设计要求优良9 螺栓紧固一般符合现行GB 50233-2014《110kV~750kV架空输电线路施工及验收规范》第7.1.6条规定,且紧固率:组塔后不小于95%;架线后不小于97%架线前98%优良架线后99%10 螺栓穿向一般符合现行GB 50233-2014《110kV~750kV架空输电线路施工及验收规范》第7.1.4条规定一致美观优良11 保护帽一般符合设计要求平整美观优良注:a 高塔指塔高在100m以上的铁塔。

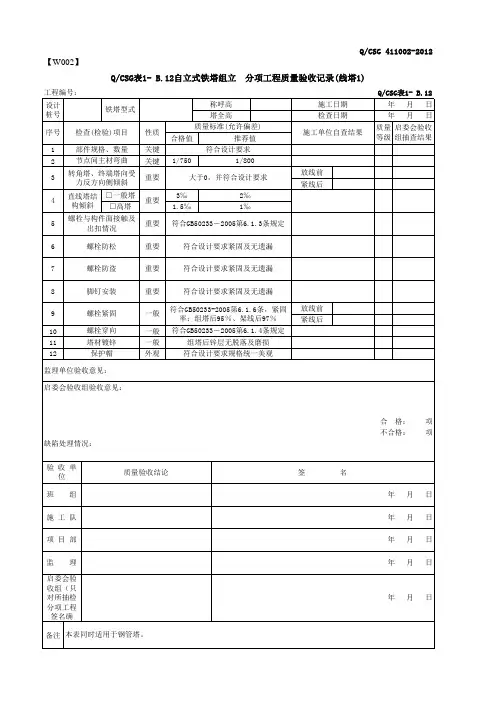

1- B.12自立式铁塔组立 分项工程质量验收记录(线塔1)

1- B.12自立式铁塔组立  分项工程质量验收记录(线塔1)
Q/CSG 411002-2012
【W002】 Q/CSG表1- B.12自立式铁塔组立
工程编号: 设计 桩号 序号 1 2 3 4 5 6 7 8 9 10 11 12 铁塔型式 检查(检验)项目 部件规格、数量 节点间主材弯曲 转角塔、终端塔向受 力反方向侧倾斜 直线塔结 构倾斜 □一般塔 □高塔 性质 关键 关键 重要 重要 重要 重要 重要 重要 一般 一般 一般 外观 3‰ 1.5‰ 1/750 称呼高 塔全高 质量标准(允许偏差) 合格值 推荐值 符合设计要求 1/800 放线前 紧线后 施工日期 检查日期 施工单位自查结果
分项工程质量验收记录(线塔1)
Q/CSG表1- B.12 年 年 月 月 日 日
质量 启委会验收 等级 组抽查结果
大于0,并符合设计要求 2‰ 1‰
螺栓与构件面接触及 出扣情况 螺栓防松 螺栓防盗 脚钉安装 螺栓紧固 螺栓穿向 塔材镀锌 保护帽
符合GB50233-2005第6.1.3条规定 符合设计要求紧固及无遗漏 符合设计要求紧固及无遗漏 符合设计要求紧固及无遗漏 符合GB50233-2005第6.1.6条,紧固 率:组塔后95%、架线后97% 符合GB50233-2005第6.1.4条规定 组塔后锌层无脱落及磨损 符合设计要求规格统一美观 放线前 紧线后
监理单位验收意见: 启委会验收组验收意见:
合 缺陷处理情况: 验 收 单 位 班 组
格:
项 项
不合格:
质量验收结论ຫໍສະໝຸດ 签名 年 月 年 月 年 月 年 月 日 日 日 日
施 工 队 项 目 部 监 理
启委会验 收组(只 对所抽检 分项工程 签名确 备注 本表同时适用于钢管塔。
年 月

自立式钢管杆组立检查及评级记录(线塔5)

自立式钢管杆组立检查及评级记录(线塔5)
自立式
工程名称:
设计
桩号
杆塔型式
呼称高
施工日期
年月日
杆全高
检查日期
年月日
序号
检查(检验)项目
性质
质量标准(允许偏差)
检查结果
评定
合格值
推荐值
1
钢杆规格、数量
关键
设计值:
符合设计要求
2
钢杆焊接质量
关键
符合GB 50205—2001规定
3
转角终端杆向受力
反方向侧倾斜
关键
大于0,并符合设计要求
4
结构倾斜
重要
12
螺栓穿向
一般
符合GB 50233—2005
第6.1.4条规定
13
保护帽
外观
符合设计要求
规格统一美观
备注
L为分段或整根电杆弯曲的对应长度。
评级
监理:质检员:施工负责人:检查人:
5‰
4‰
5
电杆弯曲
重要
2‰L
1.4‰L
6
直线杆横担高差
mm
重要
20
14
7
套接连接长度
mm
重要
不小于设计套接长度
8
螺栓防松和防盗
重要
符合设计要求
紧固及无遗漏
9
钢杆镀锌质量
一般
符合设计要求
10
爬梯安装
一般
符合设计要求
紧固整齐美观11螺Fra bibliotek紧固一般
符合GB 50233—2005
第6.1.6条规定
放线前
紧线后

自立式铁塔组立检查及评级记录!!

自立式铁塔组立检查及评级记录!!

自立式铁塔组立检查及评级记录表(线塔1)
监理:专职质检员:施工负责人:检查人:
填写说明
1.所有数值应按法定计量单位填写;
2.施工桩号:填写设计桩号或设计杆塔号;
3.运行塔号空栏不填;
4.塔型:填写设计塔型;
5.呼称高只填1个值,对有长短腿的铁塔,只填铁塔最长腿的呼称高;
6.施工日期:填写实际最后完成日期(最后组塔完成时间);
7.检查日期:填写班组检查日期;
8. 对于转角塔,需在备注栏内注明转角方向、角度(如:右转22°18′30″);9.评级栏:填写由监理公司和施工单位共同评审的评审意见结果,如“不合格”、“合格”、“优良”;要求检查项目对应的评级栏的“优良”或“合格”用打印字,备注对应的评级栏的“优良”或“合格”用手写。

10.无此项内容或不需要检查的内容:填写“/”;
11.签字栏:
检查人:施工班组自检人员;
施工负责人:班组长或队长;
专职质检员:项目部质检人员;
监理:监理人员;
12.装订线要求保证左边30mm;右边没有明确要求;个别栏内如字节过多,允许调整字体大小、栏目大小及行宽。

13.要求本检查与评级记录最终形成手写原始版记录1份,由施工单位保存备查,打印版记录根据归档需要做若干套份.。

表B.0.8 自立式铁塔组立检查及评定记录表(线塔1)

表B.0.8 自立式铁塔组立检查及评定记录表(线塔1)
主控
1/750
1/765
3
转角塔、终端塔倾斜
主控
符合设计要求
架线前
7.9‰
架线后
7‰
4
直线塔结构倾斜(%)
一般
一般塔:0.3
高塔a:0.15
5
螺栓与构件面接触及出扣情况
一般
符合现行GB50233-2014《110KV~750KV架空输电线路施工及验收规范》第7.1.3条规定
符合规范要求
6
螺栓防松
一般
符合规范要求
11
保护帽
一般
符合设计要求
符合设计要求
备注:a高塔指塔高在100m以上的铁塔。
评定
监理:专职质检员:施工负责人:检查人:
表B.0.8自立式铁塔组立检查及评定记录表(线塔1)
桩号
塔号
NA3
塔型
