C型与D型断路器区别
断路器A型、B型、C型和D型脱扣曲线的含义和用途
断路器A型、B型、C型战D型脱扣直线的含意战用途之阳早格格创做脱扣个性直线的意义，应用场合分歧会有分歧的个性直线（电流脱扣时间）.B个性适用于杂阻性背载战矮感照明回路；C个性适用于感性背载战下感照明回路；D个性适用于下感背载战较大冲打电流的配电系统；K个性适用于电机呵护战变压器配电系统；他们的热脱扣个性战电磁脱扣个性是纷歧样的个性字母后里的数字是指额定电流如果念有更深的相识可参照GB10963瞬时过载本领，B：2倍、C：5倍、D：10倍IEC60898 尺度确定的 III 级限流央供B 型直线：呵护短路电流较小的背载(呵护短路电流较小的背载)□脱扣个性: 瞬时脱扣范畴 (3～5) InC 型直线：呵护惯例背载战配电线缆(配电呵护)□脱扣个性: 瞬时脱扣范畴 (5～10) InD 型直线：呵护起动电流大的冲打性背荷 (如电效果，变压器等)(能源呵护)□脱扣个性: 瞬时脱扣范畴 (10～14) In ―――――――――――――――――对付于微型断路器去道，同有四种磁脱扣直线典型的断路器，脱扣直线A/B/C/D1、A型脱扣直线：磁脱扣电流为（23）In,适用于呵护半导体电子线路，戴小功率电源变压器的丈量回路或者线路少且电流小的系统2、B型脱扣直线：磁脱扣电流为（35）In，适用于呵护住户配电系统，家用电器的呵护战人身仄安呵护3、C型脱扣直线：磁脱扣电流为（510）In，适用于呵护配电线路以及具备较下交通电流的照明线路4、D型脱扣直线：磁脱扣电流为（1020）In，适用于呵护具备很下冲打电流的设备，如变压器，电磁阀等A个性：2倍额定电流，很少用，普遍用于半导体呵护；B 个性：2~3倍额定电流，普遍用于变压器侧的两次回路呵护；C个性：5~10倍额定电流，该个性是最时常使用的，普遍用于修筑照明用电等等；D个性：10~20倍额定电流，普遍用于能源配电.Ｋ个性（ABB博利），它主假如用于额定电流４０Ａ以下的电效果系统依照区别举止断路器个性采用。
断路器脱扣特性_A B C D
脱扣特性曲线的意思，应用场合不同会有不同的特性曲线（电流-脱扣时间）。
B特性适用于纯阻性负载和低感照明回路；C特性适用于感性负载和高感照明回路；D特性适用于高感负载和较大冲击电流的配电系统；K特性适用于电机保护和变压器配电系统；他们的热脱扣特性和电磁脱扣特性是不一样的特性字母后面的数字是指额定电流如果想有更深的了解可参照GB10963瞬时过载能力，B：2倍、C：5倍、D：10倍IEC60898 标准规定的III 级限流要求B 型曲线：保护短路电流较小的负载(保护短路电流较小的负载)□脱扣特性: 瞬时脱扣范围(3～5) InC 型曲线：保护常规负载和配电线缆(配电保护)□脱扣特性: 瞬时脱扣范围(5～10) InD 型曲线：保护起动电流大的冲击性负荷(如电动机，变压器等)(动力保护)□脱扣特性: 瞬时脱扣范围(10～14) InK型脱扣曲线：具备1.2倍热脱扣动作电流和8～14倍磁脱扣动作范围，适用于保护电动机线路设备，有较高的抗冲击电流能力―――――――――――――――――对于微型断路器来讲，共有四种磁脱扣曲线类型的断路器，脱扣曲线A/B/C/D 1、A型脱扣曲线：磁脱扣电流为（2-3）In,适用于保护半导体电子线路，带小功率电源变压器的测量回路或线路长且电流小的系统2、B型脱扣曲线：磁脱扣电流为（3-5）In，适用于保护住户配电系统，家用电器的保护和人身安全保护3、C型脱扣曲线：磁脱扣电流为（5-10）In，适用于保护配电线路以及具有较高接通电流的照明线路4、D型脱扣曲线：磁脱扣电流为（10-20）In，适用于保护具有很高冲击电流的设备，如变压器，电磁阀等如果是微断的话：B型是3~5倍额定电流时脱扣C型是5~10倍额定电流时脱扣D型是10~14倍额定电流时脱扣按断路器脱扣反时限的特性（也就是说过载电流越大，脱扣时间越短），和脱扣特性曲线图（主要是看在多大的电流下多长时间左右脱扣）。
然后按用电设备的要求来选用。

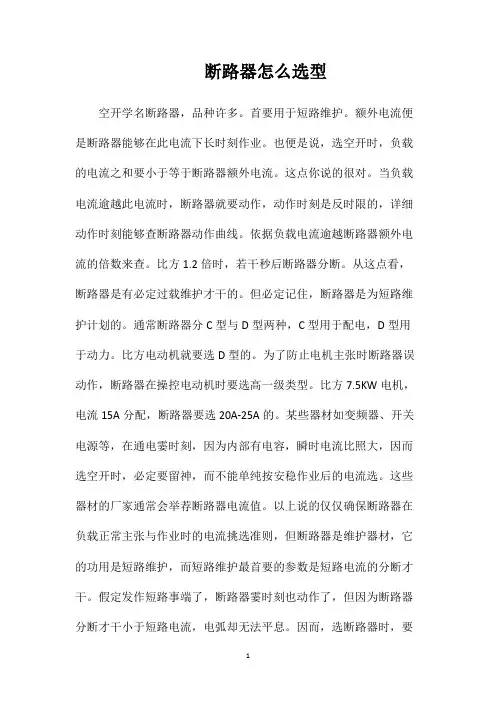

断路器怎么选型
断路器怎么选型空开学名断路器，品种许多。
首要用于短路维护。
额外电流便是断路器能够在此电流下长时刻作业。
也便是说，选空开时，负载的电流之和要小于等于断路器额外电流。
这点你说的很对。
当负载电流逾越此电流时，断路器就要动作，动作时刻是反时限的，详细动作时刻能够查断路器动作曲线。
依据负载电流逾越断路器额外电流的倍数来查。
比方1.2倍时，若干秒后断路器分断。
从这点看，断路器是有必定过载维护才干的。
但必定记住，断路器是为短路维护计划的。
通常断路器分C型与D型两种，C型用于配电，D型用于动力。
比方电动机就要选D型的。
为了防止电机主张时断路器误动作，断路器在操控电动机时要选高一级类型。
比方7.5KW电机，电流15A分配，断路器要选20A-25A的。
某些器材如变频器、开关电源等，在通电霎时刻，因为内部有电容，瞬时电流比照大，因而选空开时，必定要留神，而不能单纯按安稳作业后的电流选。
这些器材的厂家通常会举荐断路器电流值。
以上说的仅仅确保断路器在负载正常主张与作业时的电流挑选准则，但断路器是维护器材，它的功用是短路维护，而短路维护最首要的参数是短路电流的分断才干。
假定发作短路事端了，断路器霎时刻也动作了，但因为断路器分断才干小于短路电流，电弧却无法平息。
因而，选断路器时，要核算预期短路电流。
确保断路器分断才干大于预期短路电流。
断路器触及的东西许多：如直流怎么分断，挑选性（不能越级分断）怎么抵达等等。
断路器品种或许多。
各家的断路器功用也有纤细的纷歧样。
主张多看一些有关样本。
对于空开与断路器的叫法，空气开关是空气断路器俗称，通常用于低压，叫法与灭弧介质有关，还有真空与油式断路器，用在高压。
正式叫法都是断路器，没有哪家的样本管自个的断路器叫空开的。
如施耐德空开，小的叫微断，大一点的塑壳，再大的叫构造。
断路器A型B型C型和D型脱扣曲线的含义和用途
断路器A型B型C型和D型脱扣曲线的含义和用途文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]断路器A型、B型、C型和D型脱扣曲线的含义和用途脱扣特性曲线的意思，应用场合不同会有不同的特性曲线（电流-脱扣时间）。
B特性适用于纯阻性负载和低感照明回路；C特性适用于感性负载和高感照明回路；D特性适用于高感负载和较大冲击电流的配电系统；K特性适用于电机保护和变压器配电系统；他们的热脱扣特性和电磁脱扣特性是不一样的特性字母后面的数字是指额定电流如果想有更深的了解可参照GB10963瞬时过载能力，B：2倍、C：5倍、D：10倍IEC60898标准规定的III级限流要求B型曲线：保护短路电流较小的负载(保护短路电流较小的负载)□脱扣特性:瞬时脱扣范围(3～5)InC型曲线：保护常规负载和配电线缆(配电保护)□脱扣特性:瞬时脱扣范围(5～10)InD型曲线：保护起动电流大的冲击性负荷(如电动机，变压器等)(动力保护)□脱扣特性:瞬时脱扣范围(10～14)In？―――――――――――――――――对于微型断路器来讲，共有四种磁脱扣曲线类型的断路器，脱扣曲线A/B/C/D1、A型脱扣曲线：磁脱扣电流为（2-3）In,适用于保护半导体电子线路，带小功率电源变压器的测量回路或线路长且电流小的系统2、B型脱扣曲线：磁脱扣电流为（3-5）In，适用于保护住户配电系统，家用电器的保护和人身安全保护3、C型脱扣曲线：磁脱扣电流为（5-10）In，适用于保护配电线路以及具有较高接通电流的照明线路4、D型脱扣曲线：磁脱扣电流为（10-20）In，适用于保护具有很高冲击电流的设备，如变压器，电磁阀等A特性：2倍额定电流，很少用，一般用于半导体保护；B特性：2~3倍额定电流，一般用于变压器侧的二次回路保护；C特性：5~10倍额定电流，该特性是最常用的，一般用于建筑照明用电等等；D特性：10~20倍额定电流，一般用于动力配电.Ｋ特性（ABB专利），它主要是用于额定电流４０Ａ以下的电动机系统按照区分进行断路器特性选择。
A、B、C、D微型断路器的选择
A、B、C、D微型断路器的选择1、微型断路器A、B、C、D类型的选择断路器一般有四种跳闸特性，即A、B、C、D。
A型断路器：2倍额定电流，很少使用，一般用于半导体保护（一般使用熔断器）B型断路器：2-3倍额定电流，一般用于纯阻性负载和低压照明电路，常用于家用配电箱，保护家用电器和人身安全，目前使用较少。
C型断路器：5-10倍额定电流，需要在0.1s内跳闸，具有此特性的断路器最常用于保护连接电流较大的配电线路和照明线路。
D型断路器：10-20倍额定电流，主要用于瞬时电流较大的电器环境中，一般家庭使用较少。
适用于感性负载大、冲击电流大的系统，常用于保护冲击电流大的设备。
所谓的多重电流：就是抗冲击电流。
开关在一定时间内不跳闸。
其特点是避免冲击电流。
低压断路器分闸型式选择：断路器分闸型式有过流分闸、欠压分闸、并联分闸等。
过电流脱扣器：又可分为过载脱扣器和短路电流脱扣器，具有长延时、短延时和瞬时性，过电流脱扣器是最常用的。
过电流脱扣器动作电流的整定值可以是固定的，也可以是可调的，通常用旋转或调节杆来调节。
有两种电磁过电流释放方式：固定式和可调式。
电子过电流释放通常是可调的。
断路器的分断能力：是指承受最大短路电流的能力，因此旋转断路器的分断能力必须大于其保护装置的短路电流。
过流脱扣器按安装方式：分为固定安装和模块安装。
固定装置是断路器和断路器出厂时加工成一个整体。
产品出厂后，释放器的额定电流不可调，模块化安装释放器作为断路器的安装模块，可以随时调整，具有很强的灵活性。
瞬时型：0.02s，用于短路保护；短延时型：0.1-0.4s，用于短路和过载保护；长延时型：小于10s，用于过载保护；目前常用的DZ系列空气开关（带漏电保护的小型断路器）有以下规格:C16、C25、C32、C40、C60、C80、C100等，其中C代表C的跳闸电流特性，即跳闸电流，如C20代表20a的跳闸电流，跳闸特性为C曲线。
3500W热水器安装一般选用C20断路器，6500w热水器安装一般采用C32断路器。
关于四极断路器的选用
关于四极断路器的选用四极断路器（4P）分为A、B、C、D四种：A：N极不安装过电流脱扣器，且N极始终接通，不与其它三极一起合分。
B：N极不安装过电流脱扣器，且N极与其他三极一起合分。
C：N极安装过电流脱扣器，且N极与其他三极一起合分。
D：N极安装过电流脱扣器，且N极始终接通，不与其它三极一起合分。
这里有两个问题要注意：1在用四极的场合，一定要注明是选用产品中哪一种，因为同为四极，但在N线上有无安装过电流脱扣器，其作用和目的是不同的。
N线上安装过电流脱扣器，它可以用在三相四线配电的单相负荷为主的线路中，或使用在产生大量谐波的非线性负荷 如气体放电灯，可控硅调光、调速线路中，或其它有一些有特殊要求的场合。
一般设备回路可选用N线不装过电流脱扣器的断路器。
2实际上，A、D两种虽然称为四极断路器，但它的N极始终接通，并不随其它三极一起合分，因此，此类MCCB俗称“假四极”即为3P+N，与三极MCCB无本质的区别，它比三极唯一有用的是在成套柜中，线路的进出可能方便一些。
因此，这类断路器只能适合应用在三相负荷但又有少量的单相负荷场合（如有控制电源采用220V的成套系统）。
如果选择错了，不但起不到保护作用，反而要出大问题。
对于下列情况，有必要选用四极断路器；一是有双电源切换要求的系统必须选用四极断路器，以满足整个系统的维护、测试和检修时的隔离需要；二是住宅每户单相总开关应选用带N极的二极开关（可用四极断路器）；三是剩余电流保护器，必须保证所保护的回路中的一切带电导线断开，因此对具有剩余电流动作保护要求的回路，均应选用带N极的漏电断路器。
目前国内市场供应的四极塑壳式断路器有六种型式；1断路器的N极不带过电流脱扣器，N极与其他三个相线一起合分电路。
2断路器的N极不带过电流脱扣器，N极始终接通，不与其他三个极一起断开。
3、断路器N极带过电流脱扣器，N极与其他三个相线一起合分电路。
4、断路器的N极带过流脱扣器，N极始终接通，不与其他三个相线一起断开。
空开c型和d型的区别
空开c型和d型的区别
空气开关又称断路器。
断路器中有两种脱扣器，一种是过电流脱扣器（又称延时脱扣器），由双金属片机构组成，用于过负载爱护。
一种是瞬时脱扣器，由电磁机构组成，用于短路瞬时爱护。
瞬时脱扣特性分C、D两种。
设断路器额定电流为In，C型的整定电流为5～10In，D型的整定电流为10～14In。
一般起动电流不大的用电设备如家电选C型，起动电流大的用电设备如重载电动机选D型，以免起动时断路器误动作。
D型开关可以躲过短时冲击电流，一般用于电机电源开关。
C型开关一般用于掌握电源及无冲击电流负荷电源开关。
对于微型断路器来讲，共有四种磁脱扣曲线类型的断路器，脱扣曲线A/B/C/D
1、A型脱扣曲线：磁脱扣电流为（2-3）In,适用于爱护半导体电子线路，带小功率电源变压器的测量回路或线路长且电流小的系统
2、B型脱扣曲线：磁脱扣电流为（3-5）In，适用于爱护住户配电系统，家用电器的爱护和人身平安爱护
3、C型脱扣曲线：磁脱扣电流为（5-10）In，适用于爱护配电线路以及具有较高接通电流的照明线路
4、D型脱扣曲线：磁脱扣电流为（10-20）In，适用于爱护具有很高冲击电流的设备，如变压器，电磁阀等。
1。
微型断路器的A、B、C、D型原来是这样选择
微型断路器的A、B、C、D型原来是这样选择微型断路器的A、B、C、D型原来是这样选择的原创：红豆杉电圈360 8月23日断路器通用的脱扣特性有A、B、C、D四种。
那么我们该如何选择呢？D型断路器：10-20倍额定电流，主要在用电器瞬时电流较大的环境，一般家庭也比较少用，适用于高感负载和较大冲击电流的系统，常用于保护具有很高冲击电流的设备，如电动机等。
C型断路器：5-10倍额定电流，需在0.1秒内脱扣，该特性的断路器最为常用，常用于保护配电线路以及具有较高接通电流的照明线路。
B型断路器：2-3倍额定电流，一般用于纯阻性负载和低压照明回路，常用于住户的配电箱，保护家用电器和人身安全，目前使用较少。
A型断路器：2倍额定电流，很少使用，一般用于半导体保护（一般情况下都使用保险丝）；所谓的多少倍电流，就是抗冲击电流，承受一定的持续时间开关不跳闸，它的特性就是避开冲击电流。
低压断路器的脱扣器选型：断路器的脱扣器型式有过电流脱扣器、欠电压脱扣器、分励脱扣器等。
过电流脱扣器还可以分为过载脱扣器和短路电流脱扣器，并有长延时、短延时、瞬时之分，过电流脱扣器最为常用。
过电流脱扣器其动作电流整定值可以是固定的也可以是可调的，调节时通常利用旋转或者是调节杠杆。
电磁式过电流脱扣器同样的有固定和可调两种。
而电子式过电流脱扣器一般都是可调的。
断路器的分断能力指的就是能够承受最大的短路电流，所以旋转断路器的分断能力必须大于其保护设备的短路电流。
过电流脱扣器按安装方式又可以分为固定安装或模块安装，固定安装为在出厂时脱扣器和断路器就加工成一体，一旦出厂后其脱扣器的额定电流不可调，而模块化安装脱扣器作为断路器的一个安装模块，可以随时可调，灵活性强。
瞬时型：0.02S，用于短路保护；短延时型：0.1-0.4S，用于短路、过载保护；长延时型：小于10S，用于过载保护；目前常用的DZ系列空气开关（带漏电保护的小型断路器），常见的规格有：C16、C25、C32、C40、C60、C80、C100等，其中C代表脱扣电流特性为C，即起跳电流，例如C20表示起跳电流为20A,跳闸特性为C曲线，一般安装3500W 热水器要选择C20的断路器，安装6500W热水器要用C32的断路器。
微型断路器脱扣曲线
微型断路器脱扣曲线是指微型断路器在不同电流负载下的脱扣时间与电流之间的关系曲线。
它用于描述微型断路器在过载或短路情况下的保护特性。
微型断路器脱扣曲线通常分为B、C、D 三种类型，它们的脱扣特性不同，适用于不同的负载类型和应用场合。
B 型脱扣曲线：用于保护电动机和其他感性负载。
在短路情况下，B 型脱扣曲线具有较短的脱扣时间，可以快速切断短路电流，保护设备和线路。
C 型脱扣曲线：用于保护照明和其他阻性负载。
C 型脱扣曲线的短路脱扣时间比B 型长，但比
D 型短，能够在短路时提供一定的延时，以避免误动作。
D 型脱扣曲线：用于保护高感性负载，如变压器等。
D 型脱扣曲线的短路脱扣时间最长，可以在短路时提供更长的延时，以适应高感性负载的起动电流。
通过选择合适的微型断路器脱扣曲线，可以确保在不同的负载类型和应用场合下，微型断路器能够提供可靠的过载和短路保护。
关于C型及D型空开的选用
关于C型及D型空开的选用
C型脱扣曲线的瞬动为5-10ln，D型的为10-14ln。
当空调回路电流处于5-10ln时，若此时选用C型断路器，则断路器会瞬时脱扣；若此时为D型断路器，5ln对应的动作时间约为2-10s内，9.xln(但是又未达到10ln)对应的动作时间约为0.7-3s内，D型仍处于反时限动作，不会瞬时动作。
如果家用分体空调（主要应该是压缩机的功率）的启动电流不大于5ln，则选用C型或者D 型均可；若会大于5ln，建议还是选用D型。
（启动电流按7.2In”，这是鼠笼电机的启动电流）例如：压缩机In=5.6A，启动电流按7.2In=40.3A。
1、如果选用C型微断（5～10In），选额定电流10A时，瞬时脱扣电流为50A，能躲过启动电流；
2、如果选用D型微断（10～20In），选额定电流6A时，瞬时脱扣电流为60A，也能躲过启动电流。
小型断路器C型和D型有什么区别-如何选择-
小型断路器C型和D型有什么区别?如何选
择?
用作电动机启动的小型断路器应当是D型的，C型的用作配电掌握和照明用，D型的要比C型的短路分段倍数大，比如额定32A的开关，D的短路分段力量也许是额定的7-10倍，C的也许为4-7倍。
体积小安装便利使用敏捷，广泛的应用在用电系统中。
小型断路器具有短路爱护（电磁脱扣）过载爱护（双金属片热脱扣)。
小型断路器搭配了漏电脱扣附件就组成我们最常见的漏电爱护器。
小型断路器常见的有C型和D型。
爱护原理短路爱护：当线路发生短路故障短路电流特别大，利用电磁线圈的电磁力去驱动线圈里面的铁芯推动推杆，推杆顶开锁扣，实现分断功能时间小于等于0.1秒。
过载爱护：当线路发生过载故障时电流超过额定电流而且小于设定的短路电流值，过载电流使热双金属元件弯曲并推动锁扣，从而实现分断断路器的功能，时间依据电流大小的不同有相应的延时。
C型与D型区分
C型与D型的区分在于短路瞬时脱扣电流的不同，过载爱护是相同的。
C型：磁脱扣电流为（5-10）In，就是说当电流10倍额定电流时跳闸，动作时间小于等于0.1秒。
适用于爱护常规负载和照明线路。
（家用都是用C型的多）
D型：磁脱扣电流为（10-20）In，就是说当电流20倍额定电流时跳闸，动作时间小于等于0.1秒。
适用于爱护具有很高冲击电流的设备,启动电流较大的负载，像直接启动的小电机之类的。
C型与D型断路器区别
C型与D型断路器区别内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）断路器的C特性适用于感性负荷和高感照明系统的线路保护；断路器的D特性适用于高感性负荷和有较大冲击电流的供配电线路保护；两者最大的差别是对“较大冲击电流”的抗冲击能力。
通俗的说就是C适用于照明，D适用于动力。
C型和D型脱扣器的区别是他们的瞬时脱扣电流值不一样（即额定电流Ie的倍数），所以说选择C型脱扣器还是D型脱扣器要根据负荷的种类和性质来决定。
断路器的C特性适用于感性负荷和高感照明系统的线路保护；断路器的D特性适用于高感性负荷和有较大冲击电流的供配电线路保护；两者最大的差别是对“较大冲击电流”的抗冲击能力。
电动机的启动冲击电流在具有D特性断路器的有效保护下，有效地保护了本级的设备及线路，至于其上级是否为D、C特性均不再重要；除非该级D特性断路器选型过大，在短路状态下上级断路器先于其动作.按照国标来说，合格的d型断路器的脱扣电流应在额定电流的10-14倍，c型断路器的脱扣电流在额定电流的5-10倍，主要看你的线路设计电流与你所选的开关额定电流需要适合。
在合理的情况下，c型一般适用于照明线路，d型适用于工业。
用作电动机启动的小型断路器应该是D型的，C型的用作配电控制和照明用，D型的要比C型的短路分段倍数大，比如额定32A的开关，D的短路分段能力大概是额定的7-10倍，C的大概为4-7倍。
所谓C型曲线、D型曲线实际上是说断路器脱扣器的特性曲线。
脱扣器特性曲线一般有三种：分别为B、C、D三种曲线。
B型脱扣电流＞3～5In，C型脱扣电流＞5～10In，D型脱扣电流＞10～50In。
B曲线大多用于电子设备负荷；C曲线使用比较普遍，以照明负荷为主；D曲线几乎都用在动力负荷。
配电保护和动力保护应对的能力不同。
请参考和D曲线，说通俗一点就是所带负载是重载，例如水泵，起动电流会很大，配电保护可能会跳闸，而动力保护一般不会，至于能承受的是的几倍，各家元件厂不太一样，配电大概是8倍左右，动力14倍左右吧。
自动化电气元器件介绍与使用
漫反射型光电开关的应用
请思考如何将光电开关用于卫生间的自动冲 水设备
其他光电传感器外形
（3）电感接近开关
电感式接近开关属于电感式传感器的 一种，是利用涡流效应制成的有开关 量输出的位置传感器由LC高频振荡器 和放大处理电路组成，利用金属物体 在接近这个能产生电磁场的振荡感应 头时，使物体内部产生涡流。从而使 电路的参数发生变化，由此识别有无 物体接近，来控制开关的通断
作用：可实现短路、过载、失压保护。
结构：
过流 脱扣器
欠压 脱扣器
工作原理：过流时，过流脱扣器将脱钩顶开，断开电 源；欠压时，欠压脱扣器将脱钩顶开，断开电源。
2、按钮
常闭按钮
按钮常用于接通和断开控制电路。 常开按钮
按钮开关的外形和符号
复合按钮
(a) 外形图
(b) 结构
结
构1 符 号
2 3
SB
1 43
各类接近开关的图形符号
（4）光电编码器
1、增量式编码器（相对式编码器） 转轴 LED 光栏板及辨向用的A、B狭
缝
光敏元件
A B C
盘码及 狭缝
零位标志
光电编码器---增量式
增量式光电编码器 的测量精度取决于 它所能分辨的最小 角度，而这与码盘 圆周上的狭缝条纹 数n 有关。
在上图的码盘里 圈，还有一根狭缝C， 每转能产生一个脉冲， 该脉冲信号又称“一 转信号”或零标志脉 冲，作为测量的起始 基准。
SB
按钮帽
复位弹簧 支柱连杆
常闭静触头
2
桥式动触头
4
常开静触头
外壳
SB
名 常闭按钮 称 (停止按钮)
常开按钮 (起动按钮)
复合按钮
断路器脱扣方式及含义
断路器脱扣方式与含义电气常识2010-05-26 09:13:48 阅读623 评论1 字号：大中小订阅断路器的脱扣方式分为B\C\D等方式，其含义和用途说明如下：一、B-保护电子类负载。
C-保护常规负载和配电线缆。
D-保护启动电流大的冲击性负荷（电动机、变压器等）。
二、C型是5-10倍，保护常规负载和配电线缆D型是10-20倍，保护启动电流大的冲击性负荷。
三、B: 脱口电流3-5In,适用于无感或微感电路;C: 脱口电流5-10In,适用于照明或阻性电路；D: 脱口电流10-20In,适用于动力或感性电路；四、B型对低感性和无冲击电流的配电系统提供保护C型对感性负荷和高干照明系统提供保护D型对高感性负荷和有较大冲击电流产生的配电系统提供保护五、漏电断路器型号4300A和4300B的区别：A型是N极不安装过电流脱扣器，且N极始终连通，不与其它三极一起合分；B型是N极不安装过电流脱扣器，且N极与其它三极一起合分。
六、FAM2-100L/4300 -100A (0.3A,0.4S)这个断路器的型号的意思：FAM2----厂家命名型号+系列号，沈阳金钟宏特电器有限公司产品，塑壳断路器100L----100A壳架（塑壳断路器），L表示带漏电脱扣功能4300----4表示4极，300指脱扣器类型，热磁脱扣0.3A----简略表示，漏电动作电流为0.3A0.4S----漏电脱扣动作时间为0.4秒FAP-----沈阳金钟宏特电器有限公司产品，微型断路器类别中的隔离开关125A/3----125A，3极七、断路器型号EZD-100E/3300 100A的含义：这是一个错误的型号书写方式。
EZD是施耐德电气的经济型塑壳断路器，型号应为：EZD100E/3P 100A100：壳架等级电流100AE：塑壳断路器的短路分断能力级别，E为较低级，M为较高级，H为高分断级别。
100A：塑壳断路器整定电流至于3300，则是国产塑壳断路器的断路器的规格代号。
断路器A型 B型 C型和D型脱扣曲线的含义和用途
断路器A型、B型、C型和D型脱扣曲线的含义和用途脱扣特性曲线的意思，应用场合不同会有不同的特性曲线（电流-脱扣时间）。
B特性适用于纯阻性负载和低感照明回路；C特性适用于感性负载和高感照明回路；D特性适用于高感负载和较大冲击电流的配电系统；K特性适用于电机保护和变压器配电系统；他们的热脱扣特性和电磁脱扣特性是不一样的特性字母后面的数字是指额定电流如果想有更深的了解可参照GB10963瞬时过载能力，B：2倍、C：5倍、D：10倍IEC60898 标准规定的 III 级限流要求B 型曲线：保护短路电流较小的负载(保护短路电流较小的负载)□脱扣特性: 瞬时脱扣范围 (3～5) InC 型曲线：保护常规负载和配电线缆(配电保护)□脱扣特性: 瞬时脱扣范围 (5～10) InD 型曲线：保护起动电流大的冲击性负荷 (如电动机，变压器等)(动力保护)□脱扣特性: 瞬时脱扣范围 (10～14) In―――――――――――――――――对于微型断路器来讲，共有四种磁脱扣曲线类型的断路器，脱扣曲线A/B/C/D1、A型脱扣曲线：磁脱扣电流为（2-3）In,适用于保护半导体电子线路，带小功率电源变压器的测量回路或线路长且电流小的系统2、B型脱扣曲线：磁脱扣电流为（3-5）In，适用于保护住户配电系统，家用电器的保护和人身安全保护3、C型脱扣曲线：磁脱扣电流为（5-10）In，适用于保护配电线路以及具有较高接通电流的照明线路4、D型脱扣曲线：磁脱扣电流为（10-20）In，适用于保护具有很高冲击电流的设备，如变压器，电磁阀等A特性：2倍额定电流，很少用，一般用于半导体保护；B特性：2~3倍额定电流，一般用于变压器侧的二次回路保护；C特性：5~10倍额定电流，该特性是最常用的，一般用于建筑照明用电等等；D特性：10~20倍额定电流，一般用于动力配电.Ｋ特性（ABB专利），它主要是用于额定电流４０Ａ以下的电动机系统按照区分进行断路器特性选择。
d型断路器和c型断路器的区分方法_概述说明
d型断路器和c型断路器的区分方法概述说明1. 引言1.1 概述在现代电气领域中，断路器是一种非常重要的保护设备。
而在选择断路器时，经常会遇到D型断路器和C型断路器两种选项。
这两种类型的断路器虽然在工作原理、触发方式以及适用场景上有所不同，但是很多人对它们之间的区分方法并不清楚。
因此，本文将详细介绍D型断路器和C型断路器的区别，并提供鉴别这两者的方法。
1.2 文章结构本文主要由以下几个部分组成：引言：简要介绍文章内容和结构。
D型断路器和C型断路器的基本原理：详细解释D型和C型断路器各自的工作原理。
D型断路器和C型断路器的区别：列举触发方式、跳闸速度以及适用场景等方面的差异。
鉴别D型和C型断路器的方法：介绍外观特征对比法、规格参数对比法以及测试方法对比法等方法来辨识这两种类型的断路器。
结论与总结：总结文章主要内容，强调正确选择合适类型的重要性，并给出选择建议。
1.3 目标本文的主要目标是向读者清晰地介绍D型断路器和C型断路器的区分方法。
通过阅读本文，读者将能够更好地理解这两种类型的断路器，并能够正确地鉴别它们。
同时，本文还强调了选择合适类型的重要性以及对系统安全和稳定性的影响，帮助读者在实际应用中做出明智的决策。
2. D型断路器和C型断路器的基本原理2.1 D型断路器的工作原理D型断路器是一种电气保护装置，主要用于在电路中发生过载或短路时切断电流。
D型断路器采用了磁性和热性两种触发方式，并且具有较低的动作电流阈值。
在正常情况下，D型断路器中的电流通过热继电器和磁铁继电器两个部分进行保护。
当线路中的电流超过设定值时，热继电器会感应到温度上升，并传递信号给磁铁继电器。
同时，磁铁继电器会产生一个强大的吸力使得触发机构打开并切断电流。
这样就可有效保护线路免受过载和短路等故障场景的损害。
2.2 C型断路器的工作原理与D型断路器相比，C型断路器在过载保护方面更具灵敏性。
它可以保护各种类型的负载设备，如灯具、插座和马达等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
C型与D型断路器区别 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】
断路器的C特性适用于感性负荷和高感照明系统的线路保护；
断路器的D特性适用于高感性负荷和有较大冲击电流的供配电线路保护；
两者最大的差别是对“较大冲击电流”的抗冲击能力。
通俗的说就是C适用于照明，D适用于动力。
C型和D型脱扣器的区别是他们的瞬时脱扣电流值不一样（即额定电流Ie的倍数），所以说选择C型脱扣器还是D型脱扣器要根据负荷的种类和性质来决定。
断路器的C特性适用于感性负荷和高感照明系统的线路保护；
断路器的D特性适用于高感性负荷和有较大冲击电流的供配电线路保护；
两者最大的差别是对“较大冲击电流”的抗冲击能力。
电动机的启动冲击电流在具有D特性断路器的有效保护下，有效地保护了本级的设备及线路，至于其上级是否为D、C特性均不再重要；除非该级D特性断路器选型过大，在短路状态下上级断路器先于其动作.
按照国标来说，合格的d型断路器的脱扣电流应在额定电流的10-14倍，c型断路器的脱扣电流在额定电流的5-10倍，主要看你的线路设计电流与你所选的开关额定电流需要适合。
在合理的情况下，c型一般适用于照明线路，d型适用于工业。
用作电动机启动的小型断路器应该是D型的，C型的用作配电控制和照明用，D型的要比C型的短路分段倍数大，比如额定32A的开关，D的短路分段能力大概是额定的7-10倍，C的大概为4-7倍。
所谓C型曲线、D型曲线实际上是说断路器脱扣器的特性曲线。
脱扣器特性曲线一般有三种：分别为B、C、D三种曲线。
B型脱扣电流＞3～5In，C型脱扣电流＞5～10In，D型脱扣电流＞10～50In。
B曲线大多用于电子设备负荷；C曲线使用比较普遍，以照明负荷为主；D曲线几乎都用在动力负荷。
配电保护和动力保护应对的能力不同。
请参考和D曲线，说通俗一点就是所带负载是重载，例如水泵，起动电流会很大，配电保护可能会跳闸，而动力保护一般不会，至于能承受的是的几倍，各家元件厂不太一样，配电大概是8倍左右，动力14倍左右吧。
并不是说柜子是用于动力的，在配电成套厂一般泛指落地柜，相对于挂墙的非而言。
由于早些年动力用的大多数是落地柜，因此逐渐演变成把落地柜和等同起来了，现在市场上对于三箱类的产品叫法比较混乱，据我所知光“非标”的概念在配电领域就有4种不同的理解。
因此建议你不要太纠结叫法，比如叫张三你可以叫“张三”“小张”“小三”什么的都可以啊，没那么严谨的，老的叫法叫、电箱等等的也有。
总电源的大小、极数、类型应该由你的而定，一般630A以上用，以下用塑壳，电流小于63A的可以考虑，对脱扣要求高也可以选塑壳。
配电保护是配电系统用于防止分线路故障引起事故的保护；动力保护是防止设备故障扩大或漏电引起事故而设的保护。
配电柜的供电范围较动力柜大。
控制多个电动机和加热器的柜可用配电柜，经接触器向电机和加热器供电的柜可用动力柜。
