第一节一般规定
第6.1.1条空气调节用人工冷源制冷方式的选择，根据建筑物用途、所需制冷及冷水温度以及电源、水源和热源等情况，通过技术经济比较确定，并应符合下列要求：
一、民用建筑应采用氟利昂压缩式或溴化锂吸收式制冷。

二、生产厂房及辅助建筑物，宜采用氟利昂或氨压约定缩式制冷。

注：采用溴化锂吸收式和蒸汽喷式制冷时，尚应分别符合本规范第6.3.3和 6.3.4条的规定。

第6.1.2条选择制冷机时，台数不宜过多，一般不考虑备用，并应与空气调节负荷变化情况及运行调节要求相适应。

注：工艺有特殊要求必须连续运行的系统，可设置备用的制冷机。

第6.1.3条制冷量这580～1750KW（50*10～150*104kcal/h) 的制冷机房，当选用活塞式或螺杆式制冷机时，其台数不宜少于两台。

第6.1.4条大型制冷机房，当选用制冷量大于或等于1160KW(100*104kcal/h) 的一台或多台离凡式制冷机时，宜同时设置一台或两台制冷量较小的离心式，活塞式或螺杆式等压缩式制冷机。

第6.1.5条技术经济比较合理时，制冷机可按热泵特环工况应用。

第6.1.6条制冷装置和冷水系统的冷量损失，应根据计算确定。

概略计算时，可按下列数值选用：氟利昂直接蒸发式系统5%～10% 间接式系统10%～15%。

第6.1.7条冷却水的水温和水质，应符合下列要求：
一、制冷装置的冷却水进口温度，不宜高于表6.1.7所规定的数值；
二、冷却水的水质，应符合国家现行《工业循环冷却水处理设计规范》及有关产品对水质的要求。

冷却水进口温度表6.1.7
设备名称进口温度
制冷剂为氟利昂或氨的制冷压缩机的气缸水套32
卧式壳管式、套管式和组合式冷凝器32
立式壳管式和淋激式冷凝器33
溴化锂吸收式制冷机的吸收器32
溴化锂吸收式制冷机的冷凝器37
蒸汽喷射式制冷机的混合式冷凝器33
注：当制冷剂为氟利昂时，冷凝器冷却水的进口温度，可适当提高。

第6.1.8条非全天使用权但在整个夏季可能经常使用的大型公共建筑，技术经济比较合理时，其空气调节的冷水系统，可设置蓄冷水池。

蓄冷水池的蓄冷量，应根据建筑物的使用权要求和预冷时间，通过计算确定。

第6.1.9条必要时，开式冷水系统应设置蓄水箱。

蓄水箱的蓄水量，应按系统循环量的10%～25%确定。

第6.1.10条闭式冷水系统应设置膨胀水箱和排气、泄水装置。

第6.1.11条冷水泵（一次泵）的台数及流量，应与制冷机的台数及设计工况下的流量相对应。

二次泵的设置，应根据冷水系统的大小、各并联环路压力损失的差异程度、使用条件和调节要求等，通过技术经济比较确定。

第6.1.12条当厂区内或群体式民用建筑中有若干处需要用冷时，宜设置集中制冷机房供冷。

室外冷水管道的敷设，应根据不同情况采用架空敷设或沟内敷设，有条件时，亦可采用直接埋地不保温敷设。

第二节压缩式制冷
第6.2.1条选择制冷机时，某冷凝温度应符合下列规定：
一、水冷式冷凝器，宜比冷却水进出口平均温度高5～7℃；
注：当制冷剂为氟利昂-12时，窒比冷却水进出口平均温度高7～9℃；
二、风冷式冷凝器，应比夏季空气调节室外计算于球温度高15℃。

三、蒸发式冷凝器，宜比夏季空气调节室外计算于球温度高8～15℃。

第6.2.2条选择制冷机时，共蒸发温度应符合下列规定：
一、卧式壳管式蒸发器，宜比冷水出口温度低2～4℃，但不应低于2℃。

注：冷水出口温度不应低于5℃。

二、螺旋管式和直立管式蒸发器，宜比冷水出口温度低4～6℃;
三、直接蒸发表面式冷却器，应按本规范第5.5.4条;
第6.2.3条水冷式冷凝器的冷却水进出口温差，宜按下列数值选用：
立式壳管式冷凝器2～4℃
卧式壳管式、套管式和组合式冷凝器4～8℃
淋激式冷凝器2～3℃
注：冷却水进口温度较高时，温差应取较小值，进口温度较低时，温差应取较大值。

第6.2.4条风冷式冷凝器的空气进出口温差，不应大于8℃。

第6.2.5条压缩机气缸水套的冷却水出口温度，不应高于45℃。

第6.2.6条所有贮存制冷剂且在压力下工作的制冷设备和容器，应应设置安全阀。

氨制冷系统的排氨口必须装设排放管，排放管的出口，应高于周围50m内最高的建筑物的屋脊5m。

第 6.2.7条当设置两台或两台以上氟利昂压缩式制冷机时,各台的制冷剂管道,不得连通。

第6.2.8条压缩机吸气管的排气管的坡度及坡向，应符合下列要求：
一、氟利昂压缩机吸气管坡度，不得小于0.01，应坡向压缩机；
二、氨压缩机吸气管坡度，不得小于0.03，应坡向蒸发器；
三、压缩机排气管坡度，不得小于0.01，应坡向油分离器或冷凝；
第6.2.9条制冷剂排气管直径，应按其压力损失相当于制冷剂饱和温度的变化值确定。

制冷剂饱和温度的变化值，应符合下列要求：
一、氟利昂吸气管和排气管，不应大于1℃；
二、氟利昂吸气管，宜采用0.5～1℃；
三、氨吸气管、排气管和液体管，不宜大于0.5℃。

第三节热力制冷
第3.2.1条当有压力不低于30kPa(0.3kgf/cm2)的蒸汽或温度不低于80℃的热水等适宜的热源可资利用，且制冷量大于或等于350KW（30*104kcal/h)，所需冷水温度不低于5℃时，就采用溴化锂吸收式制冷。

注：有条件时，亦要采用直燃式溴化锂吸收式制冷机。

第3.2.2条选择溴化锂吸收式制冷时，除应符合本规范第3.1.6条的规定外，尚未应根据冷水和冷却水产生污垢的因素，对产冷量进行修正。

第3.2.3条溴化俚吸收式制冷系统中，宜装设贮液器，其容积应按贮存制冷系统中全部溴化锂溶液计算。

第3.2.4条当制冷量大于或等于470KW（40*104kcal/h) ，所需冷水温度为10～15℃，且厂区有压力不低于700 kPa(7kgf/cm2)的高压蒸汽可资利用时，可采用蒸汽喷射式制冷。

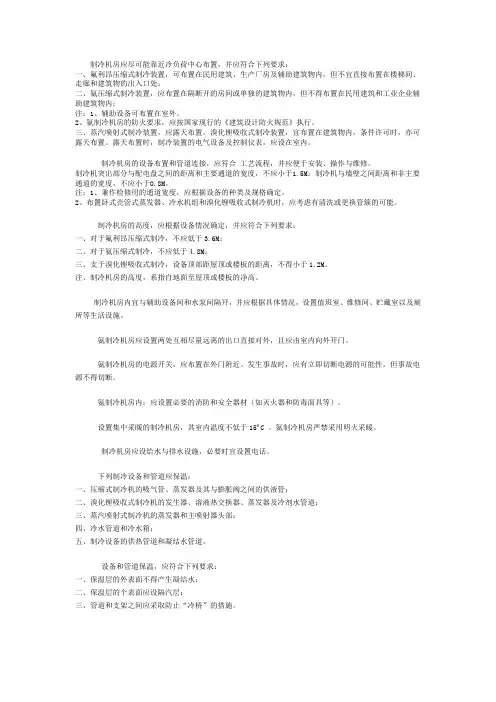

第四节机房设计、设备布置及其他
第3.3.1条制冷机房应尽可能靠近冷负荷中心布置，并应符合下列要求：
一、氟利昂压缩式制冷装置，可布置在民用建筑、生产厂房及辅助建筑物内，但不行直接布置在楼梯间、走廊和建筑物的出入口处；
二、氨压缩式制冷装置，应布置在隔断开的房间或单独的建筑物内，但不得布置在民用建筑和工业企业辅助建筑物内；
注：1、辅助设备可布置在室外。

2、氨制冷机房的防火要求，应按国家现行的《建筑设计防火规范》执行。

三、蒸汽喷射式制冷装置，应露天布置。

溴化锂吸收式制冷装置，宜布置在建筑物内，条件许可时，亦可露天布置。

露天布置时，制冷装置的电气设备及控制仪表，应设在室内。

第3.3.2条制冷机房的设备布置和管道连接，应符合工艺流程，并应便于安装、操作与维修。

制冷机突出部分与配电盘之间的距离和主要通道的宽度，不应小于1.5M；制冷机与墙壁之间距离和非主要通道的宽度，不应小于0.8M。

注：1、兼作检修用的通道宽度，应根据设备的种类及规格确定。

2、布置卧式壳管式蒸发器、冷水机组和溴化锂吸收式制冷机时，应考虑有清洗或更换管簇的可能。

第3.3.3条制冷机房的高度，应根据设备情况确定，并应符合下列要求：
一、对于氟利昂压缩式制冷，不应低于3.6M；
二、对于氨压缩式制冷，不应低于4.8M；
三、支于溴化锂吸收式制冷，设备顶部距屋顶或楼板的距离，不得小于1.2M。

注、制冷机房的高度，系指自地面至屋顶或楼板的净高。

第3.3.4条制冷机房内宜与辅助设备间和水泵间隔开，并应根据具体情况，设置值班室、维修间、贮藏室以及厕所等生活设施。

第3.3.5条氨制冷机房应设置两处互相尽量远离的出口直接对外，且应由室内向外开门。

第3.3.6条氨制冷机房的电源开关，应布置在外门附近。

发生事故时，应有立即切断电源的可能性，但事故电源不得切断。

第3.3.7条氨制冷机房内；应设置必要的消防和安全器材（如灭火器和防毒面具等）。

第3.3.8条设置集中条暖的制冷机房，其室内温度不低于15℃。

氨制冷机房严禁采用明火采暖。

第3.3.9条制冷机房应设给水与排水设施，必要时宜设置电话。

第3.3.10条下列制冷设备和管道应保温：
一、压缩式制冷机的吸气管、蒸发器及其与膨胀阀之间的供液管；
二、溴化锂吸收式制冷机的发生器、溶液热交换器、蒸发器及冷剂水管道；
三、蒸汽喷射式制冷机的蒸发器和主喷射器头部；
四、冷水管道和冷水箱；
五、制冷设备的供热管道和凝结水管道。

第3.3.11条设备和管道保温，应符合下列要求：
一、保温层的外表面不得产生凝结水；
二、保温层的个表面应设隔汽层；
三、管道和支架之间应采取防止"冷桥"的措施。
