低压断路器的选型与整定的基本原则

低压断路器的选型与整定的基本原则摘要:通过线路预期的短路电流选择低压断路器的类型与定值是较为繁琐的工作,简要阐述了低压断路器的类型选择,以及断路器定值计算的基本原则。

关键词:低压; 断路器;定值;基本原则1低压断路器的概述与分类低压断路器是低压配电系统中起同段控制及保护等作用的重要元件,又称自动开关,这种开关电器既能接通、承载以及分断正常电路条件下的电流,也能在规定的非正常(故障)电路条件下接通、承载(一定时间)和分断电流。

低压断路器的型式按结构可分为万能式断路器和塑壳式断路器两种;按动作速度可分为一般型和快速型两种。

交流快速型断路器,通常称为限流断路器,其分断时间短到足以使短路电流在达到预期峰值前即被分断。

如果按用途分类,低压断路器可分为配电断路器、电动机保护用断路器、灭磁断路器和漏电断路器等几种。

2低压断路器的种类选择在实际变电所运行当中,每一级断路器的选用都起到至关重要的作用,例如:一台功率较大的电动机在断路器的选型中,误选择了动作速度较慢的断路器,而上一级的进线选择了动作较快的断路器时,当该电动机发生短路或堵转时,该电动机自身起保护作用的断路器未来得及动作时,进线断路器判断出短路的发生先于下级断路器动作,这样容易引起全所停电,造成不必要的损失。

选择确定针对某项具体应用的合适电路保护器件并不困难,但确实需要费一番思考。

如果电气和电子设备在设计中采用了规格制定得偏松的电路保护器件,则设备将极易因功率冲击而遭到损坏并导致起火的灾难性后果,反之,如果采用规格制定得偏严的电路保护器件,将会引起令人生厌的频繁跳闸现象。

因此从实际出发,应从以下几点选择低压断路器:①了解保护的要求确定断路器的类型和保护形式;②断路器的额定工作电压应大于或等于线路电压;③配电线路中的上、下级断路器的保护特性应协调配合,下级的保护特性应位于上级保护特性的下方且不相交;④断路器的额定电流及过流脱扣器的额定电流应大于或等于被保护线路的计算电流;⑤断路器的极限分断能力应大于线路的最大短路电流的有效值;⑥断路器的长延时脱扣电流应小于导线允许的持续电流。

《断路器知识培训》课件

THANKS源自感谢观看等环境下的断路器型号。
断路器的使用方法与注意事项
正确安装和接线
按照电路要求正确安装和接线，确保接线牢固、接触良好。
操作规范
按照操作规范正确使用断路器，避免误操作导致设备损坏或安全事故。
操作前检查
在使用断路器前，应先检查其外观和指示器是否正常，如有异常应及时处理。
注意安全距离和绝缘保护
在使用和维护断路器时，应保持安全距离，并采取适当的绝缘保护措施。
断路器的发展趋势与未来展望
断路器技术的发展趋势
随着科技的不断进步，断路器技术也在不断发展。未来，断路器将会更加智能化、小型化、可靠化和长寿命化。新型的断路器将具有更高的分断能力和更短的切断时间，能够更好地满足电力系统和其他领域的需求。
智能断路器的应用前景
智能断路器是一种新型的断路器，它具有远程控制、监测和保护等功能。智能断路器可以通过通讯接口与上位机进行通讯，实现远程监控和控制。未来，智能断路器的应用将更加广泛，能够为电力系统和其他领域的设备提供更加可靠和安全的保护。
断路器的分类与特点
总结词
断路器有多种分类方式，包括按极数、按用途、按安装方式和按脱扣方式等。不同种类的断路器具有不同的特点和应用范围。
详细描述
断路器可以根据不同的标准进行分类。按极数可以分为单极、双极和三极断路器；按用途可以分为家用、工业用和商用以等；按安装方式可以分为固定式和抽屉式；按脱扣方式可以分为热磁脱扣、电子脱扣和混合脱扣等。不同种类的断路器具有不同的特点和应用范围，用户应根据实际需求选择合适的断路器。
02 03
断路器在家用电器领域的应用
在家用电器领域，断路器主要用于控制和保护电冰箱、洗衣机、空调等设备的电路。它可以防止电器设备过载、短路等故障，保障家庭用电安全。

低压断路器的选用原则

低压断路器的选用原则以下是选择低压断路器的几个重要原则：1.根据负载电流选择额定电流：低压断路器的额定电流应与负载电流相匹配。

负载电流是正常工作条件下的电流值。

通常，负载电流的选择是基于负载设备的额定工作电流。

负载的额定电流应小于或等于所选断路器的额定电流。

2.选择正确的额定电压级别：低压断路器的额定电压应与电缆和电线的额定电压相匹配，以确保正常运行和保护。

额定电压是指断路器可以安全处理的电压。

过高或过低的电压都可能损坏断路器，甚至造成火灾。

3.考虑短路电流：短路电流是电流突然增加到非常高水平的情况，通常由故障引起。

断路器必须能够在短路情况下迅速切断电流，并防止设备和电线受到过高的电流损坏。

因此，在选择低压断路器时，还必须考虑到系统的短路电流等级。

4.考虑环境条件：低压断路器应适应所在的环境条件。

例如，如果安装在潮湿或腐蚀性环境中，应优选防潮、防腐蚀的断路器。

如果安装在火灾风险较高的地方，还可以选择具有火灾防护功能的断路器。

5.考虑过载保护功能：低压断路器还应具备过载保护功能，以保护设备免受过载电流损害。

过载保护功能通常是通过热保护器或电磁继电器来实现的。

它可以检测到负载电流超过额定值，并在必要时切断电流。

6.考虑断路器的操作特性：低压断路器的操作特性可以根据所需的断开能力和短路保护选择。

例如，对于较高的负载和短路电流，需要选择具有较高断开能力和更好短路保护的断路器。

7.考虑断路器的可靠性和维护：选择可靠性高、维护方便的低压断路器有助于减少维修和停机时间。

最好选择经过认证的品牌和制造商的产品，以确保产品的质量和可靠性。

总之，在选择低压断路器时，需要综合考虑负载电流、额定电压、短路电流、环境条件、过载保护功能、操作特性、可靠性和维护等因素。

正确选择和使用低压断路器可以保护电路和设备的安全运行，提高电气系统的可靠性。

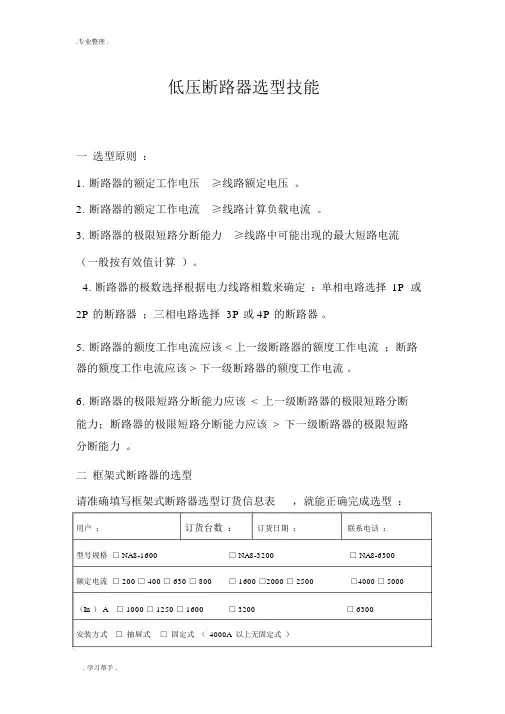

低压断路器选型技能
