热动力式疏水阀选型说明

合集下载

疏水阀选型

疏水阀选型

疏水阀选型必须提供疏水阀的疏水量也叫排水量(蒸汽消耗量)、疏水阀的工作压差、工作温度等工况参数,具体说明如下:1. 疏水阀的疏水量: 选用疏水阀时,必须按设备每小时的耗汽量乘以选用倍率2-3倍为最大凝结水量,来选择疏水阀的排水量。

才能保证疏水阀在开车时能尽快排出凝结水,迅速提高加热设备的温度。

疏水阀排放能量不够,会造成凝结水不能及时排出,降低加热设备的热效率。

(当蒸汽加热设备刚开始送汽时,设备是冷的,内部充满空气,需要疏水阀把空气迅速排出,再排大量低温凝结水,使设备逐渐热起来,然后设备进入正常工作状态。

由于开车时,大量空气和低温凝结水,较低的入口压力,使疏水阀超负荷运行,此时疏水阀要求比正常工作时的排水量大,所以按选用倍率2-3倍来选择疏水阀。

)2. 疏水阀的工作压差:选用疏水阀时,不能以公称压力选疏水阀,因为公称压力只能表示疏水阀体壳承受压力等级,疏水阀公称压力与工作压力的差别很大。

所以要根据工作压差来选择疏水阀的排水量。

工作压差是指疏水阀前的工作压力减去疏水阀出口背压的差值。

疏水阀后背压计算方式是:(当疏水阀后凝结水排入大气时,疏水阀的出口背压为零。

如果把疏水阀排出的冷凝水集中回收,此时,疏水阀的出口背压是回水管的阻力、回水管抬升高度、二次蒸发器(回水箱)内压力三者之和。

)3. 机械型疏水阀的阀座号:机械型疏水阀按不同的工作压差段,分成多种规格阀座孔径的“阀座号”,每个工作压差段与“阀座号”组成一条坐标曲线的排水量,不同“阀座号” 的疏水量有很大差别。

机械型疏水阀应根据工艺条件的最高工作压差和最大排水量两者相对应的坐标曲线来选合适的“阀座号”。

不能以公称压力来定“阀座号”,如果选错“阀座号”,有可能出现疏水阀不工作或设备存水,影响设备正常运行。

4. 疏水阀的工作温度:选用疏水阀时,要根据管道蒸汽最高温度来选择能满足工艺条件要求的疏水阀。

管道蒸汽最高温度超过公称压力相对应的饱和蒸汽温度称为过热蒸汽,在过热蒸汽管道选择疏水阀时,应选用高温高压过热蒸汽专用疏水阀。

热动力式疏水阀、进口热动力式疏水阀,(知识)(标准)(原理)(作用)(说明)

热动力式疏水阀、进口热动力式疏水阀,(知识)(标准)(原理)(作用)(说明)

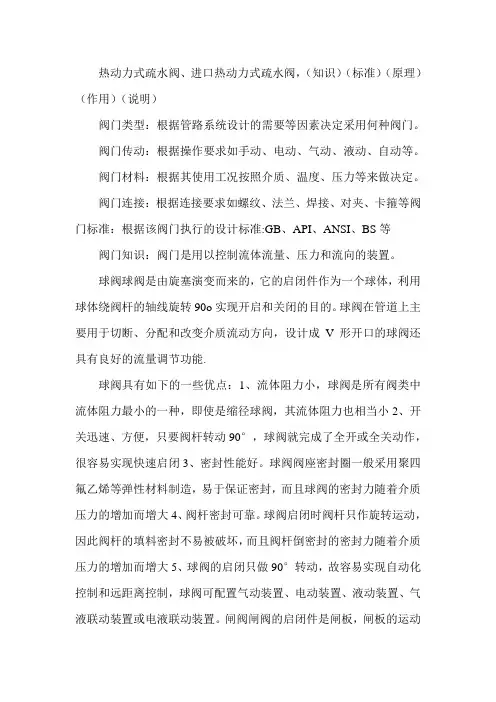

热动力式疏水阀、进口热动力式疏水阀,(知识)(标准)(原理)(作用)(说明)阀门类型:根据管路系统设计的需要等因素决定采用何种阀门。

阀门传动:根据操作要求如手动、电动、气动、液动、自动等。

阀门材料:根据其使用工况按照介质、温度、压力等来做决定。

阀门连接:根据连接要求如螺纹、法兰、焊接、对夹、卡箍等阀门标准:根据该阀门执行的设计标准:GB、API、ANSI、BS等阀门知识:阀门是用以控制流体流量、压力和流向的装置。

球阀球阀是由旋塞演变而来的,它的启闭件作为一个球体,利用球体绕阀杆的轴线旋转90o实现开启和关闭的目的。

球阀在管道上主要用于切断、分配和改变介质流动方向,设计成V形开口的球阀还具有良好的流量调节功能.球阀具有如下的一些优点:1、流体阻力小,球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小2、开关迅速、方便,只要阀杆转动90°,球阀就完成了全开或全关动作,很容易实现快速启闭3、密封性能好。

球阀阀座密封圈一般采用聚四氟乙烯等弹性材料制造,易于保证密封,而且球阀的密封力随着介质压力的增加而增大4、阀杆密封可靠。

球阀启闭时阀杆只作旋转运动,因此阀杆的填料密封不易被破坏,而且阀杆倒密封的密封力随着介质压力的增加而增大5、球阀的启闭只做90°转动,故容易实现自动化控制和远距离控制,球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。

闸阀闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关,不能作调节和节流闸阀具有如下的一些优点:1、流动阻力小。

阀体内部介质通道是直通的,介质成直线流动,流动阻力小2、启闭时较省力。

是与截止阀相比而言,因为无论是开或闭,闸板运动方向均与介质流动方向相垂直3、高度大,启闭时间长。

闸板的启闭行程较大,降是通过螺杆进行的4、水锤现象不易产生。

原因是关闭时间长5、介质可向两侧任意方向流动,易于安装。

闸阀通道两侧是对称的。

BTD52L 热动力型蒸汽疏水阀 - Spirax Sarco

BTD52L 热动力型蒸汽疏水阀 - Spirax Sarco

备件
图中实线部分所示为可供备件,虚线部分不作为备件提供。
可供备件
碟片
3
隔热罩
4
订购备件
请按上述说明订购备件,并标明疏水阀的型号和口径。 例:1-碟片组件,用于斯派莎克BTD52L ½" BSP热动力型蒸汽疏 水阀。
4 ((可选))
冷凝水量 kg/h
2
ᛂጮ
(不作备件提供)
Ӵኦ ᛂጮཛྷଋ
3
压差bar(×100=kPa)
口径和管道连接
¼",3/8",½"BSP或NPT螺纹连接。 ½"外径×16 swg (0.065")壁厚管端连接。
DIN 11850(series1)管端 12mm外径×1.0mm壁厚(DN 10) 18mm外径×1.0mm壁厚(DN 15)
ISO 1127(series1)管端 17.2mm外径×1.6mm壁厚(DN 10) 21.3mm外径×1.6mm壁厚(DN 15)
A
A1 A2 B
C
D
EF
G
螺纹
管端 卫生卡箍
BSP 或 NPT 65
-
-
36 53 15 40 38 38
所有口径
管端
65 123 65 36 51 14 40 37 38
0.45 0.45
0.45 0.45
0.55
隔热罩拆卸距离 G
可选
F D
排量
A2 卫生卡箍
A 螺纹 A1 管端
阀帽拆卸距离 E
C B
2
36 A /F
Nm 115 - 130
TI-P181-01 ST Issue 5
BTD52L热动力型蒸汽疏水阀

如何选择合适的疏水阀以优化蒸汽系统

如何选择合适的疏水阀以优化蒸汽系统

如何选择合适的疏水阀以优化蒸汽系统在工业生产和建筑供热系统中,蒸汽作为热能载体广泛应用。

然而,有效的蒸汽系统不仅依赖于其生成和分配,同样重要的是如何管理和排除系统中的凝结水。

此时,北高科阀门提醒您选用合适的疏水阀就显得尤为重要。

理解疏水阀的基本功能首先,了解疏水阀的基本功能是选择合适疏水阀的前提。

疏水阀的主要作用是排除蒸汽系统中的凝结水,同时阻止蒸汽逸出。

这看似简单的任务,对于系统的效率和性能有着直接的影响。

凝结水的存在会降低蒸汽温度,增加能源消耗,甚至引起水锤现象,损坏管道和设备。

选择合适的疏水阀类型圆盘式疏水阀适合低压小排量的蒸汽系统,如食品加工、纺织等行业。

这种类型的疏水阀结构简单,安装维护方便,但在高负荷下容易连续排放,造成蒸汽浪费。

浮球式疏水阀适用于排量较大、压力较为稳定的蒸汽系统,如轻工业和 HVAC 系统。

浮球式疏水阀对负载波动的适应性较好,能够保持较高的排水效率,减少蒸汽损失。

热动力式疏水阀用于需要快速排放大量凝结水的高压系统,如石油化工和重工业制造。

热动力式疏水阀响应速度快,能在高流量条件下工作,有效防止冷端排放和蒸汽泄漏。

考虑关键参数和特性排量排量是选择疏水阀时的关键参数之一,它必须与系统的凝结水量相匹配。

过大的疏水阀可能导致不必要的能量损失,而过小则不能有效排除凝结水。

工作压力和温度考虑到安全和效能,选择的疏水阀应能承受系统的最大工作压力和温度。

高温高压工况下,材料的耐温和耐压等级尤为重要。

排放和密封性能优选的疏水阀应具有良好的排放能力,既能快速排出凝结水,又能在排空后迅速关闭,防止蒸汽泄漏。

密封性能强的疏水阀可以节约更多能源。

维护和安装选择疏水阀时,还应考虑其维护的便利性。

易于维护的疏水阀可以减少系统的停机时间,降低维护成本。

同时,正确的安装对于确保疏水阀的高效运行也至关重要。

安装时应确保疏水阀位于蒸汽流动方向的底部,以防止水锤现象,并定期进行检查和维护。

结论总而言之,选择合适的疏水阀对于优化蒸汽系统的性能、提高效率及降低运营成本具有决定性的影响。

疏水阀的选型原理

疏水阀的选型原理

疏水阀的选择1、疏水阀类型1)机械式疏水阀浮桶式可保温,受安装发现影响,垂直安装;能够连续排放冷凝水,寿自由浮球式可保温,受安装影响,水平安装;2)热静力式疏水阀热敏液体式不可保温;利用热敏液体的热胀冷缩实现阀门的启闭;间歇排水双金属式不可保温;利用两种不同金属的膨胀系数不一致,很双金属温度3)热动力式疏水阀圆盘式不可保温;利用蒸汽冷凝后圆盘打开,排放完毕压力腔受力较大2、疏水阀尺寸阀嘴相同,压力越高,同样的阀嘴排泄冷凝水越少;背压越大排放量越少,热动1)疏水阀工作压力(压差)2)阀嘴直径:工作压力一定,阀嘴直径越大,冷凝水排泄量越多,疏水阀冷凝水流量与阀门公称直径无关,公称直径是对气体流速相关这是因为浮力与疏水阀的闭合力:ρVg=PS,所以阀嘴越大,所需浮球越大,阀门体积越大3、疏水阀的异常1)蒸汽绑:蒸汽首先到达疏水阀,冷凝水无法排泄;蒸汽冷凝后可自动消除不可自动消除;安装短管道、直径大;管道倾斜方向正确、无群组疏水阀、使用汽绑释2)空气绑:空气首先到达疏水阀,冷凝水无法排泄安装平衡管道或单独安装排空气阀(双金属或热敏阀门)3)串联疏水串联疏水实际上是不起效果,反而弊端更多,汽绑、流量小等4)群组疏水由于各设备冷凝水速率不一致,易出现积水、汽绑、水锤等;建议单独疏水,再次是疏4、疏水阀安装1)安装位置每30-50米安装一个减压阀或控制阀前安装一个管道末端,提升管或下降管末端2)管道要求管道需要支撑,不能成U形安装管道必须有一定坡度:不小于1/1003)设置集水井小管道易带走冷凝水,设置集水井集水疏水阀高于集水井底部,防止杂质4)排空气管道末端设置排空阀,防止空气绑排放冷凝水,寿命较长,适用于大型的排水管道现阀门的启闭;间歇排水;注意安装方向;有确定的启闭温度,常用于伴热保温管道,启闭较快数不一致,很双金属温度计原理一致;间歇排水;注意安装方向;有确定的启闭温度,常用于伴热管道,启闭较慢排放完毕压力腔受力较大将圆盘闭合;间歇排水;安装不收方向影响;放量越少,热动力圆盘式约50%一次压力,机械式约90%一次压力组疏水阀、使用汽绑释放阀议单独疏水,再次是疏水阀前有一个较大均压管道,启闭较慢。

疏水阀的选型与安装

疏水阀的选型与安装

疏水阀的选型与安装一、疏水阀分类与工作原理疏水器按工作原理一般可分为三种类型:机械型、热静力型、热动力型。

疏水器性能比较表。

1、机械型1)自由浮球式蒸汽疏水阀自由浮球式蒸汽疏水阀利用浮力原理,浮球根据凝结水量的多少,随水位的变化而作升降,自动调节阀座孔的开度,连续排放凝结水,当凝结水停止进入时,浮球降的底部,回到关闭位置,排水停止,由于排水阀座孔总是在凝结水位以下,形成水封、水、气自然分离,达到无蒸汽泄漏。

2)倒吊桶式疏水阀倒吊桶式疏水阀内部是一个倒吊桶为液位敏感件,吊桶开口向下,倒吊桶连接杠杆带动阀心开闭阀门。

倒吊桶式疏水阀能排空气,不怕水击,抗污性能好。

过冷度小,漏汽率小于3%,最大背压率为75%,连接件比较多,灵敏度不如自由浮球式疏水阀。

因倒吊桶式疏水阀是靠蒸汽向上浮力关闭阀门,工作压差小于0.1MPA时,不适合选用。

2、热静力型1)双金属片式蒸汽疏水阀双金属片式疏水阀是由双金属片感温元件带动阀心进行开关阀门。

当装置刚起动时,管道出现低温冷凝水,双金属片是平展的,阀芯在弹簧的弹力下处于开启位置。

当冷凝水温度渐渐升高,双金属片感温元件开始弯曲变形,并把阀心推向关闭位置。

在冷凝水达到饱和温度之前,疏水阀完全关闭。

阀前始终存有高温凝结水,无蒸汽泄漏,节能效果好。

2)膜盒式蒸汽疏水阀膜盒式蒸汽疏水阀的主要动作元件是金属膜盒,内充一种气化温度比水的饱和温度低的液体。

装置刚起动时,管道出现低温冷凝水,膜盒内的液体处于冷凝状态。

阀门处于开启位置。

当冷凝水温度渐渐升高,膜盒内充液开始蒸发,膜盒内压力上升,膜片带动阀心向关闭方向移动,在冷凝水达到饱和温度之前,疏水阀完全关闭,膜盒随蒸汽温度变化控制阀门开关,起到阻汽排水作用。

3、热动力型热动力式疏水阀是一种非常结实且工作方式简单的疏水阀(下图为圆盘式)。

这种疏水阀靠闪蒸蒸汽经过疏水阀时产生的动力作用工作。

在启动阶段,由于压力的作用,碟片被顶起,冷凝水和空气越过内侧阀座经碟片下部从外围出口的三个小孔排出。

疏水阀说明书

疏水阀说明书

疏水阀说明书相关统计数字显示,一些地区、行业投资增长过快。

一季度,城镇固定资产投资同比增长29.8%,分地区看,全国投资增幅超过35%的省份有16个;分产业看,第二产业比重继续增加,第三产业比重有所下降;分行业看,制造业30个行业中,投资增幅超过40%的有16个。

在投资加快的同时,部分行业产能过剩的压力继续加大。

从钢铁行业看,虽然产量上升,但一季度钢铁行业销售收入同比仅增长6.3%,利润下降57.1%,亏损企业亏损额同比上升1.3倍。

3月以后钢一、产品[疏水阀]的详细资料:产品名称:钟形浮子式疏水阀产品特点:对凝结水的发生量适应性强.即可间歇排放.叉可连续排放。

无与伦比的SCCV关闭系统,独特设计,具有补偿杠杆机械产生的误差,避免关闭时的钢性碰撞.关闭十分可靠,寿命长久。

二、特点及性能:1、对凝结水的发生量适应性强.即可间歇排放.叉可连续排放。

2、无与伦比的SCCV关闭系统,独特设计,具有补偿杠杆机械产生的误差,避免关闭时的钢性碰撞.关闭十分可靠,寿命长久3、内部零件全部采用不锈钢制造,并且安装在阀盖上,维修保养极为方便。

4、背压率高。

(9 0%)。

5、汽水分离可靠(水汽经u型通道从阀下部进入),阀内始终处于水封状态,有效阻止蒸汽泄漏。

6、敝口形的浮子抗水击。

吊桶上设有溢出排气孔.可有效防止蒸汽汽锁、空气气堵现象。

(非凝结性的高温空气也可排除)。

三、用途:用于蒸汽主管、分汽缸、热交换器、硫化机、热风式干燥机、圆筒式干燥机、蒸馏器、浓缩装置、医院消毒器等。

超小型、重量轻的Es5型最适用于空调机、洗涤机器、染声机等。

全不锈钢的Esu5型专为食品工业、医院用汽设备制造。

四、耐磨损的SCCV关闭方式:SCCV姜.闭系统是自动定心,自动关闭系统(SelfClosing and Cente ring Valve System)的英文缩写.下同。

该关闭方式突破了传统的设计,巧妙地利用凝结水土流出时的吸力和阀内的压力使阀芯关闭。

伴热管用疏水阀的基本型式

伴热管用疏水阀的基本型式

伴热管用疏水阀的基本型式
标题:伴热管用疏水阀的基本型式
一、引言
在工业生产中,伴热管是一种常见的设备,主要用于输送低温流体或者防止管道内介质冻结。

为了保证伴热管的正常运行和提高工作效率,疏水阀是必不可少的一部分。

疏水阀的主要功能是排除凝结水,保持管道内蒸汽压力稳定。

本文将详细介绍伴热管用疏水阀的基本型式。

二、疏水阀的基本类型
1. 热动力式疏水阀:这种类型的疏水阀利用凝结水与蒸汽的密度差来工作的。

当蒸汽进入疏水阀时,由于其密度小于凝结水,会推动阀瓣向上运动,使阀门开启,凝结水排出。

当蒸汽停止进入时,阀瓣因重力作用关闭阀门。

2. 浮球式疏水阀:浮球式疏水阀内部有一个浮球,随着凝结水的积聚,浮球上升并打开阀门,让凝结水排出。

当凝结水排完后,浮球下降,阀门关闭。

3. 压力平衡式疏水阀:这种类型的疏水阀利用蒸汽压力和凝结水压力的平衡原理工作。

当凝结水积聚到一定程度,压力超过设定值时,阀门打开,凝结水排出。

当凝结水排完后,阀门因蒸汽压力的作用而关闭。

三、疏水阀的选择
选择合适的疏水阀需要考虑多个因素,包括工艺条件(如蒸汽压力、温度等)、管道尺寸、安装位置等。

此外,还需要考虑疏水阀的工作效率、耐用性等因素。

四、结论
总的来说,伴热管用疏水阀有多种基本型式,每种型式都有其特点和适用范围。

在实际应用中,应根据具体情况选择合适的疏水阀,以确保伴热管的正常运行和提高工作效率。

疏水阀选型指南范文

疏水阀选型指南范文

疏水阀选型指南范文疏水阀是一种用于控制管道中液体流动的设备,主要用于排除管道中的凝结水和冷凝水,以保持管道的正常运行。

根据不同的工作原理和应用场景,疏水阀有多种不同的类型和选型指南。

本文将详细介绍疏水阀的选型指南,包括工作原理、分类、选型参数和注意事项等方面,以帮助读者更好地选择适合自己需求的疏水阀。

一、工作原理疏水阀的工作原理是利用流体的压力差,在一定的工作条件下将管道中的凝结水和冷凝水排出。

疏水阀通常由阀体、阀芯和控制装置等组成。

当管道中积聚了一定的凝结水或冷凝水时,疏水阀的控制装置感知到积水情况,通过开启或关闭阀芯来实现排水的目的。

不同类型的疏水阀有不同的控制装置和工作原理,如浮球式、浮子式、磁簧式、液位控制式等。

二、分类疏水阀的分类主要有以下几种类型:1.浮球式疏水阀:通过浮球的浮沉来控制阀芯的开启和关闭,适用于中小型管道系统。

2.浮子式疏水阀:通过浮子的浮沉来控制阀芯的开启和关闭,适用于大型管道系统。

3.磁簧式疏水阀:通过磁簧的吸附力来控制阀芯的开启和关闭,适用于高温高压的工况。

4.液位控制式疏水阀:通过液位控制器感知液位的高低来控制阀芯的开启和关闭,适用于需要精确控制的工况。

三、选型参数选择合适的疏水阀需要考虑以下几个重要的选型参数:1.工作压力:疏水阀的工作压力应与管道系统的工作压力相匹配,一般要比管道系统的最高工作压力略高一些。

2.工作温度:疏水阀的工作温度应与管道系统的工作温度相匹配,一般要比管道系统的最高工作温度略高一些。

3.排水能力:疏水阀的排水能力决定了它能否有效地排除管道中的凝结水和冷凝水。

排水能力应根据管道系统的需求进行合理选择。

4.材质选择:疏水阀的材质应根据管道介质的性质选择,一般常用的材质有铸铁、铸钢、不锈钢等。

5.安装方式:疏水阀的安装方式可以是立式安装、卧式安装或侧式安装,应根据实际情况选择合适的安装方式。

四、注意事项在选择和使用疏水阀时,还需要注意以下几个方面:1.合理确定疏水阀的数量和位置,以确保管道系统的正常排水。

疏水阀的选择:如何为特定系统挑选合适的型号

疏水阀的选择:如何为特定系统挑选合适的型号

疏水阀的选择:如何为特定系统挑选合适的型号最近一个辽宁的我司合伙人牵线介绍的一个工业项目中,甲方着重提到了关于疏水阀的选择,其实疏水阀在工业系统中扮演着至关重要的角色,它们负责排除蒸汽系统中的凝结水和其他不凝结气体,同时防止蒸汽泄漏。

选择合适的疏水阀对于确保系统效率、节约能源和延长设备寿命至关重要。

北高科阀门将在本文探讨如何为特定系统挑选合适的疏水阀型号,包括疏水阀的类型、特点以及选型时需要考虑的因素。

疏水阀的类型与特点疏水阀根据工作原理不同,可以分为以下几种类型:1. 浮球式疏水阀 (FT):利用蒸汽和冷凝水的密度差来操作,能够在冷凝水负荷变化时有效工作,不受操作压力骤然变化的影响。

适用于热交换器、汽水分离器和夹层锅等设备,能够在起机阶段迅速排放空气,加速系统升温。

2. 热动力式疏水阀 (TD):结合了安全可靠、结构简单和效率高的特点,最大工作压力可达250bar g。

适用于需要在饱和温度及时排放冷凝水的关键换热设备,如蒸馏器、蒸发器等不带调节阀的加热器。

3. 倒吊桶式疏水阀 (IB):机械式疏水阀中较为坚固的,感应冷凝水和蒸汽之间的密度差来进行工作。

适用于室外储油槽加热等场合,能够防止油槽结冻。

4. 压力平衡式疏水阀 (BPT):适用于伴热管线,能够保持在低于饱和蒸汽温度以下某个温度,确保所有可用的潜热和冷凝水中一些显热传递给产品。

5. 双金属式疏水阀 (SM):排放低于饱和温度的冷凝水,能利用冷凝水中的部分显热,适用于能充分利用蒸汽显热的设备。

北高科阀门的合伙人招募计划长期开展中,如果您在您当地或者某个工业园区有一些较好的人脉资源欢迎成为我司合伙人,合作共赢。

加☆☆号北高科阀门疏水阀选型考虑因素选择合适的疏水阀时,需要考虑以下几个关键因素:1. 系统压力和温度:疏水阀必须能够承受系统的最大工作压力和温度,同时考虑背压和冷凝水流量以确定疏水阀的口径大小和型号。

2. 冷凝水排量:根据设备的冷凝水排量需求,选择能够满足要求的疏水阀型号。

疏水阀的选型与计算

疏水阀的选型与计算

疏水阀的选型与计算疏水阀是从贮有蒸汽的密闭容器内自动排出凝结水,同时保持不泄漏新鲜蒸汽的一种自动控制装置,在必要时也允许蒸汽按预定的流量通过。

在现代社会中,蒸汽广泛地应用于工农业生产和生活设施中,无论在蒸汽的输送管道系统,还是利用蒸汽来进行加热、干燥、保温、消毒、蒸煮、浓缩、换热、采暖、空调等工艺过程中所产生的凝结水,都需要通过蒸汽疏水阀排除干净,而不允许蒸汽泄漏掉。

按启闭件的驱动方式,蒸汽疏水阀可分为三类:由凝结水液位变化驱动的机械型蒸汽疏水阀;由凝结水温度变化驱动的热静力型蒸汽疏水阀;由凝结水动态特性驱动的热动力型蒸汽疏水阀。

蒸汽疏水阀是蒸汽使用系统的重要附件,其性能的优劣,对于系统的正常运行。

设备热效率的提高及能源的合理利用等方面具有重要作用。

⑪机械型蒸汽疏水阀这类疏水阀主要有密闭浮子式、敞口向上浮子式、敞口向下浮子式等。

这类型式的蒸汽疏水阀的工作原理运用了古老的阿基米德原理,性能可靠,能排除饱和水;但是体积比较大,较笨重。

又由于颠簸摇摆的环境对其阻汽排水性能有相当的影响,因此,不能适应火车、轮船及有较大震动的装置上使用。

⑫热静力型蒸汽疏水阀这类疏水阀主要有蒸汽压力式蒸汽疏水阀、双金属片式或热弹性元件式蒸汽疏水阀、液体或固体膨胀式蒸汽疏水阀。

这类疏水阀几乎与机械型疏水阀同时出现,最初是金属膨胀式蒸汽疏水阀,利用阀杆材料冷缩热胀的物理性能和凝结水温度的变化而实现阻汽排水作用。

但是这种型式的蒸汽疏水阀不能适应蒸汽压力变化较大和凝结水量不稳的场合,后来研制出利用液体膨胀的压力平衡波纹管式蒸汽疏水阀。

以上的问题得到了初步解决。

随着材料科学技术的发展,双金属片得到了广泛应用,研制出了双金属片式蒸汽疏水阀,它是利用双金属片受到温度变化而产生的变形实现阻汽排水作用的。

这种疏水阀体积小、重量轻,能排除大量空气,但是成本高。

⑬热动力型蒸汽疏水阀这类疏水阀有盘式蒸汽疏水阀、脉冲式蒸汽疏水阀、迷空式蒸汽疏水阀、孔板式蒸汽疏水阀。

热动力型疏水阀

热动力型疏水阀

热动力型疏水阀热动力型疏水阀:这类疏水阀根据相变原理,靠蒸汽和凝结水通过时的流速和体积变化的不同热力学原理,使阀片上下产生不同压差,驱动阀片开关阀门。

因热动力式疏水阀的工作动力来源于蒸汽,所以蒸汽浪费比较大。

构造简单、耐水击、最大背为50%,有噪音,阀片工作频繁,使用寿命短。

热动力型疏水阀有热动力式(圆盘式)、脉冲式、孔板式。

1、热动力式疏水阀:热动力式疏水阀内有一个活动阀片,既是敏感件又是动作执行件。

根据蒸汽和凝结水通过时的流速和体积变化的不同热力学原理,使阀片上下产生不同压差,驱动阀片开关阀门。

漏汽率3%,过冷度为8℃-15℃。

当装置启动时,管道出现冷却凝结水,凝结水靠工作压力推开阀片,迅速排放。

当凝结水排放完毕,蒸汽随后排放,因蒸汽比凝结水的体积和流速大,使阀片上下产生压差,阀片在蒸汽流速的吸力下迅速关闭。

当阀片关闭时,阀片受到两面压力,阀片下面的受力面积小于上面的受力面积,因疏水阀汽室里面的压力来源于蒸汽压力,所以阀片上面受力大于下面,阀片紧紧关闭。

当疏水阀汽室里面的蒸汽降温成凝结水,汽室里面的压力消失。

凝结水靠工作压力推开阀片,凝结水又继续排放,循环工作,间断排水。

2、圆盘式蒸汽保温型疏水阀:圆盘式蒸汽保温型疏水阀的工作原理和热动力式疏水阀一样,它在热动力式疏水阀的汽室外面增加一层外壳。

外壳内室和蒸汽管道相通,利用管道自身蒸汽对疏水阀的主汽室开展保温。

使主汽室的温度不易降温,保持汽压,疏水阀紧紧关闭。

当管线产生凝结水,疏水阀外壳降温,疏水阀开始排水;在过热蒸汽管线上如果没有凝结水产生,疏水阀不会开启,工作质量高。

阀体为合金钢,阀芯为硬质合金,该阀最高允许温度为550℃,经久耐用,使用寿命长,是高压、高温过热蒸汽专用疏水阀。

3、脉冲式疏水阀:脉冲式疏水阀有两个孔板根据蒸汽压降变化调节阀门开关,即使阀门完全关闭入口和出口也是通过第一、第二个小孔相通,始终处于不完全关闭状态,蒸汽不断溢出,漏汽量大。

疏水阀的选型指南(2)

疏水阀的选型指南(2)

简析疏水阀选型方法 (1)疏水阀的选型指南 (3)疏水阀的选型和安全系数表 (4)疏水阀的选型指南 (6)4-5疏水阀选型:理解参数 (7)疏水阀选型指南 (8)疏水阀正确选型指南 (12)蒸汽疏水阀选择指南 (12)简析疏水阀选型方法疏水阀及其选型方法疏水阀是自动排除加热设备或蒸汽管道中的蒸汽凝结水及空气等不凝气体,同时不泄漏蒸汽的一种装置。

由于疏水阀具有阻汽排水的作用,可使蒸汽加热设备均匀给热,充分利用蒸汽潜热防止蒸汽管道中发生水锤。

它是保证各种加热工艺设备所需温度和热量并能正常工作的一种节能产品。

2.1 疏水阀的分类疏水阀的品种很多,各有不同的性能。

疏水阀要能“识别”蒸汽和凝结水,才能起到阻汽排水作用。

“识别” 蒸汽和凝结水基于三个原理:密度差、温度差和相变。

根据三个原理制造出三种类型的疏水阀:机械型、热静力型、热动力型。

①机械型疏水阀也称浮子型疏水阀,是利用凝结水与蒸汽的密度差,通过凝结水液位的变化,使浮子(球状或桶状)升降带动阀瓣开启或关闭,达到阻汽排水目的。

机械型疏水阀的过冷度小,不受工作压力和温度变化的影响,有水即排,加热设备内不存水,能使加热设备达到最佳换热效率。

机械型疏水阀有自由浮球式、杠杆浮球式、浮桶式、倒吊桶式等;②热静力型疏水阀是利用蒸汽和凝结水的温度差引起感温元件的变型或膨胀带动阀心启闭阀门。

热静力型疏水阀的过冷度较大,一般过冷度为15 度到40 度,它能利用凝结水中的一部分显热,阀前始终存有高温凝结水,无蒸汽泄漏,节能效果显著。

热静力型疏水阀有波纹管式、蒸汽压力式或平衡压力式、双金属片式、液体膨胀式;③热动力型疏水阀是根据相变原理,靠蒸汽和凝结水通过时的流速和体积变化的不同热力学原理,使阀片上下产生不同压差,驱动阀片开关阀门。

因热动力式疏水阀的工作动力来源于蒸汽,因此蒸汽浪费较大。

热动力型疏水阀分为圆盘式、脉冲式、迷宫式或微孔式。

2.2 疏水阀选型说明蒸汽在输送、汽水分离、加热、干燥、保温、伴热、消毒、蒸馏、浓缩、蒸煮、换热、采暖、空调等加热工艺过程中,为保证各种设备工艺所需的温度热量,及时排出凝结水阻止蒸汽泄漏,必须安装疏水阀。

热动力疏水阀-CS49H热动力疏水阀

热动力疏水阀-CS49H热动力疏水阀

疏水阀>>圆盘热动力式疏水阀>>热动力疏水阀
产品名称:热动力疏水阀
产品型号:CS49H
产品口径:DN15-100
产品压力:0.6-6.4MPa
产品材质:铸钢、不锈钢、合金钢等
产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。

阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。

工作压力1.0Mpa-50.0Mpa。

工作温度:-196℃-650℃。

连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。

驱动方式:手动、气动、液动、电动。

产品详细信息
疏水阀系列价格
供用户或设计院工程项目做预算。

疏水阀说明书

疏水阀说明书

二、设计标准
JB/T 9093-1999 蒸汽疏水阀 技术条件 BS 6023-1981 蒸汽疏水阀 术语
GB/T 12249-1989 蒸汽疏水阀 标志 BS 6025-1982 蒸汽疏水阀 出厂检验和工作特性试验 GB/T 12250-1989 蒸汽疏水阀 结构长度 BS 6026-1981 法兰连接蒸汽疏水阀 结构长度

HW
Va
8. 机械型疏水阀要水平安装。
lv
土回吸。)
e
汉威热动力式、 浮球式疏水阀操作手册
编号: HW-S-2010M
第三章 产品选型
一、疏水阀的选型条件
1. 疏水阀的疏水量 选用疏水阀时,必须按设备每小时的耗汽量乘以选用倍率 2-3 倍为最大凝结水量,来选择疏 水阀的排水量。才能保证疏水阀在开车时能尽快排出凝结水,迅速提高加热设备的温度。疏水阀 排放能量不够,会造成凝结水不能及时排出,降低加热设备的热效率。(当蒸汽加热设备刚开始 送汽时,设备是冷的,内部充满空气,需要疏水阀把空气迅速排出,再排大量低温凝结水,使设 备逐渐热起来,然后设备进入正常工作状态。由于开车时,大量空气和低温凝结水,较低的入口 压力,使疏水阀超负荷运行,此时疏水阀要求比正常工作时的排水量大,所以按选用倍率 2-3 倍 来选择疏水阀。) 2. 疏水阀的工作压差
6 上海浦东汉威阀门有限公司 Shanghai Pudong Hanwei Valve Co., Ltd. 地址:上海市浦东新区机场镇航殷路 245 号 邮编:201202 电话:021-68783970 传真:021-68783969


止回流。

13. 疏水阀后如有凝结水回收,疏水阀出水管应从回收总管的上面接入总管,减少背压,防

疏水阀选 型

疏水阀选 型

疏水阀的选型疏水阀在蒸汽加热系统中起到阻汽排水作用,选择合适的疏水阀,可使蒸汽加热设备达到最高工作效率。

要想达到最理想的效果,就要对各种类型疏水阀的工作性能、特点进行全面的了解。

疏水阀的品种很多,各有不同的性能。

选用疏水阀时,首先应选其特性能满足蒸汽加热设备的最佳运行,然后才考虑其他客观条件,这样选择你所需要的疏水阀才是正确和有效的。

疏水阀要能“识别”蒸汽和凝结水,才能起到阻汽排水作用。

“识别” 蒸汽和凝结水基于三个原理:密度差、温度差和相变。

于是就根据三个原理制造出三种类型的疏水阀:分类为机械型、热静力型、热动力型。

一.机械型疏水阀:机械型也称浮子型,是利用凝结水与蒸汽的密度差,通过凝结水液位变化,使浮子升降带动阀瓣开启或关闭,达到阻汽排水目的。

机械型疏水阀的过冷度小,不受工作压力和温度变化的影响,有水即排,加热设备里不存水,能使加热设备达到最佳换热效率。

最大背压率为80%,工作质量高,是生产工艺加热设备最理想的疏水阀。

机械型疏水阀有自由浮球式、自由半浮球式、杠杆浮球式、倒吊桶式等:1. 自由浮球式疏水阀:自由浮球式疏水阀的结构简单,内部只有一个活动部件精细研磨的不锈钢空心浮球,既是浮子又是启闭件,无易损零件,使用寿命很长,“YQ牌”疏水阀内部带有Y系列自动排空气装置,非常灵敏,能自动排空气,工作质量高。

设备刚启动工作时,管道内的空气经过Y系列自动排空气装置排出,低温凝结水进入疏水阀内,凝结水的液位上升,浮球上升,阀门开启,凝结水迅速排出,蒸汽很快进入设备,设备迅速升温,Y系列自动排空气装置的感温液体膨胀,自动排空气装置关闭。

疏水阀开始正常工作,浮球随凝结水液位升降,阻汽排水。

自由浮球式疏水阀的阀座总处于液位以下,形成水封,无蒸汽泄漏,节能效果好。

最小工作压力0.01Mpa,从0.01Mpa至最高使用压力范围之内不受温度和工作压力波动的影响,连续排水。

能排饱和温度凝结水,最小过冷度为0℃,加热设备里不存水,能使加热设备达到最佳换热效率。

工厂蒸汽疏水阀选型指南

工厂蒸汽疏水阀选型指南

工厂蒸汽疏水阀选型指南工厂蒸汽疏水阀选型指南蒸汽疏水阀原理知识有哪些?蒸汽疏水阀是一种用以蒸汽加温设备、蒸汽管道和蒸汽应用装置的全自动阀,蒸汽造成的凝析水从装置中快速排出来,从而避开新鮮蒸汽泄露。

每一款蒸汽疏水阀原理都不一样,想要了解选择一款合适的疏水阀就要知道每款疏水阀的原理哦。

蒸汽疏水阀作为蒸汽系统中紧要的掌控设备,起着排出凝结水和保持蒸汽质量的关键作用。

在选择蒸汽疏水阀时,需要考虑诸多因素,如系统压力、流量要求、工作温度、排出水的本领等。

本文将介绍蒸汽疏水阀选型的关键要素和步骤,以帮忙读者进行合理的选择。

工厂蒸汽疏水阀选型指南第一步:确定系统参数在选择蒸汽疏水阀之前,我们需要确定系统的关键参数。

这包含蒸汽系统的压力等级、流量范围、工作温度和压力降等。

了解这些参数将有助于我们选择适合的蒸汽疏水阀类型,并确保其在特定工况下能够正常工作。

工厂蒸汽疏水阀选型指南第二步:选择蒸汽疏水阀类型依据系统的需求和工作条件,我们可以选择适当的蒸汽疏水阀类型。

以下是几种常见的蒸汽疏水阀类型及其特点:浮球式疏水阀:适用于低压蒸汽系统,能够快速排出大量凝结水,并能在不同负荷条件下自动调整。

漏斗式疏水阀:适用于中压蒸汽系统,能够排出少量凝结水,并供应较高的蒸汽密封性能。

温度调整式疏水阀:依据蒸汽温度的变动来自动调整排水量,适用于高压和高温条件下的蒸汽系统。

依据系统需求和特定工况,选择的蒸汽疏水阀类型,以确保有效地排出凝结水和维持蒸汽系统的稳定运行。

工厂蒸汽疏水阀选型指南第三步:考虑排水本领和排污质量要求蒸汽疏水阀的排水本领和排污质量要求也是选型的紧要考虑因素。

不同的系统对排水量和排污质量有不同的要求。

因此,依据系统的需求选择具有适当排水本领和良好排污质量的蒸汽疏水阀,以确保系统正常运行和蒸汽质量的维护。

工厂蒸汽疏水阀选型指南第四步:研究制造商和认证情况在进行蒸汽疏水阀选型时,研究制造商的声誉和认证情况也是至关紧要的。

疏水阀选型参数

疏水阀选型参数

蒸汽疏水阀选型的技术参数在根据制程工艺和加热需求的工况下,选择了合适的疏水阀类型,正确的疏水阀类型是是一切疏水阀选型的基础。

在选择和是的疏水阀形式(倒置桶、杠杆浮球、热静力、热动力、双金属等)以后,还必须选择正确的疏水阀口径,因为疏水阀的排量是基于排水孔的孔径、冷凝水的温度以及排水孔上下游的压差。

由于二次蒸汽的影响、对于一个给定的疏水阀在同样的上下游压差下,冷凝水的温度越低,排量也越大。

瓦特节能的疏水阀排量图表中显示的是热态的冷凝水排量,在系统冷态起机时,疏水阀排量会有所增加。

起机负荷是必须予以考量的技术参数,很多情况下,客户会为了生产效率而牺牲节能。

通常情况下,起机负荷是正常工作负荷的2倍甚至更多。

更为重要的是,在起机时由于蒸汽的流动受到阀门或管道通径的限制,蒸汽空间内的压力会显著降低此时,疏水阀上下游的压差也会随之降低。

另外,冷凝水管道内的压力也降低疏水阀工作时的压差。

瓦特节能的经验是在没有使用温控设备的系统中,按照正常工作时疏水阀上下游压差和两倍的正常工作负荷或更高来选择疏水阀,能够满足大部分使用工况。

连续调节的温度控制式需要注意的应用。

在负荷降低时,连续调节的温度控制系统会减小控制阀的开度来减少进入系统内的蒸汽流量。

蒸汽量减少使得蒸汽空间内的压力降低,导致疏水阀的上下游压差降低。

当系统控制温度低于疏水阀背压所对应的饱和蒸汽温度时,即使在仍有负荷的情况下,蒸汽空间的压力有可能会与疏水阀的背压相同(甚至背压等于大气压力时同样如此)。

当系统压力与疏水阀背压相同时,疏水阀就会积水,此时必须依靠冷凝水产生的重力压头来进行排水。

0.5米的冷凝水高度能够产生0.05bar的重力压头,此时冷凝水就必须依靠这有限的重力压头来进行排放,在这种情况下,疏水阀必须根据正常的工作压差和正常工作负荷的4倍甚至更多来进行选型。

最高工作压力的考虑。

在机械型疏水阀中,动作机构必须克服蒸汽压力作用在阀芯上的力才能动作对于浮球式和倒吊桶式疏水阀,最大工作压差受到其排放孔的孔径限制。

热动力式型蒸汽疏水阀

热动力式型蒸汽疏水阀

热动力式型蒸汽疏水阀1. 引言1.1 热动力式型蒸汽疏水阀简介热动力式型蒸汽疏水阀是一种根据热力原理工作的自动控制设备,用于排除蒸汽系统中产生的过热凝结水和其他非凝结性气体。

它能够快速有效地排除冷凝水,防止蒸汽系统中的水锤现象,保证系统正常运行。

热动力式型蒸汽疏水阀具有高效节能、自动排水、高温耐受等特点,适用于各种工业领域的蒸汽设备和系统,如锅炉、加热器、干燥机等。

与传统的手动疏水阀相比,热动力式型蒸汽疏水阀在运行过程中无需人工干预,能够自动感知系统中的冷凝水并及时排除,大大提高了系统的运行效率和安全性。

其结构简单、使用方便,是蒸汽系统中不可或缺的重要设备。

在安装使用时,需要根据系统参数和要求,正确选择疏水阀的型号和规格,保证其正常运行。

定期检查和维护疏水阀,确保其正常运行和长期稳定性,对系统的安全运行和节能效果具有重要意义。

共2000字。

2. 正文2.1 工作原理热动力式型蒸汽疏水阀是一种利用热动力原理实现排除管道内凝结水的自动控制装置。

其工作原理主要分为以下几个步骤:1. 起动阶段:当蒸汽进入疏水阀时,疏水阀内部的温度升高,使密封节内的传动液体膨胀,驱动阀芯关闭。

2. 排水阶段:随着管道内凝结水的堆积增多,疏水阀内部的温度下降,传动液体收缩,使阀芯打开,将堆积的凝结水排出。

3. 稳定阶段:一旦凝结水排除完毕,疏水阀会回到初始状态,待下一轮凝结水堆积时再次启动排水过程。

热动力式型蒸汽疏水阀利用热胀冷缩的原理,通过控制阀芯的开闭实现排水功能。

其结构简单、操作可靠,适用于各种工业领域的蒸汽系统。

通过科学合理的安装和维护,能够有效提高蒸汽系统的工作效率,延长设备的使用寿命,确保生产安全稳定运行。

2.2 结构特点热动力式型蒸汽疏水阀的结构特点主要包括以下几个方面:1. 主体结构:热动力式型蒸汽疏水阀通常由主体、阀芯、阀座、弹簧等部件组成。

主体通常为不锈钢材质,具有较强的耐腐蚀能力和耐高温能力,能够确保阀门长期稳定运行。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

疏水阀选型说明
对于蒸汽管道疏水及伴热疏水,经现场检查及调研,发现目前使用的疏水阀种类较多,且使用效果不好,大部分都存在不同程度的泄漏,导致能源浪费,凝液水管背压升高,疏水阀管理困难等一系问题,故建议更换合适的疏水阀,以确保及时有效的排除冷凝水,阻止蒸汽泄漏,以提高能源利用效率,真正实现节能减排目标,同时提高系统运行的稳定性、可靠性及安全性。

针对蒸汽管道疏水及伴热疏水的特点,即冷凝水量较少,但要求排水及时,否则会导致蒸汽带水,产生水锤隐患,或者导致伴热温度下降,达不到伴热要求,依据这一应用特点,推荐使用热动式疏水阀,该类型疏水阀可实现在低于饱和温度1~2℃即开始排水,保证了排水及时性,其结构紧凑,体积小,自身散热损失小,使用寿命长,安装维护方便简单。

在管道疏水和伴热疏水应用上,具有其他类型疏水阀不可比拟的优势,比如双金属式疏水阀,该类型疏水阀排水温度较低,一般会低于饱和温度20~30℃左右,只有这样内部的双金属片才能在温差下产生足够的变形,来控制疏水阀,但这样不可避免会在管道内会产生积水,导致排水不及时,再比如浮球式或倒吊桶式,虽然可以在饱和温度排水,但由于自身工作原理的原因,导致设计体积较大,且结构复杂,阀体内部会积水,这样会导致阀门自身散热损失大,使用维护复杂,存在结冻风险且投资成本高等。

综上,此次针对管线及伴热的疏水阀,建议使用热动力式疏水阀,其无论在技术上还是经济性上,都是最为合适的选择。

附件:
热动力式疏水阀工作原理简介
主要特点如下:
a)阀本体结构结实、简单、重量轻,使用寿命长,安装费用低。

b)操作压力范围大,不需因压力的变化而调整或更换阀口尺寸。

c)抗水锤、振动、腐蚀,本体不为冷冻破坏,可适用于过热蒸汽,可在任何
方位上操作。

d)唯一的活动部件-不锈钢碟片,保证操作可靠,减少维修,同时该碟片可
具止回阀作用。

e)自身体积小,所以自身的散热损失小,更节能。

f)该疏水阀在开关时发出“喀嚓”声,可帮助判断疏水阀是否正常工作。

g)内置过滤网,可有效保护阀芯阀座,保证阀门使用寿命。
