OCL，OTL，BTL，甲类，乙类，甲乙类各种放大电路的原理详解，优缺点分析，以及应用说明清华大学张小斌（教授）一．OCL电路OCL（output capacitor less）的英文本意是说没有电容的输出级（这样可以使输出在低频时变得平滑），你一定认为这个称谓怪怪的，那是因为OCL不是最早的职业输出级电路而是最终的。
OTL（OCL从它发展而来）电路的标配有上一句所说的奇怪的电容。
OTL在后面谈论。
之所以说OCL是“最终的”是因为它是最迎合集成电路趋势的（集成电路中最容易制造的类型）。
OCL电路的基本形式如下图所示：它的最重要的特点是双电源，注意电源在集成电路中可不是什么难题。
正是这个双电源的结构特点让电容下岗了。
Ui作为输出信号，在正的时候T1管发生作用；在负的时候T2管发生作用。
于是能产生一个连续的输出，信号如右图所示。
但是，当信号的电压在-0.6V 到0.6V之间（以硅管为例），T1和T2管的导通就成了问题了，这种状况会造成信号输出的交越失真。
面对这个问题，我们只能设置合适的静态工作点，目的就是，在没有Ui时，T1和T2就已经微导通了，那么这个时候来一点点Ui就可以自由的让T1或T2导通。
这是个很有逻辑的想法。
见下面的电路：这个旨在消除交越失真的电路在从正电源+VCC经R1、D1、D2、R2到负电源——VCC 形成一个直流电流的旅行中，必然使T1和T2的两个基极之间产生电压，电压的大小等于两个二极管的压降之和。
这样T1和T2管就均处于微导通状态了。
这种结构稍显幼稚，我们在实际中喜欢采用（b）中的形式，学名Ube倍增电路（注意要是I2远大于Ib），意思是说，合理选择R3、R4的阻值，可以使Ub1、b2得到（1+R3/R4）Ube的直流电压。
为了增大T1和T2管的电流放大系数，减小前级的驱动电流，常采用复合管的架构，复合管前面已经由gemfield讨论过了。
现在就该讨论OTL的情况了，电路如下图：很明显的是，和OCL相比，它的特点是输出端多了个电容，而且是单电源供电。
a类、b类、ab类、c类、d类功率放大电路的区别与工作特点

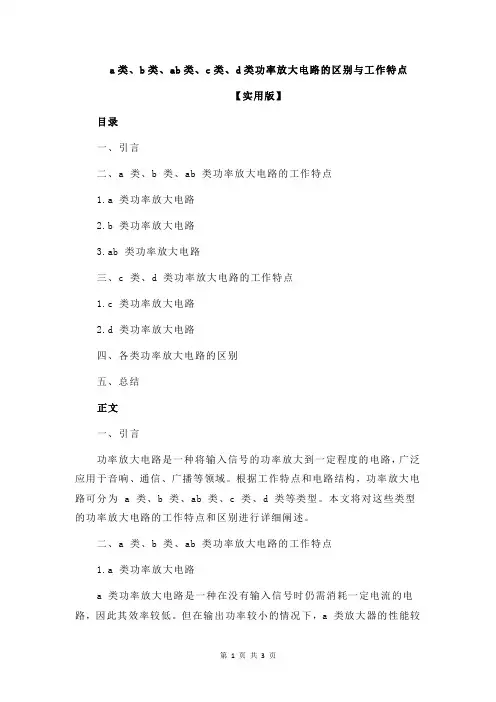

a类、b类、ab类、c类、d类功率放大电路的区别与工作特点【实用版】目录一、引言二、a 类、b 类、ab 类功率放大电路的工作特点1.a 类功率放大电路2.b 类功率放大电路3.ab 类功率放大电路三、c 类、d 类功率放大电路的工作特点1.c 类功率放大电路2.d 类功率放大电路四、各类功率放大电路的区别五、总结正文一、引言功率放大电路是一种将输入信号的功率放大到一定程度的电路，广泛应用于音响、通信、广播等领域。
根据工作特点和电路结构，功率放大电路可分为 a 类、b 类、ab 类、c 类、d 类等类型。
本文将对这些类型的功率放大电路的工作特点和区别进行详细阐述。
二、a 类、b 类、ab 类功率放大电路的工作特点1.a 类功率放大电路a 类功率放大电路是一种在没有输入信号时仍需消耗一定电流的电路，因此其效率较低。
但在输出功率较小的情况下，a 类放大器的性能较好，失真较小。
2.b 类功率放大电路b 类功率放大电路是一种在输入信号为正半周期时导通，负半周期时截止的电路。
与 a 类电路相比，b 类电路的效率较高，但存在交越失真问题。
3.ab 类功率放大电路ab 类功率放大电路是 a 类和 b 类的结合，具有较好的性能和效率。
它采用了甲乙类互补对称电路结构，可以有效降低失真。
三、c 类、d 类功率放大电路的工作特点1.c 类功率放大电路c 类功率放大电路是一种在输入信号正半周期时导通，负半周期时截止，并且在截止时采用电容器进行旁路的电路。
c 类电路具有较高的效率，但存在较大的失真。
2.d 类功率放大电路d 类功率放大电路是一种采用开关管工作的电路，通过开关管的开通和关闭来实现信号的放大。
与 c 类电路相比，d 类电路具有更高的效率，但失真较大。
四、各类功率放大电路的区别各类功率放大电路的主要区别在于工作原理、效率和失真。
a 类、ab 类电路失真较小，效率较低；b 类、c 类、d 类电路效率较高，但失真较大。
甲类乙类和甲乙类放大电路的特点
甲类乙类和甲乙类放大电路的特点说起放大电路，咱们一般会聊到三种常见的类型：甲类、乙类和甲乙类。
其实它们各有千秋，每一种都有自己的特色，就像三位性格迥异的朋友，大家可以根据不同的需求选择和搭配。
今天呢，我们就来轻松聊聊这几种放大电路，它们到底有啥特点。
咱得聊聊甲类放大电路。
哎，这家伙可真是大家公认的“老实人”。
它的工作原理简单明了，电流在工作时基本上是“全程开工”的。
啥意思呢？就是说，甲类放大电路在整个周期内都会持续导通。
它不像其他的电路那样，时不时停个工，休息一下，甲类电路就是“常年战斗力满满”，没有休息的时间。
这种全程工作的特点使得它在输出信号时特别平稳，失真小，声音也比较自然。
所以，如果你是追求高保真音响的发烧友，甲类放大电路肯定是你的菜。
可是，话说回来，优点有，缺点也不少。
因为它长时间工作，会产生不少热量，所以甲类放大电路的功耗挺高的，电源消耗大，效率也低。
你如果不小心使用的时间太长，可能会把电路烤熟了，哈哈，真的是“把热情烧到了极限”。
咱们再聊聊乙类放大电路。
这家伙和甲类放大电路可不太一样，它不是像甲类电路那样一直工作。
乙类电路聪明，懂得“休息”！简单来说，乙类电路只在信号的半个周期内工作，另外半个周期就睡大觉。
就像咱们打工人，工作了四五个小时就得去休息，乙类放大电路也是这样，工作时干劲十足，但休息起来也不客气，直接“关机”。
这种工作方式让乙类电路在效率上有了很大的提升，比甲类节能多了。
可是，大家听到这儿可能就会问了：“这么省电，它有啥缺点呢？”嗯，的确，乙类电路的缺点也很明显。
由于它只在信号的一个半周期内工作，导致输出信号会有一些失真，尤其是在两半周期切换时，容易出现交越失真。
这种失真虽然不至于严重影响使用，但对于一些对音质要求特别高的人来说，可不是什么好消息。
乙类电路就是一个“既能休息又能干活”的家伙，工作效率高，适合那些不想浪费电力的人，但一旦要求音质完美，那就可能会有点遗憾。
我们再看看甲乙类放大电路。
放大电路的四种基本类型
放大电路的四种基本类型
1.直流耦合放大电路
直流耦合放大电路是一种常用的放大电路。
它可以将输入信号通过一个放大器进行放大，并输出到负载中。
这种电路适用于需要高增益和线性度的应用，比如音频放大器。
2.电容耦合放大电路
电容耦合放大电路也是一种常用的放大电路。
它使用电容将输入信号传递到放大器的输入端，并将放大后的信号输出到负载中。
这种电路适用于对低频响应要求不高的应用，比如射频放大器。
3.变压器耦合放大电路
变压器耦合放大电路是一种少见但重要的放大电路。
它使用变压器将输入信号传递到放大器中，并将放大后的信号输出到负载中。
这种电路适用于需要隔离输入和输出信号、同时保持宽带性能的应用，比如视频放大器。
4.光耦合放大电路
光耦合放大电路是一种特殊的放大电路。
它使用光耦进行信号传输和隔离，可以有效地避免共模干扰和地回路干扰。
这种电路适用于需要隔离输入和输出信号、同时保持较高带宽等优秀性能的应用，比如光纤收发器。
基本放大电路的发展史
基本放大电路的发展史介绍基本放大电路是现代电子设备中常见的一种电路类型，它能够将输入信号放大到适当的幅度，以便驱动输出设备。
本文将从一级标题“背景”开始，分别介绍基本放大电路的起源、发展和应用，最后总结其发展历程。
背景在电子设备的发展历程中，基本放大电路扮演了重要角色。
它不仅可以放大音频信号，还被广泛应用于通信、放映和科学研究等领域。
下面将详细介绍基本放大电路的发展史。
早期放大器早期的放大器采用了真空管作为放大元件。
在二十世纪初，发明了第一种真空管放大器。
这种放大器由一个用于放大信号的真空管和一组用于控制真空管工作的电极组成。
真空管放大器具有放大范围广、功率较大等优点，因此被广泛应用于广播和音频设备。
晶体管放大器的出现20世纪50年代，晶体管的出现颠覆了真空管放大器的地位。
晶体管放大器采用半导体材料制造，具有尺寸小、功耗低、可靠性高等优点。
这使得晶体管放大器成为电子设备中更加理想的选择。
半导体晶体管的发展半导体晶体管最早在20世纪50年代由贝尔实验室的研究人员发明，这一发明为晶体管放大器的实现奠定了基础。
随着半导体材料技术的发展，晶体管的性能不断提升，从最初的硅晶体管到后来的金属氧化物半导体场效应晶体管（MOSFET），晶体管的尺寸越来越小，性能越来越优越。
基本放大电路的类型基本放大电路根据其电路结构和应用场景的不同，可以分为多种类型。
接下来将介绍三种常见的基本放大电路类型。
电压放大器电压放大器是一种常见的基本放大电路，它的作用是将输入信号的电压放大到所需的幅度。
电压放大器一般由一个放大元件（如晶体管）和若干电阻、电容等辅助元件组成。
电压放大器广泛应用于音频放大，通信等领域。
电流放大器电流放大器是另一种基本放大电路类型，它的作用是将输入信号的电流放大到所需的幅度。
电流放大器一般由一个放大元件和若干电阻、电容等辅助元件组成。
电流放大器常见于传感器、放映设备等领域。
功率放大器功率放大器是输入信号的功率放大到所需的幅度。
概述甲类乙类甲乙类功率放大电路全解ppt课件
资金是运动的价值，资金的价值是随 时间变 化而变 化的， 是时间 的函数 ，随时 间的推 移而增 值，其 增值的 这部分 资金就 是原有 资金的 时间价 值
2. 消除交越失真的OCL电路:工作原理
利用甲乙类双电源互补对称功率放大电路可以消除交跃 失真。
静态： U B1、B2 U R2 U D1 U D2
资金是运动的价值，资金的价值是随 时间变 化而变 化的， 是时间 的函数 ，随时 间的推 移而增 值，其 增值的 这部分 资金就 是原有 资金的 时间价 值
工作原理：
uI正半周主要是 T1管发射极 驱动负载； uI负半周主要是 T2管发射极驱动负载 T1、T2导通时间 uI半个周期 T1、T2工作在甲乙类状态。
UomVCC2UCES
PomU Ro2Lm(VCC2R ULCE)S2
4
78.5%
资金是运动的价值，资金的价值是随 时间变 化而变 化的， 是时间 的函数 ，随时 间的推 移而增 值，其 增值的 这部分 资金就 是原有 资金的 时间价 值
4. 几种电路的比较
变压器耦合乙类推挽：单电源供电，笨重，效率 低，低频特性差。 OTL电路：单电源供电，低频特性差。 OCL电路：双电源供电，效率高，低频特性好。
因此，选择功率BJT时，其极限参数:
I CM i U CEO(BR)
C
max
u CE
V CC RL
max
2V CC
PCM
PT max
0.2
V
2 CC
2RL
资金是运动的价值，资金的价值是随 时间变 化而变 化的， 是时间 的函数 ，随时 间的推 移而增 值，其 增值的 这部分 资金就 是原有 资金的 时间价 值
三种放大电路的微变等效电路
三种放大电路的微变等效电路1. 基本概念在电子学中，放大电路是一种将输入信号增加到更大幅度的电路。
放大电路广泛应用于各种电子设备中，如音频放大器、射频放大器、功率放大器等。
放大电路可以分为多种类型，其中最常见的三种类型是共射放大电路、共集放大电路和共基放大电路。
放大电路的微变等效电路是为了更好地理解和分析放大电路的动态特性，从而更好地设计和优化电路。
2. 共射放大电路的微变等效电路共射放大电路是一种常用的单极性晶体管放大电路，它使用一个NPN型晶体管来放大输入信号。
下图展示了共射放大电路的基本电路图。
为了进行微变等效电路的分析，我们可以将晶体管替换为其微变等效电路。
共射放大电路的微变等效电路包括输入等效电阻、输出等效电阻以及电压放大系数。
输入等效电阻表示信号源与基极之间的等效电阻。
输出等效电阻是指负载电阻与输出端之间的等效电阻。
电压放大系数表示输出电压与输入电压之间的增益。
3. 共集放大电路的微变等效电路共集放大电路是另一种常见的单极性晶体管放大电路，它使用一个PNP型晶体管来放大输入信号。
下图展示了共集放大电路的基本电路图。
与共射放大电路类似，我们也可以将晶体管替换为其微变等效电路以进行分析。
共集放大电路的微变等效电路同样包括输入等效电阻、输出等效电阻以及电压放大系数。
输入等效电阻表示信号源与基极之间的等效电阻。
输出等效电阻是指负载电阻与输出端之间的等效电阻。
电压放大系数表示输出电压与输入电压之间的增益。
4. 共基放大电路的微变等效电路共基放大电路是第三种常见的单极性晶体管放大电路，它使用一个NPN型晶体管来放大输入信号。
下图展示了共基放大电路的基本电路图。
同样地，我们可以将晶体管替换为其微变等效电路以进行分析。
共基放大电路的微变等效电路也包括输入等效电阻、输出等效电阻以及电压放大系数。
输入等效电阻表示信号源与基极之间的等效电阻。
输出等效电阻是指负载电阻与输出端之间的等效电阻。
电压放大系数表示输出电压与输入电压之间的增益。
放大电路中的放大器类型介绍
放大电路中的放大器类型介绍在电子设备中，放大器是一种关键的电子元件，用于将信号的幅度增大，以便在不同的应用中实现放大功能。
放大器可以分为不同的类型，每个类型都有其特定的应用和特点。
本文将为您介绍一些常见的放大器类型。
一、低频放大器低频放大器是用于放大音频信号的一种类型。
它们通常工作在20Hz至20kHz的频率范围内，适用于音频放大器和音响系统。
低频放大器的特点是具有较高的增益和良好的线性性能，以确保音频信号的准确放大和高保真度。
二、高频放大器高频放大器是用于放大射频信号的一种类型。
它们主要用于无线通信设备、雷达系统和卫星通信系统等高频应用领域。
高频放大器需要具备较高的频率响应和较低的噪声系数，以确保对信号的准确放大和高质量的信号传输。
三、功率放大器功率放大器是一种特殊类型的放大器，用于将信号的功率增大。
它们通常用于驱动高功率负载，如扬声器、电机和发电机等。
功率放大器需要具备较大的功率输出能力、低失真和高效率，以确保稳定的功率放大和可靠的负载驱动。
四、差分放大器差分放大器是一种特殊构型的放大器，它们用于对差分信号进行放大和处理。
差分放大器的特点是具有较高的共模抑制比和良好的抗干扰能力，可以应对噪声和干扰信号的影响。
差分放大器常用于模拟信号处理、电压比较器和差分运算放大器等应用中。
五、运算放大器运算放大器是一种用于放大和处理模拟信号的集成电路。
它们通常用于模拟计算、滤波器设计和传感器接口等应用。
运算放大器具有高增益、高输入阻抗和低输出阻抗，可以实现准确的信号放大和精确的信号处理。
六、继电器放大器继电器放大器是一种特殊的放大器，它们通常用于控制电路中的电气开关。
继电器放大器通过放大控制信号，使继电器能够控制更大电流和更高电压的负载。
继电器放大器常用于工业自动化和电力控制系统中，以实现对各种设备和机械的精确控制。
以上是一些常见的放大器类型介绍，它们在不同的应用中扮演着重要的角色。
了解这些放大器类型的特点和应用可以帮助工程师和设计师选择合适的放大器来满足特定的需求。
电子电路中的放大器有哪些常见类型
电子电路中的放大器有哪些常见类型在电子电路中，放大器是一种用于增加电压、电流或功率的设备。
放大器广泛应用于各种电子设备中，例如音频放大器、功放、射频放大器等。
本文将介绍电子电路中常见的放大器类型。
一、运算放大器（Operational Amplifier，简称Op-Amp）运算放大器是一种差分输入的直流耦合放大器，具有极高的开环增益和输入阻抗，常用于模拟电路和某些数字电路中。
运算放大器的输出与输入之间存在线性关系，可以通过外部电路元件调整增益和频率响应。
它通常具有多个引脚，包括正输入端、负输入端和输出端。
二、晶体管放大器（Transistor Amplifier）晶体管放大器是一种使用晶体管作为放大元件的放大器。
它可以分为两种类型：BJT（双极性结型晶体管）放大器和MOSFET（金属氧化物半导体场效应晶体管）放大器。
1. BJT放大器BJT放大器是基于双极结型晶体管的放大器，根据放大器的连接方式和电路配置不同，可以分为共射极放大器、共基极放大器和共集极放大器等。
共射极放大器是应用最为广泛的一种类型，具有较高的电压增益和较低的输入阻抗。
2. MOSFET放大器MOSFET放大器是基于金属氧化物半导体场效应晶体管的放大器，也可以根据电路连接方式分为共源极放大器、共栅极放大器和共漏极放大器等。
MOSFET放大器具有高输入阻抗和低输出阻抗的特点，适用于高频率放大应用。
三、运算式放大器（Integrated Operational Amplifier）运算式放大器是一种集成的运算放大器，在单片集成电路中内建了多个运算放大器。
它的引脚布局和功能与独立运算放大器相似，但集成度更高，能够在小体积的芯片上实现多个放大器。
四、差动放大器（Differential Amplifier）差动放大器是一种特殊的放大器，具有两个输入端和一个输出端。
它能够放大两个输入信号之间的差异，常用于抑制共模干扰和增强信号传输质量。
差动放大器通常用于模拟信号处理和通信系统中。
功率放大电路三种类型输出功率管耗对比
功率放大电路三种类型输出功率管耗对比
功率放大电路常见的三种类型是A类、B类和AB类。
它们在输出功率和功率管的耗散方面有所不同。
A类功率放大电路的输出功率比较小，一般在几瓦到十几瓦之间，效率低（一般不超过50%）。
但是功率管的工作状态始终在放大区，功率管的静态电流一直存在，会导致功率管的耗散功率比较高。
B类功率放大电路的输出功率可以非常大，一般在几十瓦到几百瓦之间，效率相对高（一般能够达到70%以上）。
但是功率管只有在输出电流大于某个阈值时才会开始工作，因此，当输出功率较小时，功率管的静态电流比较小，耗散功率也比较小。
AB类功率放大电路则是A类和B类的折中方案，输出功率和效率都比较高。
它的输出功率可以从几瓦到几十瓦不等，效率同样可以高达70%以上。
在输出功率较小的时候，功率管的静态电流比较小，耗散功率也比较低，而在功率较大时，功率管的工作状态与B类相似，也能够输出较大的功率。
因此，在选择功率放大电路的类型时，需要根据具体的应用场景和需求来决定。
功率放大电路甲类乙类甲乙类总结
功率放大电路甲类乙类甲乙类总结
功率放大电路通常分为甲类和乙类两种类型，它们在放大器的工作方式、效率和应用方面有着不同的特点。
首先，让我们来看看甲类功率放大电路。
甲类功率放大电路的特点是在整个信号周期内，电流都能流过输出管，因此它能够实现线性放大。
这意味着甲类功率放大器能够提供高质量的音频放大，适用于要求高保真度的音频放大场合，比如音响系统等。
然而，甲类功率放大器的效率比较低，通常只有20%～30%，并且会产生较大的热量。
另外，由于需要在整个信号周期内都保持通电状态，因此它的功耗也比较高。
接下来是乙类功率放大电路。
乙类功率放大电路的特点是只在信号的一部分周期内才有电流流过输出管，这使得它的效率比甲类功率放大器高得多，通常能够达到70%～80%。
这意味着乙类功率放大器能够在更小的功率输入下实现相同的输出功率，从而减少能源消耗和热量产生。
然而，乙类功率放大器在信号过渡的地方会产生交叉失真，因此在一些对音频质量要求较高的场合，如音响放大器等，可能不太适用。
综上所述，甲类功率放大电路适合要求高保真度的音频放大场合，而乙类功率放大电路则适合对效率要求较高的场合。
在实际应
用中，工程师需要根据具体的需求来选择合适的功率放大电路类型，并在设计中权衡好音质、效率和成本等因素。
放大电路的类型原理
放大电路的类型原理放大电路是指能够将输入信号的幅度增加的电路，可以将弱信号转化为较强信号的信号放大器。
放大电路的类型原理包括三大类，分别是电压放大器、功率放大器和电流放大器。
首先是电压放大器。
电压放大器是一种能够增大输入信号幅度的电路，它可以放大不同频率范围内的电压信号。
电压放大器的原理主要涉及输入电阻、输出电阻和放大倍数。
输入电阻是指放大器接受输入信号的能力，一般较高，以保持输入信号源不受放大器负载的影响。
输出电阻是指放大器输出信号时对负载的影响，一般较低，以保持放大器信号源的电平稳定。
放大倍数则是指输入电压和输出电压之间的比例关系。
电压放大器可以分为直流耦合放大器和交流耦合放大器。
直流耦合放大器将输入和输出电路通过直流耦合的方式连接，适用于信号的放大范围较广的情况。
交流耦合放大器则采用电容耦合方式，可以在输入和输出端之间隔离直流信号，适用于信号的频率较高的情况。
其次是功率放大器。
功率放大器是一种能够放大大功率信号的电路，主要用于将低功率信号转换为高功率信号。
功率放大器的原理涉及功率放大、效率和线性度。
功率放大是指将输入信号的功率放大到更大的值，一般使用功率晶体管或功率管进行放大。
效率是指输出功率与输入功率之间的比例关系，能够反映功率放大器的能量利用效率。
线性度是指功率放大器输出与输入之间的线性关系程度，好的功率放大器应该具有较好的线性度，以确保输出信号的高保真度。
功率放大器可以分为A类、AB类、B类和C类功率放大器。
A类功率放大器的输出管一直工作在放大区，能够提供高线性度的放大，但效率较低。
AB类功率放大器通过引入一个工作点，使输出管在某个范围内不工作，既能提供较高的效率，又能保持较好的线性度。
B类功率放大器可以提供更高的效率，但会出现交越失真，即输出信号发生截顶现象。
C类功率放大器的效率最高，但线性度较差，主要用于高频功率放大。
最后是电流放大器。
电流放大器是一种能够将输入电流进行放大的电路，主要用于放大电流信号。
胆机放大电路的几种类型
胆机放大电路的几种类型一，电压放大电路是将微弱的信号电压按一定的倍数放大至下一级所需信号电压的推动值。
目前较流行的是SRPP 电路，它具有输入阻抗高，输出阻抗低，以其动态好，分析力强，音质通透，底声温暖等特点，它更有其线路简单，可 * 性高。
在使用不同的放大管、不同的工作点、会有不同的音色表现。
因此深受同行们的喜爱。
使用也比较普遍。
SRPP 电路的选管的要求：1，应选用 J 级或 T 级、高跨导、高频电压放大管。
跨导系数越大信号电压引起的阳极电流变化就越大，相对噪音就小，信躁比得以提高。
这样会提高整机的转换速率，扩宽整机的通频带，增强解析力。
2，尽量使用中u（放大系数）放大管。
当使用三极管6N4 和五极管等一些高倍放大管时（放大倍数越大、噪音越大、失真越大），则需要使用较深的本级或大环路负反馈。
否则，会引起由级间偶合失配引起的失真。
3，选用阳极电压底，阳极电流适中的双三极管。
阳极电压越高，噪音就会越大，失真也会随着增加。
由于本级输入的信号电压很低，所以本级不会因为工作电压低，而产生动态信号的失真。
同一管内的双三极管，参数一致，对称性好，音色也相同，老化程度接近，电路调整方便，并且共用一组灯丝即可。
4，静态工作点应设计在接近甲类或甲类状态以杜绝信号波形产生交越失真。
能够满足这些参数要求的电子管当属6N11，6N3 。
这两只小九脚拇指管是中U、高S（跨导 mA/V ）、高频放大、低躁声的双三极管，非常适合做SRPP 电路。
经过多次实验对比试听，在 SRPP 电路里，当 6N11 阳极电压为 230V 阳极电流为 4.5MA 时，整个频带非常平滑、低频延伸长、弹性好、有层次感，中频甜美靓丽、解析力高、声场开阔、定位准。
当阳极电流在 5.5MA以上时，低频肥而打结、中频变厚、声音发干、发硬。
当阳极电流低于2MA 以下时，低频松塌控制无力、中高频灰暗、声场变窄、定位不准。
6N3 阳极电压为260V 阳极电流为 3.5—4MA 时，音色和 6N11 非常接近，只是在中高频， 6N3 比 6N11 细腻一些。
输入电阻小,输出电阻大的放大电路类型
输入电阻小,输出电阻大的放大电路类型一、引言放大电路是电子设备中常见的一种电路，其作用是将输入信号放大后输出。
而输入电阻和输出电阻是衡量放大电路性能的重要指标之一。
本文将重点讨论输入电阻小、输出电阻大的放大电路类型。
二、基本原理输入电阻是指放大电路对输入信号的阻抗，而输出电阻是指放大电路对外部负载的阻抗。
当输入电阻较小时，放大电路对输入信号的损耗较小，可以更好地接收输入信号；而当输出电阻较大时，放大电路可以驱动更大的负载，输出信号能够保持较好的稳定性。
三、常见放大电路类型1. 电压放大器电压放大器是一种常见的放大电路类型，它通过放大输入电压信号的幅值来实现信号放大。
其中，共射放大器是一种输入电阻较小、输出电阻较大的放大电路。
共射放大器的输入电阻由输入电容和基极电阻决定，输出电阻由负载电阻决定。
这种放大电路适用于对电压信号进行放大的场合，常见于音频放大器和通信系统中。
2. 电流放大器电流放大器是一种将输入电流信号放大的放大电路类型。
其中，共基放大器是一种输入电阻较小、输出电阻较大的放大电路。
共基放大器的输入电阻由发射极电阻决定，输出电阻由集电极电阻决定。
这种放大电路适用于对电流信号进行放大的场合，常见于传感器信号处理和测量仪器中。
3. 功率放大器功率放大器是一种将输入信号放大后输出较大功率的放大电路类型。
其中，甲类功率放大器是一种输入电阻较小、输出电阻较大的放大电路。
甲类功率放大器通过控制输入信号和直流偏置电压的交流部分来实现放大。
这种放大电路适用于需要输出较大功率的场合，常见于音响系统和射频发射系统中。
四、特点和应用输入电阻小、输出电阻大的放大电路具有以下特点：1. 输入电阻小，能够更好地接收输入信号，减少信号损耗。
2. 输出电阻大，能够驱动更大的负载，输出信号稳定性高。
基于以上特点，这种放大电路适用于以下应用场景：1. 信号放大：在音频放大器、视频放大器等设备中，输入电阻小、输出电阻大的放大电路能够有效放大输入信号，提升音频、视频质量。
ab类功率放大器电路_理论说明
ab类功率放大器电路理论说明1. 引言1.1 概述在电子设备中，功率放大器起着至关重要的作用。
它们用于将输入信号增加到足够的功率，以便可以驱动扬声器、马达或其他负载。
其中一种常见的功率放大器类型是ab类功率放大器电路。
ab类功率放大器电路具有高效率、低失真和较好的线性特性，因此在音频放大和通信领域得到广泛应用。
1.2 文章结构本篇文章将首先介绍ab类功率放大器电路的基本原理，包括对功率放大器的概述、ab类功率放大器的定义与特点以及不同类型的功率放大器分类与应用场景。
然后，我们将详细探讨ab类功率放大器电路设计要点，包括输入级、驱动级和输出级各个方面的设计要点。
接下来，我们将通过一个实例分析展示如何搭建ab类功率放大器电路，并介绍调试方法。
最后，在结论部分对ab类功率放大器电路进行总结，并提出进一步研究方向。
1.3 目的本文旨在深入探讨ab类功率放大器电路的理论原理和设计要点，并以实例分析的方式帮助读者了解如何搭建ab类功率放大器电路并进行调试。
通过本文的阅读，读者将能够全面了解ab类功率放大器电路，并在实际应用中具备基本的设计与调试能力。
2. ab类功率放大器电路的基本原理2.1 功率放大器概述功率放大器是一种用于增强输入信号幅度的电路，通常用于将低功率信号转换为高功率输出信号。
它在各种电子设备中得到广泛应用，如音频放大器、无线通信系统和功率驱动电源等。
ab类功率放大器是最常见和常用的功率放大器之一。
2.2 ab类功率放大器的定义与特点ab类功率放大器是一种能够提供高效能并具有较低谐波失真的电路。
它通过将输入信号分成两个不同相位的部分来工作，其中一个部分被引入一个npn型晶体管，另一个部分被引入一个pnp型晶体管，并在输出端合并。
ab类功率放大器的主要特点包括：- 高效能：由于两个晶体管轮流工作，并且只有在输入信号超过某个阈值时才会进行切换，在非使用状态时几乎没有静态功耗。
- 低谐波失真：由于将输入信号分成两个相位来处理，ab类功率放大器可以减小谐波失真级别。
什么是放大电路
什么是放大电路放大电路是一种电子电路，它用于增加电信号的幅度，从而使得信号更容易被探测、传输或处理。
放大电路在各种电子设备中起到重要的作用，如音频放大器、射频放大器和操作放大器等。
在本文中，我们将介绍什么是放大电路、它的工作原理以及不同类型的放大电路。
放大电路的定义：放大电路是一种具有放大器件的电路，这些放大器件能够放大电信号的幅度。
在放大电路中，输入信号受到放大器件的放大作用，输出信号的幅度将比输入信号大。
放大电路的工作原理：放大电路基于放大器件（如晶体管、场效应管或运算放大器等）的工作原理。
这些放大器件利用电子元件的特性，通过控制电流或电压的变化，来增加信号的幅度。
放大电路的分类：根据不同的应用需求，放大电路可以分为以下几种类型：1. 电压放大电路：电压放大电路通过增加电压信号的幅度，来实现信号的放大。
其中最常见的就是操作放大器电路（OP-AMP电路）。
操作放大器是一种高增益、差分输入的放大器，它能够将微弱的电压信号放大成更大的输出信号。
操作放大器常用于音频放大器、滤波器和传感器测量等领域。
2. 电流放大电路：电流放大电路通过增大电流信号的幅度，来实现信号的放大。
例如，射频放大器常用于无线通信系统中，用于将低功率射频信号放大到传输或天线所需的功率水平。
3. 功率放大电路：功率放大电路用于增加输入信号的功率以得到更大的输出功率。
这种电路通常用于音响系统或高功率无线发射器等应用中。
4. 频率放大电路：频率放大电路用于放大特定频率范围内的信号。
这种电路常用于射频（RF）和音频（AF）放大器中，可以将输入信号在特定频段内放大。
总结：放大电路是一种能够增加信号幅度的电子电路。
通过利用放大器件的工作原理，放大电路能够将微弱的电信号放大成更大的输出信号。
不同类型的放大电路，如电压放大电路、电流放大电路、功率放大电路和频率放大电路，在不同的应用领域中起到重要的作用。
在设计和使用放大电路时，需要考虑电路参数、稳定性和线性度等因素，以确保放大信号的准确性和质量。
电子电路中的放大器类型与应用场景
电子电路中的放大器类型与应用场景一、引言电子放大器是电子电路中常见且重要的部件，它具有放大电压或电流信号的功能。
广泛应用于音频设备、无线通信、仪器仪表等领域。
本文将介绍电子电路中常见的放大器类型及其应用场景。
二、放大器类型1. 通用放大器（通用放大电路）- 通用放大器是电子电路中最基本、最常用的一种放大器类型，可以放大任何类型的信号。
- 应用场景：通用放大器广泛应用于音频设备（如音响、耳机放大器）和通信设备（如无线电、电视机）中。
2. 音频放大器- 音频放大器是一种专用的放大器，主要用于放大音频信号，如从音频源（如电脑、手机）到扬声器的音频信号放大。
- 应用场景：音频放大器广泛应用于个人音响、家庭影院系统、汽车音响等领域。
3. 射频放大器- 射频放大器是一种专用的放大器，主要用于放大射频信号，如无线通信中信号传输的过程。
射频信号具有高频率和小幅度变化的特点。
- 应用场景：射频放大器广泛应用于无线电通信系统、卫星通信系统、雷达系统等领域。
4. 中频放大器- 中频放大器是一种专用的放大器，主要用于放大中频信号，如广播接收机中信号的处理过程。
- 应用场景：中频放大器广泛应用于广播接收机、电视机等领域。
5. 直流放大器- 直流放大器是一种特殊类型的放大器，可以放大直流信号。
- 应用场景：直流放大器广泛应用于电源管理、传感器放大、运算放大器等领域。
6. 差分放大器- 差分放大器是一种专用的放大器，对输入信号的两个端口进行差分放大，具有抗共模干扰能力强的特点。
- 应用场景：差分放大器广泛应用于高性能音频设备、数据采集系统等领域。
三、放大器的应用场景1. 音频放大器的应用场景有：- 个人音响：通过音频放大器将音频信号放大到合适的声音水平，提供高质量的音乐体验。
- 家庭影院系统：音频放大器用于放大电影中的声音，增强家庭影院的音效体验。
- 汽车音响：通过音频放大器将车载音频信号放大，提供汽车内部音乐娱乐。
2. 射频放大器的应用场景有：- 无线通信系统：射频放大器用于放大无线通信中的信号，确保信号的传输距离和质量。
晶体管放大知识(甲类、乙类、推挽式等)
放大器基础知识(甲类、乙类、甲乙类、推挽式放大器)经常会看到XX功放是采用推挽式结构,或者说XX采用甲类放大器,效果出色什么的描述,但各位可否知道这些类型功放工作代表的意义呢?下面就简单介绍一下:1.甲类放大:晶体管静态工作点设置在截止区与饱和区的中分点的放大电路,叫做甲类放大电路,适合于小功率高保真放大。
甲类放大又称为A类放大,在信号的整个周期内(正弦波的正负两个半周),放大器的任何功率输出元件都不会出现电流截止(即停止输出)。
正弦信号的正负两个半周由单一功率输出原件连续放大输出的一类放大器。
当输入信号较小时,在整个信号周期中,晶体管都工作于它的放大区,电流的导通角为180度,且静态工作点在负载线的中点。
甲类放大器工作时会产生高热,效率很低,适用于小信号低频功率放大,但固有的优点是不存在交越失真。
单端放大器都是甲类工作方式。
2.乙类放大:晶体管静态工作点设置在截止点的放大电路,叫做乙类放大电路,适合于大功率放大。
乙类放大又称为B类放大,在信号的整个周期内(正弦波的正负两个半周),放大器的输出元件分成两组,轮流交替的出现电流截止(即停止输出)。
正弦信号的正负两个半周分别由推挽输出级的两“臂”轮流放大输出的一类放大器,每一“臂”的导电时间为信号的半个周期。
乙类功率放大其集电极电流只能在半个周期内导通,导通角为90度。
乙类放大器的优点是效率高,缺点是会产生交越失真。
3.甲乙类放大:管静态工作点设置在截止区与饱和区之间,靠近截止点的放大电路,叫做甲乙类放大电路,适合于大功率高保真音频放大,推挽电路通常就是甲乙类放大电路。
甲乙类放大又称AB类放大,它界于甲类和乙类之间,推挽放大的每一个“臂”导通时间大于信号的半个周期而小于一个周期。
甲乙类放大有效解决了乙类放大器的交越失真问题,效率又比甲类放大器高,因此获得了极为广泛的应用。
4.丙类放大:晶体管静态工作点设置在截止区内的放大电路,叫做丙类放大电路,适合于大功率射频放大。
功率放大电路的特点与类型
第8章 功率放大电路
图8.1.1 功率放大电路的功率状态 （a）甲类 (b)甲乙类 (c)乙类
第8章 功率放大电路
• 甲类放大的优点是波形失真小，但由于静态工作点 电流大，故管耗大，放大电路效率低。可以证明， 即使在理想情况下，甲类放大电路的效率最高也只 能达到50%，所以它主要用于小功率放大电路中。
第8章 功率放大电路
• 非线性失真要小 功率放大电路是在大信号下工作，所以不可避免 地会产生非线性失真， 在获得大的功率输出下尽可 能将失真限制在允许范围内。 • 散热要好 在功率放大电路中，有相当大的功率消耗在管子 的集电结上，使结温和管壳温度升高。为充分利用 允许的管耗输出足够大的功率，散热非常重要。
第8章 功率放大电路
2. 功率放大电路的基本类型
功率放大电路按三极管在一个信号周期内导通时 间的不同，可分为四类(又称四种工作状态)，即甲类、 乙类、甲乙类和丙类。 在输入信号作用的一个周期内，功放管内始终有 电流流通的，称为甲类放大，如图8.1.1（a）所示； 管子有半个周期以上有电流流通的，称为甲乙类放大， 如图8.1.1(b)所示；只有半个周期有电流流通的，则 称为乙类放大，如图8.1.1(c)所示。若在一周期内，管 子的导通时间小于半个周期，则称为丙类放大。
第8章 功率放大电路
8.1 功率放大电路的特点与类型
主要用于向负载提供功率的放大电路称为功 率放大电路。它是一种以输出较大功率为目
1. 功率放大电路的主要特点
实用中功率放大电路应具有以下四个主要特点： • 输出功率要大 为了获得大的功率输出，要求功放管的电压和电流 都有足够大的输出幅度，因此管子往往在接近极限运 用状态下工作。 • 效率要高 所谓效率就是负载得到的有用信号功率和电源供给 的直流功率的比值。它代表了电路将电源直流能量转 换为输出交流能量的能力。功放通常工作在大信号情 况下，所以输出功率和功耗都较大，在允许的失真范 围内尽量减小损耗。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、共发射极放大电路
共发射极放大电路简称共射电路，输入端AA′外接需要放大的信号源;输出端BB′外接负载。
发射极为输入信号ui和输出信号uo的公共端。
公共端通常称为"地"(实际上并非真正接到大地)，其电位为零，是电路中其他各点电位的参考点，用"⊥"表示。
1.电路的组成及各元件的作用
(1)三极管VNPN管，具有放大功能，是放大电路的核心。
(2)直流电源VCC使三极管工作在放大状态，VCC一般为几伏到几十伏。
(3)基极偏置电阻Rb它使发射结正向偏置，并向基极提供合适的基极电流(。
Rb一般为几十千欧至几百千欧。
(4)集电极负载电阻Rc它将集电极电流的变化转换成集-射极之间电压的变化，以实现电压放大。
Rc的值一般为几千欧至几十千欧。
(5)耦合电容C1、C2又称隔直电容，起通交流隔直流的作用。
C1、C2一般为几微法至几十微法的电解电容器，在联结电路时，应注意电容器的极性，不能接错。
2.放大电路的静态分析:静态是指放大电路没有交流输入信号(ui=0)时的直流工作状态。
静态时，电路中只有直流电源VCC作用，三极管各极电流和极间电压都是直流值，电容
C1、C2相当于开路，其等效电路如图6-22所示，该电路称为直流通路。
对放大电路进行静态分析的目的是为了合理设置电路的静态工作点(用Q表示)，即静态时电路中的基极电流IBQ、集电极电流ICQ和集-射间电压UCEQ的值，防止放大电路在放大交流输入信号时产生的非线性失真。
三极管工作于放大状态时，发射结正偏，这时UBEQ基本不变，对于硅管约为0.7V，锗管约为0.3V。
三、功率放大电路
1.功率放大电路的基本概念功率放大电路的任务是输出足够的功率，推动负载工作。
例如扬声器发声、继电器动作、电动机旋转等。
功率放大电路和电压放大电路都是利用三极管的放大作用将信号放大，不同的是功率放大电路以输出足够的功率为目的，工作在大信号状态;而电压放大电路的目的是输出足够大的电压，工作在小信号状态。
功率放大电路应满足以下要求:
(1)输出功率足够大为了获得较大的输出信号电压和电流，往往要求三极管工作在极限状态。
实际应用时，应考虑到三极管的极限参数PCM、ICM和U(BR)CEO。
2)动态工作分析设输入信号为正弦电压ui，如图6-30a所示。
在正半周时，V1管发射结正偏导通，V2管发射结反偏截止，由+VCC提供的电流ic1经V1管流向负载，在负载RL上获得正半周输出电压uo。
同理，在负半周时，V1管发射结反偏截止，V2管发射结正偏导通，由-VCC提供的电流ic2从-VCC端经负载流向V2管，在RL上获得负半周输出电压uo。
可见，在ui的整个周期内，V1管和V2管轮流导通，相互补充，从而在RL上得到完整的输出电压uo，故称为补对称功率放大电路。
3.集成功率放大电路简介
集成功率放大电路是将功率放大电路中的各个元件及其联线制作在一块半导体芯片上的整体。
它具有体积小、重量轻、可靠性高、使用方便等优点，因此在收录机、电视机及伺服放大电路中获得广泛应用。
四、多级放大电路简介
实际应用中，放大电路的输入信号都是很微弱的，一般为毫伏级或微伏级。
为获得推动负载工作的足够大的电压和功率，需将输入信号放大成千上万倍。
由于前述单级放大电路的电压放大倍数通常只有几十倍，所以需要将多个单级放大电路联结起来，组成多级放大电路对输入信号进行连续放大。
多级放大电路中，输入级用于接受输入信号。
为使输入信号尽量不受信号源内阻的影响，输入级应具有较高的输入电阻，因而常采用高输入电阻的放大电路，例如射极输出器等。
中间电压放大级用于小信号电压放大，要求有较高的电压放大倍数。
输出级是大信号功率放大级，用以输出负载需要的功率。
2.多级放大电路的级间耦合方式及特点在多级放大电路中，级与级之间的联结方式称为耦合。
级间耦合时应满足以下要求:各级要有合适的静态工作点;信号能从前级顺利传送到后级;各级技术指标能满足要求。
