LonWorks现场总线及应用实例
第八章现场总线之 LONWORKS现场总线
基本耦合原理电路
28
第八章 LonWorks技术和LON总线
8.3 通信 2、电力线收发器
④耦合电路的设计
隔离耦合电路原理图
29
第八章 LonWorks技术和LON总线
8.3 通信 3、其他类型的收发器 4、路由器
30
第八章 LonWorks技术和LON总线
8.3 通信 4、路由器 Lon Works路由器可以通过网络管理工具组态为中继器、 网桥、组态路由器以及学习路由器 。 ◆ 中继器 ◆ 网桥 ◆ 组态（配置型）路由器 ◆ 学习路由器
8.2 LON总线分散式通信控制处理器―――神经元芯片 2、存储器
19
第八章 LonWorks技术和LON总线
8.2 LON总线分散式通信控制处理器―――神经元芯片 3、输入/输出
多路选择 IO0 IO1 IO2 IO3 IO4 IO5 IO6 IO7 IO8 IO9 IO10
20
专用
第八章 LonWorks技术和LON总线
33
第八章 LonWorks技术和LON总线
8.5 面向对象的编程语言―――Neuron C 1、概述 Neuron C对标准的ANSI C的扩展包括 （1） 一个内部的多任务调度程序：它允许程序员以自然方式 描述事件驱动的任务，同时控制这些任务优先级的执行。 （2） 将I/O对象直接映射到处理器的I/O能力。 （3） 网络变量对象定义：提供一种简单的，实现节点之间数 据共享的方法。 （4） When语句：引入事件并定义这些事件的临时排序。 （5） 显示报文（explicit message）传递：用于直接对 LonTalk协议的底层进行访问。
8.1.2 LonWorks节点
10
第八章 LonWorks技术和LON总线
05_LonWorks技术与Lon总线
6、LonTalk 传输层和会话层通信协议 传输层是无连接的，提供一对一、一对多的可靠 传输，管理报文的执行顺序和二次检测。 会话层提供请求/响应机制。 7、LonTalk 表示层和应用层通信协议（5类服务） 网络变量的服务 显示报文的服务 网络管理的服务 网络跟踪的服务 外来帧传输服务
专用
可以被CPU写入 的16位装入寄存 器；16位计数器； 可以被CPU读出 的16位锁存器
神经元芯片.输入/输出
采用Neuron C 编程工具实现对 I/O 口设置，通过函数 io_in() io_out()对所定义的 I/O 进行输入/输出操作。
神经元芯片的11个 I/O 口有 34 种预编程设置，可以有效地实 现这11个 I/O 的测量、计时和控制等功能。
第五章
LonWorks技术与Lon总线
主要内容
5.1 5.2 5.3 5.4 5.5 5.6 5.7 5.8 应用实例 技术概要 网络节点 神经元芯片 通信收发器 路由器 LonTalk协议 面向对象编程语言Neuron C
主要内容
5.1 5.2 5.3 5.4 5.5 5.6 5.7 5.8 应用实例 技术概要 网络节点 神经元芯片 通信收发器 路由器 LonTalk协议 面向对象编程语言Neuron C
2、LonTalk 7层协议 前面已经讲过Lonworks包含了ISO/OSI的七层结构， 下图是对LonTalk协议ISO/OSI 7层协议的比较。
LonTalk协议提供的服务
OSI层次 7 6 5 4 3 2 应用层 表示层 会话层 传送层 网络层 链路层 MAC 子层 1 物理层 介质访问 电路连接 标准服务 网络应用 数据表示 远程遥控动作 端对端的可靠传输 传输分组 链路层 帧结构 LON提供的服务 标准网络变量类型 网络变量，外部帧传送 请求/响应，认证，网络管理 应答，非应答，点对点。广播， 认证等 地址，路由 帧结构，数据解码， CRC错误检查 P预测CSMA，碰撞规避 优先级，碰撞检测 介质，电气接口
LONWORKS现场总线运用试验指导
LONWORKS现场总线运用试验指导各组态软件作用：ONLON: 图形化编程VISULLON：网络监控配置PCLTA-10: 驱动程序试验步骤：以neuron芯片完成一减法功能，在PC机上完成监控功能的例子来说明运用lonworks现场总线控制的开发过程。
(一）图形化编程（Onlon）1．创建工程打开onlon 在菜单栏的“工程”项中创建一个新工程，假定名为test1，如图1图1注意：新子目录必须与工程名相同。
点击“创建”即可建立一个新工程。
2．创建节点在菜单栏中“文件”中点击“新建”即可建立一个名为“node1”的节点。
存盘，将文件存到任何你喜爱的位置。
假定存在d: \my document\test1下。
3．将结点加入工程。
在菜单栏中“节点”中点击“添加到”即可将节点加入工程。
4．设置节点在空白处单击右键，出现如下对话框：节点应按如下设置：“目标硬件”中：如图2硬件名：AD80芯片型号：3150时钟频率：10MHZ收发器类型：TP/FT-10“内存表”中：如图3内存类型：FLASHROM Pages: 0NVRAM Pages: 128RAM Pages: 96右边第二、三栏的Begin 分别填0000，8000“固件函数库”中固件：C:\Eic2000\onlon\IMAGES\VER6\Sys3150.sym 函数库：adr120.lib图2图35. 图形化编程：用鼠标左键点取左边的功能块，将其拖至合适的位置，双击功能块，对其进行配置。
以sub1为例：如图4图4功能块类型：unsigned long点“p0,p1,out”分别对减数，被减数，结果进行配置。
对各功能块配置好后，用工具栏中的连线工具将功能块连接起来。
如图5图5点击工具栏中的“编译节点”对节点进行编译。
存盘，退出Onlon.(二)网络监控配置(V isuallon)1、运行V isullon,点击菜单拦中的network 下的attach,建立网络。
Lonworks现场总线在楼宇设备自动化系统中的应用_1

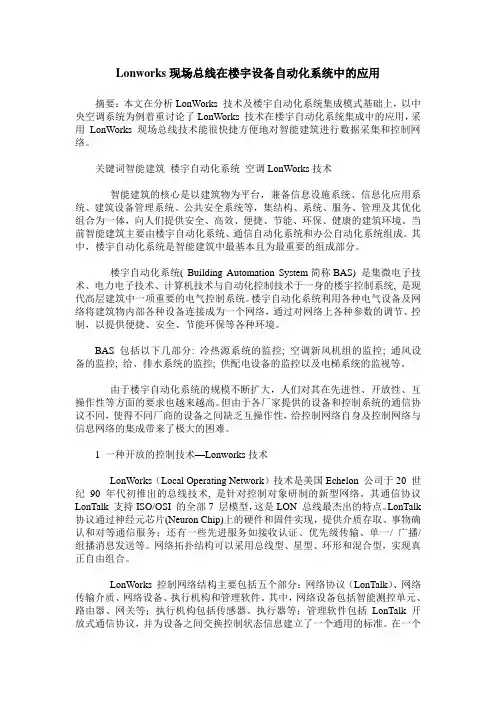

Lonworks现场总线在楼宇设备自动化系统中的应用摘要：本文在分析LonWorks 技术及楼宇自动化系统集成模式基础上，以中央空调系统为例着重讨论了LonWorks 技术在楼宇自动化系统集成中的应用，采用LonWorks现场总线技术能很快捷方便地对智能建筑进行数据采集和控制网络。
关键词智能建筑楼宇自动化系统空调LonWorks技术智能建筑的核心是以建筑物为平台，兼备信息设施系统、信息化应用系统、建筑设备管理系统、公共安全系统等，集结构、系统、服务、管理及其优化组合为一体，向人们提供安全、高效、便捷、节能、环保、健康的建筑环境。
当前智能建筑主要由楼宇自动化系统、通信自动化系统和办公自动化系统组成。
其中，楼宇自动化系统是智能建筑中最基本且为最重要的组成部分。
楼宇自动化系统( Building Automation System简称BAS) 是集微电子技术、电力电子技术、计算机技术与自动化控制技术于一身的楼宇控制系统, 是现代高层建筑中一项重要的电气控制系统。
楼宇自动化系统利用各种电气设备及网络将建筑物内部各种设备连接成为一个网络，通过对网络上各种参数的调节、控制，以提供便捷、安全、节能环保等各种环境。
BAS 包括以下几部分: 冷热源系统的监控; 空调新风机组的监控; 通风设备的监控; 给、排水系统的监控; 供配电设备的监控以及电梯系统的监视等。
由于楼宇自动化系统的规模不断扩大，人们对其在先进性、开放性、互操作性等方面的要求也越来越高。
但由于各厂家提供的设备和控制系统的通信协议不同，使得不同厂商的设备之间缺乏互操作性，给控制网络自身及控制网络与信息网络的集成带来了极大的困难。
1 一种开放的控制技术—Lonworks技术LonWorks（Local Operating Network）技术是美国Echelon 公司于20 世纪90 年代初推出的总线技术, 是针对控制对象研制的新型网络。
其通信协议LonTalk 支持ISO/OSI 的全部7 层模型，这是LON 总线最杰出的特点。
LonWorks现场总线
• 网络处理器处于中间位置，通过使用网络 缓冲区和MAC处理器通信，使用应用缓冲 区和应用处理器通信。
LonWorks现场总线
MC143150存储器
• 512B EEPROM 存储网络配置和地址表、 48位神经元ID码、用户应用程序代码及一 般只读数据。
过耦合器耦合到220V或其他交直流电力线上，甚 至是没有电力的双绞线。 • 优势：利用已有的电力线进行数据通信，减少了 繁琐布线。
LonWorks现场总线
• 4、其他介质收发器 • （1）无线收发器 • （2）光纤收发器 • 5、路由器 • 连接两个通信通道之间的LonTalk信息。 • 通道：因物理原因将网络分割成能独立发送报文
LonWorks现场总线
通信协议LonTalk
• 协议数据单元： • MPDU（MAC层协议数据单元） 帧 • LPDU（ 链路层协议数据单元） 帧 • NPDU（ 网络层协议数据单元） 报文 • TPDU（ 传输层协议数据单元） 消息应答 • SPDU（会话层协议数据单元） 请求/响应 • NMPDU（ 网络管理协议数据单元） • DPDU（网络检测协议数据单元） • APDU（ 应用层协议数据单元）
无需转发的一段介质。 • 用途： • －扩展通道的容量 • －连接不同的通信介质或波特率 • －提高LON总线可靠性 • －全面提高网络性能
LonWorks现场总线
• RTR-10模块：适于嵌入原始设备制造商产 品。一个RTR-10路由器加上两个收发器模 块即可组成一个常规路由器。
• 路由算法：4种 • －配置型路由器 智能路由器，根据目标 • －学习型路由器 地址有选择的转发报文 • －桥接器：转发所有符合它的域的报文 • －中继器：发送所有报文
lonworks现场总线在分布式测温系统中的应用
该分布式测温系统选用两级计算机系统， 即由上位机和多 个智能节点组成。系统总体框图如图 " 所示。
经元芯片之间采用并行方式通信， :",; 的工作方式为从 - 方 式。在从 - 方式下， 神经元芯片 :",; 是在主处理器的控制下
图" 系统框图
工作的， 对主处理器来说， 神经元芯片 :",; 是含 / 个数据位和 : 个控制位的并行 5 B 3 设备， 其中 53; C 53> 为双向数据线， 53/ 为 片选 （ 14） ， （ D B E） ， （ #4） 。 14 530 为读 B 写线 53"; 为握手信号线 信号由 -./012" 驱动， 有效表示正在进行数据传输， 脉冲下沿 将数据写入 -./012" 或 :",; 中。 D B E信号在 14有效时控制数 据的读 B 写， 它由 -./012" 控制。#4 信号由 :",; 驱动， 当 #4 为 高电平， 表示 :",; 正在读 B 写数据， 处于忙状态， 当 #4 为低电 平， 表示 :",; 数据已经处理完毕， 可以进行下一次通信了。需 要注意的是， 单片机与神经元芯片之间采用并行方式通信， 要 求它们之间必须同步， 单片机的复位电路应该也能触发神经元 芯片的复位。另外， 工作时单片机需要监视神经元芯片的 #4 位的状态， 以保证数据传送的同步， 但是有可能神经元芯片未 及时设置好 #4 的状态而单片机已开始轮询 #4， 在 #4 引脚加 上一上拉电阻 （"; F!） 可避免单片机读取 #4 的无效状态。 图 , 中的键盘及显示部分可以用来设定报警温度的上下 限和显示传感器的编号和测量的温度值。声光报警部分是当 测量温度超出报警上下限时， 由单片机输出的报警信号。 # 系统的软件设计 与系统的硬件结构相对应， 系统的软件设计也分为两部 分： 智能节点的软件设计和上位机的软件设计。 #!" 智能节点的软件设计 智能节点的软件设计可分为两部分。一部分是对主处理 器单片机 -./012" 的软件设计， 由汇编语言编写； 一部分是对 从处理器神经元芯片 :",; 的软件设计， 由 9*GH$I 1 语言编写。
LonWorks现场总线及其应用
LonWorks现场总线及其应用1.引言20世纪90年代初，美国Echelon公司开发了LonWorks（Local Operating Network 局部操作网络）控制网络技术，它是一个开放的控制网络平台。
是目前控制领域中应用最广的通用控制总线技术之一。
该技术提供一个平坦的、对等式的控制网络架构，给各种控制网络应用提供端到端的解决方案。
如今。
许多知名大公司已向全世界提供各类LonMark技术的产品。
LonWorks技术自1996年进入中国，也取得了迅速发展。
LonWork 技术提供Neuron芯片、LonTalk协议、Lonmark互操作标准、LonWorks收发器和路由器、Lonbuilder和Nodebuilder开发工具、LonQorks网络服务体系LNS和Neuron C编程语言等开发设计平台，为设计和生产具有低成本、智能化得现场智能监控产品，组建造价低廉、智能分布和功能强的现场总线控制网络提供了完整的解决方案。
2.LonWorks现场总线及其技术特点LonWorks的核心是神经元芯片(Neuron Chip)，使用CMOS CLSI技术的神经元芯片使实现低成本的控制网络成为可能。
神经元芯片是高度集成的内部含有3个8位的CPU：第一个CPU为介质访问控制处理器，处理LonTalk协议的第一层和第二层；Neuron芯片的编程语言为Neuron C，它是从ANSI C 中派生出来的，并对ANSI C进行了删减和增补。
Neuron芯片可以通过5个通信管脚与网络上的其它节点交换信息，也可以通过11个应用管脚与现场的传感器和执行器交换信息。
11个应用管脚具有34种应用操作模式，可以在不同的配置下为外部提供灵活的接口和芯片内部的计时器应用。
第二个CPU 为网络处理器，它实现LonTalk协议的第三层至第六层；第三个CPU为应用处理器，实现LonTalk协议的第七层，执行用户编写的代码及用户代码所调用的操作系统服务。
现场总线技术3-3 Lonworks 现场总线技术及其应用 教学课件
网络拓扑结构：可以自由组合，支持总线型、环型、自由 拓扑型等网络拓扑形式。尤其是自由拓扑形式使得网络构 建更为方便灵活。
无中心控制的真正分布式控制模式能独立完成控制和通信 功能。网络上的每个设备都不依赖于其它设备独立地接收、 发送和处理网络信息。
➢ 由于现有的MAC算法，如IEEE802.2、802.3、802.4和802.5不 能满足LonTalk使用多种通信介质、在交通繁重情况下维持性 能、支持大型网络的需要。因此，Echelon公司的LonTalk协 议采用了可预测P坚持CSMA（Predictive P-Persitent CSMA） 算法。
➢ 可靠性最低
2021/4/27
20
3.3.3 LONTALK协议
冲突避免
➢LonTalk协议采用的是可预测P－坚持CSMA算 法.
➢既便在过载的情况下,仍可达到最大的通信量.
冲突检测
➢一旦收发器检测到冲突,LonTalk协议便能立刻重 发因冲突而破坏的消息包.
➢可以提高媒体的利用率,缩短因冲突而附加到响 应时间的额外值.
2021/4/27
13
3.3.3 LONTALK协议
1.物理信道
表3-12几类广泛应用的信道特征
2021/4/27
14
3.3.3 LONTALK协议
2．LonTalk协议的网络地址结构
每结个点域最多有2图553个-33子分网层，编址一示个意子图网最多可以包括127个
2021/4/27
15
(a) 单一信道多个子网
1 源子网 1 源节点 目标组 1
8
2a 源子网 1 源节点 目标子网 1 目标节点 8
LonWorks现场总线技术与应用
3.LonWorks控制网络的设计开发
3.6 系统的开发运行环境
• LON网络节点开发工具：NodeBuilder • 网络连接工具：LonMaker • DDE服务器：LonManager DDE Server • 监测程序开发工具：组态王、Intouch、VB • 网页及ASP开发工具：Frontpage 、InterDev • Web服务器：IIS5.0 • 数据库服务器：SQL Server7.0
3.LonWorks控制网络的设计开发
3.1 LonWorks系统开发过程 现场总线控制网络的最大特点就是将过去
传统的、集中在中央控制系统上的控制功能分 散下放到现场设备中，从而实现现场控制。
为了组建一个基于实时分布式LonWorks 技术的控制网络，必须尽力将一个庞大复杂的 控制任务分成较小简单的子任务，并将控制处 理过程和信息的输入/输出完全分布到相应的 现场控制器中，以避免集中控制。
关量、模拟量）采集和处理的、且具有可靠网络通 信功能的现场智能装置。
• 通信介质 用来连接各个节点的通信媒介。
3.LonWorks控制网络的设计开发
3.3 监控网络的组成
图3.3 监控网络系统的基本结构
3.LonWorks控制网络的设计开发
3.4 上位监控软件的设计 为了方便用户实时监控现场数据，需要
EPROM或FLASH RAM中； • 分别对单个节点和整个系统进行调试和测试； • 在现场安装节点并测试其行为； • 维护系统的硬件和软件。
3.LonWorks控制网络的设计开发
3.1 LonWorks系统开发过程
图3.1 基于LonWorks网络的控制系统分解
3.LonWorks控制网络的设计开发
3.2 智能节点开发过程 （1）节点定义和功能分配
LonWorks现场总线
用于对LonWorks节点设备进行调试和故障排除， 提高开发效率。
04
LonWorks应用案例
智能家居系统
智能家居系统是利用LonWorks技术 的典型应用之一。通过LonWorks总 线，各种智能家居设备可以互联互通 ，实现集中控制和远程监控。
智能家居系统可以实现的功能包括： 自动控制家电、远程监控家庭安全、 调节室内环境等，从而提高居住的舒 适度和便利性。
03
LonWorks设备与工具
LonWorks节点设备
智能节点设备
具备数据采集、控制和通 信功能的设备，如传感器、 执行器等。
网关节点设备
用于连接不同总线网络的 设备，实现不同总线协议 之间的转换。
路由器节点设备
用于扩展总线网络的通信 范围，实现多跳通信。
LonWorks网络设备
总线网络
由多个节点设备组成的通信网络， 采用LonWorks技术实现设备间
城市照明系统还可以根据天气、交通等因素自动调节灯光亮 度、开关时间等，提高城市照明的智能化水平。
楼宇自动化系统
01
楼宇自动化系统是利用 LonWorks技术实现楼宇设备的 集中监控和管理的应用。通过 LonWorks总线，可以实现设备
02 的互联互通和智能化控制。
楼宇自动化系统可以提高楼宇的 能源利用效率和管理效率，降低 运营成本，提高楼宇的安全性和 舒适性。
应用编程接口
为了方便设备开发，LonWorks提 供了应用编程接口（API），开发人 员可以通过API进行设备开发。
通信速率与距离
通信速率
LonWorks网络的通信速率可以根据实际需要进行配置，常见的通信速率为 1.25-500kbps。
通信距离
LONWORKS总线技术的应用
LONWORKS总线技术的应用摘要在现代住宅小区内、智能通信接口中、智能传感器等方面，LONWORKS神经元片具有独特的优势。
文章主要介绍了LONWORKS总线应用于现代住宅小区内智能节点和其它节点的情况。
1前言随着计算机技术、通讯技术、自动化控制技术及大规模器件技术的发展，加速了计算机数据网的发展，同时也产生了计算机控制网络。
现场总线综合了数字通信技术、计算机技术、自动控制技术、网络技术和智能仪表等多种技术手段，其数据通信具有较高的可靠性、实时性和灵活性。
在现场总线控制网络中，系统的各种设备通过多个节点连接到一根公共总线上，使得各个节点之间可以实现点对点的对等通讯和系统中信息资源的共享，同时也大大减少了系统中的连接线。
LONWORKS现场总线是美国Ｅｃｈｅｌｏｎ公司推出的局部操作网络，它具有统一性、开放性、互操作性及支持多种通信介质等优良性能，是当今最流行的现场总线之一。
现代住宅小区，就是给传统住宅小区加上“灵敏”的神经系统和“聪明”的头脑，以提高人们的居住质量，给住户带来多元化信息和安全、舒适、便利的生活环境。
现代住宅小区首先必须具备一套先进的楼宇设备控制系统，以营造一种温馨、回归大自然的生活环境；其次必须具备一套结构化布线系统，将整座大楼或整个小区的数据通信、语音通信、多媒体通信融为一体；第三必须具备一个现代化的通讯系统，以满足现代信息社会高效率的工作需求；最后必须具备一个对整个小区内的强电设备和弱电系统进行统一监视和管理的系统集成平台，为住户提供良好的物业管理和一流服务。
现代住宅小区是一个国家的综合国力和科技水平的具体体现之一，目前世界各国都在加大力度发展现代住宅小区，中国也把现代住宅小区的建设纳入了重要的议程。
有关权威专家认为，随着网络技术、视频技术、通信技术等新技术的发展，使未来现代住宅小区正朝着集约化、系统化、标准化的方向发展，绿色、环保、节能是现代住宅小区发展的主流方向，另外，在现代住宅小区的建设中，应避免重技术、轻管理，重硬轻软的情况，才能创造出以人为中心的数字化的高效家居及办公环境。
LONWORKS现场总线运用试验指导
LONWORKS现场总线运用试验指导各组态软件作用：ONLON: 图形化编程VISULLON：网络监控配置PCLTA-10: 驱动程序FORCE CONTROL: 集成的人机界面开发工具试验步骤：（一）网络通讯注：和老师的上位机通信，需在ForceControl2.0下完成。
以分布式实时多数据库，DB为核心的forcecontrol可以构成各种复杂的网路应用程序。
Netclient和netserver网络服务程序，负责完成网络上各节点机之间的网络数据通讯。
假定有两台名为“smith”和“john”的PC机进行通讯。
采用客户/服务器模式，“smith”为服务器，假设“smith”的IP地址为192.168.0.25，“john”为客户机，用文本编辑器打开john的c:\windos\hosts.sam文件，在里面添加一行“192.168.0.25 smith”。
如图10图10注意：服务器端网络服务程序运行所在的主机的IP地址必须分配为固定的IP地址，不能采用自动获取或其它方式。
服务器端运行DB时，在“配置/系统参数配置”中选择“启动网络服务器”，netserveer会随着DB一起启动。
客户端在draw菜单中“特殊功能/数据源定义”中指定为远程通讯方式，运行view时会自动启动netclient。
1.建立新应用打开应用程序“Forcecontrol\ Forcecontrol”点击工具栏中的“增加新应用”，增加新应用。
点击“进入组态”，进行编辑。
2.定义数据源选择“数据源”，在客户端定义一个新数据源，各参数如下：名称：smithDB服务/主机名：smith方式：使用PC数据库，如图113.定义变量在draw中建立一个新变量，名为tag3.pv,指定其为DB型变量，数据源指定一栏选“smithDB”现在，客户端中的变量tag3.pv与服务数据库中的过程中tag3.pv及现场I/O之间建立了一个数据链路。
LonWorks现场总线技术在列车监控系统中的应用
LonWorks现场总线技术在列车监控系统中的应用1．引言随着科学技术的不断发展和在各行业领域的广泛应用，越来越多的证据证明，某一行业或更广泛领域内技术标准的统一越来越重要，并成为制约或促进行业技术发展的一个极为重要的因素。
在铁路系统中也存在同样的问题，如果没有统一的标准，各车辆系统制造商往往沿着自己的路子，开发出专有的，不兼容接口的产品，以限制买方只能使用他们的系统，不利于产品和技术的竞争，制约了相关技术的发展。
过去相当长的一段时间内，铁路系统列车网络通信技术就处于一种无标准的状态，在很大程度上制约了列车网络监控系统技术的发展。
1999年，对于列车通信网络，国际上制定了两个相应标准：IEC（国际电工委员会）制定的《列车通信网络》和IEEE（美国电气与电子工程师协会）制定的《列车网络通信协议》。
后者的内容范围包含了前者，它规定了两种类型的列车通信网络：T型和L 型。
T型即TCN网络（列车通信网络），L型为《自由拓扑双绞线信道规范》规定的LonWorks 通信网络。
参照上述两大国际标准，并结合国内铁路牵引的实际情况，2002年，我国铁道部也制定了相应的《中华人民共和国铁道行业标准――列车通信网络》。
本标准同样规定了两种类型的列车通信网络：T型和L型。
目前，国内列车通信网络的应用主要集中在L 型网络。
在铁路系统内采用开放的IEEE标准将可以保证多厂家产品的互操作性，从而可以帮助促进供应链中每一环节的竞争力，加快技术发展。
2. 网络控制技术的特点LonWorks（Local Operating Networks）是美国Echelon公司1991年推出的现场总线技术，它可以很好地解决在控制网络的设计、构成、安装和维护中出现的大量问题。
LonWorks网络控制技术的特点：（1）开放性：网络协议开放，对任何用户平等；（2）互操作性：LonWorks通信协议LonTalk符合ISO（国际标准化组织）定义的OSI 开放互连模型。
现场总线LonWorks技术应用
华东理工大学自动化系
华东理工大学自动化系
2.1.1 Neuron芯片内部结构
Neuron 芯片包括3个8位的CPU。
华东理工大学自动化系
CPU-1: 是媒体访问CPU，主要处理LonTalk 7 层协议栈中第一和第二层。包括驱动通信子系 统硬件以及执行MAC算法。CPU-1和CPU-2通 过共享内存中网络缓冲区通信。 CPU-2: 网络处理CPU，实现LonTalk 协议栈的 3-6层。处理网络变量、寻址、事务处理、权限 认证、背景诊断、软件定时器和网络管理。 CPU-2用网络缓冲区和CPU-1通信，CPU-2用 应用缓冲区和CPU3通信。
（1）收发器
每一个网络设备都有一个收发器。收 发器在一个LonWorks设备与LonWorks网 络之间提供了一个物理通讯接口。不同通信 媒介之间用路由器相连。
收发器类型
EIA-232型 自由或总线拓扑的双绞线型 带变压器的双绞线型 带变压器的双绞线型 电力线型 电力线型 电力线型 射频型300MHz 射频型300MHz 射频型300MHz 红外型 光纤型
OSI层
7 应用层
6 表示层
目的
应用 兼容性
数据翻译
华东理工大学自动化系
提供的服务
LonMark对象，配置特性标准网络变量类型， 文件传输 网络变量，应用消息，外来帧传输
5 会话层
远程操作 请求／响应，鉴别，网络管理，网络接口
4 传输层
3 网络层
2 LLC子层 链 路 MAC子层 层
1 物理层
端端的可 靠传输 传输分组
i.Lon100
Echelon公司通过与Cisco Systems公司、 Microsoft公司和Sun Microsystems公司等合作， 开发出i.Lon100。它既是路由器，又是符合工业 标准的Web网络服务器。i.Lon100将LonWorks收 发的数据进行IP数据包处理后，利用IP网络传输。 通过i.Lon100，可更方便地将LonWorks和 Internet连接起来，使用户能够在Internet上访问 到LonWorks控制网上的设备。由于Echelon公司 推出了i.Lon100，使得LonWorks现场总线技术的 应用领域也越来越广。
