Multisim基本操作
试验一-MultiSim用户界面与基本操作12

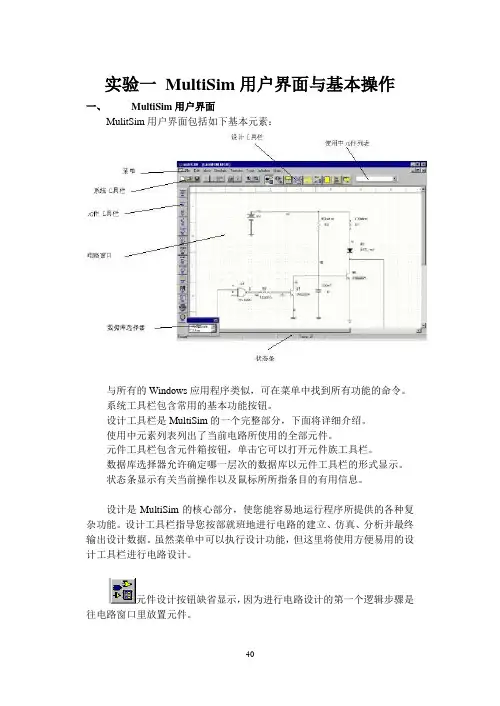

实验一MultiSim用户界面与基本操作一、MultiSim用户界面MulitSim用户界面包括如下基本元素：与所有的Windows应用程序类似，可在菜单中找到所有功能的命令。
系统工具栏包含常用的基本功能按钮。
设计工具栏是MultiSim的一个完整部分，下面将详细介绍。
使用中元素列表列出了当前电路所使用的全部元件。
元件工具栏包含元件箱按钮，单击它可以打开元件族工具栏。
数据库选择器允许确定哪一层次的数据库以元件工具栏的形式显示。
状态条显示有关当前操作以及鼠标所所指条目的有用信息。
设计是MultiSim的核心部分，使您能容易地运行程序所提供的各种复杂功能。
设计工具栏指导您按部就班地进行电路的建立、仿真、分析并最终输出设计数据。
虽然菜单中可以执行设计功能，但这里将使用方便易用的设计工具栏进行电路设计。
元件设计按钮缺省显示，因为进行电路设计的第一个逻辑步骤是往电路窗口里放置元件。
元件编辑器按钮用以调整或增加元件。
仪表按钮用以给电路添加仪表或观察方针结果。
仿真按钮用以开始、暂停或结束电路仿真。
分析按钮用以选择要进行的分析。
后分析器按钮用以进行对仿真结果的进一步操作。
VHDL/Verilog按钮用以使用VHDL模型进行设计。
报告按钮用以打印有关电路的报告。
传输按钮用以与其它程序通讯，也可以将仿真结果输出到像MathCAD和Excel这样的应用程序。
这里只介绍工具按钮建立电路、仿真电路的基本用法。
二、建立电路要建立并仿真如下电路。
第一步是选择要使用的元件，放置在电路窗口中希望的位置上，选择希望的方向，连接元件，以及进行其它的设计准备。
要建立的是一个简单的二极管闪烁电路。
开始建立电路文件，只需运行MultiSim，它会自动打开一个空白的电路文件，这样就可以往电路窗口中放置元件了。
2．1放置元件元件工具栏是缺省可见的，如果看不见，请单击设计工具栏的Component按钮。
元件被分成逻辑组或元件箱，每一元件箱用工具栏中的一个按钮表示。
Multisim 实用基础教程
流管可供调用。 (8). 选中“双向开关二极管(DIAC)”，其“元件”栏中共有 11 种规格双向开关二
极管(相当于两只肖特基二极管并联)可供调用。 (9). 选中“双向晶体闸流管(TRIAC)”，其“元件”栏中共有 101 种规格双向晶体
闸流管可供调用。 (10). 选中“变容二极管(VARACTOR)”，其“元件”栏中共有 99 种规格变容二极
1
图3
二、Multisim10 常用元件库分类
图1 1.点击“放置信号源”按钮，弹出对话框中的“系列”栏如图 2 所示。
图2 (1). 选中“电源(POWER_SOURCES)”，其“元件”栏下内容如图 3 所示：
2
图3 (2). 选中“信号电压源(SIGNAL_VOLTAGE_SOURCES)”，其“元件”栏下内容 如图 4 所示：
图 16 (1). 选中“虚拟二极管元件(DIODES_VIRTUAL)”，其“元件”栏中仅有 2 种规格 虚拟二极管元件可供调用，一种是普通虚拟二极管，另一种是齐纳击穿虚拟二极 管。 (2). 选中“普通二极管(DIODES)”，其“元件”栏中包括了国外许多公司提供的 807 种各种规格二极管可供调用。 (3). 选中“齐纳击穿二极管(即稳压管)(ZENER)”，其“元件”栏中包括了国外许 多公司提供的 1266 种各种规格稳压管可供调用。 (4). 选中“发光二极管(LED)”，其“元件”栏中有 8 种颜色的发光二极管可供调 用。 (5). 选中“全波桥式整流器(FWB)”，其“元件”栏中有 58 种规格全波桥式整流 器可供调用。 (6). 选中“肖特基二极管(SCHOTTKY_DIODES)”，其“元件”栏中有 39 种规格 肖特基二极管可供调用。 (7). 选中“单向晶体闸流管(SCR)”，其“元件”栏中共有 276 种规格单向晶体闸
Multisim 10.0的基本操作
实验一 Multisim 10.0的基本操作（一）一、实验目的：1、掌握Multisim 10.0环境下的基本元器件操作方法。
2、学会输入正确的仿真电路图。
3、掌握Multisim 10.0环境下常用测试仪器的设置和使用。
二、实验内容：1、按照图1.1所示输入自己的设计电路（要求：要有器件编号和节点编号）。
RL 3kΩR41kΩR33kΩR210kΩR540kΩR11kΩU1100mVpk 1kHz 0°V22N2222AC110uFC310uF C410uF图1.1 单管放大器2、报告自己输入的电路截图；实 验 名 称 年 级学 号姓 名实验一Multisim10.0的基本操作08电信1班3、使用电压表测量三极管基极、发射极、集电极电位。
（如果使用理想电表测量，请用截图的方式报告测量结果；如果使用万用表测量，请使用表格的方式报告测量结果）4、请用双踪示波器测量显示放大器的输入、输出波形（如果出现明显波形失真请减小输入信号幅度）、请报告测量波形截图、估算放大器的放大倍数。
（1）输入波形如下：（2）输出波形如下：放大倍数:A=输出电压/输入电压=1686/39.934=425、仿照1.2图使用波特仪（扫频仪）测量自己设计放大器的通频带（报告测试截图、估算通频带）RL 5.1kΩR41kΩR35.1kΩR210kΩR550kΩR 1kΩU114.14mVpk 1kHz 0U212 VV22N2222AC2100uFC3100uFC4100uF95364XBP2IN OUTXSC1A BExt Trig++__+_710图1.2 波特仪使用举例BW=484.258HZ-47.348HZ=484.258HZ6、使用失真度分析仪和频谱分析仪测量自己设计电路的谐波失真度和输出信号的频谱结构（可以增大输入信号幅度观察分析结果），并使用截图方式报告测试结果。
失真度分析仪三、实验结果分析与总结（总结自己实验结论、分析实验中的异常现象）。
Multisim13的简易操作教程
数字电路中， Multisim在进行数字电路的“Real”仿真时，电路中的数字元 件要接上示意性的电源，数字接地当作该电源的参考点。数字接地端只用于含有 数字元件的电路，通常不能与任何器件相接，仅示意性地放置于电路中。要接 0V电位，还是用一般接地端。
（2）基本元件库(Basic)
（4）晶体管
BJT（NPN&PNP）、电 阻偏置三极管、达林顿晶体管、 晶体管阵列、N沟道MOSFET、 P沟道MOSFET、互补功率 MOSFET、绝缘栅双极型晶体管 、单结晶体管、三端N沟道耗尽 型MOS管、三端N沟道增强型 MOS管、三端P沟道增强型MOS 管、热模型、虚拟晶体管
（5）模拟元件库(Analog)
Corporate Database：仅在专业版中有效，用于多人共同开发项目时建立共用 的元件库。
User Database：用来存放用户使用Multisim提供的编辑器自行开发的元件模型， 或者修改Master Database中已有的某个元件模型的某些信息，将 变动了元器件信息的模型存放于此，供用户使用。
运算放大器、诺顿运放 、比较器、宽带运放、特殊功 能运放、虚拟运放
（6）TTL元件库
74STD系列 （7400 N~7493N）、
74LS系列（ 74LS00N~74LS93N)
（7）CMOS元件库
74系列和4xxx系列等 的CMOS数字集成逻辑器件
（8）其他数字元件库
数字逻辑元件、 VHDL可编程逻辑器件
（15）机电类元件库 (Electro Mechanical)
感测开关、瞬态开关、 增补接触器、计时接触器、线 圈与继电器、线性变压器、保 护装置、输出设备
（16）微处理器库(MCU)
第1章multisim10基本操作
第5章 Multisim10及其使用Multisim 10作为一款电子电路仿真软件，提供了全面集成化的设计环境，完成从原理图设计输入、电路仿真分析到电路功能测试等工作。
当改变电路连接或改变元件参数进行电路仿真时，可以清楚地观察到各种变化对电路性能的影响。
5.1基本界面及设置一、基本界面5-1-1 主界面Multisim的主界面如图5-1-1，界面如同一个实际的电子实验台。
屏幕中央区域最大的窗口就是电路工作区，在电路工作区上可将各种电子元器件和测试仪器连接成实验电路。
电路工作窗口上方是菜单栏、工具栏。
从菜单栏可以选择电路连接、实验所需的各种命令。
工具栏包含了常用的操作命令按钮。
通过鼠标操作即可方便地使用各种命令和实验设备。
电路工作区两边是元器件栏和仪器仪表栏。
元器件栏存放着各种电子元器件，仪器仪表栏存放着各种测试仪器仪表，用鼠标操作可以很方便地从元器件或仪器库中选取实验所需的各种元器件及仪器、仪表，放到电路工作区连接成实验电路。
状态栏显示当前操作以及鼠标所指条目的有用信息。
按下电路工作窗口的上方的“启动／停止”开关或“暂停／恢复”按钮可以方便地控制实验的进程。
菜单栏主要包含内容及功能如下：1、View菜单：提供了全屏显示，缩放基本操作，以及绘制电路工作区的显示方式，扩展条、工具栏、电路的文本描述、工具栏是否显示等；2、Place菜单：在编辑窗口中放置节点、元器件、总线、输入/输出端、文本、子电路等对象；3、MCU菜单：提供了带有微控制器的嵌入式电路仿真功能；4、Simulate菜单：提供启停电路仿真和仿真所需的各种仪器仪表，提供对电路的各种分析方法，设置仿真环境及PSPICE、VHDL等仿真操作；5、Transfer菜单：将所搭电路的各种数据与Ultiboard10的数据互传互送的功能；6、Tools菜单：用于创建、编辑、复制、删除元件；7、ptions菜单：对程序的运行和界面进行设置。
二、界面设置使用Multisim10前，应先对Multisim10界面进行设置。
multisim基础操作
Multisim是一款常用的电路仿真软件，以下是其基础操作步骤：
1. 打开Multisim软件，创建一个新的电路图。
2. 在左侧的元器件栏中，选择需要的元器件并点击。
3. 将选中的元器件拖动到电路图中，或者使用鼠标双击放置。
4. 在电路图中连接元器件，可以通过点击两个节点并拖动鼠标来创建导线。
5. 放置电源，可以通过点击“Place Source”（放置电源）按钮，然后选择直流或交流电压源。
6. 修改元器件的属性，如电压值、电阻值等。
7. 运行仿真，点击仿真按钮开始仿真。
8. 查看仿真结果，如电压、电流等。
以上步骤仅为基础操作，Multisim还有更多高级功能等待用户探索。
如需了解更多信息，建议查阅相关教程或咨询专业人士。
Multisim基本使用方法详解
Multisim基本使⽤⽅法详解第2章Multisim9的基本分析⽅法主要内容2.1 直流⼯作点分析（DC Operating Point Analysis ）2.2 交流分析（AC Analysis）2.3 瞬态分析（Transient Analysis）2.4 傅⽴叶分析（Fourier Analysis）2.5 失真分析（Distortion Analysis）2.6 噪声分析（Noise Analysis）2.7 直流扫描分析（DC Sweep Analysis）2.8 参数扫描分析（Parameter Sweep Analysis）2.1 直流⼯作点分析直流⼯作点分析也称静态⼯作点分析，电路的直流分析是在电路中电容开路、电感短路时，计算电路的直流⼯作点，即在恒定激励条件下求电路的稳态值。
在电路⼯作时，⽆论是⼤信号还是⼩信号，都必须给半导体器件以正确的偏置，以便使其⼯作在所需的区域，这就是直流分析要解决的问题。
了解电路的直流⼯作点，才能进⼀步分析电路在交流信号作⽤下电路能否正常⼯作。
求解电路的直流⼯作点在电路分析过程中是⾄关重要的。
2.1.1构造电路为了分析电路的交流信号是否能正常放⼤，必须了解电路的直流⼯作点设置得是否合理，所以⾸先应对电路得直流⼯作点进⾏分析。
在Multisim9⼯作区构造⼀个单管放⼤电路，电路中电源电压、各电阻和电容取值如图所⽰。
注意：图中的1，2，3，4，5等编号可以从Options---sheet properties—circuit—show all调试出来。
执⾏菜单命令（仿真）Simulate/（分析）Analyses，在列出的可操作分析类型中选择DC Operating Point，则出现直流⼯作点分析对话框，如图A所⽰。
直流⼯作点分析对话框B。
1. Output 选项Output⽤于选定需要分析的节点。
左边Variables in circuit 栏内列出电路中各节点电压变量和流过电源的电流变量。
1.3 multisim的基本操作
用鼠标单击工具栏中的“保存”图标： ，等价于此项菜单操作。
5. 文件换名保存（File→Save As） 文件换名保存（ ） 用鼠标单击File→Save As选项，可将当前电路 文件换名保存，新文件名及保存目录／驱动器均可 选择。原存放的电路文件仍保持不变。
6 . 打 印 （ File→Print Circuit→ Print）—— ） Ctrl＋P ＋ 用鼠标单击File→Print选项或用Ctrl＋P操作， 将当前电路工作窗口中的电路及测试仪器进行打印 操作。必要时，在进行打印操作之前应完成打印设 置工作。
图1.3.4文字输入框
2. 输入文字 在文字输入框中输入所需要的文字，文字输入 框会随文字的多少会自动缩放。文字输入完毕后， 用鼠标点击文字输入框以外的地方，文字输入框会 自动消失。
3. 改变文字的颜色 如果需要改变文字的颜色，可以用鼠标指向该文 字块，点击鼠标右键弹出快捷菜单。选取Color命令 ，在“颜色”对话框中选择文字颜色。注意：文字 的字体和大小不可以改动。
Size：图纸尺寸，标题栏内容可以编辑（输入和 修改），编辑完毕点击“OK”即可。
图1.3.6标题栏对话框
3. 垂直反转 （Edit→Flip Horizontal） ） 用鼠标单击Edit→Flip Horizontal选项，将所选 元器件以纵轴为轴翻转180°，与元器件相关的文 本，例如标号、数值和模型信息可能重置，但不会 翻转。
4. 水平反转（Edit→Flip Vertical） 水平反转（ ） 用鼠标单击Edit→Flip Vertical选项，将所选元 器件以横轴为轴翻转180°，与元器件相关的文本， 例如标号、数值和模型信息可能重置，但不会翻转 。
8. 退出（File→Exit） 退出（ ） 用鼠标单击File→Exit选项，关闭当前的电路退 出multisim。如果你在上次保存之后作过电路修改 ，在关闭窗口之前，将会提示你是否再保存电路。
Multisim基本操作
XXXX学院–物理与电子信息工程学院实验报告实验班级:课程名称: 专业实训实验名称: Multisim基本操作指导教师:实验日期: 2017.12.10 姓名:学号:实训目的学会使用Multisim进行基本电路操作实训内容一、基本操作1、菜单栏菜单栏中有以下常用选择File中有以下主要文件操作: New新建文件，Open打开文件，Close关闭文件，Close all关闭所有文件，Save保存文件，Save As另存文件，Print打印文件，Print Setup打印设置和Exit退出等。
Edit中常用的编辑操作有：undo撤退，redo前进，cut剪切，copy复制，paste粘贴，这些操作也可以在工具栏内快速选择。
View中常用的操作有：zoom in放大电路，zoom out缩小电路，zoom area以100%的比率来显示电路等。
Place中常用的放置操作有：component放置元器件，bus总线，text放置文字等。
这些选择在工具栏内也有快捷选项。
Simulate中常用的仿真操作有：run运行，pause暂停，这些在工具栏内可直接操作。
以及analyses仿真方法选择，Instruments仪表选择，在仪表栏内可快速找到。
Reports中常用的报告操作有：bill of materials电路图使用器件报告，可以获取详细的所需器件列表，方便购买等。
Options中常用的常用的操作有：sheet properties选项中的主要操作有circuit电路背景设置，workspace纸张大小设置，wiring 电线宽度设置，font字体设置等。
Window中常用的操作有：new window新窗口。
Help中常用的常用的操作有：multisim help可以查找关于软件的一些问题。
其他的像MCU 、Transfer以及Tools我们很少用到。
2、工具栏主要的操作是元器件的选择，以及一些快捷操作，例如放大（缩小）页面，电路运行以及停止，文字输入（直接在电路工作区输入文字或者在文本描述框输入文字）等等。
Multisim10基本操作
显示电路边界
显示纸张边界
显示或关闭标尺
显示或关闭状态栏
设计工具箱
电子表格视图(shì
tú)
电路描述框
工具
注释/
图表
12
共六十四页
4. Place（放置(fàngzhì)）菜单
放置(fàngzhì
)元器件
连接点
连接线
总线
连接器
从文件中放置分层模块
新建分层模块
用分层模块来取代
新建子电路
用子电路取代
Multisim 10提供的双通道示
波器与实际的示波器外观和基本
操作基本相同，该示波器可以观
察一路或两路信号(xìnhào)波形的形
状，分析被测周期信号(xìnhào)的幅
值和频率，时间基准可在秒直至
纳秒范围内调节。示波器图标有
四个连接点：A通道输入、B通道
输入、外触发端T和接地端G。
25
共六十四页
及通信电路分析与设计模块Commsim4个部分，能完成
(wán chéng)从电路的仿真设计到电路版图生成的全过程。这
4个部分相互独立，可以分别使用。
2
共六十四页
版本有增强专业版（Power Professional）、专业版
（Professional）、个人版（Personal）、教育(jiàoyù)版
点击“开始”→“程序”→“National Instruments”→“Circuit
Design Suite 10.0”→“multisim”，启动multisim10，可以看到如图所
示的multisim的主窗口。
1.1.1 基本(jīběn)界面
仿真电源开关
工具栏
Multisim 软件基本操作
Multisim软件使用基本操作
Albus 2011.12
1.双击打开软件：
2.添加元器件：
单击“PLACE”，选择“components”：
进入器件选择界面，选择需要的元件，下图选了一个10K的电阻，点击OK：
3.画电路图：
选择好需要的所有元器件，摆好位置：
将需要连接的电路连接好：
这样，电路图就画好了。
4.电路仿真：
依次选择：“simulate”->“analysis”->“transient analysis”，如图：
点进去，
在“analysis paramenters”一项设置仿真时间，如图：
然后在“output”一项设置要仿真的参数，如图：
现选择v(2)、v(4)为输入信号，v(3)为输出信号。
设置好之后，点击“simulate”，开始仿真：
选择仿真选项的时候，也可点击快捷按钮，如图：
软件可以对很多参数进行仿真，具体设置可参考软件本身的“user guide”,在此不再赘述。
打开“user guide”的路径如图所示：。
multisim操作流程、步骤
multisim操作流程、步骤英文回答：Multisim Operation Procedure.1. Install Multisim: Download and install Multisim from the official website.2. Launch Multisim: Double-click the Multisim icon on your desktop to launch the software.3. Create a New Project: Click the "File" menu and select "New" to create a new project.4. Add Components: Drag and drop components from the library onto the schematic worksheet.5. Connect Components: Use wires to connect the components together.6. Set Simulation Parameters: Click the "Simulation" menu and select "Simulation Setup" to set the simulation parameters.7. Run Simulation: Click the "Simulation" menu and select "Run" to run the simulation.8. Analyze Results: View the simulation results in the waveform viewer or scope pane.9. Save Project: Click the "File" menu and select "Save" to save your project.Chinese 回答：Multisim操作流程。
Multisim13的简易操作教程
电路仿真设置
在菜单栏中选择“仿真”-
01 >“开始仿真”，进入仿
真模式。
在仿真设置中，选择合适
03 的仿真参数，如时间范围、
采样率等。
根据需要设置输入信号源
02
和测量仪器，以便观察电
路的输出结果。
点击“运行”按钮，开始
04
电路仿真。
仿真运行与结果查看
电路优化
在Multisim 13中，用户可以对电路进行优化，以提高电路的性能。优化方法包 括元件替换、电路结构调整等。通过优化，用户可以减小电路的功耗、提高电路 的稳定性等。
电路改进
针对电路中存在的问题，用户可以对电路进行改进。改进方法包括增加滤波器、 调整反馈电路等。通过改进，用户可以改善电路的性能、提高电路的可靠性。
在此添加您的文本16字
2. 检查元件参数设置是否正确，确保所有元件的参数都 符合仿真要求。
在此添加您的文本16字
3. 检查仿真设置是否正确，包括仿真时间、仿真精度等 。
在此添加您的文本16字
4. 如果以上步骤都没有解决问题，可以尝试重新启动 Multisim软件或更换其他版本进行尝试。
软件界面卡顿或无响应
仪器仪表的使用
虚拟仪器仪表
Multisim 13提供了丰富的虚拟仪器仪表，如万用表、示波器 、信号发生器等。用户可以通过仪器仪表对电路进行测试、 测量和分析。
仪器仪表设置
用户可以根据需要设置仪器仪表的参数，如量程、输入阻抗 等。同时，用户还可以对仪器仪表进行校准，以确保测量结 果的准确性。
电路优化与改进
4. 如果以上步骤都没有解决问题，可以尝试重新安装 Multisim软件或联系技术支持获取帮助。
Multisim基本操作
图2-13 仪表工具栏
第2章 Multisim基本操作 2.1.5 电路窗口 在图2-1中，中间的窗口就是用户所用到的电路仿真操作 窗口，用户大量的工作在此窗口上完成。
第2章 Multisim基本操作
2.2 电 路 的 连 接 .
2.2.1 基本界面的定制 为了方便电路的创建、分析和观察，我们有必要在创建一 个电路之前，根据具体电路的要求和用户的习惯设置一个特定 的用户界面。定制用户界面的操作主要是通过设置Options菜 单的Preferences项来实现的。 在基本界面上运行Options菜单中的Preferences命令，即出 现Preferences对话框，如图2-14所示。
第2章 Multisim基本操作
图2-1 Multisim 2001基本窗口界面
第2章 Multisim基本操作 2.1.1 菜单栏 菜单栏如图2-2所示，在菜单栏中包括了9个菜单项。
图2-2 菜单栏
第2章 Multisim基本操作 (1) File：主要用于管理所创建的电路文件，如图2-3所示。 其中包含有Open，New，Save，Print等与Windows相同的基本 文件操作命令；另有Recent Files和 Recent Projects使用户可以 方便地调出最近使用过的文件和项目。 文件(File)菜单中有关打印的几个选项是Multisim特有的， 其中： Print Circuit：打印当前工作区的电原理图，其中包括 Print(打印)，Print Preview(打印预览)和Print Circuit Setup(打印 电路设置)命令。
第2章 Multisim基本操作
图2-6 Simulate菜单
第2章 Multisim基本操作
图2-7 Analyses级联菜单
Multisim基本使用方法详解
第2章Multisim9的基本分析方法主要内容➢ 2.1 直流工作点分析（DC Operating Point Analysis ）➢ 2.2 交流分析（AC Analysis）➢ 2.3 瞬态分析（Transient Analysis）➢ 2.4 傅立叶分析（Fourier Analysis）➢ 2.5 失真分析（Distortion Analysis）➢ 2.6 噪声分析（Noise Analysis）➢ 2.7 直流扫描分析（DC Sweep Analysis）➢ 2.8 参数扫描分析（Parameter Sweep Analysis）2.1 直流工作点分析直流工作点分析也称静态工作点分析，电路的直流分析是在电路中电容开路、电感短路时，计算电路的直流工作点，即在恒定激励条件下求电路的稳态值。
在电路工作时，无论是大信号还是小信号，都必须给半导体器件以正确的偏置，以便使其工作在所需的区域，这就是直流分析要解决的问题。
了解电路的直流工作点，才能进一步分析电路在交流信号作用下电路能否正常工作。
求解电路的直流工作点在电路分析过程中是至关重要的。
2.1.1构造电路为了分析电路的交流信号是否能正常放大，必须了解电路的直流工作点设置得是否合理，所以首先应对电路得直流工作点进行分析。
在Multisim9工作区构造一个单管放大电路，电路中电源电压、各电阻和电容取值如图所示。
注意：图中的1，2，3，4，5等编号可以从Options---sheet properties—circuit—show all调试出来。
执行菜单命令（仿真）Simulate/（分析）Analyses，在列出的可操作分析类型中选择DC Operating Point，则出现直流工作点分析对话框，如图A所示。
直流工作点分析对话框B。
1. Output 选项Output用于选定需要分析的节点。
左边Variables in circuit 栏内列出电路中各节点电压变量和流过电源的电流变量。
multisim元件使用说明
multisim元件使用说明
Multisim是一个流行的电路仿真软件，用户可以通过它来设计和模拟电路。
以下是一些关于如何在Multisim中使用元件的基本说明：
1. 选择元件：在Multisim的元件库中，你可以找到各种类型的元件。
你可以通过点击主界面的“元件”图标来打开元件库。
在元件库中，你可以通过关键词搜索，或者浏览不同的分类来找到你需要的元件。
2. 放置元件：找到你需要的元件后，只需单击该元件，然后将其拖到电路编辑窗口中即可。
你可以通过单击并拖动来旋转或移动元件。
3. 修改元件参数：双击元件，你就可以看到它的属性设置窗口。
在这里，你可以修改元件的各种参数，比如电阻的阻值，电容的容量，电感的匝数等。
4. 连接元件：要将元件连接起来，只需单击并拖动连接线。
你可以在需要拐弯的地方再次单击来改变导线的方向。
要断开导线，只需单击导线的任意一处，然后按“Delete”键即可。
5. 设置电源和接地：要在电路中添加电源，只需单击主界面的“电源”图标，然后将其拖到电路中。
同样地，要添加接地，只需单击“接地”图标并将其拖到电路中。
6. 运行仿真：完成电路设计和元件放置后，你可以通过点击主界面的“仿真”按钮来运行仿真。
仿真结果会显示在主界面的“仿真结果”窗口中。
以上就是在Multisim中使用元件的基本步骤。
对于更高级的使用，比如创建自己的元件模型，或者使用Multisim的强大分析工具，你需要进一步学习Multisim的高级功能。
Multisim基本操作
第2章 Multisim基本操作
2.1 Multisim 2001窗口界面 窗口界面
从开始菜单程序项中运行Multisim 2001 主程序后，在计 算机显示器上出现它的基本界面，如图2-1所示。
第2章 Multisim基本操作
第2章 Multisim基本操作 (4) Place：通过本菜单中的各项命令可在窗口中放置节 点(Juction)、元(器)件(Componet)、总线(Bus)、输入/输出端 (Input/Output)、文本(Text)和子电路(Subcircuit)等对象(如图2-5 所示)，其中： Place Component：放置一个元件。 Place Junction：放置一个节点。 Place Bus：放置一根总线。 Place Input/Output：放置一个输入/输出端。
自行指定配色方案时应使用右侧的选项来分别指定各项目的颜色其中background为编辑区的背景色wire为元件连接线的颜色activecomponent为有源器件的颜色passivecomponent为无源器件的颜色virtualcomponent为虚拟元件的颜色
第2章 Multisim基本操作
第2章 Multisim基本操作
第2章 Multisim基本操作 (2) Workspace页：对电路显示窗口图纸进行设置，页 面如图2-15所示，包含有Show、Sheet size、Custom size和 Zoom level 4个区。
图2-13 仪表工具栏
第2章 Multisim基本操作 2.1.5 电路窗口 在图2-1中，中间的窗口就是用户所用到的电路仿真操作 窗口，用户大量的工作在此窗口上完成。
Multisim10基本操作
运行仿真
启动仿真
在完成仿真设置后，用户可以点击“运行”按 钮启动仿真。
监视仿真进程
仿真过程中，用户可以在仿真面板上查看仿真 的状态、进度和结果。
停止仿真
如果需要停止仿真，用户可以点击“停止”按钮。
仿真结果查看
显示波形
仿真结束后，用户可以在波形面板上查看电路中各个 节点的电压和电流波形。
分析结果
用户可以对仿真结果进行详细的分析，如计算幅值、 相位、频率等参数。
Multisim 10基本操作
目录
Contents
• Multisim 10软件介绍 • 电路设计 • 仿真运行 • 电路分析 • Multisim 10的高级功能
01 Multisim 10软件介绍
软件特点
电路仿真
Multisim 10可以对电路进行精 确仿真，模拟电路的实际运行 情况。
丰富的元件库
报告生成
可以自动生成电路分析报告，方便用户进行 总结和汇报。
软件界面
01
菜单栏
包含文件、编辑、查看等常用菜单 项。
工作区
用于绘制电路图和仿真分析的区域。
03
02
元件库面板
包含各种电子元件，方便用户选择 和放置。
属性面板
可以对元件和电路的属性进行设置 和修改。
04
02 电路设计
元件库介绍
元件库分类
保存结果
用户可以将仿真结果保存为文件，以便后续查看和分 析。
04 电路分析
电压电流分析
电压分析
Multisim 10提供了电压表来测量 电路中各点的电压，用户可以方 便地查看和记录电压数据。
电流分析
同样地，Multisim 10也提供了电 流表来测量电路中的电流，帮助 用户了解电路中的电流情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
XXXX学院–物理与电子信息工程学院
实验报告
实验班级:
课程名称: 专业实训
实验名称: Multisim基本操作
指导教师:
实验日期: 2017.12.10 姓名:
学号:
实训目的
学会使用Multisim进行基本电路操作
实训内容
一、基本操作
1、菜单栏
菜单栏中有以下常用选择
File中有以下主要文件操作: New新建文件，Open打开文件，Close关闭文件，Close all关闭所有文件，Save保存文件，Save As另存文件，Print打印文件，Print Setup打印设置和Exit退出等。
Edit中常用的编辑操作有：undo撤退，redo前进，cut剪切，copy复制，paste粘贴，这些操作也可以在工具栏内快速选择。
View中常用的操作有：zoom in放大电路，zoom out缩小电路，zoom area以100%的比率来显示电路等。
Place中常用的放置操作有：component放置元器件，bus总线，text放置文字等。
这些选择在工具栏内也有快捷选项。
Simulate中常用的仿真操作有：run运行，pause暂停，这些在工具栏内可直接操作。
以及analyses仿真方法选择，Instruments
仪表选择，在仪表栏内可快速找到。
Reports中常用的报告操作有：bill of materials电路图使用器件报告，可以获取详细的所需器件列表，方便购买等。
Options中常用的常用的操作有：sheet properties选项中的主
要操作有circuit电路背景设置，workspace纸张大小设置，wiring 电线宽度设置，font字体设置等。
Window中常用的操作有：new window新窗口。
Help中常用的常用的操作有：multisim help可以查找关于软件的一些问题。
其他的像MCU 、Transfer以及Tools我们很少用到。
2、工具栏
主要的操作是元器件的选择，以及一些快捷操作，例如放大（缩小）页面，电路运行以及停止，文字输入（直接在电路工作区输入文字或者在文本描述框输入文字）等等。
3、元器件的操作
常用的元器件编辑功能有：90Clockwise顺时针旋90，90Coun- terCW逆时针旋转90，Flip Horizontal水平翻转，Flip Vertical 垂直翻转，这些操作可以在菜单栏Edit子菜单下选择命令，也可以应用快捷键进行快捷操作。
移动位置时，选中元器件出现蓝色虚线框，进行拖动即可。
4、仪表工具条
常用的仪表工具：数字万用表，信号发生器，双通道示波器，瓦特表，波特图示仪等。
二、运用Multisim基本操作组建简单放大电路
1、元器件的选择
按照老师讲解的操作，选择电路图的元器件。
5个电阻，3个电容，1个NPN管2N221，1个交流电压源，一个输入电压Vcc，以及GROUND。
当元器件放在画纸上后，会继续跳出元器件选择窗口，如果不再需要单击右键或者关闭窗口。
修改元器件的取值时，选中元器件双击左键
跳出活动窗口在Value中修改。
2、电路的连接
当鼠标箭头放置在元器件的引脚下面是会出现黑色的点，这时按下鼠标左键可画出线路，改变方向时再次按下左键。
如果要取消这条线，单击右键即可。
元器件连接时尽量要把线画短一点，连接时可以将元器件的字体调小。
三、常用仪表工具的操作
1、万用表的使用
测量电压时将万用表并联到电路中，测量电流时将万用表串联到电路中。
2、示波器的使用
修改该电路使之运用示波器合理。
该示波器可以观察一路或两路
信号波形的形状，分析被测周期信号的幅值和频率，时间基准可在秒直至纳秒范围内调节。
示波器图标有四个连接点：A通道输入、B通道输入、外触发端T和接地端G。
3、信号（函数）发生器的使用
将信号发生器接在输入端，并设置输入波形等，信号发生器可以产生正弦波、三角波和矩形波，信号频率可在1Hz到999MHz范围内调整。
信号的幅值以及占空比等参数也可以根据需要进行调节。
信号发生器有三个引线端口：负极、正极和公共端。
4、瓦特表的使用
将瓦特表接入所要测量的点，即可知道该点的功率。
5、波特图示仪的使用
波特图仪可以方便地测量和显示电路的频率响应，波特图仪适合于分析滤波电路或电路的频率特性，特别易于观察截止频率。
需要连接两路信号，一路是电路输入信号，另一路是电路输出信号，需要在电路的输入端接交流信号。
波特图仪控制面板分为Magnitude幅值或Phase相位的选择，Horizontal横轴设置，Vertical纵轴设置，显示方式的其他控制信号，面板中的F指的是终值，I指的是初值。
在波特图仪的面板上，可以直接设置横轴和纵轴的坐标及其参数。
6、其他仪表
像frequency couter、以及agilent function 偶尔也会用到。
四、Analyses
1、DC Operating point（直流分析）
在simulate仿真中，打开analysis找到DC Operating point选择直流
静态工作点。
从而可以得出三极管工作线性放大区。
2、AC Analysis（交流分析）
在simulate仿真中，打开analysis找到ac analysis选择交流工作点。
3、Transient Analysis（幅频响应）
在simulate仿真中，打开analysis找到transient analysis选择工作点。
从而得出该电路出于饱和失真。
4、Fourier Analysis
在simulate仿真中，打开analysis找到fourier analysis选择工作点。
5、Parameter Sweep Analysis
在simulate仿真中，打开analysis找到parameter sweep analysis 选择工作点。
实训心得体会
经过这次的Multisim实训，我认识到自己的学习能力不强，理论知识还不能熟练掌握，需要进一步的补充学习，能为今后的专业学习做个铺垫。
但是只有勤加练习才会熟能生巧，路是慢慢走出来的，所以我不会指望一步登天，而是要，常看，常练。
