使用天正电气画图经验之谈
AUTOCAD天正建筑电气画图经验技巧总结
AUTOCAD天正建筑电气画图经验技巧总结1. DY电源控制模块：DY电源控制模块用来进行火灾报警后强切非消防电源，按区域安装电源模块。
附：火灾报警系统中包括区域型、集中型、控制中心控制。
区域型中只是针对小型建筑，只有报警和探测功能，没有手动联动控制消防泵、喷淋泵等。
区域型火灾箱由消防控制室RS485通讯总线引来。
2 火灾报警图中，厕所、淋浴间、游泳池这些地方，不用火灾探测器。
3 综合布线配线子系统电缆敷设的最大长度是90米。
4. 手动控制线要直接连到喷淋泵和消火栓泵等，不要连到IO模块，控制线和电源线可以连到IO模块上。
5 消防控制室中，安保监控室监控显示屏靠墙放，然后监控台距离其2—3米，然后距离后墙1米左右。
其他安保控制箱柜放两侧，距墙1米左右，而且UPS电源放在最外侧。
6 ：普通插座0.3米，潮湿地方1.5米，空调插座大于2~~2.2米。
潮湿地方选用防水防尘密闭，为IPxx，如IP54，5代表防尘等级，一般为1—6级；4代表防水等级，一般为1—8级。
一般厕所淋浴为IP54。
等电位安装，室外进室内线、厕所淋浴地等都要等电位，装等电位要分0区、1区、2区，0区内应装不大于12V的特低安全电压，一区采用IPx5防护电气设备，2区采用IPx4的；等电位接地电阻，对低压电气采用4欧姆的，对高压电气采用10欧姆的。
对室外大门，室外灯接进来要用带漏电的。
对空调插座等动力插座，要用D 曲线的，普通都是C曲线。
断路器C曲线一般起动时要躲过的短路电流的6~10倍，D曲线则为短路电流10~14倍。
空调的插座要用15~20A的电流。
厕所内插座要用防水的空置插座。
7. 对荧光灯，有T5、T8、LED灯，一般T5为28W，T8为36W。
灯具照度计算考虑维护系数K和使用（利用）系数U，维护系数是表示灯具的维护，比如擦拭灯管灰尘等；利用系数表示灯光的利用情况，如墙壁的反折射率、光线的覆盖范围等。
对接地系统，TN-C-S系统，PEN线为一根，所以有三相加一根共四根线，如3x25+E16；对于TN-S系统，PE线和N线不是一条，共五根线，如4x25+E16。
天正绘图技巧03
第一讲轴网与柱1.直线轴网的创建与标注(1)使用命令：直线轴网+两点轴标 (2)带有倾角的直线轴网2.构造柱与角柱(1)构造柱：运用于砖混结构 (2)角柱：隐蔽式框架结构3.弧线轴网(1)弧线轴网应与直线轴网相接 (2)弧线轴网的开间单位是角度，进深单位是mm (3)超始角度的计算 (4)对齐(T)4.柱子的使用(1)柱子的尺寸 (2)柱高 (3)柱子插入的方法(三种) (4)填充柱子5.轴网与轴号的编辑(1)添加轴线a.附加轴线 b.摆放轴号 (2)添加径轴(弧线轴网中) (3)轴改线型(将轴线的线型改为点划线)第二讲墙体的绘制1.绘制墙体(1)轴线生墙a.设置墙宽b.多余的墙体使用AutoCAD的"erase"命令删除 (2)绘制墙体(注意墙体的种类) a.轻质隔断b.填充墙c.砖墙 d.钢筋混凝土墙 (3)绘制弧墙(A)2.墙体的编辑 (1)倒墙角 (2)边线对齐 (3)净距偏移3.绘制玻璃幕墙 (1)设置:a.墙高；b.横、纵向分隔；c.横、坚截面 (2)修改幕墙属性--在二维中右健"对象编辑"中调整4.使用“异形立面”绘制不规则墙体 (1)使用"改外墙高"将山墙高于坡顶 (2)使用"墙面UCS"，用"pline"绘制墙体切割边界 (3)使用"异形立面"切掉多余墙体第三讲门窗的插入1.插入的方法(1)轴线等分插入:插入的门窗自动生成在二轴线中间 (2)墙段等分插入:插入的门窗自动生成在墙体段中间 (3)垛宽定距插入:输入插入点与墙体边线的距离(4)轴线定距插入:输入插入点与轴线的垂直距离 (5)满墙插入:插入的门窗自动充满整个墙段2.窗分类(1)凸窗:a.形式(4种);b.尺寸 (2)高窗:主要用于卫生间 (3)转角窗:先选择墙角，再选择两侧的距离(4)带型窗 a.指连续的转角窗 b.操作方法:先选择起始终止点，再选择经过的墙体3.门的类型(1)平开门(2)推拉门 (3)子母门 (4)卷帘门 (5)门带窗4.门窗的编辑(1)加/减门窗套(2)使用夹点的方法编辑门窗 (3)使用右健菜单中的“对象编辑”功能(4)加门口线5.自动生成《门窗表》第四讲房间与屋顶1.建筑面积与使用面积(1)建筑面积a.按照外墙线计算b.楼梯间的面积是每户分摊c.共用墙的面积也是两户各算一半 d.开敞式阳台面积算一半(2)使用面积：是除去公摊面积和结构面积的净面积2.添加虚墙用作空间的边界。
使用天正电气画图经验之谈
使⽤天正电⽓画图经验之谈第⼀部分画图前的准备除了⾃备笔记本，或者建⽴⼀个专门记录⾃⼰成长的word⽂档，以便随时记录你的疑问，这对你快速成长绝对有帮助！另外最好备⼊门最常⽤的规范、图集、⼿册：1.民⽤建筑电⽓设计规范（⼀套）2.建筑电⽓常⽤数据3.⼯业与民⽤配电设计⼿册你正式画图前，我提的以下问题你是否都很清楚呢？1.建筑电⽓设计有哪些系统？2.建筑电⽓设计有哪些计算？3.建筑电⽓会⽤到哪些设备？第⼆部分如何开始画图（⼀）.如何对软件进⾏初始设置有利于你的绘图速度呢？1.⼗字光标⼤⼩：设置在50及以上；2.⾃定义⿏标右键：A.没有选定对象时单击右键表⽰—重复上⼀个命令；B.选定对象时单击右键表⽰—快捷菜单；C.正在执⾏命令时单击右键表⽰—确认3.画图时图例、线型的⼤⼩、宽度，以及导线之间的间距很重要，显⽰出来的⼤⼩与绘图⽐例有关系。
⼀般设置导线的宽度为（=导线宽度/绘图⽐例），汉字的⾼度⾄少为3，导线间距最⼩1mm，设备图块打印之后显⽰的⼤⼩=设备尺⼨/绘图⽐例，⼀般不⼩于4。
（若按打印⽐例1：100来计算）左下⾓显⽰的那个⽐例有什么作⽤？绘图⽐例、出图⽐例的设置。
5.最常⽤操作命令是否改为⾃⼰⽅便的操作了？⾸先来说下修改快捷键命令操作修改的原则。
CAD和天正对常⽤操作对有相应的缩写命令操作，但是有些设定的不是很⽅便，所以我们需要根据⾃⼰的使⽤频率来调整。
原则1：尽量不要修改软件默认的，⽽最好只是⾃⼰添加，这样⽅便与其他⼈沟通。
如软件默认“V-MOVE”，你就不要将“COPY”命令的快捷操作改为“V”；原则2：满⾜左⼿键盘，右⼿⿏标习惯。
即将快捷操作尽量改为你左⼿能⽅便敲击的地⽅。
原则3：先将频率使⽤最⾼的⽤单个字母，其次⽤两个相同字母，再者⽤两个不同字母，最后使⽤三个相同字母。
原则4：⾃⼰修改的命令操作不要太多，有些不常⽤的修改了时间久了⾃⼰也不⼀定记得。
（最后我会贴出我⾃⼰调整的）。
对CAD 进⾏快捷键重新设置后，可不⽤重启CAD，直接在命令⾏输⼊REINIT（initialization）即可（⼆）.当你看到建筑发给你的图之后你⼤脑是否有这些想法？1.⽐例列表重置命名（-scalelistedit）：当你打开⼀张建筑图时，会不会觉得电脑很慢？这其中原因有很多，楼主并不知道这其中的奥秘，但是我知道建筑图中含有太多的⽐例会是你的电脑反映慢了很多，解决办法如下：在cad安装⽬录support⽂件下打开，并在⽂件最末端输⼊如下代码：(command"-scalelistedit""reset""y""e")2.⽤软件需要养成的习惯：A经常⼿动保存（有太多的意外致使软件死掉）；B待定3.图层的管理命令：当你看到建筑发给你的图时，有没有种眼花缭乱的感觉？这时我们把与我们⽆关的图层内容删除或者隐藏。
天正CAD作图常识及经验总结
天正CAD作图常识及经验总结1.将L画的线变成PL的用pe(pedit)命令，编辑多段线，其中有合并（J）选项能用多段线(PLINE)作图就不要用直线(LINE)，因为多段线是一个物件，在以后选择或二次加工时会很方便。
2.“T”表示Mtext（标注多行文本），与单行文本有区别。
3. 0层不允许放任何东西，是做块用的！4.不要轻易炸开(EXPLODE)尺寸标注对象，也不要轻易单独更改里边的尺寸数字要把整个尺寸标注做为一个对象处理，这样的话，可以对尺寸标注很容易的自动修改，还可以对尺寸标注使用剪切(TRIM)和延伸(EXTEND)命令，尺寸标注会自动修改尺寸标注数字的大小。
5.相对命令Ctrl+y与Ctrl+Z(撤销)相对的功能,即前进B定义块I 插入块X 分解group 分组6. Ctrl+0 （大键盘上的零）全屏。
想成为专家，最好常用此模式练习。
7. 用好图层(LAYER)功能，把不同类型的物件分配到不同的图层中，以便以后分类加工8. 单独的按“空格”就是重复上一次命令。
9.LI（list）查询面积和周长。
10.常用快捷键Ctrl+C: 将选择的对象复制到剪切板上 Ctrl+K: 超级链接 Ctrl+N: 新建图形文件Ctrl+M或Ctrl+1: 打开选项对话框 Ctrl+2: 打开图象资源管理器 Ctrl+6:打开图象数据原子 Ctrl+O: 打开图象文件 Ctrl+P: 打开打印对说框 Ctrl +S: 保存文件Ctrl+U: 极轴模式控制(F10) Ctrl+v: 粘贴剪贴板上的内容 Ctrl+W: 对象追踪式控制(F11) Ctrl+X: 剪切所选择的内容 Ctrl+Z: 取消前一步的操作11. 常用快捷命令 A: 绘圆弧 B: 定义块 C: 画圆D: 尺寸资源管理器 E: 删除 F: 倒圆角 G: 对相组合 H: 填充I: 插入 S: 拉伸T(MT): 文本输入W: 定义块并保存到硬盘中 L: 直线 M: 移动 X：炸开MI: 镜像LI：显示图形数据信息 PL：多段线 DO：圆环 BR：打断PE：多段线编辑 TR：修剪 EX：延伸 EL：椭圆ED：修改文本 PU：清除 PO：点 CO：复制 RO：旋转PE：编辑多段线。
天正画图的心得
天正画图的心得第一篇：天正画图的心得虽然我对天正建筑软件画图还是算的上很熟练了但我还是一直在画图的过程中不停的摸索一些制图技巧和窍门已提高制图效率。
天正CAD快捷键我先自己发几条小心得关于天正CAD快捷键要想画图快肯定要是用快捷键同时也会设置自己觉得方便的快捷键。
我们经常会遇到自己设置的快捷键别人到你的电脑上就不知道你的快捷键是什么了。
比如我做方案我们老板就会时不时的直接跑到我电脑上改图。
其实CAD快捷键的原则是一个命令可以用多个快捷键来调用而一个快捷键只能用于一个命令。
所以在我们设置快捷键的时候可以保留原来的快捷键将我们要改的快捷键复制一个再设置新的快捷键这样默认快捷键和你设置的快捷键就都可以调用同一个命令了。
就不用当心别人到你电脑上没法用你的CAD。
举个例子 COLOUR COLOR CO COPY CC COPY CT CTABLESTYLE 复制命令就可以用 CO 和 CC 两个快捷键来调用了。
也照顾一下新手修改快捷键在CAD工具—自定义—编辑程序参数acad.pgp 解决线不共面解决线不共面建筑图纸从规划局提过来的红线图的线经常不在同一个标高上或者有线图纸是三维的造成在设计总平尤其是道路倒圆角的时候经常会遇见线不共面。
在天正软件里有个命令叫“统一标高”可以解决这个问题。
快捷键是“tybg”输入命令后框选所有图纸回车再回车就行了。
ctrlshiftc指定基点复制ctrlshiftv粘贴为块 ctrlshiftc指定基点复制ctrlshiftv粘贴为块这也是我比较常用的两个命令 ctrlshiftc指定基点复制在复制的时候会让你指定基点在粘贴的时候就以这个基点粘贴定位要在两个CAD文件之间复制的时候用起来比较方便一次到位不用再先粘贴还要去移动一次。
ctrlshiftv粘贴为块在粘贴的时候用ctrlshiftv可以直接将要粘贴的对象在粘贴的同时变成块ctrlshiftv粘贴为块在粘贴的时候用ctrlshiftv可以直接将要粘贴的对象在粘贴的同时变成块。
天正电气新手问题总结

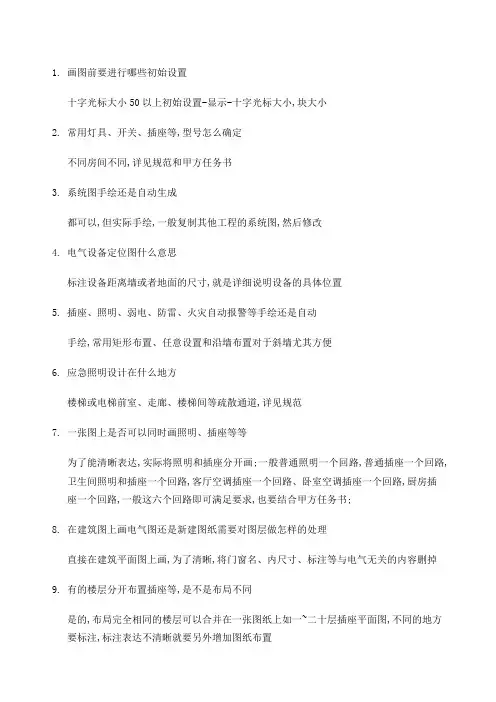

1.画图前要进行哪些初始设置十字光标大小50以上初始设置-显示-十字光标大小,块大小2.常用灯具、开关、插座等,型号怎么确定不同房间不同,详见规范和甲方任务书3.系统图手绘还是自动生成都可以,但实际手绘,一般复制其他工程的系统图,然后修改4.电气设备定位图什么意思标注设备距离墙或者地面的尺寸,就是详细说明设备的具体位置5.插座、照明、弱电、防雷、火灾自动报警等手绘还是自动手绘,常用矩形布置、任意设置和沿墙布置对于斜墙尤其方便6.应急照明设计在什么地方楼梯或电梯前室、走廊、楼梯间等疏散通道,详见规范7.一张图上是否可以同时画照明、插座等等为了能清晰表达,实际将照明和插座分开画;一般普通照明一个回路,普通插座一个回路,卫生间照明和插座一个回路,客厅空调插座一个回路、卧室空调插座一个回路,厨房插座一个回路,一般这六个回路即可满足要求,也要结合甲方任务书;8.在建筑图上画电气图还是新建图纸需要对图层做怎样的处理直接在建筑平面图上画,为了清晰,将门窗名、内尺寸、标注等与电气无关的内容删掉9.有的楼层分开布置插座等,是不是布局不同是的,布局完全相同的楼层可以合并在一张图纸上如一~二十层插座平面图,不同的地方要标注,标注表达不清晰就要另外增加图纸布置10.先画系统图再布线先布线,最后画系统图;11.什么是炸开分解对象12.怎么批量删除门窗名框选全部门窗所在区域,然后执行命令;13.墙线和窗线为什么有好多条平面图为从上往下看的剖面图,有多少线就画多少,14.各种导线一般为多宽常用什么颜色导线标注一般标哪些初始设置有哪些画图前怎么设置导线宽度几何尺寸导线宽度打印蓝图能够看清导线即可,画图时注意图纸比例要与建筑相一致；颜色自己设定；标注回路编号、导线根数、型号等；初始设置一般设置导线截面、线型、颜色等；15.搞清楚浴室分区详见技术措施P20516.是否需要对每个设备选择回路实际绘图并不需要17.阳台插座选择一般情况下,阳台设置太阳能辅助加热插座和洗衣机插座;18.消防一个回路包含几种设备烟感温感放置什么地方烟感或温感探测器、消火栓按钮、声光报警、手动报警按钮、送风控制阀、水流指示器、控制箱、防火阀、应急照明箱等中的若干部分；烟感温感设置详见规范;19.火灾自动报警回路中任何一点到最近的一个手动报警按钮不超过30米步行距离扬声器为25米20.怎么判断风管与桥架是否冲突结合梁高、风管和桥架尺寸判断,交叉的地方要满足建筑净高;桥架水平敷设时距地高度不宜低于米,垂直敷设时距地高度不宜低于米;21.桥架变径怎么实现绘图时自动变径22.电线、电缆规格如何确定需要标注哪些内容一般先看看什么负荷,如果三级负荷选择,普通YJV电缆即可,如果是二级、一级负荷,看民用建筑电气设计规范及住宅建筑电气规范电缆部分要求,有阻燃、耐火、低烟无卤、矿物绝缘几种分别用于什么负荷都有要求；规格根据计算电缆,查常用数据手册,确定什么电缆后查载流量;23.电缆型号解读电缆的型号由八部分组成：一、用途代码－不标为,K为控制缆,P为信号缆；二、绝缘代码－Z油浸纸,X橡胶,V聚氯乙稀,YJ交联聚乙烯三、导体资料代码－不标为铜, L为铝；四、内护层代码－Q铅包,L铝包,H橡套,V聚氯乙稀护套五、派生代码－D 不滴流,P干绝缘；六、外护层代码七、特别产品代码－TH湿热带,TA干热带；八、额定电压－单位KV YJV就是交联聚乙烯绝缘聚氯乙稀护套电缆电线电缆表示方法主要由型号、规格及标准编号这三个部分组成;1、型号的含义电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：有些特殊的电线电缆型号最后还有派生代号;下面将最常用的电线电缆型号中字母的含义介绍一下：1类别、用途代号A-安装线B-绝缘线C-船用电缆 K-控制电缆N-农用电缆R-软线 U-矿用电缆Y -移动电缆JK-绝缘架空电缆M-煤矿用ZR-阻燃型NH-耐火型ZA-A级阻燃ZB-B级阻燃ZC-C级阻燃WD-低烟无卤型2导体代号T—铜导线略L-铝芯3绝缘层代号V—PVC塑料YJ—XLPE绝缘X—橡皮Y—聚乙烯料F—聚四氟乙烯4护层代号V-PVC套Y-聚乙烯料N-尼龙护套P-铜丝编织屏蔽P2-铜带屏蔽L-棉纱编织涂蜡克Q-铅包5特征代号B-扁平型R-柔软C-重型Q-轻型G-高压H-电焊机用 S-双绞型6铠装层代号2—双钢带3—细圆钢丝 4—粗圆钢丝7外护层代号1—纤维层2—PVC套3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆BV—简称BV,一般用途单芯硬导体无护套电缆RV—简称RV,一般用途单芯软导体无护套电缆BVV—简称BVV,轻型聚氯乙烯护套电缆RVV—简称RVV,轻型聚氯乙烯护套软线24.电缆桥架里的MR、CT是什么意思MR指金属,CT指槽式比如：CT 400X200/CE：宽400X高200的沿或顶敷设MR 200X100/CT：宽200X高100的金属,沿敷25.BV线及导线标注顺序BV电线正确的名称是：铜芯聚氯乙烯绝缘电线; 先看看电线型号表示方法及名称的基本知识;电线电缆产品的命名有以下原则：1、产品名称中包括的内容： 1产品应用场合或大小类名称 2产品结构材料或型式； 3产品的重要特征或附加特征基本按上述顺序命名,有时为了强调重要或附加特征,将特征写到前面或相应的结构描述前;2、结构描述的顺序产品结构描述按从内到外的原则：导体-->绝缘-->内护层-->外护层-->铠装型式;3、简化在不会引起混淆的情况下,有些结构描述省写或简写,如汽车线、软线中不允许用铝导体,故不描述导体材料; 其实,“电线”和“电缆”并没有严格的界限;通常将芯数少、产品直径小、结构简单的产品称为电线,没有绝缘的称为,其他的称为电缆；导体截面积较大的大于6平方毫米称为大电线,较小的小于或等于6平方毫米称为小电线,绝缘电线又称为布电线;型号: 电线电缆的型号组成与顺序如下： 1:类别、用途2:导体3:绝缘4:内护层5:结构特征6:外护层或派生-7:使用特征1-5项和第7项用表示,高分子材料用英文名的第一位字母表示,每项可以是1-2个字母；第6项是1-3个数字; 型号中的省略原则：电线电缆产品中铜是主要使用的导体材料,故铜芯代号T省写,但裸电线及制品除外;裸电线及裸导体制品类、类、电磁线类产品不表明大类代号,电气装备用电线电缆类和类也不列明,但列明小类或系列代号等; 第7项是各种特殊使用场合或附加特殊使用要求的标记,在“-”后以拼音字母标记;有时为了突出该项,把此项写到最前面;如ZR-阻燃、NH-耐火、WDZ-低烟无卤、、-TH湿热地区用、FY-防白蚁、企业标准等;BV电线： 1.分类和用途是用来分布电流用的,属于布电线类,用字母“B”表示；2.导体材料是铜,用字母“T”表示,布电线中铜芯导体省略表示；3.绝缘材料为聚氯乙烯,用字母表示；电线型号及名称 4.布电线结构简单,除上面三点,有的还有护套,护套材料为聚氯乙烯也用字母“V”表示；护套材料为橡胶就用字母“X”表示;没有护套以及后面没有的就不用表示; 如BVV 表示铜芯聚氯乙烯绝缘聚氯乙烯护套圆型电线 ;26.电线、电缆环境温度选择的要求是什么答：电线、电缆环境温度选择的一般要求：①电线和电缆室内敷设在配电间、吊顶内、电缆沟、隧道、线槽内或桥架上,宜按35℃选用;②电缆线路室外敷设时,空气中宜按40℃,直埋宜按25℃,电缆沟内、隧道内宜按40℃选用;③电线室内穿管敷设在墙内、楼板内或室内穿管明敷时宜按30℃选用;④封闭式开关柜内的母线及封闭式母线槽宜按40℃选用;27.消防专用电话的设置要点有哪些★下列部位应设置消防专用电话分机:1消防水泵房、备用发电机房、配变电室、计算机机房、主要通风和空调机房、排烟机房、送风机房、变配电所、柴油机房、冷冻机房、消防电梯机房及其他与消防联动控制有关的且经常有人值班的机房;2灭火控制系统操作装置处或控制室;3企业消防站、总调度室;★设有手动火灾报警按钮或消火栓按钮等处宜设置电话塞孔;电话塞孔在墙上安装时,其底边距地面高度宜为~;★特级保护对象的各避难层应每隔20m设置1个消防专用电话分机或电话塞孔;28.电机配电箱进线选型,只考虑功率再结合利用系数计算功率要考虑,也要满足一些特殊要求,专用回路供电载流量宜为计算容量的~倍29.综合布线系统图中的BD,FD,LIU是什么意思BD是大楼,FD是楼层配线架,LIU是光纤互连装置,LIU就是LightguideInterconnection Unit 的缩写;例如:4芯光纤通过LIU 变成了1芯1芯的,才能进;30.土壤热阻系数怎么确定潮湿,普通土壤,较干燥,干燥,非常干燥多石层31.未完待续。
天正使用技巧
1．灵活运用各种菜单① 初学者对图标菜单的位置不熟悉，图标按钮又经常会折叠在一起，往往要花很多时间去打开寻找，这时可利用窗口右边的树状结构屏幕菜单，往往比按钮要好找。
调出屏幕菜单可通过点击：工具→系统配置→显示→选中“在绘图窗口显示AutoCAD屏幕菜单”。
② 设置好AutoCAD的工具条及按钮菜单：一般在窗口上需要保留AutoCAD的“标准工具条”、“物体特性”两个工具条（可通过点击：视区→工具条→ACAD→选中“标准工具条”及“物体特性”）。
此外，还需要天正的“Tool”工具条（可通过：天正（2）→选中“工具”）及“USER1”工具条（可通过：天正（2）→用户菜单→选中“用户菜单一”）。
“USER1”中包含了“捕捉”、“绘制”、“修改”等常用命令，这样等于折叠了三个工具条，可节约空间。
至于天正CAD的其它工具条，可在绘图过程中通过天正（1）、天正（2）选取。
③ 对“天正结构CAD”不熟练时，可以利用Windos95的多任务工作特点，同时运行“天正教学光盘”之“天正系列软件演示”，边学边用（可将演示窗口最小化备用）。
④ 对每一张新图，应通过点击“工具”下拉菜单，调整好“设置图形参数”，建议把跳动的步长减小到10或干脆把“Snap”选项取消；在绘图过程中，再根据需要随时打开“捕捉开关”。
2. 利用天正接口快速转化平面图① 如果该工程的建筑图是由“天正建筑CAD”绘制的，则可利用天正的接口功能将建筑平面图快速转化为结构平面模板图。
作法是：用“天正建筑Ⅱ”打开建筑平面图，点击：天正（2）→接口_条件图→楼板实线→不保留门窗洞口线。
转化完成后，还要将墙线所在的图层(WALL)改变为梁线所在的图层(DWALL)以便在布置楼板钢筋时被识别。
方法是：点击：天正（2）→接口_条件图→“墙线接口”。
改名另存后，就可以用天正结构（2）的“楼板钢筋”菜单来绘制结构平面图了。
要注意梁宽并不等于原来的墙厚，对此可用“模板图编辑”→“改变梁宽”来处理。
天正筑图绘制实训总结1500字
实训总结1500字为期三周的天正筑图绘制CAD实训即将结束，在这期间我的CAD 技能得到了很大的提升，也让我在理论的基础上以实践锻炼自己的动手操作能力，做到学以致用、会学会用、学以活用的能力。
实习的任务标准就是在规定的时间内，允许的误差范围内做到数据的严谨、准确。
开始我们学习用天正画建筑平面图，在以前的实训周时，我们接触的是CAD，而这次我们学习了一种更快捷的制图工具——天正CAD。
你不必一根一根的画定位轴线，只需在"绘制轴网"中输入轴间距就会自动生成轴网，而且标注尺寸也非常方便，你不用设置多线一段一段的画墙体，只需设置内墙外墙墙厚将墙体选中就会自动生成墙体。
总而言之，以前要用半天才能画完的平面图一节课就能画完了。
经过这次的学习我总结了在画平面图的步骤是：1、绘制轴网，两点轴标。
2、修剪轴网，单线变墙，3、插入门窗，门窗标注。
4、插入楼梯、坡道。
5、绘制阳台、台阶、散水，标注细部尺寸和标高。
6、插入剖切符号、索引符号，附上文字7、插入图框，指北针，在标题栏中写入文字，8、检查后保存，打印成电子稿。
在绘图的过程中我也遇到了很多问题，如组合门窗时门和窗编码要一致，不然组合不上，门窗尺寸标注不上。
平面图见后面所示。
平面图画完后再画立面图和剖面图就容易多了，因为平面图画完后在文件布图里的工程管理里面把平面图的名称输入里面就会自动生成立面图和剖面图，不过要注意的是在选准基准点的时候要选同一个点，不然的话生成的立面就会错层，然后再根据要求选用你要的哪种门窗，生成立面的时候多余的线太多，得一点一点的删掉，剖面图在加楼梯时扶手时总是加不上去，并且生完立面再生成剖面时总是生成的不完整，下面的墙线延伸时总延不上，可能在刚接触这个软件不熟悉，问题也比较多，但这丝毫不影响我对它的积极性。
立面图和剖面图见后面所示。
经过这几天的绘图我的经验是，要画好一份图纸不要急于画首先要好好的观察它″观察它的布局、由哪几类线构成，对整体有一个大致的了解，然后再绘制起来就方便多了。
天正电气使用心得和快捷方式
这里将告诉大家电气设计的软件操作，以及最实用的命令操作。
楼主尽量按照你可能接触到的先后顺序来讲解，每天将剖析1个命令。
（每个人根据自己的兴趣爱好进行设置，楼主的只供参考，千万别膜拜！）（一）.如何对软件进行初始设置有利于你的绘图速度呢？1.十字光标大小：设置在50及以上；2. 自定义鼠标右键：A.没有选定对象时单击右键表示—重复上一个命令；B.选定对象时单击右键表示—快捷菜单；C.正在执行命令时单击右键表示—确认3. 画图时图例、线型的大小、宽度，以及导线之间的间距很重要，显示出来的大小与绘图比例有关系。
一般设置导线的宽度为0.5（=导线宽度/绘图比例），汉字的高度至少为3，导线间距最小1mm，设备图块打印之后显示的大小=设备尺寸/绘图比例，一般不小于4。
（若按打印比例1：100来计算）4. CAD左下角显示的那个比例有什么作用？绘图比例、出图比例的设置。
5.最常用操作命令是否改为自己方便的操作了？首先来说下修改快捷键命令操作修改的原则。
CAD和天正对常用操作对有相应的缩写命令操作，但是有些设定的不是很方便，所以我们需要根据自己的使用频率来调整。
原则1：尽量不要修改软件默认的，而最好只是自己添加，这样方便与其他人沟通。
如软件默认“V-MOVE”，你就不要将“COPY”命令的快捷操作改为“V”；原则2：满足左手键盘，右手鼠标习惯。
即将快捷操作尽量改为你左手能方便敲击的地方。
原则3：先将频率使用最高的用单个字母，其次用两个相同字母，再者用两个不同字母，最后使用三个相同字母原则4：自己修改的命令操作不要太多，有些不常用的修改了时间久了自己也不一定记得。
（最后我会贴出我自己调整的）。
对CAD进行快捷键重新设置后，可不用重启CAD，直接在命令行输入REINIT （initialization）即可（二）.当你看到建筑发给你的图之后你大脑是否有这些想法？1. 比例列表重置命名（-scalelistedit）：当你打开一张建筑图时，会不会觉得电脑很慢？这其中原因有很多，楼主并不知道这其中的奥秘，但是我知道建筑图中含有太多的比例会是你的电脑反映慢了很多，解决办法如下：在cad安装目录support文件下打开acad2008.lsp，并在文件最末端输入如下代码：(command"-scalelistedit""reset""y""e")2. 用软件需要养成的习惯：A经常手动保存（有太多的意外致使软件死掉）；B待定3. 图层的管理命令：当你看到建筑发给你的图时，有没有种眼花缭乱的感觉？这时我们把与我们无关的图层内容删除或者隐藏。
电气绘图实训心得体会(通用7篇)
电气绘图实训心得体会（通用7篇）电气绘图实训心得体会【篇1】时间过的飞快，转眼间两周的实训即将结束，记得第一天，老师讲述了实训的主要任务，目的及意义所在，并强调应注意的细节问题。
刚开始画项目一时，虽然图都不是很复杂，可我还是觉得时间太紧了，因为你要先思考这个图怎么画，从那里画，还有没有简单画法，两天下来就画完了项目一，作图过程中也遇到了不少难题，但在同学的帮助下，一个个都学会了，慢慢的喜欢上了画图。
我们从书上得知，CAD可以绘制机械、建筑、电气电路、等多方面的二维平面图形和三维立体图形等等，所以说它的使用性是非常之广泛的。
我们在绘制图形的时候要注意线条的宽度，字体的美观。
现在用CAD就完全没有这方面的'问题，粗细线条全用“特性”来规范，一目了然。
尺寸也相当准确，在命令提示行里输入多少就是多少，也不用拿着丁字尺在图纸上比画来去，到头来还是达不到十分准确。
画线线连结、圆弧连接的时候CAD在尺寸方面的优势就更加明显，比如画圆与直线相切的时候，凭感觉觉得差不多就画上去，每一条画得都不一样，怎么看都不对称。
用CAD画，打开对象捕捉就能把切点给抓进来，又快又准!尺寸标注更是快捷，两个点一拉，左键一点就完成一个标注，不用画箭头，不用标文字，只要自己设计好标注格式，计算机就能按要求标出来。
插入文字也很方便，在多行文本编辑器里输入文字内容就能出来绝对标准的国标字，比起我们手写的字就美观漂亮的多!粗糙度、基准符号、标题栏等做成块就可以随意插入，用不着一个一个地画了，用起来确实很快。
最后，学习CAD的目的就是能够完成与之相关的实际绘制任务，在实际工作中能够更快更准的完成制图作业。
本次的CAD实训是运用前面所有的各种绘图工具与编辑工具进行绘制的，希望通过这次的复习和巩固在加上以后的完善能够更灵活快速准确的绘制各种图形从而发挥出CAD的巨大作用!今天是最后是CAD实训的最后一天。
结合我自身对CAD的学习情况，我将继续练习使用CAD，做到能够把它运用得得心应手、挥洒自如，使它成为我今后学习和工作的好助手!电气绘图实训心得体会【篇2】按照课程的安排，第12、13周我们班在崔屹嵘老师和赵鹏老师的带领下进行了为期2周的CAD制图实训，主要是针对电子线路、一些特殊图案及三视图及简单机械零件的绘制，通过实训，进一步掌握CAD的应用，增强动手操作能力。
最新2012天正cad学习经验总结(个人总结汇总
2012天正C A D学习经验总结（个人总结）CAD软件在工作中扮演的就是工具的概念，现在施工单位为了提高效率，几乎都采用CAD出图了，就我所知还继续像以前那样用画图板＋铅笔的施工单位已经寥寥无几。
在介绍我的经验之前还是希望告诉大家一点，如果你还是学生，如果你以后工作单位需要，学CAD技术还是非常有必要的。
就目前建筑行业来看，这两年用计算机代替传统工作方式的转变特别大。
原来必须用手工做的效果图设计等都开始用上计算机辅助设计了。
CAD这块更是应用得早，像设计结构图或者施工图，用CAD软件是最方便不过了。
现在市面上，关于建筑方面的CAD软件有很多，就我们单位而言，主要是使用天正的CAD软件来出图。
在这里我也只能针对天正的CAD版本给大家讲讲建筑施工图设计方面运用CAD技术的一些经验。
现在，虽然天正软件已经升级到了天正6。
由于天正5以后的版本都是采用了自定义实体方式，交流上有点不方便。
所以很多设计院还是在用天正Ⅱ系列的工具集软件。
我希望用天正Ⅱ中的天正建筑3.0制图过程的一些技巧，能给新学习天正的朋友起到一点抛砖引玉的作用。
平面图在做施工图设计时，做平面图成了最主要的步骤之一。
以下是自己总结的一些经常在画图中使用的技巧。
1.伸缩缝等墙线切断建议在散水画完和屋面线搜索完成后再切断，可以避免出现自动绘制错误。
2.天正3的门窗复制命令功能有些问题，可以把要复制的门窗改为高窗，然后拷贝粘贴完成后再换为门窗，这样可以提高门窗插入速度，特别是大批量的复制。
3.用pl画阳台和台阶在有些时候比用天正默认命令画快多了，画完的线归入相应的图层，立面生成的时候一样可以生成阳台和台阶。
立面图立面图的画法和平面图的画法主体上的差别不大。
但在立面的生成上需要多注意一些多余线条的隐藏方法，还有就是对立面标高的标注与修改问题。
1.立面生成：如果柱子不外凸，在立面生成前把柱子隐掉，可以避免再次删除多余生成的外墙线。
反之，柱子外凸的时候把墙隐掉，也可以避免生成多余的外墙线。
天正使用技巧-5页精选文档
1．灵活运用各种菜单① 初学者对图标菜单的位置不熟悉，图标按钮又经常会折叠在一起，往往要花很多时间去打开寻找，这时可利用窗口右边的树状结构屏幕菜单，往往比按钮要好找。
调出屏幕菜单可通过点击：工具→系统配置→显示→选中“在绘图窗口显示AutoCAD屏幕菜单”。
② 设置好AutoCAD的工具条及按钮菜单：一般在窗口上需要保留AutoCAD的“标准工具条”、“物体特性”两个工具条（可通过点击：视区→工具条→ACAD→选中“标准工具条”及“物体特性”）。
此外，还需要天正的“Tool”工具条（可通过：天正（2）→选中“工具”）及“USER1”工具条（可通过：天正（2）→用户菜单→选中“用户菜单一”）。
“USER1”中包含了“捕捉”、“绘制”、“修改”等常用命令，这样等于折叠了三个工具条，可节约空间。
至于天正CAD的其它工具条，可在绘图过程中通过天正（1）、天正（2）选取。
③ 对“天正结构CAD”不熟练时，可以利用Windos95的多任务工作特点，同时运行“天正教学光盘”之“天正系列软件演示”，边学边用（可将演示窗口最小化备用）。
④ 对每一张新图，应通过点击“工具”下拉菜单，调整好“设置图形参数”，建议把跳动的步长减小到10或干脆把“Snap”选项取消；在绘图过程中，再根据需要随时打开“捕捉开关”。
2. 利用天正接口快速转化平面图① 如果该工程的建筑图是由“天正建筑CAD”绘制的，则可利用天正的接口功能将建筑平面图快速转化为结构平面模板图。
作法是：用“天正建筑Ⅱ”打开建筑平面图，点击：天正（2）→接口_条件图→楼板实线→不保留门窗洞口线。
转化完成后，还要将墙线所在的图层(WALL)改变为梁线所在的图层(DWALL)以便在布置楼板钢筋时被识别。
方法是：点击：天正（2）→接口_条件图→“墙线接口”。
改名另存后，就可以用天正结构（2）的“楼板钢筋”菜单来绘制结构平面图了。
要注意梁宽并不等于原来的墙厚，对此可用“模板图编辑”→“改变梁宽”来处理。
看完这20个天正CAD实用技巧,你就是那个大神
看完这20个天正CAD实用技巧，你就是那个大神平时只会画建筑效果图怎么能够你知道用CAD如何提升制图速度嘛掌握绘图技法，精通各项软件是新人进入设计院尽快晋升的主要途径之一如此重要的技能你还不知道不用着急下面就来看看最新天正建筑制图中常见的问题，快速提高自己的制图速度！还没找到合适工作的同学要注意了！学习这些技能会让你在行业中更有竞争力。
1. 标注轴网：cad出建筑方案图时必须要标注轴网，使用“绘制墙体”工具，画出要标轴号的墙体。
使用“轴网标注”工具，输入要轴号的起始号，横向轴网用阿拉伯数字表示。
2. 自动标注坐标：用天正设置原点和刻度，不用担心坐标值计算错误。
3. 无天正菜单：双击打开天正图形，这样通常是直接进入了AutoCAD系统，天正菜单无法调出，正确方法是首先打开天正软件，再打开图形文件。
4. 立面、剖面图画不出：a. 识别内外墙。
b. 楼层表是否正确。
5. 插入图库图案：在天正左侧工具栏中，依次选择“图块图案-通用图库”，在“天正图库管理系统”进行不同图块的选择。
6. 快捷键：天正定制中有快捷键选项，默认设置如图层恢复为0。
一般画图就是左手输入命令，右手点击鼠标。
右手离开鼠标的时间和绘图速度有关，所以正确设置快捷键至少可以提高几倍的绘图速度。
比如将（·）键（1前面那个键）设置为图层恢复，a.设置为关闭图层；b.设置为关闭其他；c.设置为当前图层等，根据自己的使用习惯设置，可以轻松的开关以及转换当前绘图图层，在画图层复杂的项目时非常好用。
天正常用CTRL快捷键：【CTRL】＋1 *PROPERTIES(修改特性)【CTRL】＋2 *ADCENTER（设计中心）【CTRL】＋O *OPEN（打开文件）【CTRL】＋N、M *NEW（新建文件）【CTRL】＋P *PRINT（打印文件）【CTRL】＋S *SAVE（保存文件）【CTRL】＋Z *UNDO（放弃）【CTRL】＋X *CUTCLIP（剪切）【CTRL】＋C *COPYCLIP（复制）【CTRL】＋V *PASTECLIP（粘贴）【CTRL】＋B *SNAP（栅格捕捉）【CTRL】＋F *OSNAP（对象捕捉）【CTRL】＋G *GRID（栅格）【CTRL】＋L *ORTHO（正交）【CTRL】＋W *（对象追踪）【CTRL】＋U *（极轴）7. 添加快捷键：在天正建筑快捷键设置里，按insert键就能插入新的快捷键位置，来设置快捷键。
天正软件使用技巧---
天正软件使用技巧一、软件进行初始设置（一）十字光标大小的设置一般光标设置的较大一些，对作图方便，一般设置在50及以上；（二）鼠标右键的自定义：①没有选定对象时单击右键表示—重复上一个命令；②选定对象时单击右键表示—快捷菜单；③正在执行命令时单击右键表示—确认（三）线型比例的设置画图时图例、线型的大小、宽度，以及导线之间的间距很重要，显示出来的大小与绘图比例有关系。
一般设置导线的宽度为0.5（=导线宽度/绘图比例），汉字的高度至少为3，导线间距最小1mm，设备图块打印之后显示的大小=设备尺寸/绘图比例，一般不小于4。
（若按打印比例1：100来计算）1.调整图层默认线宽在图层管理器中进行设置。
2.在属性栏进行线宽设置（快捷键：CTRL+1）（四）CAD左下角显示的比例的作用对绘图比例、出图比例进行设置。
（五）天正快捷键设置原则最常用操作命令是否改为自己方便的操作了？首先来说下修改快捷键命令操作修改的原则。
CAD和天正对常用操作对有相应的缩写命令操作，但是有些设定的不是很方便，所以我们需要根据自己的使用频率来调整。
①尽量不要修改软件默认的，而最好只是自己添加，这样方便与其他人沟通。
如软件默认“V-MOVE”，你就不要将“COPY”命令的快捷操作改为“V”；原则②满足左手键盘，右手鼠标习惯。
即将快捷操作尽量改为你左手能方便敲击的地方。
原则③先将频率使用最高的用单个字母，其次用两个相同字母，再者用两个不同字母，最后使用三个相同字母。
原则4：自己修改的命令操作不要太多，有些不常用的修改了时间久了自己也不一定记得。
（最后我会贴出我自己调整的）。
对CAD进行快捷键重新设置后，可不用重启CAD，直接在命令行输入REINIT （initialization）即可二、面对建筑图会遇到哪些问题（一）比例列表重置命名（-scalelistedit）当你打开一张建筑图时，会不会觉得电脑很慢？这其中原因有很多，楼主并不知道这其中的奥秘，但是我知道建筑图中含有太多的比例会是你的电脑反映慢了很多，解决办法如下：在cad安装目录support文件下打开acad2008.lsp，并在文件最末端输入如下代码：(command"-scalelistedit""reset""y""e")（二）用软件需要养成的习惯A经常手动保存（有太多的意外致使软件死掉）；B待定。
2019天正CAD学习经验总结(个人总结)-25页精选文档
CAD软件在工作中扮演的就是工具的概念，现在施工单位为了提高效率，几乎都采用CAD 出图了，就我所知还继续像以前那样用画图板＋铅笔的施工单位已经寥寥无几。
在介绍我的经验之前还是希望告诉大家一点，如果你还是学生，如果你以后工作单位需要，学CAD技术还是非常有必要的。
就目前建筑行业来看，这两年用计算机代替传统工作方式的转变特别大。
原来必须用手工做的效果图设计等都开始用上计算机辅助设计了。
CAD这块更是应用得早，像设计结构图或者施工图，用CAD软件是最方便不过了。
现在市面上，关于建筑方面的CAD软件有很多，就我们单位而言，主要是使用天正的CAD软件来出图。
在这里我也只能针对天正的CAD版本给大家讲讲建筑施工图设计方面运用CAD技术的一些经验。
现在，虽然天正软件已经升级到了天正6。
由于天正5以后的版本都是采用了自定义实体方式，交流上有点不方便。
所以很多设计院还是在用天正Ⅱ系列的工具集软件。
我希望用天正Ⅱ中的天正建筑3.0制图过程的一些技巧，能给新学习天正的朋友起到一点抛砖引玉的作用。
平面图在做施工图设计时，做平面图成了最主要的步骤之一。
以下是自己总结的一些经常在画图中使用的技巧。
1.伸缩缝等墙线切断建议在散水画完和屋面线搜索完成后再切断，可以避免出现自动绘制错误。
2.天正3的门窗复制命令功能有些问题，可以把要复制的门窗改为高窗，然后拷贝粘贴完成后再换为门窗，这样可以提高门窗插入速度，特别是大批量的复制。
3.用pl画阳台和台阶在有些时候比用天正默认命令画快多了，画完的线归入相应的图层，立面生成的时候一样可以生成阳台和台阶。
立面图立面图的画法和平面图的画法主体上的差别不大。
但在立面的生成上需要多注意一些多余线条的隐藏方法，还有就是对立面标高的标注与修改问题。
1.立面生成：如果柱子不外凸，在立面生成前把柱子隐掉，可以避免再次删除多余生成的外墙线。
反之，柱子外凸的时候把墙隐掉，也可以避免生成多余的外墙线。
2.立面标高的修改：立面或者剖面画完后有时候我们要进行布图打印。
天正电气的设计85学习精髓
天正8.5电气图纸设计精髓1.首选做电气图纸，刚开始需进行初始设置，打开天正电气软件后，先点击，然后会出现对话框如下：把上图用红线圈住的文本框的数值改成你想要的。
但要注意：墙和导线必须是用打开天正软件时，按ctrl加+出现的设置菜单中的工具做出来的才能用。
第一（初始设置）的具体图例：1)设置后：2)设置后：3)导线打断的初始设置：设置后：，设置完后，只要两根单线相交，自动会出现225的断隔间距。
2.怎样应用现有的强电及弱电图块在建筑或精装图纸上排布。
1)首先点击，出现，然后选择你要设计的系统和设备，根据穿墙布置的实际要求，设置如下图：，如墙的内外均需设计点位，则选双侧，反之单侧。
如果内、外两个点位需用导线相连，你就在上图中的接导线复选框中打钩，如下为几种设置后设计图纸：2)第一种为单项不接导线：注设计用鼠标先点击墙的哪侧，会生成哪侧的信息点位图块。
首首先给出单侧信息点设置如右为设计，先点击的墙上侧，所以信息点方向朝上。
3)第二种为双向不接导线：设置后图纸4)第二种为双向接导线：设置后图纸根据现场实际情况，如果穿墙的两点位需相互走线。
那就选择这种设计方式。
3.在房间的不同方向的墙面设计点位，关于图块的摆放方向上的设置。
首先如右图应在电气初始设置内把旋转属性字前面的复选框打钩和不打钩，设计出的图纸对比：打钩前和打钩后打钩前和打钩后4.在做系统图纸时，不同的系统设备之间的连线，用不同的线性。
下面是线形的设置和设计。
1)首先在电气初始设置中，在系统导线带分割线前面的复选框里打钩：之后点击导线一栏的系统导线，设计的图纸如下所示：2)关于照明配电及动力配电的定义a)照明电就是：与动力电相对的是照明电，也叫单相电, 220伏,一条火线一条零线，是家庭用电路。
用于电灯、空调等。
值得提醒的是，家庭用插座一般常见为三孔，除火线零线外，还有一条是地线。
虽然这也是三条线，但绝不是动力电。
b)动力电也叫三相电，为三条火线一条零线，零线和每条火线之间的电压为220伏，而每两条火线之间为380伏。
电气绘图技巧及经验分享精选文档
一、如何看图，进行模仿
具体看图步骤：
① 看标题栏及图纸目录 了解工程名称、项目内容、设计日期及
图纸内容、数量等。
② 看设计说明 了解工程概况、设计依据、供电电源的来源、供
电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及
安装方式、工程主要技术数据、施工注意事项等。
