最新煤矿常见地质构造
煤矿常见地质构造.
陷落柱编号
• 1、陷字第一个字X加序号，如：X1、X2、 X3....... • 2、
三、褶皱构造
• 1、背斜
• 2、向斜
背斜
向斜
褶皱构造中的一个弯曲—褶曲。 向上的弯曲—背斜，向下的弯曲—向斜。 背斜核心的岩层较老，外围的岩层 较新。向斜核心的岩层较新，外围的 岩层较老。
褶曲形态
水平岩层 1.水平岩层：基本保持水平状态的沉积岩层（倾角﹤50 ） 。 2.水平岩层特征： A.地质界线与地形等高线平行或重合； B.老岩层在下，出露在地形低处；新岩层在上，分布在高处； C.岩层厚度是其顶、底面的标高差； D.岩层出露宽度取决于岩层厚度和地面坡度。
F20：
该符号主要出现在采掘工程平面图、井 上下对照图及构造与巷道关系示意图上。
其中： 1、F20表示断层的编号； 2、H=3m指的是断层的落差是3m； 3、33°代表是断层面的倾角； 4、长线所指方向代表断层的走向； 5、箭头所指方向代表断层面的倾向； 6、短线代表断层下降盘所在的一侧。
• 即：正断层的倾向与下降盘在同一侧， 图中表示为箭头指向与两短线同向。
94303正断层
F85
破顶区 石灰岩 泥岩 破底区 砂质泥岩
开始过断层示意图
94303正断层
F85
进风巷
9号煤
泥岩
破底区 9号煤
后期过断层示意图
逆断层
IX2224巷逆断层
砂质泥岩
H=2m 泥岩
0.7m
94307机采面切眼逆断层
掘进方向 F83 H=1.3m 2.0m
探测煤层
切眼左帮示意图
92311工作面逆断层
（二）、按断层两盘相对运动分类
1．正断层：上盘下降、下盘上升的断层； 下盘上升 断层面 断层面
煤矿地质——褶皱构造
第二节褶皱构造一、褶皱的基本概念（一）褶皱的定义岩层或岩体在地应力长期作用下形成的波状弯曲称为褶皱，褶皱在地壳中分布广泛，形态各异，规模大小相差悬殊，大者延伸几十至几百公里，小者可在手标本上见到，甚至表现为显微构造。
褶皱岩层中的一个弯曲称为褶曲，它是褶皱构造的基本单位（图4-8）。
（二）褶曲的基本形式褶曲的基本形式可分为两种，即背斜和向斜。
1．背斜背斜是岩层向上弯拱的褶曲，核部是老岩层，两侧是新岩层，且对称重复出现，两翼岩层一般相反倾斜（图4-9a）。
2．向斜向斜是岩层向下弯拱的褶曲，核部是新岩层，两侧是老岩层，且对称重复出现，两翼岩层一般相对倾斜（图4-9b）。
（三）褶曲要素为了描述褶曲在空间的形态和特征，将它的各个部位分别规定了一个名称。
总起来称为褶曲要素。
或者说褶曲要素是褶曲的基本组成部分及其相互关系的几何要素（图4-10）。
褶曲要素主要有下列几种：1．核部褶曲的中心部位为核部。
背斜核部是老岩层，向斜核部为新岩层。
2．翼部褶曲核部两侧的岩层为翼部。
背斜两翼较核部岩层新；向斜两翼较核部岩层老。
相邻背斜和向斜之间的一个翼为二者所共有。
3．翼角褶曲两翼岩层与水平面的夹角，即翼部岩层的倾角。
4．转折端褶曲从一翼过度到另一翼的转折部位称为转折端。
5．轴面通过褶曲核部，平分褶曲两翼的假想面称为轴面，轴面可以是平面或曲面，也可以是直立的、倾斜的、甚至是水平的。
6．轴线和轴迹褶曲轴面与水平面的交线，称为轴线。
轴线的方向表示褶曲的延伸方向。
轴线的长度表示褶曲的延伸长度。
轴面与地表面的交线称为轴迹。
只有在轴面直立和地面水平的情况下，轴迹和轴线重合为一条线。
7．枢纽枢纽指褶曲中同一岩层面与轴面的交线。
其产状可以是水平的、倾斜的，也可是波状起伏的，甚至是直立的，枢纽主要是用来表示褶曲在延伸方向上产状的变化。
8．高点及鞍部背斜隆起的最高部位称为高点。
有的背斜可以有几个高点，同一背斜相邻两高点之间的相对低洼部分称为鞍部（图4-11）。
煤矿掘进中常见中小型地质构造的识别、影响及预测
煤矿常见地质构造.54页PPT
15、机会是不守纪律的。——雨果
ห้องสมุดไป่ตู้
46、我们若已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特
煤矿常见地质构造.
11、战争满足了，或曾经满足过人的 好斗的 本能， 但它同 时还满 足了人 对掠夺 ，破坏 以及残 酷的纪 律和专 制力的 欲望。 ——查·埃利奥 特 12、不应把纪律仅仅看成教育的手段 。纪律 是教育 过程的 结果， 首先是 学生集 体表现 在一切 生活领 域—— 生产、 日常生 活、学 校、文 化等领 域中努 力的结 果。— —马卡 连柯(名 言网)

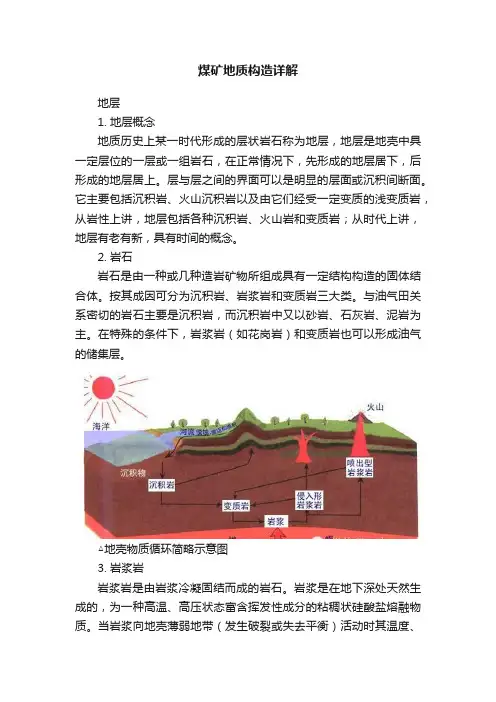

煤矿地质构造详解
煤矿地质构造详解地层1. 地层概念地质历史上某一时代形成的层状岩石称为地层，地层是地壳中具一定层位的一层或一组岩石，在正常情况下，先形成的地层居下，后形成的地层居上。
层与层之间的界面可以是明显的层面或沉积间断面。
它主要包括沉积岩、火山沉积岩以及由它们经受一定变质的浅变质岩，从岩性上讲，地层包括各种沉积岩、火山岩和变质岩；从时代上讲，地层有老有新，具有时间的概念。
2. 岩石岩石是由一种或几种造岩矿物所组成具有一定结构构造的固体结合体。
按其成因可分为沉积岩、岩浆岩和变质岩三大类。
与油气田关系密切的岩石主要是沉积岩，而沉积岩中又以砂岩、石灰岩、泥岩为主。
在特殊的条件下，岩浆岩（如花岗岩）和变质岩也可以形成油气的储集层。
△地壳物质循环简略示意图3. 岩浆岩岩浆岩是由岩浆冷凝固结而成的岩石。
岩浆是在地下深处天然生成的，为一种高温、高压状态富含挥发性成分的粘稠状硅酸盐熔融物质。
当岩浆向地壳薄弱地带（发生破裂或失去平衡）活动时其温度、压力会逐渐下降，挥发性物质不断析出，岩浆自身逐渐分化，经过冷凝和结晶便形成岩浆岩，也称火成岩。
岩浆由地壳深处向浅处活动的过程称侵入作用，在这一阶段冷凝固结形成的岩石叫侵入岩。
岩浆沿裂隙溢出地表或喷向天空的活动过程叫岩浆喷发或火山活动，这一阶段冷凝固结形成的岩石叫喷出岩或火山岩。
△火山及其构造示意图△岩浆岩4. 变质岩由沉积岩、岩浆岩或先期生成的变质岩经过变质作用而形成的一类岩石称作变质岩。
如板岩、千枚岩、片岩、片麻岩、大理岩、石英岩等。
大理岩由石灰岩、白云岩等碳酸盐类岩石变质而成；石英岩是由石英砂岩或硅质岩类变质而成；板岩、千枚岩等是由粘土质、粉砂质原岩变质而成。
在变质作用过程中，无论是岩石的变形还是物质成分的重新组合，都有是在固态情况下进行的，这与岩浆作用是不同的。
△变质岩5. 沉积岩沉积岩是组成地球岩石圈的三大类岩石（沉积岩、岩浆岩、变质岩）之一。
它是在地壳表层条件下，由母岩的风化产物、火山物质、有机物质等沉积岩的原始物质成分，经搬运作用、沉积作用以及沉积后作而形成的一类岩石。
煤矿地质构造课件
煤矿地质构造课件•煤矿地质构造概述•地层与岩性•构造形态与分布目录•煤系地层与含煤性•矿井水文地质条件•工程地质条件与评价煤矿地质构造概述地质构造定义与分类地质构造定义地质构造是指地壳中的岩层或岩体在内、外动力地质作用下发生的变形和变位，从而形成各种地质界面和构造形迹的组合。
地质构造分类根据构造形态和规模，地质构造可分为褶皱、断层、节理等类型。
其中，褶皱是岩层在水平方向上的弯曲变形，断层是岩层或岩体沿断裂面发生的相对位移，节理则是岩石中的裂隙或裂缝。
煤矿地质构造复杂，煤层赋存状态多样，包括倾斜、急倾斜、缓倾斜等不同角度的煤层。
煤层赋存状态多样构造形态各异断裂构造发育煤矿地质构造形态各异，包括向斜、背斜、单斜、穹窿、盆地等多种形态。
煤矿中断裂构造发育，断层、节理等构造形迹对煤层的连续性、稳定性和可采性产生重要影响。
030201煤矿地质构造特点地质构造对煤矿生产影响影响矿井开拓部署地质构造对矿井开拓部署具有重要影响，如井筒位置、开拓巷道布置等需根据地质构造特点进行合理规划。
影响采煤方法选择不同地质构造条件下的煤层赋存状态不同，需要采用不同的采煤方法，如走向长壁采煤法、倾斜长壁采煤法等。
影响矿井安全生产地质构造中的断层、节理等构造形迹可能导致煤层瓦斯突出、顶板冒落等安全隐患，对矿井安全生产产生重要影响。
因此，在煤矿生产过程中，需要加强地质构造的预测和防范措施，确保矿井安全生产。
地层与岩性根据岩性、岩相、古生物等标志进行地层划分，建立完整的地层序列。
地层划分原则通过岩石组合、古生物化石、同位素年龄等方法进行地层对比，确定地层的时代和层序关系。
地层对比方法煤矿地层一般具有多层性、旋回性和含煤性等特点，需结合区域地质背景进行分析。
煤矿地层特点地层划分与对比包括砂岩、泥岩、石灰岩等，具有层理、层面构造和化石等特征。
沉积岩包括侵入岩和喷出岩，具有结晶结构、块状构造和矿物成分等特征。
岩浆岩包括片麻岩、石英岩、大理岩等，具有变质结构、构造和矿物成分等特征。
浅谈煤矿地质构造特征
浅谈煤矿地质构造特征煤矿地质构造特征是指在煤矿地质学中对于地质构造形态、结构特征以及地质构造对煤矿的影响和控制等方面的描述和分析。
地质构造是地球地壳中岩石的变形和运动的总和，煤矿地质构造特征对于煤矿勘探和开采具有重要的指导作用。
一、基本地质构造特征1. 断裂：断裂是指地壳岩层中由于地质作用而发生的岩石破裂断开现象。
断裂发育煤田中常见，它不仅对煤矿区的岩层变形和变形破坏产生直接影响，还可能通过断裂面的位移导致煤层断裂、滑动和折断，从而对煤矿采矿产生不利影响。
2. 褶皱：褶皱是指地质构造中由于岩层的挤压、折叠而形成的岩石变形现象。
褶皱是煤矿地质构造特征中常见的一种，它对煤矿的排水、通风、支护等方面产生直接影响，同时还会导致煤层厚度变化，从而影响煤矿开采效果。
二、对煤矿勘探和开采的影响1. 煤层走向和倾角：地质构造会显著影响煤矿中煤层的走向和倾角。
煤层走向和倾角的变化会影响煤矿的勘探和开采工作，因为煤层的走向和倾角直接影响煤的开采和矿井的布置。
2. 煤层断裂和滑动：地质构造中的断裂和滑动会导致煤层的断裂、滑动和折断，从而使煤层的赋存形式和连续性发生变化。
这会对煤矿开采的煤层稳定性和瓦斯抽放产生影响，增加煤矿的开采难度和风险。
3. 瓦斯和水的走向：地质构造形态和煤层的排列方式会影响瓦斯和水的运移和走向，进而对煤矿的安全生产和通风工作产生影响。
地质构造中的断裂和褶皱会影响瓦斯和水的聚集和运移，加剧煤矿的瓦斯和水灾害风险。
煤矿地质构造特征是煤矿地质学中不可忽视的重要内容。
了解和分析煤矿地质构造特征，对煤矿的勘探、开采和安全管理具有重要的指导作用。
在煤层采矿过程中，需要根据地质构造特征进行合理的采矿布置和支护设计，从而保障煤矿的安全高效开采。
煤矿地质学第5章 地质构造
星蓝海学习网
（四）褶曲的组合形式
1. 复式褶皱：大型背斜和向斜的两翼地层被次一级 褶曲复杂化。
2. 隔档式褶皱、隔槽式褶皱：由近于平行、发育不 等的一系列背、向斜组成。隔档式褶皱的背斜呈紧密褶 曲、相邻的向斜则平缓开阔；隔槽式褶皱背斜开阔、向 斜紧闭。
3. 同斜褶皱：由一系列发育程度基本相同的轴面近 于平行的褶曲组成。
星蓝海学习网
三、褶皱构造的观测于研究
（一）褶皱的识别 1. 新老岩层依次对称重复出露是判别褶曲存在的基本
标志。但水平构造、单斜构造地区由于地形切割也会出现 这种现象。
水平构造区：老地层在地形低的地方出露、新地层则 在高处；
单斜构造区：新老地层是沿山谷或山脊两侧对称分布， 其条带延伸方向与走向相交。
走 向
倾 向
倾 角星蓝海学习网
2、倾向：在岩层面 上沿岩层面的倾斜 方向垂直走向的直 线称倾斜线。倾斜 线在水平面上的投 影线所指的岩层面
倾斜方向称倾向。 α
倾向与走向相互 垂直。倾向是射线， 只有一个方向，用 方位角表示，如倾 向为30°，可称岩层 的倾向为30 °。
走 向
倾 向
倾 角
星蓝海学习网
2. 褶曲 褶皱构造的一个弯曲叫褶曲，是褶皱的基本
单位。
星蓝海学习网
星蓝海学习网
（二）褶曲的基本类型
褶曲包括向斜和背斜两种基本类型： 1. 背斜 在形态上为一个弧顶向上的弯曲，中 心部分为老地层，两侧地层依次变新。 2. 向斜 在形态上为一个弧顶向下的弯曲，中 心部分为新地层，两侧地层依次变老。
一、断裂构造的概念
当长期作用在岩层上的构造应力达到或超过岩石 的强度极限时将发生变形造成破裂和错动，使岩层的 连续完整性受到破坏，它们的产物总称为断裂构造。
煤矿常见地质构造54页PPT
1、不要轻言放弃，否则对不起自己。
2、要冒一次险!整个生命就是一场冒险。走得最远的人，常是愿意 去做，并愿意去冒险的人。“稳妥”之船，从未能从岸边走远。-戴尔．卡耐基。
梦 境
3、人生就像一杯没有加糖的咖啡，喝起来是苦涩的，回味起来却有 久久不会退去的余香。
煤矿常见地质构造4、守业的最好办法就是不断的发展。 5、当爱不能完美，我宁愿选择无悔，不管来生多么美丽，我不愿失 去今生对你的记忆，我不求天长地久的美景，我只要生生世世的轮 回里有你。
46、我们若已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特
第9章 煤矿常用地质图件1
三、地质现象在地形地质图上的表现
1、水平岩层在地形地质图上的表现
水平岩层：岩层层面基本保持水平状态 （岩层倾角在0－5º） ，即同一岩层面上的海拔高 度基本相同的岩层称为水平岩层。
1）水平岩层的基本特征：
a、在地层层序没有发生倒转的情况下，地质时代较新 的岩层叠覆在较老的岩层之上。
b、水平岩层的厚度是该岩层顶面标高与底面标高之差。 c、水平岩层的出露和分布状态完全受地形控制。 d、水平岩层露头的水平宽度（即岩层上、下层面上的 出露界线之间的水平距离）是随岩层的厚度和地面坡度的 变化而变化的。
（1）分析地质图，搞清构造轮廓。如果有次级褶皱， 在剖面图上应反映出来：应将隐伏的次级褶皱的轴迹延伸至 剖面上来。
隐伏的次级褶皱在剖面图上应反映出来
（2）选择剖面的方向及位置，注意垂直主要构 造线，经过露头最多的地带。
（3）在底图上画一条水平线,即地形剖面（因 没有地形标高，可假定地面近水平），然后标出 地质界线点。
1:2000
1060
hf
1060
第二节 地质剖面图
主要内容： 一、概述 二、地质剖面图编制方法
一、概述
（一）地质剖面图的概念
沿铅垂方向，将大地切开，将岩层及构造形态等地质现 象在断面上显示出来的图件称为地质剖面图。
（二）地质剖面图的内容
剖面切过的地形地物、经纬线、水平标高线、地质界线、 钻孔、井巷工程等。
地质剖面图应该标有剖面方向、比例尺、图例和图签。
（三）地质剖面图的作用
研究煤矿地质构造、选择井口位置，以及开拓方式、生 产水平的划分、巷道系统的确定。
二、地质剖面图的编制方法
（一）利用地形地质图编制剖面图
1、水平岩层地区
1）剖面位置的选择原则： （1） 剖面尽可能切穿各时代的地层。 （2） 剖面尽可能切穿区内地形的最高、
黑龙江富力煤矿地质资料
1.矿区位置富力煤矿位于黑龙江省鹤岗市南山区．距离鹤岗火车站南10公里．行政区划属黑龙江省鹤岗市南山区．2.交通状况富力矿的交通以铁路公为主干。
矿区用铁路线及鹤佳铁路、哈罗公路均经井田。
交通十分方便。
详见图(1－1)，交通位置图。
（1）地形地势富力井田地表为鹤岗丘陵的一部分，居小鹤立河东岸，麓林山南麓。
井田西部低，东部高，地表标高+250－+290米。
（2）气象及地震情况每年6、7、8月三个月最大降水量达222.6mm，为雨季，大气降水量较为集中。
冬季多风，最大风速可达32米/秒，风向多为西北风，最高气温35.8℃，最低气温-39.6℃，地震烈度不超过六级，为深裂地带，最大日降水量为80.9毫米，最大年降水量可达698.3毫米，空气湿度较大。
（3）水文地质情况井田西部有小鹤立河由东向西流。
（4）煤田开发史富力矿为新开发的煤田，所在无开发史。
地层情况鹤岗煤田地处老爷岑隆起的东部，鹤佳坳陷的西缘，位于小安岭燕山运动带之间。
呈单斜构造，走向接近南北走向东倾斜，一般倾角为25－45度,富力矿区地层倾角为15－35度，平均为22度。
富力井田构造形态特点是断层多、褶曲少，裂隙面无水。
岩层多由粉砂岩、粉细砂岩、中粗砂岩构成。
详见图(1－2)综合柱状图。
图１－２1.地质构造富力井田范围内的主要地质构造为断层，断层共有四个，构为正断层，铅直地层断距均在250米以内。
详见表（1－2）断层特征表。
表(1－2) 断层特征表2.煤层赋存状况及可采煤层特征本矿区含煤地层为晚侏罗世，与元古界花岗片麻岩系呈不整合接触。
共有可采煤层4层，均为全部可采。
详见表（1－3）煤层特征表。
表１－３煤层特征表3.水文地质情况本煤田是属于裂隙冲水为主的矿床。
岩层富水性主要取决于岩层裂隙发育程度和补给条件。
岩层富水性是有层的规律，同时也存在垂直分带规律。
生产实际中表现为：随着开采面积的增大，涌水量增加；随着开采深度的增加，涌水量减小。
4.沼气、煤尘、矿井涌水及煤的自燃性（1）瓦斯赋存情况及涌出量根据现有的资料和邻近生产矿井的调查，富力矿区煤层内含有瓦斯，瓦斯的相对涌出量约为7－11米3／吨，瓦斯有突出危险。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
煤层； • （2）破顶达生产要求，再退后随底，直接
进入煤层； • 当然选择哪种方法通过与顶板岩性、
煤岩层坡度及回采是否通过有关。
煤矿常见地质构造
（二）掘进工作面通过逆断层措施
• 由下盘进入上盘： • （1）直接通过，并沿一定坡度破底板上山
进风巷
9号煤
泥岩
破底区
9号煤
后期过断层示意图
煤矿常见地质构造
逆断层
IX2224巷逆断层
砂质泥岩 0.7m
H=2m
泥岩
煤矿常见地质构造
94307机采面切眼逆断层
掘进方向 2.0m
F83 H=1.3m
探测煤层
切眼左帮示意图
煤矿常见地质构造
92311工作面逆断层
86 85 84 83 82 81 80 79 78 77 76 75
煤矿常见地质构造
地质测量部
煤矿常见地质构造
一、断层 二、陷落柱 三、褶皱构造
煤矿常见地质构造
断层
• 1、断层的形成与分类 • 2、断层的表示符号 • 3、对生产的影响 • 4、掘进、回采工作面的通过措施
煤矿常见地质构造
断层的分类：
（一）、按断层走向与岩层走向的关系分类
• （1）走向断层：断层走向与岩层走向基本 一致。
掘进，直至进入煤层； • （2）破顶通过，并沿一定坡度上山掘进，
直至进入煤层。 • 当然当顶底板岩层硬度一样时，可根
据现场决定如何通过。
煤矿常见地质构造
（三）回采工作面通过正断层措施
• （1）直接破底，随两盘煤层回采 • （2）直接破顶，随两盘煤层回采 • （3）破底和破顶都使用。 • 当然选择哪种方法通过与顶板岩性、
• （2）倾向断层：断层走向与岩层走向直交。 • （3）斜向断层：断层走向与岩层走向斜交。 • （4）顺层断层：断层面与岩层面基本一致。
煤矿常见地质构造
（二）、按断层两盘相对运动分类
1．正断层：上盘下降、下盘上升的断层；
下盘上升
断层断层面面 上盘下降
煤矿常见地质构造
2．逆断层：上盘上升、下盘下降的断层；
煤岩层坡度有关。
•
例：94303工作面正断层（F85）开始通过时
采取破顶底方式通过。到后期转为只破底回采通
过。
煤矿常见地质构造
（四）回采工作面通过逆断层措施
• （1）直接破底，随两盘煤层回采 • （2）直接破顶，随两盘煤层回采 • （3）破底和破顶都使用。 • 当然选择哪种方法通过与顶板岩性、
煤岩层坡度有关。
H=2m
9煤
石灰岩
砂质泥岩
9煤
预计9 煤
工作面构造示意图
煤矿常见地质构造
陷落柱
• 1、陷落柱的形成与特征 • 2、对生产的影响 • 3、掘进、回采工作面的识别与通过措施 • 4、陷落柱影响范围内的顶帮支护
煤矿常见地质构造
一、陷落柱的形成
煤层下伏可溶性岩层，经地下水溶 蚀形成的溶洞，在上覆岩层重力作用 下产生塌陷，形成筒状或似锥状柱体， 简称陷落柱，俗称“无炭柱”或“矸
• 即：正断层的倾向与下降盘在同一侧， 图中表示为箭头指向与两短线同向。
煤矿常见地质构造
正断层
符号2
下盘断煤交线
上盘断煤交线
该符号主要出现在1：2000以下 的小比例尺地图中，其表示的区域和 断层的影响区域不是一码事。
煤矿常见地质构造
逆断层
符号1
H=2m∠10°：
H=6m∠10°：
F2：0：
F：20：
煤矿常见地质构造
四、掘进及回采工作面通过措施
（一）掘进工作面通过正断层措施
• 由上盘进入下盘： • （1）直接破底，上山掘进通过，直至进入
煤层； • （2）退后挑顶，上山掘进通过，直至进入
煤层； • （3）破底和挑顶都使用。 • 当然选择哪种方法通过与顶板岩性、
煤岩层坡度及将来回采通过影响程度有关。
煤矿常见地质构造
正断层
92312工作面断层
117# 116#
115#
114# 113#
112#
F63 111#
9 #煤
H=1.8m
泥岩
回风巷
9 #煤
砂岩
工作面构造示意图
煤矿常见地质构造
94303正断层
F 85
泥岩 破底区
破顶区 砂质泥岩
石灰岩
开始过断层示意图
煤矿常见地质构造
94303正断层
F 85
ห้องสมุดไป่ตู้
下盘下降
上盘上升
断层面
煤矿常见地质构造
3．平移断层：断层两盘顺断层面走向相对 滑动的断层
水平错动
规模巨大的平移断层称为走向滑动断层。
煤矿常见地质构造
二、断层的表示符号
正断层 符号1
H=3m∠33°：
F20：
该符号主要出现在采掘工程平面图、井 上下对照图及构造与巷道关系示意图上。
煤矿常见地质构造
其中： 1、F20表示断层的编号； 2、H=3m指的是断层的落差是3m； 3、33°代表是断层面的倾角； 4、长线所指方向代表断层的走向； 5、箭头所指方向代表断层面的倾向； 6、短线代表断层下降盘所在的一侧。
子窝”。
•·
煤矿常见地质构造
岩溶陷落柱形成过程示意图
（a）岩溶中发育溶洞煤（矿b常）见溶地质洞构不造 断扩大（c）陷落柱形成
二、陷落柱的特征
• 1、陷落柱的形态特征：指的是陷落柱的三度空间 形状。主要包括：
煤矿常见地质构造
逆断层对生产的影响
• 1、造成煤层不连续； • 2、断层面附近岩层破碎，容易冒顶，不易
主动支护；使用坑木量增多，主要用于勾 顶和加强维护。 • 3、出矸增多，煤质变差； • 4、支护方式改变，掘进（回采）效率降低； 有时还需放炮通过或炮采，人工支护。 • 5、煤体受力变的酥软，瓦斯涌水增大。 • 6、15号煤巷道涌水增大。 • 7、容易造成事故。等等。
• 即：逆断层的倾向与下降盘分在两侧， 图中表示为箭头指向与两短线不同向。
煤矿常见地质构造
逆断层
符号2
上盘断煤交线
下盘断煤交线
煤矿常见地质构造
上盘断煤交线：断层面与上盘煤层底板的交线。 下盘断煤交线：断层面与下盘煤层底板的交线。
煤矿常见地质构造
三、断层对生产的影响 正断层对生产的影响
• 1、造成煤层不连续； • 2、断层面附近顶板破碎，容易离层和冒顶； • 3、出矸增多，煤质变差； • 4、支护方式改变，掘进（回采）效率降低； • 5、容易造成事故。
煤矿常见地质构造
（一）掘进工作面通过正断层措施
• 由下盘进入上盘： • （1）直接破顶，下山掘进通过，直至进入
煤层； • （2）退后起底，下山掘进通过，直至进入
煤层； • （3）破顶和起底都使用。 • 当然选择哪种方法通过与顶板岩性、
煤岩层坡度及将来回采通过影响程度有关。
煤矿常见地质构造
（二）掘进工作面通过逆断层措施
