辐射杂散测试综述
CE_FCC_MIC认证中辐射杂散测试及整改建议_魏延全
·认证与标志·2012年第3期安全与电磁兼容引言辐射杂散骚扰测试（以下简称RSE ）是指当移动台与非辐射性纯阻负载相连接或者在接收机状态时，由移动台产生或放大的、通过移动台机壳和电源、控制及音频各电缆辐射的指配信道带外频率上的发射。
RSE 是CE/FCC/M IC 认证中非常重要的一个项目，任何的无线发射产品在申请CE/FCC/M IC 认证时都必须进行此项测试，且是很难通过的一个项目，尤其高功率发射产品，如2G 设备。
测试不通过，频繁的整改就会对认证的周期、成本带来巨大的影响，本文以手机产品为例，与大家一起分享一下手机等产品发射机的辐射杂散测试整改方面的心得，以减少认证时间、成本，更快、更容易地获得CE/FCC/M IC 认证。
1杂散测试方法及要求无论是CE,FCC 还是M IC 认证，RSE 测试的测试场地及测试方法都基本一样，主要差异是测试限值不一样及测试高度有所不同，CE,FCC 认证中被测物（EUT ）的高度为1.7m ，M IC 认证中一般为1.5m ，图1为RSE 的测试场地布置方式。
RSE 的功率点是通过“替代法”来确定的。
用电波暗室预校正器（由信号源和基准天线组成）置换移动台来进行发射，调整信号源功率使测试接收机读数与放置EUT 时接收机读数相同，则此时预校正器发射的功率就是摘要介绍CE/FCC/M IC 认证中辐射杂散骚扰测试的方法、要求及定位，并阐述了该测试的整改通过天线、射频模块及整体布局逐一查找原因，最后提出了整改建议。
关键词CE ；FCC ；MIC ；辐射杂散；认证；整改；屏蔽；滤波AbstractThe measurement requirements and method of radiated spurious emission (RSE)test in CE/FCC/MIC certifications are in-troduced combined with discussing the importance of RSE in the process of certification.The rectification procedure for RSE test is illustrated by examining antenna,RF module and whole layout.Finally,the suggestions on rectification are proposed.KeywordsCE ；FCC ；MIC ；RSE ；certification ；rectification ；shielding ；filteringEUT 辐射杂散骚扰的功率电平。
手机辐射杂散测试及分析
天 线 是 否 有 损 坏 ．各 参 数 是否 很好 ．天线是 否 匹配 。
ｂ ）屏 蔽
表 ２ 空 闲模 式 测 试 接 收 机 的带 宽
天 线 附近是 否都 有屏 蔽 ．射频 模块 屏蔽 是 否合
适 屏 蔽架 焊接 良好 并 防止 虚焊 ，手 机 的屏 蔽包 括 屏 蔽架 和屏 蔽 盖 ．屏蔽架 是 焊在 主板 上 的 ，屏 蔽盖 是罩在 屏蔽 架 外面 的 ：射频模 块 和射频 功放 要 良好 地接地 ．进行 接地 空设 计 ，减少谐 振 和耦 合 ；屏蔽 盖 的缝 隙 大小 对不 同 的频段 有不 同 的影 响 （ 手 机 的
测试 时辐 射杂 散超 标则 可考 虑更 换功 放芯 片 ：在功
放芯 片 电源管 脚处 放置 一个 皮法 级 的滤波 电容 （ 约 １ ． ５ ｐ Ｆ ） ，对 于改 善 杂 散辐 射 有 比较 好 的效 果 ，但
此方 法难 度 比较大 需 要先 拆 除屏蔽 架 ，且 主板上 射频 部分 必须 有足 够 的空 间放 下滤波 电容 ．换 好 电 容后 ．将 屏蔽 架重 新 焊上 时要 防止虚 焊 ；同时在 功
增刊 １
李 雪 玲 ：手 机 辐 射 杂 散 测试 及 分 析
６ ）设置 测量 接 收机 带宽 ：
表 ４ 空 闲模 式 辐 射 杂 散 骚 扰 限 值 频 率 范 围
３ ０ ～８８ ０ Ｍ Ｈｚ
７ ）转 动 Ｅ Ｕ Ｔ．以便 测 量 接 收机 获 得 最 大 功 率
响应 ：
峰 值 功 率 电平
－
５ ７ ｄ Ｂ ｍ ５ ９ ｄ Ｂ ｍ ５ ７ ｄ Ｂ ｍ ４ ７ ｄ Ｂｍ ５ ３ ｄ Ｂｍ ４ ７ ｄ Ｂｍ
８ ）用 “ 置 换 测量 法 ”确 定 Ｅ Ｕ Ｔ辐 射 杂散 骚 扰
无线移动终端辐射杂散测试
无线移动终端辐射杂散测试曲岩;宋崇汶【摘要】辐射杂散测试是评估无线移动终端辐射性能的有效方法.文章阐述了进行无线移动终端辐射杂散测试的技术要求、限值和测试方法;着重总结和归纳了在测试过程中需要注意的技术细节;同时对LTE移动终端辐射测试的带来的新问题进行了预分析.【期刊名称】《现代电信科技》【年(卷),期】2010(040)005【总页数】4页(P32-35)【关键词】辐射杂散;替代法;调制模式;自由空间;LTE【作者】曲岩;宋崇汶【作者单位】工业和信息化部通信计量中心;工业和信息化部通信计量中心【正文语种】中文辐射杂散测试一直是衡量无线移动终端射频性能的重要指标，是所有国家强制认证的性能要求之一，其测试原理基本依循了电磁兼容的测试方法。
目前的国际和国内的行业测试标准只规定了基本的技术要求、测试限值和实验布置方法，不能满足日益发展的移动终端辐射杂散测试的细节要求，在进行此项测试时执行的实验方法差异较大。
本文在总结国际上辐射杂散测试经验的基础上，给出了进行2G和3G终端辐射杂散测试的全面解决方案。
1 辐射杂散测试的基本要求和原理辐射杂散是当移动终端处于空闲或业务模式时，从移动终端的机壳或结构中（包括所有内部连接的线缆）辐射出来的任意发射。
1.1 辐射杂散的基本测试方法和环境在任何可能的情况下，辐射杂散的测试应该在可以模拟自由空间条件的室外环境或全电波暗室进行。
实验过程中，使用绝缘材料对被测试终端进行支撑和固定，采用测试天线和测量接收机（可以使用频谱分析仪）测量所有散射信号的平均功率。
试验中在散射信号出现的每个频率点，需要旋转被测移动终端来获得最大的响应，采用替代法作为参考方法来测得散射信号的有效辐射功率，同时需要在测试天线的正交极化平面中重复进行测量。
测量过程中应使用校正过的偶极子天线或者已知增益的全向天线，实验设置应尽可能接近被测终端的正常使用状态。
图1和图2是辐射杂散测试的基本实验原理图。
在进行终端的辐射杂散测试之前，首先要进行场地的预校准，而后通过替代法进行实际终端的辐射杂散测试。
杂散
电磁兼容整改分析之辐射杂散2009-11-27 16:11:34 来源：摩尔实验室浏览次数：1839 文字大小：【大】【中】【小】关键字：电磁兼容整改辐射杂散EMC测试辐射杂散（简称RSE）是指当移动台与非辐射性纯阻负载相连接或者在接收机状态时，由移动台产生或放大的通过移动台机壳、电源、控制设备、音频各电缆辐射的工作频率外上的发射。
在目前的国际标准中“辐射杂散”基本都将其划分在了射频项目（RF）里面，而国内标准（以YD1032为典型）则将其划分在电磁兼容（EMC）的测试内容内。
相信接触过无线发射产品认证的朋友都对辐射杂散比较了解，也许还会带点感情色彩认为这个项目比较讨厌，因为无论是在做国内或国际认证中，任何的无线发射产品都逃不掉此项测试要求。
从设计及整改角度来讲，对工程人员来说辐射杂散的整改也是其最为头痛的工作内容之一，尤其针对高功率发射产品，如2G，3G设备跟是如此。
本文根据摩尔实验室（MORLAB）日常工作经验，以典型的手机产品为例，在此抛砖引玉与大家一起分享一下手机在辐射杂散方面的整改心得。
一．测试场地的布局：标准辐射杂散的布局如下，其中图一为原理图，图二为摩尔实验室辐射杂散的实景图。
图一：辐射杂散实验布置图图二：辐射杂散实景图二．辐射杂散的测试方法：辐射杂散骚扰的功率点是通过“置换测试法”来确定的。
用电波暗室先进行预校正（由信号源和基准天线组成）再置换移动台来进行发射，通过测试接收机得到相同的功率后，则此时预校正器的发射功率就是EUT（被测物）辐射杂散骚扰的功率电平。
三．辐射杂散的指标：根据不同的产品所对应的标准，辐射杂散的相关指标要求也有所差别，但大体可归纳如下：发射机的辐射杂散测试要求：30MHz –1GHz1GHz –4GHz, 12.75G Hz-57dBm-47dBm欧盟及中国各类标准四．可能引起辐射杂散骚扰的原因（发射机）：由于辐射杂散是通过无线空间传播出去的，因此可能辐射干扰的点是多种多样的。

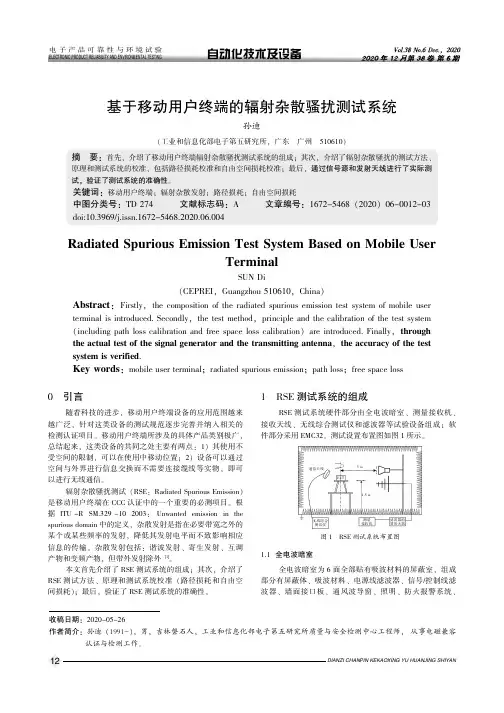

基于移动用户终端的辐射杂散骚扰测试系统
引言随着科技的进步,移动用户终端设备的应用范围越来越广泛,针对这类设备的测试规范逐步完善并纳入相关的检测认证项目。
移动用户终端所涉及的具体产品类别极广,总结起来,这类设备的共同之处主要有两点:1)其使用不受空间的限制,可以在使用中移动位置;2)设备可以通过空间与外界进行信息交换而不需要连接缆线等实物,即可以进行无线通信。
辐射杂散骚扰测试(RSE :Radiated Spurious Emission )是移动用户终端在CCC 认证中的一个重要的必测项目。
根据ITU -R SM.329-102003:Unwanted emission in the spurious domain 中的定义,杂散发射是指在必要带宽之外的某个或某些频率的发射,降低其发射电平而不致影响相应信息的传输。
杂散发射包括:谐波发射、寄生发射、互调产物和变频产物,但带外发射除外[1]。
本文首先介绍了RSE 测试系统的组成;其次,介绍了RSE 测试方法、原理和测试系统校准(路径损耗和自由空间损耗);最后,验证了RSE 测试系统的准确性。
1RSE 测试系统的组成RSE 测试系统硬件部分由全电波暗室、测量接收机、接收天线、无线综合测试仪和滤波器等试验设备组成;软件部分采用EMC32。
测试设置布置图如图1所示。
1.1全电波暗室全电波暗室为6面全部贴有吸波材料的屏蔽室,组成部分有屏蔽体、吸波材料、电源线滤波器、信号/控制线滤波器、墙面接口板、通风波导窗、照明、防火报警系统、图1RSE 测试系统布置图通信天线3mEUT1.5m无线综合测试仪测量接收机滤波器前置放大器基于移动用户终端的辐射杂散骚扰测试系统孙迪(工业和信息化部电子第五研究所,广东广州510610)摘要:首先,介绍了移动用户终端辐射杂散骚扰测试系统的组成;其次,介绍了辐射杂散骚扰的测试方法、原理和测试系统的校准,包括路径损耗校准和自由空间损耗校准;最后,通过信号源和发射天线进行了实际测试,验证了测试系统的准确性。
杂散测试
• • • • • • • • • • • • • • • • • • • • • • • •
MT8820B 无线通信分析仪: 频率范围： 30 ~2700 MHz 最大输入电平： +35 dBm (Main) 主要输入输出 阻抗： 50 Ω VSWR: ≤1.2 (<1.6 GHz), ≤1.25 (1.6 ~2.2 GHz), ≤1.3 (>2.2 GHz) 接口： N 型 基准振荡器 频率：10 MHz 电平： TTL 启动特性： ≤±5 x 10–8 ( 启动后十分钟，参考启动后24 小时) 老化率： ≤±2 x 10–8/ 天， ≤±1 x 10–7/ 年( 参考启动后24 小时) 温度特性： ≤±5 x 10–8 接口： BNC 型 输出电平 电平范围： –140 ~ –10 dBm (Main), –130 ~ 0 dBm (AUX) 分辨率： 0.1 dB 精度： < 0.7 dB ( 典型值)， ±1.0 dB (–120~ –10 dBm, Main, 校准后), ±1.0 dB (–110 ~ 0 dBm, AUX, 校准后) 信号纯度 非谐波杂散： ≤–50 dBc 谐波量： ≤–25 dBc 不间断电平变化 变化范围： 0 ~ –30 dB 设置范围： 1 dB
杂散测试系统
• 传导杂散的测试系统搭建： • 需要的仪器：模拟基站，频谱分析仪 • 附件：带阻滤波器，可调滤波器，定向耦 合器，10dB衰减器，射频线，射频头。 • 辐射杂散测试系统搭建： • 需要的仪器：模拟基站，频谱分析仪 • 附件：带阻滤波器，射频线，射频头，外 置功率放大器，微波暗室。
仪器及附件的规格要求
• SRD杂散标准：ETSI EN 300 220-1；ETSI EN 300 440-1 • 2.4GHz ISM频段设备杂散标准：ETSI EN 300 328 • 杂散测试是通讯类产品必不可少的一项测 试，各国都有相应的标准。有的归类于射 频测试，有的归类于EMC测试。辐射杂散测 试更像EMC测试，而传导杂散测试一般都归 于射频测试。
杂散发射的测试及抑制方法
关于杂散发射Auhq 2005-06-15杂散发射可以理解为谐波分量，比如GSM900的2次谐波分量在1.8G，3次谐波分量在2.7G，等等。
杂散发射的测量通常在0-6GHz之间测量，在1GHz到4GHz处应小于30dBm，GSM规范里有相应的规定。
杂散发射在两种模式下测量，一种是传导模式，一种是辐射模式。
而每一种模式下又分为信道模式（Traffic）和空闲模式（Idle），通常信道模式的值会大于空闲模式。
标准以下四张表是在四种模式下GSM标准规定的杂散发射功率限值：功率电平（dBm）频率范围GSM 900MHz DCS 1800MHz 100KHz~1GHz -36 -36 1GHz~12.75GHz -301000MHz ~1710MHz -301710MHz ~1785MHz -361785MHz ~12.75GHz -30图表 1 传导型杂散发射，MS被分配一个信道（Traffic，通常是62信道，902.4MHz）频率范围功率电平（dBm）100KHz~880MHz -57 880MHz~915MHz -59 915MHz~1000MHz -57 1000MHz ~1710MHz -471710MHz ~1785MHz -531785MHz ~12.75GHz -47图表 2 传导型杂散发射，MS处于空闲模式（Idle）功率电平（dBm）频率范围GSM 900MHz DCS 1800MHz 30MHz~1GHz -36 -361GHz~4GHz -301000MHz ~1710MHz -301710MHz ~1785MHz -361785MHz ~4GHz -30图表 3 辐射型杂散发射，MS被分配一个信道（Traffic，通常是62信道，902.4MHz）频率范围功率电平（dBm）30MHz~880MHz -57 880MHz~915MHz -59 915MHz~1000MHz -57 1000MHz ~1710MHz -471710MHz ~1785MHz -531785MHz ~4GHz -47图表 4 辐射型杂散发射，MS处于空闲模式（Idle）杂散发射的产生通常有以下几个方面：1．电路Layout过程中EMC考虑不够（主要指射频部分）；2．天线失配；3．PA不正常工作；4．结构设计造成的杂散过大。
