20种常见液位计工作原理图，可满足多数工况，动画展示很有趣！

20种常见液位计工作原理图，可满足多数工况，动画展示很有趣！液位开关，顾名思义，就是用来控制液位的开关。

从形式上主要分为接触式和非接触式。

非接触式的如电容式液位开关,接触式的例如:浮球式液位开关、电极式液位开关、电子式液位开关。

电容式液位开关也可以采用接触式方法实现。

1、磁翻板液位计磁翻板液位计：又叫磁浮子液位计，磁翻柱液位计。

原理：连通器原理，根据浮力原理和磁性耦合作用研发而成，当被测容器中的液位升降时，浮子内的永久磁钢通过磁耦合传递到磁翻柱指示面板，使红白翻柱翻转180°，当液位上升时翻柱由白色转为红色，当液位下降时翻柱由红色转为白色，面板上红白交界处为容器内液位的实际高度，从而实现液位显示。

2、浮球液位计原理：浮球液位计结构主要基于浮力和静磁场原理设计生产的。

带有磁体的浮球（简称浮球）在被测介质中的位置受浮力作用影响：液位的变化导致磁性浮子位置的变化。

浮球中的磁体和传感器（磁簧开关）作用，使串连入电路的元件（如定值电阻）的数量发生变化，进而使仪表电路系统的电学量发生改变。

也就是使磁性浮子位置的变化引起电学量的变化。

通过检测电学量的变化来反映容器内液位的情况。

3、钢带液位计原理：它是利用力学平衡原理设计制作的。

当液位改变时，原有的力学平衡在浮子受浮力的扰动下，将通过钢带的移动达到新的平衡。

液位检测装置（浮子）根据液位的情况带动钢带移动，位移传动系统通过钢带的移动策动传动销转动，进而作用于计数器来显示液位的情况。

4、雷达液位计原理：雷达液位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。

探头发出高频脉冲并沿缆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。

5、磁致伸缩液位计原理：磁致伸缩液位计的传感器工作时，传感器的电路部分将在波导丝上激励出脉冲电流，该电流沿波导丝传播时会在波导丝的周围产生脉冲电流磁场。

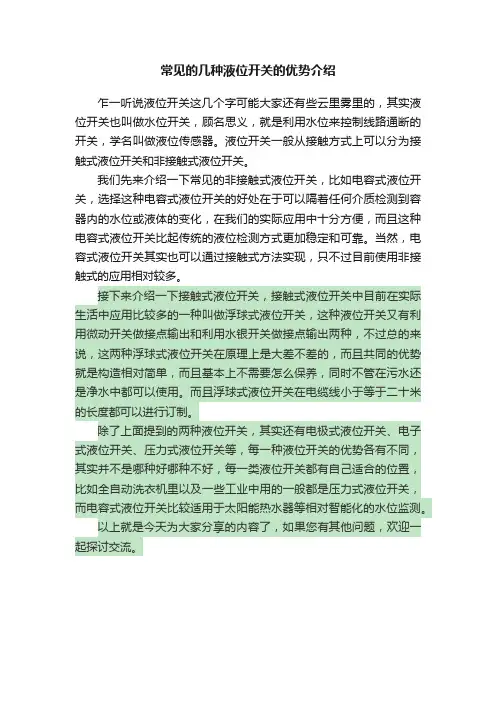

常见的几种液位开关的优势介绍

常见的几种液位开关的优势介绍
乍一听说液位开关这几个字可能大家还有些云里雾里的，其实液位开关也叫做水位开关，顾名思义，就是利用水位来控制线路通断的开关，学名叫做液位传感器。

液位开关一般从接触方式上可以分为接触式液位开关和非接触式液位开关。

我们先来介绍一下常见的非接触式液位开关，比如电容式液位开关，选择这种电容式液位开关的好处在于可以隔着任何介质检测到容器内的水位或液体的变化，在我们的实际应用中十分方便，而且这种电容式液位开关比起传统的液位检测方式更加稳定和可靠。

当然，电容式液位开关其实也可以通过接触式方法实现，只不过目前使用非接触式的应用相对较多。

接下来介绍一下接触式液位开关，接触式液位开关中目前在实际生活中应用比较多的一种叫做浮球式液位开关，这种液位开关又有利用微动开关做接点输出和利用水银开关做接点输出两种，不过总的来说，这两种浮球式液位开关在原理上是大差不差的，而且共同的优势就是构造相对简单，而且基本上不需要怎么保养，同时不管在污水还是净水中都可以使用。

而且浮球式液位开关在电缆线小于等于二十米的长度都可以进行订制。

除了上面提到的两种液位开关，其实还有电极式液位开关、电子式液位开关、压力式液位开关等，每一种液位开关的优势各有不同，其实并不是哪种好哪种不好，每一类液位开关都有自己适合的位置，比如全自动洗衣机里以及一些工业中用的一般都是压力式液位开关，而电容式液位开关比较适用于太阳能热水器等相对智能化的水位监测。

以上就是今天为大家分享的内容了，如果您有其他问题，欢迎一起探讨交流。

液位开关原理

全程考点训练20 矩形、菱形和正方形一、选择题1．下列关于矩形的说法中，正确的是(D ) A ．对角线相等的四边形是矩形 B ．对角线互相平分的四边形是矩形 C ．矩形的对角线互相垂直且平分 D ．矩形的对角线相等且互相平分(第2题)2．如图，在矩形ABCD 中，对角线AC ，BD 交于点O .已知∠AOB ＝60°，AC ＝16，则图中长为8的线段有(D )A ．2条B ．4条C ．5条D ．6条【解析】 OA ＝OC ＝OB ＝OD ＝AB ＝CD ＝8.3．如图，将n 个边长都为2的正方形按如图所示的方式摆放，点A 1，A 2，…，A n 分别是正方形的中心，则这n 个正方形重叠部分的面积之和是(B )(第3题)A ．nB ．n －1C.⎝ ⎛⎭⎪⎫14n －1D.14n【解析】由题意可得，每两个相邻的正方形重叠部分(阴影部分)的面积等于正方形面积的14，即14×22＝1， ∴n 个正方形重叠部分(阴影部分)的面积之和为：1×(n －1)＝n －1.故选B. 4．若顺次连结四边形的各边中点所得的四边形是菱形，则该四边形一定是(C ) A ．矩形B ．等腰梯形C ．对角线相等的四边形D ．对角线互相垂直的四边形【解析】如解图．根据题意，得四边形EFGH 是菱形，E ，F ，G ，H 分别是边AD ，AB ，BC ，CD 的中点，(第4题解)∴EF ＝FG ＝GH ＝EH ，BD ＝2EF ，AC ＝2FG ， ∴BD ＝AC .∴原四边形一定是对角线相等的四边形．故选C.5．如图，①②③④⑤五个平行四边形拼成一个含30°内角的菱形EFGH (不重叠，无缝隙)．若①②③④四个平行四边形面积的和为14 cm 2，四边形ABCD 的面积是11 cm 2，则①②③④四个平行四边形周长的和为(A )A ．48 cmB ．36 cmC ．24 cmD ．18 cm【解析】由已知得S 菱形EFGH ＝S 四边形ABCD ＋12(S ①＋S ②＋S ③＋S ④)＝18.设菱形EFGH 的边长为x ，∵∠F ＝30°，∴菱形EFGH 的高为x 2，∴x 22＝18，解得x ＝6.∵四个平行四边形的周长和为菱形周长的2倍， ∴周长和为48 cm.(第5题)(第6题)6．如图，正方形ABCD 的面积为1，M 是AB 的中点，则图中阴影部分的面积是(B )A.310B.13C.25D.49【解析】 ∵AM ＝12AB ＝12CD ，∴S △AMD ＝S △AMC ＝14S 正方形ABCD ＝14.∵AB ∥CD ，∴MP DP ＝AM CD ＝12，∴MP MD ＝13，∴S △APM ＝13S △AMD ＝112.∴S 阴影＝2×⎝ ⎛⎭⎪⎫14－112＝13.二、填空题(第7题)7．如图，大正方形网格是由25个边长为1的小正方形组成，把图中阴影部分剪下来，用剪下【解析】提示：S 阴影＝5S 小正方形＝5.8．如图①所示的是长方形纸带，∠DEF ＝20°，将纸带沿EF 折叠成图②所示的形状，再沿BF 折叠成图③所示的形状，则图③中∠CFE 的度数是120°．(第8题)【解析】在图①中，∠EFC ＝160°；在图②中，∠GFC ＝140°；在图③中，∠CFE ＝140°－20°＝120°.(第9题)9．如图，矩形OABC 的顶点A ，C 分别在x 轴，y 轴的正半轴上，点B 的坐标为(3，2)，OB 与AC 交于点P ，D ，E ，F ，G 分别是线段OP ，AP ，BP ，CP 的中点，则四边形DEFG 的周长为5．【解析】 ∵点B 的坐标为(3，2)，∴OA ＝BC ＝3，AB ＝OC ＝2. ∵D ，E ，F ，G 分别是线段OP ，AP ，BP ，CP 的中点， ∴DE ＝GF ＝1.5，EF ＝DG ＝1.∴四边形DEFG 的周长为(1.5＋1)×2＝5.(第10题)10．如图，在边长为2的菱形ABCD 中，∠A ＝60°，M 是AD 边的中点，N 是AB 边上的一动点，将△AMN 沿MN 所在直线翻折得到△A ′MN ，连结A ′C ，则A ′C(第10题解)【解析】 ∵MA ′是定值，∴当A ′C 的长度最小时，点A ′在MC 上．过点M 作MF ⊥DC 于点F ，如解图．∵在边长为2的菱形ABCD 中，∠A ＝60°，∴CD ＝2，∠ADC ＝120°， ∴∠FDM ＝60°，∠FMD ＝30°，∴FD ＝12MD ＝14AD ＝12，FM ＝MD ·cos 30°＝32，∴MC ＝FM 2＋CF 2＝⎝ ⎛⎭⎪⎫322＋⎝⎛⎭⎪⎫12＋22＝7，∴A ′C ＝MC －MA ′＝MC －MA ＝7－1.(第11题)11．如图，设四边形ABCD 是边长为1的正方形，以对角线AC 为边作第二个正方形ACEF ，再以对角线AE 为边作第三个正方形AEGH ……若正方形ABCD 的边长记为a 1，按上述方法所作的正方形的边长依次记为a 2，a 3，a 4，…，a n ，则a n【解析】在Rt△ABC 中，AB 2＋BC 2＝AC 2，∴a 2＝AC ＝2a 1＝ 2.同理，a 3＝2a 2＝2，a 4＝2a 3＝2 2，由此可知a n ＝(2)n －1a 1＝(2)n －1.三、解答题(第12题)12．如图，已知△ABC 是等腰三角形，顶角∠BAC ＝α(α＜60°)，D 是BC 边上的一点，连结AD ，线段AD 绕点A 顺时针旋转α到AE ，过点E 作BC 的平行线，交AB 于点F ，连结DE ，BE ，DF .(1)求证：BE ＝CD .(2)若AD ⊥BC ，试判断四边形BDFE 的形状，并给出证明．【解析】 (1)∵△ABC 是等腰三角形，顶角∠BAC ＝α(α＜60°)，线段AD 绕点A 顺时针旋转α到AE ，∴AB ＝AC ，∠EAD ＝∠BAC ，AE ＝AD ， ∴∠BAE ＝∠CAD . 在△ABE 和△ACD 中，∵⎩⎪⎨⎪⎧AB ＝AC ，∠BAE ＝∠CAD ，AE ＝AD ，∴△ABE ≌△ACD (SAS )，∴BE ＝CD .(2)∵AD ⊥BC ，AB ＝AC ，∴BD ＝CD ，∠BAD ＝∠CAD .∴BE ＝CD ＝BD ，∠BAE ＝∠BAD . 在△ABD 和△ABE 中，∵⎩⎪⎨⎪⎧AD ＝AE ，∠BAD ＝∠BAE ，AB ＝AB ，∴△ABD ≌△ABE (SAS )，∴∠EBF ＝∠DBF . ∵EF ∥BC ，∴∠DBF ＝∠EFB .∴∠EBF ＝∠EFB ，∴BE ＝EF .∴BD ＝BE ＝EF . 又∵EF ∥BD ，∴四边形BDFE 为菱形．(第13题)13．如图，在▱ABCD中，O是CD的中点，连结AO并延长，交BC的延长线于点E.(1)求证：△AOD≌△EOC.(2)连结AC，DE，若∠B＝∠AEB，则∠B为多少度时，四边形ACED是正方形？请说明理由．【解析】(1)∵四边形ABCD是平行四边形，∴AD∥BC，∴∠ODA＝∠OCE，∠DAO＝∠CEO.∵O是CD的中点，∴OC＝OD，∴△AOD≌△EOC.(2)当∠B＝45°时，四边形ACED是正方形．理由如下：∵△AOD≌△EOC，∴OA＝OE.又∵OC＝OD，∴四边形ACED是平行四边形．∵∠B＝∠AEB＝45°，∴AB＝AE，∠BAE＝90°.∵四边形ABCD是平行四边形，∴AB∥CD，AB＝CD，∴∠COE＝∠BAE＝90°，∴▱ACED是菱形．∵AB＝AE，AB＝CD，∴AE＝CD，∴菱形ACED是正方形．14．若一个矩形的一边是另一边的两倍，则称这个矩形为方形．如图①，在矩形ABCD中，BC＝2AB，则称矩形ABCD为方形．(第14题)(1)设a，b是方形的一组邻边，写出a，b的值(一组即可)．(2)在△ABC中，将AB，AC分别五等分，连结两边对应的等分点，以这些连结线为一边作矩形，使得这些矩形的边B 1C 1，B 2C 2，B 3C 3，B 4C 4的对边分别在B 2C 2，B 3C 3，B 4C 4，BC 上，如图②所示．①若BC ＝25，BC 边上的高为20，判断以B 4C 4为一边的矩形是不是方形．为什么？ ②若以B 3C 3为一边的矩形为方形，求BC 与BC 边上的高之比．【解析】 (1)答案不唯一，如a ＝3，b ＝6(只要满足a ＝2b 或b ＝2a 即可)． (2)①由题意，得B 4C 4BC ＝45，∴B 4C 4＝25×45＝20. ∵以B 4C 4为一边的矩形的另一边长为20÷5＝4≠10，也≠40， ∴此矩形不是方形． ②设BC 边上的高为h ，由题意，得BC h ＝B 3C 335h.以B 3C 3为一边的矩形的另一边长为15h ，若B 3C 3＝2×15h ，则BC h ＝23；若B 3C 3＝12×15h ，则BC h ＝16.综上所述，BC 与BC 边上的高之比为23或16.。

常见的液位开关有哪些

常见的液位开关有哪些1、电缆浮球液位开关。

利用微动开关或水银开关做接点零件，当电缆浮球以重锤为原点上扬一定角度时，开关接通（或断开）。

电缆浮球型液位开关可以加工成多点控制，实现多个液位报警。

2、小型浮球液位开关。

浮球内部装有环形磁铁，固定在杆径内磁簧开关相关位置上。

浮球随液体的变化而上下浮动，利用浮球内部磁铁吸引磁簧开关的闭合，产生开关动作来控制液位。

3、磁性浮子液位开关。

在磁翻板液位计旁路管的外侧加装磁性开关，作为电器接点信号输出。

磁性浮子液位开关适用于高温、高压等场合及强酸、强碱的液位检测。

4、光电式液位开关。

利用光的全反射原理工作，主要由发射光源、光电接收器等组成。

光源发射的光信号经过液位传感器的直角三棱镜与空气接触时产生全反射，大部分光被光敏二极管接收，液位传感器输出信号为高电平。

当液位达到传感器检测位置时，光线发射折射，光敏二极管接收的光信号明显减弱，传感器输出低电平信号。

传感器输出信号经过放大电路驱动带动相应开关动作。

光电式液位开关体积小，安装容易，适用于有杂质或带有黏性液体的液位检测。

5、静电容式物位开关。

在电容式物位计基础上增加检测开关。

当物位高度对应的电容量达到开关内部设定线路值时，测量线路产生高频谐振，检出谐振信号，转换成开关动作。

6、射频导纳物位开关。

基于射频电容技术，通过电路产生稳定的高频信号来检测被测介质的阻抗变化。

工作时将高频信号加在测量电极上，并将空气的介电常数产生的阻抗设为仪表零点。

当探头与被测介质接触并产生阻抗变化达到设定的数值时，产生开关信号输出。

射频导纳物位开关在测量电极与接地电极间增加了保护电极，可以解决粘附、挂料等问题，增加了温度修正电路解决工作点漂移问题，工作性能稳定可靠，能适用于复杂的测量环境。

多用于固体、浆料等料位测量及高压场合。

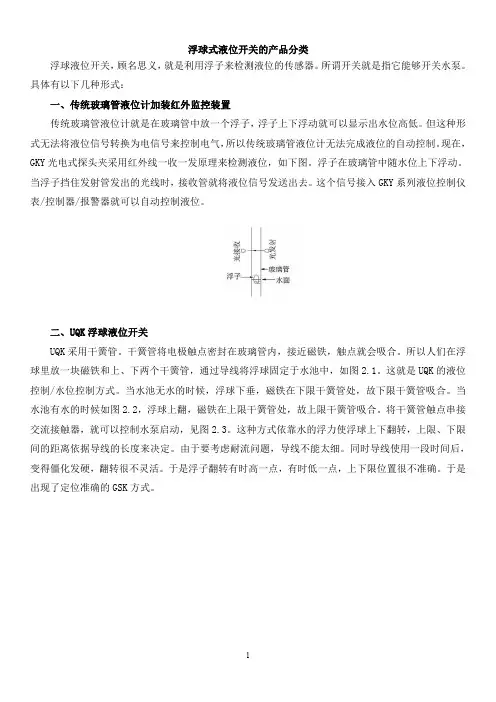

浮球式液位开关的产品分类

浮球式液位开关的产品分类浮球液位开关，顾名思义，就是利用浮子来检测液位的传感器。

所谓开关就是指它能够开关水泵。

具体有以下几种形式：一、传统玻璃管液位计加装红外监控装置传统玻璃管液位计就是在玻璃管中放一个浮子，浮子上下浮动就可以显示出水位高低。

但这种形式无法将液位信号转换为电信号来控制电气，所以传统玻璃管液位计无法完成液位的自动控制。

现在，GKY光电式探头夹采用红外线一收一发原理来检测液位，如下图。

浮子在玻璃管中随水位上下浮动。

当浮子挡住发射管发出的光线时，接收管就将液位信号发送出去。

这个信号接入GKY系列液位控制仪表/控制器/报警器就可以自动控制液位。

二、UQK浮球液位开关UQK采用干簧管。

干簧管将电极触点密封在玻璃管内，接近磁铁，触点就会吸合。

所以人们在浮球里放一块磁铁和上、下两个干簧管，通过导线将浮球固定于水池中，如图2.1。

这就是UQK的液位控制/水位控制方式。

当水池无水的时候，浮球下垂，磁铁在下限干簧管处，故下限干簧管吸合。

当水池有水的时候如图2.2，浮球上翻，磁铁在上限干簧管处，故上限干簧管吸合。

将干簧管触点串接交流接触器，就可以控制水泵启动，见图2.3。

这种方式依靠水的浮力使浮球上下翻转，上限、下限间的距离依据导线的长度来决定。

由于要考虑耐流问题，导线不能太细。

同时导线使用一段时间后，变得僵化发硬，翻转很不灵活。

于是浮子翻转有时高一点，有时低一点，上下限位置很不准确。

于是出现了定位准确的GSK方式。

三、GSK浮球液位开关GSK也采用干簧管，它将干簧管固定在管壁内固定的位置。

浮子随着浮力沿着管壁上下滑动，见图3.1。

浮子内有磁铁，经过干簧管时，触点吸合。

干簧管触点也是直接串接交流接触器，可以控制水泵启动，见图3.2。

GSK上下限位置精确，但管壁不能有脏东西，安装不能倾斜（小于30°），否则会影响浮子的上下移动。

所以这种方式不能在污水中使用。

UQK、GSK可直接接220V或380V交流电，但干簧管因水位波动，触点频繁吸合，使用寿命大幅降低。

液位开关

液位开关，也称水位开关，液位传感器，顾名思义，就是用来控制液位的开关。

从形式上主要分为接触式和非接触式。

非接触式开关：电容式液位开关接触式开关：浮球式液位开关电极式液位开关电子式液位开关电容式液位开关电容式液位开关:电容式液位开关是采用侦测液位变化时所引起的微小电容量（通常为PF)差值变化，并由专用的ADA电容检测芯片进行信号处理（可以输出多种信号通讯协议，如：IO,BCD, PWM,UART,IIC…，从而检测出水位，并输出信号到输出端。

电容式液位检测的最大优势在于可以隔着任何介质检测到容器内的水位或液体的变化，大大扩展了实际应用，同时有效避免了传统液位检测方式的稳定性、可靠性差的弊端。

在某些特殊领域不能检测的问题，使用内置MCU双核处理的ADA电容检测芯片的电容式液位开关，就可以实现很多特殊控制功能，甚至实现更多的集成化、智能化水位检测功能，诸如太阳能热水器、咖啡壶等应用中掉电后的水位变化也能可靠检测当前水位，电容式液位检测是目前液位开关中最有优势的检测方法。

电缆浮球液位开关:浮球液位开关是利用微动开关做接点输出。

当水平面以上扬线角度超过28°时，浮球液位开关内部的钢珠会滚动压到微动开关或脱离微动开关，使液位开关ON或OFF的接点信号输出。

也有另一类浮球液位开关，利用水银开关做接点输出，当液位上升接触浮球时，浮球以重锤为中心随水位上升角度变化。

当水面以上扬线角度超过10°时，液位开关便会有ON或OFF的接点信号输出。

电子式液位开关:电子式液位开关通过内置电子探头对水位进行检测，再由芯片对检测到的信号进行处理，当判断到有水时，芯片输出高电平24V或5V等(PNP型或NPN型均可），当判断到无水时，芯片输出0V。

高低电平的信号通过PLC或其它控制电路来读取，并驱动水泵等用电器工作。

压力式液位开关:全自动洗衣机中一般采用的液位开关就是压力式水位开关，它装在洗衣机的压力式水位开关洗涤缸的上部，它有一根下端开口的气管通到缸底，进水时管里的空气被封闭在里面出不来，就形成比外界稍高的压力。

光电液位开关的分类

光电液位开关的分类光电液位开关是一种带内置式开关电路的低价位，结构紧凑的光电液位传感器。

因为没有活动部件，这种小型的开关是许多点液位测量，特别是对可靠性和经济性要求较高应用的理想选择。

液位开关适用几乎任何大小罐体中的高，中，低液位测量。

固态开头确保了开关的可靠性和很长的使用寿命。

这种传感器提拱±1mm的重要性，而且适用于多种液体，但是不能用于易结晶的液体或含有固态杂质的液体。

光电液位开关的分类①漫反射式光电液位开关：它是一种集发射器和接收器于一体的传感器，当有被检测物体经过时，物体将光电液位开关发射器发射的足够量的光线反射到接收器，于是光电液位开关就产生了开关信号。

当被检测物体的表面光亮或其反光率极高时，漫反射式的光电液位开关是首选的检测模式。

②镜反射式光电液位开关：它亦集发射器与接收器于一体，光电液位开关发射器发出的光线经过反射镜反射回接收器，当被检测物体经过且完全阻断光线时，光电液位开关就产生了检测开关信号。

③对射式光电液位开关：它包含了在结构上相互分离且光轴相对放置的发射器和接收器，发射器发出的光线直接进入接收器，当被检测物体经过发射器和接收器之间且阻断光线时，光电液位开关就产生了开关信号。

当检测物体为不透明时，对射式光电液位开关是最可*的检测装置。

④槽式光电液位开关：它通常采用标准的U字型结构，其发射器和接收器分别位于U型槽的两边，并形成一光轴，当被检测物体经过U型槽且阻断光轴时，光电液位开关就产生了开关量信号。

槽式光电液位开关比较适合检测高速运动的物体，并且它能分辨透明与半透明物体,使用安全可靠。

⑤光纤式光电液位开关：它采用塑料或玻璃光纤传感器来引导光线，可以对距离远的被检测物体进行检测。

通常光纤传感器分为对射式和漫反射式。

各种液位计工作原理及适用范围

3 有 3 报警点
4 其他
1 螺纹连接,带接线盒
2 法兰连接,带接线盒
3 法兰连接,带接线盒和现场显示
P 普通型 F 防爆型
X 客户的其他要求
输出信号形式
产品分类
报警选项
过程连接防爆选项其他选项
防爆浮球液位开关
主要原理
防爆浮球液位开关，也称为防爆浮球液位控制器。它是专门为爆炸性环境中使用而设计制造的液位
目录
01、磁翻柱液位计 02、浮球液位计（液位开关） 03、防爆浮球液位开关 04、玻璃板式液位计 05、玻璃管式液位计 06、钢带液位计 07、重锤探测液位计 08、超声波物位计 09、智能雷达液位计 10、导波雷达液位计 11、电容式液位计 12、射频导纳物位控制器 13、音叉物位控制器 14、磁致伸缩物位计 15、压力液位变送器 16、小型浮球液位计（液位开关）
型号与说明
TQ-UHZ 厂家编号 P 普通型
基本类型
F 防腐型 R 伴热型（分为蒸汽伴热 RI 和电伴热 RII） S 防霜型
T 高温型 B 防爆型（Bd 为隔爆型、Bi 为本安型） D 顶装型 Y 高压型 H 高温高压型
1 0.45-0.51
2 0.51-0.65
3 0.65-0.75
4 0.75-0.9
测量范围：0～12 米（超过 6m 时，使用法兰连接）；
显示精度：±10mm；介质压力：1.0、2.5、4.0、6.4、10.0、16.0MPa；介质温度：-120～450℃（类型可选）；介质密度：≥.0.5g/cm3；介质粘度： ≤0.05Pa·S；接液材质：不锈钢 304、不锈钢 316、 Ti 等；连接法兰：按用户所需，有多种选择；

浮球式液位开关不同分类的应用

浮球式液位开关不同分类的应用引言浮球式液位开关是一种常见的液位控制器。

其原理是利用浮球的物理特性，通过随液位的变化而上下浮动，从而控制液位的高低程度。

浮球式液位开关应用广泛，主要应用于工业、化工、食品、医药、环保等领域。

本文将从不同的分类角度，详细介绍浮球式液位开关在各个领域的应用。

按照介质分类水浮球式液位开关在水处理行业应用较为广泛。

在打井的过程中，需要在油层或水层中设立液位开关，这时候浮球式液位开关便能派上用场。

其通过起到控制液位的作用，防止钻探管道堵塞或者防止排水泵耗能过大，从而达到减少成本、提高效率的目的。

油在石油和石化领域，浮球式液位开关被广泛应用。

钻井平台上的寸头钻井中，浮球式液位开关可以用来检测上井管的悬挂深度，保持其正确的悬挂位置。

而在炼油、炼化等行业中，浮球式液位开关也常用于测量油、水、汽油等不同介质中的液位。

酸碱在化工行业中，酸碱液的液位控制是关键问题。

一些文献指出，浮球液位开关适合用于低粘度的液体介质。

对于某些黏稠的液体，应该使用电极式液位开关。

在使用中，应根据液体的特性选择不同类型的浮球式液位开关。

按照结构分类塑料浮球式液位开关塑料浮球式液位开关应用广泛，通常被用于饮料、制药、啤酒、农药等行业，其特点是材料可靠、价格低廉、维修方便。

同时，在使用中还非常适合易腐蚀的液体，可以避免在环保方面的问题。

不锈钢浮球式液位开关不锈钢浮球式液位开关通常被应用在食品、乳制品等行业中。

由于不锈钢防锈性较高，不会二次污染。

同时还具有较强的耐腐蚀性、特别适合于咖啡、啤酒等液体中应用。

后插式浮球式液位开关后插式浮球式液位开关，远程传导液位信号，广泛应用于在壳体中直接进行液位是否到达、是否超过、低位等控制。

主要用于传导电信号、控制液位数字化、自动化控制等。

结论综上所述，浮球式液位开关虽然结构简单，但是应用领域却非常广泛。

不同的行业根据自己液体介质的特性、液位控制的需求，在使用时需要选择不同类型的浮球式液位开关，避免因为使用不当而产生不必要的损失。

外浮顶原油储罐常用液位开关对比

外浮顶原油储罐常用液位开关对比
外浮顶原油储罐一般用于储存原油，该类型储罐配备了１个浮盘，可以随着油品液位的变化进行升降操作，由于该类储罐结构的特殊性，使得用于该类型储罐的液位开关受到一定限制。

外贴超声波式液位开关、音叉式液位开关及浮球式液位开关常被应用于该类型储罐，几种典型液位开关的优缺点对比如下。

1、外贴超声波式液位开关
安装形式：非接触式。

优点：不受介质参数影响，使用范围广；安装简单、不动火。

缺点：浮盘密封圈和浮盘内油气空间干扰导致误差；耦合剂失效易导致探头测不到信号。

2、音叉式液位开关
安装形式：接触式。

优点：无活动部件；不受黏稠液体及振动干扰影响。

缺点：叉体易粘附高黏度介质，干扰物位检测。

3、浮球式液位开关
安装形式：接触式
优点：结构简单、使用方便；抗负载冲击能力较强。

缺点：易粘附高黏度介质造成失效；机械活动元件易产生磨损。

上述几种液位开关都可应用于该类型储罐，但是各有弊端。

因此，研制一种适用于大型外浮顶原油储罐的新型液位开关，实现储罐高高液位报警及联锁关闭阀门的功能，降低误报率、漏报率从而提升生产安
全性是十分必要的。

液位开关的种类

液位开关的种类液位开关是一种常用的控制和测量设备，它用来检测液位的变化，并以此作为液位控制的依据。

液位开关有多种不同类型，它们有着不同的用途和特征。

下面将详细讨论液位开关的不同种类，以及它们之间的区别。

首先，最常见的液位开关是机械式液位开关。

它是一种采用机械原理进行检测，通过弹簧控制自动切换功能的液位开关。

机械式液位开关是由磁性开关和浮子开关组成的，磁性开关监测液位的变化，而浮子开关负责控制开关的开启。

机械式液位开关的优点是价格低、结构简单，缺点是信号输出不可靠。

其次是电容式液位开关。

它是采取电容原理进行检测，通过控制电容量而实现测量液位变化的控制装置。

它通过变化油中的电容参数的变化来检测液位的变化，当液位变化时，电容参数也会相应变化，从而达到液位控制的目的。

这种液位开关的优点是信号输出可靠，缺点是价格较贵、结构复杂。

此外，还有滴定式液位开关，它是一种采用滴定原理进行检测的液位开关。

滴定式液位开关中有一只滴定枪，它可以将液位变化转换为可检测的信号，从而实现液位控制。

滴定式液位开关的优点是测量精度高，缺点是价格昂贵、维护和保养费用高。

最后，还有超声波式液位开关，这是一种利用超声波进行检测的液位开关。

它可以通过发射超声波波束，并监测液位，从而获得液位信息，从而控制液位。

它的优点是测量精度高，缺点是价格较贵，在高温或高压环境下，信号传输不可靠。

以上就是液位开关的不同种类。

它们各有优缺点，应根据具体应用场合选择最适合的液位开关。

液位开关的选择非常重要，因此应该尽量选择精度高、性能稳定的液位开关，以保证控制系统的正确性和可靠性。
