XY图的特点
1、数据以不规则的间隔出现； 2、注重显示X变量和Y变量之间的函数关系，绘 制两个相互依赖的变量。
XY图的输入数据类型
在XY图中显示单条曲线：
1. XY图接收包含x数组和y数组的簇。 2. XY图接收点数组，其中每个点是包含x值和y 值的一个簇。 3. XY图形接收复数数组，其中X轴和Y轴分别显 示实部和虚部。
图例 图形工具选板
标尺图例
x标尺
游标图例 X滚动条
游标图例
利用游标图例，我们可以设置游标、移动游标， 以及用游标直接从曲线上读取感兴趣的数据。
注释
波形图还具有注释功能，在快捷菜单中，选择 数据操作——创建注释，点右键关联至，可以对曲 线进行注释。
范例
波形图的游标及注释功能。
波形图横坐标的修改
3、波形图显示的是波形数据，内部没有缓冲区， 不能保留历史数据； 4、波形图没有数字显示，但增加了游标和注释；
5、波形图不能接收单值，通常需要先将数据放 入数组中，然后才能绘制；
6、可通过簇对波形图的横坐标进行自定义。
波形图多曲线显示
使用波形图进行多曲线显示时，主要有两种方 法：将各曲线的数据组成数组，或先各自组合成簇， 再创建为数组。
图（graph）的作用则是对已采集的数据进 行事后处理。它将采集到的数据存放在一个数组 中，然后根据需要，将它们组织出相应的结果来。
图的缺点是不能实时显示，但表现形式要比 表丰富。
§7.1.1 波形图
波形图用于显示波形数据曲线。它要求数据 是离线的，且水平坐标等间隔分布。
波形图的组成
显示曲线
y标尺
§7.1.4 强度图
利用强度图控件，可以画出一个平面上磁场 的大小、电场的大小以及温度的分布情况等。
图形显示
刷新模式(Update Mode) 刷新模式 Chart提供了三种画面的刷新模式，分别是： Strip Chart Mode（条壮图）：它与纸带式图表记录仪类似。 曲线从左到右连续绘制，当新的数据点到达右部边界时，先前的数 据点逐次左移。 Scope Chart Mode（示波器模式）：它与示波器类似。曲线从 左到右连续绘制，当新的数据点到达右部边界时，清屏刷新，从左 边开始新的绘制。它的速度较快。 Sweep Chart Mode（扫描模式）：与示波器模式的不同在于当 新的数据点到达右部边界时，不清屏，而是在最左边出现一条垂直 扫描线，以它为分界线，将原有曲线逐点向右推，同时在左边画出 新的数据点。如此循环下去。
X0 0.00 DeltaX 1.0 Digital Waveform Graph 输入数据
二进制显示 Num式尽管能实时、直接地显示结果， 但其表现形式有限，而Graph方式表现形式要远为丰富，但这是以 牺牲实时为代价的。在LabVIEW 7版本中还包含有极坐标等其他图 形（Plot）。
Graph控件 6.2 Graph控件
各种图形都提供了相应的控件，以Graph为例介绍。下图所示 为它的控件。所有这些控件都包含在图形快速菜单的Visible Items选项下。 曲线图例可用来设置曲线的各种属性，包括线型（实线、虚 线、点划线等）、线粗细、颜色以及数据点的形状等。 图形模板可用来对曲线进行操作，包括移动、对感兴趣的区 域放大和缩小等。 光标图例可用来设置光标、移动光标，帮助你用光标直接从 曲线上读取感兴趣的数据。 刻度图例用来设置坐标刻度的数据格式、类型（普通坐标或 对数坐标），坐标轴名称以及刻度栅格的颜色等。
标签(Label)
曲线图例
说明 (Caption)
第7章图形与图表显示(LabVIEW虚拟仪器设计教程课件)
第7章 图形与图表显示
《LabVIEW虚拟仪器设计教程》
图形与图表显示简介
图形与图表显示是LabVIEW用来实现测量数据图形化显示的一个常用的虚拟 仪器前面板对象之一。
根据数据显示和更新方式的不同，LabVIEW中的图形显示控件分为图形（也 叫事后记录图）和图表（也叫实时趋势图）两类。
图形VI通常先将数据采集到数组中，再将数据绘制到图形中。该过程类似于 电子表格，即先存储数据再生成数据的曲线。数据绘制到图形上时，图形不显示 之前绘制的数据而只显示当前的新数据。图形一般用于连续采集数据的快速过程。
4．获取波形属性
获取波形属性函数是从输入的“波形”数据中获取属性“名称”和相应的属性值。 根据是否连接“名称”参数，该函数有两种模式。默认状态下，名称输入端不连接， 函数返回所有属性的名称及相应以一维数组表示的值。如连接名称输入端，名称输出 端将变为布尔输出端找到，值输出端将变为变体输出端值，该函数仅搜索指定的属性。 如函数没有找到指定的属性，或函数不能将属性转换为默认值，则找到为FALSE，值 显示的是默认值的内容。
第7章 图形与图表显示
《LabVIEW虚拟仪器设计教程》
7.3 波形图
波形图用于对已采集数据进行事后显示处理，它根据实际要求将数据组织成所 需的图形一次显示出来。其基本的显示模式是按等时间间隔显示数据点，而且每一 时刻对应一个数据点。
7.3.1 波形图的组成
标 签
图例
绘图区 标尺图例
游标图例 Y 标 尺
用于在绘制多条曲线前先对输可大入通小的过及二式位快其维对数捷启其数X等菜、用功组例属单Y度状能数的尺性标来与态，据设属进尺实网。也做置性行样的现格过也可转来，设式精。的游通置实并置等度样标过。现改。属、式图对。变性与例图标，颜来尺也色实刻可。现以。通

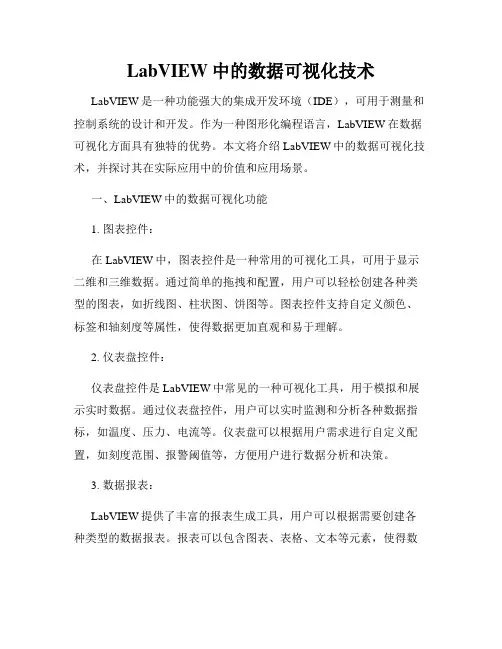

LabVIEW中的数据可视化技术
LabVIEW中的数据可视化技术LabVIEW是一种功能强大的集成开发环境（IDE），可用于测量和控制系统的设计和开发。
作为一种图形化编程语言，LabVIEW在数据可视化方面具有独特的优势。
本文将介绍LabVIEW中的数据可视化技术，并探讨其在实际应用中的价值和应用场景。
一、LabVIEW中的数据可视化功能1. 图表控件：在LabVIEW中，图表控件是一种常用的可视化工具，可用于显示二维和三维数据。
通过简单的拖拽和配置，用户可以轻松创建各种类型的图表，如折线图、柱状图、饼图等。
图表控件支持自定义颜色、标签和轴刻度等属性，使得数据更加直观和易于理解。
2. 仪表盘控件：仪表盘控件是LabVIEW中常见的一种可视化工具，用于模拟和展示实时数据。
通过仪表盘控件，用户可以实时监测和分析各种数据指标，如温度、压力、电流等。
仪表盘可以根据用户需求进行自定义配置，如刻度范围、报警阈值等，方便用户进行数据分析和决策。
3. 数据报表：LabVIEW提供了丰富的报表生成工具，用户可以根据需要创建各种类型的数据报表。
报表可以包含图表、表格、文本等元素，使得数据分析和展示更加全面和直观。
通过图表和表格的结合，用户可以更好地理解和比较不同数据之间的关系，为决策提供科学依据。
二、LabVIEW数据可视化技术的应用场景1. 工程测量和控制：LabVIEW广泛应用于工程测量和控制领域，利用其数据可视化技术可以实时监测和分析各种测量数据。
例如，在工业自动化系统中，通过LabVIEW的图表和仪表盘控件可以直观地显示各个传感器和执行器的状态，提高系统的稳定性和可靠性。
2. 科学研究和实验：在科学研究和实验中，数据分析和可视化是不可或缺的工具。
LabVIEW提供了丰富的数据处理和可视化函数，可以帮助科研人员进行数据分析和结果展示。
通过LabVIEW的数据报表和图表控件，科研人员可以更好地展示研究成果，推动学术交流和合作。
3. 教育培训：LabVIEW被广泛应用于教育培训领域，帮助学生和教师更好地理解和掌握各种工程和科学概念。

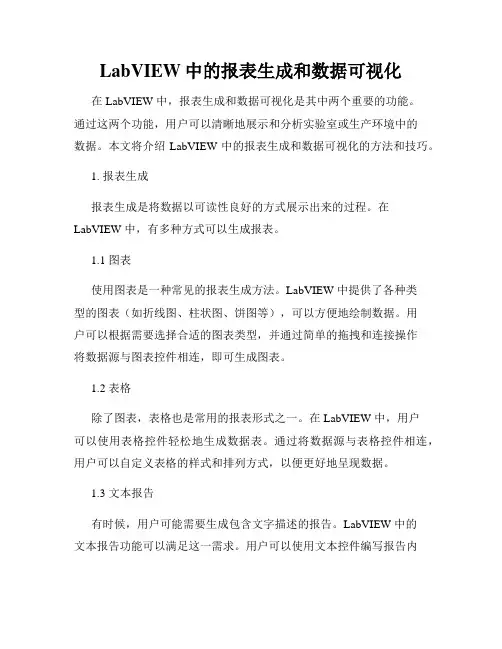

LabVIEW中的报表生成和数据可视化
LabVIEW中的报表生成和数据可视化在 LabVIEW 中，报表生成和数据可视化是其中两个重要的功能。
通过这两个功能，用户可以清晰地展示和分析实验室或生产环境中的数据。
本文将介绍 LabVIEW 中的报表生成和数据可视化的方法和技巧。
1. 报表生成报表生成是将数据以可读性良好的方式展示出来的过程。
在LabVIEW 中，有多种方式可以生成报表。
1.1 图表使用图表是一种常见的报表生成方法。
LabVIEW 中提供了各种类型的图表（如折线图、柱状图、饼图等），可以方便地绘制数据。
用户可以根据需要选择合适的图表类型，并通过简单的拖拽和连接操作将数据源与图表控件相连，即可生成图表。
1.2 表格除了图表，表格也是常用的报表形式之一。
在 LabVIEW 中，用户可以使用表格控件轻松地生成数据表。
通过将数据源与表格控件相连，用户可以自定义表格的样式和排列方式，以便更好地呈现数据。
1.3 文本报告有时候，用户可能需要生成包含文字描述的报告。
LabVIEW 中的文本报告功能可以满足这一需求。
用户可以使用文本控件编写报告内容，并将相关数据通过变量插入或连接方式与文本控件相关联，以生成包含数据和文字描述的报告。
2. 数据可视化数据可视化是将数据以图形化、直观的方式展示出来，帮助用户更好地理解和分析数据。
在 LabVIEW 中，有多种方法可以实现数据可视化。
2.1 实时监测实时监测是一种将数据以实时显示的方式进行可视化的方法。
在LabVIEW 中，用户可以通过使用适当的控件（如指示器、仪表盘等），将数据与控件相连，实现数据的实时可视化。
2.2 动态曲线动态曲线是一种将数据以动态变化的曲线图形式展示的方式。
在LabVIEW 中，用户可以使用曲线控件绘制动态曲线。
通过将数据与曲线控件相连，并设置更新频率，用户可以观察到数据随时间变化的动态曲线。
2.3 三维可视化对于某些需要展示多维数据的场景，LabVIEW 中的三维可视化功能特别有用。
LabVIEW中的表和形绘制
LabVIEW中的表和形绘制LabVIEW是一款强大的图形化编程环境，广泛应用于数据采集、控制系统等领域。
在LabVIEW中，表格和图形的绘制是非常重要的功能，它能够直观地展示数据、结果和趋势，为用户提供更好的数据分析和决策依据。
本文将介绍LabVIEW中表格和形绘制的相关知识和技巧。
一、表格的绘制表格是一种以网格形式展示数据的方式，LabVIEW提供了丰富的工具和函数来实现表格的绘制和数据处理。
1. 创建表格在LabVIEW中，可以通过“表格”控件来创建一个空的表格对象。
表格对象可以自定义表头、表格大小和样式，以及单元格内容和格式等。
2. 添加数据通过使用LabVIEW的数据处理函数，可以将数据读取到表格中。
例如，可以使用“数组到表格”函数将数组数据转换为表格格式，然后将其显示在表格控件中。
3. 格式设置在表格中，可以设置表头样式、单元格格式、行列宽度等。
LabVIEW提供了丰富的函数和属性节点来帮助用户完成这些设置。
4. 数据处理和分析LabVIEW提供了一系列的数据处理和分析函数，可以对表格中的数据进行统计、排序、过滤、计算等操作。
这些功能可以帮助用户快速获取需要的数据信息并进行进一步分析。
二、形绘制形绘制是指在LabVIEW中通过绘图工具实现各类形的绘制，例如曲线图、柱状图、饼图等。
1. 曲线图曲线图是最常见的形绘制方式之一，LabVIEW提供了丰富的绘图工具和函数，可以绘制出各种形式的曲线图。
用户可以通过选择曲线图的样式、颜色、坐标轴范围等参数来实现自定义的曲线图绘制。
2. 柱状图柱状图可以直观地展示不同类别或组别之间的数据对比情况。
LabVIEW中的柱状图绘制工具可以根据数据的不同维度和范围，生成直方图、堆叠柱状图、分组柱状图等不同形式的柱状图。
3. 饼图饼图可以直观地展示数据在整体中的占比情况。
LabVIEW提供了便捷的饼图绘制工具，用户只需输入相应的数值和标签，即可生成自定义样式的饼图。
使用LabVIEW进行数据可视化和报告生成
使用LabVIEW进行数据可视化和报告生成数据可视化和报告生成在科学研究、工程应用和业务决策中扮演着重要角色。
LabVIEW是一款功能强大的开发环境，可以帮助用户通过图形化编程实现数据可视化和报告生成。
本文将介绍如何使用LabVIEW进行数据可视化和报告生成的方法和步骤。
一、LabVIEW简介LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一款用于测试、测量和控制系统的开发环境。
它采用图形化编程的方式，使用户能够直观、高效地开发应用程序。
LabVIEW具有丰富的功能和灵活的性能，广泛应用于科学研究、工程应用和教学领域。
二、数据可视化数据可视化是将数据以图形的形式呈现出来，帮助用户更好地理解数据的特征和规律。
LabVIEW提供了丰富的图形控件和绘图函数，可以帮助用户实现各种类型的数据可视化。
1. 创建界面使用LabVIEW打开新建VI（Virtual Instrument）窗口，选择所需的图形控件，如图表、图像显示等，并将其布局在界面上。
可以根据需要调整控件的大小和位置，使界面更加美观和直观。
2. 数据输入和处理在LabVIEW中，可以通过各种方式输入数据，如从文件读取、从传感器采集等。
将数据输入到LabVIEW中后，可以使用图形化编程方法对数据进行处理和分析，例如滤波、傅里叶变换等。
3. 数据可视化利用LabVIEW提供的图形控件和绘图函数，将处理后的数据以图形的形式呈现出来。
可以选择合适的图表类型，如折线图、柱状图等，以及图表的样式、颜色等参数，使数据的特征更加鲜明和易于理解。
4. 交互和动态效果LabVIEW提供了丰富的交互方式，如滚动条、按钮等，可以与图形控件进行交互，实现数据的动态显示和操作。
这些交互和动态效果可以增强用户的体验，使数据可视化更加生动和有趣。
三、报告生成报告生成是将数据和分析结果整理成报告的形式，便于用户进行展示和共享。
7.1.2 波形图显示实例_LabVIEW 8.2中文版入门与典型实例（修订版）_[共3页]
![7.1.2 波形图显示实例_LabVIEW 8.2中文版入门与典型实例（修订版）_[共3页]](https://img.taocdn.com/s3/m/88c66d76b0717fd5370cdc15.png)
║124 第7章 图形显示
其中“外观”、“精度与格式”、“说明信息”、“数据绑定”选项卡与一般控件属性对话框中的内容和功能一致。
7.1.2 波形图显示实例
波形图可以接收和显示多种类型和格式的数据，数据类型包括数组、簇、波形数据等，数据格式包括一维数组、多维数组、簇数组等。
例7.1：根据输入的数组和簇绘制波形图曲线。
∙打开位于LabVIEW安装文件夹\exmples\general\Graphs\gengraph.llb中的Waveform Graph.vi程序，程序框图如图7-19所示。
图7-19 Waveform Graph .vi程序框图
程序首先利用For循环分别产生在0～2π之间均匀分布的100个正弦曲线数据点和100个余弦曲线数据点，作为波形图的基本数据点，如图7-20所示；然后再将这些数据点转换成
不同的数据格式分别作为波形图的输入。
（1）一维数组绘制一条曲线。
将100个正弦函数数据点组成一个一维数组直接输入图中，对应图(Y) Single Plot，如图7-21所示。
（2）二维数组绘制两条曲线。
将100个正弦函数数据点数组和100个余弦函数数据点数组构成一个二维数组，作为新的图输入，对应图(Y) Multi Plot 1，如图7-22所示。
图7-20 For循环产生数据点。
如何利用LabVIEW进行数据可视化与报表生成
如何利用LabVIEW进行数据可视化与报表生成LabVIEW是一种强大的图形化编程工具，广泛应用于科学研究、工程控制和数据采集等领域。
在数据处理和信息展示方面，LabVIEW 拥有丰富的工具和功能，能够帮助用户实现数据可视化与报表生成。
本文将介绍如何利用LabVIEW进行数据可视化与报表生成，并提供一些实用技巧和建议。
一、数据可视化数据可视化是将数据通过图表、图形和动画等方式呈现出来，便于用户理解和分析数据。
在LabVIEW中，可以利用图形化编程环境快速创建各种图表和图形，以下是一些常用的数据可视化方法：1. 折线图：折线图适用于展示随时间变化的数据趋势。
通过将时间作为X轴，数据值作为Y轴，可以创建动态的实时数据图。
在LabVIEW中，使用“Graph”控件即可实现折线图的绘制和更新。
2. 直方图：直方图用于显示数据的分布情况，可帮助用户了解数据的集中趋势和离散程度。
在LabVIEW中，可以使用“Histogram”控件来生成直方图，并对数据进行统计和分析。
3. 散点图：散点图用于展示两组变量之间的关系，可用于发现变量之间的相关性和趋势。
LabVIEW中的“Scatter Plot”控件可以轻松创建散点图，并提供多种数据点样式和颜色选项。
4. 3D图形：对于具有多个自变量的数据集，可以使用三维图形来展示数据之间的复杂关系。
LabVIEW提供了丰富的三维可视化工具和函数，可实现各种类型的三维图形和动画效果。
二、报表生成除了数据可视化，LabVIEW还可以用于生成各种格式的报表，包括文本报表、图像报表和PDF报表等。
以下是一些实用的报表生成技巧：1. 文本报表：可以使用“Table”控件在LabVIEW中创建文本表格，并将数据按格式填充到表格中。
LabVIEW还提供了丰富的表格操作函数，可对表格数据进行排序、筛选和计算。
2. 图像报表：LabVIEW支持将绘制的图形和图表导出为图像文件，如JPEG、PNG和BMP。
LabVIEW的数据报告生成可视化数据分析
LabVIEW的数据报告生成可视化数据分析LabVIEW是一款由国家仪器公司（National Instruments，简称NI）开发的图形化编程语言和开发环境。
它以其强大的数据处理和可视化功能而在科学研究、工程设计等领域广泛应用。
本文将探讨如何使用LabVIEW生成数据报告，并利用可视化数据分析方法来提取有用信息。
1. 数据报告生成LabVIEW提供了丰富的工具和函数库，可以方便地生成各种数据报告。
在LabVIEW中，可以通过读取各种传感器、仪器或设备的数据，并对其进行处理和分析，最终生成专业的数据报告。
在报告中，可以包括实验数据、图表、统计分析结果等。
1.1 数据读取与处理首先，LabVIEW可以通过适配器或者直接连接硬件设备来读取各种传感器或仪器的数据。
通过简单的图形化编程，可以设定读取数据的频率、采样点数等参数。
接下来，可以使用LabVIEW提供的丰富函数库对数据进行处理，例如滤波、平滑、傅里叶变换等。
这些处理过程可以通过图形化的方式来实现，让用户不需要编写复杂的代码。
1.2 图表和可视化LabVIEW内置了各种图表和绘图工具，用于可视化数据分析。
可以根据需要绘制折线图、柱状图、饼图等。
通过配置图表的样式、颜色等属性，可以使数据更加直观地呈现出来。
此外，LabVIEW还支持动态图表，可以实时更新数据，并随时间变化而变化，增强了数据分析的交互性。
1.3 报告生成与导出在数据处理和可视化完成后，LabVIEW可以生成专业的数据报告。
通过定义报告格式、布局等，可以将数据、图表和分析结果整合到报告中。
LabVIEW还提供了导出功能，支持将报告保存为PDF、Excel等常用格式，便于与他人共享和进一步分析。
2. 可视化数据分析随着数据量的不断增长，仅仅通过表格和数字来分析数据已经不能满足需求。
可视化数据分析成为了更加直观、有效的方法。
LabVIEW作为强大的工具，在可视化数据分析方面有着独特的优势。
虚拟仪器实验教案
课程教案课程名称：虚拟仪器实验任课教师：***所属院部：电气与信息工程学院教学班级：自动化1201-02、自动化卓越班1301教学时间：2015—2016 学年第 1 学期湖南工学院课程基本信息湖南工学院教案用纸p.1 实验一 LabVIEW软件基本操作（一）（设计性实验）一、实验目的1．了解LabVIEW的编程与运行环境。
2．掌握LabVIEW的基本操作方法，并编制简单的程序。
3．掌握使用调试工具调试VI程序。
4．掌握VI子程序的建立和调用过程。
二、实验原理与说明LabVIEW(Laboratory Virtual Instrument Engineering Workbench，实验室虚拟仪器集成环境) 是一个高效的图形化程序设计环境，也是一个功能强大而又灵活地仪器和分析软件应用开发工具。
它结合了简单易用的图形式开发环境与灵活强大的G编程语言，提供了一个直觉式的环境，与测量紧密结合，能让工程师与科学家们迅速开发出有关数据采集、测量控制、数据分析、存储及显示的解决方案。
现今数以万计的工程师、科学家以及技术人员正在使用LabVIEW来构建测量与自动化系统。
LabVIEW的基本编程环境，包括启动界面，前面板，程序框图，图标/连线板、菜单、工具栏、三大操作选板（工具选板，控件选板，函数选板）等。
在编程环境中可以创建、调试和调用VI，完成虚拟仪器的设计。
三、实验内容及任务1、创建自己的第一个VI。
创建一个VI，该VI功能：输入3个参数后，求其和，再开方。
2、子VI的创建与调用将上述VI创建成一个子VI，再编一个VI调用上述子VI。
四、实验报告要求1．调试编辑以上VI，按顺序打印以上VI的前面板与程序框图后，贴在实验报告上；实验报告中要求详细说明设计步骤要点。
2．理解基于数据流编程的基本编程思路。
3．总结VI基本编程的快捷操作。
4．简述VI程序有什么构成，其各部分的功能是什么。
5．思考：在前面板和框图程序中，如何区分控制器和指示器。
LabVIEW图形化编程课件
LabVIEW图形化编程课件LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一种流行的图形化编程软件，它被广泛应用于科学研究、工程设计和控制系统等领域。
本课件旨在介绍LabVIEW的基本概念、编程方法和实际应用，帮助学习者快速上手并掌握LabVIEW图形化编程技能。
一、LabVIEW简介LabVIEW是由美国国家仪器公司（NI）开发的一种图形化编程环境，它采用数据流图（Dataflow Diagram）的形式表示程序结构，用户通过拖拽、连接图形化的函数模块来搭建程序，并通过连接线实现数据传递。
LabVIEW提供了丰富的工具和函数库，可用于不同领域的应用开发，包括数据采集、信号处理、控制系统和仪器控制等。
二、LabVIEW编程基础1. 界面与控件在LabVIEW中，用户可以通过拖拽控件来创建程序界面，例如按钮、滑动条和图表等。
这些控件可以与程序逻辑和数据交互，实现用户与程序的交互操作。
2. 数据类型与线连接LabVIEW支持多种数据类型，包括整数、浮点数、字符串和数组等。
用户通过线连接将不同的数据类型输入和输出，实现数据的传递和处理。
LabVIEW中，数据流的方向和传递方式是由用户通过线连接决定的，这种数据流图的设计理念使得程序结构清晰可见。
3. 程序结构与流程控制LabVIEW提供了一系列的结构化编程工具，例如循环、判断和选择结构等，用于控制程序的执行流程。
用户可以根据需求灵活地设计程序结构，并通过调试功能对程序进行验证和调整。
三、LabVIEW应用案例1. 数据采集与处理LabVIEW具有强大的数据采集和处理能力，可以通过仪器连接、传感器或其他数据源获取实时的数据，并进行分析和可视化展示。
例如，利用LabVIEW可以实现温度、压力和湿度等参数的实时监测和数据记录等功能。
2. 控制系统与机器人由于LabVIEW本身具备了丰富的控制接口和函数库，因此它在控制系统和机器人领域有着广泛的应用。
labview图形化显示实验实验报告
图形化显示实验一、实验目的1.建立图形数据显示系统，显示与观测数据变化;2.掌握图形控件及其控制函数的使用。
二、实验内容项目1.使用图形控件显示正弦波与余弦波；项目2.三维图形的显示。
三、实验步骤3.1项目1(1).分别建立正弦波、余弦波数组数据（a）正弦波数据（b）余弦波数据图1 正弦波与余弦波数据（2）.设置起始坐标与步长，正弦波起始坐标为（1000,0），步长为10，余弦波起始坐标为（1500,0），步长为20。
程序如图2(a)、(b)所示，波形显示如图2(c)、（d）所示。
(a) 正弦波程序(b) 余弦波程序(c) 正弦波显示(d) 余弦波显示图 2 正弦波与余弦波显示（3）正弦波、余弦波两个波形在同一坐标显示，程序框图如图3所示，前面板图形如图4所示。
图3 双波形显示程序图 4 双波形显示（4）.要求：对以上程序进行修改，添加注释、游标、将图形放大，如图所示图 5 修改后的图形显示3.2项目2(1)建立三维显示的正旋波图形，X数组为｛0，100｝，Y数组为｛-1，1｝，Z的数组为｛100，200｝，如下图所示。
图 6 获取三维显示的数据(2)三维数组显示数据与图形如图7所示(a) 三维显示数据(b) 三维显示图形图7 三维显示(3)要求：画出以下三维图图8 要求画出的图形四、实验要求1.认真做实验，注意老师提出的额外的修改程序要求（黑体字部分）；2.写出“程序修改”的工作思路、步骤（可用框图表示）；3.写出调试程序中出现的问题，并指出如何解决；4.写出实验报告。
五、思考题1.图4中，正弦函数和余弦函数的周期为多少？如何计算？2.图4中，正弦函数和余弦函数的数学表达式为多少？为什么？。
如何使用LabVIEW进行数据可视化和报表生成
如何使用LabVIEW进行数据可视化和报表生成LabVIEW是一种功能强大的开发环境，可以用于实现数据可视化和报表生成。
在本文中，我们将介绍如何使用LabVIEW来实现这些功能。
一、LabVIEW简介LabVIEW是一种基于图形化编程的开发环境，由美国国家仪器公司（NI）开发。
它的主要特点是通过图形化的方式来编写代码，使程序的开发更加直观和易于理解。
LabVIEW具有广泛的应用领域，包括科学研究、工业自动化、测试测量等。
二、数据可视化数据可视化是将数据转化为图形或图表的过程，以便更好地理解数据、发现数据之间的关系和趋势。
在LabVIEW中，我们可以通过使用各种图形控件和函数来实现数据可视化。
1. 数据采集与处理首先，我们需要采集需要可视化的数据。
LabVIEW提供了丰富的数据采集和处理函数，可以实时读取硬件设备中的数据，或者从文件中读取历史数据。
获取到数据之后，我们可以使用各种数学函数来处理数据，例如滤波、平均、变换等。
2. 图形控件的使用LabVIEW具有丰富的图形控件，可以用于显示各种类型的数据。
例如，我们可以使用XY Graph控件来显示二维数据，使用Waveform Graph控件来显示时域波形数据，使用Spectrum Graph控件来显示频谱数据等。
在将数据绑定到图形控件之前，我们可以设置相关的属性，例如坐标轴范围、刻度值、线条颜色等。
3. 交互式操作为了使用户能够更好地与数据进行交互，LabVIEW还提供了一些交互式操作功能。
例如，我们可以添加滚动条控件来实现数据的动态显示，或者添加标记点和注释等来标识关键数据。
三、报表生成除了数据可视化，LabVIEW还支持报表的生成。
通过将数据以表格和图表的形式整合在一起，我们可以生成直观清晰的报告。
1. 表格生成在LabVIEW中，我们可以将数据整理成表格的形式，并通过Table 控件来显示。
Table控件允许我们设置行列数、格式化单元格、添加排序和筛选功能等。
第7章 LabView高级控件的运用
第7章高级控件的运用在设计应用程序显示界面时，简单的界面可以用基本控件构成，但是对复杂的程序而言，仅仅使用基本控件是远远不能满足界面显示需求的。
Labview除了提供常规的控件外，还提供了丰富的图形显示控件，用于显示测量数据。
7.1 列表框列表框是由一系列的项目组成的，每个项目都包括符号和文本。
其中，符号为图形显示，文本为字符显示。
列表框作为显示控件的时候比较多，比如用列表框显示一个文件夹中的所有文件名和图标。
列表框作为输入控件时，其主要用途则是提供用户选择多个项目，形成新的列表。
在前面板控件选板上找到列表、表格和树选板，即可找到列表框。
如图7-1所示。
7-1 列表框列表框可以通过右键快捷菜单的显示项选择是否显示滚动条、列首、水平行和符号等。
列表框控件内含的数据类型是I32，它本质是数值型控件。
列表框控件具有众多属性，对于不需要经常改动的属性，可以通过控件的快捷菜单设置。
需要动态设置的属性，则必须借助与属性节点来控制。
7.1.1 列表框应用实例1、列出文件夹中的所有文件及文件夹列出文件夹中的文件是列表框的典型应用之一。
使用“罗列文件夹”函数获取Labview 默认文件夹，即Labview.exe文件所在的文件夹下所有的文件和文件夹。
在函数选板中文件I/O→文件常量选择“默认目录”文件常量。
利用“罗列文件夹”（函数选板文件I/O→高级文件函数）将该目录下的所有文件和文件夹名称列表组成两个字符串数组。
将文件和文件夹名称的字符串数组串接成一个字符串数组输入到列表框的“项名”属性。
另外通过数组大小函数提取文件和文件夹的数量，并分别用文件和文件夹列表常量（函数选板对话框与用户界面→列表框符号下拉列表控件常量）初始化两个数组，并将两个数组进行连接输入到“项符号”属性。
运行程序在前面板列表框得到文件夹中所有文件和文件夹名称列表，如图7-2所示。
图7-2 列出文件夹中所有文件和文件夹2、列表框项目的添加与删除从列表框中选择合适的项目并组成新的列表，也是列表框典型的用法。
LabVIEW中的数据可视化与报表生成
LabVIEW中的数据可视化与报表生成在实验室环境中，数据可视化和报表生成是非常重要的工作。
LabVIEW作为一种强大的数据采集、分析和控制软件，提供了丰富的功能和工具，可用于实时监测和分析实验数据。
本文将重点讨论LabVIEW中的数据可视化与报表生成技术。
一、LabVIEW概述LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一种图形化编程环境，由国家仪器公司（National Instruments）开发。
通过使用LabVIEW，用户可以创建虚拟仪器、控制硬件设备、采集和处理数据，并实现各种机器和实验室自动化任务。
二、数据可视化数据可视化是将数据转化为图形和图表的过程，使用户能够更直观地理解数据的趋势和特征。
在LabVIEW中，数据可视化主要通过图形化用户界面（Graphical User Interface，GUI）和数据显示控件来实现。
1. 图形化用户界面（GUI）LabVIEW提供了丰富的GUI控件，如图表、指示器、按钮等，用户可以根据实际需求自由选择和组合这些控件，快速构建自己需要的界面。
通过使用图形化编程语言G程序设计，用户可以轻松地将数据与控件进行绑定，实时更新显示数据。
2. 数据显示控件LabVIEW中有多种数据显示控件，如Waveform Chart、Waveform Graph、XY Graph等，它们可以分别用于显示波形、图像、曲线等不同类型的数据。
用户可以根据数据类型选择合适的控件，并设置相应的显示样式和参数。
同时，LabVIEW还提供了丰富的数据处理和分析工具，如滤波、平滑、拟合等，可帮助用户更好地展示和解读数据。
三、报表生成报表生成是实验结果输出和分享的重要环节。
LabVIEW提供了多种报表生成方式，用户可以根据实际需求选择合适的方式。
1. 文本报表LabVIEW中的文本报表可以将数据以表格的形式输出，并支持自定义格式和样式。
LabVIEW图形化编程与实例应用完整版教学课件全书电子讲义(最新)
LabVIEW图形化编程与实例应用
3-2 选择结构
LabVIEW的Case结构类似于传统文本语言编程的if…Then…else语句。 Case结构包含有两个或者更多的子框图，每一个子框图包含一段程序代码， 由此对应一个程序分支。
3-2-1 建立选择结构
1.选择端口的输入值 2. Case结构的数据通道
3-2-2 选择结构的应用举例
3-3 For循环
LabVIEW的For循环结构类似于以下的传统文本语言编程： For i=0 to N-1 { 循环子程序代码; }
LabVIEW图形化编程与实例应用
3-3-1 建立For循环
第2章 LabVIEW集成开发环境
LabVIEW图形化编程与实例应用
知识点：
LabVIEW的前面板和流程图设计 LabVIEW的操作模板和主菜单 创建两个VI程序 LabVIEW的程序设计与调试技术 LabVIEW的数据流编程 LabVIEW的程序存储与菜单设计
本章概述：
本章主要介绍LabVIEW作为一种图形化编程语言，具 体应用在虚拟仪器设计时的一些概念和基本特点；介绍了 如何使用LabVIEW集成开发环境来进行程序设计与调试； 通过两个具体示例来说明LabVIEW编程的一般步骤；最后 介绍了LabVIEW程序的存储方式和菜单设计方法。
LabVIEW图形化编程与实例应用
2-1 LabVIEW的基本开发平台
使用LabVIEW开发平台编制的程序称为虚拟仪器程序，简称为VI。设计程 序主要是在以下两个窗口中进行的：
LABVIEW第7章 波形显示
单曲线显示
100
100
XY Graph XY Graph 2
多曲线显示
100
XY Graph
30 0
Waveform Graph
3
例7.1.5 两个电压的采样：20点的采集、 40点的采集、用一个Graph显示。
20 Bundle
Build Array
40
例7.1.5
Bundle
两个电压的采样：采集点数Graph
40 20 2
例7.3.1 用随机函数作为XY Graph的X 轴、Y轴，观察输入输出之间的关系
160
Bundle XY Graph 2
160
Bundle
XY Graph
例7.3.2 在XY Graph显示两个信号的输入 输出关系。
20
20
Bundle
Bundle
XY Graph 30
Bundle
30
XY Graph 2 Bundle
30
XY波形图
graph波形图的Y值对应实际的测量数据，X 值对应测量点的序号，适合显示等间隔序列
的变化。
XY波形图——Y值随着X值变化的曲线。 XY波形图的特点： 1. 和graph相同，一次性完成波形显示刷新； 2. 输入数据类型由两组数据打包构成的簇，
每一组数据对应一个显示数据点的X、Y坐 标
利用For Loop自动索引特性创建一个数组， 并在waveform graph 上显示该数组波形
0
2
Waveform Graph
100
Array
创建一个VI，用于实时测量和显示温度，同 时显示温度的最大值、最小值和平均值。
max
30 min
图形控件和图形数据显课件
用于定制游标的外观。
（3）锁定选择框
用于定制游标的行为，或者将特定的游标与特定的曲线相
关联。
图形控件和图形数据显
格式选择框中的功能
1）Color：用于从色彩选择器中选择游标的颜色。 2）Cursor Style：提供了多种游标样式。 3）Point Style：提供了多种与游标相交时交叉点的样式。 4）Line Style：提供了多种实线和点划线样式。 5）Line Width：提供了多种线型宽度。 6）Show Name：用于显示图形中各游标的名称。可以使用
熟悉三维图形控件Intensity Chart、Intensity Graph、3D Surface Graph、3D Parametric Graph、3D Curve Graph的使用。
图形控件和图形数据显
LabVIEW最吸引人的特性之一就是为数据的图形化显示 提供了丰富的图形显示功能的控件，可使虚拟仪器前面 板设计得更加形象、直观，增强了用户界面的表达能力。 这些基本的图形控件都位于Controls→All Controls→Graph子模板上（演示）。
2．刷新模式，Chart有3种动态显示模式：条幅式（Strip
Chart）、示波器式（Scope Chart）和扫描式（Sweep Chart）。在Waveform Chart控件上弹出下拉菜单，用鼠 标单击Advanced→Update mode选项，可以设置波形显示 的刷新模式 。
3．Chart的多图线显示方式，在一个Chart中显示多条图线
图形控件和图形数据显
4.2.2 Waveform Graph的数据类型
Waveform Graph可以接受的数据类型，也分为两种情况： 绘制单曲线和多曲线。
LABVIEW第7章图形化显示数据__图表和图形
7.3 Graph图表——Waveform Graph
5、波形数据作为输入
由于波形数据所携带的数据横轴为时间，因此需 要将Waveform Graph的横轴设为时间轴。
25
7.3 Graph图表——XY Graph
7.3.3 XY Graph
当我们需要画的曲线是由(x, y)坐标决定的时候， 我们就需要采用XY Graph。
33
7.4 三维图形（3D Graph）
2、三维参量曲面图（3D Parametric Graph）
它需要3个轴的数据均为二维数组，分别决定了相 对于x平面、y平面和z平面的曲面。
34
7.4 三维图形（3D Graph）
3、三维曲线图（3D Curve Graph）
35
7.5 Picture图形控件
29
7.3 Graph图表——XY Graph
4、Express XY Graph
Express XY Graph采用了LabVIEW的Express技术， 将Express XY Graph放置在前面板上的同时，在程 序框图中会自动添加一个VI，它的XY轴数据为动 态数据类型。
30
7.3 Graph图表
向Picture控件导入图片
36
7.5 Picture图形控件
利用Picture控件画图
37
小试身手
1. 请说出Chart、Waveform Graph、XY Graph 之间的主要区别。
38
小试身手
2. 利用随机数发生器 仿真一个0到5V的采 样信号，每200ms采 一个点，利用实时趋 势曲线实时显示采样 结果。
9
7.2 Chart趋势图
对于一维数组数据，它会一次性把一维数组的 数据添加在曲线末端，即曲线每次向前推进的 点数为数组数据的点数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
7.2 Chart趋势图
技巧：
若想将曲线截图，可以通过右击曲线选择Data Operations->Copy Data将曲线图复制到剪切板 上。
13
7.2 Chart趋势图
7.2.2 定制Chart显示样式
分栏显示多条曲线。
右击Chart选择Stack Plots
14
7.2 Chart趋势图
22
7.3 Graph图表——Wav为输入时需要指定三个元素：起始位置x0、 数据点间隔dx和数组数据。
23
7.3 Graph图表——Waveform Graph
4、簇数组作为输入
一维簇数组也可以直接作为Graph的输入，此时相 当于x0为0，dx为1
其实Waveform Graph在一定意义上也是XY Graph，但是它的X轴必须是等间距的，而且不可 控制。
26
7.3 Graph图表——XY Graph
1、XY两个一维数组绑定为簇作为输入
这是最简的一种情形，Bundle函数的输入的第一个数组为X Array， 第二个数组为Y Array。绑定为簇后可以直接输入，也可以将多个簇 Build为一维数组输入实现多条曲线。
29
7.3 Graph图表——XY Graph
17
7.3 Graph图表
7.3.1 定制Graph属性
18
7.3 Graph图表
右击Graph控件可以看到该控件有很多属性可以设置。选择 Visible Items…可以看到关于该控件的很多辅助选项。选择 这些选项可以使它们都可见，如下图所示。
19
7.3 Graph图表——Waveform Graph
1、一维数组作为输入
当输入数据为一维数组时，Waveform Graph直 接将一维数组画成一条曲线，纵坐标为数组元素 的值，横坐标为数组索引。
21
7.3 Graph图表——Waveform Graph
2、二维数组作为输入
当输入数组为二维数组时，缺省情况下每一行的 数据对应一条曲线，即曲线的数目和行数相同。
5
7.1 波形数据(Waveform)
7.1.2 波形数据操作函数
虽然波形数据是一种预定义格式的簇，但是必须用 专用的波形数据操作函数才能对它进行操作，其中 某些操作函数与簇的操作函数非常类似。
波形数据的操作函数位于Functions Palette的 Programming->Waveform…子模板下
24
7.3 Graph图表——Waveform Graph
5、波形数据作为输入
由于波形数据所携带的数据横轴为时间，因此需 要将Waveform Graph的横轴设为时间轴。
25
7.3 Graph图表——XY Graph
7.3.3 XY Graph
当我们需要画的曲线是由(x, y)坐标决定的时候， 我们就需要采用XY Graph。
27
7.3 Graph图表——XY Graph
2、坐标点簇数组作为输入
该方式将各个点的坐标绑定为簇然后作为簇数组输入，和直接将 XY数组绑定为簇输入效果一样。但是后者不一定需要XY数组的大 小一致，它会自动将大的数组裁剪。
28
7.3 Graph图表——XY Graph
3、时间作为X轴——利用XY Graph实现历 史曲线
7.2.2 定制Chart显示样式
设置更新模式
右击Chart选择Advanced->Update Mode…可以设置曲线的更 新模式。
Strip Chart模式：曲线填满显示区后曲线通过左移来更新曲线。
Scope Chart模式：曲线填满显示区后直接清空显示区重新开始 从左向右增长曲线
在Sweep Chart模式：通过一条指示红线从左向右刷新数据
3
7.1 波形数据(Waveform)
7.1.1 波形数据控件
为了方便地显示波形，LabVIEW专门预定义了波形 数据类型。它实际上就是按照一定格式预定义的簇， 在信号采集，处理和分析过程中经常会用到它。
4
7.1 波形数据(Waveform)
波形数据控件携带的数据包含了时间波形的 基本信息，因此可以直接作为Chart和Graph 的输入。横坐标代表时间，纵坐标代表Y值
9
7.2 Chart趋势图
对于一维数组数据，它会一次性把一维数组的 数据添加在曲线末端，即曲线每次向前推进的 点数为数组数据的点数。
10
7.2 Chart趋势图
若要显示多条标量曲线，只需要用簇的Bundle 函数将它们绑定在一起作为输入即可。
11
7.2 Chart趋势图
对于二维数组，缺省情况下是每一列的数据当 作一条一维数组曲线。
15
7.2 Chart趋势图
7.2.3 带时间轴的实时曲线
16
7.3 Graph图表
Graph和Chart的区别在于Graph是一次性将现 有数据绘图，在绘图之前先自动清空图表，而 不会将新数据添加到曲线的尾端。
根据显示方法，Graph又分为波形图、XY曲线 图、强度图、数字时序图和三维图。
7.3.2 Waveform Graph
Waveform Graph可以有多种数据输入类型：一维 数组，二维数组，簇，簇数组，波形数据。它在 Controls Palette中的位置为Modern->Graph>Waveform Graph。
20
7.3 Graph图表——Waveform Graph
6
7.1 波形数据(Waveform)
波形数据操作函数举例
7
7.2 Chart趋势图
Chart可以将新测得的数据添加到曲线的尾端， 从而反映实时数据的变化趋势，它主要用来显 示实时曲线。
8
7.2 Chart趋势图
7.2.1 波形趋势图（Waveform Chart)
对于标量数据，Chart图表直接将数据添加在曲线 的尾端。
第7章 图形化显示数据 ——图表和图形
1
引子
LabVIEW很大的一 个优势就是它提供 了丰富的数据图形 化显示控件，而且 使用起来极其方便。
2
本章内容
7.1 波形数据(Waveform) 7.2 Chart趋势图 7.3 Graph图表 7.4 三维图形（3D Graph） 7.5 Picture图形控件
