4-机器人等级考试实操题—奇怪的时钟

全国青少年机器人技术等级考试（一级）

实际操作考试试卷

考生姓名：

证件编号：□□□□□□□□□□□□□□□□□□一、模型样例

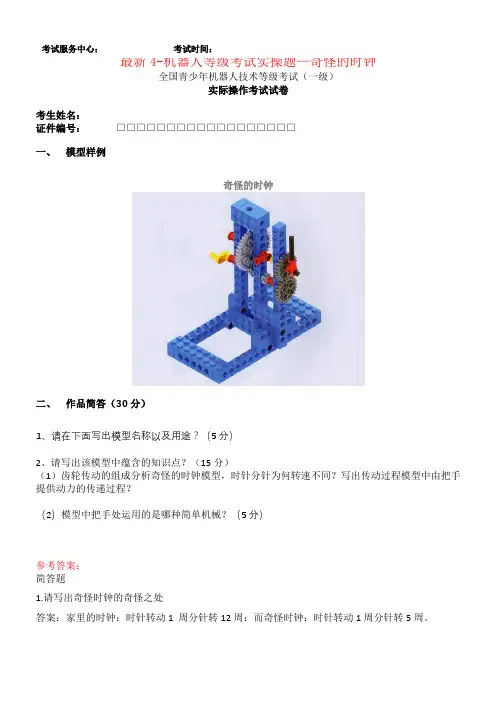

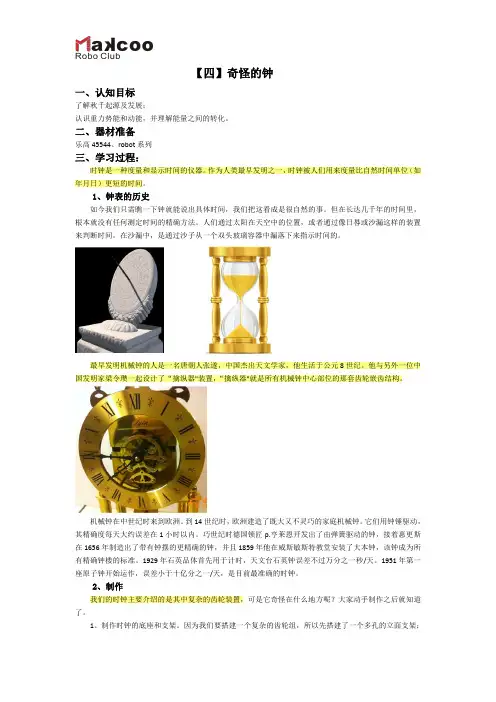

奇怪的时钟

二、作品简答（30分）

1、请在下面写出模型名称以及用途？（5分）

2、请写出该模型中蕴含的知识点？（15分）（1）齿轮传动的组成分析奇怪的时钟模型，时针分针为何转速不同？写出传动过程模型中由把手提供动力的传递过程？

（2）模型中把手处运用的是哪种简单机械？（5分）

参考答案：

简答題

1.请写出奇怪时钟的奇怪之处

答案：家里的时钟：时针转动1 周分针转12周：而奇怪时钟：时针转动1周分针转5周。

2.请写出该模型中蕴含的知识点

(1)分析奇怪时钟模型，时针，分针为何转速不同？写出传动过程模型中，由把手提供动力，带动同轴的灰齿轮（小〉转动，灰齿轮（小）分别带动同轴的灰齿轮（中）和啮合的灰齿轮（大）。

(1)灰齿轮（小）带动同轴的灰齿轮（中），同轴转速不变；灰齿轮（中）通过啮合带动上方的灰齿轮（中）连同分针一起转动（分针的灰齿轮不固定在轴上），两个大小相同齿轮啮合，转速不变，所以分针的转动速度=把手的转动速度=灰齿轮（小）的转速。

(2)灰齿轮（小）啮合灰齿轮（大）转动，小齿轮带动大齿轮是减速装置，小齿轮与大齿轮的齿数比为1:5,所以大齿轮转动速度为小齿轮的五分之一；大齿轮带动同轴的时针一起转动，同轴转速不变，所以时针的转动速度=灰齿轮(大）的转速=灰齿轮（小）转速的五分之一。

考试服务中心：考试时间：

所以分针转动速度是时针转动速度的五倍。

(2)模型中把手处运用的是哪种简单机械（10分）

答：轮轴。轮轴由轮和轴组成，能绕共同轴线旋转的机械，叫做轮轴。外环叫轮，内环叫轴。轮轴两个环是同心圆。

轮轴的实质：能够连续旋转的杠杆。

当动力作用在轮上，则轮轴为省力杠杆，轮和轴的半径相差越大则越省力, 但越费距离。动力作用在轴上则轮轴为费力杠杆，轮和轴的半径相差越大则费力,但越省距离。

三、作品展示（70）

请在规定时间内，完成作品搭建调试，并将身份证件及作品置于以下虚线框中，由考评员现场拍摄照片。

作品摆放位置左限
