CAD常用系统变量的设置技巧总结
最全的CAD系统变量命令
最全的CAD系统变量ACADLSPASDOC 0 仅将acad.lsp 加载到AutoCAD 任务打开的第一个图形中; 1 将acad.lsp 加载到每一个打开的图形中ACADPREFIX 存储由ACAD 环境变量指定的目录路径（如果有的话），如果需要则附加路径分隔符ACADVER 存储AutoCAD 的版本号。
这个变量与DXF 文件标题变量$ACADVER 不同，"$ACADVER" 包含图形数据库的级别号ACISOUTVER 控制ACISOUT 命令创建的SAT 文件的ACIS 版本。
ACISOUT 支持值15 到18、20、21、30、40、50、60 和70。
AFLAGS 设置ATTDEF 位码的属性标志:0无选定的属性模式:1.不可见2.固定4.验证.8.预置ANGBASE 类型：实数；保存位置：图形初始值：0.0000 相对于当前UCS 将基准角设置为0 度。
ANGDIR 设置正角度的方向初始值：0；从相对于当前UCS 方向的0 角度测量角度值。
0 逆时针1 顺时针APBOX 打开或关闭AutoSnap 靶框。
当捕捉对象时，靶框显示在十字光标的中心。
0 不显示靶框1 显示靶框APERTURE 以像素为单位设置靶框显示尺寸。
靶框是绘图命令中使用的选择工具。
初始值：10AREA AREA 既是命令又是系统变量。
存储由AREA 计算的最后一个面积值。
ATTDIA 控制INSERT 命令是否使用对话框用于属性值的输入:0.给出命令行提示1.使用对话框ATTMODE 控制属性的显示:0 关,使所有属性不可见；1.普通，保持每个属性当前的可见性；2.开，使全部属性可见ATTREQ 确定INSERT 命令在插入块时默认属性设置。
0.所有属性均采用各自的默认值；1.使用对话框获取属性值AUDITCTL 控制AUDIT 命令是否创建核查报告(ADT) 文件:0.禁止写ADT 文件1.写ADT 文件AUNITS 设置角度单位:0.十进制度数1.度/分/秒2.百分度3.弧度4.勘测单位AUPREC 设置所有只读角度单位（显示在状态行上）和可编辑角度单位（其精度小于或等于当前AUPREC 的值）的小数位数。
提高CAD尺寸标注能力的技巧 运用系统变量
提高CAD尺寸标注能力的技巧：运用系统变量CAD软件作为专业设计和绘图工具，广泛应用于建筑、机械、电子等领域。
在进行CAD绘图过程中，尺寸标注是一个非常重要的环节，对于设计的准确性和可读性起着关键性的作用。
本文将介绍一些运用系统变量的技巧，以提高CAD尺寸标注的能力。
首先，我们需要了解系统变量在CAD软件中的作用。
系统变量是一种可以在绘图过程中调整和控制CAD软件行为的设置参数。
通过合理设置系统变量，我们可以高效地完成尺寸标注工作。
一、设置DIMSCALE系统变量DIMSCALE是控制维度标注比例尺的系统变量。
在进行尺寸标注前，我们需要根据绘图的比例尺和实际需要，设置DIMSCALE的值。
具体操作如下：1. 打开CAD软件，在命令行中输入“sysvar”，回车进入系统变量设置界面。
2. 在弹出的系统变量列表中找到DIMSCALE，并设置为合适的值。
例如，如果绘图比例尺是1:50，可以将DIMSCALE设置为50。
通过设置DIMSCALE，我们可以直接输入实际尺寸进行标注，CAD会自动按照比例尺调整尺寸标注的大小，减少了计算和转换的繁琐过程，提高了标注的准确性和效率。
二、设置DIMZIN系统变量DIMZIN是控制隐藏尺寸线的系统变量。
在进行尺寸标注过程中，有时会遇到需要隐藏一些尺寸线，以提高图纸的可读性。
通过设置DIMZIN的值，我们可以实现隐藏尺寸线的效果。
1. 在命令行中输入“sysvar”，回车进入系统变量设置界面。
2. 找到DIMZIN，并设置为合适的值。
例如，将DIMZIN设置为0，即可隐藏尺寸线。
设置了DIMZIN后，我们可以根据需要隐藏一些尺寸线，使图纸更加清晰，减少了干扰，提高了阅读和理解的效果。
三、设置DIMTXT系统变量DIMTXT是控制尺寸标注文字高度的系统变量。
正确设置DIMTXT 的值可以使标注文字的大小适应图纸比例和显示需求，提高标注的可读性。
1. 在命令行中输入“sysvar”，回车进入系统变量设置界面。
快速应用CAD中的系统变量和命令
快速应用CAD中的系统变量和命令在使用CAD软件时，了解和灵活运用系统变量和命令是非常重要的。
系统变量和命令可以帮助我们更高效地完成绘图任务，提高工作效率。
本文将介绍一些常用的系统变量和命令，并提供一些使用技巧，帮助你更好地应用它们。
首先，让我们来了解一下系统变量。
系统变量是CAD中的一种特殊变量，它们用于控制和调整CAD软件的各种属性和行为。
我们可以通过直接输入系统变量名来设置它们的值。
例如，DWGUNITS是一个常用的系统变量，用于控制CAD中图形的单位。
默认情况下，它的值是0，表示使用英制单位。
你可以将其设置为1，表示使用公制单位。
另外，你还可以通过设置其他值来调整单位的精度和显示格式。
另一个常用的系统变量是LWDISPLAY，它控制CAD中线段的显示方式。
默认情况下，它的值是1，表示显示线段的宽度。
如果你想在绘图过程中隐藏线段宽度，可以将其设置为0。
除了系统变量，CAD还有许多有用的命令。
命令可以通过菜单栏、工具栏或快捷键来调用。
以下是一些常用的命令：1. 放大和缩小命令：在绘图过程中，经常需要放大或缩小图形以便更好地观察细节。
你可以使用ZOOM命令来实现这一目的。
例如，输入"ZOOM EXTENTS"将图形放大到适合屏幕的大小。
2. 移动和复制命令：CAD中的MOVE命令和COPY命令可以帮助你在图纸上移动和复制图形。
你只需选择要移动或复制的对象，并指定移动或复制的目标位置即可。
3. 偏移命令：OFFSET命令可以帮助你在图纸中创建平行线段或轮廓。
你只需选择要偏移的对象，并指定偏移的距离即可。
4. 旋转命令：在CAD中旋转对象是一项常见的操作。
你可以使用ROTATE命令来按指定的角度旋转选定的对象。
5. 标注命令：在完成绘图后，通常需要添加文字和标注。
CAD中的DIM命令可以帮助你添加尺寸标注，而TEXT命令可以用于添加普通的文字标注。
需要注意的是，以上命令和示例只是冰山一角。
CAD高手必备知识：AutoCAD系统变量
ＣＥＣＯＬＯＲ 设置新对象的颜色ＣＥＬＴＳＣＡＬＥ 设置当前对象的线型比例缩放因子ＣＥＬＴＹＰＥ 设置新对象的线型ＣＥＬＷＥＩＧＨＴ 设置新对象的线宽ＣＬＡＹＥＲ 设置当前图层ＣＭＤＮＡＭＥＳ 显示活动命令和透明命令的名称ＣＭＬＪＵＳＴ 指定多线对正方式ＣＭＬＳＣＡＬＥ 控制多线的全局宽度ＣＭＬＳＴＹＬＥ 设置多线样式ＣＵＲＳＯＲＳＩＺＥ 按屏幕大小的百分比确定十字光标的大小ＤＩＭＡＤＥＣ 控制角度标注显示精度的小数位ＤＩＭＡＬＴＦ 控制换算单位中的比例因子ＤＩＭＡＳＺ 控制尺寸线、引线箭头的大小ＤＩＭＡＵＮＩＴ 设置角度标注的单位格式ＤＩＭＣＬＲＤ 为尺寸线、箭头和标注引线指定颜色ＤＩＭＣＬＲＥ 为尺寸界线指定颜色ＤＩＭＣＬＲＴ 为标注文字指定颜色ＤＩＭＤＥＣ 设置标注主单位显示的小数位位数ＤＩＭＤＬＥ 当使用小斜线代替箭头进行标注时，设置尺寸线超出尺寸界线的距离ＤＩＭＤＬＩ 控制基线标注中尺寸线的间距ＤＩＭＥＸＥ 指定尺寸界线超出尺寸线的距离ＤＩＭＥＸＯ 指定尺寸界线偏离原点的距离ＤＩＭＦＲＡＣ 设置当 ＤＩＭＬＵＮＩＴ 被设为 ４（建筑）或 ５（分数）时的分数格式ＤＩＭＧＡＰ 在尺寸线分段以放置标注文字时，设置标注文字周围的距离ＤＩＭＪＵＳＴ 控制标注文字的水平位置ＤＩＭＬＤＲＢＬＫ 指定引线的箭头类型ＤＩＭＬＦＡＣ 设置线性标注测量值的比例因子ＤＩＭＬＩＭ 将极限尺寸生成为缺省文字ＤＩＭＬＵＮＩＴ 为所有标注类型（角度标注除外）设置单位ＤＩＭＬＷＤ 指定尺寸线的线宽ＤＩＭＬＷＥ 指定尺寸界线的线宽ＤＩＭＰＯＳＴ 指定标注测量值的文字前缀或后缀（或两者都指定）ＤＩＭＲＮＤ 将所有标注距离舍入到指定值ＤＩＭＳＡＨ 控制尺寸线箭头块的显示ＤＩＭＳＣＡＬＥ 为标注变量（指定尺寸、距离或偏移量）设置全局比例因子ＤＩＭＳＴＹＬＥ 显示当前标注样式ＤＩＭＴＡＤ 控制文字相对尺寸线的垂直位置ＤＩＭＴＤＥＣ 设置标注主单位的公差值显示的小数位数ＤＩＭＴＦＡＣ 设置用来计算标注分数或公差文字的高度的比例因子ＤＩＭＴＩＨ 控制所有标注类型（坐标标注除外）的标注文字在尺寸界线内的位置ＤＩＭＴＩＸ 在尺寸界线之间绘制文字ＤＩＭＴＭ 当 ＤＩＭＴＯＬ 或 ＤＩＭＬＩＭ 为开时，为标注文字设置最大下偏差ＤＩＭＴＯＬ 将公差添加到标注文字中ＤＩＭＴＯＬＪ 设置公差值相对名词性标注文字的垂直对正方式ＤＩＭＴＳＺ 指定线性标注、半径标注以及直径标注中替代箭头的小斜线尺寸ＤＩＭＴＶＰ 控制尺寸线上方或下方标注文字的垂直位置ＤＩＭＴＸＳＴＹ 指定标注的文字样式ＤＩＭＴＸＴ 指定标注文字的高度，除非当前文字样式具有固定的高度ＨＰＡＮＧ 指定填充图案的角度ＨＰＳＣＡＬＥ 指定填充图案的比例因子ＨＰＳＰＡＣＥ 为用户定义的简单图案指定填充图案的线间距ＬＴＳＣＡＬＥ 设置全局线型比例因子ＬＵＮＩＴＳ 设置线性单位ＬＵＰＲＥＣ 设置线性单位的小数位数ＬＷＵＮＩＴＳ 控制线宽的单位显示为英寸还是毫米ＭＢＵＴＴＯＮＰＡＮ 控制定点设备第三按钮或滑轮的动作响应ＭＩＲＲＴＥＸＴ 控制 ＭＩＲＲＯＲ对文字的影ＺＯＯＭＦＡＣＴＯＲ 控制智能鼠标的每一次前移或后退操作所执行的缩放增量。
CAD2006里几个经典系统变量设置
6、【平方怎么打出来呀】
这个问题看似简单吧，不过好像有好多人不知道
① T文字命令，输入数字35
② 在2前面输入SHIFT+6，然后按B/A 键，此方法为下标
在2后面输入SHIFT+6，然后按B/A 键，此方法为上标（即平方）
这时只需调下系统变量mbuttonpan即可
初始值： 1
0 支持菜单 (.mnu) 文件定义的动作
1 当按住并拖动按钮或滑轮时，支持平移操
3、【画矩形或圆时没有了外面的虚框咋办啊】
这个问题也比较常见
当绘图时没有虚线框显示，比如画一个矩形，取一点后，拖动鼠标时没有矩形虚框跟着变化，这时需修改DRAGMODE的系统变量，推荐修改为AUTO。
此曲线为定义等分的对像
步骤3、输入ME命令--A选择定义等分的对像
B指定线段长度或[块(]：输入B
C在这输入你刚刚定义块的名字(中国)
D是否对齐块和对像？是/否 ----选（是）
E指定线段长度：根据你需要的距离输入数值
f确认完成
22.【CTrl+N无效时之解决办法】
众所周知CTRL+N是新建命令，但有时候CTRL+N则出现选择样板
注意：如果在当前的绘图期间你已经以文件对话框的方式运行了PSOUT命令，你就必须关闭并且重新打开该文件，然后再运行上述指令。
★提示：BMPOUT为输出位图的命令
★提示：PSOUT为输出PSD格式图片的命令
★提示：JPGOUT为输出图片的命令
★提示：TIFOUT为输出TIF格式的命令
9、【如何隐藏坐标】

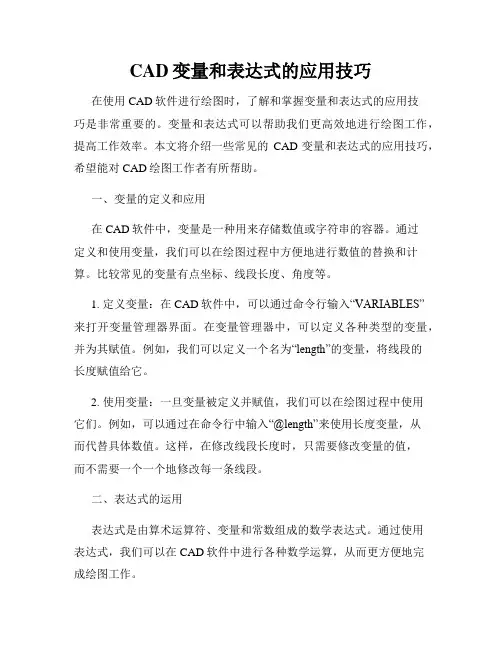

CAD变量和表达式的应用技巧
CAD变量和表达式的应用技巧在使用CAD软件进行绘图时，了解和掌握变量和表达式的应用技巧是非常重要的。
变量和表达式可以帮助我们更高效地进行绘图工作，提高工作效率。
本文将介绍一些常见的CAD变量和表达式的应用技巧，希望能对CAD绘图工作者有所帮助。
一、变量的定义和应用在CAD软件中，变量是一种用来存储数值或字符串的容器。
通过定义和使用变量，我们可以在绘图过程中方便地进行数值的替换和计算。
比较常见的变量有点坐标、线段长度、角度等。
1. 定义变量：在CAD软件中，可以通过命令行输入“VARIABLES”来打开变量管理器界面。
在变量管理器中，可以定义各种类型的变量，并为其赋值。
例如，我们可以定义一个名为“length”的变量，将线段的长度赋值给它。
2. 使用变量：一旦变量被定义并赋值，我们可以在绘图过程中使用它们。
例如，可以通过在命令行中输入“@length”来使用长度变量，从而代替具体数值。
这样，在修改线段长度时，只需要修改变量的值，而不需要一个一个地修改每一条线段。
二、表达式的运用表达式是由算术运算符、变量和常数组成的数学表达式。
通过使用表达式，我们可以在CAD软件中进行各种数学运算，从而更方便地完成绘图工作。
1. 算术运算：CAD软件支持常见的加减乘除运算符。
例如，在命令行中输入“@length*3”可以将线段的长度乘以3。
类似地，可以进行加法、减法和除法运算。
2. 比较运算：CAD软件还支持比较运算符，例如“<”、“>”、“=”等。
这些运算符可以用于比较两个变量或常数的大小。
比较运算通常与条件语句一起使用，用来判断某个条件是否成立。
3. 逻辑运算：除了算术运算和比较运算，CAD软件还支持逻辑运算符，例如“AND”、“OR”、“NOT”等。
逻辑运算通常用于组合多个比较运算的结果，从而得到最终的判断结果。
三、案例分析为了更好地理解CAD变量和表达式的应用技巧，我们可以通过一个案例进行分析。
CAD常用系统变量的设置技巧总结
CAD常用系统变量的设置技巧总结
CAD 常用系统变量的设置技巧总结
1、DIMADEC
本系统变量可使标注的角度保留有效的位数，缺省时(-1)，当DIMADEC 为2 时角度标注时只显示两位小数。
2、DIMALTZ
当在DDIM—ANTOTATION--UNITS 中设置单位时，DIMALTZ 就存储此值。
本系统变量控制是否显示换算单位标注值中的零。
DIMALTZ 值为0 到3 时仅影响英尺和英寸标注。
0 消除零英尺和零英寸
1 包含零英尺和零英寸
2 消除零英寸，包含零英尺
3 包含零英寸，消除零英尺
4 消除十进制标注中的前导零(例如，0.5000 变为.5000)
8 消除十进制标注中的后续零(例如，12.5000 变为12.5)
12 消除前导零和后续零(例如，0.5000 变为.5)
3、DIMASO
有时候我们拿到其它单位的图纸时会发现图内的标注是打散的，这对编辑、修改带来相当大的不便，本系统变量就是控制标注对象是否关联的开关。
Off 组成标注的各元素之间是互不关联的，即直线、圆弧、箭头和标注的文本是以独立的对象形式绘制的，尺寸不能被更新。
On 组成标注的各元素之间是互相关联的，它们被组织到一个单一的对象中。
如果对象上的定义点移动了，则标注的值将被更新。
注意：DIMASO 的值存储在模板(*.Dwt)中而不存储在标注样式中。
CAD中高级选项和系统设置的技巧
CAD中高级选项和系统设置的技巧CAD软件是一款广泛应用于工程设计和制图的专业软件，它具有强大的功能和灵活的操作性。
除了基本功能外，CAD还提供了一些高级选项和系统设置，可以让用户根据自己的需要进行个性化的设置和优化。
本文将介绍一些CAD中的高级选项和系统设置的技巧，帮助读者更好地使用CAD软件。
1. 界面布局调整CAD软件的默认界面布局通常是根据一般的设计工作流程设定的，但不一定适合每个人的使用习惯。
在“选项”菜单中，可以调整和重新排列工具栏、视图窗口和命令面板，使其更符合个人喜好和使用习惯。
点击“界面布局”选项，选择“自定义”模式，然后拖动和调整各个窗口的位置和大小，以便更方便地使用各个功能。
2. 快捷键设置CAD软件中的功能非常多，通过设置快捷键可以提高工作效率。
在“选项”菜单中，选择“快捷键”选项，可以查看和修改现有的快捷键设置。
可以为常用的命令设置自定义的快捷键，以便更快速地执行相应的操作。
另外，还可以通过“工作区”选项设置不同的工作区，例如2D绘图、3D建模等，每个工作区可以有不同的快捷键设置，便于切换和使用不同的功能。
3. 线型和字体样式CAD软件中的线型和字体样式可以根据具体需求进行调整。
在“选项”菜单中，选择“线型管理器”选项和“字体管理器”选项，可以查看和修改现有的线型和字体样式，还可以添加和删除自定义的线型和字体样式。
这些设置可以提供更多的图形样式选择，以满足不同设计需求。
4. 自动保存和备份设置CAD软件提供了自动保存和备份功能，可以防止因意外断电、系统崩溃或其他原因导致的数据丢失。
在“选项”菜单中，选择“打开和保存”选项，可以设置自动保存的时间间隔和备份文件的保存路径。
建议设置自动保存的时间间隔较短，以免长时间的工作丢失。
另外，最好将备份文件保存在不同的硬盘或远程服务器上，以防止硬盘故障或意外删除。
5. 系统变量设置CAD软件中有许多系统变量可以调整和设置，以适应不同的设计需求。
【AutoCAD教程】CAD系统变量总结
【AutoCAD教程】CAD系统变量总结主题：【AutoCAD教程】CAD系统变量总结在CAD使用过程中，大家知道想要提高绘图速度和质量、绘图过程中设置问题的快速解决除了需要熟练使用各种工具外，能熟悉每个系统变量的设置对上述需求也是有很大帮助的，下面小编就网络收集的CAD系统变量汇总如下：系统变量总结：系统变量说明3DDWFPREC 控制三维 DWF 发布的精度。
CAMERADISPLAY 控制是否在当前图形中显示相机对象。
CAMERAHEIGHT 存储新建相机对象的默认高度。
CLEANSCREENSTATE 存储一个值，指明清除屏幕状态是否处于打开状态。
（只读）CMATERIAL 设置新对象的材质。
CSHADOW 设置三维对象的阴影显示特性。
DASHBOARDSTATE 确定“面板”窗口是否处于活动状态。
DEFAULTLIGHTING 打开和关闭默认光源。
DEFAULTLIGHTINGTYPE 指定默认光源的类型。
DIMARCSYM 控制弧长标注中圆弧符号的显示。
DIMFXL 设置始于尺寸线截止于标注原点的尺寸界线的总长度。
DIMFXLON 控制是否将尺寸界线设置为固定长度。
DIMJOGANG 确定折弯半径标注中尺寸线的横向段角度。
DIMLTEX1 设置第一条尺寸界线的线型。
DIMLTEX2 设置第二条尺寸界线的线型。
DIMLTYPE 设置尺寸线的线型。
DIMTFILL 控制标注文字的背景。
DIMTFILLCLR 设置标注中文字背景的颜色。
DRAGVS 设置创建三维对象时的视觉样式。
DWFFRAME 确定 DWF 边框是否可见以及是否打印该边框。
DWFOSNAP 确定是否已为附着到 DWG 的 DWF 启用了对象捕捉。
ERSTATE 确定“外部参照”窗口处于不活动、活动/可见还是活动/自动隐藏状态。
GRIDDISPLAY 控制栅格的显示行为和显示限制。
GRIDMAJOR 控制主栅格线相对辅栅格线的显示频率。
CAD设计中的设计变量和参数分析技巧
CAD设计中的设计变量和参数分析技巧在CAD设计中，设计变量和参数分析是非常重要的技巧。
通过合理设置设计变量和进行参数分析，可以提高设计的灵活性和效率，从而得到更优秀的设计结果。
本文将介绍一些常用的设计变量和参数分析技巧，希望能对CAD设计师有所帮助。
一、设计变量的设置设计变量是指在CAD设计中可以被改变的数值或尺寸。
合理设置设计变量可以使设计更加灵活，便于根据要求进行调整。
常见的设计变量包括长度、角度、半径等。
在进行设计时，可以将这些变量定义为参数，并在设计过程中进行修改。
在大部分CAD软件中，设计变量的设置通常是通过参数或属性管理来实现的。
例如，在SolidWorks中，可以通过“尺寸”功能来设置设计变量。
通过灵活合理地设置设计变量，可以使设计更具交互性，方便根据实际需求进行调整。
二、参数分析技巧参数分析是指通过改变设计中的某个或某些参数，分析其对设计结果的影响。
通过参数分析，可以快速评估不同参数对设计的影响，优化设计方案。
下面介绍几种常用的参数分析技巧。
1. 尺寸参数分析在CAD设计中，尺寸参数是最常见的参数之一。
通过改变设计中的尺寸参数，可以分析其对模型的影响。
例如，在进行零件设计时，可以通过改变尺寸参数来控制零件的外形和大小。
通过不同的尺寸参数值，可以生成多种不同尺寸的零件，从而优化设计方案。
2. 材料参数分析材料参数是指CAD设计中各种材料的性能参数，如弹性模量、密度等。
通过改变设计中的材料参数，可以分析不同材料对设计结果的影响。
例如，在进行结构设计时，可以通过改变材料参数来选择合适的材料，以实现设计的要求。
3. 负载参数分析负载参数是指CAD设计中模型所承受的压力、拉力、力矩等参数。
通过改变负载参数，可以分析其对设计结果的影响。
例如，在进行机械结构设计时，可以通过改变负载参数来分析结构的强度和稳定性。
4. 环境参数分析环境参数是指CAD设计中模型所处环境的相关参数。
通过改变环境参数，可以分析不同环境对设计结果的影响。
CAD进阶学习之系统变量设置方法
CAD进阶学习之系统变量设置方法一般情况下，用户无需对AutoCAD的系统变量值作修改和设置，取其缺省值就能正常工作。
但在有特殊要求时，就必须修改相关的系统变量。
如果用户能熟练地掌握一些常用系统变量的使用方法和功能，就能使其工作更为便利、顺畅，大大地提高绘图的水平和工作效率。
现将一些常用的系统变量的用法和功能展示出来，供大家参考，不足之处请指正。
系统变量的设置方法：在命令行Command:_中输入命令set（或setvar），进入系统变量设置状态，输入变量名和相应的设置值(注：在输入变量名时代之以“？”，可以查看所有的系统变量及其缺省值)。
常用的系统变量及功能：1、aperture: 用于控制对象捕捉（Object SNAP）靶区大小，在进行对象捕捉时，其取值越大，就越可以在较远的位置捕捉到对象，当图形线条较密时，应设置得小一些；反之，设置得大一些方便操作。
缺省值为1 0，取值范围为1～50。
2、facetres: 用于控制三维实体在消隐、渲染时表面的棱面生成密度，其值越大，生成的图像越光滑。
缺省值为0.5，取值范围为0.01～1 0。
3、isolines: 三维实体显示分格线控制，其值越大，分格线越多，显示越精确。
缺省值为4，取值范围为0～20474、ltscale 和 celtscale：全局线型比率因子和局部线型比率因子，用于控制非连续线型的输出比率（即短线的长度和空格的间距），该变量的值越大，间距就越大。
其中，ltscale对所有的对象有效，celtscale 只对新对象有效。
对于某一对象来说：线型比率=ltscale＊celtscale。
这二个变量的缺省值均为1，取值为正实数。
5、 pickbox 和 cursorsize：这二个变量用于控制十字光标和拾取框的尺寸，绘图时可以适当修改其大小以适应我们的视觉要求。
pic kbox 缺省值为3，取值范围为0～32767；cursorsize 缺省值为5，取值范围为1～100。
AutoCAD系统变量大全解析
DISTANCE
存储DIST命令计算的距离。
DONUTID
设置圆环的默认内直径。
DONUTOD
设置圆环的默认外直径。此值不能为零。
DRAGMODE
控制拖动对象的显示。
DRAGP1
设置重生成拖动模式下的输入米样率。
DIMALTF
控制换算单位乘数。
DIMALTRND
舍入换算标注单位。
DIMALTTD
设置标注换算单位公差值小数位的位数。
DIMALTTZ
控制是否对公差值作消零处理。
DIMALTU
为所有标注样式族（角度标注除外）换算单位设置单位格式。
DIMALTZ
控制是否对换算单位标注值作消零处理。DIMALTZ值为0 - 3时只影响英尺-英
中的后向剪裁位打开时才有效。
BINDTYPE
控制绑定或在位编辑外部参照时外部参照名称的处理方式：0.传统的绑定方式1.
类似“插入”方式
BLIPMODE
控制点标记是否可见。BLIPMODE既是命令又是系统变量。使用SETVAR命令访问 此变量：0.关闭1.打开
CDATE
设置日历的日期和时间，不被保存。
DIMTIH
控制所有标注类型（坐标标注除外）的标注文字在尺寸界线内的位置。
DIMTIX
在尺寸界线之间绘制文字。
DIMTM
在DIMTOL系统变量或DIMLIM系统变量为开的情况下，为标注文字设置最小 （下）偏差。
DIMTMOVE
设置标注文字的移动规则。
DIMTOFL
控制是否将尺寸线绘制在尺寸界线之间（即使文字放置在尺寸界线之外）。
CAD常用的系统变量及功能
CAD常用的系统变量及功能一般情况下，我们无需对设置CAD的系统变量的系统变量值作修改和设置，取其缺省值就能正常工作。
但在有特殊要求时，就必须修改相关的系统变量。
如果我们能熟练地掌握一些常用系统变量的使用方法和功能，就能使我们的工作更为便利、顺畅，大大地提高我们的绘图水平和工作效率。
现将一些常用的系统变量的用法和功能展示出来，供各位同仁参考。
CAD系统变量的设置方法在命令行Command:_中输入命令set（或setvar），进入系统变量设置状态，输入变量名和相应的设置值(注：在输入变量名时代之以“？”，可以查看所有的系统变量及其缺省值)。
CAD常用的系统变量及功能1、pickbox 和cursorsize：这二个变量用于控制十字光标和拾取框的尺寸，绘图时可以适当修改其大小以适应我们的视觉要求。
pickbox 缺省值为3，取值范围为0～32767；cursorsize 缺省值为5，取值范围为1～100。
2、aperture: 用于控制对象捕捉（Object SNAP）靶区大小，在进行对象捕捉时，其取值越大，就越可以在较远的位置捕捉到对象，当图形线条较密时，应设置得小一些；反之，设置得大一些方便操作。
缺省值为10，取值范围为1～50。
3、ltscale 和celtscale：全局线型比率因子和局部线型比率因子，用于控制非连续线型的输出比率（即短线的长度和空格的间距），该变量的值越大，间距就越大。
其中，ltscale 对所有的对象有效，celtscale只对新对象有效。
对于某一对象来说：线型比率=ltscale＊celtscale。
这二个变量的缺省值均为1，取值为正实数。
4、surftab1 和surftab2：用于控制三维网格面的经、纬线数量，该值越大，图形的生成线越密，显示就越精确。
缺省值为6，取值范围为2～32766。
5、isolines: 三维实体显示分格线控制，其值越大，分格线越多，显示越精确。
CAD软件中的参数编辑与工程变量调整技巧
CAD软件中的参数编辑与工程变量调整技巧在CAD设计领域中，参数编辑和工程变量调整是非常重要的技巧。
通过灵活运用这些方法，设计师可以快速且准确地调整图形中的各种参数，并对设计进行优化。
本文将为大家介绍CAD软件中的参数编辑和工程变量调整技巧，帮助读者在设计过程中更加高效地使用CAD软件。
首先，我们来了解参数编辑的相关技巧。
参数编辑是通过修改图形中的参数来实现设计调整的过程。
在CAD软件中，通常可以通过选择对象并修改其属性值来实现参数编辑。
以下是几个常见的参数编辑技巧：1. 直接编辑：通过选择对象并直接调整其参数值来实现参数编辑。
例如，通过选择一条线段并修改其长度值，可以实现线段的拉伸或缩短。
这种方法简单直接，适用于调整单个对象的参数。
2. 变量编辑：在CAD软件中，可以使用变量来存储和管理参数值。
通过定义变量并将其赋给对象的属性，可以实现参数的批量调整。
例如，定义一个长度变量并将其赋给多个线段的长度属性，即可同时调整所有线段的长度。
3. 数学表达式：CAD软件通常支持在参数编辑中使用数学表达式。
通过在参数值中使用数学表达式，可以实现参数之间的关联和计算。
例如，可以通过定义一个公式将线段的长度与其他参数关联起来，实现自动调整。
了解了参数编辑的技巧后，我们再来介绍工程变量调整的相关技巧。
工程变量是指在CAD设计中常用到的一些固定数值，例如常数、标准尺寸等。
通过灵活运用工程变量，可以提高设计过程的效率。
以下是几个常见的工程变量调整技巧：1. 创建工程变量：在CAD软件中，通常可以通过定义工程变量来存储和管理常用数值。
例如，可以创建一个名为“标准长度”的工程变量，并将其值设定为500mm。
这样，在设计过程中就可以直接调用该变量，而不需重复输入数值。
2. 全局变量：CAD软件通常支持全局变量的使用。
全局变量是一种在整个设计文件中通用的变量，可以在各个对象中引用。
通过使用全局变量，可以实现对设计中多个元素的统一调整。
CAD教程 变量与系统设置技巧
CAD教程：变量与系统设置技巧在CAD设计中，变量和系统设置是非常重要的工具，可以帮助我们更高效地完成设计任务。
本文将介绍CAD中常用的变量和系统设置技巧，帮助读者提高设计效率。
一、变量的使用1. 创建和编辑变量在CAD中，可以通过命令行或属性编辑器来创建和编辑变量。
例如，使用“setvar”命令可以创建一个新的变量，并为其指定数值。
使用“vared”命令可以编辑已经存在的变量的数值。
2. 变量的应用变量可以应用于各种CAD命令中，例如，可以在命令行输入“_circle”命令时，通过变量来控制圆的半径。
例如，将半径变量设置为10，然后输入命令“_circle”，再输入数字“@半径”，就可以绘制出半径为10的圆。
3. 变量的保存和导入在CAD设计中，我们可以将变量保存到文件中，以便在以后的设计中导入使用。
使用命令“savevardesktop”可以将当前的变量保存到桌面上的文件中。
使用命令“loadvardesktop”可以导入之前保存的变量。
二、系统设置技巧1. 单位设置在CAD设计中，单位的选择非常重要。
可以通过命令行输入“_units”来打开单位设置对话框，并选择适合的单位，例如毫米、英寸等。
正确的单位设置可以保证设计的准确性。
2. 精度设置精度设置可以控制CAD中的数字精度。
可以通过命令行输入“_lunits”来打开线性单位设置对话框，并选择适当的精度。
例如，可以设置为小数点后2位，以确保设计结果的准确性。
3. 界限设置界限设置可以控制CAD设计区域的大小。
可以通过命令行输入“_limits”来打开界限设置对话框，并指定设计区域的大小。
正确的界限设置可以确保设计不会超出指定的范围。
4. 字体设置在CAD设计中，字体的选择非常重要。
可以通过命令行输入“_style”来打开样式管理器，并选择适当的字体样式。
选择清晰易读的字体样式可以提高设计效果。
5. 颜色设置在CAD设计中，可以通过命令行输入“_color”来打开颜色对话框，并选择适当的颜色。
CAD命令大全（CAD系统变量设置）
CAD命令大全（CAD系统变量设置）CAD快捷键命令命令大全(CAD系统变量设置）AACADLSPASDOC 控制AutoCAD 是将acad.lsp 文件加载到所有图形中，还是仅加载到在AutoCAD 任务中打开的第一个文件中ACADPREFIX 存储由ACAD 环境变量指定的目录路径（如果有的话），如果需要则添加路径分隔符ACADVER 存储AutoCAD 版本号ACISOUTVER 控制ACISOUT 命令创建的SAT 文件的ACIS 版本AFLAGS 设置ATTDEF 位码的属性标志ANGBASE 设置相对当前UCS 的0 度基准角方向ANGDIR 设置相对当前UCS 以0 度为起点的正角度方向APBOX 打开或关闭AutoSnap 靶框APERTURE 以像素为单位设置对象捕捉的靶框尺寸AREA 存储由AREA、LIST 或DBLIST 计算出来的最后一个面积ATTDIA 控制-INSERT 是否使用对话框获取属性值ATTMODE 控制属性的显示方式ATTREQ 确定INSERT 在插入块时是否使用缺省属性设置AUDITCTL 控制AUDIT 命令是否创建核查报告文件AUNITS 设置角度单位AUPREC 设置角度单位的小数位数AUTOSNAP 控制AutoSnap 标记、工具栏提示和磁吸BBACKZ 存储当前视口后剪裁平面到目标平面的偏移值BINDTYPE 控制绑定或在位编辑外部参照时外部参照名称的处理方式BLIPMODE 控制点标记是否可见CCDATE 设置日历的日期和时间CECOLOR 设置新对象的颜色CELTSCALE 设置当前对象的线型比例缩放因子CELTYPE 设置新对象的线型CELWEIGHT 设置新对象的线宽CHAMFERA 设置第一个倒角距离CHAMFERB 设置第二个倒角距离CHAMFERC 设置倒角长度CHAMFERD 设置倒角角度CHAMMODE 设置AutoCAD 创建倒角的输入模式CIRCLERAD 设置缺省的圆半径CLAYER 设置当前图层CMDACTIVE 存储一个位码值，此位码值标识激活的是普通命令、透明命令、脚本还是对话框CMDECHO 控制AutoLISP 的(command) 函数运行时AutoCAD 是否回显提示和输入CMDNAMES 显示活动命令和透明命令的名称CMLJUST 指定多线对正方式CMLSCALE 控制多线的全局宽度CMLSTYLE 设置多线样式COMPASS 控制当前视口中三维坐标球的开关状态COORDS 控制状态栏上的坐标更新方式CPLOTSTYLE 控制新对象的当前打印样式CPROFILE 存储当前配置文件的名称CTAB 返回图形中的当前选项卡（模型或布局）名称。
CAD常用系统变量
CAD常用系统变量CAD系统变量系统变量一、PICKADD用途：控制是否把对象添加到选择集中。
默认情况下系统变量PICKADD的值是1，这时CAD可以同时选择多个实体，当值为0时，只能选中最后选择的一个实体，前面选择的实体自动从选择集中移除。
二、PICKAUTO用途：控制选择窗口的产生。
默认情况下系统变量PICKAUTO的值是1，这时在屏幕上单击一点后，可以通过拖动光标生成一个选择窗口，在窗口内的对象就会被选中。
当值为0时不会出现选择窗口。
三、BLIPMODE用途：控制单击鼠标后是否在屏幕上显示一个白色或黑色的点标记。
有OFF和ON两个选择。
OFF为不显示，ON为显示。
系统默认为OFF。
四、PICKFIRST用途：控制是先执行命令，然后再选择相关对象还是即可以先执行命令再选择对象，也可以先选择对象再执行命令。
当值为0时是前面情况，值为1时是后面的情况。
这个命令也是控制选中实体后按键盘上的Delete键不能删除所选实体的问题。
五、FILEDIA用途：控制打开文件时是否出现对话框。
当值为1时，执行打开文件命令后CAD会出现提示对话框选择要打开的文件。
当值为0时，执行打开文件命令后CAD会在命令行提示输入打开待打开文件的路径及名称。
六、MBUTTONPAN用途：控制按住鼠标中键是否可以移动绘图区域。
当值为1时，按住鼠标中键可以移动绘图区域。
当值为0时，出现捕捉方式设置。
七、DRAGMODE用途：控制移动实体是否显示移动轨迹。
当值为自动时移动实体时原实体位置以虚线显示，被移动实体以实线显示并随鼠标移动。
值为OFF或ON时不显示移动轨迹。
八、TEXTFILL用途：控制图形中文字是否以空心字打印。
当值为1时，图形中文字以实心打印，值为0时图形中文字以空心打印。
九、QTEXTMODE用途：控制所有文字是否显示为空的矩形框。
当值为1时，图形上的文字显示为空的矩形框。
当值为0时图形上的文字正常显示。
十、 LUPREC用途：设置左下角坐标显示格式，1-3是正常坐标显示（只是小数位数不同），4为科学计数法显示。
很实用的CAD快捷命令和系统变量设定
CAD快捷命令
序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 绘制 Po L XL A C Rec PL T H W 点 直线 构造线 圆弧 圆 矩形 多义线 文本 添充阴影 图块 E M CP RO Mi Ar O S Len Tr Br F CHA EX X ED PE 对话框 辅助 编辑 删除 OP 系统设置 DI 查询距离 移动 OS 捕捉设置 ID 点坐标 复制 LA 图层设置 UCS 设定坐标 旋转 D 标注设置 PU 清除垃圾 镜像 Ucsicon 坐标显示 阵列 F8 正交 偏移 F3 捕捉开关 框选拉伸 Ctrl+右键 捕捉设定 直线拉伸 修剪 打断 倒R角 倒斜角 延伸 关闭动态显示(2006-2008) .把左下 角DYN取消即可 炸开 文本编辑 编辑多义线
�
