4.3桩的竖向承载力
桩基础计算
桩基础计算一.桩基竖向承载力（《建筑桩基技术规范》）522单桩竖向承载力特征值Ra应按下式确定：Ra=Quk/K式中：Quk为单桩竖向极限承载力标准值；K为安全系数，取2。
5.2.3对于端承型桩基、桩数少于4根的摩擦型柱下独立桩基、或由于地层土性、使用条件等因素不宜考虑承台效应时，基桩竖向承载力特征值应取单桩竖向承载力特征值。
5.2.4对于符合下列条件之一的摩擦型桩基，宜考虑承台效应确定其复合基桩的竖向承载力特征值：1. 上部结构整体刚度较好、体型简单的建（构）筑物；2. 对差异沉降适应性较强的排架结构和柔性构筑物；3. 按变刚度调平原则设计的桩基刚度相对弱化区；4. 软土地基的减沉复合疏桩基础。
当承台底为可液化土、湿陷性土、高灵敏度软土、欠固结土、新填土时，沉桩引起超孔隙水压力和土体隆起时，不考虑承台效应，取n =0。
单桩竖向承载力标准值的确定方法一：原位测试1. 单桥探头静力触探（仅能测量探头的端阻力，再换算成探头的侧阻力）计算公式见《建筑桩基技术规范》5.3.32. 双桥探头静力触探（能测量探头的端阻力和侧阻力）计算公式见《建筑桩基技术规范》5.3.4方法二：经验参数法1. 根据土的物理指标与承载力参数之间的关系确定单桩承载力标准值《建筑桩基技术规范》5.3.52. 当确定大直径桩（d>800mm时，应考虑侧阻、端阻效应系数，参见 5.3.6钢桩承载力标准值的确定：侧阻、端阻同混凝土桩阻力，需考虑桩端土塞效应系数；参见5.3.7混凝土空心桩承载力标准值的确定：侧阻、端阻同混凝土桩阻力，需考虑桩端土塞效应系数；参见5.3.8嵌岩桩桩承载力标准值的确定：桩端置于完整、较完整基岩的嵌岩桩单桩竖向极限承载力，由桩周土总极限侧阻力和嵌岩段总极限阻力组成。
后注浆灌注桩承载力标准值的确定：承载力由后注浆非竖向增强段的总极限侧阻力标准值、后注浆竖向增强段的总极限侧阻力标准值，后注浆总极限端阻力标准值。
桩的竖向承载力解析
桩的竖向承载力解析桩是一种常用的深基础形式，其主要作用是将建筑物的荷载传递到地下深处，从而保持建筑物的稳定和安全。
桩在承受荷载的过程中，主要的受力形式是竖向承载力。
本文将对桩的竖向承载力进行解析，包括桩的承载力计算方法、桩与土体的相互作用、桩的断裂机理等方面内容。
桩的承载力计算方法桩的承载力是指桩在承受荷载时所能承受的最大力，其计算方法主要有以下几种：1.建筑物荷载法建筑物荷载法是根据建筑物所受的荷载来计算桩的承载力的方法。
具体来说，可以按照荷载作用方式的不同，将建筑物荷载分为集中荷载和分布荷载两种情况，然后分别采用相关的计算公式计算桩的承载力。
2.端承法端承法是根据桩端的沉降来计算桩的承载力的方法。
在使用端承法时，需要先计算出桩端的最大承载力，然后根据桩端沉降和桩的弹性变形，计算出桩的承载力。
3.摩擦法摩擦法是根据桩身与土体的摩擦力来计算桩的承载力的方法。
在使用摩擦法时，需要先估计桩与土体之间的摩擦系数，然后根据桩身的受力情况，采用相关的计算公式计算出桩的承载力。
桩与土体的相互作用桩与土体之间的相互作用是桩的承载力计算中的重要问题。
在桩的承载过程中，桩与土体之间存在着摩擦力、土体中的孔隙水压力等复杂的力学作用。
因此，需要对桩与土体的相互作用进行分析和研究，以提高桩的承载力计算的准确性。
在桩与土体相互作用的过程中，需要考虑的因素包括桩的几何形状、桩的材料性质、桩身与土壤的摩擦系数、土体的物理化学性质等。
这些因素对于桩的承载力的计算和预测都具有重要的影响。
桩的断裂机理桩的断裂机理是指桩在承载荷载过程中，桩身发生破坏的机理。
桩的破坏机理与桩的几何形状、桩材料的物理力学性质、荷载作用方式等因素有关。
在桩的设计和施工过程中，需要对桩的断裂机理进行全面分析和研究，以确保桩的使用安全和稳定。
桩的断裂机理可以为弯矩破坏和剪切破坏两种情况。
弯矩破坏是指桩在承受荷载过程中，受到弯矩作用而产生破坏的机理；剪切破坏是指桩在承受荷载过程中，受到剪切力作用而发生破坏的机理。
注册岩土工程师近5年岩土考试重点、考点及分值分布
注册岩土工程师近5年岩土考试重点、考点及分值分布近5年注册岩土工程师专业考试考分分布一、岩土工程勘察1.1勘察工作的布置【单7多3例1】熟悉场地条件、工程特点和设计要求，合理布置勘察工作（《岩土勘察规范》第三、第四条，《铁路勘查规范》第三、七、八条，《水利水电勘察规范》第六、七、八、九条）。
1.2岩土的分类和鉴定【单6多1例9，5分/年】掌握岩土的工程分类和鉴别，熟悉岩上工程性质指标的物理意义及其工程应用。
（《岩土勘察规范》第三、第四条。
）1.3工程地质测绘和调查【单12多2例1】掌握工程地质测绘和调查的要求和方法：掌握各类工程地质图件的编制。
（《岩土勘察规范》第八条。
）1.4勘探与取样【单13多6例3,6分/年】了解工程地质钻探的工艺和操作技术;熟悉岩土工程勘察对钻探、井探、槽探和洞探的要求，熟悉岩石钻进中的RQD方法：熟悉各级土样的用途和取样技术;熟悉取土器的规格、性能和适用范围;熟悉取岩石试样和水试样的技术要求：了解主要物探方法的适用范围和工程应用。
（《岩土勘察规范》第九条，《建筑工程勘探与取样规程》第五条。
）1.5室内试验【单9多9例14，5年55分，11分/年】{土的物理性质指标及换算，单4多3例8，5分/年；土的压缩-固结实验，单1多4例2；土的剪切试验（三轴、直剪）单3多1例2；图的击实、承载比试验单1多1例2。
}了解岩土试验的方法;熟悉岩土试验指标间的关系;熟悉根据岩土特点和工程特点提出对岩土试验和水分析的要求：熟悉岩土试验和水分析成果的应用;熟悉水和土对工程材料腐蚀性的评价方法。
（《岩土勘察规范》第10、11条，《水土试验方法标准》第4、6章，《土工试验方法》第8、9、10、11、14、17、18、19章，《港口勘察规范》第10.7节）1.6原位测试【单12多4例3,5分/年】了解原位测试的方法和技术要求，熟悉其适用范围和成果的应用。
1.7地下水【单8多10例11，5年50分】{地下水的类型及运动规律，单1多5例1；抽水、压水、注水试验，单5例5；水和土对工程材料的腐蚀性评价，单1例2；土的渗透变形判别，单1多2例3} 熟悉地下水的类型和运动规律;熟悉地下水对工程的影响;了解抽水试验、注水试验和压水试验的方法，掌握以上试验成果的应用。
管桩桩身的竖向极限承载力标准值设计值与特征值的关系
与特征值的关系（一）、计算公式：管桩桩身的竖向极限承载力标准值Qpk、桩身竖向承载力设计值Rp与单桩竖向承载力最大特征值Ra的计算：1、管桩桩身竖向承载力设计值Rp的确定：根据03SG409《预应力混凝土管桩》国家标准图集中的说明第6.2.5条的计算式可以计算出桩身竖向承载力设计值Rp：Rp=AfcΨc。
式中Rp—管桩桩身竖向承载力设计值KN；A—管桩桩身横截面积mm2；fc—混凝土轴心抗压强度设计值MPa；Ψc—工作条件系数，取Ψc=0.70 。
2、单桩竖向承载力最大特征值Ra的确定：根据03SG409《预应力混凝土管桩》国家标准图集中的说明第6.2.6条的计算式可以计算出单桩竖向承载力最大特征值Ra：Ra= Rp/1.35。
3、管桩桩身的竖向极限承载力标准值Qpk的确定：第一种确定方法：根据GB50007—2002《建筑地基基础设计规范》附录中单桩竖向桩身极限承载力标准值Qpk=2 Ra。
第二种确定方法：根据以下公式计算Qpk=（0.8fck-0.6σpc）A。
式中Qpk—管桩桩身的竖向极限承载力标准值KN；A—管桩桩身横截面积mm2；fck—混凝土轴心抗压强度标准值MPa；σpc—桩身截面混凝土有效预加应力。
管桩桩身的竖向极限承载力标准值Qpk相当于工程施工过程中的压桩控制力。
4、综合以上计算公式，管桩桩身的竖向极限承载力标准值Qpk、桩身竖向承载力设计值Rp 与单桩竖向承载力最大特征值Ra的关系如下：Ra= Rp/1.35；Qpk=2 Ra=2 Rp/1.35约等于1.48 Rp。
（二）、举例说明：一、例如，根据03SG409《预应力混凝土管桩》国家标准图集标准，现对PC —A500（100）的管桩分别计算管桩桩身的单桩竖向极限承载力标准值、设计值与特征值如下，以验证以上公式的正确性：1、管桩桩身竖向承载力设计值Rp的计算：Rp=AfcΨc=125660 mm2×27.5 MPa×0.7=2419KN；03SG409《预应力混凝土管桩》中为2400 KN，基本相符。
桩承载力总结、群桩效应、减沉桩
S＞D
一般大于6d 一般大于6d
> 6d
承载力： R 群 承载力： 沉降： 沉降：
= nR 单
α
l
S群 = S 单
群桩效应系数： 群桩效应系数：
η =1
D = d + 2l ⋅ tan α
（2）承台底面贴地的情况（复合桩基） 承台底面贴地的情况（复合桩基）
复合基桩：桩基在荷载作用下， 复合基桩：桩基在荷载作用下，由桩和 承台底地基土共同承担荷载， 承台底地基土共同承担荷载，构成复合 桩基。 桩基。复合桩基中基桩的承载力含有承 台底的土阻力。称之为复合基桩。 台底的土阻力。称之为复合基桩。 复合基桩 影响因素：桩顶荷载、 、土质、 影响因素：桩顶荷载、l/d、土质、承台 刚度、及桩群的几何特征。 刚度、及桩群的几何特征。
4.3.3 竖向荷载下的群桩效应
问题
单桩承载力加 起来等于群桩 承载力？ 承载力？
群桩基础中桩的极限承载力确定极为复杂，与桩的间距、 群桩基础中桩的极限承载力确定极为复杂，与桩的间距、 土质、桩数、桩径、 土质、桩数、桩径、入土深度以及桩的类型和排列方式等因 素有关。 素有关。
群桩效应概念： 群桩效应概念：
的影响： 主要影响因素 ③桩距s的影响：→主要影响因素 桩距 的影响 s=3~4d
η ≥1
桩侧土应力叠加，提高侧阻。 桩侧土应力叠加，提高侧阻。 桩端土应力叠加,提高端阻; 桩端土应力叠加,提高端阻;但总 的沉降增加。 的沉降增加。
η p1 桩侧土应力叠加严重， 桩侧土应力叠加严重，桩侧土 下移，降低侧阻。 下移，降低侧阻。 桩端土应力叠加严重,降低端阻; 桩端土应力叠加严重,降低端阻; 总的沉降加剧。 总的沉降加剧。
桩基检测规范之单桩竖向抗拔静载试验

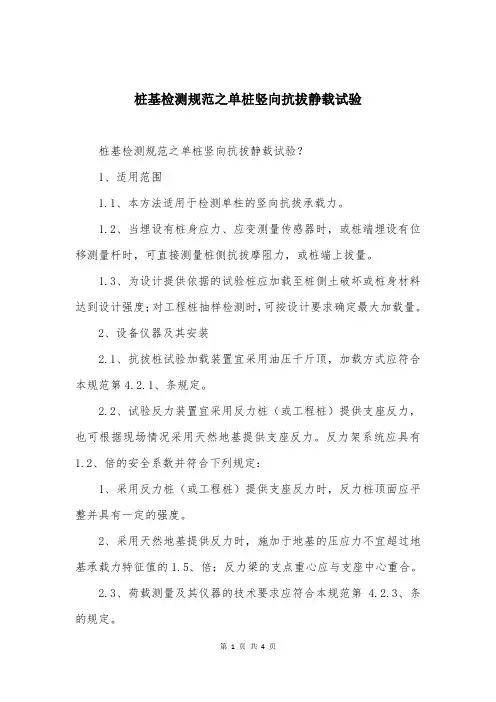

桩基检测规范之单桩竖向抗拔静载试验桩基检测规范之单桩竖向抗拔静载试验？1、适用范围1.1、本方法适用于检测单柱的竖向抗拔承载力。
1.2、当埋设有桩身应力、应变测量传感器时，或桩端埋设有位移测量杆时，可直接测量桩侧抗拔摩阻力，或桩端上拔量。
1.3、为设计提供依据的试验桩应加载至桩侧土破坏或桩身材料达到设计强度；对工程桩抽样检测时，可按设计要求确定最大加载量。
2、设备仪器及其安装2.1、抗拔桩试验加载装置宜采用油压千斤顶，加载方式应符合本规范第4.2.1、条规定。
2.2、试验反力装置宜采用反力桩（或工程桩）提供支座反力，也可根据现场情况采用天然地基提供支座反力。
反力架系统应具有1.2、倍的安全系数并符合下列规定：1、采用反力桩（或工程桩）提供支座反力时，反力桩顶面应平整并具有一定的强度。
2、采用天然地基提供反力时，施加于地基的压应力不宜超过地基承载力特征值的1.5、倍；反力梁的支点重心应与支座中心重合。
2.3、荷载测量及其仪器的技术要求应符合本规范第 4.2.3、条的规定。
2.4、桩顶上拔量测量及其仪器的技术要求应符合本规范4.2.4、条的有关规定。
注：桩顶上拔量观测点可固定在桩顶面的桩身混凝土上。
2.5、试桩、支座和基准桩之间的中心距离应符合表 4.2.5、的规定。
2.6、当需要测试桩侧抗拔摩阻力分布或桩端上拔位移时，桩身内埋设传感器或桩端埋设位移杆应按本规范附录A．执行。
3、现场检测3.1、对混凝土灌注桩、有接头的预制桩，宜在拔桩试验前采用低应变法检测受检桩的桩身完整性。
为设计提供依据的抗拔灌注桩施工时应进行成孔质量检测，发现桩身中、下部位有明显扩径的桩不宜作为抗拔试验桩；对有接头的预制桩，应验算接头强度。
3.2、单桩竖向抗拔静载试验宜采用慢速维持荷载法。
需要时，也可采用多循环加、卸载方法。
慢速维持荷载法的加卸载分级、试验方法及稳定标准应按本规范第4.3.4、条和4.3.6、条有关规定执行，并仔细观察桩身混凝土开裂情况。
单桩竖向承载力特征值计算公式
单桩竖向承载力特征值计算公式单桩竖向承载力特征值计算公式是一种用于估算土层中单桩竖向承载力的标准公式，它可以帮助工程人员快速有效地评估桩末端的竖向承载力。
根据桩的不同形式，单桩竖向承载力特征值计算公式也有不同的形式，主要分为钢筋混凝土桩、钢管桩、木桩三种。
1.钢筋混凝土桩：单桩竖向承载力特征值计算公式为F=0.2Qt×B×D，其中Qt表示桩顶部抗压强度，B表示桩的直径或边长，D表示桩的基底高度。
2.钢管桩：单桩竖向承载力特征值计算公式为F=0.3Qt×D×L，其中Qt表示桩顶部抗拔强度，D表示桩的外径，L表示桩的基底高度。
3.木桩：单桩竖向承载力特征值计算公式为F=0.5Qt×B×D，其中Qt表示桩顶部抗压强度，B表示桩的直径或边长，D表示桩的基底高度。
以上三种桩类型的竖向承载力特征值计算公式不仅反映桩的基础地基条件，还反映桩体结构自身的特性，可以作为建立桩体竖向承载力的重要参考依据。
在计算桩体竖向承载力时，单桩竖向承载力特征值计算公式可以帮助工程人员简化复杂的地质条件和桩体结构影响因素，从而快速有效地确定桩末端的竖向承载力。
在计算桩体竖向承载力时，如果某一项因素出现异常，如桩体结构出现裂缝，此时，工程人员还需要结合实际情况加以修正，以确保桩末端的竖向承载力的精确性。
另外，为了更好地确定桩末端的竖向承载力，还需要对桩体施工过程中发生的变化进行及时跟踪，如桩基础下沉或倾斜度发生变化等。
如果检测发现变化超出了可接受范围，则需要及时采取措施调整桩体竖向承载力，以确保其安全性。
总之，单桩竖向承载力特征值计算公式可以帮助工程人员快速有效地评估桩末端的竖向承载力，并且在计算过程中要结合实际情况加以修正，以确保桩末端的竖向承载力的精确性。
此外，还需要对桩体施工过程中发生的变化进行及时跟踪，以确保桩末端的竖向承载力的安全性。
建筑基桩检测技术规范(JGJ106-2003 )
《建筑基桩检测技术规范》资料编号：JGJ106-2003中华人民共和国行业标准Technical code for testing of buildingfoundation pilesJGJ 106 —2003J 256 —2003中华人民共和国行业标准Technical code for testing of building foundation pilesJGJ 106 —2003批准部门：中华人民共和国建设部实施日期：2003 年7 月1 日中华人民共和国建设部公告第133 号《建筑基桩检测技术规范》的公告:现批准《建筑基桩检测技术规范》为行业标准，编号为JGJ106 —2003，自2003 年7月1 日起实施。
其中，第3.1.1 、4.3.5 、4.4.4 、6.4.6 、8.4.7 、9.2.3 、9.2.4，9.4.2 、9.4.5 、9.4.15 条为强制性条文，必须严格执行。
原行业标准《基桩高应变动力检测规程》JGJ1O6 —97 同时废止。
本规程由建设部标准定额研究所组织中国建筑工业出版社出版发行。
中华人民共和国建设部2003 年3 月21 日前言根据建设部建标[2000 ]284 号文的要求，规范编制组经过广泛调查研究，认真总结国内外桩基工程基桩检测的实践经验和科研成果，并在广泛征求意见的基础上，制定了本规范。
本规范的主要技术内容是：总则、术语和符号、基本规定、单桩竖向抗压静载试验、单桩竖向抗拔静载试验、单桩水平静载试验、钻芯法、低应变法、高应变法、声波透射法等。
本规范由建设部负责管理和对强制性条文的解释，由主编单位负责具体技术内容的解释。
本规范主编单位：中国建筑科学研究院（地址：北京市北三环东路30 号；邮编：100013）本规范参加编写单位：广东省建筑科学研究院上海港湾工程设计研究院冶金工业工程质量监督总站检测中心中国科学院武汉岩土力学研究所深圳市勘察研究院辽宁省建设科学研究院河南省建筑工程质量检验测试中心站福建省建筑科学研究院上海市建筑科学研究院本规范主要起草人：陈凡徐天平朱光裕钟冬波刘明贵刘金砺叶万灵滕延京李大展刘艳玲关立军李荣强王敏权陈久照赵海生柳春季沧江目录1 总则 (8)2 术语、符号 (9)2.2 符号 (10)3 基本规定 (13)3.1 检测方法和内容 (13)3.2 检测工作程序 (14)3.3 检测数量 (15)3.4 验证与扩大检测 (17)3.5 检测结果评价和检测报告 (18)3.6 检测机构和检测人员 (19)4 单桩竖向抗压静载试验 (20)4.1 适用范围 (20)4.2 设备仪器及其安装 (20)4.3 现场检测 (21)4.4 检测数据的分析与判定 (23)5 单桩竖向抗拔静载试验 (25)5.1 适用范围 (25)5.2 设备仪器及其安装 (25)5.3 现场检测 (25)5.4 检测数据的分析与判定 (26)6 单桩水平静载试验 (28)6.1 适用范围 (28)6.2 设备仪器及其安装 (28)6.3 现场检测 (29)6.4 检测数据的分析与判定 (29)7 钻芯法 (32)7.1 适用范围 (32)7.2 设备 (32)7.3 现场操作 (32)7.4 芯样试件截取与加工 (33)7.5 芯样试件抗压强度试验 (34)7.6 检测数据的分析与判定 (34)8 低应变法 (37)8.1 适用范围 (37)8.2 仪器设备 (37)8.3 现场检测 (37)8.4 检测数据的分析与判定 (38)9 高应变法 (41)9.1 适用范围 (41)9.2 仪器设备 (41)9.3 现场检测 (41)9.4 检测数据的分析与判定 (43)10 声波透射法 (48)10.1 适用范围 (48)10.2 仪器设备 (48)10.4 检测数据的分析与判定 (49)附录A 桩身内力测试 (54)附录B 混凝土桩桩头处理 (59)附录C 静载试验记录表 (60)附录D 钻芯法检测记录表 (61)附录E 芯样试件加工和测量 (63)附录F 高应变法传感器安装 (64)附录G 试打桩与打桩监控 (66)G.1 试打桩 (66)G.2 桩身锤击应力监测 (66)G.3 锤击能量监测 (67)附录H 声测管埋设要点 (68)本规范用词说明 (69)1 总则1.0.1 为了确保基桩检测工作质量，统一基桩检测方法，为设计和施工验收提供可靠依据，使基桩质量检测工作符合安全适用、技术先进、数据准确、正确评价的要求，制定本规范。
桩基础教程
桩基础§4.1 概述当建筑场地的浅层土质不能满足建筑物对地基承载力和变形的要求、而又不适宜采取地基处理措施时，就要考虑采用深基础方案了。
深基础主要有桩基础、地下连续墙和沉井等几种类型，其中桩基础是一种最为古老且应用最为广泛的基础形式。
本章着重讨论桩基础的理论与实践。
4.1.1 桩基础的使用桩是设置于土中的坚定或倾斜的柱型基础构件，其横截面尺寸比长度小得多，它与连接桩顶和承接上部结构的承台组成深基础，简称桩基(图4-1)。
承台将杆桩联成一整体，把上部结构传来的荷载转换、调整分配于各桩，由穿过软弱土层或水的桩传递到深部较坚硬的、压缩性小的土层或岩层。
桩所承受的轴向荷载是通过作用于桩周土层的桩侧摩阻力和桩端地层的桩端阻力来支承的，而水平荷载则依靠桩侧土层的侧向阻力来支承。
一般说来，下列情况可考虑采用桩基础方案：①天然地基承载力和变形不能满足要求的高重建筑物；②天然地基承载力基本满足要求、但沉降量过大，需利用桩基减少沉降的建筑物，如软土地基上的多层住宅建筑，或在使用上、生产上对沉降限制严格的建筑物；③重型工业厂房和荷载很大的建筑物，如仓库、料仓等；④软弱地基或某些特殊性土上的各类永久性建筑物：⑤作用有较大水平力和力矩的高耸结构物(如烟囱、水塔等)的基础，或需以桩承受水平力或上拔力的其他情况；⑥需要减弱其振动影响的动力机器基础，或以桩基作为地震区建筑物的抗震措施；⑦地基土有可能被水流冲刷的桥梁基础；⑧需穿越水体和软弱土层的港湾与海洋构筑物基础，如栈桥、码头、海上采油平台及输油、输气管道支架等。
4.1.2 桩基础的类型根据承台与地面相对位置的向低，桩基础可分为低承台桩基和高承台桩基两种。
低承台桩基的承台底面位于地面以下，而高承台桩基的承台底面则高出地面以上，如图4-1所示。
4.1.3 桩基设计原则桩基是由桩、土和承台共同组成的基础，设计时应结合地区经验考虑桩、土、承台的共同作用。
出于相应于地基破坏时的桩基极限承载力甚高，同时桩基承载力的取值在一定范围内取决于桩基变形量控制值的大小，也就是说，大多数桩基的首要问题是在于控制其沉降量。
桩承载力总结、群桩效应、减沉桩
一般大于6d
> 6d
承载力： R群 nR单
l
沉降：
S群 S 单
群桩效应系数：
1
D
D d 2l tan
（2）承台底面贴地的情况（复合桩基）
复合基桩：桩基在荷载作用下，由桩和
承台底地基土共同承担荷载，构成复合
桩基。复合桩基中基桩的承载力含有承 台底的土阻力。称之为复合基桩。
目前工程上考虑群柱效应的方法有两种： 一种是以概率极限设计为指导，通过实测资料的统计分析 对群桩内每根桩的侧阻力和端阻力分别乘以群桩效应系数。 《桩基规》 另一种是把承台、桩和桩间土视为一假想的实体基础，进 行基础下地基承载力和变形验算。《地基基础设计规范》
4.3.4 减沉桩基
减沉桩基概念 减沉桩基设计：
土
桩土相对 变形小
沉降：
S群 S 单
群桩效应系数：
1
岩石
2.摩擦型群桩基础：
（1）承台底面脱地的情况（非复合桩基）
① 承台刚度的影响
F
G
趋势
实 际 分 布
②基土性质的影响 挤土桩（s=3~4d）： 砂土,非饱和土和一般粘性土,填土有挤 密作用,使承载力增加。 饱和粘土,超静孔压积累,地面上浮,先 入桩上浮,土层扰动,使承载力降低。
探头阻力加权平均值，再与桩端平面以下1d范围内的探头阻力进行平均；
a
桩端阻力修正系数，对粘性土、粉土取2/3，饱和砂土取1/2；
f ai 第i层土的探头平均侧阻力（KPa）；
u p 桩的周长；
i 第i层土桩侧阻力综合修正系数，按下式计算：
粘性土：
i 10.04( f ai )
体临空面。
单桩竖向极限承载力标准值与设计值
单桩竖向极限承载力标准值与设计值哎呀，说到单桩竖向极限承载力标准值与设计值这个话题，我就觉得头疼。
毕竟这可是涉及到咱们国家基础设施建设的重要问题啊！不过，既然咱要聊聊这个话题，那我就尽量用大白话给大家讲讲吧。
咱们得明白什么是单桩竖向极限承载力标准值。
简单来说，这个值就是衡量一根桩子能够承受的最大重量。
而设计值呢，就是工程师在设计的时候，根据实际情况给这个桩子预留的一个最大承重范围。
这两者之间的关系可大了去了，搞不好就会出事故哦！为啥要把单桩竖向极限承载力标准值和设计值弄得这么重要呢？原因很简单，因为基础设施建设可不是小事。
咱们国家的高速公路、高铁、桥梁等等，都是需要这些桩子来支撑的。
如果桩子的承重能力不够，那后果真是不堪设想啊！如何保证桩子的承重能力呢？这就需要咱们国家的建筑工程师们来发挥他们的智慧了。
他们会根据各种因素，比如地质条件、气候条件等等，来计算出最合适的桩子类型和尺寸。
再根据实际情况，给这个桩子预留一定的安全系数。
这样一来，即使出现了极端情况，也能够保证基础设施的安全运行。
当然啦，咱们国家的建筑工程师们可不是吃素的。
他们在历史上可是创造了不少传奇故事。
比如说，咱们国家的万里长城，就是在几千年前就开始修建的。
那时候的建筑材料可没有现在这么先进，但是我们的祖先们还是凭借着他们的智慧和毅力，把长城修建成了世界上最长的城墙。
这可真是让人敬佩不已啊！说了这么多，相信大家对单桩竖向极限承载力标准值和设计值这个话题已经有了一定的了解。
其实，这个话题还涉及到很多其他的方面，比如说材料科学、地质学等等。
如果大家感兴趣的话，可以去查阅一些相关的资料，了解更多关于这个话题的知识。
单桩竖向极限承载力标准值和设计值这个问题可是关乎到国家基础设施建设的安全哦！我们每个人都应该关注这个问题，为我国的基础设施建设贡献自己的一份力量。
毕竟，一个国家的发展离不开基础设施的支持嘛！。
基础工程-第4章 桩基础-
桩顶荷载一般包括轴向力、水平力和力矩，为简化 起见，在研究桩的受力性能及计算桩的承载力时，对 竖向受力情况单独进行研究。
4.3.1 桩的荷载传递
竖向荷载施加于桩顶时，桩身的上部 首先受到压缩而发生相对于土的向下位 移，于是桩周土在桩侧界面上产生向上 的摩阻力；荷载沿桩身向下传递的过程 就是不断克服这种摩阻力并通过它向土 中扩散的过程 。 如果桩侧摩阻力不足以抵抗竖向荷载， 一部分竖向荷载将传递到桩底，桩底持 力层也将产生压缩变形，故桩底土也会 对桩端产生阻力。
4.4 单桩竖向承载力的确定
单桩的承载力： 是指单桩在竖向荷载作用下，不丧失稳定性、不产生过 大变形时的承载能力。 单桩的竖向承载力主要取决于两方面： 一是地基土对桩的支承能力； 二是桩身的材料强度。 一般情况下，桩的承载力由地基土的支承能力所控制， 材料强度往往不能充分发挥，只有对端承桩、超长桩以及 桩身质量有缺陷的桩，桩身材料强度才起控制作用。
（1）静载荷试验装置及其方法：
试验装置主要由加荷稳压、提供反力和沉降观测三部分组成。
主梁
千斤顶 百分表 次梁 锚筋 锚桩
基准柱
试验时加载方式通常 有慢速维持荷载法、快 速维持荷载法、等贯入 速率法、等时间间隔加 载法以及循环加载法。 锚桩桁架法 工程中最常用的是慢速维持荷载法，即逐级加载，每级 加载值为单桩承载力特征值的1/8-1/5，当每级荷载下桩顶 沉降量小于0.1mm/h时，则认为已趋于稳定。然后施加下 一级荷载直到试桩破坏，再分级卸载到零。
4.3 竖向荷载下单桩的工作性能
本节重点： 竖向荷载作用下单桩的工作性能。
本节难点： 单桩的破坏模式已及单桩承载力的确定。
4.3 竖向荷载下单桩的工作性能
单桩工作性能的研究是单桩承载力分析理论的基础， 通过桩土相互作用分析，了解桩土间的传力途径和单 桩承载力的构成及其发展过程，以及单桩的破坏机理 等，对正确评价单桩承载力设计值具有一定的指导意 义。
基础工程第四章桩基础(1)
方法1. 静载荷试验（实图） 静载荷试验是评价单桩
承载力诸法中可靠性较高的 一种方法。
缺点： 时间长；费用高。 广东最大可加载3000t。
主梁
次梁
加压
千斤顶 沉降 观测点
试验桩
(a)
锚桩 (4根)
重物
支墩
千斤顶 加压
沉降 观测点
试验桩
(b)
图4－11 单桩静载荷试验的加荷装置
(a)锚桩横梁反力装置；(b)压重平台反力装置
甲级、丙级以外的建筑；
丙级 场地和地基条件简单、荷载分布均匀的七层及七层以的一般建筑 。
功能重要、荷载大、重心高、风载和地震作用效应大 荷载和刚场度地分、布环极境为条不件均特，殊对差异沉降适应能力差
第4章 桩基础
（三）桩基计算规定 1、应根据桩基的使用功能和受力特征分别进行桩基的
竖向承载力和水平承载力计算； 2、桩身（含桩身压曲、钢管桩局部压曲）和承台结构
二、桩基设计原则 （一）桩基的极限状态
1.承载能力极限状态 ：对应于桩基达到最大承载力导致整体 失稳或发生不适于继续承载的变形。
2.正常使用极限状态：对应于桩基达到建筑物正常使用所规定 的变形限值或达到耐久性要求的某项 限值。
第 4章 桩 基 础
（二）建筑桩基设计等级划分
设计
建筑类型
等级
甲级 乙级
承载力计算； 3、软弱下卧层验算； 4、坡地、岸边桩基整体稳定性验算；
5、抗浮、抗拔桩基的抗拔承载力（基桩和群桩）验算；
6、抗震设防区抗震承载力验算。
第4章 桩基础
（四）应计算沉降的桩基 1、设计等级为甲级的非嵌岩桩和非深厚坚硬持力层
的建筑桩基 ； 2、设计等级为乙级的体型复杂、荷载分布显著不均匀
桩的竖向承载力计算ppt
4.单桩的破坏模式 破坏模式分为如下3种情形：
(2)整体剪切破坏
※荷载--沉降(Q-S)关系曲线的特征：呈“急进破坏”的陡降
型
※破坏模式特点：当具有足够强度的桩穿过抗剪强度较低的
土层，达到强度较高的土层，且桩的长度不大时，桩在轴
向荷载作用下，由于桩底上部土层不能阻止滑动土楔的形
成，桩底土体形成滑动面而出现整体剪切破坏。此时桩的
——混凝土构件稳定系数。对低承台桩基，考虑土的侧向
约束可取ψ=1.0；但穿过很厚软粘土层和可液化土层的端承 桩或高承台桩基，其值应小于1.0；
fc——混凝土的轴心抗压强度设计值(kPa)；
f
— —纵向钢筋的抗压强度设计值(kPa)；
y
Ag——纵向钢筋的横截面面积(m2) ψc—工作条件系数，预制取0.75，灌注取0.6~0.7。
岩3.7m 和新鲜泥 质砂岩2.0m的灌
2
1000 淤泥
4
注桩的实测荷载
6
传递曲线。
8
粗砂
10
可见，即使对于 亚粘土
12
长径比>15～20 泥质砂岩
14
的嵌岩桩，也属 残积土
16
风化
于摩擦型桩，其 泥质
18
砂岩
桩端总阻力也较 泥质
20
小。
砂岩
z(m)
3.桩侧摩阻力和桩端阻力
（1）桩侧摩阻力
1）桩侧摩阻力产生的原因：桩土相对位移（桩对 土的位移、桩身压缩）；
20
3.桩侧摩阻力和桩端阻力
（2）桩端阻力
随持力层密度 的提高、上覆 荷载的减小而
1）产生原因：桩端土压缩
增大。
2）端阻深度效应 桩端阻对应的δu数值： 端承力与深度有关，存在临界深度
桩的竖向承载力详解
影响荷载传递(chuándì)的因 素 ✓桩与桩侧土的相对刚度 ✓ 定义为桩与桩侧土的压缩模量或变形模量之比 。当 增大，桩端阻力也增大；反之．桩端阻力分 担的荷载比例降低。对于 ≤10的中长桩，桩端 阻力接近于零。这说明对于碎石桩、灰土桩等低刚 度桩组成的基础，应按复合地基原理设计。
取微桩段上力的平衡
Q
条件，可得到(dé dào)
桩侧阻力qs与桩身轴
s0
力N(z)的关系：
q s ( z )d d z N ( z ) d N ( z ) N ( z ) 0
x
x dz
qs(z)
l
N(z)+dN(z)
sp qp
z
qs(z)
1
d
dN dz
桩荷载传递的 基本微 分方程
桩侧单位面积的极限摩阻力取决于桩土间
的剪切强度。按库仑强度理论得知:
（4—7）
式中： ——桩侧单位面积的极限摩阻
力（桩土间剪切面上的抗剪强度）（kPa）；
——土的水平应力及竖向应力（KPa）；
——桩、土间的粘结力(KPa)及摩擦角；
——土的侧压力系数。
第十四页，共56页。
☼单桩承载力Q 特u征值Q 为s：uQbuG
☼
Ra
Qu 2
第二十九页，共56页。
☼ 按土的抗剪强度指标确定 ☼ （2）粘性土中单桩的承载力 ☼ 对于正常固结、弱固结或灵敏粘性土中的桩： ☼
☼式中右侧两Q u 项 分u 别p 与 c al和ii c uN 对c 应A b 。
☼式中： 应为桩Q底su 以上Q3bu 倍桩径至桩底以下一倍
单桩竖向承载力特征值计算
单桩竖向承载力特征值计算根据《简明施工计算手册（第三版）》单桩承载力计算：（p320—p326）1.一般直径竖向承载力特征值，可按下式计算：p pa i sia p pk sk a A q l q Q Q R +=+=∑μ其中，sk Q ：单桩总侧阻力特征值；pk Q ：单桩总端阻力特征值；p μ：桩身周长；sia q ：桩第i 层土的侧阻力特征值——（查表5-15）（p321）修正系数0.8：1q =36K ，2q =20KN ，3q =116kN ；i l ——土层厚度；p A ——桩端面积pa q ——极限端阻力特征值——查表（5-16）（p322），得8400。
一、圆桩：（R=15）0.943×（2.5×36×0.8＋2.5×0.8×20＋1×2×116）＋8400×A=808.8kN二、方桩：（A=0.3×0.3）4×0.3×（2.5×36×0.8＋25×0.8×20＋1×2×116）＋8400×A=273.6＋1029.6=1303.2kN2.大直径（mm d 800≥）单桩竖向承载力特征值，可按下式计算：p pa P i sia si p pk sk a A q l q Q Q R ’ψψμ+=+=∑其中，sk Q ：单桩总侧阻力特征值，这里我们使用端承桩sk Q 为0忽略不计； pk Q ：单桩总端阻力特征值；p μ：桩身周长；sia q ：桩第i 层土的侧阻力特征值——（查表5-15）（p321）；i l ——土层厚度；p A ——桩端面积，p A =N 221⎪⎭⎫ ⎝⎛ pa q ——极限端阻力特征值——查表（5-16）（p322）；‘sia q ——桩侧第i 层土的侧阻力特征值——（查表5-15）（p321）； ‘pa q ——桩径为800mm 的端阻力特征值，可采用深层载荷板试验确定，这里我们查表（5-17）取值2500；si ψ、P ψ——大直径桩侧阻、端阻尺寸效应系数，按表（5-18）（p324）取值P ψ端阻尺寸效应系数318.0⎪⎭⎫ ⎝⎛D 。
单桩竖向极限承载力计算例题
单桩竖向极限承载力计算例题
单桩竖向极限承载力计算例题如下:
假设单桩打入地壳深处,埋置深度为8米,打入打入土中直径为2米,桩身强度为AKN/m,打入土中的应力为γ。
要求该单桩竖向极限承载力的计算结果。
首先计算出桩的几何参数:
- 桩的打入深度为8米。
- 桩的直径为2米。
- 桩的打入体积为:V = πr2h = π(2/2)2h = 2πh = 4.14×10-4m3。
- 桩身长度为L,单位为米。
接下来,计算桩的应力:
-γ = [9.8(d-2) + 1.5]/(2×d) = [9.8(8-2) + 1.5]/(2×8) ≈6.3
- 应力是桩承载力的极限值,单位为MPa。
最后,计算单桩竖向极限承载力:
- 单桩竖向极限承载力为:N = (γ×AKN/m)÷(2×L) = (6.3×104×AKN/m)÷(2×8) = 26300 newtons(牛顿)。
因此,该单桩竖向极限承载力为26300牛顿。
静载检测规范123
浅层平板载荷试验要点C.0.1条地基土浅层平板载荷试验可适用于确定浅部地基土层的承压板下应力主要影响范围内的承载力。
承压板面积不应小于0.25m2，对于软土不应小于0.5m2。
C.0.2条试验基坑宽度不应小于承压板宽度或直径的三倍。
应保持试验土层的原状结构和天然湿度。
宜在拟试压表面用粗砂或中砂层找平，其厚度不超过20mm。
C.0.3条加荷分级不应少于8级。
最大加载量不应小于设计要求的两倍。
C.0.4条每级加载后,按间隔10、10、10、15、15min，以后为每隔半小时测读一次沉降量，当在连续两小时内，每小时的沉降量小于0.1mm时，则认为已趋稳定,可加下一级荷载。
C.0.5条当出现下列情况之一时，即可终止加载：1.承压板周围的土明显地侧向挤出；2.沉降s急骤增大，荷载-沉降(p-s)曲线出现陡降段；3.在某一级荷载下，24小时内沉降速率不能达到稳定；4.沉降量与承压板宽度或直径之比大于或等于0.06。
当满足前三种情况之一时，其对应的前一级荷载定为极限荷载。
C.0.6条承载力特征值的确定应符合下列规定：1.当p-s曲线上有比例界限时，取该比例界限所对应的荷载值；2.当极限荷载小于对应比例界限的荷载值的2倍时，取极限荷载值的一半；3.当不能按上述二款要求确定时，当压板面积为0.25-0.50m2，可取s/b=0.01-0.015所对应的荷载，但其值不应大于最大加载量的一半。
C.0.7条同一土层参加统计的试验点不应少于三点，当试验实测值的极差不超过其平均值的30%时，取此平均值作为该土层的地基承载力特征值f ak。
附录D 深层平板载荷试验要点D.0.1条深层平板载荷试验可适用于确定深部地基、土层及大直径桩桩端土层在承压板下应力主要影响范围内的承载力。
D.0.2条深层平板载荷试验的承压板采用直径为0.8m的刚性板，紧靠承压板周围外侧的土层高度应不少于80cm。
D.0.3条加荷等级可按预估极限承载力的1/10~1/15分级施加。
灌注桩竖向承载力特征值计算表
0
0
0.83 1.23 0.67
0
3.83 5.37 1.53
<2-5> 粗(砾)砂
30
4.57 5.9 7.85 6.4 2.4
0
6.5
0
4.3 5.3 7.8 5.93 6.17 4.63 4.2
<2-6> 淤泥质土
8
0
0
0
0
0
0
0
0
0
0
1.53
0
0
0
0
<2-7> 粉质粘土
18
0
0
0
0
4.5
0
0
10
10
10
10
单桩竖向承载力特征值 Ra平均值＝
465
kN,
单桩竖向承载力特征值 Ra最小值＝
303
kN,
实取单桩竖向承载力特征值 Ra(kN)＝
300
0
0
0
0
0
0
0
0
0
0
0
0
0
0
0
<3>
粉质粘土
32
0.1
0
4.5 3.55 3.75 1.95 0.9 3.7 0.4 0.4 5.48
0
3.85 2.27 1.87
u∑qsia*li
377.2 280.2 379.8 378.6 377.6 358.0 353.6 368.9 326.7 273.2 384.1 303.3 382.4 379.0 369.5
qpa(kPa)=
3000.0
3000.0 3000.0
3000.0
