400米田径场画法
国际田联400m标准跑道画线图-37.98
400m 栏 第2栏 起点 1500m
起点 200m
200
C
接力区黄色 加速区蓝色 4x100m 接力第3棒 (接力区中点与 200m起点重合) 400m 栏 第6栏
起点 200m
400m 栏 第5栏
障碍跑 第3栏
400m 栏 第4栏
400米标准跑道 缩写 ST ZE ZM ZS ZA
起点 接力区前沿(ZM前10m) 接力区中点 接力区后沿(ZM后10m) 加速区起点(ZS后10m,4x100m)
m 37.898 38.198 80.000 119.060 120.003 398.120 400.005 1.220 200 400 800 4x400 实跑线长度 画线图 区域 C A A A
梯形起跑线,单位:m测量线距分道线0.20m(跑道宽1.22m) 分道跑的 弯道数 1 2 1 3 第2道 3.521 7.043 3.529 10.572 第3道 7.354 14.708 7.388 22.096 第4道 11.187 22.374 11.266 33.640 第5道 15.020 30.039 15.162 45.201 第6道 18.852 37.705 19.075 56.780 第7道 22.685 45.370 23.007 68.377 第8道 26.518 53.036 26.957 79.993
B
障碍跑 第1栏
400m 栏 第9栏
障碍跑 第5栏
400m 栏 第10栏
起点 400m 800m 4x100m 4x400m
接力区前沿 第一道与不分道
A
4x 400
1
800
1 2 3
400
2 3 4 5 6 7 8
400米标准田径场的最新画线方法
400米标准田径场的最新画线方法(七)分类:专业技术| 标签:田径场地2011-06-12 18:52阅读(1900)评论(0)400米标准田径场的最新画线方法(七)——弧形起跑线的画法《田径场地设施标准手册2008》版中的“国际田联400米标准跑道画线图”(图2.2.1.6a)中,弧形起跑线分为三种:一是常规起跑线;二是分组起跑线;三是抢道线。
在一般田径场地,如大中学校田径场和地市级体育中心田径场,常常出现弧形起跑线画错或画不规范的问题,现采用对错对比的方式,说明弧形起跑线的正确画法,仅供参考。
1.常规起跑线在终点线(第1曲直段)前后有2000米、10000米、1英里(我国一般不设置此项目)、2000米障碍赛跑的弧形起跑线(见图三)。
在第2曲直段后有1500米的弧形起跑线(见图四)。
在第3曲直段前后有1000米、3000米、5000米、3000米障碍赛跑的弧形起跑线(见图五)图三图四图五在弯道上的常规起跑线有终点线(第1曲直段)前的2000米、10000米和第3曲直段前的1000米、3000米、5000米的弧形起跑线,这两条弧形起跑线是完全相同的,只是前者以终点线后沿为基线,后者以第3曲直段理论分界线为基线,所用数据和画线方法均相同。
修建内突沿的田径场的周长是建筑半径(36.50m)加0.30m(36.80m)进行计算,如果不修建内突沿,建筑半径必需改为36.60m,计算时是建筑半径(36.60m)加0.20m(36.80m)进行计算。
计算画线数据时,都是按照此原则进行的。
正因为此,弯道上的常规弧形起跑线不是在内突沿外沿处直接起弧线,而是先沿终点线后沿/第3曲直段理论分界线截取0.30m,向前画0.05m宽的白线,再从此点开始起弧。
在实际的画线中,很多场地是直接起弧(见图六)。
正确的画法见图七。
图六图七在直道上的常规起跑线有终点线(第1曲直段)后的1英里(在我国一般不设置此项目)、2000米障碍赛跑的弧形起跑线,第2曲直段后的1500米的弧形起跑线,第3曲直段后的3000米障碍赛跑的弧形起跑线。

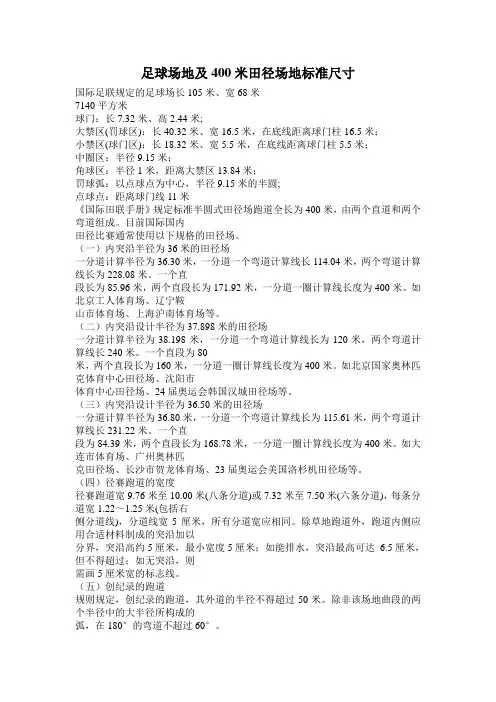

足球场地及400米田径场地标准尺寸计算及画法
足球场地及400米田径场地标准尺寸国际足联规定的足球场长105米、宽68米7140平方米球门:长7.32米、高2.44米;大禁区(罚球区):长40.32米、宽16.5米,在底线距离球门柱16.5米;小禁区(球门区):长18.32米、宽5.5米,在底线距离球门柱5.5米;中圈区:半径9.15米;角球区:半径1米,距离大禁区13.84米;罚球弧:以点球点为中心,半径9.15米的半圆;点球点:距离球门线11米《国际田联手册》规定标准半圆式田径场跑道全长为400米,由两个直道和两个弯道组成。
目前国际国内田径比赛通常使用以下规格的田径场。
(一)内突沿半径为36米的田径场一分道计算半径为36.30米,一分道一个弯道计算线长114.04米,两个弯道计算线长为228.08米。
一个直段长为85.96米,两个直段长为171.92米,一分道一圈计算线长度为400米。
如北京工人体育场、辽宁鞍山市体育场、上海沪南体育场等。
(二)内突沿设计半径为37.898米的田径场一分道计算半径为38.198米,一分道一个弯道计算线长为120米,两个弯道计算线长240米。
一个直段为80米,两个直段长为160米,一分道一圈计算线长度为400米。
如北京国家奥林匹克体育中心田径场、沈阳市体育中心田径场、24届奥运会韩国汉城田径场等。
(三)内突沿设计半径为36.50米的田径场一分道计算半径为36.80米,一分道一个弯道计算线长为115.61米,两个弯道计算线长231.22米。
一个直段为84.39米,两个直段长为168.78米,一分道一圈计算线长度为400米。
如大连市体育场、广州奥林匹克田径场、长沙市贺龙体育场、23届奥运会美国洛杉机田径场等。
(四)径赛跑道的宽度径赛跑道宽9.76米至10.00米(八条分道)或7.32米至7.50米(六条分道),每条分道宽1.22~1.25米(包括右侧分道线),分道线宽5厘米,所有分道宽应相同。
除草地跑道外,跑道内侧应用合适材料制成的突沿加以分界,突沿高约5厘米,最小宽度5厘米;如能排水,突沿最高可达 6.5厘米,但不得超过;如无突沿,则需画5厘米宽的标志线。
400米田径运动场地画法
400米田径运动场地第一讲径赛场地(1)教学目的和任务:1,了解半圆式田径场的结构2,掌握标准半圆式田径场跑道的计算3,熟练掌握起跑线前伸数的计算一、半圆式田径场的结构半圆式田径场的跑道是由两个半径相等的半圆弯道和两个相等的直段组成.(一)纵轴线纵轴线又称中线.它处于田径场正中,把整个田径场按纵轴方向分成相等的两部分.这条线是设计和修建田径场的基本线,线上有中心点和两弯道的圆心.(二)中心点中心点是整个田径场的中心,位于纵轴线的中点,它是确定两端弯道圆心的基准点.田径场建成后,应以固定标志标出来,以备使用.(三)圆心半圆式田径场有两个圆心,都在纵轴线上,与中心点距离相等.它是弯道内突沿,外突沿和各分道线的圆心.应以固定标志标出来,以备使用.(四)内突沿和外突沿跑道的内突沿和外突沿是跑道的内边和外边.突沿高和宽都是5厘米,突沿的宽度不计入跑道的宽度之内.(五)直,曲段分界线直,曲段分界线是通过圆心,垂直于纵轴线,把跑道的直段和曲段分开的线.通常把终点处的直,曲段分界线叫第一直,曲段分界线,然后按逆时针方向排列,依次为第二,第三,第四直,曲段分界线.直段是指两个弯道间的直跑道,田径场有两个直段,一个直段长等于两个圆心之间的距离,直道是直段和直段两端延长的一段跑道的总称.标准半圆式田径场的直道长度不得少于140米.(七)分道宽和跑道宽分道宽是指各条分道的宽度.标准田径场或正规比赛时,田径竞赛规则规定分道宽为1.22米或1.25米.跑道宽是指内突沿和外突沿之间的宽度,也称跑道总宽.(八)分道线分道线是把跑道划分为各条分道的线,线宽5厘米,包括在里侧分道的宽度之内.(九)计算线计算线是计算跑道周长和各条分道周长的线,在跑道上并不画出来.田径竞赛规则规定,第一道周长的计算线是距离内突沿的外沿0.30米处,其余各条分道的周长计算线是距离里侧分道线的外沿0.20米处.二、标准半圆式田径场跑道的计算标准半圆式田径场第1分道周长400米,它的半径有不同的设计方案,常用的有36米,36.50米,37.898米等.这些都是国际田联批准使用的标准半圆式田径场.下面就以36米半径的田径场为例讲解跑道的计算.(一)跑道周长的计算1.弯道长的计算半圆式田径场的两个弯道长度之和,正好等于一个圆的圆周.根据圆周公式C=2πr,则第一分道两个弯道的长为:2×3.1416×(36+0.30)m=228.08m一个弯道长为228.08/2=114.04m两个直段长=跑道全长-两个弯道长=400m-228.08m=171.92m一个直段长为171.92/2=85.96m3.跑道全长计算跑道全长=两个弯道长+两个直段长=228.08+171.92=400m(二)各分道弯道长度的计算田径竞赛规则规定,第一分道计算线是距离内突沿外沿0.30米处计算,其余各条分道计算线是距离里侧分道线外沿0.20米处计算.根据圆周公式C=2πr,因此,各分道两个弯道的计算线长为:第1分道(C1)=2π(r +0.30)=228.08米第2分道(C2)=2π[r+(1×1.22)+0.20]=235.12米第3分道(C3)=2π[r+(2×1.22)+0.20]=242.78米第4分道(C4)=2π[r+(3×1.22)+0.20]=250.45米由以上计算,可得出计算N道弯道周长的公式:第N分道(Cn)= 2π[r+(n-1)d+0.20](三)起跑线前伸数的计算通过上述各条分道弯道周长的计算,我们看到第1分道弯道周长为228.08米,第2分道弯道周长为235.12米.第2分道弯道周长比第1分道弯道周长长7.04米.为了使第2分道以后各条分道运动员在比赛时所跑的距离与第1分道运动员所跑的距离相等,第2分道以后各条分道的起点必须向前伸出一段距离.这种与第1分道相比所应向前伸出的距离,叫起跑线前伸数.起跑线前伸数的计算方法如下:Wn=2π[r+(n-1)d+0.20]- 2π(r +0.30)=2π[(n-1)d –0.1]以上是计算两个弯道起跑线前伸数的公式.若分道跑1个弯道或3个弯道,计算起跑线前伸数的公式分别为:Wn =π[(n-1)d –0.1] (1个弯道)Wn =3π[(n-1)d –0.1] (3个弯道)第二讲径赛场地(2)教学目的和任务:1,掌握切入差的计算方法2,掌握标准半圆式田径场跑道的画法3,熟练掌握正弦丈量法及余弦丈量法的计算(四)切入差的计算有的径赛项目,要求运动员先分道跑,跑完一定距离到抢道标志线后,再采用不分道跑.这样,外道运动员向里道切入时就要比第一分道运动员多跑一点距离,这段距离就叫切入差.切入差的计算如下:CEW为第五道运动员的切入差.已知:AC=AB=DE AD=BE 求CE的长解:根据勾股定理DC =AC -AD则DC= AC -AD由于CE=DE-DC所以CE=DE- AC -AD根据上述结论,我们得出以下求切入差的公式:K=S-S [(n-1)d-0.10]此公式适用于计算任何半径,任何分道宽和任何分道的切入差.部分分道跑的项目,确定起跑线位置,应将切入差加入起跑前伸数内.(五)弯道上长度的丈量和计算半圆式田径场跑道,由两个相等的直段和两个半径相等的弯道构成丈量直道上的长度比较容易,不需计算,可以用钢尺或皮尺沿内突沿或分道线丈量,丈量弯道就比较麻烦.目前弯道上长度的丈量方法较多,但直接丈量法准确性较差,经纬仪测量法计算和测量角度较麻烦.对跑道丈量的要求是准确,简便和从实际出发.下面介绍两种已知弯道上的长度,然后再以弦长去丈量弯道的方法.1.正弦丈量法.2. 余弦丈量法1. 正弦丈量法的计算正弦丈量法也叫直弦丈量法,它是一种已知弧长,然后用正弦定理计算其弦长,再以弦量弧进行丈量弯道上长度的方法.2.余弦丈量法的计算余弦丈量法是根据在任意三角形中,已知两边的它们的夹角,应用余弦定理计算角度的对边长度来丈量弯道上长度的方法.余弦丈量法只要有一个丈量基准点,就可以计算和向外丈量各条分道上所需要的位置,也称放射丈量法,它是高效的丈量方法,因此广为采用.举例说明余弦丈量法的计算.三、跑道的画法在举行田径运动竞赛和测验之前,要进行田径场跑道的画线工作.为了使画线工作做得迅速,准确,画线前应了解场地的情况,掌握和计算好各种需要丈量的数据,同时也要准备好画线器材,这样有利于画线工作的进行.(一)分道线的画法画分道线,应以跑道内突沿外沿为基准,各分道线都是用5厘米的白灰色线画成.标准场地或正规比赛,分道宽应为1.22米或1.25米.在画直段分道线时,以内突沿外沿为基准,在直,曲段分界线上,从里向外,每隔1个分道宽做一标记点.然后用丈量尺或绳拉线画出5厘米宽的白灰色线,即为直段分道线.画弯道分道线时,一般先用特制的钉耙画出标记线,然后,再沿标记线画出5厘米宽的白灰线.注意在用钉耙画线时,钉耙的横梁要指向圆心.(二)分道跑项目起跑线和终点线地段的画法为了便于竞赛工作的进行,田径场终点通常是固定不变的.一般都把终点放在第1直,曲段分界线上.为了便于裁判工作,在终点线后面,每隔1米画一条与终点线平行的线,共画5条,在第1个平行线内,还应用白灰色线标出各分道的道次数.分道跑或部分分道跑项目起跑线,画现时,应注意使各起跑线的延长线通过弯道的圆心.(三)不分道跑项目起跑线的画法径赛中的1500米,3000米,5000米,10000米跑等项目的比赛是不分道跑的.起跑时,为了使所有运动员在到达终点时所跑的距离相等,因此起跑线必须画成一条弧线.由于这些项目有的是起跑后进入直道的,有的是起跑后进入弯道的,因此起跑线的画法也是不同.1.起跑后进入直道项目起跑线的画法标准半圆式田径场上的1500米跑比赛是起跑后进入直道的,其起跑线画法是以第三直,曲段分界线上离内突沿外沿30厘米处为圆心,向后以100米为半径画弧与跑道内,外突沿相交,以弧线为起跑线后沿画5厘米宽的白灰线即为1500米跑起跑线.用同样方法,以103米为半径再画虚线,就是1500米跑起跑的集合线.另外,还有两种画法2.起跑后进入弯道项目起跑线的画法标准半圆式田径场上的3000米,5000米10000米跑比赛是起跑后进入弯道的.为了使所有运动员所跑的距离相等,起跑线应为弧线,画线时,可采用正弦点连接法或余弦点连接法.(四)抢道标志线的画法在标准半圆式田径场举行正规比赛时,800米跑和4×400米接力跑都是先分道跑,后并道跑.运动员必须先分道后切入.画法是:以直段长为半径,在第二直,曲段分界线处画弧与跑道内,外突沿相交,然后以此线为后沿画5厘米宽的白灰线便是抢道标志线.(五)接力区的画法接力区的画法为先在跑道或各条分道上量出各棒距离的起点,然后在第2,3,4棒起点的前,后10米处各画5厘米宽的白灰线构成接力区.接力区为20米,前面的线叫接力区前沿,后面的线叫接力区后沿.线包括在接力区内.4×100米接力还应在各条分道接力区后沿的10米处画出一条虚线为预跑线,预跑线宽5厘米,不包括在10米预跑区内.第三讲非标准田径场跑地的设计及田赛场地教学目的和任务:1,了解田赛场地的计算方法2,掌握非标准田径场跑地的设计步骤3,熟练掌握田赛场地的画法四、非标准田径场跑地的设计有的学校,由于受场地面积的限制,不具备修建标准田径场的条件,就只能就地设计,修建非标准的小型田径场.小型田径场的设计方案一般有半圆式和四角式两种,采用什么方案要根据空地的实际情况而定.凡空地长与宽比例接近2比1或3比2的,可以设计半圆式田径场;凡空地长与宽比例接近1比1或4比3的,可以设计四角式田径场.这里我们只学习小型半圆式田径场.设计小型田径场时,一般都应把第1分道计算线的长度定为整数.这样有利于教学,训练,竞赛和锻炼活动的进行.设计小型田径场,应根据空地条件和需要,确定好分道数和分道宽.尽可能设6条以上分道,分道宽1.22米或1.25米;如条件不允许,分道数不少于4条,宽1米.设计小型田径场时,还应考虑场地周围的环境,四周留有一定余地,以便参观比赛使用.余地最少1米以上.(一)小型半圆式田径场的设计步骤和方法小型半圆式田径场的设计步骤和方法如下:1.丈量空地的长和宽,确定分道数,分道宽和场地四周余地.2.初步计算弯道内突沿半径,公式如下:空地宽—2(跑道宽+余地)r=—————————————23.根据半径,计算两个弯道第1分道计算线长,公式如下:C=2π(r+0.30)4.计算直段长,公式如下:一个直段长=空地长—2(跑道宽+余地+半径)5.计算跑道全长跑道全长=两个弯道长+两个直段长6.调整跑道全长为整数.可在弯道或直段减去整数的多余数.7.落实设计方案,绘制场地平面图.五、田赛场地(一),设置田赛场地的注意事项田赛场地是指田径运动场跑道内和直道外进行跳跃,投掷项目教学,训练,竞赛和锻炼的场地.设置田赛场地时,应注意以下几点:第一,要充分利用田径场上的空地,合理安排田赛场地,以保证田赛项目教学,训练,竞赛和锻炼的顺利进行.第二,学校田径场上的田赛场地,要根据实际需要和客观条件进行设置.首先要保证一定数量的《体育教学大纲》和《国家体育锻炼标准》中规定的田赛项目的场地,以保证体育课教学和课外体育活动的开展.其次要考虑设置田赛各项一个有较为标准的场地,以便供学校田径代表队训练和举行田径运动竞赛使用.第三,田径竞赛规则规定的田赛场地,是对标准田径场和举行正规比赛时田赛场地的要求.学校田径场上的田赛场地,即要考虑规则的要求,又要从实际出发.第四,设置田赛场地时,要注意避免或尽量减少田赛与径赛以及田赛与田赛项目之间使用时的干扰.要特别注意投掷项目场地的设置位置,以保证使用安全.第五,学校田径场,多数为综合运用的运动场,为了便于进行早操,课间操和开展球类项目活动,两直段中间的场地,尽量不要设置沙坑和推铅球场地.(二)投掷场地的画法1,推铅球场地铅球投掷圈内沿直径为2.135米,有效落地区为40度角扇形面.场地画法:定O点为圆心,以1.0675米为半径,画铅球投掷圈.确定投掷方向,画通过圆心与投掷方向相垂直的投掷圈直径AB,并分别向圈外各延长75厘米.再以A,B两点为圆心,以通过计算所得的70度角所对投掷圈弧的弦长1.224米为半径,向投掷圈前半部圈上画交点C,D,连接OC和OD并将其延长,就构成推铅球场地的落地区.在落地区内,每隔1米画一条投掷距离标志线.线宽都是5厘米.2,掷标枪场地掷标枪场地助跑道宽4米,起掷弧半径为8米,有效落地区为约29度角的扇形面.场地的画法:确定投掷方向后,画两条相距4米的平行线,构成掷标枪场地的助跑道.助跑道长30—36.50米.以助跑道平行线中间O点为圆心,以8米为半径,向投掷方向画起掷弧,交平行线于A,B,在起掷弧线两端各画一条75厘米的线,连接OA和OB并延长,就构成标枪落地区.在落地区内每隔5米画一条距离标志线,线宽5厘米,起掷弧线宽7厘米.3,掷手榴弹场地由于掷手榴弹未列为正式的田径比赛项目,因此,田径竞赛规则中没有掷手榴弹的规则和场地设置要求.为了进行掷手榴弹项目的教学,测验和比赛,现将传统的手榴弹场地及画法介绍如下:在确定投掷方向和投掷区位置后,画两条相距1.25米的平行线构成助跑道,助跑道长约20~30米.与助跑道相连接再画两条相距4米的平行线构成投掷区,投掷区长6~8米.与投掷区相连接再画两条相距10米的平行线构成落地区.在落地区内,每隔5米画一条距离标志线.(三),跳跃场地规格1,跳远和三级跳远场地跳远和三级跳远的沙坑,宽至少2.75米,长一般6~9米.沙坑内沙面与起跳板表面在一个水平面上.沙坑壁用木料或其他材料制成,并用桩子固定.起跳板用木料制成,长1.21~1.22米,宽19.8~20.2厘米,厚不超过10厘米,涂成白色,埋于地下.起跳板至沙坑近端的距离:跳远2~4米;三级跳远为9~13米.助跑道宽1.22~1.25米,长至少为40米.2,跳高场地跳高用的沙坑或海绵包,长至少5米,宽3米.沙子或海绵包应高出地面,其高出地面的高度应根据学生和运动员的水平而定.跳高横竿垂直面的左,右两侧地面上,各画出一条宽5厘米,长约4米的延长线,线宽包括在落地区的一面.跳高助跑道的长度不得短于15米,条件许可不短于25米.六、田径场地的修建,保养和维修1,修建田径运动场地的基本要求修建田径运动场地的基本要求有以下几点:第一,修建田径运动场地,首先应本着因地制宜,经济适用,有利于田径运动教学,训练,竞赛和群众性田径运动开展的原则.第二,要注意选择地势高,阳光充足,空气新鲜,便于排水和供水的地方修建田径运动场.第三,设计田径运动场地,周围要留有足够的空地,以便参观比赛,栽种树木和安装附属器材等.第四,合理安排各种田赛项目的场地.第五,学校修建田径运动场地,如果有条件,应尽量修建400米周长的标准半圆式田径场.2,田径运动场的修建修建大型竞赛的田径运动场,需要大量的人力物力,一般在中学是办不到的,主要是以修建煤渣跑道的田径运动场.煤渣跑道的结构,通常分三层.最下层叫基础层,用稍大的石块和碎砖块铺垫压实,其厚度为15~20厘米.中层叫弹性层,用稍小的煤渣灰和碎矿渣铺垫压实,其厚度10~15厘米.表层用细煤渣,粘土,石灰等混合材料铺垫压实,厚度为8~12厘米.3,田径运动场的使用为了保持田径运动场的使用寿命,确保田径运动教学,训练,竞赛,锻炼的顺利进行,要制定使用规定,提出使用要求,保持场内卫生清洁.。

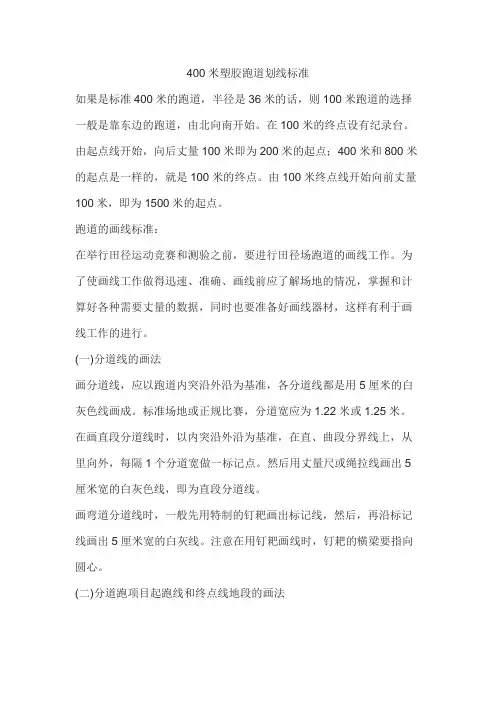

400米塑胶跑道划线标准
400米塑胶跑道划线标准如果是标准400米的跑道,半径是36米的话,则100米跑道的选择一般是靠东边的跑道,由北向南开始。
在100米的终点设有纪录台。
由起点线开始,向后丈量100米即为200米的起点;400米和800米的起点是一样的,就是100米的终点。
由100米终点线开始向前丈量100米,即为1500米的起点。
跑道的画线标准:在举行田径运动竞赛和测验之前,要进行田径场跑道的画线工作。
为了使画线工作做得迅速、准确、画线前应了解场地的情况,掌握和计算好各种需要丈量的数据,同时也要准备好画线器材,这样有利于画线工作的进行。
(一)分道线的画法画分道线,应以跑道内突沿外沿为基准,各分道线都是用5厘米的白灰色线画成。
标准场地或正规比赛,分道宽应为1.22米或1.25米。
在画直段分道线时,以内突沿外沿为基准,在直、曲段分界线上,从里向外,每隔1个分道宽做一标记点。
然后用丈量尺或绳拉线画出5厘米宽的白灰色线,即为直段分道线。
画弯道分道线时,一般先用特制的钉耙画出标记线,然后,再沿标记线画出5厘米宽的白灰线。
注意在用钉耙画线时,钉耙的横梁要指向圆心。
(二)分道跑项目起跑线和终点线地段的画法为了便于竞赛工作的进行,田径场终点通常是固定不变的。
一般都把终点放在第1直,曲段分界线上。
为了便于裁判工作,在终点线后面,每隔1米画一条与终点线平行的线,共画5条,在第1个平行线内,还应用白灰色线标出各分道的道次数。
分道跑或部分分道跑项目起跑线,画现时,应注意使各起跑线的延长线通过弯道的圆心。
(三)不分道跑项目起跑线的画法径赛中的1500米、3000米、5000米、10000米跑等项目的比赛是不分道跑的。
起跑时,为了使所有运动员在到达终点时所跑的距离相等,因此起跑线必须画成一条弧线。
由于这些项目有的是起跑后进入直道的,有的是起跑后进入弯道的,因此起跑线的画法也是不同。
1、起跑后进入直道项目起跑线的画法标准半圆式田径场上的1500米跑比赛是起跑后进入直道的,其起跑线画法是以第三直,曲段分界线上离内突沿外沿30厘米处为圆心,向后以100米为半径画弧与跑道内,外突沿相交,以弧线为起跑线后沿画5厘米宽的白灰线即为1500米跑起跑线。
田径场地画法
田径场地画法径赛场地:一、400米标准半圆式田径场的画法视空地大小,可设400米、300米、200米田径场。
现以400米半圆式标准田径场为例,画法如下:先在空场地中间测画一长方形ABCD,长AD85. 96米,宽AB72米。
延长AB两端至A'B',延长CD至C'D'得一新长方形A'B'C'D'。
AA'为7. 32米(6条跑道)或9.76米(8条跑道)。
以O和O'点为园心,以36米为半径,分别划出AB(弧)和CD(弧),得出跑道内沿。
再以O和O'为园心,以43.32米为半径(8条跑道)分别画出A'B'(弧)和C'D'(弧),得出场地外道沿。
然后在内外道沿这间平行画出5条或7条分道线(分道宽1. 22米分道线宽5厘米)。
(一)、直道起终点(按逆时针跑道方向跑进)在主席台一侧的直道上画出100米跑的起、终点线,BB'即为终点线(终点线始终不变)。
延长BC至E,延长B'C'至F(CE和C'F长均为14.04米),EF线即为100米的起跑线。
(二)、弯道跑起点终点也是400米跑、800米跑、10000米跑、(走)4*100米、4*400米接力跑的起点处。
终点对面直弯道连接处为200米跑、300米跑、500米跑(走)的起点处。
(三)、弧形起跑凡不分道跑(走)的起点均为弧形起跑线。
其画法是除3000米障碍和1500米外,均在距第一道起点处30米的大弧上取一点,将该点向外平移30厘米(这点在实跑线上),以这点为圆心,以30米为半径,画一展开弧,这条弧线就是弯道处起跑的起始线。
1500米起跑线的画法是:在终点对面直弯道连接处内道沿外30厘米处取一点D'',以D''为圆心,以100米为半经画一展开弧,这个弧线即为1500米跑的起始线,基层运动会800米跑亦可采用不分道的弧形起跑方法。
400米标准田径场的最新画线
专业知识--整理分享 00米标准田径场的最新画线
(2013-10-17 19:48:57)
转载▼
分类: 体育知识
一、终点(第一曲直段)
二、 常规起跑线
在终点线(第1曲直段)前后有2000米、10000米、1英里(我国一般不设置此项目)、2000米障碍赛跑的弧形起跑线(见图三)。
在第2曲直段后有1500米的弧形起跑线(见图四)。
在第3曲直段前后有1000米、3000米、5000米、3000米障碍赛跑的弧形起跑线(见图五)
专业知识--整理分享
专业知识--整理分享
专业知识--整理分享
专业知识--整理分享 三、4×100
米接力区前沿的箭头整个箭头的长度为1.10m
,箭头的钩向后,黄色
专业知识--整理分享
专业知识--整理分享
四、4×400米第1接力区前沿的箭头没有规定尺寸,只是规定了整个箭头的长度为0.80m,箭头的钩向后,
蓝色。
专业知识--整理分享
专业知识--整理分享
在《田径场地设施标准手册2008》版的“国际田联400米标准跑道画线图” (图2.2.1.6a)中,规定了4×400米第2、3接力区后沿置于终点线后10.00m处,各分道的正中,长为0.80m,宽为0.05m,蓝色,除第1分道
外,均无箭头。
五、分组起跑线
专业知识--整理分享
六、抢道线
专业知识--整理分享
专业知识--整理分享。
400M标准田径场的画法
400M标准田径场的画法400M标准田径场的画法如果是标准400米的跑道,半径是36米的话,则100米跑道的选择一般是靠东边的跑道,由北向南开始.在100米的终点设有纪录台.由起点线开始,向后丈量100米即为200米的起点;400米和800米的起点是一样的,就是100米的终点.由100米终点线开始向前丈量100米,即为1500米的起点.半圆式田径场的结构半圆式田径场的跑道是由两个半径相等的半圆弯道和两个相等的直段组成.(一)纵轴线纵轴线又称中线.它处于田径场正中,把整个田径场按纵轴方向分成相等的两部分.这条线是设计和修建田径场的基本线,线上有中心点和两弯道的圆心.(二)中心点中心点是整个田径场的中心,位于纵轴线的中点,它是确定两端弯道圆心的基准点.田径场建成后,应以固定标志标出来,以备使用.(三)圆心半圆式田径场有两个圆心,都在纵轴线上,与中心点距离相等.它是弯道内突沿,外突沿和各分道线的圆心.应以固定标志标出来,以备使用.(四)内突沿和外突沿跑道的内突沿和外突沿是跑道的内边和外边.突沿高和宽都是5厘米,突沿的宽度不计入跑道的宽度之内.(五)直,曲段分界线直,曲段分界线是通过圆心,垂直于纵轴线,把跑道的直段和曲段分开的线.通常把终点处的直,曲段分界线叫第一直,曲段分界线,然后按逆时针方向排列,依次为第二,第三,第四直,曲段分界线.(六)直段和直道直段是指两个弯道间的直跑道,田径场有两个直段,一个直段长等于两个圆心之间的距离,直道是直段和直段两端延长的一段跑道的总称.标准半圆式田径场的直道长度不得少于140米.(七)分道宽和跑道宽分道宽是指各条分道的宽度.标准田径场或正规比赛时,田径竞赛规则规定分道宽为1.22米或1.25米.跑道宽是指内突沿和外突沿之间的宽度,也称跑道总宽.(八)分道线分道线是把跑道划分为各条分道的线,线宽5厘米,包括在里侧分道的宽度之内.(九)计算线计算线是计算跑道周长和各条分道周长的线,在跑道上并不画出来.田径竞赛规则规定,第一道周长的计算线是距离内突沿的外沿0.30米处,其余各条分道的周长计算线是距离里侧分道线的外沿0.20米处.二,标准半圆式田径场跑道的计算标准半圆式田径场第1分道周长400米,它的半径有不同的设计方案,常用的有36米,36.50米,37.898米等.这些都是国际田联批准使用的标准半圆式田径场.下面就以36米半径的田径场为例讲解跑道的计算.(一)跑道周长的计算1.弯道长的计算半圆式田径场的两个弯道长度之和,正好等于一个圆的圆周.根据圆周公式C=2πr,则第一分道两个弯道的长为: 2×3.1416×(36+0.30)m=228.08m一个弯道长为228.08/2=114.04m2.直段长的计算两个直段长=跑道全长-两个弯道长=400m-228.08m=171.92m 一个直段长为171.92/2=85.96m3.跑道全长计算跑道全长=两个弯道长+两个直段长=228.08+171.92=400m(二)各分道弯道长度的计算田径竞赛规则规定,第一分道计算线是距离内突沿外沿0.30米处计算,其余各条分道计算线是距离里侧分道线外沿0.20米处计算.根据圆周公式C=2πr,因此,各分道两个弯道的计算线长为:第1分道(C1)=2π(r +0.30)=228.08米第2分道(C2)=2π[r+(1×1.22)+0.20]=235.12米第3分道(C3)=2π[r+(2×1.22)+0.20]=242.78米第4分道(C4)=2π[r+(3×1.22)+0.20]=250.45米由以上计算,可得出计算N道弯道周长的公式:第N分道(Cn)= 2π[r+(n-1)d+0.20](三)起跑线前伸数的计算通过上述各条分道弯道周长的计算,我们看到第1分道弯道周长为228.08米,第2分道弯道周长为235.12米.第2分道弯道周长比第1分道弯道周长长7.04米.为了使第2分道以后各条分道运动员在比赛时所跑的距离与第1分道运动员所跑的距离相等,第2分道以后各条分道的起点必须向前伸出一段距离.这种与第1分道相比所应向前伸出的距离,叫起跑线前伸数.起跑线前伸数的计算方法如下:Wn=2π[r+(n-1)d+0.20]- 2π(r +0.30)=2π[(n-1)d –0.1]以上是计算两个弯道起跑线前伸数的公式.若分道跑1个弯道或3个弯道,计算起跑线前伸数的公式分别为:Wn =π[(n-1)d –0.1] (1个弯道)Wn =3π[(n-1)d –0.1] (3个弯道)第二讲径赛场地(2)教学目的和任务:1,掌握切入差的计算方法2,掌握标准半圆式田径场跑道的画法3,熟练掌握正弦丈量法及余弦丈量法的计算(四)切入差的计算有的径赛项目,要求运动员先分道跑,跑完一定距离到抢道标志线后,再采用不分道跑.这样,外道运动员向里道切入时就要比第一分道运动员多跑一点距离,这段距离就叫切入差.切入差的计算如下:CEW为第五道运动员的切入差.已知:AC=AB=DE AD=BE 求CE的长解:根据勾股定理DC =AC -AD则DC= AC -AD由于CE=DE-DC所以CE=DE- AC -AD根据上述结论,我们得出以下求切入差的公式:K=S-S [(n-1)d-0.10]此公式适用于计算任何半径,任何分道宽和任何分道的切入差.部分分道跑的项目,确定起跑线位置,应将切入差加入起跑前伸数内.(五)弯道上长度的丈量和计算半圆式田径场跑道,由两个相等的直段和两个半径相等的弯道构成丈量直道上的长度比较容易,不需计算,可以用钢尺或皮尺沿内突沿或分道线丈量,丈量弯道就比较麻烦.目前弯道上长度的丈量方法较多,但直接丈量法准确性较差,经纬仪测量法计算和测量角度较麻烦.对跑道丈量的要求是准确,简便和从实际出发.下面介绍两种已知弯道上的长度,然后再以弦长去丈量弯道的方法.1. 正弦丈量法.2.余弦丈量法1. 正弦丈量法的计算正弦丈量法也叫直弦丈量法,它是一种已知弧长,然后用正弦定理计算其弦长,再以弦量弧进行丈量弯道上长度的方法.2.余弦丈量法的计算余弦丈量法是根据在任意三角形中,已知两边的它们的夹角,应用余弦定理计算角度的对边长度来丈量弯道上长度的方法.余弦丈量法只要有一个丈量基准点,就可以计算和向外丈量各条分道上所需要的位置,也称放射丈量法,它是高效的丈量方法,因此广为采用.举例说明余弦丈量法的计算.三,跑道的画法在举行田径运动竞赛和测验之前,要进行田径场跑道的画线工作.为了使画线工作做得迅速,准确,画线前应了解场地的情况,掌握和计算好各种需要丈量的数据,同时也要准备好画线器材,这样有利于画线工作的进行.(一)分道线的画法画分道线,应以跑道内突沿外沿为基准,各分道线都是用5厘米的白灰色线画成.标准场地或正规比赛,分道宽应为1.22米或1.25米.在画直段分道线时,以内突沿外沿为基准,在直,曲段分界线上,从里向外,每隔1个分道宽做一标记点.然后用丈量尺或绳拉线画出5厘米宽的白灰色线,即为直段分道线.画弯道分道线时,一般先用特制的钉耙画出标记线,然后,再沿标记线画出5厘米宽的白灰线.注意在用钉耙画线时,钉耙的横梁要指向圆心.(二)分道跑项目起跑线和终点线地段的画法为了便于竞赛工作的进行,田径场终点通常是固定不变的.一般都把终点放在第1直,曲段分界线上.为了便于裁判工作,在终点线后面,每隔1米画一条与终点线平行的线,共画5条,在第1个平行线内,还应用白灰色线标出各分道的道次数.分道跑或部分分道跑项目起跑线,画现时,应注意使各起跑线的延长线通过弯道的圆心. (三)不分道跑项目起跑线的画法径赛中的1500米,3000米,5000米,10000米跑等项目的比赛是不分道跑的.起跑时,为了使所有运动员在到达终点时所跑的距离相等,因此起跑线必须画成一条弧线.由于这些项目有的是起跑后进入直道的,有的是起跑后进入弯道的,因此起跑线的画法也是不同.1. 起跑后进入直道项目起跑线的画法标准半圆式田径场上的1500米跑比赛是起跑后进入直道的,其起跑线画法是以第三直,曲段分界线上离内突沿外沿30厘米处为圆心,向后以100米为半径画弧与跑道内,外突沿相交,以弧线为起跑线后沿画5厘米宽的白灰线即为1500米跑起跑线.用同样方法,以103米为半径再画虚线,就是1500米跑起跑的集合线.另外,还有两种画法.一种是抢道切入差点连接法;还有一种是余弦点连接法.2.起跑后进入弯道项目起跑线的画法标准半圆式田径场上的3000米,5000米10000米跑比赛是起跑后进入弯道的.为了使所有运动员所跑的距离相等,起跑线应为弧线,画线时,可采用正弦点连接法或余弦点连接法.(四)抢道标志线的画法在标准半圆式田径场举行正规比赛时,800米跑和4×400米接力跑都是先分道跑,后并道跑.运动员必须先分道后切入.画法是:以直段长为半径,在第二直,曲段分界线处画弧与跑道内,外突沿相交,然后以此线为后沿画5厘米宽的白灰线便是抢道标志线.(五)接力区的画法接力区的画法为先在跑道或各条分道上量出各棒距离的起点,然后在第2,3,4棒起点的前,后10米处各画5厘米宽的白灰线构成接力区.接力区为20米,前面的线叫接力区前沿,后面的线叫接力区后沿.线包括在接力区内.4×100米接力还应在各条分道接力区后沿的10米处画出一条虚线为预跑线,预跑线宽5厘米,不包括在10米预跑区内.。
田径场地设计与画法
余弦放射丈量法
余弦丈量法的基本原理
a²=b²+c²-2bccosQ b²=a²+c²-2accosQ C²= a²+b²-2abcosQ
• 现通过计算400m跑第3分道起点线前伸数的位 置, 来说明余弦丈量法的计算方法。(图6-5)
• 已知OA=半径=36m,OB半径=半径+2d=38.44 m, B′C′=14.70(即400m跑第3分道起点前伸数),求AB的长 度。
• 第二步求弧长所对的角,即 Q /2或Qn /2
• 第三步求半角所对的正弦函数值
• 第四步将半角的正弦函数值代入公式
(2)余弦丈量法
• 余弦丈量法也称为放射式丈量法,它是 根据任意三角形中已知的两边和它们的 夹角,应用余弦定理计算角的对边长度 来丈量弯道长度的方法。余弦丈量法只 要有一个丈量基准点,就可以计算和向 外丈量各条分道上所需要的位置。余弦 丈量法要比正弦丈量法省时、省力、工 效高,因此被广为采用。如图6-4。
(1)正弦丈量法
• 正弦丈量法也叫直弦丈量法。它是一种 已知弧长(弯道长),然后用正弦定理 计算其弦长,再以弦量弧丈量弯道长度 的方法。
• 现通过计算400m跑第5分道线前伸数 (22.37)的弦长,来说明正弦丈量法的 计算方法(图6-3)。
B
C
A
∂
O
由图可知: 因为:OA=OB OC┴AB 所以:AB=2AC=2BC 又因 : 2∂= L × 360°/2π[r+(n-1)d+0.2] sin∂=AC/OA 所以:AC= sin∂ OA
田径场地轮廓示意图
(一)半圆式田径场地的结构
• 半圆式田径场的结构跑道应是由两个半径相等 的半圆(180°)的弯道和两条直段组成,半圆式 田径场的结构主要包括下列各部分,如图:
400米标准田径场的最新画线方法第四曲直段(起点)
400米标准田径场的最新画线方法第四曲直段(起点)400米标准田径场的最新画线方法(二)——第四曲直段(起点)今年检查了很多田径场,但能按国际田联《田径场地设施标准手册2008》中文版图2.2.1.6a (国际田联400米标准跑道画线图)画线,画对了的很少。
这就给我们搞设计、建造和检查验收的人员提出了新的挑战。
为了能更好的画对和画好线,我想尽我微薄之力,写一组最新画线的文章,以与想把线画对、画好的同仁们共享。
国际田联在1995年出版了《田径场地设施标准手册1995》。
1997年11月由中国田径协会主持翻译出版,作为内部发行。
国际田联在1999年出版了《田径场地设施标准手册1999》。
2002年3月由中国田径协会主持翻译,人民体育出版社正式出版,公开发行。
这也是在我国使用最为广泛的版本。
国际田联在2003年出版了《田径场地设施标准手册2003》。
2006年1月由国际田联地区发展中心·北京主持翻译,北京体育大学出版社正式出版,公开发行。
由于发行量少,价格偏高,普及率不高。
但是,《田径场地设施标准手册2003》版对画线的改动特别大。
如果,没有购买此书,或没有获得此版的画线图,是不可能把线画对的。
这也是很多场地画线不对的重要原因。
国际田联在2008年出版了《田径场地设施标准手册2008》(见图一)。
2009年12月由中国田径协会主持翻译,人民体育出版社正式出版,公开发行。
这也是我们目前应使用的最新版本。
另2010年9月,国际田联《田径竞赛规则2010-2011》(见图二)中文版也由中国田径协会主持翻译,人民体育出版社正式出版,公开发行。
本系列文章以这两本书为依据,将《田径场地设施标准手册2008》和《田径竞赛规则2010-2011》对画线的变动(包括《田径场地设施标准手册2003》对于前3版的变动),仅供参考。
以引起同仁们的关注。
图一《田径场地设施标准手册2008》图二《田径竞赛规则2010-2011》在国际田联《田径场地设施标准手册2008》中文版2.2.1.6中,国际田联又特别规定了: “所有的跑道标记均应按照国际田联400米标准跑道画线图(图2.2.1.6a)。
田径场地画法
米,厘米,中的左图所示。
、田径场地画法(径赛场地):一、400米标准半圆式田径场的画法视空地大小,可设400米、300米、200米田径场。
现以400米半圆式标准田径场为例,画法如下:先在空场地中间测画一长方形ABCD,长AD85. 96米,宽AB72米。
延长AB两端至A'B',延长CD至C'D'得一新长方形A'B'C'D'。
AA'为7.32米(6条跑道)或9.76米(8条跑道)。
以O和O'点为园心,以36米为半径,分别划出AB(弧)和CD(弧),得出跑道内沿。
再以O和O'为园心,以43.32米为半径(8条跑道)分别画出A'B'(弧)和C'D'(弧),得出场地外道沿。
然后在内外道沿这间平行画出5条或7条分道线(分道宽1. 22米分道线宽5厘米)。
(一)、直道起终点(按逆时针跑道方向跑进)在主席台一侧的直道上画出100米跑的起、终点线,BB'即为终点线(终点线始终不变)。
延长BC至E,延长B'C'至F(CE和C'F长均为14.04米),EF线即为100米的起跑线。
(二)、弯道跑起点终点也是400米跑、800米跑、10000米跑、(走)4*100米、4*400米接力跑的起点处。
终点对面直弯道连接处为200米跑、300米跑、500米跑(走)的起点处。
(三)、弧形起跑凡不分道跑(走)的起点均为弧形起跑线。
其画法是除3000米障碍和1500米外,均在距第一道起点处30米的大弧上取一点,将该点向外平移30厘米(这点在实跑线上),以这点为圆心,以30米为半径,画一展开弧,这条弧线就是弯道处起跑的起始线。
1500米起跑线的画法是:在终点对面直弯道连接处内道沿外30厘米处取一点D'',以D''为圆心,以100米为半经画一展开弧,这个弧线即为1500米跑的起始线,基层运动会800米跑亦可采用不分道的弧形起跑方法。
体育场地的画法
体育场地的画法一、跳高场地跳高落地区的沙坑或海绵包,长至少5m,宽3m。
沙子或海绵包应高出地面,其高出地面的高度应根据学生的水平而定。
跳高横杆垂直面的左、右两侧地面上,各画一条宽5cm、长约4cm的延长线,线宽包括在落地区的一面。
跳高助跑道的长度不得短于15m;大型比赛,长度至少应为20m;条件允许时,至少应长25m。
起跳区应平坦、坚实,若加塑胶垫道时,塑胶道应与地面齐平(图6—19)。
二、撑竿跳高场地撑竿跳高落地区的沙坑或海绵包,长、宽各5 m。
落地区海绵垫高为0.80m,如果使用沙坑,要高出地面0.80~1.20 m。
助跑道宽为1.22 m±0.01m,长至少40m(图6—20)。
撑竿插斗用木料、金属或其他坚硬材料制成(插斗规格详见田径竞赛规则)。
图6—21跳远、三级跳远场地(单位:m) 图6—19跳高场地(单位:m)三、跳远和三级跳远场地跳远和三级跳远的落地区,宽至少为2.75m,长为6~9m。
落地区沙面与起跳板表面在一个水平面上。
起跳板用木料制成,长为1.22 m±0.01 m,宽为0.20 m±0.002 m,厚0.10m±0.01m,涂成白色,埋于地下。
起跳板至落地近端的距离:跳远为2~4米,三级跳远为9~13米。
跳远、三级跳远的助跑道宽为1.22 m±0.01 m;长至少为40米(图)图6—20撑竿跳高场地(单位:m)四、推铅球场地铅球投掷圈内沿直径为2.135m,有效落地区为40°角的扇形面(图6-22)。
场地画法:在确定推铅球场地位置后,定O点为圈心,以1.067 5m 为半径,画出铅球投掷圈。
然后根据确定的投掷方向,画出通过圆心与投掷方向相垂直的投掷圈直径AB,并分别向圈外各延长75cm。
再以A、B两点为圆心,以通过计算所得的70度角所对投掷圈弧的弦长1.224m为半径,向投掷圈前半部圈上画交点C、D,连接OC和OD并将其延长,就构成推铅球场地40度角的落地区。
田径场地设计与画法
(二)终点线和直道起跑线的画法:
• 起、终点均为5 厘米宽的白线。起终点的距离应 从起点线的后沿量至终点线的后沿,即起点线应 包括在竞赛的距离之内。 • 终点的最后5 米处,每隔1 米画一条直线,与分道 线同宽,平行于终点线。其终点线必须垂直于各 分道线。 • 弯道上的起跑线、接力区线,应使它的延长线能 通过弯道的圆心。 • 弯道上摆设栏架,也应使栏板的延长线通过弯道 的圆心。
• 余弦丈量法通过余弦计算,可以丈量任何 半径半圆式田径场的任何分道上的任何弯 道长度。在采用余弦丈量法时,要选择好 丈量的基准点。通常可选择跑道内突沿的 直、弯道交接点和场地纵轴与弯道内突沿 的交接点作为丈量的基准点(图6-6)。选 择适宜的基准点,可以缩短丈量距离,提 高丈量精确度,并能给丈量工作带来方便。
前伸数
抢道标志线 D 0.2m C E
切入差
A 200米起点
0.3m
B
800m起点线
• 计算起跑线前伸数的方法是以某分道的弯道长 减去第一分道的弯道长,即为该分道的起跑线 前伸数。计算公式如下:
Wn=2π[r+(n-1)d+0.20]- 2π(r +0.30) =2π[(n-1)d –0.1] (w—起跑线前伸数,n —道次 , d —分道宽) 以上公式 是计算跑两个弯道起跑线的公式。分 道跑一个弯道 ,计算起跑线前伸数的公式 为: w=π[(n-1)d-0.10]
(三)、半圆式田径场的跑道长 的计算
• 半圆式田径场各分道的直段都是等长的, 但各条弯道固定的半径不同弯道长也不 相同。因此需要计算各条弯道的长度, 以便在起点把各条外道比第一条道多出 的弯道距离让出来,使所有的运动员从 起点到终点距离相等。
(一)弯道长的计算
4米标准田径场的画线方法(七)之弧形起跑线的画法
400米标准田径场的最新画线方法(七)——弧形起跑线的画法在国际田联《田径场地设施标准手册2008》中文版2.2.1.6中,国际田联又特别规定了:“所有的跑道标记均应按照国际田联400米标准跑道画线图(图2.2.1.6a)。
只要不与国际比赛标记冲突,国内比赛可以增加标记。
国际田联建造类型Ⅳ和以上的场地必需遵守国际田联标记和颜色要求。
如果跑道面层颜色使标记不易分辨,必需向国际田联申请获准使用其它颜色。
”此新增规定提醒设计和建造者,此图是唯一的标准。
都必需按照“国际田联400米标准跑道画线图”(图2.2.1.6a)的要求进行设计、建造和画线,检查验收人员必需按照“国际田联400米标准跑道画线图”(图2.2.1.6a)进行检查和验收。
《田径场地设施标准手册2008》版中的“国际田联400米标准跑道画线图”(图2.2.1.6a)中,弧形起跑线分为三种:一是常规起跑线;二是分组起跑线;三是抢道线。
在一般田径场地,如大中学校田径场和地市级体育中心田径场,常常出现弧形起跑线画错或画不规范的问题,现采用对错对比的方式,说明弧形起跑线的正确画法,仅供参考。
1.常规起跑线在终点线(第1曲直段)前后有2000米、10000米、1英里(我国一般不设置此项目)、2000米障碍赛跑的弧形起跑线(见图三)。
在第2曲直段后有1500米的弧形起跑线(见图四)。
在第3曲直段前后有1000米、3000米、5000米、3000米障碍赛跑的弧形起跑线(见图五)图三图四图五在弯道上的常规起跑线有终点线(第1曲直段)前的2000米、10000米和第3曲直段前的1000米、3000米、5000米的弧形起跑线,这两条弧形起跑线是完全相同的,只是前者以终点线后沿为基线,后者以第3曲直段理论分界线为基线,所用数据和画线方法均相同。
修建内突沿的田径场的周长是建筑半径(36.50m)加0.30m(36.80m)进行计算,如果不修建内突沿,建筑半径必需改为36.60m,计算时是建筑半径(36.60m)加0.20m(36.80m)进行计算。
