太阳能逆变器的测试系统详解
光伏逆变器测试方法
光伏逆变器测试方法
1.输入输出特性测试
这是光伏逆变器的基本测试，检查其在各种输入和输出条件下的性能。
测试项目包括输入电压范围、输入电流范围、输出电压和频率范围等。
可
以通过在不同的负载下进行测试来评估逆变器的性能。
2.效率测试
效率测试是评估逆变器转换太阳能电能的能力。
逆变器的效率可以通
过比较输入和输出功率来确定。
测试过程中需要记录输入和输出的电流、
电压和功率，并计算逆变器的效率。
3.峰值功率跟踪测试
4.电网连接测试
5.负载功率响应测试
6.温度和环境试验
7.综合性能测试
综合性能测试是对光伏逆变器进行全面评估的测试，包括输入输出特性、效率、峰值功率跟踪、电网连接等。
测试过程中需要模拟不同的工作
条件，并记录逆变器的性能。
总之，光伏逆变器的测试是确保其性能和质量的重要步骤。
通过以上
的测试方法，可以评估光伏逆变器的输入输出特性、效率、峰值功率跟踪、电网连接、负载功率响应和温度环境适应性等方面的性能。
这些测试结果
可以帮助评估并选择适合特定应用的逆变器。
光伏逆变器测试流程
光伏逆变器测试流程The testing process of photovoltaic inverters is a crucial step to ensure the safety and efficiency of these devices. 光伏逆变器的测试过程是确保这些设备安全和高效运行的关键步骤。
There are several steps involved in the testing process, each of which plays a critical role in ensuring the overall performance of the inverter. 测试过程涉及多个步骤，每个步骤在确保逆变器整体性能方面发挥着关键作用。
From input testing to output verification, each phase of testing serves to identify any potential issues that could affect the functionality of the inverter. 从输入测试到输出验证，测试的每个阶段都旨在识别可能影响逆变器功能的潜在问题。
The first step in the testing process involves input testing, where the inverter is subjected to various input voltage and frequency levels to ensure it can handle different conditions. 测试过程的第一步涉及输入测试，其中逆变器会受到多种输入电压和频率水平的影响，以确保它能够处理不同的条件。
This phase of testing is critical as it helps to determine the inverter's ability to withstand fluctuations in input power, which is essential for its reliability in real-world applications. 这个测试阶段至关重要，因为它有助于确定逆变器抵御输入功率波动的能力，这对其在现实应用中的可靠性至关重要。
微型太阳能逆变器测试技术
微型太阳能逆变器测试技术经济的快速发展导致了自然资源的快速枯竭，从而引发了人们对可再生性能源日益强烈的需求。
因此太阳能、风能、水力和地热能等无污染、永不枯竭的能源将越来越受到人们的重视。
在欧美国家，以太阳能为首的可再生能源已经得到了广泛的使用。
与中国的情况不同（由政府和大公司出面集中建设太阳能发电站），欧美国家大力地发展家用型太阳能供电系统，在建筑物屋顶上建立小型的发电设施。
他们所使用的单块太阳能电池板的最大输出功率一般在100～200瓦左右。
通过连接逆变器可将太阳能电池板所产生的直流电能转化为交流电能并将其并网输送到市电网络。
这些电能既可供给自己家庭使用，也可以将多余的电量出售给电力公司。
微型逆变器具有体积小巧、可以灵活安装在房顶或墙壁上、转化效率高以及价格相对便宜等优势，非常适合家庭使用。
国内很多公司已经开始了对微型逆变器的研发和生产，并形成了很大的出口规模。
太阳能电池板的输出不同于一般直流供电设备的输出，其输出I-V特性曲线与光照、温度等环境因素密切相关，工作点的电压电流值在曲线上随负载的变化而变化。
为最大化太阳能电池板的输出功率，逆变器往往还需要具有峰值功率追踪功能，保证工作点始终处于I-V曲线上的最大功率点附近。
对逆变器进行设计、开发与认证的关键是要在不同的环境条件下（即不同的I-V曲线上）测试验证逆变器的输入输出特性。
测试的主要内容包括：开发和验证逆变器峰值功率跟踪电路（MPPT）算法的性能；测量和验证逆变器的效率；验证逆变器在极高、极低输入电压条件下产生的电网电平输出的稳定性；性能认证测试：确认不同环境条件下的输出性能；性能加速寿命测试：仅用几周时间来推算工作数年后的结果；针对相关标准的认证测试。
为达到这些测试目的，必须创造出一种可预期、可重复的太阳光照条件，并控制其环境温度，以得到固定的I-V输出曲线。
自然界的光照和其他环境因素难于控制，因此直接使用太阳能电池板对逆变器的性能进行测试是不可行的。
光伏逆变器的emc测试标准
光伏逆变器的emc测试标准
摘要：
1.光伏逆变器简介
2.emc 测试标准介绍
3.光伏逆变器emc 测试项目及要求
4.光伏逆变器emc 测试方法
5.结论
正文：
光伏逆变器是太阳能发电系统中的重要设备，主要负责将太阳能电池板输出的直流电转换为交流电。
在实际应用中，光伏逆变器需要满足一定的电磁兼容性（emc）要求，以确保其正常工作和周边设备的正常运行。
本文将详细介绍光伏逆变器的emc 测试标准。
emc 测试标准是衡量设备电磁兼容性的重要依据。
针对光伏逆变器的emc 测试，主要包括以下几个方面：
1.辐射发射：评估光伏逆变器在正常工作条件下，向空间发射的电磁辐射水平。
2.传导发射：评估光伏逆变器在正常工作条件下，通过电缆向其他设备传导的电磁辐射水平。
3.辐射抗扰度：评估光伏逆变器在受到外部电磁辐射干扰时的抗扰度能力。
4.传导抗扰度：评估光伏逆变器在受到外部电磁辐射通过电缆传导干扰时
的抗扰度能力。
光伏逆变器emc 测试方法主要包括以下几个步骤：
1.测试设备准备：确定测试仪器、设备、测试夹具等。
2.测试环境准备：确保测试环境符合相关要求，如温度、湿度、屏蔽等。
3.测试操作：按照测试标准要求，进行辐射发射、传导发射、辐射抗扰度和传导抗扰度等测试。
4.数据处理：记录测试数据，进行数据分析，得出测试结果。
5.报告编制：根据测试结果，编制emc 测试报告。
总之，光伏逆变器的emc 测试标准涉及多个方面，包括辐射发射、传导发射、辐射抗扰度和传导抗扰度等。
并网逆变器测试系统介绍
孤岛效应：并网型逆变电源在电网断电时，并网装置仍然保持对失压电网中 的某一部分线路继续供电的状态。 孤岛的危害：会损害公众和电力公司维修人员的安全和供电的质量。在自动 或手动重新闭合供电开关向孤岛电网供电时，可能会损害设备 LVRT：电压穿越能力是当电力系统中风电装机容量比例较大时，电力系统 故障导致电压跌落后，风电场切除会严重影响系统运行的稳定性，这就要求 风电机组具有低电压穿越（Low Voltage Ride Through，LVRT）能力，保 证系统发生故障后风电机组不间断并网运行。 UL1741： 1999：《独立电力系统用逆变器、变换器、控制器》 IEEE 1547:2003：《分布式电源与电力系统进行互连的标准》、 IEEE 1547.1:2005：《分布式电源与电力系统的接口设备的测试程序》 DIN-VDE0126-1-1：德国 逆变器与电网隔离要求 IEC62116《光伏并网系统用逆变器防孤岛测试方法》 IEC 61000-3-15限值-低压网络中分布式发电系统的低频电磁抗扰度和发射 要求评估
p 45 A 40 35 30 25 20 15 10 5 0 0 100 200 300 400 500 Combined Voltage Combined Power 14000 W 12000 10000 8000 6000 4000 2000 0 600 V
31
逆变器输入端太阳能电池阵的模拟
19
当功率转换结束时逆变器提供3044.3W的功率给负载，并且返回 1766.5W 的功率给MX电源
20
MX电源SNK功能的使用和特点流时电源会自动调节 到的最低电压值 过压：为了强制逆变器停止供 电电源会自己调节到的最高电 压值 频率变量：电源强制逆变器停 止供电的频率变化 延迟：电源在过流和执行上述 步骤的动作时间 电流限值：允许逆变器返回到 电源里的最大电流

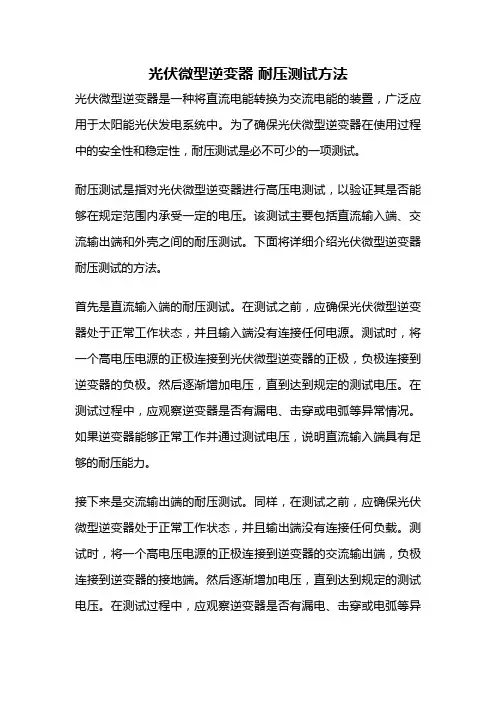

光伏微型逆变器 耐压测试方法
光伏微型逆变器耐压测试方法光伏微型逆变器是一种将直流电能转换为交流电能的装置，广泛应用于太阳能光伏发电系统中。
为了确保光伏微型逆变器在使用过程中的安全性和稳定性，耐压测试是必不可少的一项测试。
耐压测试是指对光伏微型逆变器进行高压电测试，以验证其是否能够在规定范围内承受一定的电压。
该测试主要包括直流输入端、交流输出端和外壳之间的耐压测试。
下面将详细介绍光伏微型逆变器耐压测试的方法。
首先是直流输入端的耐压测试。
在测试之前，应确保光伏微型逆变器处于正常工作状态，并且输入端没有连接任何电源。
测试时，将一个高电压电源的正极连接到光伏微型逆变器的正极，负极连接到逆变器的负极。
然后逐渐增加电压，直到达到规定的测试电压。
在测试过程中，应观察逆变器是否有漏电、击穿或电弧等异常情况。
如果逆变器能够正常工作并通过测试电压，说明直流输入端具有足够的耐压能力。
接下来是交流输出端的耐压测试。
同样，在测试之前，应确保光伏微型逆变器处于正常工作状态，并且输出端没有连接任何负载。
测试时，将一个高电压电源的正极连接到逆变器的交流输出端，负极连接到逆变器的接地端。
然后逐渐增加电压，直到达到规定的测试电压。
在测试过程中，应观察逆变器是否有漏电、击穿或电弧等异常情况。
如果逆变器能够正常工作并通过测试电压，说明交流输出端具有足够的耐压能力。
最后是外壳的耐压测试。
测试时，将一个高电压电源的正极连接到逆变器的外壳，负极连接到逆变器的接地端。
然后逐渐增加电压，直到达到规定的测试电压。
在测试过程中，应观察逆变器是否有漏电、击穿或电弧等异常情况。
如果逆变器能够正常工作并通过测试电压，说明外壳具有足够的耐压能力。
需要注意的是，耐压测试应在专门的测试设备下进行，由专业人员进行操作。
测试时应严格按照相关的测试标准和要求进行，确保测试结果的准确性和可靠性。
此外，测试过程中应注意安全，避免电击和火灾等危险情况的发生。
光伏微型逆变器的耐压测试方法主要包括直流输入端、交流输出端和外壳的耐压测试。
光伏逆变器测试方法
光伏逆变器测试方法测试端子说明：逆变器的保护动作的信号主要是看逆变器的GB信号以及运转继电器信号。
具体项目的保护动作的要求其中哪个信号，请查看下表1。
GB：在9脚和10脚间串接一电阻，观察电阻两端电压波形，RY：在1脚和2脚间串接一电阻，给2脚一5V电压，观察电阻两端的电压波形。
表11模拟测试测试说明：a.由于逆变器并网工作时，以下项目无法进行实际测试，而在内部信号检测端施加等效信号进行模拟测试。
b.进行模拟测试之前，需把电感L2和L3的2脚从PCB上断开，如下图：图31.1 交流过电流测试测试方法：图4 交流过电流测试图a.按图3、4连接线路；b.把控制面板上的AC_I的端子拔掉，在AC_I的端子的2、4脚加入对应等效电流的交流电压信号。
如图4。
电流等效电压的关系：5A=1V。
交流过电流整定值24A对应的等效交流电压为4.8Vrms.c.电网频率为50Hz，加入对应频率的交流电压信号，从整定值的90%缓慢（0.1V 步长）增加到过流保护点，记录此时电压V1，换算成电流值；d.交流电压信号跳变：从0V开始跳变到V1+0.2，从0V开始跳变到过流保护整定值的110%，从0V开始跳变到过流保护整定值的150%，分别测量保护动作的时间；e.电网的频率设为60Hz，重复c～d步骤；判定标准：1、交流过流，保护装置能正常动作（查看GB信号变为高电平）,并且LED屏上显示故障一致；2、保护点在保护整定值的5%内，整定值最大不超过150%；3、保护动作时间在0.5秒以内。
1.2 直流过欠压保护测试方法：图5 直流过欠压测试图a.按图3、5接线路；b.把控制面板上的Solar_Vdc端子拔掉，从PV-OV/UV端子外加直流电压信号，1脚为正，2脚为负。
直流信号与实际直流电压关系：模拟信号1V=实际电压122.67V；c.电网频率为50Hz，直流电压从保护整定值的90%缓慢（0.01V步长）增加到保护点，记录保护点的电压值V1，换算成实际电压值；d.直流电压过压跳变：从额定电压开始跳变增加到保护点电压V1+0.01，从额定电压开始跳变增加到保护整定值的110%，从额定电压开始跳变增加到保护整定值的150%，分别测试量保护动作时间；e.直流电压从保护整定值的110%缓慢下降（0.01V步长）到保护装置动作为止，测量直流电压值V2；f.直流电压欠压跳变：从额定电压开始跳变下降到保护点电压V2-0.01，从额定电压开始跳变下降到保护整定值的90%，从额定电压开始跳变下降到保护整定值的80%，测试量保护动作时间；g.电网频率设为60Hz，重复c～f步骤。
光伏逆变器测试方法
光伏逆变器测试方法
1. 嘿，你知道光伏逆变器测试第一步要干啥吗？就好比你要去一个新地方，得先知道咋走一样！那就是外观检查啊！看看它有没有磕磕碰碰啊，螺丝松没松啊之类的。
你想想，要是外表都有问题，它里面能好到哪儿去呀，对吧？
2. 哎呀，接下来可重要啦！就跟给人做体检似的，要测试它的电气性能啦！这可得仔细咯，看看输出功率够不够呀，电压稳不稳定呀。
不然接上电了出啥毛病可咋办哟！
3. 哇塞，还有绝缘测试呢！你说这是不是就像给光伏逆变器穿了一层保护衣呀？得确保它不会漏电啥的呀，这可关乎安全呢，可不能马虎呀！
4. 嘿呀，然后就是效率测试啦！这就好比你干一件事，得看看投入和产出成不成正比呀。
要是效率低，那不是浪费咱的精力和钱嘛！
5. 还有还有，环境适应性测试可别忘了呀！它能不能经受住各种天气呀，温度变化呀。
就像人一样，得适应不同的环境才能好好生存呀！
6. 哇哦，稳定性测试也很关键哟！这就好像你走在路上，得稳稳当当的才放心呀。
如果它老是出毛病，那多闹心呀！
7. 最后呀，一定得做好保护功能测试呢！这相当于给光伏逆变器请了个保镖呀，遇到问题能及时保护它。
要是没这个，那不就危险了嘛！
我的观点结论就是：光伏逆变器测试方法真的很重要，每个环节都不能掉以轻心，只有这样才能保证它可靠地工作呀！。
bv测试原理 -回复
bv测试原理-回复BV测试原理是指对逆变器进行参数测试和分析，以评估逆变器的性能和可靠性。
逆变器是太阳能光伏发电系统中的一个关键设备，将直流电能转换为交流电能，供电给家庭、商业和工业用途。
因此，测试逆变器的性能非常重要，以确保其正常运行和高效发电。
本文将分步介绍BV测试原理。
第一步：BV测试的目的BV测试的主要目的是评估逆变器的性能和可靠性。
通过对逆变器进行参数测试和分析，可以检测逆变器的电性能、热性能和环境适应性等方面的指标。
这些指标是评估逆变器是否能够稳定运行并有效发电的重要依据。
第二步：BV测试的准备工作在进行BV测试之前，需要准备一系列测量设备和测试环境。
通常需要使用直流电源、交流负载、测量仪表等设备来提供测试电源和测量参数。
另外，还需要一个符合测试标准的测试环境，包括恒定的温度和湿度条件，以保证测试结果的可靠性和准确性。
第三步：BV测试的步骤1. 首先，需要对逆变器进行电气参数测试。
这包括输入电压、输出电压、输出频率、输出功率等电性能指标的测量。
通过测量这些参数，可以评估逆变器的转换效率、输出稳定性和电气安全性能等方面的指标。
2. 接下来，进行逆变器的热性能测试。
这包括逆变器的工作温度、温升和散热性能等方面的测量。
热性能测试可以评估逆变器在长时间运行时的稳定性和耐久性，以及其在高温环境下的工作效果。
3. 最后，进行逆变器的环境适应性测试。
这包括逆变器在不同温度、湿度、大气压力等环境条件下的工作情况的测试。
环境适应性测试可以评估逆变器的抗干扰能力和稳定性，以及其在不同环境条件下的适应性。
第四步：BV测试的数据分析完成BV测试后，需要对测试数据进行分析和评估。
可以通过比较测试结果与设计规范和标准要求的差异，来评估逆变器的性能和可靠性。
同时，还可以通过数据分析找出逆变器存在的问题和改进的潜力，以提高逆变器的性能和可靠性。
第五步：BV测试的结论和建议根据BV测试的结果和数据分析，可以得出对逆变器性能和可靠性的结论和建议。
太阳能逆变器之加州能源效率测试计算说明
太陽能逆變器之加州能源效率測試計算說明太陽能逆變器(PV inverter)銷售至美國加州(California)除符合安規、電磁干擾和併網標準外，還必須符合美國加州能源委員會(CEC, USA, California Energy Commission)所制訂的能源效率規範。
為提昇產品的競爭能力，製造廠商都會使出渾身解數，提高能源轉換效率，如此一來可以發更多的電，就有機會領取更多的補助，以達到更快回收成本的目標。
廠商若能進一步瞭解CEC能源效率測試的內容，就能在產品設計階段導入，達到事半功倍的效果。
以下是CEC能源效率的計算方式：1. 以功率分析儀量測逆變器的輸出與輸入端功率，其功率準確度應達到±0.5%以上。
2. 分別在“額定輸入直流電壓(Vdcnominal)”、“最大輸入直流電壓(Vdcmaximun)”和“最小輸入直流電壓(Vdcminimun)”三種條件下，各別記錄其在額定最大輸入功率的10%, 20%, 30%, 50%, 75%, 和100%六種條件下18個轉換效率。
其中轉換效率= 輸出功率(Poutput) / 輸入功率(Pinput) X 100%3. 欲銷售至加州的逆變器，會在CEC的官方網站上列出三個轉換效率，分別是:o峰值效率(Peak Efficiency): 指上述18個轉換效率中最高的效率。
o標稱平均效率(Nominal Average Efficiency): 指三種輸入直流電壓在50%, 75%,和100% 的輸入功率下所記錄下共9個轉換效率的平均值。
o CEC加權效率(Weighted Efficiency): 由於太陽能模組在一天當中所接受到的日照情況，會隨季節、時間和天候情況有所不同，經由權重分配計算，模擬出實際加州太陽光對太陽能面板所產生的電能效率之改變，這也是CEC能源效率報告中最重要的轉換效率值。
CEC的加權效率是依據直流輸入最大功率的10%, 20%, 30%, 50%, 75% 和100%六種條件下，以權重值分別為4%, 5%, 12%, 21%, 53%,和5% 的權重分配所計算出的加權效率值。
光伏逆变器测试标准
光伏逆变器测试标准光伏逆变器是光伏发电系统中的核心设备，其性能稳定与否直接影响着光伏发电系统的发电效率和安全性。
因此，对光伏逆变器的测试标准显得尤为重要。
本文将从光伏逆变器测试的必要性、测试内容、测试方法等方面进行详细介绍。
一、光伏逆变器测试的必要性。
光伏逆变器是将光伏组件所产生的直流电转换为交流电的关键设备，其性能直接关系到光伏发电系统的发电效率和安全性。
因此，对光伏逆变器的测试必不可少。
通过测试，可以全面了解光伏逆变器的性能指标，确保其正常运行，提高光伏发电系统的发电效率和安全性。
二、光伏逆变器测试内容。
1. 输入特性测试，包括直流输入电压范围、最大输入电压、启动电压等指标的测试，以确保光伏逆变器能够正常接收光伏组件的直流电输入。
2. 输出特性测试，包括交流输出电压范围、频率范围、输出功率波形等指标的测试，以确保光伏逆变器能够稳定输出符合要求的交流电。
3. 效率测试，包括光伏逆变器的转换效率、峰值效率、欧洲效率等指标的测试，以确保光伏逆变器在电能转换过程中能够达到较高的能量利用率。
4. 稳定性测试，包括光伏逆变器在不同工作环境下的稳定性测试，以确保其在各种恶劣环境下都能够正常运行。
5. 安全性测试，包括过压保护、过流保护、短路保护等指标的测试，以确保光伏逆变器在异常情况下能够及时做出相应的保护措施，确保系统的安全运行。
三、光伏逆变器测试方法。
1. 实验室测试，通过在实验室环境下对光伏逆变器进行各项性能指标的测试，以获取准确的测试数据。
2. 场地测试，在实际光伏发电系统中对光伏逆变器进行性能测试，以获取真实的工作状态下的性能指标。
3. 对比测试，通过对同类光伏逆变器的性能指标进行对比测试，以评估其性能优劣。
四、总结。
光伏逆变器测试标准的制定和执行，对于保障光伏发电系统的正常运行和发电效率至关重要。
只有通过科学严谨的测试方法，才能确保光伏逆变器能够稳定、高效、安全地运行，从而为光伏发电系统的发电效率和安全性提供保障。
太阳能光伏逆变器测试及分析
太阳能光伏逆变器测试及分析随着人们对环境保护的日益重视，可再生能源成为未来发展的重要方向。
其中，由太阳能发电的光伏电站受到越来越多的关注。
在光伏电站中，逆变器是一个关键的组件，它将直流电转换为交流电，并控制其输出的电压、频率和相位等参数。
因此，对逆变器进行测试和分析对于光伏发电系统的正常运行具有至关重要的意义。
一、逆变器测试的重要性逆变器在光伏电站中扮演着至关重要的角色，其性能直接影响着光伏电站的发电效率和可靠性。
因此，对逆变器进行测试和分析，既可以保证光伏电站的正常运行，又可以优化系统性能，提高发电效率。
主要有以下三个方面的测试内容：1.电压、电流等基本参数测试逆变器的主要功能是将直流电转换为交流电，并控制其输出的电压、电流等参数。
因此，在测试逆变器时，首先需要测试其输入输出电压、电流等基本参数。
此外，还要测试逆变器的功率因数、总谐波失真率等指标，以保证逆变器的性能指标符合要求。
2.温度和湿度等环境参数测试逆变器工作时会产生一定的热量，因此需要测试逆变器的温度。
此外，还需要测试逆变器所处环境的湿度、风力等参数，以确保逆变器在各种环境条件下都能正常运行。
3.电磁兼容性测试逆变器工作时会产生一定的电磁干扰，对于周围的其他设备和系统可能产生影响。
因此，需要测试逆变器的电磁兼容性，以确保其不会对周围的设备产生干扰。
二、逆变器测试的方法逆变器测试的方法一般有以下三种：1.基于实际光伏电站的测试这种方法是最为直接、实际和全面的测试方法。
通过在实际光伏电站上进行测试，可以直接测试逆变器的实际性能和运行情况，包括逆变器的输入输出电压、电流、功率等参数，同时还可以测试逆变器所处环境的温度、湿度等参数。
这种方法的优点是测试结果最为准确可靠，缺点是要求有实际光伏电站作为测试平台，测试成本较高。
2.基于实验室测试台的测试这种方法需要建立一个实验室测试台，并按照实际情况模拟光伏电站的各种条件，例如输入电压、光照强度、温度、湿度等。
逆变器接触电流测试方法
逆变器接触电流测试方法逆变器是一种将直流电转换为交流电的设备，在太阳能发电系统中起着重要的作用。
为了确保逆变器在正常运行中能够稳定地转换电流，需要进行接触电流测试。
本文将介绍逆变器接触电流测试的方法和步骤。
一、测试目的和原理逆变器接触电流测试的目的是检测逆变器内部的接触电阻和接触电流情况，以确保逆变器正常工作，并预防潜在的安全隐患。
测试原理是通过在逆变器输入端和输出端分别加上测试电压，利用欧姆定律计算出逆变器输入端和输出端的接触电阻和接触电流。
二、测试步骤1. 选择合适的测试电压：根据逆变器的额定电压和工作条件，选择适当的测试电压。
一般来说，测试电压应低于逆变器的额定电压，以避免损坏逆变器。
2. 准备测试设备：需要准备好测试电压源、万用表和测试线等设备。
3. 测试输入端接触电流：将测试电压源的正极连接到逆变器的输入正极，负极连接到逆变器的输入负极，将万用表的电流档位选择到合适的范围，记录下输入端的接触电流值。
4. 测试输出端接触电流：将测试电压源的正极连接到逆变器的输出正极，负极连接到逆变器的输出负极，将万用表的电流档位选择到合适的范围，记录下输出端的接触电流值。
5. 计算接触电阻：根据欧姆定律，通过测得的接触电流和测试电压，计算出逆变器输入端和输出端的接触电阻。
接触电阻的计算公式为：R = U/I，其中R为接触电阻，U为测试电压，I为接触电流。
6. 分析测试结果：根据计算得到的接触电阻值，判断逆变器的接触电流情况。
一般来说，接触电阻值越小，表示逆变器的接触性能越好。
三、注意事项1. 在进行接触电流测试前，必须确保逆变器处于停机状态，并断开与太阳能电池板和电网的连接。
2. 在连接测试线时，应确保良好的接触，避免接触电阻对测试结果的影响。
3. 在进行测试时，应注意安全，避免触及带电部分，以免发生触电事故。
4. 测试结果可能受到环境温度、湿度等因素的影响，因此应在相同的环境条件下进行多次测试，以取得准确可靠的结果。
光伏逆变器测试系统的技术要求
光伏逆变器测试系统要求：一、配置：包括太阳能电池阵列模拟器、交流模拟电源、防孤岛检测负载、高精度功率分析仪四大部分。
二、太阳能电池阵列模拟器技术要求1、关键技术指标1）模拟输出功率，模块式，可进行选择性扩展。
2）★运行功能：模拟全天累计电能计算，自动编程控制I-V曲线输出，测试静态和动态下MPPT效能。
软件功能：同步计算MPP效率，实时观察PV曲线与实际值，即时的最大功率跟踪显示。
3）存储组数：可编程任意多条，可编程节点数不少于128点的V&I采集功能；可储存不同照度及温度下的I-V曲线于记忆体内；可让使用者编辑任何遮罩下的I-V曲线。
4）输入电压：3×360～440VAC；频率：50Hz±10％。
5）阵列模拟器输出电压范围：0～1000V，阵列模拟器输出电流范围：0～500A。
6）电源输入调整率：±0.5％F.S，负载调整率：±1％F.S。
7）设定精度：±0.1％，分辨率：0.1。
8）输出纹波：1％；输出接口：RS232/RS285，GPIB；输出限流：限流保护，限流点可设定；效率≥90％。
2、安全性要求1）★配置内置保护功能：输入欠压、过压保护，输出过压、过流、短路保护，过热保护。
2）过电压保护：0～110％Umax，过电流保护：0～110％Imax。
3）电源故障报警功能：声光报警。
4）电磁兼容性辐射测试：EN 50081-2，EN 55011。
5）电磁兼容性抗扰测试：EN 50082-2。
6）安全标准：EN 60204。
3、工作环境要求：1）温度：5～40℃，检测装置体积和散热满足实验室空间设计要求。
2）贮存温度：–25～70℃；相对空气湿度：0～95％ (无冷凝）。
4、配置可以完成日常分析控制的计算机一台，配置不低于：Intel Core i5或同等性能产品/内存4GB/硬盘1TB/DVD RW/22"显示器/独立显卡。
太阳能光伏并网逆变器测试方案
太阳能光伏并网逆变器测试方案
逆变器测试系统以逆变器性能测试为核心，包括转换效率、孤岛保护能力、供电质量等参数，并为逆变器提供光伏阵列仿真直流电输入和模拟交流市电供电环境，为逆变器测试提供完整的测试平台。
逆变器测试
1.允许承受最大光伏方阵功率大小，以及最大功率点的范围
2.方阵的开路电压与方阵短路电流大小
3.逆变器模拟并入电网测试
4.逆变器的效率，功率因数，电流谐波含量
5.逆变器输出的电压范围，频率范围
6.逆变器的保护(过/欠压，过/欠频，过流，防反放电，极性反接，过载，防孤岛效应)
7. 逆变器额定输出功率，最大输出功率
系统组成
光伏阵列仿真直流电源
直流功率计
交流仿真电源
系统仿真阻抗
逆变器测试单元
交流功率计
孤岛效应测试仪-负载
吸收负载
逆潮流保护器
交流功率计
整套系统满足：
DO-160, MIL-STD-704, EUROCAE 14D，EN 61000-3-2, EN 61000-3-3, EN 61000-4-11,IEC62116、UL 1741:1999等标准测试要求，为您提供一站式解决方案。
逆变器测试方案
逆变器测试方案1. 引言逆变器是一种将直流（DC）电能转换为交流（AC）电能的装置，被广泛应用于太阳能发电、风能发电等可再生能源系统中。
逆变器的性能稳定性和可靠性对于电力系统的运行至关重要。
因此，对逆变器进行测试和评估是确保其正常运行的必要步骤。
本文将介绍一种逆变器测试方案，该方案可以用于评估逆变器的性能指标，包括转换效率、谐波失真、响应时间等。
通过测试可以确认逆变器的设计是否满足要求，并提供改进和优化的建议。
2. 测试目标逆变器测试的主要目标是评估其性能和功能是否符合设计要求。
具体目标如下：•测量逆变器的转换效率，以验证其能够有效地将直流电能转换为交流电能；•测量逆变器的谐波失真水平，以确保输出的交流电能符合国际标准；•测试逆变器的响应时间和稳定性，以验证其能够适应不同的负载和电网条件。
3. 测试方法以下是逆变器测试方案中的几个关键测试方法：3.1 转换效率测试转换效率是评估逆变器性能的重要指标之一。
测试流程如下：1.将逆变器连接到直流电源，并设置适当的直流电压和电流；2.连接交流负载到逆变器的输出端口；3.测量输入和输出电流、电压，并计算转换效率；4.重复测试过程，以获取一系列数据点。
3.2 谐波失真测试谐波失真是逆变器输出的交流电能中谐波成分的程度。
测试流程如下：1.将逆变器连接到交流负载，并设置适当的输入电压和负载电流；2.使用频谱分析仪测量逆变器的输出电压波形，并计算谐波失真；3.比较测试结果与国际标准，评估逆变器的谐波失真水平。
3.3 响应时间和稳定性测试逆变器的响应时间和稳定性对于应对电网的变化和负载扰动至关重要。
测试流程如下：1.在逆变器的输入端引入电网模拟器，并设置不同的电压和频率；2.监测逆变器的输出电压和频率的响应速度和稳定性；3.分析监测结果，并评估逆变器的响应时间和稳定性。
4. 测试设备逆变器测试需要用到以下设备：•直流电源：用于提供逆变器的直流电源；•频谱分析仪：用于测量逆变器的输出电压波形和谐波失真；•电网模拟器：用于模拟电网的变化和负载扰动。
光伏逆变器性能测试及控制系统研究
光伏逆变器性能测试及控制系统研究光伏逆变器是将太阳能电池板产生的直流电转换成交流电的设备。
其在太阳能发电中扮演着至关重要的角色。
而光伏逆变器的性能直接影响着太阳能发电系统的电量和效益。
因此，对于光伏逆变器性能测试及控制系统的研究尤为重要。
一、光伏逆变器性能测试1、测试内容光伏逆变器性能测试是为了检测光伏逆变器的各项性能参数，主要包括：输入电流、输入电压、输出电流、输出电压、转换效率等指标。
2、测试步骤对于光伏逆变器的性能测试，需要按照一定的步骤进行。
（1）检测有无损伤：首先，需要检查光伏逆变器外壳有无明显损伤、变形等情况。
（2）连接电源：将光伏逆变器与电源连接，并根据光伏逆变器的说明书，确定电源输入的电压和电流范围。
（3）连接电池板：将电池板与光伏逆变器连接，并根据光伏逆变器的说明书，确定输入电压和电流的范围。
（4）开始测试：打开光伏逆变器的开关，开始进行性能测试。
（5）记录测试数据：测试时需要记录光伏逆变器输入电压、输入电流、输出电压、输出电流等数据，以及测试的时间和环境温度等信息。
3、测试结果通过光伏逆变器性能测试，可以得到光伏逆变器的各项性能参数，并且可以对光伏逆变器的性能状况进行评估和分析。
二、光伏逆变器控制系统研究1、控制系统的研究意义光伏逆变器作为太阳能发电系统的关键组成部分，其控制系统的性能直接影响着太阳能发电系统的效益。
因此，对于光伏逆变器控制系统的研究，可以优化光伏逆变器控制系统的性能，提高太阳能发电系统的效益。
2、控制系统的研究内容光伏逆变器控制系统研究的内容主要包括：控制算法、控制器硬件、控制信息采集等方面。
（1）控制算法：控制算法是光伏逆变器控制系统的核心部分，可以优化光伏逆变器的电能转换效率，提高太阳能发电系统的效益。
（2）控制器硬件：控制器硬件是光伏逆变器控制系统的实现平台，其稳定性、精度和反馈速度等性能指标可以影响到光伏逆变器控制系统的性能。
（3）控制信息采集：控制信息采集是光伏逆变器控制系统的数据采集和处理部分，其精度和采集速度也可以影响到光伏逆变器控制系统的性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
太阳能逆变器的测试系统详解
太阳能逆变器测试系统详细描述：
1.防孤岛检测装置(手动型)
ACLT-2210M
RLC各11.1K,总装机容量33.3K,步进幅度0.001K,最大电流分辨率1mA，满足10K逆变器防孤岛保护试验检测需要
ACLT-3803M
RLC各32.97K,总装机容量98.91K,步进幅度0.01K,最大电流分辨率1mA，满足30K逆变器防孤岛保护试验检测需要
ACLT-3820M
RLC各66.97K,总装机容量200.91K,步进幅度0.01K,最大电流分辨率1mA，满足60K逆变器防孤岛保护试验检测需要
ACLT-3830M
RLC各109.97K,总装机容量329.91K,步进幅度0.01K,最大电流分辨率1mA，满足100K逆变器防孤岛保护试验检测需要
ACLT-3840M
RLC各139.97K,总装机容量419.91K,步进幅度0.01K,最大电流分辨率1mA，满足130K逆变器防孤岛保护试验检测需要
ACLT-3860M
RLC各209.97K,总装机容量629.91K,步进幅度0.01K,最大电流分辨率1mA，满足200K逆变器防孤岛保护试验检测需要
ACLT-3880M
RLC各269.97K,总装机容量809.91K,步进幅度0.01K,最大电流分辨率1mA，满足250K逆变器防孤岛保护试验检测需要
ACLT-38160M
RLC各529.97K,总装机容量1589.91K,步进幅度0.01K,最大电流分辨率1mA，满足500K逆变器防孤岛保护试验检测需要
ACLT-38300M
RLC各1079.97K,装机容量3239.91K,步进幅度0.01K,最大电流分辨率1mA，满足1000K逆变器防孤岛保护试验检测需要
太阳能逆变器测试系统
一、太阳能逆变器测试系统关于谐振频率的难点为了模拟孤岛运行环境，需要RLC负载能够精确产生一个稳定的基频频率（50Hz或60Hz），谐振频率公式，L与C一定要均衡，才能达到基频频率。
为了高效率实施逆变器检测，防孤岛试验检测装置在选型时一定要注意选择一套可以稳定、快速、自动调试出基频频率的RLC负载。
二、太阳能逆变器测试系统关于逆变器输出无功对谐振频率的影响所有被测光伏逆变器一定会有无功输出，无功可能是容性，也可能也是感性。
关键是在实施防孤岛效应保护试验时，逆变器输出无功功率一定要可以自动补偿到RLC 负载调试中，避免在试验过程过欠频触发保护，导致测量结果错误。
所以一定要注意选择一套可以自动补偿逆变器输出无功功率的RLC负载。
三、太阳能逆变器测试系统关于寄生量对测量结果的影响如果试验的电感负荷比电容大，谐振频率会大于50Hz，电感负荷比电容小，谐振频率会小于。
