汽缸密封性检测ppt课件
➢ 进气歧管真空度波动:六缸汽油机不超过3kPa, 四缸汽油机不超过5kPa(大气压力以海平面为准)。
➢ 检测发动机进气管真空度时,应根据当地海拔高 度修正检测标准 。
精选ppt
21
四、测定曲轴箱窜气量
➢ 测定曲轴箱窜气量是检测气缸密封性的重要手段。 气缸活塞组配合副磨损,间隙增大,或活塞环对口、 断裂及拉缸时,窜入曲轴箱的气体量将会增加,发 动机动力性会随之下降。
2)相邻两缸压缩压力读数偏低或很低,而其他缸正 常,是由于相邻两缸间气缸衬垫漏气或缸盖螺栓 未拧紧所致。
3)数缸压力读数偏低时,可以用清洁而黏度较大的润 滑油20-30mL,注入偏低的汽缸再测量汽缸压力, 若压力读数升高,说明汽缸与活塞组零件磨损过大; 如读数基本无变化,说明气门关闭不严。
4)一气缸或数缸压力偏高,汽车行驶中又出现过热
1.利用气缸压力表检测法
➢ 气缸压力表是一种专用压力表, 一般由表头、导管、单向阀和接 头等组成。
➢ 单向阀处于关闭位置时,可保持 测得的气缸压缩压力读数;单向 阀打开时,可使压力表指针回零, 以用于下次测量。
精选ppt
3
检测方法
1)发动机应运转至正常工作温度,水冷发动机水温 75-95℃,风冷发动机机油温度80-90 ℃ 。
(2)用起动电流或起动电压降式气缸压力测试仪检测
可在不拆卸火花塞或喷油器的情况下,测定发动 机各缸的压缩力。其原理是利用示波器记录的起动 机电流曲线来测定发动机各缸压缩力。
精选ppt
9
✓ 发动机起动时,起动机驱动曲轴的转矩M和起动工 作磁通电量流相Is之互间作存用在,一产定生函电数磁关力系和。电电磁枢力电矩流MIs:与磁场
精选ppt
11
✓ 起动工作电流Is与蓄电池端电压V的关系为 :
➢ 检测发动机进气管真空度时,应根据当地海拔高 度修正检测标准 。
精选ppt
21
四、测定曲轴箱窜气量
➢ 测定曲轴箱窜气量是检测气缸密封性的重要手段。 气缸活塞组配合副磨损,间隙增大,或活塞环对口、 断裂及拉缸时,窜入曲轴箱的气体量将会增加,发 动机动力性会随之下降。
2)相邻两缸压缩压力读数偏低或很低,而其他缸正 常,是由于相邻两缸间气缸衬垫漏气或缸盖螺栓 未拧紧所致。
3)数缸压力读数偏低时,可以用清洁而黏度较大的润 滑油20-30mL,注入偏低的汽缸再测量汽缸压力, 若压力读数升高,说明汽缸与活塞组零件磨损过大; 如读数基本无变化,说明气门关闭不严。
4)一气缸或数缸压力偏高,汽车行驶中又出现过热
1.利用气缸压力表检测法
➢ 气缸压力表是一种专用压力表, 一般由表头、导管、单向阀和接 头等组成。
➢ 单向阀处于关闭位置时,可保持 测得的气缸压缩压力读数;单向 阀打开时,可使压力表指针回零, 以用于下次测量。
精选ppt
3
检测方法
1)发动机应运转至正常工作温度,水冷发动机水温 75-95℃,风冷发动机机油温度80-90 ℃ 。
(2)用起动电流或起动电压降式气缸压力测试仪检测
可在不拆卸火花塞或喷油器的情况下,测定发动 机各缸的压缩力。其原理是利用示波器记录的起动 机电流曲线来测定发动机各缸压缩力。
精选ppt
9
✓ 发动机起动时,起动机驱动曲轴的转矩M和起动工 作磁通电量流相Is之互间作存用在,一产定生函电数磁关力系和。电电磁枢力电矩流MIs:与磁场
精选ppt
11
✓ 起动工作电流Is与蓄电池端电压V的关系为 :
NO1:气缸密封性检测、诊断与排除(共47张)
(5)按上述方法依次测量各缸压力,每缸 测量不少于两次,取平均值。
第7页,共47页。
结果分析
①压力时高时低,说明气门关闭不严 ②相邻两缸压力偏低,而其他缸正常,表明此相邻两缸通气 ③一缸或数缸漏气,注入粘度较大机油,则又恢复正常,说明零件磨
损过大
④压力偏高,行驶中出现过热(ɡuò rè)或爆燃,则积炭过多 ⑤GB18565-2001规定,发动机各气缸压缩压力应不小于原设计规定
200
第16页,共47页。
2.诊断分析:
经验法:根据火花塞情况判断发动机工作状 况
1)触摸法:绝缘陶瓷部位感温 2)观色法:旋下火花塞,察看其电极部分 ①赤褐色或铁锈色:正常
②烟熏的黑色:表明燃烧不完全,多半是混合气过浓,机 油(jīyóu)上窜,火花塞冷却型选错
③渍油状:表缸无火,火弱,存油
第17页,共47页。
的空气压力下降为P2,其压力差为:
p1
p2
Q2
2 2 A2
Q---空气漏气量
A----空气量孔截面积
---空气量空阻力系数 ----空气密度
检测仪器标定方法:接通外部压缩空气,关闭出气阀,调整调压阀,
使测量表指针指向额定进气压力,并将其作为0%,气缸不漏气; 打开出气阀,让压缩空气全部经量孔后于大气相通,压力表指针为100%, 等分100分,每一份即为1%的漏气量。
➢测得结果如低于原设计规定
a) 可向该缸火花塞或喷油器孔内注入适量机油,(一般为 20 ~ 30 mL)然
后用气缸压力表重测气缸压力。
b)若再测的压力值明显比第一次的高,接近标准压力,表明是气缸内的
问题。可能是气缸、活塞环、活塞磨损过大或活塞环对口(duìkǒu)、卡死、 断裂及缸壁拉伤等原因所致。
第7页,共47页。
结果分析
①压力时高时低,说明气门关闭不严 ②相邻两缸压力偏低,而其他缸正常,表明此相邻两缸通气 ③一缸或数缸漏气,注入粘度较大机油,则又恢复正常,说明零件磨
损过大
④压力偏高,行驶中出现过热(ɡuò rè)或爆燃,则积炭过多 ⑤GB18565-2001规定,发动机各气缸压缩压力应不小于原设计规定
200
第16页,共47页。
2.诊断分析:
经验法:根据火花塞情况判断发动机工作状 况
1)触摸法:绝缘陶瓷部位感温 2)观色法:旋下火花塞,察看其电极部分 ①赤褐色或铁锈色:正常
②烟熏的黑色:表明燃烧不完全,多半是混合气过浓,机 油(jīyóu)上窜,火花塞冷却型选错
③渍油状:表缸无火,火弱,存油
第17页,共47页。
的空气压力下降为P2,其压力差为:
p1
p2
Q2
2 2 A2
Q---空气漏气量
A----空气量孔截面积
---空气量空阻力系数 ----空气密度
检测仪器标定方法:接通外部压缩空气,关闭出气阀,调整调压阀,
使测量表指针指向额定进气压力,并将其作为0%,气缸不漏气; 打开出气阀,让压缩空气全部经量孔后于大气相通,压力表指针为100%, 等分100分,每一份即为1%的漏气量。
➢测得结果如低于原设计规定
a) 可向该缸火花塞或喷油器孔内注入适量机油,(一般为 20 ~ 30 mL)然
后用气缸压力表重测气缸压力。
b)若再测的压力值明显比第一次的高,接近标准压力,表明是气缸内的
问题。可能是气缸、活塞环、活塞磨损过大或活塞环对口(duìkǒu)、卡死、 断裂及缸壁拉伤等原因所致。
(2)课题二 汽缸密封性的检测
通过对气缸漏气量的检测也可检测气缸密封性。检 测时,发动机不运转,活塞处于上止点位置,若把 具有一定压力的压缩空气从火花塞或喷油器孔充入 气缸,通过压力变化即可检测气缸的密封性。 QLJ—2型气缸漏气量检测仪由调压阀、进气压力 表、测量表、校正孔板、橡胶软管、快换管接头和 充气嘴等组成。此外,还需配备外部气源、指示活 塞位置的指针和活塞定位盘。
2.1 气缸压缩压力的检测
• 活塞到达压缩终了上止点时气缸内的压力称为气缸 压缩压力,简称为气缸压力。 • 检测气缸压缩压力的大小可以表明气缸的密封性。 • 检测方法有:用气缸压力表检测和用气缸压力测试 仪检测。
气门油封
2.1.1 用气缸压力表检测气缸压缩压力
气缸压力表是一种气体 专用压力表,它一般由 压力表头、导管、单向 阀和接头等组成。 • 气缸压力表的接头有两 种形式。一种为锥形或 阶梯形的橡胶接头,可 以压紧在火花塞或喷油 器孔上;另一种为螺纹 管接头,可以拧紧在火 花塞或喷油器螺纹孔内。 •
2.2 曲轴箱漏气量的检测
• 国家标准 GB 11340—1989《汽车曲轴箱排放 物测量方法及限值》中并未做出曲轴箱窜气 量规定。在国家标准 GB 14761.4—1993《汽 车曲轴箱污染物排放标准》中,对曲轴箱排 放的定性规定是“汽车运行 80 000 km 内, 从机油标尺口测量不允许出现正压力”。
2.2 曲轴箱漏气量的检测
曲轴箱窜气量大,一般是因气 缸、活塞、活塞环磨损量大、 配合间隙增大或活塞环对口、 结 胶、积炭、弹性降低或失去弹 性、断裂及缸壁拉伤等原因造 成,因而检测时要结合使用、 维修和配件质量等情况进行具 体的分析、判断。
曲轴箱单缸平均漏气量参考性诊断参数标准
2.3 气缸漏气量和漏气率的检测
2.1 气缸压缩压力的检测
• 活塞到达压缩终了上止点时气缸内的压力称为气缸 压缩压力,简称为气缸压力。 • 检测气缸压缩压力的大小可以表明气缸的密封性。 • 检测方法有:用气缸压力表检测和用气缸压力测试 仪检测。
气门油封
2.1.1 用气缸压力表检测气缸压缩压力
气缸压力表是一种气体 专用压力表,它一般由 压力表头、导管、单向 阀和接头等组成。 • 气缸压力表的接头有两 种形式。一种为锥形或 阶梯形的橡胶接头,可 以压紧在火花塞或喷油 器孔上;另一种为螺纹 管接头,可以拧紧在火 花塞或喷油器螺纹孔内。 •
2.2 曲轴箱漏气量的检测
• 国家标准 GB 11340—1989《汽车曲轴箱排放 物测量方法及限值》中并未做出曲轴箱窜气 量规定。在国家标准 GB 14761.4—1993《汽 车曲轴箱污染物排放标准》中,对曲轴箱排 放的定性规定是“汽车运行 80 000 km 内, 从机油标尺口测量不允许出现正压力”。
2.2 曲轴箱漏气量的检测
曲轴箱窜气量大,一般是因气 缸、活塞、活塞环磨损量大、 配合间隙增大或活塞环对口、 结 胶、积炭、弹性降低或失去弹 性、断裂及缸壁拉伤等原因造 成,因而检测时要结合使用、 维修和配件质量等情况进行具 体的分析、判断。
曲轴箱单缸平均漏气量参考性诊断参数标准
2.3 气缸漏气量和漏气率的检测
课题二气缸气密性检测
进气管负压用真空表检测,无须拆任何机件,而且快速 简便,应用极广。一般发动机综合分析仪也具有进气管负压检 测功能。
课题二 气缸气密性的检测 2.4 进气管负压检测
测试条件及操作方法:
(1)起动发动机,并使其以高于怠速的转速空转30min以上, 使发动机达到正常工作温度。 (2)将真空表软管接到进气歧管的测压孔上。 (3)变速器挂空档,发动机怠速运转。
课题二 气缸气密性的检测
2.3 气缸漏气量的检测
气缸的密封性可用检测气缸漏气量的方法进行评价。检 测气缸漏气量时,发动机不运转,活塞处在压缩终了上止点 位置,从火花塞孔处通入一定压力的压缩空气,通过测量气 缸内压力的变化情况,来表征整个气缸组的密封性,即不仅 表征气缸活塞摩擦副,还表征进排气门、气缸衬垫、气缸盖 及气缸的密封性。该方法仅适用于对汽油机的检测。
课题二 气缸气密性的检测
2.4 进气管负压检测
影响真空度的因素: • 节气门后的所有管路漏气。真空度变小,大约在50kPa以下。 • 点火角不正确。过晚:47~57kPa间摆动;过早:大摆。 • 混合气过浓,44~57kPa间摆动;过稀,40kPa左右大幅摆动。 • 气缸密封,活塞环漏,快开节气门时,真空度为0. • 气门不严,真空度在50kPa左右。 一般分析数值分析:
课题二 气缸气密性的检测
2.2 曲轴箱窜气量的检测
随发动机工作窜气会越来越多必须排放出去否则会影响发 动机动力和损坏发动机。曲轴箱窜气中含有不少有害成份,所 以从很早以前各国家都规定发动机窜气必须回收再燃烧,这才 有了曲轴箱窜气管把窜气从进气道吸入燃烧室再燃烧后从排气 管排出。
检测曲轴箱窜气量,也是检测气缸密封性的方法之一。特 别是在发动机不解体的情况下,使用该方法诊断气缸活塞摩擦 副的工作状况具有明显的作用。
课题二 气缸气密性的检测 2.4 进气管负压检测
测试条件及操作方法:
(1)起动发动机,并使其以高于怠速的转速空转30min以上, 使发动机达到正常工作温度。 (2)将真空表软管接到进气歧管的测压孔上。 (3)变速器挂空档,发动机怠速运转。
课题二 气缸气密性的检测
2.3 气缸漏气量的检测
气缸的密封性可用检测气缸漏气量的方法进行评价。检 测气缸漏气量时,发动机不运转,活塞处在压缩终了上止点 位置,从火花塞孔处通入一定压力的压缩空气,通过测量气 缸内压力的变化情况,来表征整个气缸组的密封性,即不仅 表征气缸活塞摩擦副,还表征进排气门、气缸衬垫、气缸盖 及气缸的密封性。该方法仅适用于对汽油机的检测。
课题二 气缸气密性的检测
2.4 进气管负压检测
影响真空度的因素: • 节气门后的所有管路漏气。真空度变小,大约在50kPa以下。 • 点火角不正确。过晚:47~57kPa间摆动;过早:大摆。 • 混合气过浓,44~57kPa间摆动;过稀,40kPa左右大幅摆动。 • 气缸密封,活塞环漏,快开节气门时,真空度为0. • 气门不严,真空度在50kPa左右。 一般分析数值分析:
课题二 气缸气密性的检测
2.2 曲轴箱窜气量的检测
随发动机工作窜气会越来越多必须排放出去否则会影响发 动机动力和损坏发动机。曲轴箱窜气中含有不少有害成份,所 以从很早以前各国家都规定发动机窜气必须回收再燃烧,这才 有了曲轴箱窜气管把窜气从进气道吸入燃烧室再燃烧后从排气 管排出。
检测曲轴箱窜气量,也是检测气缸密封性的方法之一。特 别是在发动机不解体的情况下,使用该方法诊断气缸活塞摩擦 副的工作状况具有明显的作用。
最新任务二-气缸密封性检测概要课件PPT
国家标准 GB 11340—1989《汽车曲轴箱排放物 测量方法及限值》中并未做出曲轴箱窜气量规 定。在国家标准 GB 14761.4—1993《汽车曲轴 箱污染物排放标准》中,对曲轴箱排放的定性 规定是“汽车运行 80 000 km 内,从机油标尺口 测量不允许出现正压力”。
曲轴箱窜气量大,一般是因气缸、
1—调压阀;2—进气压力表;3—测量表;4—橡胶软管; 5—快换接头;6—充气嘴;7—校正孔板
Ⅰ—压缩行程开始位置;Ⅱ—压缩行程上 止点;Ⅲ—1缸上止点位置;
(1) 气缸漏气量的检测
检测方法:活塞在上止点从燃烧室通入接近于缸压的空气, 压力由进气压力表读出(气源压力)。测量表调到0.4MPa (P1),漏气时0.4MPa下降到某一值(P2)
五.辨证论治•辨证要点
3. 闭证与脱证:都是中风、中脏腑的表现,都 有突然昏倒,不省人事。 1)性质2)临床表 现 3)治法
4. 阳闭、阴闭:都是中风中脏腑闭证。 阳闭:热象。 阴闭: 寒象。
五.辨证论治•辨证要点
5.辩病势顺逆:神志,瞳神,抽搐,呃 逆,戴阳,呕血,黑便。
6.辅助检查:CT,MRI。
漏气量测出后的分析: 排气有漏气声:排气门漏 进气管有漏气声:进气门漏 水箱盖有气泡:缸垫坏 加机油口漏气声:活塞或环坏 许用值:大于0.25
(2) 气缸漏气率的检测
许用值:30%-40%
5.进气管负压的检测
进气管负压(真空度):节气门后的真空度。 ΔPx=P0-Px
Px-进气管的绝对压力,压力低真空度大。 P0-大气压力 1. 节气门后的所有管路漏气,真空度变小,大约在50kpa以下。 2. 点火角不正确影响真空度。过晚:大约在47-57kpa之间轻摆,过早: 大摆。 3. 混合气过浓:在44-57kpa之间缓慢摆动;过稀:大于过浓,在40kpa 左右摆幅大。 4. 气缸密封、活塞环漏,快开节气门为0。 5. 气门不严,在50kpa左右。 怠速正常值:60-70kpa 极限:不能低于3-5KPa

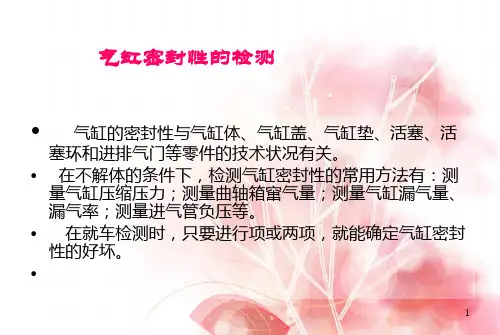

汽车检测技术2章2气缸密封性检测.pptx
