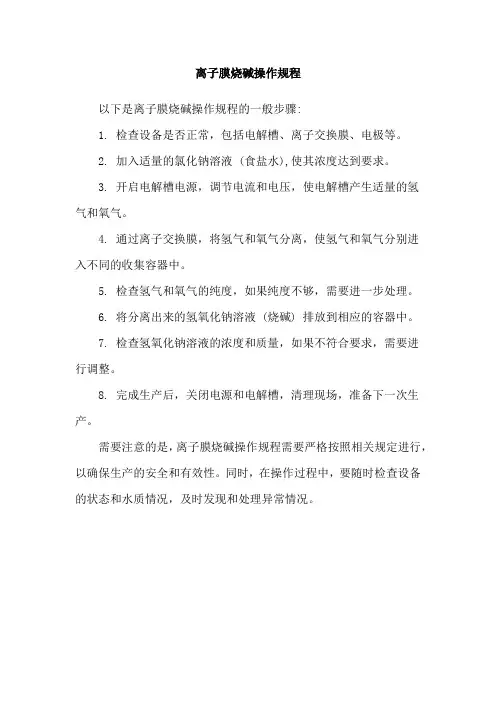

以下是离子膜烧碱操作规程的一般步骤:
1. 检查设备是否正常，包括电解槽、离子交换膜、电极等。

2. 加入适量的氯化钠溶液 (食盐水),使其浓度达到要求。

3. 开启电解槽电源，调节电流和电压，使电解槽产生适量的氢
气和氧气。

4. 通过离子交换膜，将氢气和氧气分离，使氢气和氧气分别进
入不同的收集容器中。

5. 检查氢气和氧气的纯度，如果纯度不够，需要进一步处理。

6. 将分离出来的氢氧化钠溶液 (烧碱) 排放到相应的容器中。

7. 检查氢氧化钠溶液的浓度和质量，如果不符合要求，需要进
行调整。

8. 完成生产后，关闭电源和电解槽，清理现场，准备下一次生产。

需要注意的是，离子膜烧碱操作规程需要严格按照相关规定进行，以确保生产的安全和有效性。

同时，在操作过程中，要随时检查设备的状态和水质情况，及时发现和处理异常情况。

离子膜烧碱生产中的盐水精制工艺

炭素材料，该材料耐酸碱，与氧化剂易发生反应）但造成过滤效果差。重时造成炭素烧结管骨架变形，严
所以要求盐水脱氯工序必须平稳，含氯盐水不能进
２原盐质量
严格控制进厂原盐的各项质量指标是盐水生产的重要环节。原盐不合格将加大生产难度，甚至无法
表ｌ列各项指标中任何一项不合格都会造成严所
成。精制后的盐水含氯会造成炭素管过滤器损伤，
（素烧结管是由炭粉加石油焦烧结而成的多微孔炭
重后果，至造成系统停车。因此，甚盐水精制十分重要．寻找从化盐到盐水精制合格的最佳工艺条件。需
浓度不合格就会影响精制剂的加入量。进而影响盐水的浓度。精制剂加入过多会造成ＮＣ的质量浓度ａＩ
低于３０；入量过少可造成盐水浓度过高，０加易形
树脂吸收速率随温度升高而加快，但温度过高会造成树脂强度下降．因此盐水最佳控制温度应在
密度变化较大影响盐水澄清速度，长澄清时间．延甚
至造成一次盐水含钙镁不合格。要求粗盐水中ＮＣａ１的质量浓度控制在（０＿）／为最佳。３７２ｇＬ＋
精盐水的温度根据装置热损失的情况最好控制
表面预涂２～．ｍ．３０ｍ的一维素，纤维素根据炭０纤一
中石化关津分公司与渤化集团签署供给协议

离子膜法制烧碱的生产工艺总结【共6页】

离子膜法制烧碱的生产工艺总结离子膜法制烧碱的生产工艺总结【内容摘要】离子膜法制烧碱是烧碱生产工艺的常用制法之一，但是在目前烧碱生产工艺中所见的比例并不是很大，所以我们必须仔细的认识一下子膜法制烧碱的工艺特点，1、离子膜法碱液蒸发的特点，1、1流程简单，简化设备，易于操作，由于离子膜碱液仅含有极微量的盐，所以，在其整个蒸发浓缩过程中，即使是生产99%的固碱，也无须除盐，1、2浓度高，蒸发水量少，蒸汽消耗低，离子膜法碱液的浓度高，一般在30%～33%，比隔膜法碱液的10%～11%要高很大，因而大量的减少了浓缩所用的蒸汽，而隔膜法电解碱液若同样浓缩到50%，则一般要蒸出6、5t的水量（隔膜碱液浓度按10、5%计），2影响碱液蒸发的因素，2、1生蒸汽压力，蒸汽是碱液蒸发中的主要热源，生蒸汽（或称一次蒸汽）的压力高低对蒸发能力有很大的影响。

摘要：本文着重介绍了离子膜法制烧碱的生产工艺过程中的离子膜法碱液蒸发的特点以及2 影响碱液蒸发的因素。

关键词：离子膜法隔膜法蒸汽分离器离子膜法制烧碱是烧碱生产工艺的常用制法之一，但是在目前烧碱生产工艺中所见的比例并不是很大，所以我们必须仔细的认识一下子膜法制烧碱的工艺特点1、离子膜法碱液蒸发的特点1、1 流程简单，简化设备，易于操作由于离子膜碱液仅含有极微量的盐，所以，在其整个蒸发浓缩过程中，即使是生产99%的固碱，也无须除盐。

这就是极大的简化了流程设备，即隔膜碱蒸发必须有的除盐的设备及工艺工程都被取消（如旋液分离器、盐沉降槽、分离机、回收母液贮罐等），而且，由于在蒸发过程中没有盐的析出，也就很难发生管道阻塞，系统打水问题，使操作容易进行。

1、2 浓度高，蒸发水量少，蒸汽消耗低离子膜法碱液的浓度高，一般在30%～33%，比隔膜法碱液的10%～11%要高很大，因而大量的减少了浓缩所用的蒸汽。

若以32%的碱液为例，如果产品的浓度为50%，则每吨50%的成品碱需蒸出水量为：而隔膜法电解碱液若同样浓缩到50%，则一般要蒸出6、5t的水量（隔膜碱液浓度按10、5%计）。

离子膜生产烧碱-----初稿

实习报告实习项目：离子膜烧碱工艺专业：应用化工技术姓名：李冬苹学号：2010040805前言专科类理工学校所教授学生重点在于培养学生理论与现实相结合的实际能力，做到理论知识与技能双丰收，培养高新技术型人才。

而在该培养过程中，外出见习、实习必不可少。

本次实习主要学习离子膜生产烧碱的具体工艺，例如操作原理、步骤、操作参数等重点知识。

本稿将具体讲述一下实习过程中所了解到的工艺内容，第一次涉及大型工艺的讲述，其中有所不足还请老师多多给予批评指正。

原盐的物理性质：纯盐为氯化钠，分子式：NaCl分子量：58.44，为无色透明的正六面体结晶。

相对密度2.161(25℃)；假比重：0.7-1.5。

1.544；比热容0.853J/(g²℃)；熔点800.8℃；沸点1465℃；硬度2.5；折射率20D熔解热517J/g；临界湿度(20℃)75.3%；在1㎏纯水中的熔解热为3.757kJ/mol。

温度(℃) 溶解度(%) g/l-6 25.48 305.40 26.34 316.210 2635 316.720 26.43 317.230 26.56 317.640 26.71 318.150 26.89 319.260 27.09 320.570 27.30 321.880 27.53 323.390 27.80 325.3100 28.12 328.0离子膜制烧碱生产工艺生产烧碱的方法有离子膜法、隔膜电解法与水银电解法，离子膜法电解槽生产氯气和烧碱，其优点是避免汞害和石棉污染，又节省能耗，相对于石墨电解槽来说避免了铅的危害。

由于离子膜生产法所生产的烧碱质量好，耗能低且安全性高，该法已经被公认为技术最先进和经济上最合理的氢氧化钠生产方法。

离子膜烧碱就是采用离子交换法电解食盐水而制成烧碱，其主要原理是因为使用阳离子交换膜，该膜具有特殊的选择透过性，只允许阳离子通过而阻止阴离子和气体通过，即只允许H+、Na+、通过，而Cl_、OH_和两级产物H2、Cl2无法通过，因而起到了防止阳极产物Cl2和阴极产物H2相混合而可能导致爆炸的危险，还起到了避免Cl2和阴极另一产物N aOH反应而生成N aC lO影响烧碱纯度的作用。

离子膜烧碱生产工艺浅析

离子膜烧碱生产工艺浅析离子膜法生产烧碱是目前世界上最先进的制碱技术，国内许多氯碱企业虽然也发现了成套引进的生产工艺存在某些工艺设计不合理、原材料及能源浪费等问题，但由于氯碱生产属于高危生产行业，且离子膜烧碱生产系统自动化程度高、联锁点多、技术复杂，一旦出现失误极易造成严重的安全环保事故和巨大的经济损失等原因，一直没有研究开发出有效的解决办法，致使我国的离子膜烧碱生产工艺一直无大的改进或实质性进展。

本文分析了离子膜烧碱生产工艺。

标签：离子膜；能耗；烧碱；生产工艺离子膜电解法又称膜电槽电解法，是利用阳离子交换膜将单元电解槽分隔为阳极室和阴极室，使电解产品分开的方法。

离子膜电解法是在离子交换树脂（见离子交换剂）的基础上发展起来的一项新技术。

利用离子交换膜对阴阳离子具有选择透过的特性，容许带一种电荷的离子通过而限制相反电荷的离子通过，以达到浓缩、脱盐、净化、提纯以及电化合成的目的。

这项技术已经用于氯碱的生产，海水和苦咸水的淡化，工业用水和超纯水的制备，酶、维生素与氨基酸等药品的精制，电镀废液的回收，放射性废水的处理等方面，其中应用最广泛、成效最显著的是氯碱工业。

在氯碱工业中，利用阳离子交换膜电解槽电解食盐或氯化钾水溶液来制造氯气、氢气和高纯度的烧碱（氢氧化钠）或氢氧化钾。

1 离子膜烧碱生产工艺1.1 配水在电解的工序中，需要脱离掉淡盐水中多余的硫酸根。

被输送到一次盐水工序的淡盐水包含两个部分：第一部分便是流经自动控制的装置调节出的盐水；第二部分是存储在储槽中的上清液（已经沉淀处理）。

从其它的工序中回收出来的水，调节所用的水和盐泥中排滤出的滤液，经过一定比例的调和就形成了化盐水。

1.2 化盐和盐水的精制把化盐水的温度调到适合，在盐池的底部经过逆流的方式接触到原盐，在逆流的水流中添加氢氧化钠溶液同液体中的镁离子发生化学反应，产生沉淀氢氧化镁而被分离出去，有机质也被逐步的分解为较小的分子。

经过混合器加压后的粗盐水，会进入预处理器中。

烧碱生产工艺规程

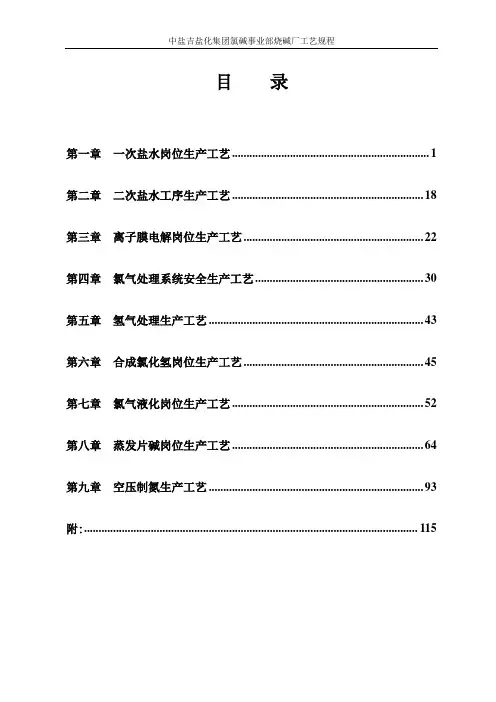

目录第一章一次盐水岗位生产工艺 (1)第二章二次盐水工序生产工艺 (18)第三章离子膜电解岗位生产工艺 (22)第四章氯气处理系统安全生产工艺 (30)第五章氢气处理生产工艺 (43)第六章合成氯化氢岗位生产工艺 (45)第七章氯气液化岗位生产工艺 (52)第八章蒸发片碱岗位生产工艺 (64)第九章空压制氮生产工艺 (93)附: (115)图一烧碱工艺流程简图第一章一次盐水岗位生产工艺第一节盐水精制工艺目的及原理1.盐水精制的目的2-等无机杂质，细菌，藻类载体，腐殖酸等天然有由于工业盐中含有Ca2+,mg2+,SO4机物和机械杂质，这些杂质在化盐时会被带入盐水中，好不彻底去除会造成树脂塔树脂结块，交换能力下降，导致离子膜效率降低，严重破坏电解槽的正常生产，因此必须除去大量杂质，满足树脂塔的要求。
