如何建立UG的三维标准零件库
创建自己的UG部件族（标准件库）
创建⾃⼰的UG部件族（标准件库）
GB/T 97.1-2002平垫圈标准中我们可以查到这3个尺⼨的数值，现在我们摘录平垫圈中公称规格为5~12的这⼏个零件尺⼨，见
下表：
内径d1（公称min）外径d2（公称max）厚度h
5.3 10
6.4 12 1.6
8.4 16 1.6
5、在刚才的薄圆柱上创建⼀个孔，直径为d1，先选择⼀个⾯，再选择另⼀个⾯，使其通过⾯，定位⽅式选择点到点，再选择外圆，这样就把内孔做好了；
、保存所创建的⽂件
、开始建⽴部件族。
选择【⼯具】→【部件族】
、把可⽤的列中我们所建⽴的表达式添加到选定的列中，族保存⽬录我们改成第1
Office Excel软件，如图。
在DB_PART_NO
11、新建⼀个UG⽂件，进⼊到建模模块并打开装配模块，选择【装配】→【组件】→【增加
⼆、GB/T 6170-2000 1型六⾓螺母
其实不管什么零件，都可以按照上⾯所说的平垫圈部件族的创建⽅法，这是最基本的⼀个。
基于UG的夹具标准件库的构建方法研究
基于UG的夹具标准件库的构建方法研究李艳霞;郭新兰【摘要】本文主要介绍在UG环境下构建夹具标准件库的方法.首先,研究夹具参数表格的表达方式,创建夹具标准件的参数表格;然后,研究UG软件三维造型的方法,根据表格参数创建夹具标准件三维模型,并放在相应目录中,即构成标准件库;最后,在夹具设计时,调用图库中的标准件,直接放置到装配文件夹即可.【期刊名称】《河南科技》【年(卷),期】2018(000)016【总页数】2页(P12-13)【关键词】夹具;标准件;三维造型【作者】李艳霞;郭新兰【作者单位】南京交通职业技术学院,江苏南京 211188;南京交通职业技术学院,江苏南京 211188【正文语种】中文【中图分类】TP311传统的机床夹具设计是一种基于经验的夹具设计方法，通常使用二维CAD技术完成二维绘图无法观测其三维结构、检验干涉误差，且设计周期长、劳动量大、修改不便、效率低。
UG软件是集CAD/CAM/CAE于一体化的三维高端软件，具有强大的实体建模功能，是工装夹具设计中使用最普遍的三维造型软件。
在工装夹具设计过程中，有超过50%的零件是标准件，设计人员不得不进行简单的重复性劳动。
建立夹具标准件库，设计人员不用再进行重复性劳动，节省了设计时间，大大提高了工作效率，降低了生产成本。
本文主要介绍应用UG软件构建夹具标准件库及标准件库的使用方法。
1 参数表格的建立参数表格可以体现标准件的形状和各部位的参数。
参数表格建立的方法和步骤如下。
1.1 建立标准件参数表格目录根据夹具标准件分类建立一级标题，主要包括定位元件、导向元件、对刀元件、对定元件、夹紧元件、键和其他元件，并在每个一级标题下方列出各个标准件［1］，如图1（a）所示。
1.2 创建标准件参数表格标准件参数表格要把标准件的形状和各部位的参数用表格的方式表述出来，每个标准件一个表格。
图1（b）为各个标准件的表格。
参数表格的上方放置标准件的二维图形和三维图形，第三行列出标准件的规格、各部位对应的符号等，然后在下面列出各种规格标准件对应的参数，如图1（c）所示。
如何建立UG的三维标准零件库

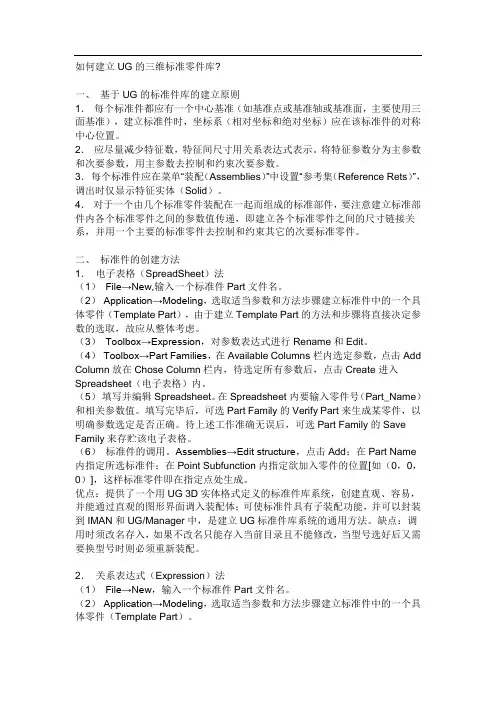

如何建立UG的三维标准零件库?一、基于UG的标准件库的建立原则1．每个标准件都应有一个中心基准（如基准点或基准轴或基准面，主要使用三面基准），建立标准件时，坐标系（相对坐标和绝对坐标）应在该标准件的对称中心位置。
2．应尽量减少特征数，特征间尺寸用关系表达式表示。
将特征参数分为主参数和次要参数，用主参数去控制和约束次要参数。
3．每个标准件应在菜单“装配（Assemblies）”中设置“参考集（Reference Rets）”，调出时仅显示特征实体（Solid）。
4．对于一个由几个标准零件装配在一起而组成的标准部件，要注意建立标准部件内各个标准零件之间的参数值传递，即建立各个标准零件之间的尺寸链接关系，并用一个主要的标准零件去控制和约束其它的次要标准零件。
二、标准件的创建方法1．电子表格（SpreadSheet）法（1）File→New,输入一个标准件Part文件名。
（2）Application→Modeling，选取适当参数和方法步骤建立标准件中的一个具体零件（Template Part），由于建立Template Part的方法和步骤将直接决定参数的选取，故应从整体考虑。
（3）Toolbox→Expression，对参数表达式进行Rename和Edit。
（4）Toolbox→Part Families，在Available Columns栏内选定参数，点击Add Column放在Chose Column栏内，待选定所有参数后，点击Create进入Spreadsheet（电子表格）内。
（5）填写并编辑Spreadsheet。
在Spreadsheet内要输入零件号（Part_Name）和相关参数值。
填写完毕后，可选Part Family的Verify Part来生成某零件，以明确参数选定是否正确。
待上述工作准确无误后，可选Part Family的Save Family来存贮该电子表格。
（6）标准件的调用。
UG的参数化建模方法及三维零件库的创建
UG的参数化建模方法及三维零件库的创建摘要： UGNX是美国EDS公司的CAD/CAE/CAM一体化软件，具有强大的参数化设计功能，在设计和制造领域得到了广泛的应用。
其参数化功能能够很好反映设计意图，参数化模型易于修改。
本文以UGNX为支撑平台，介绍了三维参数化建模的基本思想和实现方法，结合实例分析了三维零件参数化模型的建立步骤，并创建立一个简单的零件库。
关键词：UGNX，参数化，标准件库一．引言CAD技术的应用目前已经从传统的二维绘图逐步向三维设计过渡。
从实现制造业信息化的角度来说，产品的三维模型可以更完整地定义和描述设计及制造信息。
在产品设计和开发过程中，零部件的标准化、通用化和系列化是提高产品设计质量、缩短产品开发周期的有效途径，而基于三维CAD系统的参数化设计与二维绘图相比更能够满足制造信息化的要求。
UGNX是美国EDS公司的CAD/CAE/CAM一体化软件，具有强大的参数化设计功能，在设计和制造领域得到了广泛的应用。
本文以UGNX为支撑平台，介绍了三维参数化建模的实现方法，结合实例分析了一种三维零件库的建立方法。
二．参数化设计思想在使用UG软件进行产品设计时，为了充分发挥软件的设计优势，首先应当认真分析产品的结构，在大脑中构思好产品的各个部分之间的关系，充分了解设计意图，然后用UG提供的强大的设计及编辑工具把设计意图反映到产品的设计中去。
因为设计是一项十分复杂的脑力活动，一项设计从任务的提出到设计完成从来不会是一帆风顺的，一项设计的完成过程就是一个不断改进、不断完善的过程，因此，从这个意思上讲，设计的过程就是修改的过程，参数化设计的目的就是按照产品的设计意图能够进行灵活的修改，所以它的易于修改性是至关重要的。
这也是UG软件为什么特别强调它的强大的编辑功能的原因。
三．三维参数化建模的实现方法1 系统参数与尺寸约束UGNX具有完善的系统参数自动提取功能，它能在草图设计时，将输入的尺寸约束作为特征参数保存起来，并且在此后的设计中进行可视化修改，从而到达最直接的参数驱动建模的目的。
UG规范4——UG三维建模规范

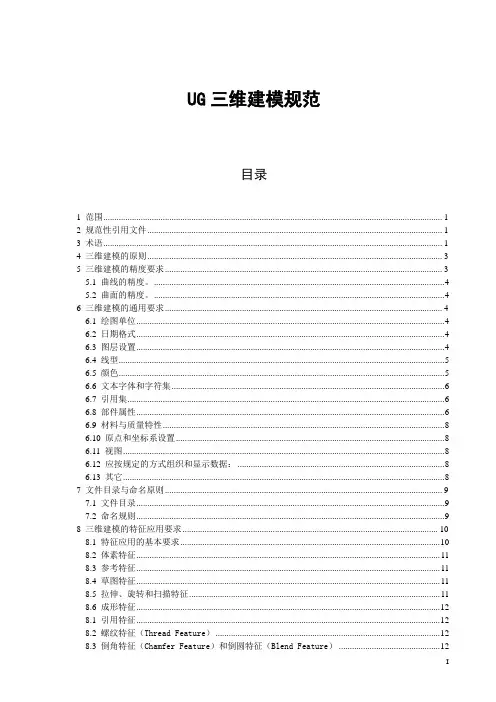

UG三维建模规范目录1范围 (1)2规范性引用文件 (1)3术语 (1)4三维建模的原则 (3)5三维建模的精度要求 (3)5.1曲线的精度。
(4)5.2曲面的精度。
(4)6三维建模的通用要求 (4)6.1绘图单位 (4)6.2日期格式 (4)6.3图层设置 (4)6.4线型 (5)6.5颜色 (5)6.6文本字体和字符集 (6)6.7引用集 (6)6.8部件属性 (6)6.9材料与质量特性 (8)6.10原点和坐标系设置 (8)6.11视图 (8)6.12应按规定的方式组织和显示数据： (8)6.13其它 (8)7文件目录与命名原则 (9)7.1文件目录 (9)7.2命名规则 (9)8三维建模的特征应用要求 (10)8.1特征应用的基本要求 (10)8.2体素特征 (11)8.3参考特征 (11)8.4草图特征 (11)8.5 拉伸、旋转和扫描特征 (11)8.6成形特征 (12)8.1 引用特征 (12)8.2螺纹特征（Thread Feature） (12)8.4用户自定义特征（User Defined Feature） (13)8.5部件间相关建模 (13)9标准件、借用件、外购件的三维建模 (13)9.1概述 (13)9.2典型结构件 (13)9.3借用件 (13)9.4外购件 (13)9.5钣金零件的三维建模 (13)10模型的检查和提交 (13)附表一标准内置函数 (1)NX软件三维建模规范1 范围本规范规定了采用NX软件进行产品设计时，在三维建模过程中所用的定义、三维建模的原则、三维建模的通用规定、文件管理、建模特征应用等要求。
2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范。
UG平台下注塑模三维标准件库的建立
UG平台下注塑模三维标准件库的建立
赵建峰; 黄莹瑛; 杨征宇
【期刊名称】《《机械设计与制造工程》》
【年(卷),期】2009(038)001
【摘要】利用UG NX5.0的电子表格Spreedsheet和关系表达式Expression,采用参数化设计方法,按照企业标准开发了注塑模标准件库,同时以创建浇口套零件库为例说明了相应的开发过程。
最后,将该标准件库嵌入到UG系统中,可以提高模具设计的工作效率,缩短企业产品的开发周期,并且使用方便。
【总页数】4页(P16-18,24)
【作者】赵建峰; 黄莹瑛; 杨征宇
【作者单位】南京工程学院自动化学院江苏南京 211167; 先进数控技术江苏省高校重点建设实验室江苏南京 210013
【正文语种】中文
【中图分类】TP391
【相关文献】
1.利用UG建立三维标准件库的研究 [J], 吴娜;高军霞;刘志刚
2.基于UG的三维标准件库的建立原则和方法 [J], 石苏庆
3.基于UG平台冲压模三维标准件库的建立 [J], 蒋德云;朱德泉;周杰敏;宋晖;焦明华;俞建卫
4.基于UG的三维标准件库的建立方法 [J], 张秀萍
5.基于UG的注塑模具三维标准件库的建立 [J], 周武京; 姜献峰; 柴国钟
因版权原因，仅展示原文概要，查看原文内容请购买。
基于UG螺栓三维模型零件库的创建
Ⅳ
２
以 对 建 立 相 应 的 检 测 方 法 与 标 准 提 供 一 定 的借 鉴 。
材 料 制 件 质 量 的 危 害 。 仅 需 要 不
知 道 缺 陷 的 性 质 、 小 ， 且 需 大 而 要知道其在 被测件 中的位置。
８）。
Ⅻ一
Ｈ
两 —ｊ
０ ． Ｊ
将 【 保 存 目录 】 为 Ｅ： ｔ ｇｉｎ ｕ中 ， 击 【 件 族 族 改 ＼ｉ ｊ ｋ ｎ ａ 单 部 电子 表 格 】 项 组 中 的 创 建 按 钮 ， 新 生 成 的 Ｔ 作 表 中 ， 选 在 含
ｉ５＝ 妻二 ：
。
有 ８列数据 ， 别为 刚刚选 中的参数 。 分
完 全 约 束 后 ， ｍ 草 图 退
（ ４ 网 ）；
图 ４
６ 选 择 【 入 ｌ ｌ 计 ） 插 ／设
特 征 ｌ ｌ 伸 】 令 ， 统 弹 ／拉 命 系
出拉 伸 动 态 智 能 对 话 框 。 设 置 拉 伸 深 度 为 ｋ ｃ 完 — ， 成 拉伸 （ ５ 。 网 ）
７ 进 人 草 图 ， 制 圆 ） 绘 并 约 束 ， 出草 网 ； 退 ８ 选 择 【 入 】 【 计 ） 插 ／设
曩 —●■■疆察 掣 ｔ 一 ！ ：
：
１ ） 择 【 入ｌ ｌ 计 ０选 插 ／设 特 征 ｌ ［ 台】 令 ， 统 弹 ／圆 命 系
【 中 的列】 表框 中 ， 图 １ 选 列 如 ０所 示 。
出拉 伸 动 态 智 能 对 话 框 ，
设 置参 数 如下 ， 约束 （ 并 图
Ｆ一射 线源至 成像平 面的距 离
＿ 射 线 源 至 被 测 件 表 面 之 间 的距 离 厂
ug标准化设计
ug标准化设计
UG是一种广泛使用的工业设计软件，可用于创建复杂的产品设计和模具。
在UG中进行标准化设计，主要是通过建立标准件库来实现。
标准化设计主要涉及以下几个方面：
1. 标准件库的建立：首先，需要建立一个标准件库，其中包含各种标准零件。
这些标准件可以是从市场上购买的，也可以是公司内部制定的。
对于每种标准件，都需要有一个对应的参数化模型，以便在需要时进行调用或修改。
2. 参数化设计：参数化设计是一种设计方法，通过定义参数和参数之间的关系来控制零件的形状和尺寸。
在UG中，可以通过创建参数化的零件模型来快速生成相似的零件，而不需要从头开始创建每个零件。
这大大提高了设计的效率和标准化程度。
3. 标准件的调用和修改：在建立好标准件库后，可以在设计中直接调用需要的标准件。
如果需要对标准件进行修改，也可以很方便地进行。
由于采用了参数化设计，只需修改相关的参数即可实现零件形状和尺寸的变化。
4. 维护和更新：标准化设计的一个关键环节是对标准件库的维护和更新。
随着技术的进步和产品需求的变化，标准件可能需要更新或替换。
因此，需要定期检查和更新标准件库，以保证设计的准确性和标准化程度。
总的来说，UG中的标准化设计主要是通过建立标准件库、采用参数化设计方法、方便的调用和修改功能以及持续的维护和更新来实现的。
这有助于提高设计的效率和质量，降低成本，并促进企业内部的标准化进程。
ug标准件库开发教程
ug标准件库开发教程UG标准件库开发教程。
UG标准件库是一款非常实用的工程设计软件，它可以帮助工程师们快速、准确地找到所需的标准件，从而节约设计时间，提高工作效率。
本教程将介绍UG标准件库的开发方法，希望能够帮助大家更好地利用这一工具。
一、UG标准件库的作用。
UG标准件库是UG软件中的一个重要功能模块，它包含了大量常用的标准件模型，如螺栓、螺母、轴承等。
通过UG标准件库，工程师可以直接将这些标准件导入到自己的设计模型中，无需重复绘制，极大地提高了设计效率。
二、UG标准件库的开发步骤。
1. 收集标准件模型。
首先，我们需要收集各种常用的标准件模型，可以从互联网上下载，也可以通过自己绘制。
收集的标准件模型需要符合一定的规范，包括尺寸、材质等信息。
2. 创建UG标准件库。
在UG软件中，我们可以通过“工具-选项-文件路径”来设置标准件库的路径，然后在该路径下创建一个新的标准件库文件。
3. 导入标准件模型。
将收集到的标准件模型导入到新创建的标准件库文件中，可以通过“插入-组件”命令来实现。
在导入模型的过程中，需要注意模型的位置、方向等信息，以确保导入后能够正确使用。
4. 设置标准件属性。
对于每个导入的标准件模型，我们还需要设置其属性信息，包括零件号、尺寸、材质等。
这些属性信息将帮助工程师在使用标准件库时更加方便地查找所需的标准件。
5. 验证和测试。
在完成标准件库的创建后，我们需要对其进行验证和测试，确保其中的标准件模型能够正常使用。
可以通过在实际设计中应用标准件库来进行测试，发现问题并及时进行修复。
三、UG标准件库的使用方法。
在完成UG标准件库的开发后，工程师可以通过以下步骤来使用它：1. 打开标准件库。
在UG软件中，选择“文件-打开”命令，然后在文件类型中选择标准件库文件，即可打开已创建的标准件库。
2. 查找所需标准件。
通过标准件库中的搜索功能，工程师可以快速地查找到所需的标准件模型。
可以根据零件号、尺寸等信息来进行搜索，找到后直接导入到设计模型中即可使用。
ProE三维标准件库建库说明
Pro\E三维标准件库建库说明一、标准件库目录代码表：紧固件JGJ轴承ZC弹簧TH法兰FL液压件YYJ机车车辆通用件TYJ机床夹具零部件JJ其它QT二、零件命名规则：文件名为：“类型代号”+ "_" + "标准代号"其中：类型代号为：“标准代号第一个大写拼音字母”加“零件名称的大写拼音字母组合”例如：GB/T5780-2000六角头螺栓表示为GLS_GBT5780_2000TB/T333-1993管接头IDg3 表示为TJT_ TBT333_1993GB/T119.1-2000圆柱销表示为GX_GBT119_1_2000三、建库步骤1、建立标准件库文件目录：见（标准件库目录代码表）2、新建三维零件名：新建零件名：零件名称按命名规则执行。
如:GLS_GBT5780_2000采用工厂（企业）模板：qjc/qjc_part_solid.prt3、创建三维零件普通模型利用Pro/E软件创建三维实体模型，注意如下要求：（1）建立坐标系：规定一般标准件的坐标原点应该在轴线和与轴线垂直的安装基准面的交点上。
（2）普通模型的尺寸采用一组标准数据。
（3）标准件应完全实现参数化驱动，每个参变量的名称代号要求和国标中标注的代号一致。
修改系统默认的参变量符号，如：尺寸符号d5用L替代（4）当参变量的个数不能满足尺寸驱动的需要时，应增加尺寸约束，某些情况（如六角尺寸、斜度、锥度等的表示）尽量采用创建参数和关系来驱动（如：d5=d6/sin(60)）。
（5）删除工厂模板中建立的重量计算关系: 重量=mp_mass("")4、设置参数代号= 标准代号(如：GB/T5780-2000)（直接输入值）名称= 标准名称+规格（如：螺母M20×1.5）（在一级族表中输入值）材料= 标准目录中的材料（在二级族表中输入值）重量= 标准目录中的数值（在二级族表中输入值）(注意：当重量值小于0.001时，应增加判断关系式，使重量等于0.001。
基于UG的三维标准件库的建立方法
ｄｒａｗ ｉｎｇ ｃｏｍ ｐｏｎｅｎｔｓ ｔｒａｎｓｆｅｒ ｔｏ ｓｔａｎｄａｒｄ ｐａｒｔ． Ｋｅｙｗｏｒｄｓ：Ｕ Ｇ ｓｏｆｔｗａｒｅ； ｓｔａｎｄａｒｄ ｐａｒｔ； ｄａｔａ ｌｉｂｒａｒｙ
１ 引言
随
２ 建库方法 与原理
２．１ 建库 方 法
三 维标准件库 的建立 ，离不开种 类丰富 的标准件模 型。
ｂ） 编程动 态建模 ，就是利用二 次开发工具通 过编程来 实 现 三 维 标 准 件 建 模 ，对 于 每 一 系列 的 标 准 件 ， 采 用 一 个 独 立 的 子 程 序 来 实 现 ，通 过 预 留 的 接 口来 实 现 参 数 化 。 这 样 的 好 处 是 不 必 建 立 三 维 实 体 模 型 库 ，标 准 件 实 例 化 是 在 程 序 运 行 时 自 动 形 成 装 配 用 的 零 件 图 形 文 件 ，大 大 节 省 了 硬 盘 空 间 。 缺 点 是 编 程 工 作 量 庞 大 ，有 些 复 杂 零 件 建 模 困 难 ，容 易 出 错 。
圈 模具ＣＡＤ／ＣＡＭ／ＣＡＥ
ｗ ｗｗ ｍ ｏｕｌｄ－ｃｎ ｎｅｔ
基 于 Ｕ Ｇ的 三 维 标 准 件 库 的 建 立 方 法
Ａｐｐｌｉｃａｔｉｏｎ ｏｆ Ｒｅｖｅｒｓｅ Ｅｎｇｉｎｅｅｒｉｎｇ ｉｎ ｄｕｓｔａｙ
张秀 萍
摘要：本文论述 ｒ采用 参数化思 想和图形建库 工具 ｓｐｒｅａｄｓｈｅｅｔ电 ＿『表格 ，采用ｕＧ软 件 阳用户的 二次 歼发 ｌ：具甜！立 ｒ部 分标准件库 ，该
模具ＣＡＤ／ＣＡＭ／ＣＡＥ爱
ｗｗｗ．ｍｏｕｌｄ．ｃｎ ｎｅｔ
Ｓｐｒｅａｄｓｈｅｅｔ是ＵＧ提 供的一 个友 好的表格 驱动界 面 ，从 而使参数化 设计 变得非 常清楚和 明 了。它有 以下几 方面的特
自制UG标准零件系库
End Sub
Private Sub Button1_Click(sender As System.Object, e As System.EventArgs) Handles Button1.Click
If InStr(Me.TreeView1.SelectedNode.Text, ".prt") <> 0 Then
Private Sub TreeView1_AfterSelect(sender As System.Object, e As System.Windows.Forms.TreeViewEventArgs) Handles TreeView1.AfterSelect
If InStr(Me.TreeView1.SelectedNode.Text, ".prt") <> 0 Then
Me.PictureBox1.ImageLocation = Environment.GetEnvironmentVariable("UGII_USER_DIR") + "\UDO\STANDARD\logo.jpg"
Dim node As New TreeNode
Dim AppPath As String = Environment.GetEnvironmentVariable("UGII_USER_DIR") + "\UDO\STANDARD" '获取应用程序的当前工作目录
Process.Start(AppPath) '打开当前目录
Dim i As Integer
Dim str() As String = IO.Directory.GetDirectories(Environment.GetEnvironmentVariable("UGII_USER_DIR") + "\UDO\STANDARD")
UG中标准件库的建立
[分享] UG中标准件库的建立标准件, 机械, 定义, 特征, 程序标准件[摘要]介绍了UGII中建立标准件的一般原则和UGII （V16.0）中常用的建立标准件库的方法，对使用用户自定义特征、表达式、零件族和程序建立标准件库的方法进行了详细介绍，同时给出了这几种方法的适用场合和使用时的注意事项。
[关键词]标准件；用户自定义特征；表达式；零件族；程序开发中图分类号：TP391.7 文献标识码：A机械产品的开发过程中会用到大量的通用件、标准件、相似件、借用件，如何方便地建立这些常用零部件的图库，利用已有的资源，花费较少的时间完成产品设计一直是用户所关心的。
CAD/CAM的高档三维软件UGII系统中的用户自定义特征、电子表格、零件族和程序等工具可以针对不同情况，实现这种方便。
下面就具体的建库原则、方法及其适用范围进行介绍。
1 标准件库的建立原则(1)在具体运用各种方法建立标准件库时，一般都要设置相应的环境变量；(2)标准件应该是参数化的，并且特征数尽量少，以降低模型的复杂程度和能根据要求进行更改，减少更改时可能出现的问题；(3)标准件中可能在同系列其它标准件中被抑制的特征，不应用来建立和定位其它特征；(4)标准件的对称中心应与坐标系（工作坐标和绝对坐标）重合，从而使标准件易于装配，同时应为标准件建立实体引用集，使装配中的标准件只显示出实体部分；2 标准件库的建立方法2.1 用UDF建立标准件库(1) 在UGII\ug_env.dat中指定UGII_DEFAULTS_FILE=${UGII_BASE_DIR}\ugii\ug_metric.def；或者在操作系统的环境变量中给出UGII_DEFAULTS_FILE的值，指定UGII使用ug_metric.def 文件；(2)在ug_metric.def中给出UDF库定义文件的路径和文件名，如：Solids_UdfLibraryFile： c:\\users\\library_dir.txt；UDF库定义文件是一个后缀为".txt"的文本文件，其中的每一行定义了：Library name; library directory；(3)根据库定义文件中的信息建立相应的目录；(4)创建一个标准件：FIle→New→标准件名；Application→Modeling；(5)导出特征为UDF：File→Export→UDF(注意选择根特征，并包括所有子特征)；在每个库目录里也会产生一个相应的library_dir.txt文件，其每一行分别说明了：UDF name；UDF directory及part name；UDF directory? and CGM name；(6)UDF的调用：Insert→Form? Feature→UDF；(7) UDF的修改：Edit →Feature →Parameters→选择该UDF，也可以展开为一系列的特征进行修改；图1导入GB1096-79普通平键时的对话框使用UDF创建标准件库可方便地定义变量名称，设置缺省值等，但由于UDF是作为特征存在的，所以必须先建立一个part文件，才能加入UDF；对于较简单的标准件可以通过设定导出UDF时的Input? Parameters对各参数的取值进行控制。
ug的标准件库在哪
ug的标准件库在哪
UG的标准件库在哪。
UG的标准件库是UG软件中非常重要的一个功能模块，它包含了大量的标准零件和标准元素，可以为用户提供快速、方便的零件和元素的选取和使用。
那么，UG的标准件库具体在哪里呢？接下来，我们将为大家详细介绍UG的标准件库的具体位置和使用方法。
首先，UG的标准件库位于软件的菜单栏中。
用户可以通过打开UG软件，点击菜单栏中的“工具”选项，然后在下拉菜单中找到“标准件库”选项。
点击“标准件库”选项后，会弹出标准件库的窗口，用户可以在其中浏览和搜索所需的标准零件和标准元素。
在标准件库的窗口中，用户可以按照分类来查找所需的标准零件和标准元素。
UG的标准件库通常包括螺栓、螺母、轴承、齿轮、键、弹簧等各种常用的标准零件，同时也包括了一些标准的结构元素和工艺元素。
用户可以通过简单的点击和搜索，快速找到所需的标准件，并将其导入到自己的工程中进行使用。
除了在标准件库窗口中直接浏览和搜索标准件外，UG的标准件库还支持用户自定义设置和管理。
用户可以通过“管理”选项，对标准件库进行管理和维护，包括添加新的标准件、删除不需要的标准件、修改标准件的属性等操作。
通过这些管理功能，用户可以根据自己的需要，灵活地管理和利用标准件库中的资源。
总的来说，UG的标准件库是一个非常实用的功能模块，它为用户提供了丰富的标准零件和标准元素资源，可以大大提高用户的工作效率和设计质量。
通过合理地使用标准件库，用户可以快速、方便地获取所需的标准件，并将其应用到自己的工程中。
希望本文对大家了解UG的标准件库有所帮助，谢谢阅读！。
