第一章 绪论
1.3 作用在液体上的力
1.3.1 表面力定义
表面力是作用于液体的表面上的力，是相邻液体 或其他物体作用的结果，通过相互接触面传递。
表面力按作用方向可分为： 压力： 垂直于作用面。 切力： 平行于作用面
lim p
P
A0 A
lim
T
A0 A
2020/4/5
17
第一章 绪论
2020/4/5
1
第一章 绪论
第1章 绪 论 第2章 水静力学 第3章 液体运动学 第4章 水动力学基础 第5章 流动阻力和水头损失 第6章 量纲分析与相似原理 第7章 孔口、管嘴出流和有压管流 第8章 明渠均匀流 第9章 明渠非均匀流 第10章 堰流及闸孔出流 第11章 渗流
2020/4/5
2
第一章 绪论
11
第一章 绪论
Isaac Newton(1642-1727)
➢ Laws of motion
➢ Laws of viscosity of Newtonian fluid
2020/4/5
12
第一章 绪论
19th century
Navier (1785-1836) & Stokes (1819-1905)
N-S equation
viscous flow solution
Reynolds (1842-1912) 发现紊流（Turbulence） 提出雷诺数（ReynoldsNumber）
2020/4/5
13
第一章 绪论
20th century
Ludwig Prandtl (1875-1953) Boundary theory(1904)
第一章水力学绪论ppt课件
的液体质量成比例的力。
• 单位质量力：作用在单位质量液体上的质量力。
fF M
X Fx ,Y Fy , Z Fz MMM
第四节 水力学的研究方法
1.理论分析（经典力学为基础） 2.科学试验 （1）原型观测 （2）模型试验 （3）系统实验 3.数值模拟和数值计算

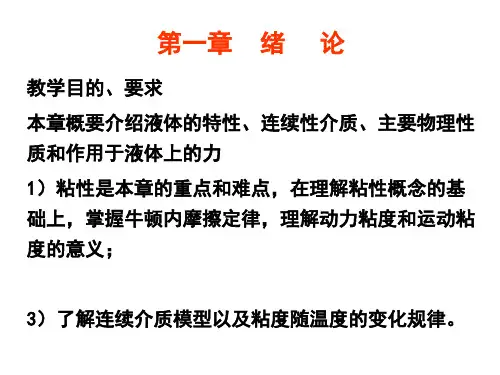

1.理解连续介质和理想液体的概念。 2.掌握液体的基本特征和主要物理性质，特 别是液体的黏滞性和牛顿内摩擦定律及其应 用条件。 3.理解作用在液体上的两种力。
3）了解连续介质模型以及粘度随温度的变化规律。
第一节 课程概述 •水力学的学科性质
研究对象 力学问题载体
流体力学
流体
强调水是主要研究对象 比较偏重于工程应用
水力学
水
力学
宏观力学分支 遵循三大守恒原 理
力学
1.水力学的概念 水力学就是研究以水为代表的液体机械运动规
律及其在实际应用的科学。 水力学所研究的基本规律：两大主要组成部分，水 静力学和水动力学。
水静力学：关于液体平衡的规律，它研究液体处 于静止（或相对平衡）状态时，作用于液体上的各种 力之间的关系。
水动力学：关于液体运动的规律，它研究液体在 运动状态时，作用于液体上的力与运动要素之间的关 系，以及液体的运动特性与能量转换等等。
定义概括了三个涵义：
第一:水力学虽以水为研究对象，但其基本原理同 样适用于一般常见的液体和可以忽略压缩性影响的 气体。 第二:水力学的主要研究内容是在外力作用下，静 止与运动的规律，液体与边界的相互作用。 第三:水力学研究的目的在于应用。
流体运动的三大要素：流体、运动、力
水力学中研究的液体是一种易流动、不易压缩、 粘性很小、均质等向的连续介质。
2.水力学的任务及其在工程中的应用
• 单位质量力：作用在单位质量液体上的质量力。
fF M
X Fx ,Y Fy , Z Fz MMM
第四节 水力学的研究方法
1.理论分析（经典力学为基础） 2.科学试验 （1）原型观测 （2）模型试验 （3）系统实验 3.数值模拟和数值计算
1.理解连续介质和理想液体的概念。 2.掌握液体的基本特征和主要物理性质，特 别是液体的黏滞性和牛顿内摩擦定律及其应 用条件。 3.理解作用在液体上的两种力。
3）了解连续介质模型以及粘度随温度的变化规律。
第一节 课程概述 •水力学的学科性质
研究对象 力学问题载体
流体力学
流体
强调水是主要研究对象 比较偏重于工程应用
水力学
水
力学
宏观力学分支 遵循三大守恒原 理
力学
1.水力学的概念 水力学就是研究以水为代表的液体机械运动规
律及其在实际应用的科学。 水力学所研究的基本规律：两大主要组成部分，水 静力学和水动力学。
水静力学：关于液体平衡的规律，它研究液体处 于静止（或相对平衡）状态时，作用于液体上的各种 力之间的关系。
水动力学：关于液体运动的规律，它研究液体在 运动状态时，作用于液体上的力与运动要素之间的关 系，以及液体的运动特性与能量转换等等。
定义概括了三个涵义：
第一:水力学虽以水为研究对象，但其基本原理同 样适用于一般常见的液体和可以忽略压缩性影响的 气体。 第二:水力学的主要研究内容是在外力作用下，静 止与运动的规律，液体与边界的相互作用。 第三:水力学研究的目的在于应用。
流体运动的三大要素：流体、运动、力
水力学中研究的液体是一种易流动、不易压缩、 粘性很小、均质等向的连续介质。
2.水力学的任务及其在工程中的应用
2024版水力学ppt课件
结果分析
根据计算结果，分析管道的水力性能是否满足设计要求，提出改进建议。
21
减少流动损失措施探讨
优化管道设计
通过合理布置管道走向、减少弯 头数量、选用合适的管径等措施
降低沿程损失和局部损失。
采用高效节能设备
选用低阻力阀门、高效水泵等设 备降低流动损失。
2024/1/25
加强管道维护管理
定期清洗管道内壁、更换损坏的 管道附件等措施保持管道畅通， 减少流动阻力。
03
特性比较
恒定流具有稳定的流动特性，便于分析和计算；非恒定流 的流动特性复杂多变，需要采用动态分析方法。
15
流线、迹线和染色线概念辨析
流线
在某一瞬时，流场中每一点都与 速度矢量相切的曲线。流线反映 了该瞬时流场中速度的分布状况。
2024/1/25
迹线
某一质点在流动过程中不同时刻所 在位置的连线。迹线反映了该质点 在流动过程中的运动轨迹。
判别方法
通过计算雷诺数Re来判断流动类型。当Re小于临界雷诺数Rec时，流动为层流；当 Re大于Rec时，流动为湍流。
2024/1/25
14
恒定流与非恒定流特性比较
01
恒定流
流场中各点的流速、压强等流动参数不随时间变化，即流 动处于稳定状态。
2024/1/25
02
非恒定流
流场中各点的流速、压强等流动参数随时间变化，即流动 处于不稳定状态。
7
02 流体静力学分析
2024/1/25
8
静止液体中压强分布规律
液体内部压强随深度 的增加而增大。
液体的压强与液体的 密度和深度有关，密 度越大、深度越深， 压强越大。
2024/1/25
在同一深度，液体向 各个方向的压强相等。
根据计算结果，分析管道的水力性能是否满足设计要求，提出改进建议。
21
减少流动损失措施探讨
优化管道设计
通过合理布置管道走向、减少弯 头数量、选用合适的管径等措施
降低沿程损失和局部损失。
采用高效节能设备
选用低阻力阀门、高效水泵等设 备降低流动损失。
2024/1/25
加强管道维护管理
定期清洗管道内壁、更换损坏的 管道附件等措施保持管道畅通， 减少流动阻力。
03
特性比较
恒定流具有稳定的流动特性，便于分析和计算；非恒定流 的流动特性复杂多变，需要采用动态分析方法。
15
流线、迹线和染色线概念辨析
流线
在某一瞬时，流场中每一点都与 速度矢量相切的曲线。流线反映 了该瞬时流场中速度的分布状况。
2024/1/25
迹线
某一质点在流动过程中不同时刻所 在位置的连线。迹线反映了该质点 在流动过程中的运动轨迹。
判别方法
通过计算雷诺数Re来判断流动类型。当Re小于临界雷诺数Rec时，流动为层流；当 Re大于Rec时，流动为湍流。
2024/1/25
14
恒定流与非恒定流特性比较
01
恒定流
流场中各点的流速、压强等流动参数不随时间变化，即流 动处于稳定状态。
2024/1/25
02
非恒定流
流场中各点的流速、压强等流动参数随时间变化，即流动 处于不稳定状态。
7
02 流体静力学分析
2024/1/25
8
静止液体中压强分布规律
液体内部压强随深度 的增加而增大。
液体的压强与液体的 密度和深度有关，密 度越大、深度越深， 压强越大。
2024/1/25
在同一深度，液体向 各个方向的压强相等。
水力学课件 第一章 水静力学
§1.1 静水压强及其特征
联立上面各式代入后得：
1 2
pxyz
1 2
pnyz
1 6
xyzf x
0
1 2
p y xz
1 2
pnxz
1 6
xyzf y
0
1 2
pz xy
1 2
pnxy
1 6
xyzf z
0
联立上面各式代入后得：
1 2
pxyz
1 2
pnyz
1 6
xyzf x
0
1 2
p y xz
1 2
pnxz
§1.4 等压面
一、等压面(Isobaric Surface)：在平衡的液体中， 由压强相等的各点所组成的面叫做等压面。 等压面的重要特性是： 1.在静止的或相对平衡的液体中，等压面同时也是
等势面(Isopotential Surface)。 dp dU
2.在相对平衡的液体中，等压面与质量力正交。
条件：只适用于静止、同种、连续液体
三、气体压强计算
p p0
§ 1.5几种质量力同时作用下的液体平衡
z
gm h z
zs
o
x
以z轴为对称轴的旋转抛物面方程：
R
o
r
x
m
F
y 1 2rBiblioteka gz C 2§ 1.5几种质量力同时作用下的液体平衡 平衡微分方程： dp ( fxdx f ydy fzdz) 质量力：离心惯性力和重力 F m 2r, mg 单位质量力： fx 2 x, f y 2 y, fz g 自由面上压强不变为大气压： dp 0
§ 1.5几种质量力同时作用下的液体平衡
2、圆筒中液体内任一点静水压强分布规律：
水力学课件 第1章绪论
A0 A dA
作用于单位面积上的切力称为切应力，以τ表示
A
lim d
A0 A dA
压强和切应力的单位：N/m2（Pa），KN/m2（KPa）
54
1.4.2质量力
质量力是作用于液体的每一个质点上且与 质量成正比的力。
❖ 对于均质流体，质量力与体积成正比， 又称体积力。
❖ 质量力包括重力和惯性力。质量力又称 超距力
33
2 对于μ和ν=μ/ρ的定义及解释
μ称为粘度或者粘滞系数，是粘滞性的度量。 μ随压强和温度的变化而变化，但是压强影响比较小，可以 不加考虑。温度是影响μ的主要因素。对于液体，温度升高， μ降低，对于气体，温度升高， μ加大。 μ：单位是pa•s ，称为动力粘度 ν： 单位是m2/s，称为运动粘度
水动力学：关于液体运动的规律，它研究 液体运动状态时作用于液体上的力与运动 要素之间的关系，以及液体的运动特性与 能量转换等等。
4
5
◇机械运动 求解运动要素（v,a,Q,h,p,P,R等运动要素） 依据三大基本方程： 质量守恒——连续方程 动能定理——能量方程 动量定理——动量方程
6
应用 管道水流、明渠水流、堰流等；渗流等
51
1.4作用于液体的力
表面力 作用于液体的力
质量力
52
1.4.1表面力 表面力是作用在液体的表面或截面上且与 作用面的面积成正比的力。 表面力也称面积力、接触力
53
❖ 表面力包括压力和切力。如：摩擦力、水压力、边界对 液体的反作用力
作用于单位面积上的压力称为压强，以p表示
p P A
P dP p lim
20
研究的最小物质单元为“质点”，而不是分子。 同牛顿质点的不同：这些质点有形状变化 质点特点：
作用于单位面积上的切力称为切应力，以τ表示
A
lim d
A0 A dA
压强和切应力的单位：N/m2（Pa），KN/m2（KPa）
54
1.4.2质量力
质量力是作用于液体的每一个质点上且与 质量成正比的力。
❖ 对于均质流体，质量力与体积成正比， 又称体积力。
❖ 质量力包括重力和惯性力。质量力又称 超距力
33
2 对于μ和ν=μ/ρ的定义及解释
μ称为粘度或者粘滞系数，是粘滞性的度量。 μ随压强和温度的变化而变化，但是压强影响比较小，可以 不加考虑。温度是影响μ的主要因素。对于液体，温度升高， μ降低，对于气体，温度升高， μ加大。 μ：单位是pa•s ，称为动力粘度 ν： 单位是m2/s，称为运动粘度
水动力学：关于液体运动的规律，它研究 液体运动状态时作用于液体上的力与运动 要素之间的关系，以及液体的运动特性与 能量转换等等。
4
5
◇机械运动 求解运动要素（v,a,Q,h,p,P,R等运动要素） 依据三大基本方程： 质量守恒——连续方程 动能定理——能量方程 动量定理——动量方程
6
应用 管道水流、明渠水流、堰流等；渗流等
51
1.4作用于液体的力
表面力 作用于液体的力
质量力
52
1.4.1表面力 表面力是作用在液体的表面或截面上且与 作用面的面积成正比的力。 表面力也称面积力、接触力
53
❖ 表面力包括压力和切力。如：摩擦力、水压力、边界对 液体的反作用力
作用于单位面积上的压力称为压强，以p表示
p P A
P dP p lim
20
研究的最小物质单元为“质点”，而不是分子。 同牛顿质点的不同：这些质点有形状变化 质点特点：
水力学第一章课件
同侧，向下；异侧，向上。 铅垂分力的方向: 铅垂分力的方向 1. 同侧，向下；异侧，向上。 2. 由微元受力分解法确定； 由微元受力分解法确定； 复杂曲面: 复杂曲面 采用分段处理； 采用分段处理；
压力体绘制 (1)
A
FPz
C
FPx
FPz
B
FPx
D
压力体绘制 (2)
A A
B B C D D C
2.7.3 静水总压力
大小： 大小： 方向： 方向：
Fp = F
α = tan
2
px
+F
2
pz
FPx FP
D
α
−1
(
F pz F px
)
α FPz
作用点： 作用点： 从FPx作用线和FPz 作用线交点K 作用线和F 沿FP 方向的延长线交于曲面与D ， 即为总压力的作用点。 即为总压力的作用点。
dFp
F
Fpz =∫AzρghdAz
Fpz = ρgV
V =∫AzhdAz—压力体 压力体 压力
压力体（体积） 压力体（体积）的构成
上边界： 与大气连通的液面或液面的延长面； 上边界： 与大气连通的液面或液面的延长面； 液面上相对压强为零！！ ！！) （液面上相对压强为零！！) 下边界： 下边界： 侧边界: 侧边界: 受压曲面本身； 受压曲面本身； 曲面边缘各点向液面或 液面的延长面作铅垂平面。 液面的延长面
M’ h1 h4
对MM’: ρgh1+ ρgA - ρAgA =ρgh2 (1) ρ
h3
ρ
h2 对NN’: ρgh3 - ρgB + ρBgB =ρgh4 (2)
B
N
N’
水力学PPT
第1章 绪论
• 1.1 水力学的任务 • 水力学是用实验和理论分析的方法研究以 水为代表的液体的平衡和机械运动规律及 其在工程中应用的一门学科。 • 本课程的主要内容包括三大部分：(1)水静 力学，研究液体平衡的规律，即液体处于 静止状态时，作用于液体上各种力之间的
关系；(2)水动力学，研究液体处于运动状 态时，作用于液体上的力与各运动要素(例 如速度、加速度等等)之间的关系，液体的 运动特性以及能量转换规律等； (3)土建工 程中的水力计算问题，例如管流、明渠流、 堰流以及地下水的水力计算问题等。 • 1.2 液体的连续介质模型 • 液体是由大量的不断作无规则热运动的分 子所组成，从微观的角度看，分子之间的 空隙随机地变化，并且，其尺度远大于分
体受压时，宏观体积减小，密度增大，去 掉压力则能消除变形而恢复原有体积和密 度，这种性质称为液体的压缩性。当温度 升高时，液体体积增大，这称为液体的膨 胀性。 • 液体的压缩性以体积压缩系数β度量。
• 忽略其压缩性的液体称为不可压缩液体， 这又是一种简化分析模型，称为“不可压 缩液体模型”。 • (5)表面张力与表面张力系数
图1.5
第2章 水静力学
• 水静力学研究液体处 于静止状态下的平衡 规律及其在工程中的 实际应用。其主要任 务是探讨静止液体压 强分布规律、液体测 压计原理、并根据诸 作用力的平衡关系
图2.1
研究各种固体边壁上静水总压力的计算 方法。
• 2.1 静水压强特性
• 静水压强有两个特性：一是它的方向与作 用面的内法线方向一致，即，静水压强总 是垂直指向受压面的；二是在静止液体中 任何一点处沿各个方向的静水压强的大小 都相等，与作用面的方位无关。 • 2.2 液体的平衡微分方程及其积分
• 满足式 (2.3) 的函数 W(x ， y ， z) 称为力的势 函数，具有势函数的质量力称为有势力。 • (3)等压面 • 在静止的同种液体中，压强相等的各点所 组成的面 ( 平面或曲面 ) 称为等压面，例如
• 1.1 水力学的任务 • 水力学是用实验和理论分析的方法研究以 水为代表的液体的平衡和机械运动规律及 其在工程中应用的一门学科。 • 本课程的主要内容包括三大部分：(1)水静 力学，研究液体平衡的规律，即液体处于 静止状态时，作用于液体上各种力之间的
关系；(2)水动力学，研究液体处于运动状 态时，作用于液体上的力与各运动要素(例 如速度、加速度等等)之间的关系，液体的 运动特性以及能量转换规律等； (3)土建工 程中的水力计算问题，例如管流、明渠流、 堰流以及地下水的水力计算问题等。 • 1.2 液体的连续介质模型 • 液体是由大量的不断作无规则热运动的分 子所组成，从微观的角度看，分子之间的 空隙随机地变化，并且，其尺度远大于分
体受压时，宏观体积减小，密度增大，去 掉压力则能消除变形而恢复原有体积和密 度，这种性质称为液体的压缩性。当温度 升高时，液体体积增大，这称为液体的膨 胀性。 • 液体的压缩性以体积压缩系数β度量。
• 忽略其压缩性的液体称为不可压缩液体， 这又是一种简化分析模型，称为“不可压 缩液体模型”。 • (5)表面张力与表面张力系数
图1.5
第2章 水静力学
• 水静力学研究液体处 于静止状态下的平衡 规律及其在工程中的 实际应用。其主要任 务是探讨静止液体压 强分布规律、液体测 压计原理、并根据诸 作用力的平衡关系
图2.1
研究各种固体边壁上静水总压力的计算 方法。
• 2.1 静水压强特性
• 静水压强有两个特性：一是它的方向与作 用面的内法线方向一致，即，静水压强总 是垂直指向受压面的；二是在静止液体中 任何一点处沿各个方向的静水压强的大小 都相等，与作用面的方位无关。 • 2.2 液体的平衡微分方程及其积分
• 满足式 (2.3) 的函数 W(x ， y ， z) 称为力的势 函数，具有势函数的质量力称为有势力。 • (3)等压面 • 在静止的同种液体中，压强相等的各点所 组成的面 ( 平面或曲面 ) 称为等压面，例如
《水力学》课堂ppt-2024鲜版
井群与集水廊道联合应用 在某些复杂条件下，可将井群与集水廊道相结合， 形成联合集水系统，提高集水效率。
2024/3/27
30
基坑排水和降低地下水位方法
基坑排水方法
明沟排水、盲沟排水、井点降水等。
降低地下水位方法
通过井点降水、轻型井点、喷射井点等方式降低地下水位，以满足 工程施工要求。
注意事项
在排水和降低地下水位过程中，需考虑对周围环境的影响，防止引发 地面沉降等不良后果。
实例一
梯形断面明渠均匀流水力计算。通过已知条件，如渠道底宽、边坡系数、糙率等，求解过水断面面积、湿周、水 力半径等水力要素。
实例二
矩形断面明渠非均匀流水力计算。通过已知条件，如渠道宽度、水深、糙率等，求解沿程各断面的流速、流量等 水力要素。
2024/3/27
26
堰流和闸孔出流现象探讨
堰流现象
当水流经过堰顶时，由于堰的阻挡作用， 水流在堰上游形成壅水现象，同时在堰下 游形成跌水现象。根据堰的类型和过堰水 流形态的不同，堰流可分为薄壁堰流、实 用堰流和宽顶堰流等。
10
液体内部压强传递原理
01
02
03
帕斯卡原理
在密闭容器内，施加于静 止液体上的压强将以等值 同时传到液体各点。
2024/3/27
连通器原理
在连通器内，同一液体的 液面保持在同一水平面上。
液压传动原理
利用液体传递压强和流量 的特性进行动力传递。
11
大气压强对液体影响
大气压强对液体有压强作用， 使液体受到一个向上的力。
2024/3/27
非恒定流动
流动参数既随空间位置变 化，也随时间变化。
分类依据
流动参数是否随时间变化。
2024/3/27
30
基坑排水和降低地下水位方法
基坑排水方法
明沟排水、盲沟排水、井点降水等。
降低地下水位方法
通过井点降水、轻型井点、喷射井点等方式降低地下水位，以满足 工程施工要求。
注意事项
在排水和降低地下水位过程中，需考虑对周围环境的影响，防止引发 地面沉降等不良后果。
实例一
梯形断面明渠均匀流水力计算。通过已知条件，如渠道底宽、边坡系数、糙率等，求解过水断面面积、湿周、水 力半径等水力要素。
实例二
矩形断面明渠非均匀流水力计算。通过已知条件，如渠道宽度、水深、糙率等，求解沿程各断面的流速、流量等 水力要素。
2024/3/27
26
堰流和闸孔出流现象探讨
堰流现象
当水流经过堰顶时，由于堰的阻挡作用， 水流在堰上游形成壅水现象，同时在堰下 游形成跌水现象。根据堰的类型和过堰水 流形态的不同，堰流可分为薄壁堰流、实 用堰流和宽顶堰流等。
10
液体内部压强传递原理
01
02
03
帕斯卡原理
在密闭容器内，施加于静 止液体上的压强将以等值 同时传到液体各点。
2024/3/27
连通器原理
在连通器内，同一液体的 液面保持在同一水平面上。
液压传动原理
利用液体传递压强和流量 的特性进行动力传递。
11
大气压强对液体影响
大气压强对液体有压强作用， 使液体受到一个向上的力。
2024/3/27
非恒定流动
流动参数既随空间位置变 化，也随时间变化。
分类依据
流动参数是否随时间变化。
第1章概述 水力学课件ppt
质量力，用
f
表示。
f
F
M
单位质量力在三个坐标轴的投影
fx
Fx M
2020/10/3
fy
Fy M
fz
Fx M
第1章 绪论
五.水力学的研究方法
水力学是一门实践性很强的学科，它的理论都 是生产实践和实验研究的总结，并在解决实际 工程问题过程中经受检验、得到修正和进一步 完善。因此我们在学习本课程的过程中，既要 重视对本课程理论体系的理解，搞清基本方程 和公式的来历、应用条件、使用范围，更要能 正确运用所学的理论知识解实际工程问题，掌 握理论分析、实验研究和数学模拟紧密结合的 水力学研究方法。
du dy
du dy
第20210章/10/绪3 论
流速梯度
为动力粘滞系数
为运动粘滞系数，国际单位：m2/s
牛顿内摩擦定律：作层流运动的液体， 相互邻近层间单位面积上所作用的内摩擦力 （或粘滞力），与流速梯度成正比，同时与 液体的性质无关。
牛顿内摩擦定律的适用条件： 层流运动和牛顿液体。
粘滞性是产生水头损失的根本原因
第20210章/10/绪3 论
• 例题一极薄的平板，在厚度分别为4cm的两种油 层中以 u 0.8m s 的速度运动。已知上层动 力粘滞系数为下层的动力粘滞系数2倍，两油层
在平版上产生的总切应力为 30Nm2
• 。试求上、下油层的动力粘滞系数。
4cm 平版
u
4cm
第20210章/10/绪3 论
解： d u u 2 0 l s dy y
因此液体的基本特性是：易流动性、不易压 缩、均匀等向的连续介质。
第20210章/10/绪3 论
三.液体的主要物理性质
水力学第一章PPT课件
处的速度梯度
du 4 1 dy 3 y1/3
及d切u / 应dy力τ。
y1 0.01m, y2 0.1m
du dy
y1
4 3
3
1 0.01
6.18s1
du dy
y2
4 1 2.87s1 3 3 0.1
y1 1.14103 6.18 7.06103 N / m2
y2
1.14
103
2.87
一种反作用力。
F ma
重力质量为m的物体在地球上受到的万有引力称为
重力。
G mg
第10页/共34页
密度
质量密度 单位体积液体的质量称为质量密度，简
称密度，用ρ表示。 密度的量纲为[M/L3]，单位为kg/m3 对于均质液体，
MV
第11页/共34页
重量密度 单位体积液体具有的重量，简称为重
度或容重，用γ表示，量纲为[M/L2T2]， 单位为N/m3。 对于均质液体，
•按表面力的作用方 法向力（压力）
向分
切向力
•质量力是指通过液体质量而起作用，其 大小与质量成正比的力，重力、惯性力；
•质量力大小的度量 总质量力 单位质量力
作用于单位质量液体 上的质量力
第28页/共34页
单位质量力 若一质量为m的均质液体，作用于其上的总质 量力为F，则所受的单位质量力为 f ，F 与加速
1.6.2 实验研究法
1. 现场观测实验（原型观测） 2. 实验室模型实验
1.6.3 数值计算法
采用数值计算方法求解液体运动的控制方程
第30页/共34页
例题
例1.3.1 液体在平板上流动，如图所示，速度u与距
平板的垂直距离y的关系为 u 。2假y2/设3 液体的动力粘 度μ=1.14×10-3Pa.s，试求：距平板1cm和10cm
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.1.2 静水压强的特 性
静水压强的方向与受压 面垂直并指向受压面。
四川大学·水力学与山区河流开发保护国家重点实验室
State Key Laboratory of Hydraulics and Mountain River Engineering (Sichuan University)
11
1.1 静水压强及其特 性
四牛川大顿学·／水米力学2与（山区N河／流开m发2保）护国，家重或点实帕验斯室 卡（Pa）。
State Key Laboratory of Hydraulics and Mountain River Engineering (Sichuan University)
10
1.1 静水压强及其 特性
静水压强的两个重要特性：
13
四面体体积：
总质量力在三个坐标 方向的投影为：
按照平衡条件，所有 作用于微小四面体上 的外力在各坐标轴上 投影的代数和应分别 为零，即
V 1 xyz 6
F x
1 6
x y zf
x
F
y
1 6
x y zf
y
F
z
1 6
x y zf
z
ΔFPx
ΔFPncos(n,
x)
9
1.1 静水压强及其特性
静水压力 –静止（或处于相对平衡状态）液体作用 在与之接触的表面上的水压力称为静水 压力，常以字母 FP 表示。
平–取均△微静A小水面面压上积强p单△位ΔAl面Ai，m积0令ΔΔ所作FA受P用的于平△均A静上水的压静力水为压p力 为ΔΔF△AP FP ，则
静水压强
–静水压力 FP 的单位：牛顿（N）；静水压强 p 的单位：
6
目录
四川大学·水力学与山区河流开发保护国家重点实验室
State Key Laboratory of Hydraulics and Mountain River Engineering (Sichuan University)
7
目录
四川大学·水力学与山区河流开发保护国家重点实验室
State Key Laboratory of Hydraulics and Mountain River Engineering (Sichuan University)
1 6
ρΔxΔyΔzfx
State Key Laboratory of Hydraulics and Mountain River Engineering (Sichuan University)
5
学习任务与目标
• 水静力学的任务：研究液体平衡的规律 及其实际应用。
• 液体的平衡状态有两种：
– 静止状态：即液体相对于地球没有运动；
– 相对平衡状态：即所研究的整个液体相对 于地球虽在运动，但液体对于容器或液体 质点之间没有相对运动。如沿直线等速行 驶或等加速行驶的容器中所盛液体。
四川大学·水力学与山区河流开发保护国家重点实验室
State Key Laboratory of Hydraulics and Mountain River Engineering (Sichuan University)
2014 年 9～12 月
四川大学·水力学与山区河流开发保护国家重点实验室
State Key Laboratory of Hydraulics and Mountain River Engineering (Sichuan University)
1
0章内容回顾
• 《水力学》的目的、任务和研究对象是 什么？
2
0章内容回顾
• 何为液体的压缩性？如何描述？
• 水的体积压缩率或体积模量与哪些因素 有关？
• 水的体积模量一般可取值多少？ • 哪些情况下不能忽略水的弹性？
• 什么是表面张力？如何描述？何时需考 虑？
• 什么是连续介质？为什么要引入本假定？ 四川大学·水力学与山区河流开发保护国家重点实验室 State Key Laboratory of Hydraulics and Mountain River Engineering (Sichuan University)
• 为什么要首先讨论液体的物理性质？
• 什么是惯性？惯性力如何描述？惯性力 为什么是假想力？
• 水的密度与哪些因素有关？最大值是多 少？
• 重力如何计算？汽油和水的重力加速度 四川大学·水力学与山区河流开发保护国家重点实验室 State Key Laboratory of Hydraulics and Mountain River Engineering (Sichuan University)
• 任一点静水压强的大小和受压面方向无 关，或者说作用于同一点上各方向的静 水压强大小相等。
四川大学·水力学与山区河流开发保护国家重点实验室
State Key Laboratory of Hydraulics and Mountain River Engineering (Sichuan University)
12
以平衡液体中边长为△x、 △y 、 △z的微分四面体为对象，研究 其受力情况。
△FPx为作用在O′DB 面上的静压力；
△FPy为作用在O′DC 面上的静压力；
△FPz为作用在O′BC 面上的静压力；
△FPn为作用在 BDC
O
面上的静压力。
四川大学·水力学与山区河流开发保护国家重点实验室
State Key Laboratory of Hydraulics and Mountain River Engineering (Sichuan University)
3
水静力学
四川大学·水力学与山区河流开发保护国家重点实验室
State Key Laboratory of Hydraulics and Mountain River Engineering (Sichuan University)
4
本章学习基本要求
四川大学·水力学与山区河流开发保护国家重点实验室
ห้องสมุดไป่ตู้
8
1.1 静水压强及其
特性
1.1.1 静水压力与静
水压强
水力自控翻板闸门
四川大学·水力学与山区河流开发保护国家重点实验室
State Key Laboratory of Hydraulics and Mountain River Engineering (Sichuan University)
平板闸门
