自激多谐振荡器工作原理及实险
由晶体管组成的多谐振荡器工作原理
晶体管组成的多谐振荡器试验电路图：工作原理：软件版本：multisim14由R5，R6，C1，Q1，及R8，R7，C2，Q2组成多谐振荡器，分别在两只晶体管Q1，Q2的集电极输出方波，控制Q3，Q4管的导通和截止，驱动左边和右边的两行发光二极管交替点亮。
利用两只晶体管在实际中参数不会完全相同，所以给电容充电的快慢多少会有些差异。
这种差异会形成一个正反馈的过程，这种强烈的正反馈会使Q1迅速饱和，Q2迅速截止，经过电容的充放电，又会使Q1截止，Q2饱和，这种过程循环往复形成方波输出。
具体过程是：如果由于某种原因使得Q1的集电极电流ic1上升，则：即iC1上升，R5上的压降增大，节点6的电位U6下降，由于电容C1的耦合作用，使得Q2的基极电位UB2下降，基极电流iB2下降，电阻R7上的压降变小，节点4的电位U4上升，由于电容C2的耦合作用，使得Q1的基极电位UB1上升，基极电流iB1上升，iC1进一步增大，形成正反馈，使得Q1管迅速饱和。
此时Q1管的管压降非常小，大约0.3V左右，可以认为节点6的电位为地电位。
由于之前电容在充电过程中左正右负+ -由于电容上的电压不能突变，所以当节点6的电位迅速降为0后，节点10的点位比节点6低一个电容电压，由于之前电容上的电压接近与V1，所以此时节点10的电位为-V1。
这就造成了Q2管的发射结反偏，所以Q2管迅速截止。
但是C1上的电荷不会一直保持，它会通过回路放电。
因为此时Q1饱和导通，Q2截止，所以会形成 V1→R6→C1→Q1→地 的放电回路，如图：当电容C1上的电荷放完后，开始对C1反向充电，即原来是+-，现在是-+随着电容右端即节点10电位的升高，Q2的基极电位UB2也随之升高，当UB2大于开启电压的时候，Q2开始导通，进入另一个正反馈过程。
使得Q2迅速导通，而Q1迅速截止。
在C1放电的过程中，回路如图中绿色箭头所示，C2同时在充电，充电回路如图中红色箭头所示。
多谐振荡电路实训报告

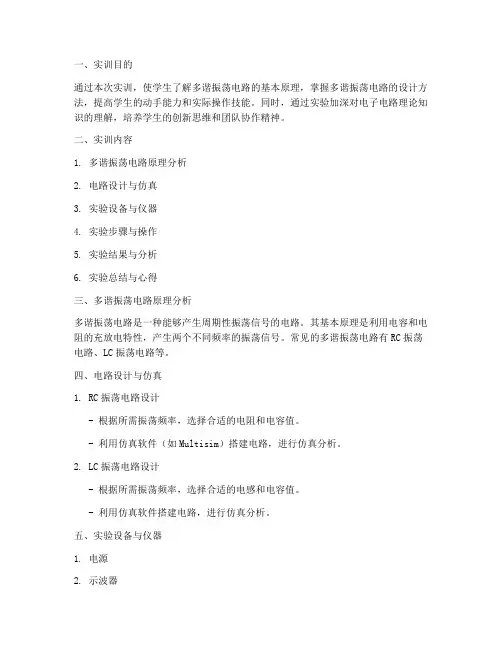

一、实训目的通过本次实训，使学生了解多谐振荡电路的基本原理，掌握多谐振荡电路的设计方法，提高学生的动手能力和实际操作技能。
同时，通过实验加深对电子电路理论知识的理解，培养学生的创新思维和团队协作精神。
二、实训内容1. 多谐振荡电路原理分析2. 电路设计与仿真3. 实验设备与仪器4. 实验步骤与操作5. 实验结果与分析6. 实验总结与心得三、多谐振荡电路原理分析多谐振荡电路是一种能够产生周期性振荡信号的电路。
其基本原理是利用电容和电阻的充放电特性，产生两个不同频率的振荡信号。
常见的多谐振荡电路有RC振荡电路、LC振荡电路等。
四、电路设计与仿真1. RC振荡电路设计- 根据所需振荡频率，选择合适的电阻和电容值。
- 利用仿真软件（如Multisim）搭建电路，进行仿真分析。
2. LC振荡电路设计- 根据所需振荡频率，选择合适的电感和电容值。
- 利用仿真软件搭建电路，进行仿真分析。
五、实验设备与仪器1. 电源2. 示波器3. 函数信号发生器4. 电阻、电容、电感等元器件5. 面包板6. 仿真软件（如Multisim）六、实验步骤与操作1. RC振荡电路实验- 搭建RC振荡电路，连接电源、示波器和函数信号发生器。
- 调整电阻和电容值，观察示波器上输出的振荡信号。
- 记录振荡频率、幅度等参数。
2. LC振荡电路实验- 搭建LC振荡电路，连接电源、示波器和函数信号发生器。
- 调整电感和电容值，观察示波器上输出的振荡信号。
- 记录振荡频率、幅度等参数。
七、实验结果与分析1. RC振荡电路实验结果- 通过实验，验证了RC振荡电路的振荡频率与电阻和电容值的关系。
- 实验结果表明，RC振荡电路的振荡频率与电阻和电容值呈反比关系。
2. LC振荡电路实验结果- 通过实验，验证了LC振荡电路的振荡频率与电感和电容值的关系。
- 实验结果表明，LC振荡电路的振荡频率与电感和电容值的乘积成正比关系。
八、实验总结与心得1. 总结- 通过本次实训，我们了解了多谐振荡电路的基本原理，掌握了多谐振荡电路的设计方法。
实验十二使用电路产生脉冲信号
实验十二使用门电路产生脉冲信号—自激多谐振荡器—一、实验目的1、掌握使用门电路构成脉冲信号产生电路的基本方法2、掌握影响输出脉冲波形参数的定时元件数值的计算方法3、学习石英晶体稳频原理和使用石英晶体构成振荡器的方法二、实验原理与非门作为一个开关倒相器件，可用以构成各种脉冲波形的产生电路。
电路的基本工作原理是利用电容器的充放电，当输入电压达到与非门的阈值电压VT时，门的输出状态即发生变化。
因此，电路输出的脉冲波形参数直接取决于电路中阻容元件的数值。
4、非对称型多谐振荡器如图12－1所示，非门3用于输出波形整形。
非对称型多谐振荡器的输出波形是不对称的，当用TTL与非门组成时，输出脉冲宽度t w1═RC tw2═1.2RC T═2.2RC调节 R和C值，可改变输出信号的振荡频率，通常用改变C实现输出频率的粗调，改变电位器R实现输出频率的细调。
图12－1 非对称型振荡器图12－2 对称型振荡器2、对称型多谐振荡器如图12－2所示，由于电路完全对称，电容器的充放电时间常数相同, 故输出为对称的方波。
改变R和C的值，可以改变输出振荡频率。
非门3用于输出波形整形。
一般取R≤1KΩΩ,当R＝1KΩ，C＝100pf～100µf时，f＝nHz～nMHz，脉冲宽度tw1＝tw2＝0.7RC，T＝1.4RC3、带RC电路的环形振荡器电路如图12－3所示，非门4用于输出波形整形，R为限流电阻，一般取100Ω，电位器Rw 要求≤1KΩ，电路利用电容C的充放电过程，控制D点电压V D ,从而控制与非门的自动启闭，形成多谐振荡，电容C的充电时间tw1、放电时间tw2和总的振荡周期T分别为t w1≈0.94RC， tw2≈1.26RC， T ≈2.2RC调节R和C的大小可改变电路输出的振荡频率。
图12－3 带有RC电路的环形振荡器以上这些电路的状态转换都发生在与非门输入电平达到门的阈值电平VT的时刻。
在VT 附近电容器的充放电速度已经缓慢，而且VT本身也不够稳定，易受温度、电源电压变化等因素以及干扰的影响。
多谐振荡器的工作原理
多谐振荡器的工作原理
多谐振荡器是一种产生多个频率可调、相位差准确的周期信号的电路。
它的工作原理主要由运放、反馈电阻、反馈电容和振荡电感等元件构成。
首先，将正反馈网络与运放连接，通过运放的放大作用，产生一个输出信号。
这个输出信号经过反馈网络返回到运放的负输入端，形成一个反馈回路。
反馈网络由电阻和电容组成。
当输出信号穿过电容，电容充电或放电，改变电荷量，从而改变电容的电压。
当电荷量达到一定程度时，电容放电到一定程度，电压开始增加。
当电压增加到达一定阈值时，电容再次开始充电，并循环此过程，形成一个周期和谐振动。
为了实现多频率可调，引入多个反馈网络，每个反馈网络的电容或电阻值不同，使得每个网络的谐振频率不同。
通过调节每个反馈网络的参数，可以改变谐振频率。
同时，引入可变电阻，可以调节整体的增益和相位差。
当系统稳定后，正反馈网络将提供一个特定频率的输出信号，并将其送回反馈回路，使其振荡。
多谐振荡器通过合理设计反馈网络和调节参数，可以产生多种频率可调、相位差准确的信号，广泛应用于通信、音频设备等领域。
多谐振荡器

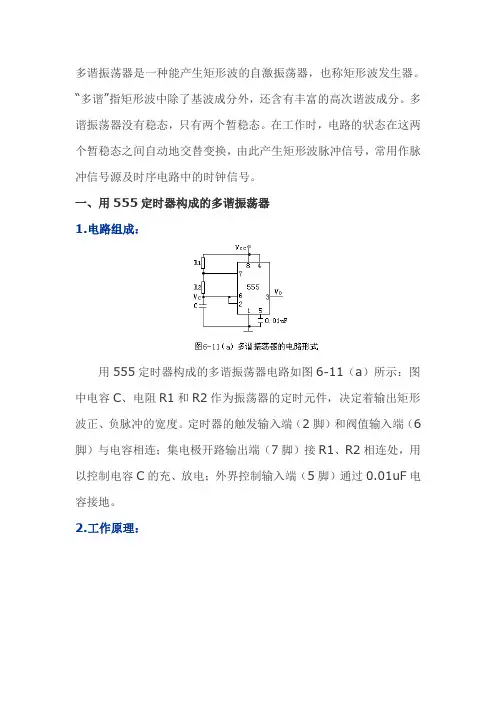

多谐振荡器是一种能产生矩形波的自激振荡器，也称矩形波发生器。
“多谐”指矩形波中除了基波成分外，还含有丰富的高次谐波成分。
多谐振荡器没有稳态，只有两个暂稳态。
在工作时，电路的状态在这两个暂稳态之间自动地交替变换，由此产生矩形波脉冲信号，常用作脉冲信号源及时序电路中的时钟信号。
一、用555定时器构成的多谐振荡器1.电路组成：用555定时器构成的多谐振荡器电路如图6-11（a）所示：图中电容C、电阻R1和R2作为振荡器的定时元件，决定着输出矩形波正、负脉冲的宽度。
定时器的触发输入端（2脚）和阀值输入端（6脚）与电容相连；集电极开路输出端（7脚）接R1、R2相连处，用以控制电容C的充、放电；外界控制输入端（5脚）通过0.01uF电容接地。
2.工作原理：多谐振荡器的工作波形如图6-11(b)所示：电路接通电源的瞬间，由于电容C来不及充电，Vc=0v，所以555定时器状态为1，输出Vo为高电平。
同时，集电极输出端（7脚）对地断开，电源Vcc对电容C充电，电路进入暂稳态I，此后，电路周而复始地产生周期性的输出脉冲。
多谐振荡器两个暂稳态的维持时间取决于RC充、放电回路的参数。
暂稳态Ⅰ的维持时间，即输出Vo的正向脉冲宽度T1≈0.7(R1+R2)C；暂稳态Ⅱ的维持时间，即输出Vo的负向脉冲宽度T2≈0.7R2C。
因此，振荡周期T=T1+T2=0.7(R1+2R2)C，振荡频率f=1/T。
正向脉冲宽度T1与振荡周期T之比称矩形波的占空比Ｄ，由上述条件可得D=（R1+R2）/（R1+2R2），若使R2>>R1，则D≈1/2，即输出信号的正负向脉冲宽度相等的矩形波（方波）。
二、多谐振荡器应用举例：1.模拟声响发生器：将两个多谐振荡器连接起来，前一个振荡器的输出接到后一个振荡器的复位端，后一个振荡器的输出接到扬声器上。
这样，只有当前一个振荡器输出高电平时，才驱动后一个振荡器振荡,扬声器发声；而前一个振荡器输出低电平时，导致后面振荡器复位并停止震荡,此时扬声器无音频输出。
多谐振荡器的工作原理
多谐振荡器的工作原理多谐振荡器是一种电子设备，它可以产生多种频率的正弦波信号。
它的工作原理基于电容和电感的相互作用，通过适当的电路设计和控制，可以实现频率可调的振荡输出。
多谐振荡器在通信、广播、医疗等领域有着广泛的应用，下面我们来详细了解一下它的工作原理。
首先，多谐振荡器的核心部件是电容和电感。
电容是一种可以存储电荷的元件，而电感则是一种可以存储磁场能量的元件。
在多谐振荡器的电路中，电容和电感会相互储存和释放能量，从而产生振荡。
其次，多谐振荡器的工作原理与谐振现象密切相关。
在电路中，当电容和电感的能量储存达到一定条件时，会出现谐振现象，即电路中的电压和电流会呈现周期性的变化。
多谐振荡器通过合理设计电路参数和控制信号，可以实现在不同频率下的谐振现象，从而产生多种频率的正弦波信号。
另外，多谐振荡器的工作原理还与反馈电路有关。
在多谐振荡器中，会采用反馈电路来稳定振荡频率和增强输出信号。
通过适当的反馈设计，可以使多谐振荡器在不同频率下都能保持稳定的振荡输出，从而满足不同应用场景的需求。
此外，多谐振荡器的工作原理还涉及到频率控制技术。
通过控制电路中的参数或者外部输入的控制信号，可以实现对多谐振荡器输出频率的调节。
这种频率可调的特性使得多谐振荡器在实际应用中具有更大的灵活性和适用性。
总的来说，多谐振荡器的工作原理是基于电容和电感的相互作用、谐振现象、反馈电路和频率控制技术的综合应用。
通过合理设计和控制，多谐振荡器可以实现多种频率的正弦波信号输出，满足不同领域的需求。
它在电子通信、无线电、医疗诊断等领域有着重要的应用，对于推动科技进步和社会发展具有重要意义。
多谐振荡器的工作原理
多谐振荡器的工作原理
多谐振荡器是一种产生多个频率的周期性信号的电路，其工作原理基于电路中的正反馈。
多谐振荡器通常由放大器、频率选择网络和反馈网络组成。
放大器的作用是放大输入信号的幅度。
频率选择网络则决定了振荡器输出的频率范围。
反馈网络的作用是将放大器的输出信号反馈给输入端，形成正反馈回路。
在反馈网络的作用下，输入信号被放大器放大后再次输入到放大器，不断循环。
在反馈网络中，其频率选择元件会选择和放大器输出信号具有特定相位关系的频率。
当反馈信号与输入信号的相位差满足一定条件时，反馈信号将增强输入信号，使得信号在电路中持续振荡。
多谐振荡器中频率选择网络的设计决定了振荡器的输出频率。
常见的频率选择网络包括LC电路、RC电路、晶体振荡器等。
这些网络能够选择特定频率的信号进行反馈，从而产生稳定的振荡信号。
总结来说，多谐振荡器通过正反馈回路中的放大器、频率选择网络和反馈网络，使得输入信号不断放大和反馈，从而产生多个频率的周期性信号。
多谐振荡器的原理及应用
多谐振荡器的原理及应用1. 引言多谐振荡器是一种能够产生多个频率稳定且相互独立的输出信号的电子器件。
它在通信、无线电、音频等领域具有广泛的应用。
本文将介绍多谐振荡器的原理以及其在通信和音频领域的应用。
2. 多谐振荡器的原理多谐振荡器的原理基于谐振电路的特性。
谐振电路包括电感和电容元件，当系统中的电感和电容满足一定的条件时，谐振电路将产生稳定的振荡信号。
多谐振荡器通过使用多个谐振电路并调整每个谐振电路的参数，实现同时产生多个频率稳定的振荡信号。
3. 多谐振荡器的组成多谐振荡器通常由以下几个部分组成： - 振荡器核心：包括多个谐振电路以及相应的调节和连接元件。
振荡器核心是多谐振荡器的关键组件，决定了多谐振荡器的输出频率和性能。
- 稳定电源：为振荡器核心提供稳定的电源电压，以确保振荡信号的稳定性。
- 控制电路：用于调节每个谐振电路的参数，包括电容、电感或其他元件的数值和连接方式等。
- 输出接口：将多谐振荡器的输出信号连接到外部设备或系统。
4. 多谐振荡器的应用4.1 通信领域多谐振荡器在通信领域中有着重要的应用。
它能够提供多个频率稳定的信号，满足不同通信系统对频率的需求。
常见的应用包括： - 频率合成器：将多个谐振振荡器的输出信号合成为一个更高频率的信号，用于射频通信系统中的信号发生器或调频广播等设备。
- 信号源：为通信系统或测试仪器提供不同频率的参考信号。
- 频率分割器：将输入信号分割成多个频率范围，用于多信道通信系统中的频率分割和信号选择。
4.2 音频领域多谐振荡器也在音频领域中有着广泛的应用。
它可以用于声音合成、音乐乐器和音频效果器等设备。
具体应用包括： - 声音合成器：通过调节多谐振荡器输出信号的频率和强度，模拟各种乐器的声音。
- 数字音频处理器：利用多谐振荡器的多个输出信号，实现音频信号的时域和频域处理，例如混响、合唱和调制等效果。
5. 总结多谐振荡器是一种能够产生多个频率稳定且相互独立的输出信号的电子器件。
数字电路实验（06）555定时器及其应用：多谐振荡器
数字电路实验（06）555定时器及其应⽤：多谐振荡器⼀.实验要求1.1.实验⽬的1. 熟悉多谐振荡器的实现流程；2. 掌握555定时器的使⽤⽅法；3. 掌握泰克⽰波器TBS1102的使⽤。
1.2.实验器材1. VCC2. Ground3. 普通电阻4. 普通电容5. 555定时器6. 泰克⽰波器TBS11021.3.实验原理555时基电路是⼀种将模拟功能与逻辑功能巧妙结合在同⼀硅⽚上的组合集成电路。
555定时器构成的多谐振荡器能⾃⾏产⽣矩形脉冲的输出，是脉冲产⽣（形成）电路，它是⼀种⽆稳电路。
1. 多谐振荡器电路组成在电路接通电源的瞬间，由于电容C来不及充电，电容电压Vc=0V，所以555定时器的输出状态为1，输出Vo为⾼电平。
同时，集电极输出端对地断开，电源Vcc对电容C充电，电路进⼊暂稳态I。
当电容电压Vc充到2/3Vcc时，输出Vo为低电平，同时集电极输出对地短路，电容电压随之通过集电极输出端放电，电路进⼊暂稳态II。
此后，电路周⽽复始地产⽣周期性的输出脉冲。
2. 振荡频率的估算电容充电时间T1。
电容充电时，时间常数τ1=(R1+R2)C，起始值Vc(0+)=1/3Vcc，最终值Vc(∞)= Vcc，转换值Vc(T1)=2/3Vcc，带⼊过渡过程计算公式进⾏计算，计算公式为：电容放电时间T2。
电容放电时，时间常数τ2=R2C，起始值Vc(0+)=2/3Vcc，终值Vc(∞)= 0，转换值Vc(T2)=1/3Vcc，代⼊RC过渡过程计算公式进⾏计算，计算公式为：T2=0.7R2C电路振荡周期T，计算公式为：T=T1+T2=0.7(R1+2R2)C电路振荡频率f，计算公式为：输出波形占空⽐q=T1/T，即脉冲宽度与脉冲周期之⽐，称为占空⽐。
计算公式为：q= T1/T=0.7(R1+R2)C/(0.7(R1+2R2)C)=( R1+R2)/( R1+2R2)⽤555定时器构成多谐振荡器的原理图如图1所⽰。
第14章 自激多谐振荡器实例
14.1 原理图设计与仿真
• 本章下面介绍从Schematic 到PCB 的设计流程。以一个简单的小实例， 让读者系统地了解一下从原理图设计到PCB 设计的过程，掌握一些 常用技巧。
14.1.1 原理图的输入
• 在该实例中以如图草稿图所示的一个自激多谐振荡器为例讲解整个 PCB 设计的流程。
• 启动Protel 99 SE： • 单击桌面左下角的“开始”→“程序”→“Protel 99 SE.”→“Protel 99 SE.”命令，或者双击桌面上的快捷方式图标，启动Protel 99 SE.程 序。 • 开始一个设计前，先建立一个项目。单击“Files（文件）”→“New （新建文件）”，系统弹出“New Design Database(设计文件创建)” 对话框，选择合适的路径和文件名，修改设计文件名称为 “Multivibrator.ddb”，存在指定的文件夹（“源文件>>第十四章”） 中。点击OK按钮，进入设计环境。双击“Document”，进入文件编 辑环境，单击“Files（文件）”→“New（新建文件）”，系统弹出 “New Document”对话框，选中“Schematic Document”文件，单击 OK按钮，并修改其名称为“Multivibrator.Sch” ，新建的原理图文件 会自动添加到Multivibrator 项目中，双击文件名进入相应的原理图编 辑窗口，如图所示，并完成图纸相关参数的设置。
14.1.5 电路仿真
• 执行“Simulate”→“Setup”菜单命令，系统弹出仿真分析设置对话框。 选中直流工作点分析、瞬态特性分析、交流小信号分析和直流传输特 性分析，并选择观察信号Q1C和Q2B。 • 单击Transient/Fourier Analysis”后面的复选框。“Transient/Fourier Analysis”中各项参数的设置如图所示。
石英晶体稳频的多谐振荡器
u2/3V 0 ttu 08.1 多谐振荡器本次重点内容:1.多谐振荡器的工作原理。
2.周期的计算方法。
教学过程一、 多谐振荡器特点1. 多谐振荡器没有稳定状态, 只有两个暂稳态。
2. 通过电容的充电和放电, 使两个暂稳态相互交替, 从而产生自激振荡, 无需外触发。
3．输出周期性的矩形脉冲信号, 由于含有丰富的谐波分量, 故称作多谐振荡器。
二、电路组成电路如图8.1 (a) 所示 , 定时元件除电容 C 之外 , 还有两个电阻 R1 和 R2 将高、低电平触发端 ( ⑥、②脚 ) 短接后连接到 C 与 R2 的连接处 , 将放电端 ( ⑦脚 ) 接到 R1与R2的连接处图8.1 (a) 电路组成 (b) 工作波形三、工作原理接通电源瞬间 t =to 时 , 电容 C 来不及充电 ,u c 为低电平 , 此时 ,555 定时器内 R =0,S=1, 触发器置 1, 即 Q =1, 输出u o 为高电平。
同时由于Q =0, 放电管 V 截止 , 电容 C 开始充电 , 电路进 入暂稳态。
一般多谐振荡器的工作过程可分为以下四个阶段 ( 见图 (b)):(1) 暂稳态 I(O ~t l): 电容 C 充电 , 充电回路为 V DD → R1 → R2 → C →地 ,充电时间常数为 为τ1=(R1+R2)C, 电容 C 上的电压 u c 随时间 t 按指数规律上升 , 此阶段内输出电压 uo 稳定在高电平。
(2) 自动翻转 I(t ＝tl): 当电容上的电压 uc 上升到了32V DD 时 , 由于 555 定时器内 S=0,R=1, 使触发器状态Q 由 1 变为 0, Q 由0变成 1, 输出电压 uo 由高电平跳变为低电平 , 电容 C 中止充电。
(3) 暂稳态 Ⅱ (t1~t2): 由于此刻Q ==1, 因此放电管 V 饱和导通 , 电容 C 放电 , 放电回路为 C → R2 →放电管 V →地 , 放电时间常数τ2=R 2C( 忽略 V 管的饱和电阻 ), 电容电压 u c 按指数规律下降 , 同时使输出维持在低电平上。
多谐振荡器的原理
多谐振荡器的原理多谐振荡器是一种能够产生多个谐振频率输出的电子电路。
它在通信、音频处理、音乐合成等许多领域都有广泛的应用。
多谐振荡器的原理可以通过分析电路结构和信号反馈机制来理解。
多谐振荡器通常由一个放大器、反馈网络和振荡元件组成。
放大器的作用是提供相应的增益，确保信号能够得到足够的放大。
反馈网络是一个重要的部分，它将一部分输出信号反馈回放大器的输入端，从而产生振荡。
在多谐振荡器中，反馈网络起着关键的作用。
它通过选择合适的电容、电感和电阻元件来确定振荡频率。
其中，电容和电感元件决定谐振频率，电阻元件则影响振荡的稳定性和幅度。
多谐振荡器的工作原理可以通过振荡条件来解释。
振荡条件是指产生振荡所需要满足的一系列条件，包括放大器增益、相位移动和反馈强度等。
当这些条件得到满足时，电路开始振荡，并输出多个谐振频率。
具体来说，多谐振荡器的原理如下：1. 反馈回路：多谐振荡器通常采用反馈网络将一部分输出信号反馈到放大器的输入端。
反馈网络由电容、电感和电阻组成，可以调整振荡频率和稳定性。
2. 放大器：放大器为电路提供放大增益，使得反馈信号能够得到足够的放大。
放大器通常采用二极管、晶体管或运放等元件构成。
3. 反馈强度：反馈强度是指反馈信号对放大器输入的影响程度。
当反馈强度过大时，电路可能不稳定或产生非谐振频率。
因此，合适的反馈强度对于多谐振荡器的正常工作非常重要。
4. 振荡频率：多谐振荡器可以通过调整反馈网络中的电容和电感元件来确定振荡频率。
谐振频率取决于电容和电感的数值，可以通过调整这些元件的数值来改变振荡频率。
在多谐振荡器中，谐振频率可以分为几个主要频率段。
这些频率段通常由振荡元件的参数和反馈网络的结构决定。
当反馈网络的相位移动和放大器的增益满足振荡条件时，电路会开始产生振荡，并输出多个谐振频率。
总结起来，多谐振荡器是一种重要的电子电路，能够产生多个谐振频率。
其原理是通过反馈回路、放大器和振荡元件相互作用来实现的。
多谐振荡器原理
無穩態多諧振盪器原理說明(3-1)
當電源接上時 (1)
無穩態多諧振盪器原理說明(3-)
當電晶體Q1飽和時
?由於電晶體Q1飽和，即VCE1=0.2V ， 所以儲存在電容器CB2的電壓對於電 晶體 Q2而言 ，仍然形成逆向偏壓， 所以電晶體Q2會持續截止，即 VCE2=VCC。
4. 如此(2), (3) 向循環, 週而復始.
史密特觸發閘組成 無穩態多諧振盪器的波形
史密特觸發閘組成 無穩態多諧振盪器的公式
對CMO邏S 輯而言，其 VOH=VDD，VOL=VSS
CMO閘S 組成 無穩態多諧振盪器
數位IC式的 無穩態(2)
CMO閘S 組成 無穩態多諧振盪器波形
CMO閘S 組成 無穩態多諧振盪器(1)
無穩態多諧振盪器原理說明(5-1)
?而電容器 CB1上的電壓會經過 ?電晶體 Q2 、電源 VCC與 RB1向 CB1做逆向充電， ?此時 VB1↑→IB1↑→IC1↑→VC1↓→VB2↓→IB2↓→ IC2↓→VC2↑→VB1↑ ， ?如此循環下去，經過 T2秒之後
無穩態多諧振盪器原理說明(5-2)
多諧振盪器的結構
?無穩態多諧振盪器(astable multivibrator) ?單穩態多諧振盪器(monostable multivibrator) ?雙穩態多諧振盪器(bistable multivibrator)
無穩態多諧振盪器 這是重 點部分
?無穩態多諧振盪器是不需要外加觸 發信號就能發生振盪，屬於自激式 多諧振盪器。
?電容器CB2上的電壓將形電晶體成 Q2的 順向偏壓
?終會讓電晶體 Q1截止， 電晶體Q2飽和
多谐振荡器实训报告
科学技术学院SCIENCE & TECHNOLOGY COLLEGE OFNANCHANG UNIVERSITY《工程训练》报告REPORT ON ENGINEERING TRAINING题目多谐振荡器的实训学科部、系：专业班级：学号：学生姓名：指导教师：起讫日期：摘要本次多谐振荡器工程训练包含两个内容，分别是设计并制作双三极管型多谐振荡器和555多谐振荡器，首先运用理论分析法，将电路所要执行的功能，通过理论分析和计算构建电路模型，然后运用实验检验法，将构建好的模型进行电路组装焊接，再检测所做电路功能是否与先前理论设计的相符。
本人在经过上述一系列步骤和不断的改进后，最终得出与理论相同的结果，即在三极管型多谐振荡电路中，测试的两个发光二极管交替发光，在三五多谐振荡器中测试的蜂鸣器间断发声。
由上述结果可得出相应的结论，即双三极管型多谐振荡器和三五多谐振荡器都可以连续的产生矩形波，矩形波的宽度受相应的电阻和电容控制。
关键词:双三极管多谐振荡器555时基多谐振荡器原理分析制作目录摘要 (I)1实训目的和要求 (1)1.1实训目的 (2)1.2实训要求 (2)2双三极管多谐振荡器 (2)2.1 双三极管多谐振荡器工作原理 (2)2.2 双三极管多谐振荡器器件选择 (3)2.3 双三极管PCB制作 (3)3 555时基多谐振荡器 (4)3.1 555多谐振荡器的工作原理 (4)3.2 555多谐振荡器的器件选择 (5)4.3 555多谐振荡器的PCB制作 (6)4 性能的测试,分析和总结 (6)4.1双三极管多谐振荡器性能的测试和分析 (6)4.2 555多谐振荡器的性能测试和分析 (6)4.3 多谐振荡器实训总结 (6)5多谐振荡器制作后的心得体会 (7)参考文献 (7)附表 (8)1 实训目的和要求1. 1 实训目的这次实训是使我们在掌握模电数电理论的基础上，运用课堂所学的理论知识分析、解决具体的实际问题。
多谐振荡器工作原理
多谐振荡器工作原理
多谐振荡器是一种电子电路，能够产生多个频率的正弦波信号。
它由一个频率稳定的基频振荡器和多个频率可变的次谐波振荡器组成。
基频振荡器的工作原理是利用一个反馈网络，在一个放大器电路中产生振荡。
该放大器电路通常由一个放大器和一个频率选择网络组成。
放大器的增益必须大于1，以弥补反馈网络的耗损。
频率选择网络则是根据所需的基频来选择元件的值，以确保仅有一个频率被放大器放大而其他频率被抑制。
次谐波振荡器则是根据基频振荡器的频率产生更高频率的振荡信号。
它通常包括一个参考信号和一个非线性元件。
参考信号可以来自于基频振荡器的输出或其他参考源。
非线性元件会对参考信号进行非线性操作，产生次谐波信号。
通过调整非线性元件的参数，可以生成不同频率的次谐波信号。
多谐振荡器的工作原理就是将基频振荡器和次谐波振荡器连接在一起，使它们相互作用并共同工作。
基频振荡器提供基本频率的振荡信号，而次谐波振荡器产生其他频率的振荡信号。
这些振荡信号通过反馈网络进行耦合，形成一个稳定的多谐振荡器。
通过调整基频振荡器和次谐振荡器的参数，可以改变多谐振荡器的输出频率。
这使得多谐振荡器在通信系统、音频处理和信号发生器等领域中得以广泛应用。
5.2.4-多谐振荡器概述
1 门电路组成的多谐振荡器
1）电路组成及工作原理
G1
1
υI
C
R G1
1
υO1
υO2
（a）门电路组成多谐振荡器
1 门电路组成的多谐振荡器
υI
VDD +ΔV+
VTH
O -ΔV-
t
υO2
VDD
T1 第一 暂稳态
T2 第二 暂稳态
O
t1
t1
t
CMOS门电路组成的多谐振荡器波形图
1 门电路组成的多谐振荡器
VCC
R1
8
7
4 3 υO
R2 6
555
2
C υC
1
5
0.01µF
2 555定时器组成的多谐振荡器
电容上的电压υC与输出υO的波形图如图
υC
2 3
V
CC
1 3
V CC
O
t
υO
t1
t2
O T
t
2 555定时器组成的多谐振荡器
当电源接通时，电容C开始充电，电压上升，当电 压υC上升至2/3VCC时，555定时器内部触发器被复位， TD开始导通，此时输出υO为低电平，电容C开始通过电 阻R2及TD放电，致使电容电压υC开始下降，当υC下降 至1/3VCC时，555定时器内部触发器又被置1，输出υO 为高电平。
（2）第二暂稳态T2的计算
（1）第一暂稳态T1的计算
τ=RC，T1=t2-t1，υI（0+）=-ΔV-≈0V，υI（∞）=VDD， 由RC电路的瞬态相应分析可得
T1
RC
ln VDD VDD VTH
（2）第二暂稳态T2的计算
t2作为时间起点，τ=RC，υI（0+）=VDD+ΔV+≈VDD，
数字电路多谐振荡器
数字电路设计报告设计课题：使用门电路产生脉冲信号——自激多谐振荡器专业班级：13电信卓越班学生姓名：陈军波学号：130807002指导教师：许粮老师设计时间：2014年12月27日自激多谐振荡器一、设计任务与要求1．掌握使用门电路构成信号脉冲信号产生电路的基本方法；2．掌握影响输出脉冲波形参数的定时原件数值的计数方法；3．学习石英晶体稳频原理和使用石英晶体构成振荡器的方法；4.掌握555集成时基电路的基本应用。
二、方案设计与论证1.方案一、对称型多谐振荡器右图为由TTL门电路组成的对称多谐振荡器的电路结构和电路符号。
图中G1、G2两个反相器之间经电容C1和C2耦合形成正反馈回路。
合理选择反馈电阻R F1和R F2，可使G1和G2工作在电压传输特性的转折区，这时，两个反相器都工作在放大区。
由于G1和G2的外部电路对称，因此，又称为对称多谐振荡器。
2.方案二、非对称多谐振荡器两个反相器G1，G2耦合电容C1，C2，电阻Rf1，Rf2 两个反相器G1，G2耦合电容C，电阻R 方波方波右图为由COMS门电路组成的非对称多谐振荡器的电路结构和电路符号。
如果仔细研究一下对称式多谐振荡器就不难发现，这是电路的近一步简化。
只要在反馈环路中保留电容C2，电路就任然没有稳定状态，而只能在两个暂稳态之间往复振荡。
就得到了非对称多谐振荡器。
3.方案三、石英晶体稳频的多谐振荡器两个反相器Ｇ１，Ｇ２两个电容Ｃ１，,Ｃ２充放电，晶振方波右图为由ＴＴＬ门电路组成的Ｓ石英晶体稳频的多谐振荡器的电路结构和电路符号。
可以看出将石英晶体与对称式多谐振荡器的电容串联起来，就组成了右图的石英晶体振荡器。
图３石英晶体稳频多谐振荡器４.方案四使用５５５定时器接成的多谐振荡器ＮＥ５５５芯片ＲＣ积分电路方波右图为由５５５定时器和外接元器件Ｒ１，Ｒ２，Ｃ构成的多谐振荡器，脚２与脚６直接相连。
电路没有稳态，仅存在两个暂稳态，电路也不需要外接触发信号，利用电源通过Ｒ１，Ｒ２向电容Ｃ充电，以及Ｃ通过Ｒ２向放电端Ｄｃ放电，使电路产生自激振荡。
有辅助启动功能的自激多谐振荡器
