矩阵控制协议V2.0
6601B与硬录主机通讯协议(OEM版)
6601B与计算机通讯协议（OEM版V2.0）一.简介：6601B是PC与视频矩阵通讯的缓冲和中转设备。
本协议仅为PC与6601B通讯协议中基本操作控制部分，由此可以实现对矩阵基本功能的控制。
二.硬件连接：●线路连接：PC机通过串口线与6601的COMPUTER端口相连，MATRIX端口的AB线分别与矩阵控制端口的AB相连，YZ两线保留未使用。
●电源指示灯：POWER●通讯指示灯：MatTX，向矩阵发送数据指示灯；MatRX，接收矩阵数据指示灯；KeyTX，向PC机发送数据指示灯；KeyRX，接收PC机数据指示灯；以上指示灯无数据通讯时慢闪，频率约1Hz，有数据通讯时快闪！三.控制协议：●通讯方式硬件接口：DB9，RS232；通讯方式：9600，N，8，1，全双工！◆单条数据由6个字节组成：◆同步标志：STX1= STX2，PC发送为‘0XFA’，称为下传；6601发送为‘0XF0’，称为为上传！◆命令标志：DATA1，标志数据意义，具体参见通讯协议部分；◆数据内容：DATA2、3，具体参见通讯协议部分；◆校验：CC= (STX2 xor DATA1 xor DATA2 xor DATA3)；注：为描述简单，下文只介绍DATA1、2、3。
黑体为PC发送数据，下划线为6601发送数据。
协议中涉及到监号、点号的数据均从0开始，如监号为0指矩阵的第1监！●通讯协议1.建立连接：0xa0+分控号+00；6601应答：0x90+DATA +00；命令解释：软件启动以此与6601建立连接，通知分控地址并获得当前通讯状态。
进入工作状态后，PC需以此命令定时查询维持连接，最大间隔为3S。
通讯状态改变后，6601会自动广播。
分控号：0x40--主控;0x21--分控1;……0x27--分控7；所有控制设备的分控号不能相同！DATA：0x01--通讯正常;0x02--矩阵忙;0x03--矩阵不在线;0x04--6601复位;2.6601请求授权监：DATA + 0xE8 + 00;下传分控授权监：0x6F+0xE8 +监号；（可以多条连续）命令解释：分控命令，分控软件启动或收到6601请求下传授权监的命令后下传授权监信息以取得对该监的控制权。
英飞拓V2020矩阵(infonova V2020)Datasheet
V2020A-YYY×ZZ 中型矩阵切换/控制系统，100~240VAC自适应，具有网络功能，NTSCV2020AX-YYY×ZZ 中型矩阵切换/控制系统，100~240VAC自适应，具有网络功能，PAL注：(1)预配置的矩阵系统包括切换机箱、CPU.(2)型号后缀YYYxZZ特别指明视频输入数(16的倍数)和视频输出数(4的倍数)。
例如：V2020A-128×16表示128路视频输入16路视频输出的矩阵，具有网络功能。
可选产品V2913ACNCPU模块，具有网络功能V2903DBVL带视频丢失检测的数据缓冲模块(每块板支持256路视频输入)附件产品V2901 高密度机箱，包括电源模块V2902 密集型机箱，2级，包括电源模块V2903SPS-1 机箱电源模块，100~240VAC自适应V2903DB 内置数据缓冲模块V2903DBVL带视频丢失检测的数据缓冲模块(每块板支持256路视频输入)V2903VI 带后板的视频输入模块，加-1为单级机箱使用-2为多级机箱第一级使用，-3为多级机箱第二级使用V2913VO 带后板的视频输出模块V2903VIC 不带后板的视频输入板V2903VIB 视频输入模块后板，加-1为单级机箱使用，加-2多级机箱第一级使用，-3为多级机箱第二级使用V2913VOC 不带后板的视频输出板V2913VOB 视频输出模块后板V2020A系列产品采用了ARM9微处理器技术，使用LINUX操作系统内核，可实现安防自动化，单机箱可支持最多240路视频输入和16路视频输出(或采用密集型机箱最多达到112路视频输入和32路视频输出)。
V2020A系列产品功能强大，适用于所有安防系统。
其预配置功能，可确保最高的可靠性，模块化结构易于安装、操作和扩展。
V2020A代表了视频矩阵切换/控制系统的顶尖技术，具有很高的性价比。
用户可预定义系统巡视，成组切换，事件定时器，报警显示/清除模式。
矩阵控制器用户使用手册_V1.2.3
矩阵控制器用户使用手册用户须知本手册适用于矩阵控制器，内容仅供参考，产品请以实际为准。
我们将不定期对手册进行更新，恕不另行通知。
更新内容将直接编入新版说明书，同时会在公司网站下载中心提供最新版的说明书。
本用户手册可能包含技术上的不准确或印刷方面的错误，真诚地希望您能把意见及时反馈给我们，在以后的版本中，我们会加以充实或改进。
目录第1章简介 (1)1.1产品简介 (1)1.2约定 (1)第2章矩阵控制器的安装、配置与卸载 (2)2.1安装矩阵控制器 (2)2.2安装VCREDIST_X86 (3)2.3卸载矩阵控制器 (4)第3章矩阵控制器的运行与使用 (5)3.1运行矩阵控制器 (5)3.2使用矩阵控制器 (5)3.2.1 添加解码器 (5)3.2.2 解码器轮巡预览 (6)3.2.3 解码器预览上墙 (7)3.2.4 解码器报警联动上墙 (7)第4章模拟键盘的使用 (9)4.1配置并运行矩阵键盘 (9)4.2安装模拟键盘 (10)4.3使用模拟键盘实现预览上墙 (12)4.4使用模拟键盘实现全局策略 (14)第1章简介1.1产品简介矩阵控制器是一款当综合安防管理平台中加入硬件解码器时，实现监控设备视频在解码器屏幕上显示的功能软件。
矩阵控制器在Windows系统下运行，需和综合安防管理平台、硬件解码器配合使用。
该软件开启时置于后台运行，不影响当前服务器的其他操作；该软件具有统一的处理模块，发出上墙命令后能快速生效；该软件具有自动重启功能，在硬件发生故障时能快速彻底恢复到异常发生前的状态；该软件具有灵活的循环切换功能，可设置单路循环切换或者多路循环切换。
1.2约定在本手册中为了简化描述，做以下约定：数字硬盘录像机、网络摄像机简称为设备设备的通道称为视频点位点击为鼠标左键单击双击为鼠标左键双击右键单击为鼠标右键单击模拟键盘分为SN4211-B与SN4211-C两款，SN4211-C也称智敏键盘第2章矩阵控制器的安装、配置与卸载2.1安装矩阵控制器第一步：双击矩阵控制器可执行程序图标，弹出安装向导界面，选择“我接受”，点击“下一步”按钮。
VS200 视频编解码器 说明书
OMATE DIGITALVS200视频编解码器产品介绍VS200是欧迈特公司推出的基于专网或宽带网络传输的双向视音频网络视频编解码器。
设备采用嵌入式系统开发，选用功能超强的专业级音、视频编解码芯片，根据网络资源状况选取高质量高压缩比的MPEG2/4/H.264视频格式的视频和数字音频码流，实现广播级高质量的远程音、视频和数据传输。
配套的网络管理系统融合了通信、网络传输、视频编码、数据库、流媒体和嵌入式技术，是一套数字化、智能化、网络化、集成化、信息化的综合性系统。
认证信息ISO9001:2000通过交通、公安行业权威机构检测设备特色信协议和远端控制软件开发包，便于第三方组网和应用开发！编码器可选取单独或同时支持MPEG2、MPEG4，解码器支持二种方式的自适应！编解码一体化设备，特有同时支持1～4路D1的双向视频编解码，视音频同步性好。
视频数据可选CBR （定速率）和VBR （变速率）模式，视频速率按实际需求调节，范围在128K ～15Mbps （H.264:32K ～4Mbps ）。
视频实时性好：编解码总延时MPEG2小于300ms ，MPEG4/H.264小于200ms 。
独特视频解码器代理转发功能：视频解码器在通过单播接收视频流并解码显示的同时，可以把接收到的视频流通过组播或者多单播的形式，往网络支持组播或者带宽高的地方转发，从而支持多个用户接收同一个视频流。
一台转发视频服务器可以转发多路视频。
独特Transcode(变编码格式）和Transrate （变码流）功能：多点接收同一视频流，但是网络带宽不同时，可以通过Transcode 和transrate 功能，把高码流的视频转换成低码流存储，或发给网络带宽低的解码器解码等。
均有带IDE硬盘的本地存储设备供选择。
OMATE DIGITAL支持USB 、SD 卡接口。
系统功能远程视频监控：任意一个监控终端经授权，都可实现基于网络的点对点、点对多点、多点对多点的远程实时现场监视及控制等。
V2020 系列 中型矩阵切换.控制系统说明书
商标权声明
Infinova®为 Infinova 公司的注册商标，Infinova 公司拥有法定的商标权。
本安装手册中可能使用的其它商标及商标权属于其合法所有者拥有。
FCC 警示
V2020A 系列矩阵切换系统符合 FCC 规则第 15 章中的规定。
该设备的运行符合以下条件： z 设备的运行不会产生有害的干扰； z 设备的运行在一定程度上不受外部干扰，甚至是不良干扰的影响。
V2020A 系列矩阵切换系统经过检测，完全符合 FCC 规则第 15 章中关于 A 类电子设备的规定。这些限制性规定用于保证设备 在住宅区使用时，在一定程度上，运行不会受外部干扰的影响。该设备为电磁设备，因此需严格按照本手册说明进行安装和使用， 否则有可能对无线电通讯产生干扰。同时，特定环境下的安装无法保证完全杜绝干扰。
基于 Windows 的系统设置软件极大的简化了初始设置步骤和系统参数维护。矩阵通过 RS-232 或 UDP 协议和控制器或 PC 通讯。
多达 255 个 V2020A 可以通过 UDP 协议在单个视频网络系统内互联，提供定点摄像机的本地和远 程控制，而每个摄像点都保持了所有的特性。
为了加强系统安全和管理，V2020A 提供强大的菜单编程功能，可进行系统分组,密码设置和网络 通讯加密。
第二章 系统安装和硬件连接.................................................... 5 2.1 系统模块描述 ................................................................. 5 2.1.1 矩阵切换机箱 .......................................................... 5 2.1.2 中央处理器模块....................................................... 5 2.1.3 电源模块.................................................................. 5 2.1.4 数据缓冲模块 .......................................................... 6 2.1.5 带视频丢失检测的数据缓冲模块 ............................ 7 2.1.6 视频输入模块(VIM) ................................................ 7 2.1.7 视频输出模块（VOM） .......................................... 8 2.2 模块设置......................................................................... 8 2.2.1 数据缓冲模块开关................................................... 8 2.2.2 带视频丢失检测的数据缓冲模块开关..................... 9 2.2.3 视频输入模块开关..................................................10 2.2.4 视频输出模块开关..................................................10 2.2.5 ARM 模块................................................................11 2.3 安装 ...............................................................................11 2.4 硬件连接........................................................................11 2.4.1 视频输入连接 .........................................................12 2.4.2 控制线连接 .............................................................12 2.4.3 视频输出连接 .........................................................12 2.4.4 报警输入连接 .........................................................13 2.4.5 通讯口连接 .............................................................13 2.4.6 继电器输出连接......................................................14 2.4.7 以太网连接 .............................................................15 2.4.8 电源连接.................................................................15 2.4.9 网络视频连接 .........................................................15 2.4.9.1 视频电缆..............................................................15 2.4.9.2 单向网络连接 ......................................................16 2.4.9.3 双向网络连接 ......................................................16 2.4.9.4 混合网络连接 ......................................................17
AVTRONSYS-矩阵使用手册

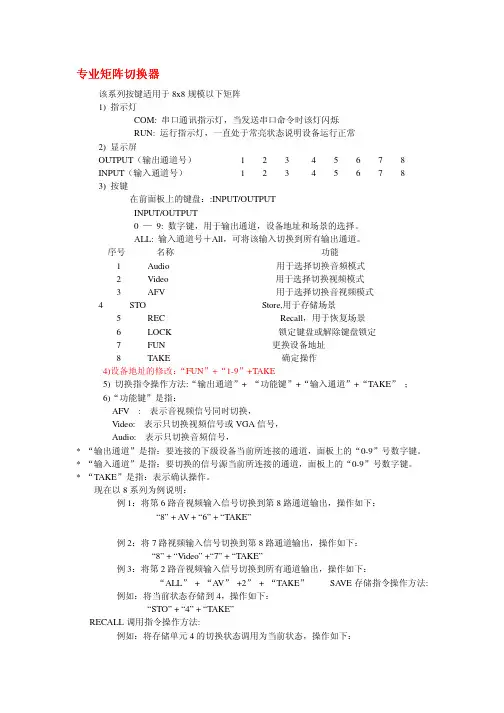

专业矩阵切换器该系列按键适用于8x8规模以下矩阵1) 指示灯COM: 串口通讯指示灯，当发送串口命令时该灯闪烁RUN: 运行指示灯，一直处于常亮状态说明设备运行正常2) 显示屏OUTPUT（输出通道号） 1 2 3 4 5 6 7 8INPUT（输入通道号） 1 2 3 4 5 6 7 83) 按键在前面板上的键盘：:INPUT/OUTPUTINPUT/OUTPUT0 —9: 数字键，用于输出通道，设备地址和场景的选择。
ALL: 输入通道号＋All，可将该输入切换到所有输出通道。
序号名称功能1 Audio 用于选择切换音频模式2 Video 用于选择切换视频模式3 AFV 用于选择切换音视频模式4 STO Store,用于存储场景5 REC Recall，用于恢复场景6 LOCK 锁定键盘或解除键盘锁定7 FUN 更换设备地址8 TAKE 确定操作4)设备地址的修改：“FUN”+“1-9”+TAKE5) 切换指令操作方法:“输出通道”+ “功能键”+“输入通道”+“TAKE”；6)“功能键”是指：AFV : 表示音视频信号同时切换，Video: 表示只切换视频信号或VGA信号，Audio: 表示只切换音频信号，* “输出通道”是指：要连接的下级设备当前所连接的通道，面板上的“0-9”号数字键。
* “输入通道”是指：要切换的信号源当前所连接的通道，面板上的“0-9”号数字键。
* “TAKE”是指：表示确认操作。
现在以8系列为例说明：例1：将第6路音视频输入信号切换到第8路通道输出，操作如下：“8” + A V + “6” + “TAKE”例2：将7路视频输入信号切换到第8路通道输出，操作如下：“8” + “Video” +“7” + “TAKE”例3：将第2路音视频输入信号切换到所有通道输出，操作如下：“ALL”+ “A V”+2”+ “TAKE”SA VE存储指令操作方法: 例如：将当前状态存储到4，操作如下：“STO” + “4” + “TAKE”RECALL调用指令操作方法:例如：将存储单元4的切换状态调用为当前状态，操作如下：“RECALL” + “4” + “TAKE”232串口接线说明矩阵上232串口使用的通用DB9接口，如下：2脚为TXD3脚为RXD5脚为GND与电脑直接用直通线连接即可。
金灿视频矩阵控制协议Ver2.0说明书
随机资料，使用前请务必仔细阅读！AV/VGA/RGB矩阵切换器串口控制协议（版本：2.0）A V/VGA/RGB矩阵切换器串口控制协议Ver2.0 2目录前言 (3)一、通用说明 (4)1.1、通信接口 (4)1.2、设备号 (4)1.3、切换模式 (4)二、控制命令 (6)2.0 控制命令表 (6)2.1 查询状态 (7)2.2、查询设备型号 (7)2.3、修改设备号 (8)2.4、切换矩阵 (8)2.5、指定输入、输出端口 (9)2.6 预案的操作 (10)2.7 轮询的操作 (11)2.8 切换矩阵（多路） (12)3A V/VGA/RGB矩阵切换器串口控制协议Ver2.0前言1．本说明书用于描述新矩阵的控制协议（Ver2.0），为原《矩阵的使用说明书》的补充材料，必要时他们可以相互参考。
2．Ver2.0版的控制协议是在旧版控制协议（Ver1.0）的基础上继承、扩展而成，Ver2.0版控制协议完全兼容旧版控制协议；旧版的矩阵控制程序、用户自己开发的矩阵程序都可以在新版控制协议的矩阵下运行，而且功能相同。
A V/VGA/RGB矩阵切换器串口控制协议Ver2.0 4一、通用说明1.1、通信接口控制主机与矩阵切换器的缺省通信设置为：波特率：9600数据位：8停止位： 1奇偶校验：无流控制：无控制主机与矩阵切换器RS232的连接线结构如下表：矩阵控制线采用235直通的连接线，而非“交叉”线。
1.2、设备号设置号，简称ID号，用一个字符表示，为“A”－“Z”的一个大写字母；设置号方便用户在一条串口总线上串接多台设备，只要各设备的设备地址设为不同值就可实现互不干扰的控制，节省主控设备的串口资源。
每条控制指令都是以设备号开始的，用于指示需要控制的矩阵；也就是说，只有设备号与控制指令指定的设备号相同的矩阵才会执行该指令。
在指令中可以用设备号“*”,它是通配符、设备广播号，意指任何矩阵都要执行此指令。
注：在多机串接的情况下，设备号尽量不要使用那些在控制命令中会出现的那些字母，如：A、I、L、O、P、S、T1.3、切换模式矩阵的类型有：VGA/RGB矩阵、纯视频矩阵、音频矩阵，也有视音频矩阵、VGA+音频矩阵、VGA+视音频的混合矩阵；矩阵中每种类型的信号都可以同时控制，也可以单独、分开切换。
矩阵切换器介绍
矩阵切换器广州拓创电子科技有限公司专业开发生产的TOPTRON(拓创)便携式多媒体一体机、多媒体中控、可编程中控、无线触摸屏、数码视频展示台，DVI矩阵切换器、RGB矩阵切换器、VGA矩阵切换器、A V矩阵切换器、大屏幕拼接系统、电源控制器、调光器、音量控制器、一卡通中控系统、网络中控、多媒体教学平台、多媒体中央控制系统、视频展示台、投影屏幕、图像拼接处理器、投影吊架、会议系统等。
矩阵切换器分为：DVI矩阵切换器；RGB矩阵切换器；VGA矩阵切换器；A V矩阵切换器；视频矩阵切换器；光纤矩阵切换器；HDMI矩阵切换器；混合矩阵切换器。
一、D VI矩阵切换器介绍产品名称：DVI矩阵切换器详细信息:DVI矩阵电脑信号，DVI切换矩阵，DVI电脑信号矩阵，DVI信号切换器—DVI0808矩阵切换器，是一款高性能的电脑信号和音频信号专业切换设备，用于多个电脑信号和音频信号输入输出交叉切换，提供独立的DVI和音频平衡/非平衡输入、输出端子，每路DVI分量信号和音频信号单独传输，单独切换，使信号传输衰减降至最低，图像和声音信号能高保真输出。
— DVI0808矩阵主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等要求极高清晰度的场合。
本产品带有断电现场保护、LCD液晶显示、音视频同步或分离切换等功能，带输入前端精确自适应补偿，将最大的输入距离延长至36米，支持输入信号状态监测，能实时监测和显示当前各输入通道是否有有效的信号接入, 支持负载接入状态监测，能实时监测和显示输出通道是否连接有负载, 带有8路音频输入端口，8路音频输出端口，并具备RS232通讯接口，可以方便与个人电脑、遥控系统或各种远端控制设备配合使用—根据用户需求选择8/16路DVI信号输入，2/4/8/16 路DVI信号输出而组成的设备型号（选配带电脑立体声音频接口）；—本产品采用美国进口高可靠性的智能处理芯片，设计中采用容错技术，并可以自我判断故障点、启用备用电路，并采用了高抗干扰能力的通信接口电路，保证了信号和通信的可靠性；—具有断电现场切换记忆功能、LCD液晶屏显示切换信息、VGA信号和电脑音频同步或分离切换等功能；—具有RS232通讯接口，支持电脑、中控同时控制或级连控制；—具有设备面板切换功能,并可与红外遥控器配合,进行远程红外遥控切换功能；—该设备兼容各种中央控制系统（如AKCC、CRESTRON、AMX等中控系统）便于集中管理；—该设备是专门为计算机显示信号以及高分辨率地DVI图像信号的显示切换而设计的高性能智能矩阵开关设备，用于将各类DVI信号从输入通道选送到任一输出通道上，该系列产品广泛用于大屏幕投影显示工程多功能厅、指挥控制中心、多媒体会议室等场合；技术参数:视频增益：0dB带宽：165MHz, 全数字最大支持分辨：1600x1200@60位时钟抖动(Clock Jitter)：< 0.15 Tbit位上升时间（Risetime）：< 0.3Tbit(20%--80%)位下降时间（Flaltime）：< 0.3Tbit(20%--80%)最大传偷延时：5nS(±1nS)切换速度：200nS(最长时间)信号类型：DVI 1.0 规范中的DVI-D 全数字节T.M.D.S信号视频输入接口：DVI-D母接口信号强度：T.M.D.S +/- 0.4Vpp最小/最大电平：T.M.D.S 2.9V/3.3V阻抗：50Ω输入EDID ：使用系统默认EDID最大直流偏置误差：15mV建议最大输入距离：小于36米，在1600x1200@60时（推荐使用认证过的DVI专用线材。
VGA RGB矩阵通讯协议-V1.0
TC87H系列矩阵控制协议版本：V1.00日期：2006-06-201U机箱矩阵通讯协议字符定义：“*”，起始标志字符“#”，结束标志字符“!”，应答字符 矩阵收到一组切换指令时的应答。
‘N’代表矩阵中所有类型信号如VGA、复合视频、音频等，‘R’代表RGB矩阵或VGA矩阵，’V’代表复合视频，’A’代表音频左声道，’B’代表音频右声道，’D’代表SDI数字视频，’Ｓ’代表RS422，’Y’代表YUV分量。
SOH代表十六进制数 “0x01” 对应的ASCII码，读指令应答起始标志字符。
EOT代表十六进制数 “0x04” 对应的ASCII码，读指令应答结束标志字符。
默认速率为 9600，N，8，1。
控制线连接方式为2、3交叉，5接5。
测试推荐使用本公司随设备提供的控制电缆。
下面所有发送的指令都以*开始，以＃结束。
所有字母皆为大写。
输入输出路数，01表示第1路，全部为10进制数，16X16规模以下矩阵所有的输入输出路数用2位数表示，10以下路数前面加0。
控制器(计算机)与控制板通讯协议（一）：切换指令若矩阵中同时存在VGA、复合视频、音频等，可用N表示对这些信号同时进行切换的操作。
如果要单独切换VGA、复合视频或音频，就把N替换为R、V或A。
A：单路切换：*01N01#这里N前面的数表示输入端口数，01表示第1路，N后面的数表示输出口数。
以下是视音频矩阵的几个示例：*01N06# 输入1切换到输出6，视音频齐切。
*10N06# 输入10切换到输出6，视音频齐切。
*02V08#输入2切换到输出8，只切换视频。
B：多路切换1：多入多出（输出路数不同）切换：*01N01；03N05；04N06；……；08N08#该指令将输入1切换至输出第1路，将输入3切换至输出第5路，依此类推。
(一次最多16组) (注：1U矩阵一次最多切换8组，且输入输出数用两位数表示，如输入数1用01表示) 2：1路输入至所有输出*16NX#该指令将输入16切换至矩阵所有输出。
6000系列解码器(数字矩阵)使用说明书20141106V2.0
NVDM 数字矩阵/网络视频解码器使用说明 数字矩阵说明书 V2.0 版（20141106）
截止 2014 年 11 月 6 号最新说明书，在原有基本上有以下修改： 1、由固定规格变成了 4-64 路通用版本；
2、增加了输入窗口直接搜索输入源进行切换等功能 注意事项： 1.安装场所
远离高温的热源和环境，避免阳光直接照射。 为确保本机的正常散热，应避开通风不良的场所。 本机应水平安装，为了防止电击和失火，请勿将本机放置于易燃、易爆的场所。 小心轻放本机避免强烈碰撞、振动等，避免安装在会剧烈震动的场所。 避免在过冷、过热的场所间相互搬动本机，以免机器内部产生结露，影响机器的 使用寿命。 2.避免电击和失火 切记勿用湿手触摸电源开关和本机。 勿将液体溅落在本机上，以免造成机器内部短路或失火。 勿将其它设备直接放置于本机上部。 当本机的电源线与电源插座连接后，即使未启动本机，机器内部仍有电压。 安装过程中进行接线或改线时，都应将电源断开，预防触电。 接通本机电源后，露在外面的接线端子有危险电压，切记勿触碰。 重要提示：
第五章 输入管理....................................................................................................... 15 一、输入设备组管理.......................................................................................... 15 二、输入管理..................................................................................................... 16
添加矩阵控制协议
MultiView2.0软件添加控制矩阵协议的方法一，首先安装MultiView2.0，选择安装路径D:\Program Files\MultiView2（计算机任意盘符都可以），安装完成。
二，在路径D:\Program Files\MultiView2下找到Config文件夹，双击点开此文件夹，找到setting，打开，找到如下的部分：[DVI_Matrix]Valid=0Index=1OutIndex=1InCount=8Factory=tricolorNetSelect=0ComSelect=0ComName=COM1ComBaund=9600DevAddr=1//%in 输出入通道号;//%out 输出通道号;//%addr 设备地址;//淳中切换命令:3=>4 3,4,1,D,Y 变为://CostomeredSwitchCommand=%in,%out,%addr,D,Y//安科特切换命令:1=>2 !254:R1*2~ 变为://CostomeredSwitchCommand=!%addr:R%in*%out~（安科特矩阵控制协议）CostomeredSwitchCommand=%in,%out,%addr,D,Y(这是淳中矩阵的控制协议)[VGA_Matrix]Valid=0Index=1OutIndex=1InCount=10Factory=NetSelect=0ComSelect=0ComName=COM1ComBaund=9600DevAddr=1CostomeredSwitchCommand=%d,%s,%d,D,Y[VIDEO_Matrix]Valid=0Index=1OutIndex=1InCount=6Factory=NetSelect=0ComSelect=0ComName=COM1ComBaund=9600DevAddr=1CostomeredSwitchCommand=%in,%out,%addr,D,V三，更改矩阵控制协议部分为：在所有含有“CostomeredSwitchCommand=（更改处）”，“=”后面的部分可改成各公司矩阵控制协议（即切换格式），即可控制各公司的矩阵，如下面的例子。
H265网络矩阵控制软件操作说明书
网络矩阵控制软件操作说明书1感谢您使用网络矩阵控制软件请在使用本软件前仔细阅读该用户操作指导书V1.0目录1、系统概述 (3)2、软件安装和设置 (3)软件安装 (3)3、FWDCS 控制软件的操作 (6)FWDCS 软件运行 (6)3.1、FWDCS 软件登录 (6)3.2、控制软件主界面的介绍 (8)3.3、搜索设备 (9)3.4、设置主控设备 (9)3.5、新建显示墙 (11)3.5、信号配置 (14)3.6、HDMI 信号源 (15)3.7、多个信号源 (16)3.8、网络信号源 (17)3.9、信号源的配置 (18)4、显示墙窗口控制 (22)4.1、信号源上墙显示 (22)4.2、图像回显功能 (23)4.3、信号源的关闭 (24)4.4、大屏幕拼接丰富的显示模式 (25)4.5、用户定制界面 (28)4.6、模式的创建 (29)4.7、预案的创建 (32)5、飞行字幕的设置 (35)6、用户管理的设置 (41)7、信号预览客户端的操作 (42)231、系统概述网络矩阵控制系统软件（以下简称控制软件）是专门为数字显示拼 接墙系统及其多屏处理器系统开发、设计和生产的应用管理系统，其 主要功能是帮助用户实现对显示拼接墙上的各类信号、应用窗口的控 制和管理，并可以实现对矩阵等相关外围设备的联动控制。
控制软件 充分发挥网络分布式软件系统的优势，支持多个客户端同时连接和操 作，控制软件提供简便友好、可定制的人机操作界面，使得对显示拼 接墙的操控方便快捷。
系统由客户端软件和管理服务器两部分共同组成。
客户端软件面 向用户并向用户提供操作界面，管理服务器负责用户管理界面和与服 务协议之间的通讯。
整个控制软件系统的其主要功能有：通过控制网络矩阵处理器，操作网络矩阵控制软件上的各类处理器窗口 和矩阵处理器上各种应用程序，处理器窗口包括各种应用程序窗口、 Video 窗口、RGB 窗口和网络窗口。
2、软件安装和设置安装要求1、操作系统要求：Windows7/8/10、、Windows Server 。
TM1650 LED驱动控制专用电路说明书
一、概述TM1650是一种带键盘扫描接口的LED（发光二极管显示器）驱动控制专用IC,内部集成有MCU 数字接口、数据锁存器、LED驱动、键盘扫描等电路。
本产品质量可靠、稳定性好、抗干扰能力强。
主要适用于机顶盒、家电设备(智能热水器、微波炉、洗衣机、空调、电磁炉)、电子称、智能电表等数码管,可适用于24小时长期连续工作的应用场合。
二、特性说明•两种显示模式（8段×4 位和 7 段×4 位）•支持单个按键7x4bit(28个按键)和组合按键（4个）• 8••高速2••••支持••三、四、管脚功能定义：1结束信号：保持CLK为“1”电平，DAT从“0”跳“1”，认为是结束信号，如(图1)E段；2、ACK信号如果本次通讯正常，芯片在串行通讯的第8个时钟下降沿后，TM1650主动把DAT拉低。
直到检测到CLK来了上升沿，DAT释放为输入状态（对芯片而言）,如(图1)D段。
3、写“1”和写“0”写“1”：保持DAT为“1”电平，CLK从“0”跳到“1”,再从“1”跳到“0”，则认为是写入“1”如(图1)B段。
写“0”：保持DAT为“0”电平，CLK从“0”跳到“1”,再从“1”跳到“0”，则认为是写入“0”如(图1) C段。
4、 一个字节（8位）数据传输格式12345678B7B6B5B4B3B2B1B0DATCLK图2一个字节数据的传输格式如图2,数据发送时MSB 在前，LSB 在后，即高位先进。
微处理器的数据通过2线串行接口和TM1650通信，当CLK 是高电平时，DAT 上的信号必须保持不变；只有CLK 上的时钟信号为低电平时，DAT 上的信号才能改变。
数据输入的开始条件是CLK 为高电平时，DAT 由高变低；结束条件是CLK 为高时，DAT 由低电平变为高电平。
5、 写显示操作6SCL 7图5 读按键时序command ：读按键命令4FH ；key_data ：读按键数据（一个字节）。
中国移动设备通用安全功能和配置规范V2.0.0
中国移动内部控制手册和控制矩阵对操作系统、数据库和应用系统的账号口令以及操 作日志记录等方面提出的具体的要求。相关要求的落实需要设备功能支持。
2. 设备安全要求框架说明
