配电箱及其字母说明
配电箱符号大全

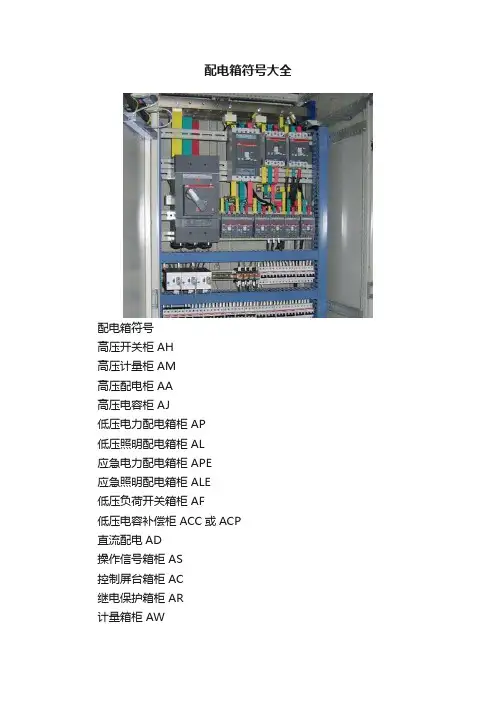

配电箱符号大全配电箱符号高压开关柜 AH高压计量柜 AM高压配电柜 AA高压电容柜 AJ低压电力配电箱柜 AP低压照明配电箱柜 AL应急电力配电箱柜 APE应急照明配电箱柜 ALE低压负荷开关箱柜 AF低压电容补偿柜 ACC或ACP直流配电AD操作信号箱柜 AS控制屏台箱柜 AC继电保护箱柜 AR计量箱柜 AW励磁箱柜 AE低压漏电断路器箱柜 ARC双电源自动切换箱柜 AT多种电源配电箱柜 AM刀开关箱柜 AK电源插座箱 AX建筑自动化控制器箱 ABC火灾报警控制器箱 AFC设备监控器箱 ABC住户配线箱 ADD信号放大器箱 ATF分配器箱 AVP接线端子箱 AXT敷设方式一、电线穿线管一般有：PVC管：PC20、焊接钢管：SC20、扣压式镀锌薄壁电线管：KBG20、紧定式镀锌薄壁电线管：JDG20、二、电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC施耐德型号施耐德接触器:LC1-D09M5C型号含义：LC1----T eSys系列单个接触器D----09---电流规格A，有06、09、12、18、25、32、38、40、50、65、80、95、115、150、170、205、245、300、410、475、620（95以下自带INO+INC，95以上不带辅助接点）M----线圈电压代号，有B-24、CC-36、D-42、E-48、F-110、M-220、P-230、U-240、Q-380、V-400、N-415、R-440、S-500、Y-6605----50Hz，3.8以下是50/60Hz，7-50/60Hz，D-标准直流线圈C----SSIC制造（9~620A）特点：TeSys系列接触器与T eSys系列热继电器可以直接插装。
配电箱及其字母说明
v1.0 可编辑可修改配电箱有型号，不同的厂家都有自己的型号。
国产型号有MLS、GCS、GCK GGD等，国外厂家有MD190，MNS，ArTu、Blokset、8PT等，一般标准的型号是。
区别：1、P-开启式低压开关柜，G-封闭式低压开关柜第二位：G-固定死，C-抽出式，H-固定、抽出混装式。
2、L（或D）-动力用，K-控制用，S-森源电气系统3、GGD较便宜，GCS、GCK为经济型。
4、GCK、GCS、MNS是低压抽出式开关柜。
5、GGD、GDH、PGL是低压固定式开关柜。
扩展资料配电箱尺寸的确定：1、当电箱只是照明电箱或者小动力时，进线小于10平方时，如果开关位数小于20位时，开关宽度尺寸加起来再每边加20MM就为电箱宽度，高度为开关高度加40MM，深度为开关最大深度加10MM。
2、当电箱只是照明电箱或者小动力时，进线小于10平方时，如果开关位数大于20位时，这时候电箱需要布置为两排开关，开关宽度尺寸加起来再每边加40MM就为电箱宽度，高度为开关高度加40MM，深度为开关最大深度加10MM。
3、当电箱只是照明电箱或者小动力时，进线小于10平方时，如果进线开关需要单独一排时，开关宽度尺寸加起来再每边加20MM就为电箱宽度，高度为开关高度加进线开关高度加40 MM，深度为开关最大深度加10MM。
4、当电箱为动力电箱时，或动力照明电箱时，算法基本与上面相同，不过当进线大于10平方时，要考虑进线的弯曲半径一级接线端子要预留足够的空间进线，当两排布置开关时，应考虑开关的布线走线.当然电箱尺寸没有定论的，要考虑实际的安装，要看实际接线图和考虑如何安排开关布置一级开关的走线。
5、如全是微型断路器根据位数（每位18毫米）确定，PZ系列配电箱有固定尺寸，回路超出80位可在图纸标识甲方确定（字样），设备控制箱标识设备自带，进线大于185mm2，输出大于2路尽量选用柜式等。
配电箱规格型号有哪些配电箱尺寸如何确定配电箱的型号规格配电柜型号有很多，一般不同的厂家都有自己的型号。
配电箱系统图及各类符号标注说明
配电箱系统图及各类符号标注说明什么是配电箱? 所有用户用电的总的一个电路分配箱.工作原理配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。
正常运行时可借助手动或自动开关接通或分断电路。
故障或不正常运行时借助保护电器切断电路或报警。
借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。
常用于各发、配、变电所中。
用途:便于管理，当发生电路故障时有利于检修。
配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。
常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。
配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。
按结构特征和用途分类：(1)固定面板式开关柜，常称开关板或配电屏。
它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。
(2)防护式(即封闭式)开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。
这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳，可靠墙或离墙安装。
柜每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。
通常门与主开关操作有机械联锁。
另外还有防护式台型开关柜(即控制台)，面板上装有控制、测量、信号等电器。
防护式开关柜主要用作工艺现场的配电装置。
(3)抽屉式开关柜。
这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。
功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。
每个功能单元之间也有隔离措施。
抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。
电气图纸符号说明
电气图纸符号说明蚄符号表示1）AL-1在电气图中就指【照明配电箱】，编号1。
其中，A--表示“组件及部件”；AL--双字母表示，后面的L表示用途功能，LightingDistributionBoard；2）AP--表示电力配电箱，PowerDistributionBoard；3）ALE--应急照明配电箱，EmergencyLightingDistributionBoard。
4）后缀编号，同类设备数量少时直接加数字，数量多时，一般按楼层划分，如：AL1-1,AL1-2......表示安装在一层的第一个、第二个......例如：AL-1-4表示一层的第四个照明配电箱。
如果箱内有电表，会画出电表的符号并标上KWH-***-（*）**，KWH是千瓦时，在图中表示电表，后面的字母表示电表型号（如D是单相，S是三相，括号内的数字表示电表的最小电流值，后面大的数字表示最大电流值。
5）AK--电气配电柜6）WL--回路编号??WP1--配电箱内第一个插回路??衿电器及安装方式1）PC-PVC指塑料硬管2）SC--焊接钢管3）RC--热镀锌钢管4）ZR--阻燃5）KBG--一种薄壁钢管6）CT--桥架??7）DW--智能空气断路器8）ACC--吊顶内敷设9）WC--暗敷设在墙内10）FC--暗敷设在地面内11）CC--暗敷在屋面或顶板内膆线缆及安装标注1）电气图中YJV-3×2.5-SC20-FC是指：YJV表示铜芯交联聚乙烯绝缘聚乙烯护套电力电缆；3×2.5表示3根2.5平方毫米电线；SC20表示直径为20mm焊接钢管保护；FC表示地板或地面下敷设。
2）电气施工图纸:WL:YJV-0.66/1KV(5*16)RC40-FC各表示：WL--表示回路编号YJV--聚乙烯绝缘聚氯乙烯护套电缆0.66/1KV耐压等级为0.66/1KV5芯16mm2铜芯电缆RC40--表示电缆保护管为直径为40热镀锌钢管；FC--敷设方式为地埋暗敷设。
配电箱及其字母说明
配电箱有型号，不同的厂家都有自己的型号。
国产型号有MLS、GCS、GCK GGD等，国外厂家有MD190，MNS，ArTu、Blokset、8PT等，一般标准的型号是GB7251.1。
区别：1、P-开启式低压开关柜，G-封闭式低压开关柜第二位：G-固定死，C-抽出式，H-固定、抽出混装式。
2、L（或D）-动力用，K-控制用，S-森源电气系统3、GGD较便宜，GCS、GCK为经济型。
4、GCK、GCS、MNS是低压抽出式开关柜。
5、GGD、GDH、PGL是低压固定式开关柜。
扩展资料配电箱尺寸的确定：1、当电箱只是照明电箱或者小动力时，进线小于10平方时，如果开关位数小于20位时，开关宽度尺寸加起来再每边加20MM就为电箱宽度，高度为开关高度加40MM，深度为开关最大深度加10 MM。
2、当电箱只是照明电箱或者小动力时，进线小于10平方时，如果开关位数大于20位时，这时候电箱需要布置为两排开关，开关宽度尺寸加起来再每边加40MM就为电箱宽度，高度为开关高度加4 0MM，深度为开关最大深度加10MM。
3、当电箱只是照明电箱或者小动力时，进线小于10平方时，如果进线开关需要单独一排时，开关宽度尺寸加起来再每边加20MM就为电箱宽度，高度为开关高度加进线开关高度加40 MM，深度为开关最大深度加10MM。
4、当电箱为动力电箱时，或动力照明电箱时，算法基本与上面相同，不过当进线大于10平方时，要考虑进线的弯曲半径一级接线端子要预留足够的空间进线，当两排布置开关时，应考虑开关的布线走线.当然电箱尺寸没有定论的，要考虑实际的安装，要看实际接线图和考虑如何安排开关布置一级开关的走线。
5、如全是微型断路器根据位数（每位18毫米）确定，PZ系列配电箱有固定尺寸，回路超出80位可在图纸标识甲方确定（字样），设备控制箱标识设备自带，进线大于185mm2，输出大于2路尽量选用柜式等。
配电箱规格型号有哪些配电箱尺寸如何确定配电箱的型号规格配电柜型号有很多，一般不同的厂家都有自己的型号。
配电箱编码含义

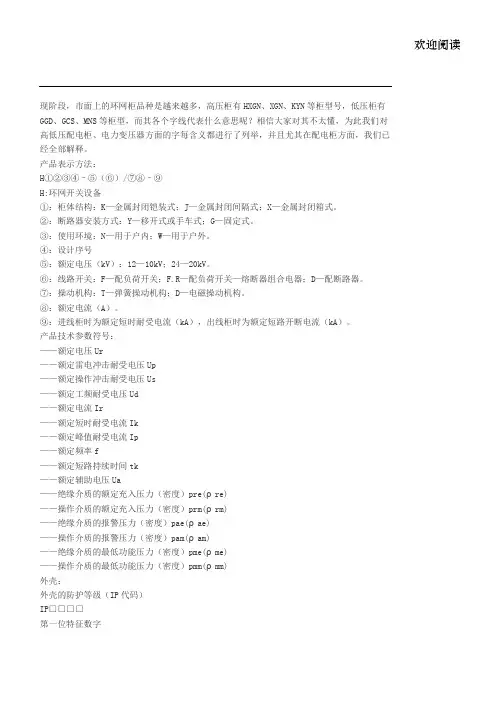

欢迎阅读现阶段，市面上的环网柜品种是越来越多，高压柜有HXGN、XGN、KYN等柜型号，低压柜有GGD、GCS、MNS等柜型，而其各个字线代表什么意思呢？相信大家对其不太懂，为此我们对高低压配电柜、电力变压器方面的字每含义都进行了列举，并且尤其在配电柜方面，我们已经全部解释。
产品表示方法：H①②③④–⑤（⑥）/⑦⑧–⑨H:环网开关设备①：柜体结构：K—金属封闭铠装式；J—金属封闭间隔式；X—金属封闭箱式。
②：断路器安装方式：Y—移开式或手车式；G—固定式。
③：使用环境：N—用于户内；W—用于户外。
④：设计序号⑤：额定电压（kV）：12—10kV；24—20kV。
⑥：线路开关：F—配负荷开关；F.R—配负荷开关—熔断器组合电器；D—配断路器。
⑦：操动机构：T—弹簧操动机构；D—电磁操动机构。
⑧：额定电流（A）。
⑨：进线柜时为额定短时耐受电流（kA），出线柜时为额定短路开断电流（kA）。
产品技术参数符号：——额定电压Ur——额定雷电冲击耐受电压Up——额定操作冲击耐受电压Us——额定工频耐受电压Ud——额定电流Ir——额定短时耐受电流Ik——额定峰值耐受电流Ip——额定频率f——额定短路持续时间tk——额定辅助电压Ua——绝缘介质的额定充入压力（密度）pre(ρre)——操作介质的额定充入压力（密度）prm(ρrm)——绝缘介质的报警压力（密度）pae(ρae)——操作介质的报警压力（密度）pam(ρam)——绝缘介质的最低功能压力（密度）pme(ρme)——操作介质的最低功能压力（密度）pmm(ρmm)外壳：外壳的防护等级（IP代码）IP□□□□第一位特征数字第二位特征数字附加字母补充字母组成数字或字母对设备防护的含义对人员防护的含义代码字母IP ——第一位特征数字防止固体异物进入防止接近危险部件0 无防护无防护1 ≥直径50mm 手背2 ≥直径12.5mm 手指3 ≥直径2.5mm 工具4 ≥直径1.0mm 金属线5 防尘金属线6 尘密金属线第二位特征数字防止进水造成有害伤害—0 无防护1 垂直滴水2 15°滴水3 淋水4 溅水5 喷水6 猛烈喷水7 短时间浸水8 连续浸水附加字母（可选择）—防止接近危险部件A 手背B 手指C 工具D 金属线补充字母（可选择）专门补充的信息—H 高压设备M做防水试验时试样运行S做防水试验时试样静止W 气候条件电流互感器：L①②③④⑤–⑥⑦L：电流互感器（CT）。
配电箱及其字母说明
配电箱有型号，不同的厂家都有自己的型号。
国产型号有MLS、GCS、GCK GGD等，国外厂家有MD190，MNS，ArTu、Blokset、8PT等，一般标准的型号是GB7251.1。
区别：1、P-开启式低压开关柜，G-封闭式低压开关柜第二位：G-固定死，C-抽出式，H-固定、抽出混装式。
2、L（或D）-动力用，K-控制用，S-森源电气系统3、GGD较便宜，GCS、GCK为经济型。
4、GCK、GCS、MNS是低压抽出式开关柜。
5、GGD、GDH、PGL是低压固定式开关柜。
扩展资料配电箱尺寸的确定：1、当电箱只是照明电箱或者小动力时，进线小于10平方时，如果开关位数小于20位时，开关宽度尺寸加起来再每边加20MM就为电箱宽度，高度为开关高度加40MM，深度为开关最大深度加10 MM。
2、当电箱只是照明电箱或者小动力时，进线小于10平方时，如果开关位数大于20位时，这时候电箱需要布置为两排开关，开关宽度尺寸加起来再每边加40MM就为电箱宽度，高度为开关高度加4 0MM，深度为开关最大深度加10MM。
3、当电箱只是照明电箱或者小动力时，进线小于10平方时，如果进线开关需要单独一排时，开关宽度尺寸加起来再每边加20MM就为电箱宽度，高度为开关高度加进线开关高度加40 MM，深度为开关最大深度加10MM。
4、当电箱为动力电箱时，或动力照明电箱时，算法基本与上面相同，不过当进线大于10平方时，要考虑进线的弯曲半径一级接线端子要预留足够的空间进线，当两排布置开关时，应考虑开关的布线走线.当然电箱尺寸没有定论的，要考虑实际的安装，要看实际接线图和考虑如何安排开关布置一级开关的走线。
5、如全是微型断路器根据位数（每位18毫米）确定，PZ系列配电箱有固定尺寸，回路超出80位可在图纸标识甲方确定（字样），设备控制箱标识设备自带，进线大于185mm2，输出大于2路尽量选用柜式等。
配电箱规格型号有哪些配电箱尺寸如何确定配电箱的型号规格配电柜型号有很多，一般不同的厂家都有自己的型号。
配电箱及其字母说明
配电箱有型号，不同的厂家都有自己的型号。
国产型号有MLS、GCS、GCK GGD等，国外厂家有MD190，MNS，ArTu、Blokset、8PT等，一般标准的型号是GB7251.1。
区别：1、P-开启式低压开关柜，G-封闭式低压开关柜第二位：G-固定死，C-抽出式，H-固定、抽出混装式。
2、L（或D）-动力用，K-控制用，S-森源电气系统3、GGD较便宜，GCS、GCK为经济型。
4、GCK、GCS、MNS是低压抽出式开关柜。
5、GGD、GDH、PGL是低压固定式开关柜。
扩展资料配电箱尺寸的确定：1、当电箱只是照明电箱或者小动力时，进线小于10平方时，如果开关位数小于20位时，开关宽度尺寸加起来再每边加20MM就为电箱宽度，高度为开关高度加40MM，深度为开关最大深度加10MM。
2、当电箱只是照明电箱或者小动力时，进线小于10平方时，如果开关位数大于20位时，这时候电箱需要布置为两排开关，开关宽度尺寸加起来再每边加40MM就为电箱宽度，高度为开关高度加40MM，深度为开关最大深度加10MM。
3、当电箱只是照明电箱或者小动力时，进线小于10平方时，如果进线开关需要单独一排时，开关宽度尺寸加起来再每边加20MM就为电箱宽度，高度为开关高度加进线开关高度加40 MM，深度为开关最大深度加10MM。
4、当电箱为动力电箱时，或动力照明电箱时，算法基本与上面相同，不过当进线大于10平方时，要考虑进线的弯曲半径一级接线端子要预留足够的空间进线，当两排布置开关时，应考虑开关的布线走线.当然电箱尺寸没有定论的，要考虑实际的安装，要看实际接线图和考虑如何安排开关布置一级开关的走线。
5、如全是微型断路器根据位数（每位18毫米）确定，PZ系列配电箱有固定尺寸，回路超出80位可在图纸标识甲方确定（字样），设备控制箱标识设备自带，进线大于185mm2，输出大于2路尽量选用柜式等。
配电箱规格型号有哪些配电箱尺寸如何确定配电箱的型号规格配电柜型号有很多，一般不同的厂家都有自己的型号。
配电箱符号
配电箱符号之宇文皓月创作高压开关柜 AH高压计量柜 AM高压配电柜 AA高压电容柜 AJ低压电力配电箱柜 AP低压照明配电箱柜 AL应急电力配电箱柜 APE应急照明配电箱柜 ALE低压负荷开关箱柜 AF低压电容抵偿柜 ACC或ACP直流配电AD操纵信号箱柜 AS控制屏台箱柜 AC继电呵护箱柜 AR计量箱柜 AW励磁箱柜 AE低压漏电断路器箱柜 ARC双电源自动切换箱柜 AT多种电源配电箱柜 AM刀开关箱柜 AK电源插座箱 AX建筑自动化控制器箱 ABC火灾报警控制器箱 AFC设备监控器箱 ABC住户配线箱 ADD信号放大器箱 ATF分配器箱 AVP接线端子箱 AXT敷设方式一、电线穿线管一般有：PVC管：PC20、焊接钢管：SC20、扣压式镀锌薄壁电线管：KBG20、紧定式镀锌薄壁电线管：JDG20、二、电气设计施工图中经常使用线路敷设方式：SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不克不及进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管暗示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的暗示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具装置方式的暗示CS-链吊DS-管吊W-墙壁装置C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC施奈德型号施耐德接触器:LC1-D09M5C型号含义：LC1----TeSys系列单个接触器D----09---电流规格A，有06、09、12、18、25、32、38、40、50、65、80、95、115、150、170、205、245、300、410、475、620（95以下自带INO+INC，95以上不带辅助接点）M----线圈电压代号，有B-24、CC-36、D-42、E-48、F-110、M-220、P-230、U-240、Q-380、V-400、N-415、R-440、S-500、Y-6605----50Hz，3.8以下是50/60Hz，7-50/60Hz，D-尺度直流线圈C----SSIC制造（9~620A）特点：TeSys系列接触器与TeSys系列热继电器可以直接插装。
常用配电箱（柜）代号
常用配电箱（柜）代号常用配电箱（柜）代号GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：(1)PXT明装配电箱，暗装加（R）(2)K有如表1的系列配线方式(3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。
(4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入(5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路(6)□/ □ 主开关型式/防护等级；1/IP30单相主开关/IP30；3/IP30三相主开关/IP30表1：序号汉语拼音字头中文解释装配图号电气原理图号1 JL 计量箱 PXT01 PXT01 dq系列2 CZ 插座箱 PXT02 PXT02 dq系列3 ZM 照明箱 PXT03 PXT03 dq系列4 DL 动力箱 PXT04 PXT04 dq系列5 JC 计量插座箱 PXT05 PXT05 dq系列6 JZ 计量照明箱 PXT06 PXT06 dq系列7 JD 计量动力箱 PXT07 PXT07 dq系列8 ZC 照明插座箱 PXT08 PXT08 dq系列9 DC 动力插座箱 PXT09 PXT09 dq系列10 DZ 动力照明箱 PXT10 PXT10 dq系列11 HH 混合功能箱 PXT11 PXT11 dq系列12 ZN 智能箱 PXT12 PXT12 dq系列电气箱柜名称编号规格型号高压开关柜 AH高压计量柜 AM高压配电柜 AA高压电容柜 AJ低压电力配电箱柜 AP低压照明配电箱柜 AL应急电力配电箱柜 APE应急照明配电箱柜 ALE低压负荷开关箱柜 AF低压电容补偿柜 ACC或ACP直流配电箱柜 AD操作信号箱柜 AS控制屏台箱柜 AC继电保护箱柜 AR计量箱柜 AW励磁箱柜 AE低压漏电断路器箱柜 ARC双电源自动切换箱柜 AT多种电源配电箱柜 AM刀开关箱柜 AK电源插座箱 AX建筑自动化控制器箱 ABC火灾报警控制器箱 AFC设备监控器箱 ABC住户配线箱 ADD信号放大器箱 ATF分配器箱 AVP接线端子箱 AXT举例说明吧GCK第一个 G 代表配电柜第二个 C 代表抽屉式第三个 K 代表控制GGD第一个 G 代表配电柜第二个 G 代表固定式第三个 D 代表动力配电箱1LA1a 1AL1b AT-DT是什么意思还有1AP2 2AP1 3APc 7AP 1KX之类的。
配电箱系统图及各类符号标注说明
配电箱系统图及各类符号标注说明配电箱系统图及各类符号标注说明什么是配电箱? 所有用户用电的总的一个电路分配箱.工作原理配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。
正常运行时可借助手动或自动开关接通或分断电路。
故障或不正常运行时借助保护电器切断电路或报警。
借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。
常用于各发、配、变电所中。
用途:便于管理，当发生电路故障时有利于检修。
配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。
常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。
配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。
按结构特征和用途分类：(1)固定面板式开关柜，常称开关板或配电屏。
它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。
(2)防护式(即封闭式)开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。
这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。
柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。
通常门与主开关操作有机械联锁。
另外还有防护式台型开关柜(即控制台)，面板上装有控制、测量、信号等电器。
防护式开关柜主要用作工艺现场的配电装置。
(3)抽屉式开关柜。
这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。
功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。
每个功能单元之间也有隔离措施。
抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。
配电箱符号表
配电箱一般分为紧凑型配电箱，比如PZ30或GOLF型，常用于住宅套内或走廊墙上暗装，常由微型断路器构成，进线为63A以下的3相MCB,出线为3相或单相MCB或RCB,一般为嵌墙暗装，底距地按照规范要求不低于1.5米。
明装配电箱，常常作为楼层总配电箱，下级为上述的紧凑配电箱，总配电箱经常设置在电井内，明装，总开关为大电流的塑壳断路器MCCB,出线为MCCB或MCB(中等电流，三相居多)，进线一般为电缆，出线为导线到下级现场暗装的配电箱，型号一般为XM.柜式配电箱，一般落地，作为总进线使用。
电箱一般型号无太多意义，主要看开关。
GCK、GCS、MNS 是低压抽出式开关柜;GGD、GDH、PGL 是低压固定式开关柜;XZW 综合配电箱; ZBW 箱式变电站;XL、GXL 低压配电柜、建筑工地箱;JXF 电器控制箱;PZ20、PZ30 系列终端照明配电箱;PZ40、XDD(R)电表计量箱 PXT(R)K-□/□-□/□-□/□-□/IP□系列规格型号解释：(1)PXT 明装配电箱，暗装加(R)(2)K 有如表1 的系列配线方式(3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10 表示：额定电流 250A/额定短时耐受电流能力 10kA，根据顾客要求可以降低。
(4)□/□进线型式：□/1 单相输入;□/3 三相输入;1/3 表示混合输入(5)□×□出线回路：单相回路×三相回路，6×3 单相 6 回路，三相 3 回路(6)□/ □ 主开关型式/防护等级;1/IP30 单相主开关/IP30;3/IP30 三相主开关/IP30表 1：序号汉语拼音字头中文解释装配图号电气原理图号1 JL 计量箱 PXT01 PXT01 dq 系列2 CZ 插座箱 PXT02 PXT02 dq 系列3 ZM 照明箱 PXT03 PXT03 dq 系列4 DL 动力箱 PXT04 PXT04 dq 系列5 JC 计量插座箱 PXT05 PXT05 dq 系列6 JZ 计量照明箱 PXT06 PXT06 dq 系列7 JD 计量动力箱 PXT07 PXT07 dq 系列8 ZC 照明插座箱 PXT08 PXT08 dq 系列9 DC 动力插座箱 PXT09 PXT09 dq 系列10 DZ 动力照明箱 PXT10 PXT10 dq 系列11 HH 混合功能箱 PXT11 PXT11 dq 系列12 ZN 智能箱 PXT12 PXT12 dq 系列电气箱柜名称编号规格型号高压开关柜 AH高压计量柜 AM高压配电柜 AA高压电容柜 AJ低压电力配电箱柜 AP低压照明配电箱柜 AL应急电力配电箱柜 APE应急照明配电箱柜 ALE低压负荷开关箱柜 AF低压电容补偿柜 ACC 或 ACP直流配电箱柜 AD操作信号箱柜 AS控制屏台箱柜 AC继电保护箱柜 AR计量箱柜 AW励磁箱柜 AE低压漏电断路器箱柜 ARC双电源自动切换箱柜 AT多种电源配电箱柜 AM刀开关箱柜 AK电源插座箱 AX建筑自动化控制器箱 ABC火灾报警控制器箱 AFC设备监控器箱 ABC住户配线箱 ADD信号放大器箱 ATF分配器箱 AVP接线端子箱 AXT举例说明吧GCK 第一个 G 代表配电柜第二个 C 代表抽屉式第三个 K 代表控制GGD 第一个 G 代表配电柜第二个 G 代表固定式第三个 D 代表动力配电箱 1LA1a 1AL1b AT-DT 是什么意思还有 1AP2 2AP1 3APc 7AP 1KX 之类的。
配电箱系统图及各类符号标注说明
配电箱系统图及各类符号标注说明什么是配电箱？所有用户用电的总的一个电路分配箱.工作原理配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上, 构成低压配电装置。
正常运行时可借助手动或自动开关接通或分断电路。
故障或不正常运行时借助保护电器切断电路或报警。
借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。
常用于各发、配、变电所中。
用途：便于管理，当发生电路故障时有利于检修。
配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。
常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。
配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。
按结构特征和用途分类：(1) 固定面板式开关柜，常称开关板或配电屏。
它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。
(2) 防护式(即封闭式)开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。
这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。
柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。
通常门与主开关操作有机械联锁。
另外还有防护式台型开关柜(即控制台)，面板上装有控制、测量、信号等电器。
防护式开关柜主要用作工艺现场的配电装置。
(3) 抽屉式开关柜。
这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。
功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。
每个功能单元之间也有隔离措施。
抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。
配电箱系统图及各类符号标注说明
配电箱系统图及各类符号标注说明之宇文皓月创作什么是配电箱? 所有用户用电的总的一个电路分配箱. 工作原理配电箱是按电气接线要求将开关设备、丈量仪表、呵护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。
正常运行时可借助手动或自动开关接通或分断电路。
故障或不正常运行时借助呵护电器切断电路或报警。
借丈量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。
经常使用于各发、配、变电所中。
用途:便于管理，当发生电路故障时有利于检修。
配电箱和配电柜配电盘配电凭等，是集中装置开关、仪表等设备的成套装置。
经常使用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。
配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。
按结构特征和用途分类：(1)固定面板式开关柜，常称开关板或配电屏。
它是一种有面板遮拦的开启式开关柜，正面有防护作用，反面和正面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。
(2)防护式(即封闭式)开关柜，指除装置面外，其它所有正面都被封闭起来的一种低压开关柜。
这种柜子的开关、呵护和监测控制等电气元件，均装置在一个用钢或绝缘资料制成的封闭外壳内，可靠墙或离墙装置。
柜内每条回路之间可以不加隔离措施，也可以采取接地的金属板或绝缘板进行隔离。
通常门与主开关操纵有机械联锁。
另外还有防护式台型开关柜(即控制台)，面板上装有控制、丈量、信号等电器。
防护式开关柜主要用作工艺现场的配电装置。
(3)抽屉式开关柜。
这类开关柜采取钢板制成封闭外壳，进出线回路的电器元件都装置在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。
功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。
每个功能单元之间也有隔离措施。
抽屉式开关柜有较高的可靠性、平安性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。
配电箱系统图及各类符号标注说明
配电箱系统图及各类符号标注说明什么是配电箱? 所有用户用电的总的一个电路分配箱.工作原理配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。
正常运行时可借助手动或自动开关接通或分断电路。
故障或不正常运行时借助保护电器切断电路或报警。
借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。
常用于各发、配、变电所中。
用途:便于管理，当发生电路故障时有利于检修。
配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。
常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。
配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。
按结构特征和用途分类：(1)固定面板式开关柜，常称开关板或配电屏。
它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。
(2)防护式(即封闭式)开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。
这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。
柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。
通常门与主开关操作有机械联锁。
另外还有防护式台型开关柜(即控制台)，面板上装有控制、测量、信号等电器。
防护式开关柜主要用作工艺现场的配电装置。
(3)抽屉式开关柜。
这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。
功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。
每个功能单元之间也有隔离措施。
抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。
配电箱标示 文档
在电气施工图中，AL表示照明配电箱；AP表示动力配电箱。
GB 7159 《电气技术中的文字符号制订通则》中，A表示组件或部件，
L、P与GB 7159无关，是对A的限定，L—Light（照明）；P—Power（动力）。
X
表示端子、插头、插座等。
XM的含义要看图纸才能确定。
动力配电箱一般不用PL表示。
AW是电表箱,AL是照明箱,ALE是应急照明箱,AP是动力配电箱.ALS 音频电平设置(音频本来是模拟信号的,把音频信号进过抽样,量化,变成数字信号,这样就电平化了)AT
有时标示为双电源ALE是应急照明配电箱柜，双电源进线的；AP是动力配电箱柜，大部分时候是单电源，有时也有双电源，但不参与消防联动；AL是普通正
常照明配电箱柜，单电源进线；APE是应急动力配电箱柜，双电源进线，参与
消防联动；
02，电气施工图配电箱名字
ALE,AP,ALR,APES,APS,APQ,APN,APE,CZX,AL,APEZ,ALXF,ALES,ALEW,APEW,HX麻烦把这些名字说下
像ALR、APS、CZX、HX等是设计在前面说的基础上按房间或者所控制设备功能的汉
语拼音第一个字母简写，为了编号方便，可能就是ALR，热力的，APS,送风机的；CZX，插座箱；HX,户箱等，因为好些汉字生母一样，可以按配电箱所在位置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
配电箱有型号,不同得厂家都有自己得型号。
国产型号有ＭＬS、GCS、GＣK GGD等,国外厂家有ＭD１90,MNS，ArTu、Bｌｏkseｔ、8PT等,一般标准得型号就是GB7251、1。
区别:1、P-开启式低压开关柜，Ｇ－封闭式低压开关柜第二位:Ｇ-固定死,C-抽出式，H-固定、抽出混装式。
２、L（或D)－动力用,K-控制用,S-森源电气系统3、GＧD较便宜，ＧCS、GCＫ为经济型。
４、GCＫ、GCS、MＮS就是低压抽出式开关柜。
５、GGD、GDH、PGL就是低压固定式开关柜。
扩展资料配电箱尺寸得确定:1ﻫ、当电箱只就是照明电箱或者小动力时,进线小于１0平方时，如果开关位数小于20位时，开关宽度尺寸加起来再每边加２0MＭ就为电箱宽度,高度为开关高度加40MM,深度为开关最大深度加10MM。
2ﻫ、当电箱只就是照明电箱或者小动力时,进线小于１０平方时,如果开关位数大于20位时,这时候电箱需要布置为两排开关,开关宽度尺寸加起来再每边加40MM就为电箱宽度，高度为开关高度加4０MM,深度为开关最大深度加1０MM。
3、当电箱只就是照明电箱或者小动力时,进线小于10平方时，如果进线开关需要单独一排时，开关宽度尺寸加起来再每边加2０ＭM就为电箱宽度,高度为开关高度加进线开关高度加4０MＭ，深度为开关最大深度加１0ＭＭ。
4ﻫ、当电箱为动力电箱时,或动力照明电箱时，算法基本与上面相同,不过当进线大于１0平方时，要考虑进线得弯曲半径一级接线端子要预留足够得空间进线，当两排布置开关时,应考虑开关得布线走线、当然电箱尺寸没有定论得,要考虑实际得安装，要瞧实际接线图与考虑如何安排开关布置一级开关得走线。
5ﻫ、如全就是微型断路器根据位数(每位18毫米)确定,ＰZ系列配电箱有固定尺寸,回路超出80位可在图纸标识甲方确定（字样),设备控制箱标识设备自带，进线大于１85mm2,输出大于2路尽量选用柜式等。
配电箱规格型号有哪些配电箱尺寸如何确定ﻫ配电箱得型号规格ﻫ配电柜型号有很多,一般不同得厂家都有自己得型号。
国产型号有MLＳ、GCS、GCＫGＧＤ等;国外厂家有：MD19０，MＮS,ＡrT u、Bloksｅｔ、8PT等等。
一般标准得型号就是GB725１、1。
ﻫ配电柜型号意思第一位:Ｐ-开启式低压开关柜,Ｇ-封闭式低压开关柜第二位:G-固定死,C-抽出式,Ｈ-固定、抽出混装式。
第三位:L(或Ｄ）－动力用,K-控制用，S-森源电气系统ﻫＧGＤ较便宜,GCS、GCＫ为经济型。
ＧCK、GＣS、MNS就是低压抽出式开关柜；ＧGD、GＤH、PGL就是低压固定式开关柜;ﻫＸZW综合配电箱;ﻫZBW箱式变电站;ﻫＸL、GXL低压配电柜、建筑工地箱；JXＦ电器控制箱;ﻫＰZ20、PZ30系列终端照明配电箱;PZ40、ＸDD(R)电表计量箱PXT(R)K－□/□－□/□-□/□－□／IＰ□系列规格型号解释:(１)ＰXＴ明装配电箱,暗装加ﻫ(R)(2)K有如表１得系列配线方式ﻫ(3)□/□额定电流/额定短时耐受电流能力:用数字表示,２50/１0表示：额定电流250A／额定短时耐受电流能力１０ｋA，根据顾客要求可以降低。
ﻫ(４)□/□进线型式:□/1单相输入；□／3三相输入;１/３表示混合输入(5)□×□出线回路:单ﻫ相回路×三相回路,6×３单相6回路,三相3回路（6)□／□主开关型式/防护等级;1/IP30单相主开关/ＩP3０;3/IP3０三相主开关/IP3０ﻫ表１:ﻫ序号汉语拼音字头中文解释装配图号电气原理图号ﻫ１JL 计量箱PＸT01 PXT01 dq系列ﻫ２ＣZ 插座箱PXT0２ＰXT０2 dq系列3ﻫZM 照明箱PＸT03 PXT03 dq系列4ﻫＤL 动力箱ＰＸT04 PXT04 dq系列ﻫ５ＪC 计量插座箱PＸT0５ＰXT０5 dq系列ﻫ６JZ 计量照明箱PＸT ０６PXT06 dq系列7 JＤ计量照明箱PＸT07 PXＴ０7 dｑ系列8ﻫZC 照明插座箱PXT08 PXT08 ｄｑ系列９DC 动力插座箱ＰXT0９ＰXT09 dq系列1０DZ 动力照明箱PXT１0 PＸT10 dq系列11ﻫHH 混合功能箱ＰXT11 PXT11 ｄq系列１2 ZN 智能箱PXT1２PXＴ12 dq系列ﻫ电气箱柜名称编号规格型号ﻫ高压开关柜AHﻫ高压计量柜AMﻫ高压配电柜AA高压电容柜AJ低压电力配电箱柜AP低压照明配电箱柜ALﻫ应急电力配电箱柜AＰＥ应急照明配电箱柜ＡLE低压负荷开关箱柜ＡF低压电容补偿柜ACC或AＣP直流配电箱柜ADﻫ操作信号箱柜AS控制屏台箱柜ACﻫ继电保护箱柜AR计量箱柜AW励磁箱柜AＥ低压漏电断路器箱柜AＲＣ双电源自动切换箱柜ＡT多种电源配电箱柜AM刀开关箱柜AKﻫ电源插座箱ＡＸﻫ建筑自动化控制器箱ABＣ火灾报警控制器箱AFCﻫ设备监控器箱AＢCﻫ住户配线箱ＡDDﻫ信号放大器箱ＡTFﻫ分配器箱AVPﻫ接线端子箱ＡXT例如:1AＬ1ｂ——代表一层一位置得b种类配电箱;ＡT-DＴ——电梯配电箱；1ﻫＡP２——代表一层第二位置上得动力配电箱。
配电箱尺寸如何确定这种方法计算出来得尺寸一般都会比实际尺寸大上一些。
１、当电箱只就是照明电箱或者小动力时,进线小于10平方时,如果开关位数小于２0位时，开关宽度尺寸加起来再每边加２0MＭ就为电箱宽度,高度为开关高度加４0ＭM,深度为开关最大深度加１0M Ｍ。
2ﻫ、当电箱只就是照明电箱或者小动力时,进线小于10平方时,如果开关位数大于2０位时,这时候电箱需要布置为两排开关，开关宽度尺寸加起来再每边加4０MM就为电箱宽度,高度为开关高度加40MM,深度为开关最大深度加1０MM。
3、当电箱只就是照明电箱或者小动力时,进线小于１０平方时,如果进线开关需要单独一排时,开关宽度尺寸加起来再每边加2０ＭM就为电箱宽度,高度为开关高度加进线开关高度加4０MM,深度为开关最大深度加10MM。
4ﻫ、当电箱为动力电箱时,或动力照明电箱时,算法基本与上面相同，不过当进线大于1０平方时,要考虑进线得弯曲半径一级接线端子要预留足够得空间进线,当两排布置开关时,应考虑开关得布线走线、当然电箱尺寸没有定论得，要考虑实际得安装,要瞧实际接线图与考虑如何安排开关布置一级开关得走线。
如全就是微型断路器根据位数(每位1８毫米)确定，ＰZ系列配电箱有固定尺寸，回路超出80位可在图纸标识甲方确定(字样），设备控制箱标识设备自带,进线大于1８5ｍm２,输出大于2路尽量选用柜式等。
电表箱:1、单相六表位暗箱外框尺寸(宽x高ｘ厚）8６0ｘ840x170,嵌墙尺寸(宽x高ｘ厚)790x750x1１0，留洞(宽x高x厚)81０x77０ｘ120，洞底距地1１00。
2ﻫ、单相四表位暗箱外框尺寸(宽x高x厚)610x840x170，嵌墙尺寸（宽x高x厚)55０x750x110,留洞(宽x高x厚)57０x770x12０,洞底距地1 10０。
3ﻫ、单相三表位暗箱外框尺寸(宽x高ｘ厚)８50x550x１70,嵌墙尺寸（宽x高ｘ厚)790x490 x1１0,留洞(宽x高x厚)810x510ｘ120，洞底距地１40０。
４、单相二表位暗箱外框尺寸（宽x高ｘ厚)610x5５0ｘ１70,嵌墙尺寸(宽x高x厚)550x4９0ｘ11０，留洞(宽ｘ高x厚)5７0x510x120,洞底距地１400。
ﻫ总熔断器盒ﻫ总熔断器盒实际尺寸(宽x高x 厚)440x620x１6５,嵌墙尺寸(宽x高ｘ厚)40０x580x155，留洞(宽ｘ高x厚）420x600x1６5,洞底距地20０0。
T接箱ﻫT接箱(宽ｘ高x厚)2９0x２９0x150，嵌墙尺寸（宽x高x厚）2６0x265ｘ１25,留洞(宽x 高ｘ厚)280x２８0x1３0,洞顶距板底300。
住户配电箱ﻫ１、1５位住户配电箱留洞（宽x高ｘ厚)３50x250ｘ1２0,洞底距地2０00。
ﻫ２、1８位住户配电箱留洞(宽ｘ高x厚）40０ｘ250x120,洞底距地2０00。
3ﻫ、24位住户配电箱留洞(宽x 高x厚)300x43０x120,洞底距地2000。
ﻫ电信分线箱1ﻫ、型箱实际尺寸E(高x宽x厚)7０0x５00x 150，Ｃ型箱实际尺寸(高x宽x厚)5００x３80x１50,Ｂ型箱实际尺寸(高x宽x厚)3８0x250ｘ１3０。
2、1～5层采用C型箱,留洞(高x宽ｘ厚）５20x4０0x１60。
洞底距地１3０0。
3、6层采用B型箱,留洞(高x宽ｘ厚)４０0ｘ27０ｘ１40。
洞底距地1300。
楼层访客对讲及安保分线箱１、楼层访客对讲及安保分线箱实际尺寸(宽ｘ高x厚)400x350ｘ１50,留洞(宽ｘ高x厚）420x370ｘ16０,洞底距地2000。
2ﻫ、2~6层分线盒(宽x高x厚)26８ｘ2０８x８0电视分接箱电视分接箱实际尺寸(宽x高x厚)２0０x２00x100,留洞(宽x高x厚）220x22０(H)x12０,洞底距地２0０0。
ﻫ家庭信息箱1ﻫ、２、6层家庭信息箱留洞(宽x高ｘ厚)３00x500x１２0,洞底距地30０。
3~5层家庭信息箱留洞（宽x高ｘ厚)300x20０x１20，洞底距地3０0。
ﻫ变频器柜最好做成8０0*６00*22０0得,另外柜底部要有进气口,顶部要有排气风扇，建议装再顶上,如果装在两侧也可以但就是避免同样大小得柜子成排摆放挡住风扇口。
钢板得厚度要有２mm,要有走线用得塑料线槽。
不要应为回路少就减少柜子得尺寸,成排摆放得时候会十分难瞧。
住户配电箱得尺寸选择ﻫ２、电箱只就是照明电箱或者小动力时,进线小于１０平方时,如果开关位数大于20位时，这时候电箱需要布置为两排开关,开关宽度尺寸加起来再每边加４0MM就为电箱宽度,高度为开关高度加40MM,深度为开关最大深度加10MＭ。
4ﻫ、当电箱为动力电箱时,或动力照明电箱时,算法基本与上面相同，不过当进线大于10平方时,要考虑进线得弯曲半径,一级接线子要预留足够得进线空间,当两排布置开关时要考虑开关得布线走线。
