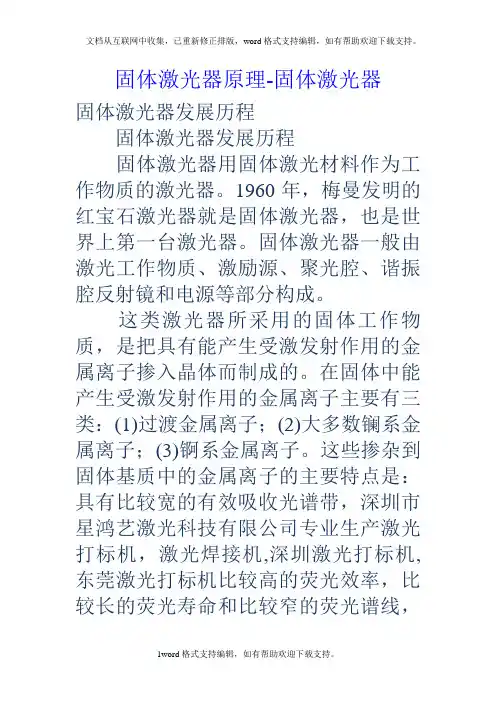

固体激光器光路设计激光原理课程设计_图文.

固体激光器光路设计激光原理课程设计_图文.
固体激光器光路设计激光原理课程设计_图文.

道路工程课程设计

道路工程课程设计任务书 一、设计资料 广州地区新建XXX一级公路,经调查沿线路基土质为高液限粘土,填方路基高1.2m,地下水位距路床1.6~2.6m(根据学号循环选定一个值),沿线可开采碎石、砂砾,并有粉煤灰、石灰、水泥等材料供应。 本公路位于广东省境内,是我国重要的公路干线之一,具有重要的政治、经济和国防意义。路基宽度按双向四车道设计,试分别设计水泥混凝土路面和沥青混凝土路面的结构层次,并计算出结构层的合理厚度,水泥混凝土路面还需进行接缝设计。 1.交通组成 近期交通量如下: 预测该路竣工后第一年的交通组成如下表,使用期内交通量的年平均增长率为:% 2.路用材料 沿线地方材料:砾石、砂、石灰、碎石、电厂粉煤灰、矿渣 外购材料:沥青、水泥、矿粉 各材料工程性质由试验确定。 二、设计要求 (一)沥青路面设计 1、推算设计年限内一个车道的累计当量轴次; 2、拟定路面结构组合(选用两种结构作比较);

3、确定路面设计弯沉值; 4、确定路面土基回弹模量值; 5、路面结构厚度设计(进行路表弯沉、层底应力计算); 6、方案比选; 7、编制设计说明书。 (二)水泥路面设计 1、确定设计基准期和标准轴累计作用次数; 2、确定交通等级; 3、确定板的平面尺寸并初拟路面结构组合和板厚; 4、确定材料的力学参数; 5、确定基层顶面的当量回弹模量; 6、计算荷载疲劳应力和重载最大应力; 7、计算温度疲劳应力; 8、检查设计和验算标准,确定路面结构; 9、编制设计说明书。 三、个人设计参数选取(单人单题) 每位同学按一级公路重交通及以上公路标准,准备交通资料中的车型、车辆数和交通增长率,然后通过班长组织的抽签方式选用其他同学提供的交通资料进行路面设计。要求至少选取五种车型,必须保证其中至少一种车型后轴距大于3m,至少一种车型后轴距小于3m,其它自定。交通量年平均增长率按3-7%考虑。 四、需提交的文件和图纸 一)详细的设计计算书 1、沥青混凝土路面: ①确定结构方案; ②确定设计参数; ③计算待求层厚度; ④弯拉应力验算。 2、水泥混凝土路面 ①确定结构方案; ②确定设计参数;

脉冲激光测距仪的设计-课程设计

目录 第一章绪论 (1) 1.1设计背景 (1) 第二章脉冲激光测距仪的工作原理 (2) 2.1测距仪的简要工作原理 (2) 第三章脉冲激光器的结构及工作过程 (3) 3.1激光脉冲测距仪光学原理结构 (3) 3.1.1测距仪的大致结构组成 (3) 3.2主要的工作过程 (4) 3.3主要部件分析: (4) 3.3.1激光器(一般采用激光二极管) (4) 3.3.2激光二极管的特性 (5) 3.3.3光电器件(采用雪崩光电二极管APD) (6) 第四章影响测距仪的各项因素 (7) 4.1光脉冲对测距仪的影响 (7) 4.2发散角对测距仪的影响 (8) 第五章测距仪的光电读数显示 (9) 5.1距离显示原理及过程 (9) 5.2测量精度分析 (10) 5.3总述 (11) 参考文献 (11)

第一章绪论 1.1设计背景 在当今这个科技发达的社会,激光测距的应用越来越普遍。在很多领域,如电力,水利,通讯,环境,建筑,地质,警务,消防,爆破,航海,铁路,军事,农业,林业,房地产,休闲、户外运动等都可以用到激光测距仪。 激光测距仪一般具有精确度和分辨率高、抗干扰能力强、体积小、重量轻等优点,因而应用领域广、行业需求众多,市场需求空间大。 当前激光测距仪的发展趋势是向测量更安全、测量精度高、系统能耗小、体积小型化方向发展。激光测距仪一般采用两种方法来测量距离:脉冲法和相位法。而其中脉冲激光测距的应用领域也是越来越宽广,比如,地形测量、战术前沿测距、导弹运行轨道跟踪以及人造卫星、地球到月亮距离的测量等。脉冲激光测距法是利用激光脉冲持续时间非常短,能量相对集中,瞬时功率很大(可达几兆瓦)的特点,在有合作目标的情况下,脉冲激光测距可以达到极远的测程;如果只是利用被测目标对脉冲激光的漫反射所取得的微弱反射信号,也是可以测距的。因而脉冲激光测距法应用较多。

工程材料课设报告

工程材料课设报告

南京航空航天大学《工程材料与热加工基础》课程设计 学院:航空宇航学院 专业:飞行器设计与工程 学号: 完成日期:2009年6月18日

说明书目录 任务书---------------------------------------------------------------------------3 铸造件设计---------------------------------------------------------------------5 锻造件设计---------------------------------------------------------------------9 焊接件设计--------------------------------------------------------------------13 总结------------------------------------------------------------------------------17 心得体会------------------------------------------------------------------------18 参考文献------------------------------------------------------------------------18 一、课程设计任务书 课程设计任务书

1.课程设计的目标: (1)通过课程设计的实践,使学生进一步加深了解和巩固课堂所学的有关知识,提高学生综合运用所学知识的能力。 (2)通过课程设计使学生初步达到在一般机械设计中,能合理选择材料,选择毛坯制造方法,并能合理地安排热处理工艺及零件制造工艺流程。 2.课程设计的选题: 本课程设计包括典型零件的材料选择,热处理工艺路线的安排,零件毛坯生产方法的选择(主要包括铸造(液态成型)、压力加工(塑性成形)和焊接(连接成型)三种成型方法)。 3.课程设计的主要内容: 1)根据图纸熟悉产品的结构、各零件的作用和工作条件。 2)依据零件的受力情况(或给定的条件),环境即失效形式进行零件的选材设计(即选择合适的材料成分,组织及热处理状态)。 3)根据零件的使用条件、制造精度、形状尺寸、材料及生产性质等条件,对指定的零件毛坯进行毛坯部分种类的选择(即选择锻压铸造、或焊接的方法),并进行结构工艺分析、完成工艺设计的部分内容(铸件的铸造方法、浇注位置、分型面的选择、并在零件图上示意标出冒口位置;锻件结构工艺、选择的锻造方法;零件的焊接方法、结构工艺、合理布置焊缝等)。 4)对轴类零件(或齿轮)应设计制造工艺流程,正确选择热处理工艺,工艺流程的合理安排,并作详细的说明。 5)对上述第(4)项中的零件,用相应的材料制成试样,分别用自己设计的热处理工艺进行处理,分别测其硬度、磨制试样观察其组织,判断是否达到预期效果,并作分析。

飞秒激光的发展和应用

飞秒激光的发展和应用 (.) 摘要:随着激光技术的研究、开发和应用十分活跃。本文简要介绍了飞秒激光发展、特点及技术研究进展和发展趋势。 关键词:飞秒,激光技术,激光手术,激光武器,飞秒脉冲,飞秒激光 作者简介: 0 引言 20世纪以光科学与工程技术研究为基础所积累的丰硕成果,已在世界范围内对人类现代物质和精神文明做出了巨大的贡献。21世纪将是光子技术进一步大发展的时代,激光技术将成为世界各国竞争的焦点之一,以激光技术为核心的相关产业将成为知识经济时代和信息时代的重要驱动力量。 飞秒激光是过去20年间由激光科学发展起来的最强有力的新工具之一。飞秒脉冲是如此的短,目前已经达到了4 fs以内(可见光-近红外波段),1飞秒(fs,即10-15 s),仅仅是1千万亿分之一秒,如果将10 fs作为几何平均来衡量宇宙,其寿命仅不过1 min而已。飞秒脉冲又是如此之强,采用多级啁啾脉冲放大(CPA)技术获得的最大脉冲峰值功率可达到100太瓦(TW,即1012 W)甚至皮瓦(PW,即1015 W)量级,其可聚焦强度比将太阳辐射到地球上的全部光聚焦成针尖般大小后的能量密度还要高[1]。飞秒激光完全是人类创造的奇迹。 1 飞秒激光的原理 众所周知,组成物质的分子和原子,每时每刻都在快速地运动,这是微观物质重要的基本属性。飞秒激光产生后,人类能够在原子和电子的层面上观察到它们超快运动的过程并加以利用。在高强度飞秒激光的作用下,气态、液态、固态物质会在瞬息间变成等离子体。高功率飞秒激光与电子束碰撞,能够产生X 射线飞秒激光、射线激光以及正负电子对。此外,利用飞秒激光能够有效地加速电子,使加速器的规模得到上千倍的压缩。高功率飞秒激光与物质相互作用,能够产生足够数量的中子,实现激光受控核聚变的快速点火[2]。 通过对飞秒的研究,除了揭示自然科学的奥妙之外,还促进了新型“飞秒激光”技术的应用和发展。飞秒激光是一种周期可以用飞秒计算的超强超短脉冲激光。它的出现为人类提供了前所未有的全新实验手段与物理条件,有着十分广阔的应用前景。 2 飞秒激光的特点 根据飞秒激光超短和超强的特点,大体上可以将应用研究领域分成超快瞬态现象的研究和超强现象的研究。它们都是随着激光脉冲宽度的缩短和脉冲能量的增加而不断的得以深入和发展。 飞秒激光的特点:(1)持续时间极短,只有几个飞秒,是人类目前在实验条件下所能获得的最短的脉冲,所以飞秒激光是无穿透性的,对眼内组织无损伤。(2)具有极高瞬时功率,可达到百万亿瓦。近红外激光脉冲,在经过角膜组织表面时不被吸收,通过调节聚焦透镜和角膜表面相对位置。将脉冲聚焦在预定深度的一个小点上,当每次脉冲达到聚焦点时,触发一次称为激光诱导光衰变作用,多脉冲定位在同一个焦点深度,通过形成一层小直径的气泡来实现切割手术。(3)能聚焦到比头发丝直径还要小的空间区域。每个脉冲的连接的紧密性,决定了切割平面的光滑性。

拉盖尔高斯光束经透镜传输光场计算

成绩评定表 学生姓名吴宪班级学号1109020117 专业光信息科学 与技术课程设计题目拉盖尔高斯光束经 透镜传输光场计算 评 语 组长签字: 成绩 日期20 13 年12 月 27 日

学院理学院专业光信息科学与技术 学生姓名吴宪班级学号1109020117 课程设计题目拉盖尔高斯光束经透镜传输光场计算 实践教学要求与任务: 要求: 1)角向节线0,径向节线2的拉盖尔高斯光束(共焦参数=12000倍波长)通过薄透镜; 2)薄透镜(前置圆形光阑)焦距=1500倍波长,光腰在透镜处; 3)光阑半径=120倍波长。 任务: 1)计算该拉盖尔高斯光束经过薄透镜后时的轴上光强变化,分析焦点变化; 2)计算该拉盖尔高斯光束经过薄透镜前时的径向光强变化,计算截断参数; 3)计算该拉盖尔高斯光束经过薄透镜后的径向–轴向光强变化; 4)撰写设计论文。 工作计划与进度安排: 1. 第一周教师讲解题目内容、任务和论文要求,学生查阅资料,星期四提出设计方案; 2. 第一周星期四到第二周星期三(包括星期六星期日)完成设计; 3. 第二周星期四上交论文; 4. 星期四教师审查论文,合格者星期五论文答辩。 指导教师: 2013年月日专业负责人: 2013年月日 学院教学副院长: 2013年月日

目录 摘要 (4) 设计原理 (5) 一.普通球面波的传播规律 (5) 二.高斯光束的基本性质及特征参数 (6) 三.柯林斯(Collins)公式 (7) 四.基模高级光束的特征参数 (6) 计算结果10 一. 计算该拉盖尔高斯光束经过薄透镜前时的轴上光强变化,分析焦点变化 (10) 二. 计算该拉盖尔高斯光束经过薄透镜前时的径向光强变化,计算截断参数 (11) 三.计算该拉盖尔高斯光束经过薄透镜后的径向–轴向光强变化 (12)

课程设计 建筑施工技术课程设计

建筑施工技术课程设计 院系: 专业: 班级: 设计人:

建筑施工技术课程设计 一、工程概况 该工程位于吉林省吉林市郊区,占地面积145.45㎡,层高3.3m,共二层。该别墅离公路90多米远,地处松花江畔、背倚国家级森林公园龙潭山,地处雾凇大桥和龙潭大桥之间,与雾凇宾馆为邻,这里依山傍水、风光旖旎、空气清新、人文厚重。该别墅长12.18米,宽12.00米,高8.19米。 二、设计图纸 底层平面图

二层平面图

正剖面图 三、施工准备 (一)技术准备 ①施工单位要参与初步设计、技术设计方案的讨论,并据此组织编制施工组织机构。这是施工准备的中心环节,各项施工准备工作都必须按此进行。 ②施工单位要和建设、设计单位签订合同和有关协议,在确定建设工期和经济效益的前提下,明确分工协作的责任和权限。几个施工单位共同施工的建设项目,由总包单位和建设单位签订总包合同,总包与分包单位签订分包合同,分包对总包负责,总包对建设单位负责,总包和分包之间的职责划分要明确详尽。施工单位要主动协助建设、设计单位做好有关工作,这也是为本身的施工准备创造条件。 ③调整部署施工力量。根据工程任务特点,调整施工组织机构,特大的工程项目要组建新的施工机构。部署结集施工力量,既要满足工程进度的要求,又要有利于提高劳动生产率,做到工种配套、人机配套、机具配套,并根据工程布局相对固定施工和劳动组织。

(二)、条件准备 1、做好施工物资准备,编制好施工材料供应和设备需要计划 (1)依据工程形象进度和施工物资需要量,分别落实货源厂家进行合同评审,安排运输储备,以满足开工之后的施工生产需要。 (2)依据施工图和施工网络计划,按施工进度要求,按施工材料、规格、使用时间、供应厂家、材料储备定额和消耗定额进行汇总,编制施工材料需要量计划。 (3)施工机械设备的准备,要依据所采用施工方案,安排施工进度,确定施工机械的类型,数量和进场时间,确定施工机具的供应办法和进场后的存放地点,编制施工机械设备需要计划,为组织运输和确定施工现场存放位置提供依据。 (4)施工物资准备工作要根据施工预算,施工方法和施工进度计划来确定物资需要量和进入施工现场时间,依据物资需要量和进场批量时间来确定供货厂家签订加工订货供应合同。 2、项目经理部应做好劳动力组织准备 建筑施工企业要根据拟建项目规模,结构特点和复杂程度,组建项目经理部。选派适应工程复杂程度和类型相匹配资质等级的项目经理,并配备项目副经理,技术管理、质量管理、材料管理、计划管理、成本管理、安全管理等人员。 (1)按照开工日期和竣工日期及工程量计划,组织劳动力进场。 (2)加强对项目经理部人员的安全、质量和文明施工等教育。 (3)向参加施工人员进行施工组织设计和技术交底,以保证工程项目严格按照设计图纸,施工组织设计,安全操作规程和施工质量验收规范等要求进行施工。 (4)建立职工考勤和考核制度,调动职工的施工生产经营积极性和创造性 (5)建立工地各项管理制度。要建立工程质量检查与验收制度、工程技术档案管理制度、建筑材料检查验收制度、施工图纸会审制度、施工材料出入库制度、施工机械设备安全操作制度和设备机具使用保养制度等。使之成为约束、规范施工管理人员和施工作业人员的行为。 3、做好施工现场内部和外部准备,为工程建设快节奏创造条件 (1)施工现场内部准备。项目经理部要按照设计单位提供的建筑平面图,搞好“三通一平”,进行施工场地平整,要做到施工现场路通、水、电通和平整场地。要拆除妨碍施工的建筑物或构筑物,根据建筑总平面图规定标准和土方竖向设计图,进行挖土方或填土方。对施工现场做补充勘探,进一步寻找枯井、防空洞、地下管道、暗沟和隐蔽物,并及时处理,为基础工程施工创造有利条件。建造临时设施,为工程项目正式开工做准备。 (2)施工现场外部准备。主要表现在由于施工单位大都本身的施工力量有限,有些专业的施工,安装、运输都需要与专业化施工单位联合,与其签订分包合同,以保证工程按合同要求和质量要求交竣工。 四、施工方案简介 1.土方工程 内容:场地平整、浅基础与管沟开挖、路基开挖、深基坑开挖、地坪填土、

半导体激光器的研究进展

半导体激光器的研究进展 摘要:本文主要述写了半导体激光器的发展历史和发展现状。以及对单晶光纤激光器进行了重点描述,因其在激光医疗、激光成像、光电对抗以及人眼安全测照等领域具有重大的应用价值,近年来成为新型固体激光源研究的热点。 一、引言。 激光是20 世纪以来继原子能、电子计算机、半导体之后人类的又一重大发明。半导体激光科学与技术以半导体激光器件为核心,涵盖研究光的受激辐射放大的规律、产生方法、器件技术、调控手段和应用技术,所需知识综合了几何光学、物理光学、半导体电子学、热力学等学科。 半导体激光历经五十余年发展,作为一个世界前沿的研究方向,伴随着国际科技进步突飞猛进的发展,也受益于各类关联技术、材料与工艺等的突破性进步。半导体激光的进步在国际范围内受到了高度的关注和重视,不仅在基础科学领域不断研究深化,科学技术水平不断提升,而且在应用领域上不断拓展和创新,应用技术和装备层出不穷,应用水平同样取得较大幅度的提升,在世界各国的国民经济发展中,特别是信息、工业、医疗和国防等领域得到了重要应用。 本文对半导体激光器的发展历史和现状进行了综述,同时因单晶光纤激光器在激光医疗、激光成像、光电对抗以及人眼安全测照等领域具有重大的应用价值,本文也将对其做重点描述。 二、大功率半导体激光器的发展历程。 1962 年,美国科学家宣布成功研制出了第一代半导体激光器———GaAs同质结构注入型半导体激光器。由于该结构的激光器受激发射的阈值电流密度非常高,需要5 × 104~1 ×105 A /cm2,因此它只能在液氮制冷下才能以低频脉冲状态工作。从此开始,半导体激光器的研制与开发利用成为人们关注的焦点。1963 年,美国的Kroemer和前苏联科学院的Alferov 提出把一个窄带隙的半导体材料夹在两个宽带隙半导体之间,构成异质结构,以期在窄带隙半导体中产生高效率的辐射复合。随着异质结材料的生长工艺,如气相外延( VPE) 、液相外延( LPE) 等的发展,1967年,IMB 公司的Woodall 成功地利用LPE 在GaAs上生长了AlGaAs。在1968—1970 年期间,美国贝尔实验室的Panish,Hayashi 和Sμmski成功研究了AlGaAs /GaAs单异质结激光器,室温阈值电流密度为8.6 × 103 A /cm2,比同质结激光器降低了一个数量级。

《光纤通信》课程设计

《光纤通信》课程设计报告 设计名称:光纤中光孤子传输特性 专业:08光信息科学与技术 成员姓名:张XX、胡X、 成员学号: 指导老师:李X

光纤中光孤子传输特性 光孤子理论的出现,对于现代通信技术的发展起到了里程碑的作用。因为现代通信技术的发展一直朝着两个方向的努力:一是大容量的传输,二是延长中继距离。光孤子传输不变形的特点决定了他在通信领域的应用前景。普通的光纤通信必须每隔几十千米设立一个中继站,经对信号的脉冲整形放大误码检查后再发射出去,而用光孤子通信则可不设中继站,只要对光纤损耗进行增益补偿,即可把光信号无畸变的传输到很远的地方。 光孤子形成的机理 光孤子是光纤中两种最基本的物理现象,即群速度色散和SPM 共同的作用形成的。光纤中的强度引起的折射率非线性SPM效应(光学柯尔效应),在反常区导致的光脉冲压缩可以抵消GVD效应形成的光脉冲展宽,从而保持光脉冲传输过程中的形状不变。光孤子的形成机理是光纤中群速度色散和自相位调制效应在反常区的精确平衡。二而光纤耗损造成的脉冲能量的损失,则用每一段传输距离后的光放大器来补偿,保持其非线性效应作用的存在。 光孤子传输 1.系统的构成 将光孤子作为信息的载波可实现光孤子通信,其传输系统如下图: 图 光纤孤子传输系统的基本构成 该系统由5个基本功能组成: 1.光孤子发送终端(TX ) 2.光孤子接受终端(RX ) 3.光孤子传输光纤(STF ) 4.光孤子能量补偿放大器(OA,OA1-OAn) 5.光孤子传输控制装置(TCS) 图中SS为光孤子源,MOD为光调制器,TS为测试设备。 系统中的TX由超短脉冲半导体或掺饵光纤激光器,光调制器,信息源和光纤功率放大器构成,用于产生光孤子脉冲信号;RX由宽带光接收机或频谱分析仪,误码仪与条纹相机构成,用于测试系统的传输特性或通信能力;STF由普通单模光纤或色散位移光纤DSF构成,OA1--OAn由EDFA或SOA组成,TCS由导频滤波器,强度或相位调制器,非线性元件和色散补偿光纤等组成,设置在沿传输系统不同的区域,用于克服或降低由放大器放大带来的放大自 ss mod OA OA1 STF OA2 STF STF TCS OAn STF TS TX RX

金属材料工程课程设计

目录 1板带钢的基本简介 (2) 2制定生产工艺流程与工艺制度 (3) 2.1制定生产工艺 (3) 2.2制定工艺制度 (3) 2.3坯料的选择 (3) 2.4轧辊辊身长度的确定 (3) 2.5轧辊辊径的确定 (3) 3基本参数的计算 (4) 3.1轧制道次的计算 (4) 3.2产品尺寸确定 (4) 3.3最大压下量的计算 (4) 3.4压下量的分配 (5) 4轧制速度和轧制时间的确定 (5) 5轧制温度的计算 (16) 6轧制压力的计算 (17)

1板带钢的基本简介 随着中国经济建设的快速发展,各行业对板带钢的需求量逐年递增,板带钢已成为最主要的钢材产品,约占钢材总量的45%,在汽车、造船、桥梁、建筑军工、食品和家用电器等工业上得到了广泛应用。另外,板带钢还是生产焊接钢管、焊接型钢及冷弯型钢的原料。 当前,在工业比较发达的几个主要产钢国,板带钢在轧制钢材中所占比重达60%~70%,甚至更高,板带钢的生产技术水平在轧材中所占的比例,可以作为衡量一个国家轧钢生产发展水平的标志,也可以作为衡量一个国家国民经济水平高低的指标之一。随着国民经济的迅速发展,对板带钢的品种规格、尺寸精度及性能都提出了更为严格的要求。 板带钢按厚度一般可分为厚板(包括中板、厚板及特厚板)、薄板和极薄带材三大类。我国一般称厚度在4.0mm以上的为中厚板(其中4~20mm的为中板,20~60mm的为厚板,60mm以上的为特厚板),4.0~0.2的为薄板,0.2mm以下的为极薄带材或箔材。目前,箔材最薄可达0.001mm,而特厚板可厚至500mm以上,最宽可达5000mm。热轧板带钢的厚度和宽度范围见下表。 分类厚度范围/mm 宽度范围/mm 特厚板>60 1200~5000 厚板20~60 600~3000 中板 4.0~20 600~3000 薄板0.2~4.0 500~2500 带材<6 20~2500 本设计的产品为L 30的中板设计 ?2200 mm mm?

44瓦超高功率808nm半导体激光器设计和制作

44瓦超高功率808 nm半导体激光器设计与制作 仇伯仓,胡海,何晋国 深圳清华大学研究院 深圳瑞波光电子有限公司 1. 引言 半导体激光器采用III-V化合物为其有源介质,通常通过电注入,在有源区通过电子与空穴复合将注入的电能量转换为光子能量。与固态或气体激光相比,半导体激光具有十分显著的特点:1)能量转换效率高,比如典型的808 nm高功率激光的最高电光转换效率可以高达65%以上 [1],与之成为鲜明对照的是,CO2气体激光的能量转换效率仅有10%,而采用传统灯光泵浦的固态激光的能量转换效率更低, 只有1%左右;2)体积小。一个出射功率超过10 W 的半导体激光芯片尺寸大约为0.3 mm3, 而一台固态激光更有可能占据实验室的整整一张工作台;3)可靠性高,平均寿命估计可以长达数十万小时[2];4)价格低廉。半导体激光也同样遵从集成电路工业中的摩尔定律,即性能指标随时间以指数上升的趋势改善,而价格则随时间以指数形式下降。正是因为半导体激光的上述优点,使其愈来愈广泛地应用到国计民生的各个方面,诸如工业应用、信息技术、激光显示、激光医疗以及科学研究与国防应用。随着激光芯片性能的不断提高与其价格的持续下降,以808 nm 以及9xx nm为代表的高功率激光器件已经成为激光加工系统的最核心的关键部件。高功率激光芯片有若干重要技术指标,包括能量转换效率以及器件运行可靠性等。器件的能量转换效率主要取决于芯片的外延结构与器件结构设计,而运行可靠性主要与芯片的腔面处理工艺有关。本文首先简要综述高功率激光的设计思想以及腔面处理方法,随后展示深圳清华大学研究院和深圳瑞波光电子有限公司在研发808nm高功率单管激光芯片方面所取得的主要进展。 2.高功率激光结构设计 图1. 半导体激光外延结构示意图

激光原理课程设计

激光原理课程设计 ——基于Matlab激光谐振腔模式模拟 作者: 光电0905 唐世豪 一、原理分析 1.基本原理 在分析激光器工作原理的过程中,谐振腔中的模式分布占据着重要的意义。经典的研究激光谐振腔内激光模式分布及传播规律的方法是,运用菲涅耳—基尔霍夫衍射积分公式。其关系式如式(1): u x,y=ik 4π u x′,y′e?ikρ ρ 1+cosθ S ds′ (1) 式中,ρ为(x’,y’)与(x,y)连线的长度,θ为S面上点(x’,y’)处的法线和上述连线之间的夹角,ds’为S面上的面积元,k为波矢的模。 一般而言,腔长比镜面的线度大很多,(1+cosθ)/ρ近似取为2/L。同时,假定腔面的线度a远大于波长,被积函数中的e?ikρ不能简单的近似,我们只能根据不同几何形状的腔型来进行合理近似。于是,将公式(1)作用于开腔的两个镜面上的场分布,可以镜面S1上场u1(x′,y′)与镜面S2上场u2(x,y)联系起来,经过q次传播后,根据上述的假设有公式(2): u q+1x,y=i λL u q(x′,y′)e?ikρ S1 ds′ (2) 对于对称开腔,当光波在腔内传播足够多次后(即在稳定情况下),镜面S1上光场传播到S2,出了表示振幅衰减和相位移动常数因子γ外,u q+1可以再现 u q ,形成这样一种稳态场:分布不再受衍射的影响,在腔内往返一次后能够“再现”出发时的场分布,即实现了模的“自再现”。简化后有公式(3)和(4): u mn x,y=γmn K x,y,x′,y′ S1 u mn(x′,y′)ds′ (3) K x,y,x′,y′=ik 2πL e?ikρ(x,y,x′,y′)=i λL e?ikρ(x,y,x′,y′) (4) 2.Fox-Li数值迭代法 积分方程(3)和(4)的解通过数学证明是存在的,但是实际求解是很困难的,所以在大多数情况下只能使用近似方法求数值解。Fox-Li数值迭代法就是运用标量近似来分析模场特性。其运用的就是迭代的思想,其迭代公式为式(3)。 此方法的基本物理解释是将初始场分布视为由无数多个本征函数以一定比例叠加的结果,不同的本征函数对应不同的模式,在腔内往返渡越过程中,不同模的衍射损耗不同,经过足够多次往返渡越后,衍射损耗大的模受到的衰减程度比衍射损耗小的模大得多,当损耗大的模的贡献与损耗小的模的贡献相比可以忽略时,剩下的便是小损耗模的稳定场分布。 二、实现方案 1.计算流程 跟据原理进行迭代计算的设计,流程图如图(1)所示。运用Matlab设计实现Fox-Li 数值迭代法程序的编写。

金属材料工程《综合课程设计I》

理学院金属材料专业综合课程设计一 1 实训目的 通过训练,使学生把课堂上所学的基本理论、基本知识和基本技能应用于实践中,从而巩固和提高学生的专业水平、培养学生的实际动手和独立工作能力。为学生毕业择业、适应社会、服务社会打下良好基础。 2 实训地点 理学院三坡八栋一楼材料工程实验室101,104,117,118,119,120,122室等。 3 实训时间 本课程设计实训时间安排在开课学期考试周前两周进行,由实训班级学习委员协助教师完成分组(具体分组数目和学生名单按实际班级),提前通知各位学生,了解时间地点内容安排及相关指导教师。指导教师应提前一周以上做好相应的准备工作。 时间初定为:周一、周二、周三下午。请准时。每次一个大组参加。 4 实训对象 金属材料专业各班学生 实验分组:分为6个大组,一组10人。一大组可以分为3个小组,每小组3-4人。 5 指导教师 梁建烈、祝金明、尹彩流、蒙洁丽、朱其明、陈玲、蓝奇、崔雪鸿、李光丰 6 实训纪律和守则 一、学生在实训期间必须遵纪守法,讲文明、讲礼貌,虚心好学,充分展现一名当代大学生应有的良好精神风貌。要按指定的时间进行实验。准时进入实验室,不得迟到、早退,各组组长要认真做好实习期的考勤。 1

二、每次实验前,要仔细阅读实验指导书,基本了解实验内容,目的,实验步骤及机器和仪器的主要原理与使用方法等。 三、以小组为单位进行实验。小组长负责管理使用的设备,并组织分工和统一指挥。 四、要爱护实验室的一切设备,非指定使用的机器设备不得乱动,以免发生危险或损坏事故。 五、在实验过程中,如机器或仪器发生故障应立即向实验指导人员报告,进行检查以便及时排除故障,保证实验的正常进行。 六、实验结束后,要清理机器、仪器工具。如有损坏、应及时向实验指导人员报告,听候处理。 七、要保持实验室的清洁和安静,养成良好的科学作风。 八、实验完毕后,要认真做好实验报告,并对存在问题进行讨论。 九、实训结束,学生要认真写个人实训总结及自评实习成绩(分优秀、良好、中等、及格、不及格等五个等级),指导教师要根据学生实训期间的表现等情况写出实训评语和实训成绩(分优秀、良好、中等、及格、不及格等五个等级)。 7 考核要求 要求同学在实训期间,认真学习,弄清原理,掌握相关器件的工作方法及维护维修要求,熟练使用仪器设备。安全完成实训任务。 指导教师应分组分段讲解,分段考核,实际考核同学的动手实践能力。实习结束后,根据同学的实训表现(含考勤、规范操作、遵守实验室安全制度等)(30%)、要求:请参加实训的同学按时向指导老师报到,作为考勤凭证。 实验报告(30%)、要求:实验报告必须手写,实验图片打印粘贴在报告相关处。 分组考核成绩(40%)综合给出同学本次实训成绩。考核要求:实训结束,报告提交后选定时间分三大组在对应指导老师处进行考核。 8 训练实习内容 8.1 金相显微镜的使用及金相试样的制备 2

激光原理设计报告

激光应用课程设计报告 大范围激光防盗报警器设计 姓名: 班级: 学号: 指导老师:日期:2012.12.10~2012.12.21 华南农业大学工程学院

摘要 防盗报警系统是用物理方法或电子技术,自动探测发生在布防监测区域内的侵入行为,产生报警信号,并提示人员发生报警的区域部位,显示可能采取对策的系统。防盗报警系统是预防抢劫、盗窃等意外事件的重要设施。一旦发生突发事件,就能通过声光报警信号在安保控制中心准确显示出事地点,便于迅速采取应急措施。防盗报警系统与出入口控制系统、闭路电视监控系统、访客对讲系统和电子巡更系统等一起构成了安全防范系统。 本设计论文从硬件和软件两方面对系统进行了详细的设计。介绍了系统的构成,外围电路的连接,芯片与芯片之间的连接电路,程序设计方法和相应的软件。通过555产生振荡,让74LS90不停的计数,大概50S左右清零计数器,产生一个进位去控制关蜂鸣器和停止延时电路的计数。通过控制电路控制NPN三极管的截止和导通,来控制蜂鸣器的鸣响。系统硬件电路简单、安装方便、操作简单,并且具有低成本的优点,可适用于各种类型的住宅和人群。 关键字: 防盗报警蜂鸣器激光报警器

目录第一章绪论 1.1 设计背景 1.2 报警器的分类 1.3 设计要求 第二章系统设计方案 2.1 总体方案及设计原理 2.2 所需器材 2.3 实验电路及说明 第三章.总结与发展趋势

1.1 设计背景 随着经济社会的快速发展和人民生活水平的不断提高,人们对其住宅的要求也越来越高,表现在不仅希望拥有舒适、温馨的住所,而且对安全性、智能性等方面也提出了更高的要求。同时,盗窃、入室抢劫等刑事案件也呈现出增长趋势,传统的依靠安装防盗门窗、或靠人防的防范方式已经越来越不能满足人们的要求。于是各种自动报警系统应运而生,被广泛地应用于需要高安全要求的各种场所。 激光引入安防系统的优异性,激光是一种高亮度的定向能束,单色性好、方向性好、具有优异的相干性。因此,激光不会象无线电波、红外光那样,受到背景、不同温度物体的干扰,无线电波也容易受电磁波的干扰,即抗干扰能力强。 ①激光是一种特殊光源与普通光不同②强穿透、远距离③抗干扰、不误报、不漏报④体积小、易隐蔽⑤用人眼看不见的激光设防,保密性好,难回避⑥可兼容各种形式的探测器同时探测⑦耗电少寿命长。主要针对户内外大型公共场所,如厂矿企业、大型油田、图书馆、银行、博物馆、展览馆、学校、养殖场、监狱以及有重要物品的商铺和仓库等,同样使用在家庭防盗上也更有安全保证!此方案有着较大的未来经济效益。 1.2 报警器的分类 (1)报警探测器按工作原理主要可分为红外报警探测器、微波报警探测器、被动式红外\微波报警探测器、玻璃破碎报警器、振动报警探测器、超声波报警探测器、激光报警探测器、磁控开关报警探测器、开关报警探测器、视频运动检测报警器、声音探测器等许多种类。(2)报警探测器按工作方式可分为主动式报警探测器和被动式报警探测器。(3)报警探测器按探测范围的不同又可分为点控报警探测器、线控报警探测器、面控报警探测器和空间防范报警探测器。(4)防盗探测器是否采用电源分类可分为无源和有源两种。(5)从防盗报警器与报警主机(后端处理器)的连接方式可分为有线与无线。除了以上区分以外,还有其他方式的划分。在实际应用中,根据使用情况不同,合理选择不同防范类型的报警探测器,才能满足不同的安全防范要求。报警探测器作为传感探测器,用来探测入侵者的入侵行为及各种异常情况。在各种各样的智能建筑和普通建筑物中需要安全防范的场所很多。这些场所根据实际情况也有各种各样的安全防范目的和要求。因此,就需要各种各样的报警探测器,以满足不同的安全防范要求。

光电综合课程设计报告

光电综合课程设计报告 姓名: 李方圆 学号: 1150730006 专业: 应用物理学

目录 1引言 (1) 1.1含义 (1) 1.2结构 (1) 1.3优点 (1) 1.4发展趋势 (2) 2理论分析 (3) 3 MATLAB数值模拟 (3) 3.1 程序主要源代码 (3) 3.2 数值模拟结果 (5) 3.3 结果分析 (5) 4心得体会 (6)

1引言 1.1含义 单包层光纤激光器的输出一般只有几十毫瓦的量级, 因此光纤激光器通常被认为是小功率光电子器件。然而, 对于大多数的激光应用领域, 我们需要更高功率的激光输出。双包层泵浦技术的出现是光纤领域的一大突破, 它使得光纤激光器和光纤放大器真正成为高功率器件。双包层光纤激光器是新型光纤激光器发展的代表,它的优点在于不需要将泵浦能量直接藕合到模场直径相对较小的光纤中去,它可以采用低成本的,大模场(多模)高功率的半导体激光器作为泵浦源。因为这个优势,近几年来,双包层光纤激光器研究受到了极大的关注。 1.2结构 图1 是双包层光纤示意图。光纤由纤芯、内包层、外包层和保护层组成, 折射率从纤心到外包层依次减小。为保证光纤输出单模激光, 纤芯直径为一般为几个微米, 内包层起着使激光约束在单模纤芯内和成为泵浦光的多模导管作用, 外包层起将泵浦光限制在内包层中的作用。内包层的直径一般为几百微米, 这种设计大大减小了对泵浦源模式的质量要求, 可用价格相对便宜的高功率多模二极管阵列做泵浦源, 通过特定的光学装置或直接人射到光纤,一部分泵浦光藕合到纤芯中, 而大部分泵浦光祸合到内包层中, 内包层中的光受外包层限制, 在内包层之间来回反射, 而不被吸收, 在不断的穿过纤芯的过程中, 被其中的激光介质一稀土元素离子吸收, 所以泵浦光在光纤的一端藕合进人光纤, 在光纤的整个长

材料工程聚丙烯腈课程设计说明书

材料工程聚丙烯腈课程设计说明书 1概述 1.1聚丙烯腈生产的历史 聚丙烯腈PAN是由以丙烯腈经聚合反应得到。而由AN含量占35%?85%的共聚物制成的纤维称为改性聚丙烯腈纤维。在国内聚丙烯腈纤维或改性聚丙烯腈纤维商品名为腈纶。早在1894年法国化学家牟若Moureu首次提出了聚丙烯腈的合成,直到1929年德国的巴斯夫(BASF)公司成功地合成出聚丙烯腈,并在德国申请了专利(DRP Nr58035l和654989)。1942年德国的赫博特雷思(Herbed Rein)和美国杜邦(Du Pont)公司同时发明了溶解聚丙烯腈的溶剂二甲基甲酰胺(DMF)。由于当时正处于第二次世界大战,直到1950年才在德国和美国实现了聚丙烯腈纤维的工业化生产,德国的商品名为贝纶(Perlon),美国的商品名为奥纶(Orlon),它们是世界上最早实现工业化生产的聚丙烯脯腈纤维品种。目前,聚丙烯腈基碳纤维产量约占全球碳纤维总产量的90%,其中小丝束碳纤维约为23165t/a,占73.4%,大丝束碳纤维约为8400t/a。日本有三家大公司从事碳纤维的生产、研究和开发,东丽公司、东邦人造丝公司和三菱人造丝公司是世界著名的碳纤维生产企业,日本东丽、东邦和三菱三家公司的高性能小丝束碳纤维生产能力合计为17500t/a,占世界高性能小丝束碳纤维总能力的75.5%,基本控制了世界高性能小丝束碳纤维的生产。 在聚丙烯腈基大丝束碳纤维的生产方面,世界总生产能力为84000t/a,福塔菲尔、卓尔泰克、阿尔迪拉、爱斯奇爱尔等四家公司垄断了世界聚丙烯腈基大丝束碳纤维的生产。其中福塔菲尔公司为3500t/a,占世界聚丙烯腈基大丝束碳纤维总生产能力的41.7%,居世界的首位。 美国是碳纤维生产大国,更是消费大国,世界碳纤维40%以上的市场在美国。美国1996年碳纤维生产能力约为4500t,其中卓尔泰克公司在美国德克萨斯州的亚平伦城和匈牙利的布达佩斯附近建了5条碳纤维生产线,1997年的总生产能力达3000t左右,一跃成为世界上生产碳纤维的最大集团之一。 目前,美国正在开发碳纤维复合材料的五大新市场,即清洁能源车辆、土木建筑工程、近海油田勘探和生产、风力发电机大型叶片、高尔夫球杆和球拍。这是推动美国和世界碳纤维复合材料大发展的动力。随着碳纤维生产规模的扩大和生产成本的下降,在增强木材、机械和电器零部件、新型电极材料乃至日常生活用品中的应用必将迅速扩大。 除日美之外,德国、英国和韩国也具有一定碳纤维复合材料生产能力。据预测,今后世界碳纤维及复合材料需求量将稳定高速增长。 我国从20世纪60年代后期开始研制碳纤维,历经近40年的漫长历程。在此期间,由于国外把碳纤维生产技术列人禁运之列,严格控制封锁,制约了我国碳纤维工业的发展。我国科技工作者发扬自力更生的精神,从无到有,逐步建成了碳纤维的工业雏型,20世纪70年代初突破连续化工艺,1976年在中万方数据科院山西煤炭化学研究所建成我国第一条PAN基碳纤维扩大试验生产线,生产能力为2 t/a;20世纪80年代开展了高强型碳纤维的研究,于1998年建成一条新的中试生

半导体激光器工作原理

半导体激光器工作原理 半导体激光器工作原理是:通过一定的激励方式,在半导体物质的能带(导带与价带)之间,或者半导体物质的能带与杂质(受主或施主)能级之间,实现非平衡载流子的粒子数反转,当处于粒子数反转状态的大量电子与空穴复合时便产生受激发射作用。半导体激光器的激励方式主要有三种:电注入式、电子束激励式和光泵浦激励式。电注入式半导体激光器一般是由GaAS(砷化镓)、InAS(砷化铟)、Insb (锑化铟)等材料制成的半导体面结型二极管,沿正向偏压注入电流进行激励,在结平面区域产生受激发射。电子束激励式半导体激光器一般用N型或者P型半导体单晶(PbS、CdS、ZhO等)作为工作物质,通过由外部注入高能电子束进行激励。光泵浦激励式半导体激光器一般用N型或P型半导体单晶(GaAS、InAs、InSb等)作为工作物质,以其它激光器发出的激光作光泵激励。

目前在半导体激光器件中,性能较好、应用较广的是:具有双异质结构的电注入式GaAs二极管半导体激光器。 半导体光电器件的工作波长与半导体材料的种类有关。半导体材料中存在着导带和价带,导带上面可以让电子自由运动,而价带下面可以让空穴自由运动,导带和价带之间隔着一条禁带,当电子吸收了光的能量从价带跳跃到导带中去时就把光的能量变成了电,而带有电能的电子从导带跳回价带,又可以把电的能量变成光,这时材料禁带的宽度就决定了光电器件的工作波长。 小功率半导体激光器(信息型激光器),主要用于信息技术领域,例如用于光纤通信及光交换系统的分布反馈和动态单模激光器(DFB-LD)、窄线宽可调谐激光器、用于光盘等信息处理领域的可见光波长激光器(405nm、532nm、635nm、650nm、670nm)。这些器件的特征是:单频窄线宽、高速率、可调谐、短波长、光电单片集成化等。大功率半导体激光器(功率型激光器),主要用于泵浦源、激光加工系统、印刷行业、生物医疗等领域。 半导体激光器主要参数: 1.波长nm:激光器工作波长,例如405nm、532nm、635nm、650nm、670nm、690nm、780nm、810nm、860nm、980nm。 2.阈值电流Ith:激光二极管开始产生激光振荡的电流,对小功率激光器而言其值约在数十毫安。 3.工作电流Iop:激光二极管达到额定输出功率时的驱动电流,此

激光原理与技术课程设计(matlab仿真)

电子科技大学 UNIVERSITY OF ELECTRONIC SCIENCE AND TECHNOLOGY OF CHINA 激光原理与技术 课程设计 课程教师: 作者姓名: 学号:

题目一: 编程计算图示谐振腔的稳定性与光焦度1/F的关系。可取R1=∞, R2=∞, l1=250mm, l2=200mm。,用matlab程序计算光线在腔内的轨迹,演示腔稳定和不稳定时光线在腔内往返次数增加时光线轨迹。初始光线参数可以任意选择。 利用matlab编程如下: clear,clc L1=250;L2=200; R1=inf;R2=inf; syms d; T=[1,L1;0,1]*[1,0;-d,1]*[1,L2;0,1]*[1,0;-2/R2,1]*[1,L2;0,1]*[1 ,0;-d,1]*[1,L1;0,1]*[1,0;-2/R1,1]; A=T(1,1); B=T(1,2); C=T(2,1); D=T(2,2); h=(A+D)/2; ezplot(h,[0,0.012]) title('谐振腔的稳定性');xlabel('透镜光焦度D(/mm)');ylabel('等效 g1g2') 运行结果:

题目二: 和透镜上的模式半径与光焦度1/F的关系。 计算输出镜M 2 利用matlab编程如下: clear,clc L1=250;L2=200;R1=inf;R2=inf;w1=0.5*10^-3; syms d T1=[1,L2;0,1]*[1,0;-2/R2,1]*[1,L2;0,1]*[1,0;-d,1]*[1,L1;0,1]*[1,0;-2/ R1,1]*[1,L1;0,1]*[1,0;-d,1]; A1=T1(1,1);B1=abs(T1(1,2));C1=T1(2,1);D1=T1(2,2);h1=(A1+D1)/2; W1=((w1*B1/pi)^(1/2))/((1-h1^2)^(1/4)); T2=[1,0;-2/R2,1]*[1,L2;0,1]*[1,0;-d,1]*[1,L1;0,1]*[1,0;-2/R1,1]*[1,L1 ;0,1]*[1,0;-d,1]*[1,L2;0,1]; A2=T2(1,1);B2=abs(T2(1,2));C2=T2(2,1);D2=T2(2,2);h2=(A2+D2)/2; W2=((w1*B2/pi)^(1/2))/((1-h2^2)^(1/4)); figure (1) ezplot(W1,[0,0.012]); title('透镜上的光斑半径');xlabel('透镜光焦度D(/mm)');ylabel('光束半径') figure (2); ezplot(W2,[0,0.012]) title('输出镜上的光斑半径');xlabel('透镜光焦度D(/mm)');ylabel('光束半径') figure (3);
