认识配电箱系统图修订稿
各级配电箱接线系统图-（最新版）
三相四线供电时局部TN-S接零保护系统零线N、PE引出示意图(引出线形成三相五线制TN—S接零保护系统)L1 L2 L3 N重复接地接地极L50X5PE (接地极L50X5热镀锌角钢=不少于3处)DK接地极L50X5RCD接地极L50X5L1 L2 L3 N PE接地极L50X5YJ-01 总配电箱系统接线图注：本箱由终端型箱变引入正面YJBV-3*240+2*120-TCHR5-630/30YJBV-3*240+2*120-TC裸母线N-端子排DZ20L-630/4300YJLV3*240+2*120(修理房)CBM1-800/3300BLV3*185+1*120(空压机)3LA 3LBNPE-端子排PE 接地极背面YJLV-3*240-2*120HR5-400/30裸母线HR5-400/30裸母线N-端子排 DZ20L-400/3300YJLV-3*240-2*120-TCDZ20L-400/43003LA 3LB BLV3*185+1*120-TCPE-端子排NPE 接地极YJ-02 总配电箱系统接线图注：本箱由环网型箱变引入YJLV-3*240隔离开关串联YJLV-3*240+2*120-TCHR5-630/30 HR5-400/30裸母线裸母线 N-端子排DZ20L-400/4300 TGM10-600/330（备用）BLV3*185+1*120-TCN3LPE-端子排PE接地极EJ-01 分配电箱系统接线图注：本箱由环网型箱变引入RDL20-250/430-BRV2*6HR5-630/30母线连接板YJLV-3*240+2*120-TC3HZ1-630/330-BLV-3*185-TCN-端子排PE-端子排3LNPE 接地极EJ-02 分配电箱系统接线图注：该箱由EJ-09号箱下线引入3LN同断路器串联DZ20L-630/430YJLV-3*240+2*120-FPC75-DB BLV-3*185+2*120-WSDZ20L-630/430BLV-3*185+2*120-WS大里程供电3LPE-端子排N 小里程 PE接地极EJ-03 分配电箱系统接线图注：本箱由EJ-03号箱引入CDB2-125-BVR2*16 –WL1125ACDB2-125-BVR2*16-WL2125ACDB2-125-BVR2*16-WL3125ACDB2-125-BVR3*16-WL4CDB2-125-BVR3*16-WL5 DZ20L-250/430-YJLV-3*25+2*16-WS 3L 125A3L 250AN30mA CDB2-125-BVR3*16-WL63L 125APECDB2-125-BVR3*16-WL73L 125APE-端子排CDB2-125-BVR3*16-WL83L 125ACDB2-125-BVR3*16-WL93L 125A接地极EJ-04 分配电箱系统接线图注：本箱从EJ-09 号电箱引入YJLV-3*240+2*120-FPC75-DB计量表HR5-630/30电流互感器YJLV-3*240+2*120-FPC75-DB 600/5裸母线裸母线N母线RDM10L-400/430RDM10L-400/430RDM10L-400/430BLV-3*185+2*120-WS BLV-1*185+1*90-MT32-DB YJV-3*35+1*16-DB加工棚生活区一生活区二N—端子排3L PE—端子排NPE 接地极EJ-05 分配电箱系统接线图注：本电箱为加工棚各机具开关箱分配箱，由EJ-04号箱引入HR5-630/30BLV-3*185 DZ20Y-630/3300裸母线BLV3*185L1L2L31-CDM10-100/3300 同1 同1 同1 同1 同1 L1 L2 L3BLV-3*185+2*120-FPC75-TC2-CDM10-100/3300 同2 同2 同2 同2 同2N-端子排NPE PE-端子排EJ-06 分配电箱系统接线图注：本箱总线由EJ-04号箱引入RDM10-400/3300-YJLV-3*35+1*16FPC50-CE裸母线L1L2L3N NN 裸母线RDM10L-400/430 RDM10L-400/430 同左3LL3L2L1 N1CDB2-125 同1开关串联同1 同1 同1 同1 N-端子排PE-端子排SJ-01开关箱系统接线图100ANCBM8-100/330YJV-3*4+1*DZ15LE-100/4901-BVR-3*4-MT253L3LN100ANCBM8-100/330YJV-3*4+1*DZ15LE-100/4901-BVR-3*4-MT253L3LN100ANCBM8-100/330YJV-3*4+1*DZ15LE-100/4901-BVR-3*4-MT253L3LN100ANCBM8-100/330YJV-3*4+1*DZ15LE-100/4901-BVR-3*4-MT253L3LN100ANCBM8-100/330YJV-3*4+1*DZ15LE-100/4901-BVR-3*4-MT253L3LN100ANCBM8-100/330YJV-3*4+1*DZ15LE-100/4901-BVR-3*4-MT253L3LN100ANCBM8-100/330YJV-3*4+1*DZ15LE-100/4901-BVR-3*4-MT253L3LN100ANCBM8-100/330YJV-3*4+1*DZ15LE-100/4901-BVR-3*4-MT253L3LN100ANCBM8-100/330YJV-3*4+1*DZ15LE-100/4901-BVR-3*4-MT253L3LN100ANCBM8-100/330YJV-3*4+1*DZ15LE-100/4901-BVR-3*4-MT253L3LN100ANCBM8-100/330YJV-3*4+1*DZ15LE-100/4901-BVR-3*4-MT253L3LN100ANCBM8-100/330YJV-3*4+1*DZ15LE-100/4901-BVR-3*4-MT253L3LN100ANCBM8-100/330YJV-3*4+1*DZ15LE-100/4901-BVR-3*4-MT253L3LN。
配电箱系统图.ppt
C65N-C10/1P WL114-BLV（2 2.5）SC15-WC
电U源进W线h
C65N-C10/1P
走廊灯
WL114-BLV(2×2.5)SC15-WC 型号 脱扣器额定电流 单极
零线汇流排
回路编号 塑料保铝护芯线导汇线流排2根102A.5m㎡ 穿15的焊接钢管 墙内暗设 2根导线为：U、N
AL-1-1 C65N-C32/3P
配电箱的配线 电源进线
3 C65N-C25/1P WL111-BLV（3 4）SC15-WC
U Wh
1户
V Wh
WL112-BLV（3 4）SC15-WC 2户
W Wh C65N-C10/1P
U Wh
WL113-BLV（3 4）SC15-WC 3户
WL114-BLV（2 2.5）SC15-WC 走廊灯
PE U V W N
BV（5 6）SC20-WC
L N
电能表的接线示意图
PE wL111
N wL0-WC
V Wh
BV(5×W6L)1S1C12-B0W-LWLV1(C31×24-)BSLCV1（5-W3C4）SC125户-WC
塑料W铜芯回W导h路线编5根号5导根塑线6 料m为㎡铝：芯U穿、3导根管V线导径、线2W3W0根L为、的14：Nm焊1、3U㎡接-、PB钢E穿NL管、V15（P的墙E3焊内接暗4）钢设管SC1墙35户内-W暗C设
配电箱系统图的识读
读图示例：单元用户配电箱系统图
AL-1-1
C65N-C25/1P
AL-1-1 C65N-C32/3P
照明配电C6箱5N1-C层321/3号P箱
型号 脱扣器额定电流 单极 25A
型U号相脱相扣线器额定电流3 三C电6极5能N表-C25/1P WL111-BLV（3 4）SC15-WC
配电箱系统图解析
配电箱系统图学习简介什么就是配电箱? 所有用户用电得总得一个电路分配箱、工作原理配电箱就是按电气接线要求将开关设备、测量仪表、保护电器与辅助设备组装在封闭或半封闭金属柜中或屏幅上,构成低压配电装置。
正常运行时可借助手动或自动开关接通或分断电路。
故障或不正常运行时借助保护电器切断电路或报警。
借测量仪表可显示运行中得各种参数,还可对某些电气参数进行调整,对偏离正常工作状态进行提示或发出信号。
常用于各发、配、变电所中。
用途便于管理，当发生电路故障时有利于检修。
配电箱与配电柜配电盘配电凭等,就是集中安装开关、仪表等设备得成套装置。
常用得配电箱有木制与铁板制两种,现在哪儿得用电量都挺大得,所以还就是铁得用得比较多。
配电箱得用途：当然就是方便停、送电,起到计量与判断停、送电得作用。
分类按结构特征与用途分类:（1)固定面板式开关柜,常称开关板或配电屏。
它就是一种有面板遮拦得开启式开关柜,正面有防护作用,背面与侧面仍能触及带电部分,防护等级低,只能用于对供电连续性与可靠性要求较低得工矿企业,作变电室集中供电用。
（2)防护式(即封闭式)开关柜,指除安装面外,其它所有侧面都被封闭起来得一种低压开关柜。
这种柜子得开关、保护与监测控制等电气元件，均安装在一个用钢或绝缘材料制成得封闭外壳内,可靠墙或离墙安装。
柜内每条回路之间可以不加隔离措施，也可以采用接地得金属板或绝缘板进行隔离。
通常门与主开关操作有机械联锁。
另外还有防护式台型开关柜(即控制台），面板上装有控制、测量、信号等电器。
防护式开关柜主要用作工艺现场得配电装置。
（3)抽屉式开关柜。
这类开关柜采用钢板制成封闭外壳,进出线回路得电器元件都安装在可抽出得抽屉中，构成能完成某一类供电任务得功能单元。
功能单元与母线或电缆之间,用接地得金属板或塑料制成得功能板隔开，形成母线、功能单元与电缆三个区域。
每个功能单元之间也有隔离措施。
抽屉式开关柜有较高得可靠性、安全性与互换性,就是比较先进得开关柜，目前生产得开关柜,多数就是抽屉式开关柜。
配电柜系统图识图解
配电柜系统图识图解配电柜系统图识图解配电柜（箱）分动力配电柜（箱）和照明配电柜（箱）、计量柜（箱），是配电系统的末级设备。
大家不妨来看看小编推送的配电柜系统图识图解，希望给大家带来帮助！1、典型配电箱系统图首先看一个典型的配电箱系统图，主要目的是让各位看官先了解一下回路划分：请点击此处输入图片描述注：电源引入一般由楼层或区域的前端电表箱引来2、如何知道原设计时自己的户型预留了多少的电量？注：电源引入一般由楼层或区域的前端电表箱引来3、家居配电箱的相关规定注意留意其中供电回路的规定配置另，建议单排家居配电箱暗装时箱底距地宜为1.8m，双排家居配电箱暗装时箱底距地宜为1.6m，家居配电箱明装时箱底距地应为1.8m。
4、回路划分建议：①厨房插座单独回路供电；②照明：一般合并设置一个回路即可，一个照明回路不应带超过25盏灯，如有分区控制需求，可设多个回路；③空调设备：各自单独回路供电；④建议卫生间插座单独回路供电；⑤其他插座回路：可以根据布线的方式和插座设置数量划分回路。
一个回路不宜超过10个插座。
如果有多台电脑，一个回路不宜超过5台电脑。
当有其他大型用电设备时，可另行增加回路；⑥备用回路：一到两路。
5、配电箱内开关电器选择①安装入户电源是三相380V还是单相220V以及户型总用电负荷选择配电箱总开关；一般不大于150㎡的户型多为单相供电，使用32A（=4kW)2P微型断路器及相应额定电流的自复式过、欠压保护器，同时建议安装In 为（标称放电电流）3kA的II类电涌保护器，以保护家中的电子设备免遭雷电侵害。
②所有出线回路都应选择带漏电保护的开关，以防发生触电漏电危险；③开关额定电流大小选择：常用的.选择为：照明回路：10/16A带漏电保护的C型微型断路器（一位宽度）；一般插座回路：16A或20A（建议）带漏电的C型微型断路器（一位宽度）；厨房插座回路：20A或25A带漏电的C型微型断路器（一位宽度）；空调插座回路（各自单独回路供电）：16A/20A/25A带漏电的C 型微型断路器（一位宽度）；卫生间插座回路：20A或25A带漏电的C型微型断路器（一位宽度）；这里顺便提一下，请务必确认与供电线路载流量、负载工作电流匹配。
一文教你学会看配电系统图
一文教你学会看配电系统图每个专业的电气工程师都要学会看配电系统图，了解配电系统图中各种符号字母的含义。
因为配电工程涉及的方面太多，所以看懂一张配电系统图也挺不容易，需要学习许多的配电知识及各种电气符号。
一、配电系统图的符号解读（1）电线规格的选用按国家的规定家庭中使用照明、开关、插座要用2.5平方的电线，空调要用4平方的电线，热水器要用6平方的电线。
L火线、N零线、G地线（插座内部都有这些符号）。
配电系统图要涉及强电，照明、电器用电和弱电，电视、电话、音响、网络等...。
电路线埋暗线，线材等。
（2）线管暗敷的符号表示ZR：表示阻燃YJV：交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆3×2.5：3根2.5芯的电缆线4×25+1×16：是线的平方数PVC20：用pvc管敷设，管径20mmTC、CC、WC：暗敷方式表达（敷设形式是在顶面、墙面或者穿电线管）CT-SC80-ACC：SC表示水煤气钢管，CT表示电缆桥架敷设，80是指公称直径既不是外径也不是内径，ACC表示暗敷设在不能进人的吊顶内。
BV：是聚氯乙烯绝缘电线2*6+E6)表示两根6平方毫米的电源线，加一根6平方毫米的接地保护线SC20-C：是说明使用DN20的水煤气管做穿线管，暗敷QAWC：敷设在墙内DAFC：敷设在地面内PACC：敷设在顶板内DGTC：穿电线管敷设QMWE：沿地面敷设例如：ZR-BV3×.WC，或者ZR-YJV-4×25+1×16-CT-SC80-ACC或BV(2*6+E6)SC20-C。
（3）电箱断路器开关例如：CBD3LE-40-16A、CBD3LE-C16A，“CBD3LE”为断路器的型号，“C”为C型脱扣曲线，保护电路用，”40-16A”为额定电流大小。
二、配电系统图中各种参数的含义解析（1）SCB10-200010/0.4D/Yn11干式变压器，10KV/0.4KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，连接组别为D/Yn11（星三角11点接法）。

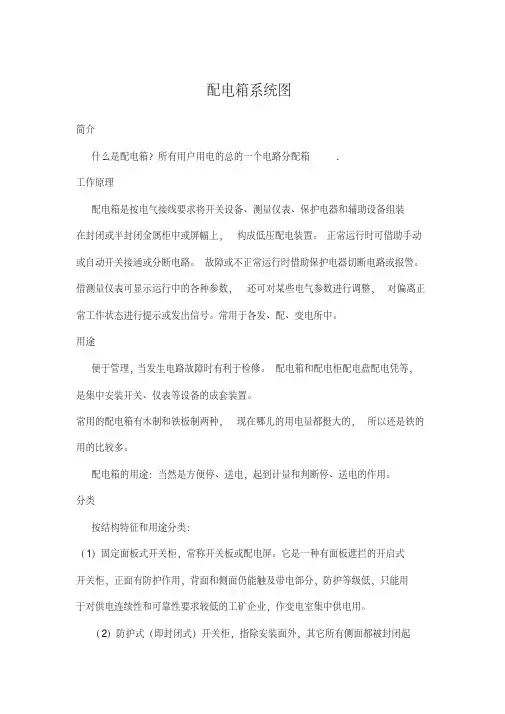

配电箱系统图
配电箱系统图
简介
什么是配电箱？所有用户用电的总的一个电路分配箱.
工作原理
配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装
在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。
正常运行时可借助手动或自动开关接通或分断电路。
故障或不正常运行时借助保护电器切断电路或报警。
借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。
常用于各发、配、变电所中。
用途
便于管理，当发生电路故障时有利于检修。
配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。
常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。
配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。
分类
按结构特征和用途分类：
（1）固定面板式开关柜，常称开关板或配电屏。
它是一种有面板遮拦的开启式
开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用
于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。
（2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起。
配电箱系统图
配电箱系统图学习简介什么是配电箱？所有用户用电的总的一个电路分配箱.工作原理配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。
正常运行时可借助手动或自动开关接通或分断电路。
故障或不正常运行时借助保护电器切断电路或报警。
借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。
常用于各发、配、变电所中。
用途便于管理，当发生电路故障时有利于检修。
配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。
常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。
配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。
分类按结构特征和用途分类：（1）固定面板式开关柜，常称开关板或配电屏。
它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。
（2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。
这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。
柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。
通常门与主开关操作有机械联锁。
另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。
防护式开关柜主要用作工艺现场的配电装置。
（3）抽屉式开关柜。
这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。
功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。
每个功能单元之间也有隔离措施。
抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。
配电箱型号规格及系统图学习
配电箱型号规格及系统图学习配电箱型号规格配电箱⼀般分为紧凑型配电箱，⽐如PZ30或GOLF型，常⽤于住宅套内或⾛廊墙上暗装，常由微型断路器构成，进线为63A以下的3相MCB，出线为3相或单相MCB或RCB，⼀般为嵌墙暗装，底距地按照规范要求不低于1.5⽶。
明装配电箱，常常作为楼层总配电箱，下级为上述的紧凑配电箱，总配电箱经常设置在电井内，明装，总开关为⼤电流的塑壳断路器MCCB，出线为MCCB或MCB（中等电流，三相居多），进线⼀般为电缆，出线为导线到下级现场暗装的配电箱，型号⼀般为XM柜式配电箱，⼀般落地，作为总进线使⽤。
电箱⼀般型号⽆太多意义，主要看开关。
GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑⼯地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：(1)PXT明装配电箱，暗装加（R）(2)K有如表1的系列配线⽅式(3)□/□额定电流/额定短时耐受电流能⼒：⽤数字表⽰，250/10表⽰：额定电流250A/额定短时耐受电流能⼒10kA，根据顾客要求可以降低。
(4)□/□进线型式：□/1单相输⼊；□/3三相输⼊；1/3表⽰混合输⼊(5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路(6)□/ □主开关型式/防护等级；1/IP30单相主开关/IP30；3/IP30三相主开关/IP30表1：序号汉语拼⾳字头中⽂解释装配图号电⽓原理图号1 JL 计量箱PXT01 PXT01 dq系列2 CZ 插座箱PXT02 PXT02 dq系列3 ZM 照明箱PXT03 PXT03 dq系列4 DL 动⼒箱PXT04 PXT04 dq系列5 JC 计量插座箱PXT05 PXT05 dq系列6 JZ 计量照明箱PXT06 PXT06 dq系列7 JD 计量动⼒箱PXT07 PXT07 dq系列8 ZC 照明插座箱PXT08 PXT08 dq系列9 DC 动⼒插座箱PXT09 PXT09 dq系列10 DZ 动⼒照明箱PXT10 PXT10 dq系列11 HH 混合功能箱PXT11 PXT11 dq系列12 ZN 智能箱 PXT12 PXT12 dq系列电⽓箱柜名称编号规格型号⾼压开关柜AH⾼压计量柜AM⾼压配电柜AA⾼压电容柜AJ低压电⼒配电箱柜AP低压照明配电箱柜AL应急电⼒配电箱柜APE应急照明配电箱柜ALE低压负荷开关箱柜AF低压电容补偿柜ACC或ACP 直流配电箱柜AD 操作信号箱柜AS控制屏台箱柜AC继电保护箱柜AR计量箱柜AW励磁箱柜AE低压漏电断路器箱柜ARC双电源⾃动切换箱柜AT多种电源配电箱柜AM⼑开关箱柜AK电源插座箱AX建筑⾃动化控制器箱ABC⽕灾报警控制器箱AFC设备监控器箱ABC住户配线箱ADD信号放⼤器箱ATF分配器箱AVP接线端⼦箱 AXT举例说明吧GCK第⼀个G 代表配电柜第⼆个C 代表抽屉式第三个K 代表控制GGD第⼀个G 代表配电柜第⼆个G 代表固定式第三个 D 代表动⼒配电箱1LA1a 1AL1b A T-DT是什么意思还有1AP2 2AP1 3APc 7AP 1KX之类的。
配电箱系统识图
C65N-C10/1P WL114-BLV（2 2.5）SC15-WC 走廊灯 Wh 电源进线 U C65N-C10/1P
WL114-BLV(2×2.5)SC15-WC 型号 脱扣器额定电流 单极 10A 回路编号 塑料铝芯导线 2根 2.5m㎡ 穿15的焊接钢管 墙内暗设 保护线汇流排 2根导线为：U、N
BV（5 6）SC20-WC
Wh
WL112-BLV（3 WL111-BLV(3 ×4)SC15-WC4）SC15-WC BV(5×6)SC20-WC 2户
回路编号 塑料铝芯导线 3根4m㎡ 穿15的焊接钢管 墙内暗设 WL113-BLV（3 4）SC15-WC 塑料铜芯导线 5根6 m㎡ 穿管径20 的焊接钢管 墙内暗设 3 根导线为： U 、 N 、 PE Wh 5根导线为：U、V、W、N、PE 3户
W
零线汇流排
配电箱的配线
电源进线 PE U V W N
L N 电能表的接线示意图 PE N
wL111
wL114
配电箱图片
读图示例：单元用户配电箱系统图
AL-1-1
AL-1-1
C65N-C25/1P 型号 脱扣器额定电流 单极 25A
C65N-C32/3P来自照明配电箱 1层 1号箱 C65N-C32/3P
电能表 U相相线 3 三极 C65N-C25/1P 型号 脱扣器额定电流 32A Wh
U V
WL111-BLV（3 4）SC15-WC 1户
配电箱系统图的识读
引言
电气施工图纸的识读是本专业学生学习的一项基本技能。 电气照明系统图是电气施工图纸的组成之一。 电气照明系统图的基本组成单位是配电箱系统图。学会配电 箱系统图，就能看懂电气照明系统图。 识读配电箱系统图的三个结合： 1、结合实物看图 2、结合图例看图 3、结合配线看图
卓顶精文最新配电箱系统图解析.doc
配电箱系统图学习简介什么是配电箱？所有用户用电的总的一个电路分配箱.工作原理配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。
正常运行时可借助手动或自动开关接通或分断电路。
故障或不正常运行时借助保护电器切断电路或报警。
借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。
常用于各发、配、变电所中。
用途便于管理，当发生电路故障时有利于检修。
配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。
常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。
配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。
分类按结构特征和用途分类：（1）固定面板式开关柜，常称开关板或配电屏。
它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。
（2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。
这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。
柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。
通常门与主开关操作有机械联锁。
另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。
防护式开关柜主要用作工艺现场的配电装置。
（3）抽屉式开关柜。
这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。
功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。
每个功能单元之间也有隔离措施。
抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
认识配电箱系统图 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-
教你认识配电箱系统图
2014-11-11?广联达青岛分公司?
简介：
什么是配电箱？所有用户用电的总的一个电路分配箱
工作原理：
配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。
正常运行时可借助手动或自动开关接通或分断电路。
故障或不正常运行时借助保护电器切断电路或报警。
借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。
常用于各发、配、变电所中。
用途：
便于管理，当发生电路故障时有利于检修。
配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。
常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。
配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。
分类：
按结构特征和用途分类：
（1）固定面板式开关柜，常称开关板或配电屏。
它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。
（2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。
这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。
柜内每条回路之间可以不加隔离措施，也可以采
用接地的金属板或绝缘板进行隔离。
通常门与主开关操作有机械联锁。
另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。
防护式开关柜主要用作工艺现场的配电装置。
（3）抽屉式开关柜。
这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。
功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。
每个功能单元之间也有隔离措施。
抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽
屉式开关柜。
它们适用于要求供电可靠性较高的工矿企业、高层建筑，作为集中控制的配电中心。
（4）动力、照明配电控制箱。
多为封闭式垂直安装。
因使用场合不同，外壳防护等级也不同。
它们主要作为工矿企业生产现场的配电装置。
各类符号标注：
根据图纸《配电箱系统图》中标注
NPX630/3P 400A中:NPX630是断电器的型号，3P是三极，400A指最大断路电流为400A。
NPX160/3P 160A WL1 YJV-4*70+1*35-SC80 FC AP3配电箱：
NPX160是断电器的型号
3P指三极，额定频率为50Hz,额定绝缘电压为690V，脱扣器电流40-160A。
WL1：指回路1。
后面还有回路2等。
YJV:铜芯交联聚乙烯电缆。
NHYJV:耐火铜芯交联聚乙烯电缆
4*70+1*35：指4根线芯截面70mm2加一根线芯截面35的中性线芯。
SC80:指穿直径为80的焊接钢管（俗称黑铁管）。
FC:指暗敷在地面内。
C65N-C10/1P WL1 BV-3* CC 照明：
C65N为断电器型号
C10/1P：断电器最大断路电流为10A，极数为一极。
BV:铜芯聚氯乙烯绝缘电缆
3*：3根线芯截面面积4mm2的
SC15:穿直径15mm的钢管
CC:暗敷设在屋面或顶板内。
C65N-C16/3P WL5 BV-4*4-SC20 FC WC 380V空调插座：
回路5中，断电器型号为C65N，最大断路电流为16A，采用4根线芯截面4mm2的铜芯聚氯乙烯绝缘电缆，穿直接20mm的钢管，暗敷设在地面内、墙内。
另：
各种敷设方式：
AB-沿或跨梁（屋架）敷设
BC-暗敷设在梁内
AC-沿或跨柱敷设
CLC-暗敷设在柱内
WS-沿墙面敷设
WC-暗敷设在墙内
CE-沿天棚或顶板面敷设
CC-暗敷设在屋面或顶板内
SCE-吊顶内敷设
FC-地板或地面下敷设
SC-穿焊接钢管敷设
MT-穿电线管敷设
PC-穿硬塑料管敷设
FPC-穿阻燃半硬聚氯乙烯管敷设
CT-电缆桥架敷设
MR-金属线槽敷设
M-用钢索敷设
KPC-穿聚氯乙烯塑料波纹电线管敷设CP-穿金属软管敷设
DB-直接埋设
TC-电缆沟敷设
CE-混凝土排管敷设。
脱扣方式：
MA-磁脱扣
TM-热磁脱扣
MIC-电子脱扣
分断能力：
分断能力分5个等级：F:36KA
N:50KA
H:70KA
S:100KA
L:150KA
好东西要学会分享哦！！。
