混凝土基本知识和泵送要求

细度模数Mx计算方法如下：
Mx=（A2+A3+A4+A5+A6）-5A1 100 A1
筛孔尺寸（mm） 5 2.5
1.25 0.63 0.315 0.16
5. 砂的含水状态。
细度模数
分计筛余（%） a1 a2 a3 a4 a5 a6
累计筛余（%） A1= a1 A2= a1+ a2 A3= a1+ a2+ a3 A4= a1+ a2+ a3+ a4 A5= a1+ a2+ a3+ a4+ a5 A6= a1+ a2+ a3+ a4+ a5+ a6
混合材料
指除水、水泥、粗细集料四种主要材料之外，在搅拌时所加入的其他材料。一 般分为外加剂和掺合料两大类。
（一）外加剂 主要有wk.baidu.com水剂和引气剂两类，此外还有膨胀剂等。 1.减水剂。能够在保持混凝土工作性能相同的情况下，显著地降低混凝土水灰比 的外加剂。 应用较多的如：木质素磺酸钙 。掺入后有如下效果： ① 在保持坍落度不变的情况下，可使混凝土的单位用水量减少10~15%，抗 压强度提高10~20% ② 在保持用水量和水灰比不变的情况下，坍落度可增大10~20cm； ③ 在保持混凝土的抗压强度和坍落度不变的情况下，可节约水泥10%；；
粗骨料 （石）
细骨料 （砂）
搅拌混合 （水+外加剂）
混凝土
水泥
混凝土分类
按密度分类
重混凝土（>2600kg/m3）；普通混凝土（1950kg~2500kg/m3）；轻混凝土（<1950kg/m3）；
按胶凝材料分类
水泥混凝土、石膏混凝土、水玻璃混凝土、硅酸盐混凝土、钢纤维混凝土等等；
按功能和特性分类
卵石不宜大于1：2.5。
4.粗骨料颗粒级配：① 连续粒级；② 单位级。 5.粗骨料粒度：标准筛筛分试验，计算累计筛分率确定。（参考砂子粒度要求） 6.坚固性：硫酸钠溶液浸泡—烘干—浸泡循环实验法检验。
拌合用水
水是混凝土拌合中重要的材料，它参与水泥的水化反映，根据《混凝土拌合用 水标准》（JGJ63-89）的规定，凡符合国家标准的生活饮用水，均可拌制各种 混凝土。 海水可拌制素混凝土，但不宜拌制有饰面要求的素混凝土，更不得拌制钢筋混 凝土和预应力混凝土。值得注意的是，在野外或山区施工采用天然水拌制混凝 土时，均应对水的有机质、C1含量等进行检测，合格后方能使用。
木质素磺酸钙的掺量一般为水泥重量的0.2~0.3%。
2.引气剂。增加拌合物流动性，降低拌合物的泌水性及水泥浆的离析想象。 应用 较多的如：松香热聚物、松香酸钠 。掺入后有如下效果：
一般普通混凝土引进的空气量为3~6%，空气量每增加1%，坍落度能增加 2.5cm，但混凝土抗压性能下降5%。
（二）掺合料 最常用者粉煤灰，掺入混凝土后，能增加拌合物流动性，减少拌合物的泌水和 干缩程度，还可以降低水化热，有利于裂缝的控制。
（一）细骨料 常用的细骨料有河砂、海砂、山砂和机制砂（人工砂、加工砂）等，根据技 术要求分为Ⅰ类、Ⅱ类和Ⅲ类。 Ⅰ类：> C60的混凝土；Ⅱ类：C30~C60的混凝土； Ⅲ类：< C30的混凝土。 细骨料主要质量指标： 1.有害杂质含量：① 粘土和云母；② 有机质、硫化物及硫酸盐。 2. 颗粒形状及表面特征：① 河砂和海砂（球状，流动性好）；②山砂和机 制砂（粗糙、多棱角，粘结性能好）。
例如：
C40以下混凝土，一般选用强度等级32.5级；C45~C60混凝土一般选用42.5 级，在采用高效减水剂等条件下也可选用32.5级；大于C60的高强度混凝土， 一般宜选用42.5级或更高强度等级的水泥；对于C15一下的混凝土，则宜选 择强度等级为32.5的水泥。
骨料
骨料是粒状材料，如砂、石料等。“粗骨料”指骨料粒径大于5mm（4号筛） 的材料；“细骨料”指骨料粒径小于5mm而大于0.075mm（200号筛）的材料。
3. 坚固性。硫酸钠溶液浸泡—烘干—浸泡循环法检验。 4. 细骨料粒度要求。
粗砂、中砂、细砂和特细砂四类，中砂可泵性最好，细度模数为2.3~3.0。 砂子按细度模数及平均粒径分类表
分类 粗砂 中砂 细砂 特细砂
平均粒径（mm） >0.5
0.35~0.49 0.25~0.34
<0.25
细度模数 Mx 3.7~3.1 3.0~2.3 2.2~1.6 1.5~0.7
结构混凝土、道路混凝土、耐热混凝土、耐酸混凝土、防辐射混凝土、高性能混凝土等等；
按坍落度大小分类
大流动性混凝土（坍落度≥160mm）；流动性混凝土（150mm≥坍落度≥100mm）； 塑性混凝土（ 90mm≥坍落度≥50mm ）；低塑性混凝土（ 10mm≥坍落度≥40mm ）；
按是否凝固分类
已经凝固混凝土和尚未凝固混凝土；
混凝土组成材料
水泥
水泥是一种磨得很细的材料，按其组成成份可分为硅酸盐水泥、粉煤灰水泥、 矿渣水泥、火山灰水泥及符合水泥等，通常制造混凝土采用最多的水硬性水泥是波 特兰水泥（即硅酸盐水泥）。
水泥强度等级的选择原则为：混凝土设计强度等级越高，则水泥强度等级也宜 越高；设计强度等级低，则水泥强度等级也相应低。
混凝土基本知识和泵送要求
目录
混凝土基本知识
混凝土定义与分类 混凝土组成材料 新拌混凝土性能 混凝土和易性测量

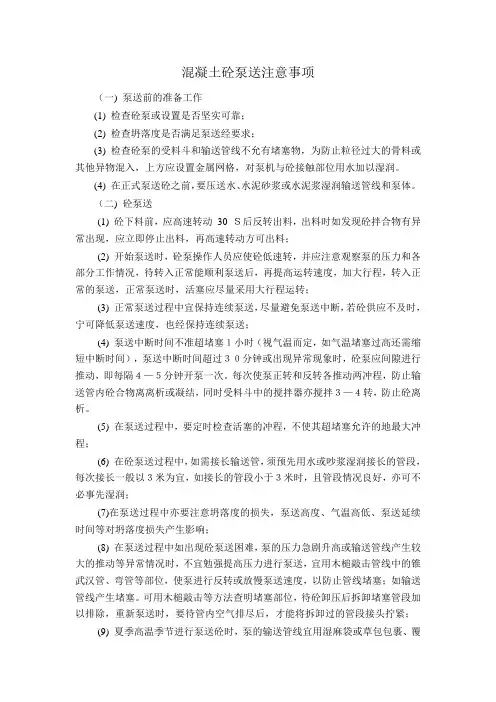

混凝土泵送要求
水泥和水泥含量 坍落度 骨料级配
混凝土基本知识
混凝土定义
混凝土是由胶结料和骨料组成的混合物，通过搅拌、浇筑成形和养护硬化而 成。通常胶结料有水泥、石膏、沥青、聚合物等材料；骨料有砂、石子等材 料。
a 绝干状态
气干状态
饱和面干状态
润滑状态
（二）粗骨料 指颗粒粒径大于5mm的骨料，分碎石和卵石两大类。根据技术要求分为Ⅰ类、 Ⅱ类和Ⅲ类。 Ⅰ类：> C60的混凝土；Ⅱ类：C30~C60的混凝土； Ⅲ类：< C30的混凝土。 粗骨料主要质量指标：
1.有害杂质含量：① 粘土和云母；② 有机质、硫化物及硫酸盐等。 2.表面特征及形状：① 碎石粗糙、多棱角，粘结强度较高；② 卵石光滑、流动性 较好；③粗集料中针片颗粒含量不宜大于10%。 3.粗骨料最大粒径（公称粒径上限）： ①不得大于构建最小截面尺寸的1/4，同时不得大于钢筋净距的3/4 ； ②对于混凝土实心板，最大粒径不宜超过板厚的1/3，且不得大于40mm。 ③当泵送高度在50m以下时，最大粒径与输送管内径之比，碎石不宜大于1：3
