迈克尔逊干涉仪的调整
迈克尔逊干涉仪的调整与使用概要
实验40 迈克尔逊干涉仪的调整与使用教学目标实验内容教学方法教学过程设计 一．讨论1.何谓等倾干涉？图1是迈克尔逊干涉仪的光路原理图。
调整迈克尔逊干涉仪，使之产生的干涉现象可以等效为M 1和M 2′之间的空气薄膜产生的薄膜干涉。
当镜M 1⊥M 2，即M 1∥M 2′（图2）时，由扩展光源S 射出的任一束光，经薄膜上下表面反射形成的相干光束①和光束②的光程差为2cos 22cos nd r d i δ=== （空气薄膜折射率n=1）①可见，薄膜厚度d 一定时，光程差δ由入射角i 决定。
显然干涉条纹是等i （等倾角）的轨迹，即由干涉产生的条纹与一定的倾角对应，这种干涉称为等倾干涉。
图1 迈克尔逊干涉仪2′P图2 等倾干涉2、如何利用等倾干涉现象测量光波长？等倾干涉条纹的亮暗应满足下面条件：亮条纹 λ=⋅=δk i d c o s2 （k=0、1、2…） 暗条纹 2)12(c o s 2λ+=⋅=δk i d 可见，空气薄层厚度d 一定时，入射角i 越小，即越靠近中心，圆环条纹的级数k 越高(这与牛顿环正好相反)，在中心处，i =0，级次最高。
若这时，中心处刚好是亮斑，则有λ==δc k d 2 由此式可得λ⋅∆=∆)()(2c k d可见，移动M1镜改变空气薄膜的厚度d ，中心亮斑的级次k c 也会改变。
而且当中心亮斑变化一个级次（Δk c =±1），即每冒出或吞没一个亮条纹，就意味着空气薄层厚度改变了（λ/2），也就是M 1镜移动了（λ/2）的距离。
显然，当中心亮斑变化了N 个级次（ Δk c =±N ），即冒出或吞没了N 个亮条纹，则有2λ=∆Nd 所以，我们只要测出M 1镜移动的距离Δd （可从仪器读出），并数出冒出或吞没干涉条纹的个数N ，就可以通过上式计算出光源的波长λ。
二．预习检查提问问题1、 请问迈克尔逊光路图中，P1和P2个起什么作用？为什么光束①和②相遇时会产生干涉？2、 M1、M2镜背后的三个螺钉作用是什么？3、 实验如何测量M1镜移动的距离？该仪器能读准到几位有效数字？4、 在P.56图5-40-3中，光束①和光束②之间的光程差与什么因数有关？（5-40-1）式中的n 是什么？等于多少？5、 什么叫“等倾干涉”？干涉产生的明暗条纹应满足什么条件？6、 实验是根据什么物理现象和什么测量公式测量激光波长的？7、 你有没有分析过，等倾干涉的同心圆环条纹与牛顿环的同心圆环条纹有什么异同？ 三．课后思考题1. 迈克尔逊干涉仪中的P 1和P 2各起什么作用？用钠光或激光做光源时，没有补偿板P2能否产生干涉条纹？用白光做光源呢？提示：从Na光、He—Ne激光和白光的单色性好坏来分析，当光程差较大时，它们产生的干涉条纹会不会重叠？2.在迈克尔逊干涉仪的一臂中，垂直插入折射率为1.45的透明薄膜，此时视场中观察到15个条纹移动，若所用照明光波长为500nm，求该薄膜的厚度。
实验一迈克尔逊干涉仪的调整及应用
实验⼀迈克尔逊⼲涉仪的调整及应⽤实验⼀迈克尔逊⼲涉仪的调整及应⽤⼀、实验⽬的1. 了解迈克尔逊⼲涉仪的原理及结构。
2. 学会迈克尔逊⼲涉仪的调整，基本掌握其使⽤⽅法。
3. 观察各种⼲涉现象，了解它们的形成条件。
⼆、实验仪器1. WSM-200型迈克尔逊⼲涉仪⼀台2. HNL-55700多束光纤激光源⼀台三、实验原理3.1 迈克⽿孙⼲涉仪的构造图1为迈克尔逊⼲涉仪的结构⽰意图。
图1 迈克尔逊⼲涉仪的结构⽰意图仪器包括两套调节机构，第⼀套调节机构是调节反光镜1的位置。
旋转⼤转轮和微调转轮经转轴控制反光镜1在导轨上平移；第⼆套调节机构是调节反光镜1和反光镜2的法线⽅向。
通过调节反光镜1、2后⾯的调节螺钉以及反光镜2的两个⽅向拉杆来控制反光镜的空间⽅位。
在仪器的中部和中部偏右处，分别固定安装着分光镜和补偿⽚，其位置对仪器的性能有重要影响，切勿变动。
在补偿⽚的右侧是反射镜2，它的位置不可前后移动，但其空间⽅位是可调的。
反射镜1和反射镜2是通过⾦属弹簧⽚以及调节螺钉与⽀架弹性连接的，调节反射镜⽀架上的三颗调节螺钉，改变弹簧⽚的压⼒，从⽽改变反射镜⾯在空间的⽅位。
显然，调节螺丝钉过紧或太松，都是不利于调节反射镜⽅位的错误操作。
反射镜1在导轨上的位置坐标值，由读数装置读出。
该装置共有三组读数机构：第⼀组位于左侧的直尺C 1，刻度线以mm 为单位，可准确读到毫⽶位；第⼆组位于正⾯上⽅的读数窗C 2，刻度线以0.01mm 为单位，可准确读出0.1和0.01毫⽶两位；第三组位于右侧的微动转轮的标尺C 3，刻度线以0.0001mm 为单位，可准确读0.001和0.0001毫⽶两位，再估读⼀位到0.00001毫⽶。
实际测量时，分别从C 1、C 2各读得2位数字、从C 3读得3位（包括1位估读）数字，组成⼀个7位的测量数据，如图2所⽰。
可见仪器对位移量的测定精度可达⼗万分之⼀毫⽶，是⼀种⾮常精密的仪器。
务必精细操作，否则很容易造成仪器的损坏！图2 关于M1位置读数值的组成⽅法3.2 迈克⽿孙⼲涉仪的原理迈克尔逊⼲涉仪是利⽤分振幅法产⽣的双光束⼲涉，其光路图如图3所⽰。
迈克耳孙干涉仪的调整与使用技巧
迈克耳孙干涉仪的调整与使用技巧迈克耳孙干涉仪（Michelson interferometer）是一种常用的光学仪器，广泛应用于光学测量、干涉实验等领域。
正确的调整和使用迈克耳孙干涉仪对于获得准确的实验结果至关重要。
本文将介绍迈克耳孙干涉仪的调整方法以及使用技巧，帮助读者更好地理解和应用这一仪器。
1. 干涉仪的基本原理迈克耳孙干涉仪是利用光的干涉原理进行测量的仪器。
它由两束光线沿不同路径传播后再次叠加产生干涉，通过观察干涉图案的变化可以获得有关样品或光源的信息。
2. 调整干涉仪的步骤（1）准备工作在调整迈克耳孙干涉仪之前，首先要确保仪器和光源的完好和稳定。
检查干涉仪的光学元件是否清洁，光源是否稳定，确保能够获得高质量的干涉图案。
（2）调整光路通过调整迈克耳孙干涉仪的光路，使得两束光相干，达到干涉的条件。
具体步骤如下：- a. 调整分束镜迈克耳孙干涉仪的分束镜是将光分成两束的关键元件。
调整分束镜的位置和角度，使得两束光线的光程差尽量为零。
- b. 调整反射镜调整迈克耳孙干涉仪的反射镜位置和角度，使得两束光线重新叠加时能够产生明亮的干涉条纹。
通过微调反射镜的位置和角度，使得干涉图案更加清晰和明亮。
（3）干涉图案的观察与调整在调整好光路之后，需要观察干涉图案，并进行调整以获得最佳的观察效果。
根据实验需求，通过微调分束镜和反射镜的位置和角度，调整干涉图案的大小、亮度和清晰度。
3. 干涉仪的使用技巧（1）保持稳定在使用迈克耳孙干涉仪进行实验时，保持仪器和光源的稳定非常关键。
避免干涉仪受到外界震动或温度变化的干扰，以确保实验的准确性和可重复性。
（2）校正光程差干涉仪的光程差是影响干涉图案的重要因素。
在实验中，根据需要可以通过微调分束镜或者引入补偿片等方法，校正光程差以获得所需的干涉效果。
（3）避免散射和干涉损失在进行干涉实验时，需要注意避免光线的散射和干涉损失。
合理调整干涉仪的参数，选择合适的光源和滤波器，减少或者消除散射光和多次反射干涉，确保实验结果的准确性。
迈克尔逊干涉仪的调节和使用
迈克尔逊干涉仪的调节和使用迈克尔逊干涉仪是光学实验中一种重要的仪器，它的原理是基于干涉现象来测量长度、速度、折射率等物理量。
因此，正确地调节和使用迈克尔逊干涉仪对于实验结果的准确性和可靠性至关重要。
一、调节步骤1、粗调：首先调整干涉仪的粗调旋钮，使干涉条纹大致对称。
2、细调：然后调整干涉仪的细调旋钮，使干涉条纹更加清晰、对称。
具体步骤如下：（1）将光源对准干涉仪的入射缝，调整干涉仪的三个脚螺旋，使干涉条纹出现在视野中。
（2）调节干涉仪的粗调旋钮，使干涉条纹大致对称。
（3）调节干涉仪的细调旋钮，使干涉条纹更加清晰、对称。
可以通过观察干涉条纹的移动方向和距离来判断调节是否正确。
（4）重复以上步骤，直到干涉条纹完全对称、清晰。
二、使用注意事项1、保持干涉仪的清洁，避免灰尘和污垢进入干涉仪内部。
2、在调节过程中，要轻拿轻放，避免损坏干涉仪的精密部件。
3、在使用过程中，要避免过度调节粗调旋钮和细调旋钮，以免损坏干涉仪的调节机构。
4、在记录实验数据时，要保证记录的准确性和完整性。
5、在实验结束后，要将干涉仪恢复到初始状态，以便下一次使用。
正确地调节和使用迈克尔逊干涉仪需要耐心和细心。
只有掌握了正确的调节方法，才能更好地发挥其作用，提高实验的准确性和可靠性。
迈克尔逊干涉仪法测定玻璃折射率迈克尔逊干涉仪是一种精密的光学仪器，其原理基于干涉现象，能够用于测量微小的长度变化和折射率。
本文将介绍如何使用迈克尔逊干涉仪法测定玻璃的折射率。
一、实验原理折射率是光学材料的一个重要参数，它反映了光在材料中传播速度的改变。
迈克尔逊干涉仪法利用干涉现象来测量折射率。
当光线通过不同介质时，其速度和波长都会发生变化，这就导致了光程差的产生。
通过测量光程差，我们可以计算出介质的折射率。
二、实验步骤1、准备实验器材：迈克尔逊干涉仪、单色光源（如激光）、测量尺、待测玻璃片。
2、将单色光源通过分束器分为两束相干光束，一束直接照射到参考镜，另一束经过待测玻璃片后照射到测量镜。

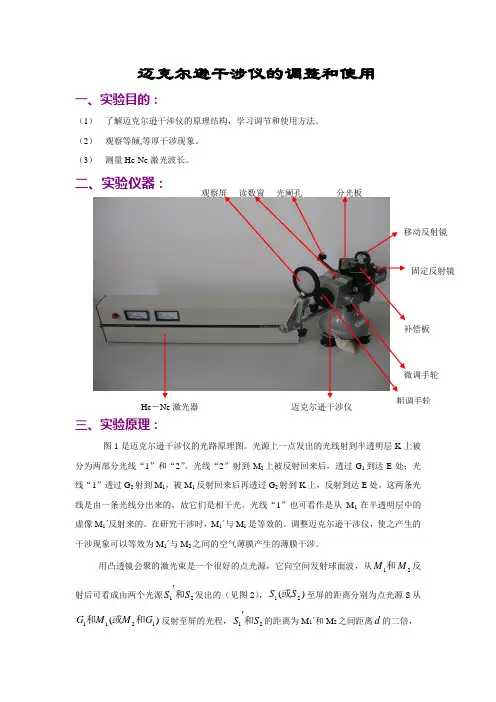

迈克尔逊干涉仪调整和使用
2）在迈克尔逊干涉仪的一臂中，垂直插入折射率为1.45的透明薄膜，此时视场中观察到15个条纹移动，若所用照明光波长为500nm，求该薄膜的厚度。
提示：垂直插入折射率n=1.45的透明薄膜后，光程差改变： ，这个改变与移动的条纹以及波长关系： ， ，所以： 。
3）为什么M1和M2没有严格垂直时，眼睛移动干涉条纹会“冒出”或“缩入”？
（2）
即 （3）
（2） 增大时，程差 每改变一个波长 所需的 的变化值减小，即两亮环（或两暗环）之间的间隔变小。看上去条纹变细变密。反之 减小，条纹变粗变稀。
四、实验步骤：
1.仪器的调节
（1）使He-Ne激光束大致垂直于M1，即调节He-Ne激光器高低左右位置，使反射回来的光束按原路返回。
（2）装上观察屏E，可看到分别由M1和M2反射至屏的两排光点，每排四个光点，中间两个比较亮，旁边两个比较暗。调节M1和M2背面的三个螺钉，使两排光点一一重合，这时M1与M2大致互相垂直。
3.迈克耳逊干涉仪是精密的光学仪器，必须小心爱护。G1，G2，M1，M2的表面不能用手触摸，不能任意擦揩，表面不清洁时应请指导老师处理。实验操作前，对各个螺丝的作用及调节方法，一定要弄清楚，然后才能动手操作。调节时动作一定要轻缓。
4.测量调节中，有时会出现“空转”现象，即转动微调鼓轮而干涉图像不变的情况，这是由于微调鼓轮和粗调手轮没有同步，没有带动反射镜M2（动镜）移动所致。此时，将粗调手轮转动一下，再向同一方向转动微调鼓轮即可。
迈克尔逊干涉仪的调节和使用实验报告
迈克尔逊干涉仪的调节和使用实验报告一、仪器调节1.调整镜面平行度：首先放置迈克尔逊干涉仪的光源，然后用手将光源移动，调整反射平面镜的角度，使光线在迈克尔逊干涉仪的整个光路中都能自由传播。
2.调整分束镜：使用一张透明的玻璃片将光线分束，再观察平行光束通过分束镜后是否能刚好落在平面镜的表面上，如果不能，则需要调整分束镜的位置，直到两束光线都能够平行而且刚好敲在平面镜上。
3.调整反射镜：迈克尔逊干涉仪中的反射镜有一个活动镜面，需要调整其位置，使两束光线在平面镜上反射时能够准确地再次合成一束光线，从而形成干涉现象。
4.调整干涉条纹：最后，可以在观察屏幕上是否能够清晰地看到干涉条纹，在实验过程中可以适当调整光源的位置或者调整反射镜的倾斜角度，以获得更好的干涉效果。
二、实验使用1.实验准备：首先设置好迈克尔逊干涉仪，并确保调节好仪器，使光线能够正常穿过仪器。
2.实验操作：将待测光源置于迈克尔逊干涉仪的一个光路中，调整干涉仪中的反射镜位置，使干涉条纹清晰。
然后，改变待测光源的位置，测量干涉条纹的移动量，利用已知的反射器间距和探测器移动的距离，可以计算得到光的速度。
3.数据处理：使用测得的数据和已知的仪器参数，进行计算和分析。
根据测得的干涉条纹移动量和已知的反射器间距，利用干涉仪的原理和公式，计算得到光的速度。
5.讨论和结论：根据实验结果，对实验中的不确定因素进行讨论，并得出结论。
如果实验结果与理论值一致，说明测量方法正确并且仪器使用正常；如果存在差异，可以分析差异的原因，并进一步完善实验方法或改善仪器使用的条件。
总之，迈克尔逊干涉仪是一种常见的用于测量干涉现象的仪器，通过调节和使用可以进行光速测量、薄膜厚度测量等实验。
在进行实验操作时，需要注意仪器的准确调节和数据的准确处理，以确保实验结果的可靠性。
迈克尔逊干涉仪的调节与使用
迈克尔逊干涉仪的调节和使用一.实验原理迈克尔逊干涉仪是一个分振幅法的双光束干涉仪，其光路如右图所示，它由反光镜M1，M2、分束镜P1和补偿板P2组成。
其中M1是一个固定反射镜，反射镜M2可以沿光轴前后移动，他们分别放置在两个相互垂直臂中，分束镜和补偿板与两个反射镜均成45°且相互平行，分束镜P1的一个面镀有半透半反膜，它能将入射光等强度的分为两束；补偿板是一个与分束镜厚度和折射率完全相同的玻璃板。
迈克尔逊干涉仪结构如下图所示，镜M1、M2的背面各有三个螺丝，调节M1、M2镜面的倾斜度，M1的下端还附有两个互相垂直的微动拉簧螺丝，用以精确的调整M1的倾斜度。
M2镜所在的导轨拖板由精密丝杠带动，可沿着导轨前后移动。
M2镜的位置由三个读数尺所读出的数值的和来确定，主尺、粗调手轮和微调手轮。
如图所示，躲光束激光器提供的每条光纤的输出端是一个短焦距凸透镜，经其汇聚后的激光束，可以认为是一个很好的点光源S发出的球面光波。
S1’为S经M1以及G1反射后所成的像，S2’为S经G1以及M2反射后所成的像。
S2’和S1’为两相干光源。
发出的球面波在其相遇的空间处处相干。
为非定域干涉，在相遇处都能产生干涉条纹。
空间任一点P的干涉明暗由S2’和S1’到该点的光程差Δ=r2-r1决定，其中r2和r1分别为S2’和S1’到P点的光程。
P点的光强分布的极大和极小的条件是：Δ=kλ（k=0，1，2…）为亮条纹Δ=(2k+1)λ（k=0，1，2…）为暗条纹2.He-Ne激光波长的测定当M1’与M2平行时，将观察屏放在与S2’，S1’连线相垂直的位置上，可看到一组同心干涉圆条纹，如图所示。
设M1’与M2之间的距离为d，S2‘和S1‘之间的距离为2d，S2’和S1‘在屏上任一点P的光程差为Δ=2dcosφφ为S2’到P点的光线与M2法线的夹角。
当改变d，光程差也相应发生改变，这时在干涉条纹中心会出现“冒进”和“缩进”的现象，当d增加λ/2，相应的光程差增加λ，这样就会“冒出”一个条纹；当d减少λ/2，相应的光程差减少λ，这样就会“缩进”一个条纹；因此，根据“冒出”和“缩进”条纹的个数可以确定d的该变量，它可以用来进行长度测量，其精度是波长量级，当“冒出”或“缩进”了N个条纹，d的改变两δd为：Δd=Nλ/2二.实验内容1.调节干涉仪，观察非定域干涉（1）水平调节，调节干涉仪底角螺丝，使仪器导轨水平，然后用锁圈锁住。
迈克尔逊干涉仪的调节与使用
实验三十四 迈克尔逊干涉仪的调节与使用迈克尔孙干涉仪是1880年美国物理学家迈克尔孙设计、制作的精密光学仪器，是许多近代干涉仪的原型。
它利用分振幅法产生双光束以实现光的干涉，可以用它来观察光的等倾、等厚和多光束干涉现象，测定单色光的波长和光源的相干长度等。
在近代物理和计量技术中有广泛的应用。
一 实 验 目 的（1）了解迈克尔孙干涉仪的结构、原理。
（2）利用迈克尔孙干涉仪观察干涉现象。
（3）利用迈克尔孙干涉仪测He-Ne 激光的波长。
二 实 验 原 理迈克尔孙干涉仪原理图如图35-1所示，在图中：S 为光源，G 1为半镀银板（使照在上面的光线既能反射又能透射，而这两部分光的强度又大致相等），G 2为补偿板，材料与厚度均与G 1板相同，且与G 1板平行。
M 1、M 2为平面反射镜。
光源S 发出的He-Ne 激光经会聚透镜L 扩束后，射向G 1板。
在半镀银面上分成两束光：光束（1）受半镀银面反射折向M 1镜，光束（2）透过半镀银面射向M 2镜。
二束光仍按原路反回射向观察者E （或接收屏）相遇发生干涉。
G 2板的作用是使（1）、（2）两光束都经过玻璃三次，其光程差就纯粹是因为M 1、M 2镜与G 1板的距离不同而引起。
由此可见，这种装置使相干的光束在相干之前分别走了很长的路程，为清楚起见，光路可简化为如图 2 所示，观察者自E 处向G 1板看去，直接看到M 2镜在G 1板的反射像，此虚像以M 2'表示。
对于观察者来说，M 1、M 2镜所引起的干涉，显然与M 1、M 2'之间的空气层所引起的干涉等效。
因此在考虑干涉时，M 1、M 2'镜之间的空气层就成为仪器的主要部分。
本仪器设计的优点也就在于M 2'不是实物，因而可以任意改变M 1、M 2'之间的距离——可以使M 2'在M 1镜的前面或后面，也可以使它们完全重叠或相交。
1. 等倾干涉 当M 1、M 2'完全平行时，将获得等倾干涉，其干涉条纹的形状决定于来自光源平面上的入射角i （如图35-3所示），在垂直于观察方向的光源平面S 上，自以O 点为中心的圆周上各点发出的光以相同的倾角k i ，入射到M 1、M 2'之间的空气层，所以它的干涉图样是同心圆环，其位置取决于光程差∆L 。
迈克尔逊干涉仪的调节
迈克尔逊干涉仪的调节方法粗调在透镜L上贴一个箭头形状的小纸片,这时在视场中会看到小箭头的三个像。
调节定镜M2后的螺钉,会发现其中有一象为动像,即为定镜M2所反射的像;另外两个为不动像,为动镜M1所反射的像,即定像。
这样,通过调节定镜M2后的螺钉,使动像与右面的定像重合,这时,在视场中若能看到比较粗、比较弯的条纹,则说明动镜M1与定镜M2已经大致垂直。
若看不到条纹或条纹较细。
则需微调粗调手轮,即略微移动动镜M1的位置,然后再重复上述步骤,直至出现较粗、较弯曲的条纹为止。
细调观察条纹的走向,如果条纹是水平走向的,则调节垂直拉簧螺线;如果条纹是垂直走向的,则调节水平拉簧螺丝;如果条纹呈45°走向,调节水平和垂直拉簧螺丝皆可,通过调节可以使45°走向的条纹调节到水平或垂直走向,此时即可调节相应的拉簧螺丝,注意要向条纹变粗、变弯曲的方向调节。
通过上述调节,即可以使视场中出现迈克尔逊干涉圆环。
4消除视差若上下左右改变视角可以看到环心处有条纹的“冒出”和“缩进”现象,则说明有视差存在。
其原因为动镜M1和定镜M2不严格垂直。
调节方法是上下改变视角调节垂直拉簧螺丝,左右改变视角调节水平拉簧螺丝(注意一定要微调),直至上述现象消失为止。
此时动镜M1和定镜M2就完全垂直了。
1干涉条纹的调整迈克尔逊干涉仪的调节是一个精细的工作,教学中要求在短时间内正确快捷地调节出等倾干涉条纹对学生有一定的难度。
而且教材对调节中可能出现的情况并无详细的叙述,学生在调节的过程中,常出现如下问题:打开激光器光源后,如果在观察屏内只能看见一片亮区,无干涉条纹,有可能是Ｍ1、Ｍ2镜的固定螺丝松动,光源不垂直入射,需首先调节Ｍ1、Ｍ2镜垂直。
处理方法是:拿下观察屏,在Ｍ1镜中会看到两排光点(这是因为玻璃板的每个平行界面都有反射,故光点不止一个。
但是Ｍ1镜是高反射镜,所以它反射的光点光强最强),先旋紧Ｍ1、Ｍ2镜的底座固定螺丝,调节两镜背后的微调螺丝让两排中最亮的点对齐即可。
9 迈克尔逊干涉仪的调整与使用
实验九 迈克尔逊干涉仪器的调整与使用一、实验目的 1 熟悉迈克尔逊干涉仪的结构，掌握其调整方法。
2 通过实验观察，认识点光源等倾干涉条纹的形成条件和条纹特点。
3用干涉条纹变化的特点，测定光源波长。
二、实验仪器迈克尔逊干涉仪，氦氖激光器，扩束镜 三、实验原理1 迈克尔逊干涉仪的光路由干涉仪的结构，定性分析其干涉的原理，结合如图2，定性分析得出其干涉的图样为明暗相间的同心圆环 2 单色点光源的非定域干涉条纹 见图2，则两束光的光程差为：()22222R L R d L L +-++=∆L>>d 时，展开上式并略去d 2/L 2，则有：φdCOS R L Ld L 2/222=+=∆式中φ是圆形干涉条纹的倾角。
所以亮条纹条件为： ()1,2,1,02==k k dCOS λφ由上式可见点光源非定域等倾干涉条纹的特点是：（1） 当d 、λ一定时，具有相同倾角φ的所有光线的光程差相同，所以干涉图为以光轴为圆心的同心圆环。
（2） 当d 、λ一定时，如φ＝0，干涉圆环就在同心圆环中心处，其光程差为ΔL=2d 为最大值，所以对应的干涉圆环越往外，其级次k 也越低。
M 1图1 干涉光路（3） 当k ，λ一定时，如果d 逐渐减小，则cos φ将增大，即φ角逐渐减小，也就是说，同一k 级条纹，当d 减小时，该级圆环半径减小，看到的现象是干涉圆环内缩（吞）；如果d 逐渐增大，同理，看到的现象是干涉圆环外扩（吐）。
对于中央条纹，当内缩或外扩N 次，则光程差变化为2Δd ＝N λ，式中Δd 为d 的变化量，所以有： ()2/2Nd ∆=λ（4） 当d 、λ一定时，相邻两级条纹有下列关系： λφk dCOS k =2 λφ)1(21+=+k dCOS k设(),2/11k k k φφφ+≅+ (),1k k k φφφ-=∆+ 且考虑到k k φφ∆,都很小，则可得到：式中，ΔΦk 称为角距离，表示相邻两圆环对应的入射光的倾角差，反映圆环条纹之间的疏密程度，上式表明成反比关系，即环条纹越往外，条纹间角距离越小，条纹越密。
迈克尔逊干涉仪的调节和使用实验新的体会
迈克尔逊干涉仪的调节和使用实验新的体会迈克尔逊干涉仪的调节和使用实验新的体会导读：迈克尔逊干涉仪是一种独特的光学装置，广泛应用于干涉现象的研究和精密测量领域。
本文将从调节和使用迈克尔逊干涉仪的角度，介绍该装置的原理和实验过程，并分享我在进行实验时的新体会。
一、迈克尔逊干涉仪的原理与调节1. 原理概述迈克尔逊干涉仪是由美国物理学家阿尔伯特·A·迈克尔逊在19世纪末发明的，用于测量光的波长、光速等物理量。
其基本原理是通过将光束分为两路，经半反射镜反射后再次合并，形成干涉条纹。
通过测量和观察干涉条纹的变化，可以获取待测物体的信息。
2. 装置调节调节迈克尔逊干涉仪是进行实验的首要任务。
以下是一般调节步骤：（1）调节光路：确保光路的准直和平行性，可使用准直仪和平行光组合器来辅助。
（2）调节透镜：调整透镜位置和倾斜度，使光束聚焦到半反射镜上。
（3）控制反射镜：微调反射镜的倾斜度和角度，以获得清晰的干涉条纹。
3. 难点与解决方法在调节迈克尔逊干涉仪时，可能遇到以下难点：（1）光路调节困难：由于光的特性，光路的调节可能较为复杂。
可以通过使用辅助装置如准直仪和平行光组合器，来辅助调整光路。
（2）干涉条纹不清晰：干涉条纹的清晰度直接影响实验结果的准确性。
在调节过程中，需细致调整半反射镜的倾斜度和角度，以获得清晰的干涉条纹。
二、使用实验的新体会在进行迈克尔逊干涉仪的实验过程中，我深刻体会到了以下几点：1. 干涉现象的复杂性迈克尔逊干涉仪是一种高度精密的光学装置，其探究的是光的干涉现象。
通过调节和使用干涉仪，我才意识到干涉现象的复杂性。
干涉条纹的变化不仅受到光路的调节，还会受到环境中光的干扰等因素影响。
在实验中需要耐心和细心地进行调整，以确保实验结果的准确性。
2. 精密度与灵敏度的平衡在实验过程中，我发现迈克尔逊干涉仪的使用需要平衡精密度和灵敏度。
调节过程中，虽然可以通过细致调整获得更清晰的干涉条纹，但过分精细的调节可能会导致实验结果受到微小干扰的影响。
迈克尔逊干涉仪的调整和使用实验报告
迈克尔逊干涉仪的调整和使用实验报告迈克尔逊干涉仪的调整和使用实验报告引言：迈克尔逊干涉仪是一种重要的光学仪器，它可以用来测量光的干涉现象。
在本实验中，我们将对迈克尔逊干涉仪进行调整，并使用它来观察干涉条纹的产生和变化。
一、实验目的本实验的主要目的是熟悉迈克尔逊干涉仪的调整方法，了解干涉条纹的产生原理，并通过实验观察干涉条纹的变化。
二、实验器材1. 迈克尔逊干涉仪：包括光源、分束器、反射镜和接收屏等组成部分。
2. 平行光源：用于提供单色光源。
3. 反射镜：用于反射光线。
4. 接收屏：用于观察干涉条纹。
三、实验步骤1. 调整光源：将平行光源放置在适当位置，并调整其亮度，保证光线足够明亮。
2. 调整分束器：将分束器放置在适当位置，使得光线能够均匀地分成两束。
3. 调整反射镜：将反射镜放置在适当位置，使得其中一束光线经过反射后与另一束光线相遇。
4. 调整接收屏：将接收屏放置在适当位置，并调整其位置，使得干涉条纹能够清晰地显示出来。
5. 观察干涉条纹：调整各个部分的位置，观察干涉条纹的产生和变化，并记录下观察结果。
四、实验结果与分析通过实验观察，我们可以看到干涉条纹的产生和变化。
当两束光线相遇时，由于光的波动性，会形成干涉现象。
当两束光线相位差为整数倍的波长时，会产生明纹，而相位差为半整数倍的波长时，会产生暗纹。
通过调整反射镜和接收屏的位置，我们可以改变两束光线的光程差，从而观察到干涉条纹的变化。
在实验过程中，我们还观察到了干涉条纹的间距变化随光源波长的变化而变化。
根据迈克尔逊干涉仪的原理，当光源波长增大时，干涉条纹的间距也会增大；当光源波长减小时，干涉条纹的间距也会减小。
这是因为光的波长与干涉条纹的间距之间存在一个正比关系。
五、实验总结通过本次实验，我们学习了迈克尔逊干涉仪的调整方法，并通过观察干涉条纹的产生和变化，加深了对干涉现象的理解。
我们还发现了干涉条纹的间距与光源波长之间的关系。
这些实验结果对于进一步研究光的干涉现象和应用具有重要意义。
实验 迈克尔逊干涉仪的调节和使用
实验迈克尔逊干涉仪的调节和使用迈克尔逊干涉仪是一种用于测量光波长或者光速的仪器。
它的原理是利用光的干涉现象，通过对干涉条纹的观察来确定光波长或光速。
在使用迈克尔逊干涉仪之前，需要对其进行调节和使用。
本文将介绍迈克尔逊干涉仪的调节和使用方法。
一、迈克尔逊干涉仪的构成迈克尔逊干涉仪由四个主要部分组成，包括光源、分束器、反射镜和接收屏。
其中，光源产生光线，分束器将光线分成两束，反射镜将光线反射并重新合并，接收屏上观察条纹以得到测量结果。
（一）调节分束器1、端口对准：将分束器的两个端口（输入端和输出端）对准迈克尔逊干涉仪的两个端口。
2、校正透镜：将透镜与分束器固定并利用透镜校正分束器的输出光斑。
3、调节分束比：通过微调分束器的输入端镜片的位置来调节分束比。
4、校准光路：检查光路是否正确，包括分束后光线是否平行、目标反射镜是否正对着分束器等等。
（二）调节反射镜1、调整反射镜位置：将反射镜置于正确的位置并垂直于光路。
2、确定反射面度数：通过原理图和求解器确定反射面的度数，比如60度。
3、调节反射镜倾斜度：利用半反射膜来调节反射镜的倾斜度，并通过角度计来检查反射镜是否平行于接收屏。
（三）调节光源1、选择光源：选择一款适合的光源。
2、调整灯丝位置：将灯丝调整到正确的位置，使其照亮整个系统。
3、调节灯丝亮度：通过增减电压来调节灯丝的亮度。
（四）调节接收屏1、确定焦距：通过调节接收屏的距离和位置，找出最合适的焦距。
2、校准位置：将接收屏和反射镜垂直，通过调节位置校准光路。
1、准备工作：确保所有部件都已经开始预热，光线已经稳定。
2、测量方法：打开光源，观察条纹的规律性，通过实验得到测量结果。
3、数据处理：将观察到的条纹照片拍摄下来，进行后续处理，包括调整对比度和亮度以及增加标尺等等。
四、注意事项1、留意温度：因为干涉仪精度较高，所以需要注意外部温度的影响。
2、留意光线：因为干涉仪只能使用单色光线，因此需要注意室内环境的影响。
迈克尔逊干涉仪的调整和使用实验报告
迈克尔逊干涉仪的调整和使用实验报告迈克尔逊干涉仪的调整和使用实验报告引言：迈克尔逊干涉仪是一种常用的光学仪器，被广泛应用于干涉测量、光学相干等领域。
本文将介绍迈克尔逊干涉仪的调整和使用实验报告，以帮助读者更好地理解和应用该仪器。
一、实验目的本实验的目的是通过调整迈克尔逊干涉仪的各个部件，使其能够正常工作，并实现干涉现象的观察和测量。
二、实验器材1. 迈克尔逊干涉仪主体：包括光源、分束器、反射镜、反射镜支架等。
2. 干涉图样观察装置：包括目镜、测量尺等。
三、实验步骤1. 调整光源：将光源放置在适当位置，并确保其能够发出稳定的光束。
2. 调整分束器：通过调整分束器的位置和角度，使得从分束器出射的两束光能够平行地照射到反射镜上。
3. 调整反射镜：调整反射镜的位置和角度，使得反射的光能够重新汇聚到分束器上，并形成干涉现象。
4. 观察干涉图样：通过目镜观察干涉图样，调整反射镜的位置和角度，使得干涉条纹清晰可见。
5. 测量干涉现象：使用测量尺等测量工具，对干涉条纹进行测量，以得到干涉现象的具体参数。
四、实验结果与分析经过以上调整步骤，我们成功地调整了迈克尔逊干涉仪，并观察到了清晰的干涉图样。
通过测量尺测量干涉条纹的间距，我们可以得到干涉现象的具体参数，如波长、相位差等。
在实验过程中，我们注意到调整分束器的位置和角度对干涉图样的清晰度和稳定性有很大的影响。
如果分束器位置不准确，会导致干涉图样模糊或消失；如果分束器角度不准确，会导致干涉图样的条纹不清晰。
因此，在调整分束器时需要仔细操作，确保其位置和角度的准确性。
另外，调整反射镜的位置和角度也是关键步骤。
反射镜的位置调整不当会导致干涉图样错位或形成不规则的干涉条纹；反射镜的角度调整不当会导致干涉条纹的强度变化或消失。
因此，在调整反射镜时需要注意细微的调整，并通过目镜观察干涉图样的变化，以达到最佳的调整效果。
五、实验总结通过本次实验，我们成功地调整了迈克尔逊干涉仪，并观察到了清晰的干涉图样。
迈克尔逊干涉仪的调整和使用
物理实验中心
干涉条纹
`
主尺
粗动手轮 读数窗口
微动手轮
3 3. 5 2 2 4 6
读数为
3 3 . 5 2 2 4 6 mm
迈克尔逊干涉仪的调节
1.转动粗动手轮，移动反射镜M1 位于大约45毫米到50毫米之间， 将反射镜M2背后的两个螺钉放松，两个拉簧调节螺丝旋至调节范围 中间，即不很松又不很紧。
2.将激光器放在干涉仪左侧，调节激光管垂直于导轨，激光束射 向分光板G1的中心部位，这时在毛玻璃观察屏上就会出现两排光点。 转动激光管聚焦调节轮，使毛玻璃观察屏上呈现最细小的光点。 3.调节M2镜背后的两个螺钉，使两排光点中最亮的两个重合，此 时两个反射镜M1和M2大致互相垂直。 4.将透镜放在激光器与干涉仪之间，使激光束通过透镜照射到分 光板上，这时在毛玻璃观察屏上就会出现干涉条纹。否则，重新进 行步骤2、3的调节。
3.为避免螺旋空转引入误差，在测量前必须调整 零点：使微动手轮和粗动手轮转动方向保持一致，将 微动手轮转至零刻线，并转动粗动手轮对齐读数窗口 中的某一刻度线。调整好零点后，应将微动手轮按调 整零点的方向转动，直到干涉条纹开始均匀变化时， 再沿同一方向转动微动手轮进行单向测量。 4.眼睛不能对着激光束直视。
5.在毛玻璃观察屏上出现干涉条纹的基础上，再仔细调节两个拉 簧螺丝，直到能看到位置适中、清晰的圆环状的干涉条纹。轻轻转 动粗动手轮和微动手轮，可观察到干涉圆环的“吞进”和“吐出”。
注意事项
1.迈克尔逊干涉仪是非常精密的光学仪器，操作 时不能急躁；绝对不许用手触摸各光学元件，也不许 用任何东西擦拭。 2.可在导轨上移动的反射镜M1背后的两个螺钉不 能动。
迈克尔逊干涉仪的调整和使用
105实验5-9 迈克尔逊干涉仪的调整和使用迈克尔逊干涉仪是1883年美国物理学家迈克尔逊和莫雷合作为研究“以太”漂移而设计出的精密光学仪器，在近代物理学的发展中起过重要的作用。
迈克尔逊曾用迈克尔逊干涉仪进行了“以太漂移”实验、标定米尺及推断光谱线精细结构等三项著名的实验。
第一项实验否定了“以太”的存在，从而“催生”了爱因斯坦于1905年提出的狭义相对论；第二项实验实现了长度单位的标准化，对近代计量技术的发展作出了重要贡献；迈克尔逊研究了干涉条纹可见度随光程差变化的规律，并以此推断光谱线的精细结构，这是干涉分光技术的最早工作。
迈克尔逊干涉仪原理简明，构思巧妙，堪称精密光学仪器的典范。
近代干涉仪有许多都是从迈克尔逊干涉仪的基础上发展起来的，这些干涉仪可准确测定光波的波长、微小长度和透明介质的折射率等，在近代计量技术中得到了广泛应用。
由于迈克尔逊干涉仪的设计精巧，用途广泛，迈克尔逊曾于1907年获诺贝尔物理学奖。
【实验目的】1．了解迈克尔逊干涉仪的结构、原理和调节方法。
2．利用点光源产生的非定域干涉条纹测定He-Ne 激光的波长。
3．观察面光源产生的等倾、等厚干涉条纹，了解它们的形成条件及条纹特点。
【实验器材】WSM-100型迈克尔逊干涉仪、He-Ne 激光器、毛玻璃屏、扩束镜。
【实验原理】一、迈克尔逊干涉仪的原理及结构 1. 光路迈克尔逊干涉仪是一种分振幅双光束干涉仪，光路见图5-9-1。
从光源S 发出的一束光射到分束镜1G 上，1G 板后表面镀有半反射(银)膜，这个半反射膜将一束光分为两束，一束为反射光(1)，另一束为透射光(2)，当激光束以与1G 成45°角射向1G 时，被分为互相垂直的两束光，它们分别垂直射到反射镜1M 、2M 上，1M 、2M 相互垂直，则经反向后这两束光再回到1G 的半反射膜上，又重新会集成一束光。
由于反射光(1)和透射光(2)为两束相干光，因此，我们可在E 方向观察到干涉现象。
迈克尔逊干涉仪的调整与使用
迈克尔逊干涉仪是一种分振幅双光束干涉仪，1881年问 世以来，迈克尔逊曾用它完成了三个著名的实验：否定“以 太”的迈克尔逊—莫雷实验；光谱精细结构和利用光波波长 标定长度单位．迈克尔逊干涉仪结构简单、光路直观、精度 高，其调整和使用具有典型性．根据迈克尔逊干涉仪的基本 原理发展的各种精密仪器已广泛应用于生产和科研领域．
实验目的
1、了解迈克尔逊干涉仪的结构和使用方法。 2、观察等倾和等厚干涉现象。 3、学习用迈克尔逊干涉仪测激光的波长和钠
双线的波长差。
仪器结构
迈克尔逊干涉仪的光路
测激光波长
当M1⊥M2时，形成等倾同 心圆形条纹，圆心处有2d＝kλ， 改变d，可见圆心条纹涌出或消 失。测出条纹在圆心处涌出或 消失的条纹数N及M1移动的距 离△d，即可求的波长
2d
N
等⊥M2，移动M1，测出相邻两次条纹 视间度为零时M1移动的距离△d, 钠双线的 波长差
2
2d
等厚直线条纹
M1 与 M 2'有一小角度时，产生平行于两镜交棱的等
厚直线条纹
实验内容和要求
1、测He－Ne激光的波长
记录干涉圆条纹涌出或消失50条时对应的d值， 连续记录12次，用逐差法求 d ；计算He－Ne 激光的波长，与理论值比较，计算相对不确定 度。
实验内容和要求
2. 测钠双线的波长差。
连续记录6次条纹视间度为零的d值，用逐差
法求 d ，计算钠双线的波长差。（已
知
0
5893A
）
3. 观察等厚干涉现象 移动M1使圆形条纹变粗、疏，微调M2方位， 观察等厚直线条纹。
迈克尔逊干涉仪的调节和使用(正式报告)
迈克尔逊干涉仪的调节和使用（正式报告）首先，调节迈克尔逊干涉仪的光源。
一般来说，我们可以使用激光作为光源，因为激光具有单色性和相干性，这有助于获得更清晰的干涉图案。
但是在实验过程中，也可以使用其他光源，只需确保光线的单色性。
接下来，调节迈克尔逊干涉仪的反射镜。
迈克尔逊干涉仪由两个反射镜组成，一个称为固定镜，另一个称为移动镜。
首先，将干涉仪的移动镜移到极端位置，以确保光线可以正常通过反射镜。
然后，在通过逐渐调节移动镜的位置，使得光线尽量垂直反射镜并回到入射方向。
然后，调节迈克尔逊干涉仪的分束镜。
分束镜是将一束光线分为两束的关键部分。
在调节分束镜时，我们需要将光线分成两束，并使其传播的路径相等。
要做到这一点，首先将一个探测器放在一个路径上，然后调整分束镜的位置，使得两束光线能够同时到达该探测器。
在进行实验之前，我们还需要调节探测器。
探测器主要用于检测通过干涉仪的光的干涉图案。
我们需要将探测器调整到最佳位置，以获得清晰的干涉条纹。
通常，探测器会发出一个高频声音，当干涉图案最清晰时，声音会最大。
因此，我们可以通过听觉判断探测器是否被正确调节。
最后，在进行实验时，我们需要注意避免干扰因素。
迈克尔逊干涉仪对环境的稳定性要求较高，应尽量避免振动、温度变化和空气流动等干扰因素。
此外，还需要保持实验室的洁净度，以防止灰尘等杂质影响干涉图案的清晰度。
在实验过程中，还可以通过调整迈克尔逊干涉仪的参数来观察不同的干涉效果。
例如，改变移动镜的位置可以改变干涉条纹的位置和宽度。
调整反射镜的角度也可以改变干涉图案的形状。
通过不断调整这些参数，我们可以得到更多有关光的干涉现象的信息。
综上所述，迈克尔逊干涉仪的调节和使用是实验中非常重要的一步。
通过正确地调节光源、反射镜、分束镜和探测器，以及注意避免干扰因素，我们可以获得准确且清晰的干涉图案，从而得到有关光的干涉现象的有价值的结果。
迈克尔逊干涉仪的调整与使用
图23-2 等倾干涉光路图实验二十三 迈克尔逊干涉仪的调整与使用光的干涉现象是光的波动性的一种表现。
当一束光被分成两束，经过不同路径再相遇时，如果光程差小于该束光的相干长度，将会出现干涉现象。
迈克尔逊干涉仪是一种利用分割光波振幅的方法实现干涉的精密光学仪器。
自1881年问世以来，迈克尔逊曾用它完成了三个著名的实验：否定“以太”的迈克尔逊—莫雷实验，光谱精细结构和利用光波波长标定长度单位。
迈克尔逊干涉仪结构简单、光路直观、精度高，其调整和使用具有典型性。
根据迈克尔逊干涉仪的基本原理发展的各种精密仪器已广泛应用于生产和科研领域。
【实验目的】1．了解迈克尔逊干涉仪的结构原理和调节方法；2．观察非定域干涉、定域等倾干涉、等厚干涉及白光干涉现象； 3．测量光波波长，了解条纹可见度等概念的物理意义。
【实验原理】1．迈克尔逊干涉仪的结构原理迈克尔逊干涉仪的典型光路如图23-1所示。
图中Μ1和Μ2是两面平面反射镜，分别装在相互垂直的两臂上。
Μ1位置固定而Μ2可通过精密丝杆沿臂长方向移动；Μ2倾角固定而Μ1的倾角可通过背面螺丝调节。
G 1和G 2是两块完全相同的玻璃板，在G 1的后表面上镀有半透明的银膜，能使入射光分为振幅相等的反射光和透射光，称为分光板。
G 1和G 2与M 1和M 2成45℃角倾斜安装。
由光源发出的光束，通过分光板G 1分成反射光束1和透射光束2，分别射向M 2和M 1，并被反射回到G 1。
由于两束光是相干光，从而产生干涉。
干涉仪中G 2称为补偿板，是为了使光束2也同光束1一样地三次通过玻璃板，以保证两光束间的光程差不致过大(这对使用单色性不好的光源是必要的)。
由于G 1银膜的反射，使在M 2附近形成M 1的一个虚象M 1＇。
因此，光束1图23-1 迈克尔逊于涉仪的典型光路和光束2的干涉等效于由M 2和M 1＇之间空气薄膜产生的干涉。
2．等倾干涉(定域干涉) 如图2所示，波长为λ的光束y 经间隔为d 的上下两平面M 2和M 1＇反射，反射后的光束分别为y 1和y 2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
d N
2
如果数出“缩入”或“冒出”的条纹数，由已知 波长λ就可计算出Δd，这就是测量微小距离的原理； 反之，由读出的Δd也可测定入射光的波长，这也 是测定单色光波长的一种方法。
迈克耳逊干涉仪的调节（技能训练的重点）
1、让光源与干涉仪位置对齐，调节粗调 手轮，使得分光板到M1和M2的距离大致 相等（用尺子测量）。即两者之间的距 离在钠光相干长度范围之内。
迈克尔逊干涉仪的 调节与使用
ห้องสมุดไป่ตู้克尔逊干涉仪的结构
读数
主尺
粗动手轮读数窗口 微动手轮
最后读数为：33.52246mm
迈克耳孙干涉仪光路图
M1 M 2′ p S p
b1 L1 a b
G1
a1 a2 G2 b2 M2
F
A
L2 F
当条纹为等倾条纹时，移动M2 ，相当于改变M2 和M1′之间空气薄膜的厚度，此时干涉条纹会出 现条纹“缩入”或“冒出”的现象。 “缩入”或“冒出”的条纹数与移动距离的关系：
钠光等倾干涉条纹（左上） 钠光等厚干涉条纹（右上） 白光等厚干涉条纹（左下）
等 倾 干 涉 条 纹 等 厚 干 涉 条 纹
【实验中需注意的问题】
迈克耳逊干涉仪是精密光学仪器，光学表 面不能用手触摸。调节时动作要轻缓。
为了消除螺距差（空程差），调节及测量 读数时，粗调手轮和微调鼓轮要向同一方 向转动，中途不得倒退。 区分镜面间距(d)、光程差(2d)和光程差的变 化(2△d)三个概念。
2、取下望远镜，轻微调节粗调手轮和轻 微调节倾斜调节螺旋，让经分光片反射 回来的两黑“十”字像重合。这时用肉 眼应该能看见干涉条纹。
3、轻微调节粗调手轮和轻微调节倾斜调 节螺旋，观察等倾干涉条纹（眼睛上下 左右移动时条纹不发生冒出或缩入现 象）。调节细调手轮，观察条纹是如何 随距离变化的。
4、在观察到清晰的等倾干涉条纹后，调 节细调手轮，让条纹移动50级，测量改 变的距离，通过移动的距离来计算波长。
