低压开关整定及短路电流计算方法(技术相关)
高低压开关整定
高、低压开关整定计算方法1、1140V供电分开关整定值=功率×0.67, 馈电总开关整定值为分开关整定值累加之和。
2、660V供电分开关整定值=功率×1.15，、馈电总开关整定值为分开关整定值累加之和。
3、380V供电分开关整定值=功率×2.00，、馈电总开关整定值为分开关整定值累加之和。
低压开关整定及短路电流计算公式1、馈电开关保护计算（1）、过载值计算：Iz=Ie=1.15×∑P(2)、短路值整定计算：Id≥IQe+KX∑Ie(3)、效验：K=I(2)d /I d≥1.5式中：I Z----过载电流整定值∑P---所有电动机额定功率之和Id---短路保护的电流整定值IQe---容量最大的电动机额定启动电流(取额定电流的6倍) Kx---需用系数，取1.15∑Ie---其余电动机的额定电流之和Pmax ---------容量最大的电动机I(2)d---被保护电缆干线或支线距变压器最远点的两相短路电流值例一、馈电开关整定：（1）型号：KBZ16-400，Ie=400A,Ue=660V,电源开关；负荷统计Pmax =55KW,启动电流IQe=55×1.15×6=379.5A, ∑Ie =74KW。
∑P=129KW （2）过载整定：根据公式：IZ=Ie=1.15×∑P =129×1.15=148.35A 取148A。
（3）短路整定：根据公式 Id≥IQe+KX∑Ie=379.5+1.15x74=464.6A取464A。
例二、开关整定：（1）、型号：QBZ-200，Ie=200A,Ue=660V,所带负荷：P=55KW。
（2）、过载整定：根据公式：IZ=Ie=1.15×P =1.15×55=63.25A 取65A。
井下高压开关整定：式中：K Jx -------结线系数,取1K k -------可靠系数,通常取(1.15-1.25)取1.2Ki-------电流互感器变比Kf-------返回系数,取0.8Igdz-------所有负荷电流Idz---------负荷整定电流cos￠-----计算系数0.8----1P-----------所有负荷容量U----------电网电压√3--------1.732例1；高压开关屏整定:电流互感器为50/5=10、过流继电器为GL-12，Ie=5A.按变压器容量进行整定，变压器为KBSG-315/6.I gdz=P/√3*U*cos￠=315/1.732×6×0.92=32.9AIdz= Igdz×KJx×KK /Ki×Kf =32.9×1×1.2/10×0.8 =4.94A例2；（为BGP9L-6G高爆开关）整定: 高压开关电流互感器为50/5 按变压器容量为200KVA，额定电流为19.2A根据该配电装置微机高压综合保护器说明书要求：过载电流整定为20A，短路整定为180A（一般整定为额定电流的8-10倍）。
低压系统短路电流计算和断路器整定
Copyright©博看网 . All Rights Reserved.
34
仪器仪表用户 INSTRUMENTA高供电的可靠性 [1]。因此，设计人员需合理 选择配电系统的保护装置。根据规范 [2] 并结合工程实际， 低压电动机一般装设过载保护、短路保护和接地故障保护。 由于低压断路器兼有过载和短路保护功能，目前大部分使 用断路器作为电动机的保护电器。
用于选择熔断器、设定保护值或作为校验继电保护装置灵 敏度及校验感应电动机启动的依据 [3]。因此，低压系统短 路电流计算是电气设计的重要组成部分。
低压配电系统中设置保护装置的目的是迅速检测出电 气系统、电气设备的异常状态，并予以切除，以防止事故
收稿日期：2021-03-17 作者简介：庄馨（1988-），女，山东日照人，硕士，工程师，从事石油化工装置的电气设计工作。
低压网络短路电流计算一般采用有名制。 由于低压网络远离发电系统，系统容量视为无限大电 源容量系统，短路电流交流分量不发生衰减，即预期短路 电流是由不衰减的交流分量和以初始值衰减到零的直流分 量组成，通常认为三相短路电流初始值 Ik'' 和稳态短路电流 有效值 Ik 是相等的 [3]。 1.1 三相短路电流 三相短路电流初始值 Ik'' 的计算公式如下 ：
关键词 ：短路电流 ；断路器整定 ；过电流脱扣器 ；异步电动机
中图分类号：TM74
文献标志码：A
DOI:10.3969/j.issn.1671-1041.2021.06.007 文章编号：1671-1041(2021)06-0033-05
Calculation of Current in Short-Circuit and Setting of Circuit Breaker for Low Voltage System

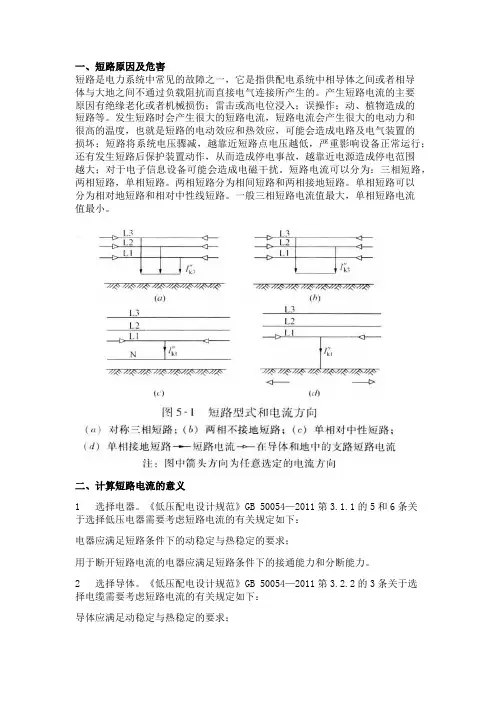

低压短路电流计算方法
一、短路原因及危害短路是电力系统中常见的故障之一，它是指供配电系统中相导体之间或者相导体与大地之间不通过负载阻抗而直接电气连接所产生的。
产生短路电流的主要原因有绝缘老化或者机械损伤；雷击或高电位浸入；误操作；动、植物造成的短路等。
发生短路时会产生很大的短路电流，短路电流会产生很大的电动力和很高的温度，也就是短路的电动效应和热效应，可能会造成电路及电气装置的损坏；短路将系统电压骤减，越靠近短路点电压越低，严重影响设备正常运行；还有发生短路后保护装置动作，从而造成停电事故，越靠近电源造成停电范围越大；对于电子信息设备可能会造成电磁干扰。
短路电流可以分为：三相短路，两相短路，单相短路。
两相短路分为相间短路和两相接地短路。
单相短路可以分为相对地短路和相对中性线短路。
一般三相短路电流值最大，单相短路电流值最小。
二、计算短路电流的意义1 选择电器。
《低压配电设计规范》GB 50054—2011第3.1.1的5和6条关于选择低压电器需要考虑短路电流的有关规定如下：电器应满足短路条件下的动稳定与热稳定的要求；用于断开短路电流的电器应满足短路条件下的接通能力和分断能力。
2 选择导体。
《低压配电设计规范》GB 50054—2011第3.2.2的3条关于选择电缆需要考虑短路电流的有关规定如下：导体应满足动稳定与热稳定的要求；3 断路器灵敏度校验。
《低压配电设计规范》GB 50054—2011第6.2.4条关于低压断路器灵敏度校验有关规定如下：当短路保护电器为断路器时，被保护线路末端的短路电流不应小于断路器瞬时或短延时过电流脱扣器整定电流的1.3倍。
4 根据 IEC60364-434.2 和IEC60364-533.2 条文中的规定，必须计算在回路首端的预期最大短路电流和回路末端的预期最小短路电流。
5 预期最大短路电流用在：断路器的分断能力；电器的接通能力；电气线路和开关装置的热稳定性和动稳定性。
6 预期最小短路电流主要用在：断路器脱扣器和熔断器灵敏度校验。
井下高、低压开关整定计算书
习水县富星煤矿井下高、低压开关整定计算说明书2016年7月1日高爆开关整定(1)、变电所3#高爆开关整定：3#高爆开关控制动力一回500KVA 变压器，额定电流为100A ，过载值有0.2～1.4倍档可选用，短路值有1.6～10倍档可选用。
3#高开所带变压器低压侧负荷：∑P e =443KW （水泵一回224KW+802采面219KW ） I Z 高=I e =θcos 3e U P ∑=443/1.732/10/0.87=29.4A式中：∑P e -------总负荷:KW I Z -------过载整定电流；A U-------电压：KV整定过载电流为0.4档，40A ，过载延时1档 ②短路保护值整定：I d ≥bK 4.1~2.1(I Qe 大/K 熔＋K x ΣI e ) =1.2×（110×1.15×5/2.3+333×1.15×0.8）÷14.5=48.11A 式中：I d -------短路电流:A K b -------电压比；AI Qe -------最大功率启动电流：A K x ΣI e ----其余设备电流之和：A 短路保护电流为1.6档，160A ③ 两相短路电流及灵敏度校验计算K=dZb dI K I 32）（=16069.01039065⨯÷⨯）（=2.26≥1.5 符合保护灵敏度要求。
(2)、变电所4#高爆开关整定：4#高爆开关控制动力二回500KVA 变压器，额定电流为100A ，过载值有0.2～1.4倍档可选用，短路值有1.6～10倍档可选用。
4#高开所带变压器低压侧负荷：∑P e =358.9KW （水泵二回222.5KW+803回风巷106.4KW+绞车硐室30KW ） I Z 高=I e =θcos 3e U P ∑=358.9/1.732/10/0.87=23.82A式中：∑P e -------总负荷:KW I Z -------过载整定电流；A U-------电压：KV整定过载电流为0.3档，30A ，过载延时1档 ②短路保护值整定：I d ≥bK 4.1~2.1(I Qe 大/K 熔＋K x ΣI e ) =1.2×（110×1.15×5/2.3+248.9×1.15×0.8）÷14.5=41.71A 式中：I d -------短路电流:A K b -------电压比；AI Qe -------最大功率启动电流：A K x ΣI e ----其余设备电流之和：A 短路保护电流为1.6档，160A ③ 两相短路电流及灵敏度校验计算K=dZb dI K I 32）（=16069.01039065⨯÷⨯）（=2.26≥1.5 符合保护灵敏度要求。
井下高、低压开关整定计算
己3钢缆皮带高压开关整定计算一． 总负荷统计：1. 钢缆皮带主电机：)(32565.0500A kw =⨯同时启动 )(3900665.05002)(1950665.0500A A kw =⨯⨯⨯=⨯⨯其它负荷660V 系统)(1380615.1200A kw =⨯⨯)(5.517615.175A kw =⨯⨯其它负荷 )(5.17215.1150A kw =⨯二． 钢缆皮带高压进线及联络开关的整定：=∞⋅-≥∑In I k N 4.12.1g )]5.17225.86(3001.92.1[)]325325(30026.52.1[+⨯++⨯ 1137.04943.0+=)(6080.0倍= 取0.6倍 200开关取0.9瞬时过电流保护整定:∞⋅-≥I k N 4.12.1d ()⎥⎦⎤⎢⎣⎡+⨯+⎥⎦⎤⎢⎣⎡⨯=∑+⋅)5.17225.86(3001.92.1)3900(30026.52.1In st in =2.966+0.1137=3.079(取3倍) 200开关=4.562 取5倍 联络开关的整定：()⎥⎦⎤⎢⎣⎡+⨯+⎥⎦⎤⎢⎣⎡∙⨯=∑∞⋅-≥5.17225.863001.92.132520026.52.14.12.1g In I k N 倍取倍5.0)(4844.01137.037.0=+=1137.04.12.1+⋅⎪⎭⎫ ⎝⎛∞⋅+≥se In I k Nd =)1137.01950(20026.52.1+⨯ =2.2243+0.1137=2.338（倍） 取3倍6#、3#高爆的整定：In I k N ∑∞⋅-≥4.12.1g 32520026.52.1⨯= )(37.0倍=倍取4.0195020026.52.1se 4.12.1d ⨯=⋅∞⋅-≥In I k N =2.22 取3倍5#、4#高爆整定 ：In I k N ∑∞⋅-≥4.12.1g =）（5.17225.862001.92.1+⨯ （倍）17.0=取0.2倍se 4.12.1d ⋅∞⋅-≥In I k N +172.5=517.5+172.5 =0.45倍 取1倍己3变电所4#高爆开关的整定一、负荷统计轨道绞车 250KW ⨯1.15=287.5A250KW ⨯1.15⨯6=1725A二、变电所4#高爆的整定（100A ）1）、过载整定=∑∞⋅-≥In I K Ng 4.12.1)300(5.287)1001.92.1(⋅⨯=0.3956倍2）、短路整定=∑+⋅∞⋅-≥)(4.12.1In st In I K Nd )201725(1001.92.1+⨯ =2.3倍己3高强皮带12#100A 开关整定一、 总负荷统计：1. 高强皮带主电机660V 132KW 4台2台一组延时启动）（A 6.18212615.1kw 132=⨯⨯⨯ 7.7106.1036.3036.303215.1kw 132=++=⨯⨯）（A辅泵电机）（A 5.1115.1kw 10=⨯ 二、 变电所12#100A 高爆开关的整定：In I k N ∑∞⋅-≥4.12.1g =5.1126.3031001.92.1+⨯⨯⨯ 7.61813187.00⨯=816.0=+⋅∞⋅-≥se 4.12.1d In I k N （In ∑）=5.116.3036.18211001.92.1++⨯⨯ 8176.2= 三、 变电所12#高爆开关的整定：In I k N ∑∞⋅-≥4.12.1g =)5.117.7106.303(1001.92.1++⨯⨯ 8.10250013187.0⨯=152.1= 取1.2+⋅∞⋅-≥se 4.12.1d In I k N （In ∑）)5.1035.114.4556.1821(1001.92.1+++⨯⨯=15.3=取4倍13040机巷供电变压器容量计算一、 负荷统计机巷一、二部2⨯150KW=300KW 13040机巷一部75KW 掘进机190KW 潜水泵3⨯5.5KW=16.5KW 水泵37KW 煤综保2.5KV A 信号综保 4KV A KW pe 62545.2375.1619075150150=+++++++=∑二、 查的《井下电工》表3掘进机掘进工作面需用系数KX=0.3-0.4 加数平均功率因数7.06.0cos -=φ三、 据（3-1）所应选的变压器容量KV AKVA kx Pe S 3577.04.0625cos =∑≥φ 现变电所4#变压器选用500KV A 移变大于357KV A 符合要求12111采面的计算一、 机巷设备布置情况：主要负荷容量，1一部皮带 2⨯75KW2二部皮带 2⨯75KW3三部皮带4*75KW4一台37KW 水泵一部皮带，由己2下部变电所供电变电所馈电开关整定:2⨯75⨯1.15⨯6=1035A 取1100A其余设备总功率KW pe 48737)754()752(=+⨯+⨯=∑二、 采取变电所和移动变电站的变压器容量 沿用需要系数法来选择，可按式（3-1）计算φcos kx pe s ∑≥ 式 （3-1） 综采工作面需用系数由式（3-2）求得ptPd kx ∑+=6.04.0 77.04877546.04.0=⨯+=kx )(4688.077.0487cos 77.0KVA pe S ==∑≥φ 可选用一台KBSGZY-500KV A 移变对机巷二、三部皮带等设备的供电三、 据《井下电工》附录.5-6.KBSG 系列干式变压器（V2N=690V ）二次侧两相电流值（A ）1d 点电缆实际长度，电缆实际长度M, 电缆计算长度M 短路点 查的ID(2) 系数1d +（M 320952-） 170M 1d 551A 1.64m m m 604170)8507032095(22+-+- 780M 2d 933A四、 机巷移变的整定：4⨯75⨯1.15⨯6+2⨯75⨯1.15+37=2280A4⨯75+2⨯75=450⨯1.15+517A400A 馈电 长时取0.9 瞬时取6倍 2160A五、 变电所8#200A 高爆开关的整定，1. 总的额定电流为517A2. 单台最大启动电流为2100A3. 其余额定电流之和为2⨯75⨯1.15+37⨯1.15=215A六、 据式：356.05172007.82.14.12.1=⨯⨯=∑∞⋅-≥In I K Ng 59.1)2152100(2007.82.1)(4.12.1=+⨯=∑+⋅∞⋅-≥IN st In I K Nd12111采面线路的计算一、 变电所5#高爆（100A ）开关的整定1、 采区计算前部运输机，2⨯250KW2⨯250⨯065=325A启动 250⨯0.65⨯6=975A采煤机200KW ⨯0.65=130A275KW ⨯0.65=179A乳化泵 200KW ⨯0.65=130后部运输机 2⨯160KW ⨯0.65=208A转载机 200KW ⨯0.65=130A2、 变电所5#高爆（100A ）开关的整定（200A ）1102002281.0)208130130179130325(10026.52.14.12.1⨯=+++++⨯⨯=∑∞⋅-≥In I K Ng 取1.4倍)130208130179130975(10026.52.1)(4.12.1+++++⨯=∑+⋅∞⋅-≥In st In I K Nd 1752002281368.0⨯= 倍997.3=为200A 开关时，过载取1.4倍 短路取2倍为100A 开关时，过载取1.4倍 短路取4倍11010采面的计算一、 机巷设备布置情况：主要负荷容量，1、 一部皮带 2⨯37KW2、 二部皮带 1140V 320KW3、 三部皮带4、 一台37KW 水泵二、一、三部皮带及37KW 水泵411KW 由现有掘进遗留的500KV A 移变供电，二部溜子320KW 由掘进遗留溜子，500KV A 移变 由机电二队改为1140V 供电，三、据《井下电工》附录5-6KBSG 系列干式变压器（V2N ）=690V 二次侧两相短路电流值（A ）电缆实际长度 电缆计算长度 短路点 查得IdA 安全系数m d d mm d 8007095200302009524322+++- 679568111141=+m 42d d 10634080 4002200 6.285.1四、 机巷移变的整定1#:4⨯75⨯1.15+2⨯37⨯1.15+37⨯1.15=473A4⨯75⨯1.15⨯6+2⨯37⨯1.15+37⨯1.15=2200A400A 馈电的整定 长延时 取0.9倍2200÷360=6.24 瞬时取6倍2#:320KW 溜子⨯0.65=208320⨯0.65⨯6=1248400A 馈电的整定： 长延时 取0.5倍1248÷200=6.24 瞬时 取7倍为便于计算 320KW ⨯1.15=3683#2*75*1.15+185*1.15=385.252*75*1.15*6+185*1.15=1247400A 馈电的整定： 长延时 取0.9倍1247÷360=3.46 瞬时 取4倍4#（160+55）*1.15=247.25160*1.15*6+55*1.15=1167400A 馈电的整定： 长延时 取0.6倍1167÷240=4.86 瞬时 取5倍五、 变电所15#高爆开关（400A ）的计算：1. 总的额定电流473+208+385+247=1313A2. 单台最大启动电流未2100A3. 其余额定电流之和为（3⨯37+208+150+185+160+55）⨯1.15=999.35A 六、 据式倍45.013134007.82.14.12.1=⨯⨯=∑∞⋅-≥In I K Ng 倍）（068.135.99921004007.82.1)(4.12.1=+⨯=∑+⋅∞⋅-≥In st In I K Nd为400A 开关时，过载取0.5倍、延时取4、9.5S 短路取最小值1.6倍11010采面线路的计算1、 己1变电所#高爆（400A ）开关的整定;1、 采面负荷计算：运输机2⨯250KW2⨯250⨯0.65=325A启动250⨯0.65⨯6=975A采煤机200KW ⨯0.65=130A275KW ⨯0.65=179A乳化泵200⨯0.65=130A转载机200KW ⨯0.65=130A2、 变电所6#高爆开关的整定（400A ）)1793130325(40026.52.1)4.12.1(+⨯+⨯=∑∞⋅-≥In I k Ng =0.509.取0.6倍延时位置3，为7.4S)1791303975(40026.52.1)(4.12.1+⨯+⨯=∑+⋅∞⋅-≥In st In I K Nd =0.88倍取小值1.6倍己3瓦斯抽放泵站的整定计算：1、 瓦斯抽放泵 200KW ⨯1.15⨯6=1380A其余负荷20A2、 己3上部变电所5#高爆200开关的整定1、高爆开关过载电流的整定 In I k Ng ∑∞⋅-≥)4.12.1()2015.1200(2001.92.1+⨯⨯= =0.000659⨯250 =0.16取0.2倍2、瞬时过电流保护整定)2015.1200(2001.92.1)(4.12.1+⨯⨯=∑+⋅∞⋅-≥In st In I K Nd =0.97倍取1.6倍3、 己3上部变点所10#高爆100A 开关的整定 )30015.1200(1001.92.1)4.12.1(+⨯⨯=∑∞⋅-≥In I k Ng =0.69倍取0.8倍)300615.1200(1001.92.1)(4.12.1+⨯⨯⨯=∑+⋅∞⋅-≥In st In I K Nd =2.2倍取3倍11071采面的供电计算一、 机巷设备布置情况主要负荷容量：1、一部皮带4⨯75KW 1200M2、二部皮带4⨯75KW 650M二、由于一部皮带长度为1200M 选用2台KBSG2Y-500KV A 移变对机巷一、二不皮带等设备进行供电三、据《井下电工》附录5-6KBSG 系列干式变压器（V2N=690V ）二次侧两相短路电流值 d1点电缆实际长度电缆实际长度 电缆计算长度 短路点查的值 整定电流 整定系数)65070()8095()8095()8095(2232221-+------d d d6424621805044624250425042=+=+++4321d d d d1126141853235323400/400400/4002000/22002000/22008.2/8.25.3/4.26.2/4.26.2/4.2四、机巷移变的整定1#移变400馈电的整定AA 34515.175********.1754=⨯⨯=⨯⨯⨯ 长延时取0.9倍 瞬时取6倍2#移变同1#移变五、变电所10#300A 高爆开关的整定1、总的额定电流为：730402345=+⨯2、单台最大启动电流为：2100A3、其余额定电流之和为：A 38540345=+ 据式：7303007.82.1)4.12.1(⨯⨯=∑∞⋅-≥In I k Ng=0.34倍)3852070(3007.82.1)(4.12.1+⨯=∑+⋅∞⋅-≥In st In I K Nd =1.12倍过载去0.4倍延时取4 瞬时取最小值1.6倍 六、变电所9#高爆（400A ）开关的整定 1、采面主要负荷：前部运输机，2⨯250KW2⨯250⨯065=325A启动 500⨯0.65⨯6=1950A 后部运输机、2⨯110KWAIn 14365.01102=⨯⨯=采煤机300KW ⨯0.65=195A 375KW ⨯0.65=243.75A 乳化泵 200KW ⨯0.65=1302、变电所9#高爆（400A ）开关的整定：59.0)13014375.243195325(40026.52.14.12.1=++++⨯⨯=∑∞⋅-≥In I K Ng取0.6倍)13014375.2431951950(40026.52.1)(4.12.1++++⨯=∑+⋅∞⋅-≥In st In I K Nd75.2661000570342.0⨯= 倍518.1=为400A 开关时，过载取0.6倍 、延时取3、短路取1.6倍己4大巷照明综保的整定1、 照明综保的短路保护整定2、 根据找灯30M1台20W 巷道长800M 应安装26台，总功率为690W=0.69KW电压为127V I=20/127=0.15 0.15⨯26=4.09A熔体选择AA KVA Ir IeIQeIr 4.209.45.28.145.28.1=+-=∑+-=取10A3、 据《煤矿井下电工手册》第5章表（13-1-14）查的电缆换算每500米短路电流为20A倍熔体短路电流安全系数5.121020≥===P I根据以上计算：照明综保干线选用24电缆，最远可供电约为600米11071机巷二部皮带补充计算己2二部皮带整定为2200A 大于安全系数1.5倍两相短路电流不得小于3300A 采用两趟低压电缆并联运行一趟270。
煤矿井下低压设备整定计算书
低压开关整定计算原则1、馈电开关保护(电子式)计算 （1）、过载值计算：I e =1.15×∑P (2)、短路值整定计算：I d ≥I Q e+Kx ∑Ie(3)效验：K=d(2)Isc ≥1.5式中：I Z ----过载电流整定值∑P---所有电动机额定功率之和I d ---短路保护的电流整定值I Q e---容量最大的电动机的额定启动电流 Kx---需用系数，取1∑I e ---其余电动机的额定电流之和Isc (2)---被保护电缆干线或支线距变压器最远点的两相短路电流值1.5---保护装置的可靠动作系数两相短路电流查表计算方法供电系统图上要在距离馈电开关每个负荷侧分支线路的最远端标出两相短路电流，用来计算馈电开关短路保护可靠性系数。
馈电开关短路整定值Iz 、馈电开关负荷侧最远端两相短路电流)2(dI要满足)2(dI /Iz ≥1.5，若不满足条件，要采取措施进行整改。
两相短路电流查表计算方法：1、对从移变低压侧至每个馈电开关的负荷侧最远端所有电缆进行长度折算，比如：共有电缆四根，规格型号分别为：①3×70+1×25mm2-400m；②3×50+1×25mm2-200m③3×35+1×16mm2-200m④3×25+1×10mm2-80m。
⑴对①3×70+1×25mm2-400m进行折算，3×70+1×25mm2 电缆折算系数为0.73，400×0.73=192m。
⑵对②3×50+1×25mm2-200m进行折算，3×70+1×25mm2 电缆折算系数为1.0，200×1.0=200m。
⑶对③3×35+1×16mm2-200m进行折算，3×35+1×16mm2 电缆折算系数为1.37，200×1.37=274m。
220V低压配电柜整定计算书(综保整定计算)
220V低压配电柜整定计算书(综保整定计
算)
一、工程概述
该文档旨在进行220V低压配电柜的整定计算，特别是综保整
定计算。
二、整定计算方法
根据综保整定的要求，我们采用以下计算方法：
1. 确定负荷参数：确定需要供电的负荷参数，包括电流、功率
因数等。
2. 计算总电流：根据负荷参数计算总电流的大小。
3. 确定电源容量：根据总电流和负荷参数确定所需的电源容量。
4. 确定电缆尺寸：根据电源容量和安装条件确定电缆的尺寸。
5. 计算短路电流：根据负荷参数和电缆尺寸计算短路电流的大小。
6. 根据短路电流确定保护设备：根据短路电流的大小选择合适
的保护设备，如断路器、熔断器等。
三、计算示例
以下是一个简单的计算示例：
1. 负荷参数：
- 电流：30A
- 功率因数：0.9
2. 总电流计算：
总电流 = 电流 / 功率因数 = 30A / 0.9 = 33.33A
3. 电源容量：
假设我们选择一个50A的电源容量。
4. 电缆尺寸：
根据电源容量和安装条件，确定适合的电缆尺寸。
5. 短路电流计算：
根据负荷参数和电缆尺寸，计算短路电流的大小。
6. 保护设备选择：
根据短路电流的大小选择合适的保护设备。
四、结论
根据综保整定计算的方法和示例，我们可以得出合适的220V 低压配电柜整定计算结果。
以上是对220V低压配电柜整定计算的简要描述，请根据实际情况进行具体计算。
低压总断路器短路保护整定计算方法详细解析
低压总断路器短路保护整定的计算方法，想必从事电气行业多年的电气人员来说再熟悉不过，但是对于一个电气初学者或刚刚工作两三年的人来说就可能一脸懵了。
低压断路器是低压电网中一种重要的保护与控制电器，能够关合，承载和开断正常回路条件下的电流，并能关合，在规定的时间内承载和开断异常回路条件(包括短路条件)下的电流。
随着用电需求的不断增大，处于电力系统末端起保护作用的低压断路器的用量逐年增加，低压断路器除了具有接通，分断电路的功能外，还具有短路保护，漏电保护，过载保护等功能，其中，短路保护又称为瞬动保护。
而整定值是断路器的脱扣器整定电流，一般我们选择断路器的额定电流，也就是脱扣器的额定电流。
整定电流所指的是断路器瞬时脱扣器整定电流倍数，一般配电用10倍额定电流，保护电机用12倍额定电流。
脱扣器的整定电流值肯定大，因为它要起到保护的作用，当电流短路时电流非常大，要瞬间脱扣（也有延时类型的）。
那么低压总断路器短路保护整定计算方法是什么呢？下面本文就给大家详细地介绍一下。
民用建筑中，10/0.4kV变电所的低压总断路器的短路保护需要如何整定，才能避免出现越级跳闸呢?低压总进线断路器通常都带有三段保护功能，即过载长延时(L)、短路短延时(S)和短路瞬时保护（I），那么当下级某个出线回路出现三相短路时;低压总进线断路器的短路瞬时保护（I）会不会出现越级跳闸，即下级出线回路的三相短路电流较大，超过了低压总进线断路器短路瞬时保护（I）的整定值。
低压总进线断路器瞬动脱扣器越级动作而使其短路短延时(S)不起作用，这样将导致大面积停电，从而引起较大停电事故。
【消防泵出线回路进行三相短路电流的计算】:某住宅工程10/0.4kV变电所的消防泵回路在变电所低压柜内和消防泵控制柜进线处发生三相短路的情况进行计算，该变电所变压器容量为630kVA，低压总进线断路器短路瞬时保护（I）整定为9.5kA，其下级消防泵回路断路器短路瞬时保护整定值为4kA。
短路电流计算方法
一.概述供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏,同时使网络内的电压大大降低,因而破坏了网络内用电设备的正常工作.为了消除或减轻短路的后果,就需要计算短路电流,以正确地选择电器设备、设计继电保护和选用限制短路电流的元件.二.计算条件1.假设系统有无限大的容量.用户处短路后,系统母线电压能维持不变.即计算阻抗比系统阻抗要大得多.具体规定: 对于3~35KV级电网中短路电流的计算,可以认为110KV及以上的系统的容量为无限大.只要计算35KV及以下网络元件的阻抗.2.在计算高压电器中的短路电流时,只需考虑发电机、变压器、电抗器的电抗,而忽略其电阻;对于架空线和电缆,只有当其电阻大于电抗1/3时才需计入电阻,一般也只计电抗而忽略电阻.3. 短路电流计算公式或计算图表,都以三相短路为计算条件.因为单相短路或二相短路时的短路电流都小于三相短路电流.能够分断三相短路电流的电器,一定能够分断单相短路电流或二相短路电流.三.简化计算法即使设定了一些假设条件,要正确计算短路电流还是十分困难,对于一般用户也没有必要.一些设计手册提供了简化计算的图表.省去了计算的麻烦.用起来比较方便.但要是手边一时没有设计手册怎么办?下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法.在介绍简化计算法之前必须先了解一些基本概念.1.、主要参数Sd三相短路容量(MVA)简称短路容量校核开关分断容量Id三相短路电流周期分量有效值(KA)简称短路电流校核开关分断电流和热稳定IC三相短路第一周期全电流有效值(KA) 简称冲击电流有效值校核动稳定ic三相短路第一周期全电流峰值(KA) 简称冲击电流峰值校核动稳定x电抗(Ω)其中系统短路容量Sd和计算点电抗x 是关键.2、.标么值计算时选定一个基准容量(Sjz)和基准电压(Ujz).将短路计算中各个参数都转化为和该参数的基准量的比值(相对于基准量的比值),称为标么值(这是短路电流计算最特别的地方,目的是要简化计算).(1)基准基准容量Sjz =100 MVA基准电压UJZ规定为8级. 230, 115, 37, 10.5, 6.3, 3.15 ,0.4, 0.23 KV 有了以上两项,各级电压的基准电流即可计算出,例: UJZ (KV)3710.56.30.4因为S=1.73*U*I 所以IJZ (KA)1.565.59.16144(2)标么值计算容量标么值S* =S/SJZ.例如:当10KV母线上短路容量为200 MVA时,其标么值容量S* = 200/100=2.电压标么值U*= U/UJZ ; 电流标么值I* =I/IJZ3、无限大容量系统三相短路电流计算公式短路电流标么值: I*d = 1/x* (总电抗标么值的倒数).短路电流有效值: Id= IJZ* I*d=IJZ/ x*(KA)冲击电流有效值: IC = Id *√1+2 (KC-1)2 (KA)其中KC冲击系数,取1.8所以IC =1.52Id冲击电流峰值: ic =1.41* Id*KC=2.55 Id (KA)当1000KVA及以下变压器二次侧短路时,冲击系数KC ,取1.3这时:冲击电流有效值IC =1.09*Id(KA)冲击电流峰值: ic =1.84 Id(KA)掌握了以上知识,就能进行短路电流计算了.公式不多,又简单.但问题在于短路点的总电抗如何得到?例如:区域变电所变压器的电抗、输电线路的电抗、企业变电所变压器的电抗,等等.一种方法是查有关设计手册,从中可以找到常用变压器、输电线路及电抗器的电抗标么值.求得总电抗后,再用以上公式计算短路电流; 设计手册中还有一些图表,可以直接查出短路电流.下面介绍一种“口诀式”的计算方法,只要记牢7句口诀,就可掌握短路电流计算方法. 4．简化算法【1】系统电抗的计算系统电抗，百兆为一。
井下低压供电短路电流及开关整定计算
井下低压供电短路电流及开关整定计算背景在煤矿等井下工作场所中，电力供应系统的稳定运行对生产安全和效率至关重要。
而低压供电系统的短路电流及开关整定则是保证系统稳定运行的关键之一。
低压供电系统低压供电系统是指额定电压不超过1000V的电力供应系统。
其主要组成部分包括配电变压器、进线柜、配电柜及安全开关等元器件。
短路电流短路电流指电路中出现短路时，通过电路的最大电流值。
其大小直接影响着电气设备的选择及保护。
计算方法1.计算出每一级接口的短路电流，逐级递推至源端，求得最终短路电流；2.通过短路电流计算出所需的保险丝、熔断器等保护装置的额定电流值；3.根据保护装置的额定电流值来选定开关的额定电流值。
计算公式短路电流的计算公式如下：$$ I_{k,min} = \\frac{U_{k}}{Z_{k}}\\times Z_{i} $$其中，I k,min为第k级接口处的最小对称短路电流（A）；U k为第k级接口额定电压（V）；Z k为第k级接口等效阻抗（Ω）；Z i为由k级接口到i级接口的等效（阻、抗、感）阻抗（Ω）。
开关整定开关整定是指使开关在保护系统中有良好的协调功能并满足故障保护需求的一系列技术措施。
其目的是在短时间内使所在电路迅速地脱离故障电路，以保护电器设备的正常运行。
整定原则在进行开关整定时，需要遵循以下原则：1.整定值正常情况下应小于额定电流；2.整定因素应能反映电路的故障情况；3.各保护元件整定应相互协调，以避免“重叠”或“漏保”等情况出现；4.整定后应进行试验，以验证其准确性。
开关整定计算开关整定的计算方法如下：$$ T = k\\times I^{m-1} $$其中，T为开关的动作时间（s）；k为常数；I为短路电流（A）；m为指数。
数值可以根据所选用的保护器系列确定。
如在选择Siemens的SICAM SR系列时，可以根据确定的参数值来计算出开关整定的数值。
结论低压供电系统的稳定运行对于各类生产场所来说至关重要。
采区井下高、低压开关整定值
采二区井下1500变电所整定值计算第一节 高压部分额定电流的计算方法:第一种:查书或从设备名牌上得出。
.第二种:通过计算方法可得:Ie=Pe/1.732UeCOS Ф（COS Ф取0.85）一、3#高爆 Ige=100A 带1#干变：主风机专线（△Pe=805KW ，Ie=842A ） 3#高爆负荷表：3#高爆整定值：两相短路电流计算：变压器二次侧电压为690V ，容量800KVA ，型号KBSG-800/0.69，系统容量为100MVA 计算。
1、查《煤矿井下供电的三大保护细则》附录二表1得，系统电抗Xx=0.0048Ω 电缆型号MYJV22-3×50-35m Lg=0.035Km （其电阻、电抗忽略不计） 2、变压器电阻、电抗：Rb=0.0038Ω Xb=0.0324Ω ∑R= Rb=0.0038Ω∑X=Xb+X X =0.0324+0.0048=0.0423Ω）（2d I =Ue/（222）（）（∑∑+X R ）=9226A 3、过载保护整定:代入公式1:IZ1= K1ΣIe/Kf/Kb=1.2×842/0.85/14.5=82An1=82/100＝0.82 取0.8（高爆过载电流整定倍数取0.8倍,即为IZ1= 80A ，时限取3S ） 4、短路保护整定:代入公式2:IZ2=(K2×ΣIe) /Kb =（6×842）/14.5 =328A代入公式3：n2=IZ2/Ige =3.28取3（高爆短路电流整定倍数取3倍，即为IZ2= 300A ） 5、效验灵敏度系数：Km=）（2d I / K b I z2=9226/(14.5×300)=2.1>1.2 所以,满足要求。
二、4#高爆 Ige=100A 带2#干变：备用风机专线（△Pe =810KW ，Ie=847A ）因此，整定值与3#高爆一致，即:过流保护整定：IZ1=80A ，时限取3S ；短路保护整定: IZ2=300A 。
低压整定计算
井下低压开关继电保护整定汇总表井下低压电网继电保护整定计算书一、整定计算原则及方法1、短路电流的计算方法第一条、选择短路保护装置的整定电流时，需计算两相短路电流值，可按公式(1)计算：22)2()()(21X R U Nd ∑+∑=22122//X X K X X X R R K R R B bx b B +++=∑++=∑式中 2d I ——两相短路电流，A ；∑R 、∑x ——短路同路内一相电阻、电抗值的总和，Ω； Xx ——根据三相短路容量计算的系统电抗值，Ω； R 1、X 1——高压电缆的电阻、电抗值，Ω；K b ——矿用变压器的变压比，若一次电压为10000V ，二次电压为400 V 、690 V. 1 200V 时，则变比依次为25．14.5、8 3；当一次电压为3 000V ，二次电压 为400V 时，变压比为7.5iR b 、X b ——矿用变压器的电阻、电抗值，Ω R 2、X 2。
——低压电缆的电阻、电抗值．Ω；U N ——变压器二次侧的额定电压，对于380 V 网路，U N 以400 V 计算；对于660 V 网路，U N 以690 V 计算；对于l140 V 网路，U N 以1200 V 计算；对于127 V 网路，U N 以133 V 计算。
利用公式(1)计算两相短路电流时，不考虑短路电流周期分量的衰减，短路回路的接触电阻和电弧电阻世忽略不计。
计算三相短路电流值，可按公式(2)计算式中)3(d I ——三相短路电流，A 。
笫2条两相短路电流还可以利用计算图（表）查出。
此时可根据变压器的容量、短路点至变匪器的电缆换算长寅及系统电抗、高压电缆的折算长度，从表中查出。
电缆的换算长度可根据电缆的截面、实际长度，可以用公式(3)计算得出。
L H = K 1L 3+K 2L 2+…+K n L n +L x +K g L g (3) 式中L H 电缆总的换算长度，m,K,、K 2、…、K n 。
低压断路器的选择与低压短路电流计算
低压断路器分断能力的选择和低压短路电流计算赵庆贤鞍山冶金设计研究院摘要：通过对影响低压主母线上短路电流的各种因素的分析与具体计算，找出影响短路电流的主要因素，进而得出简化计算办法。
同时根据计算得出的三相短路电流周期分量和短路冲击电流值，合理选择断路器的分断能力。
关键字：短路电流；分断能力；电力系统的短路电流计算是电气设计中的主要文件之一。
通过计算，获取系统的短路数据，为高压电气设备的选择：如，高压断路器、高压隔离开关、电流互感器选择等提供了依据。
同时，也是继电保护整定的主要依据。
而上述主要针对高压系统的短路计算书，因为对低压系统的特殊性质没有全面包含，因而不能直接用来选择低压断路器。
本文结合国外某矿山项目的设计，阐述低压短路电流计算在低压断路器选型上的应用。
1 低压短路电流的计算1.1依据某矿山项目的设计，截取其中一段线路的计算结果 (见表1)及计算用线路图（见图1），两者都表明，上述计算中对于415V的计算，指的是6.6KV/0.415KV 变压器的二次出口，而不是低压主母线。
换言之，影响低压主母线上短路电流的许多因素，上述计算中没有予以考虑。
例如：变压器二次出线电缆（或母线）阻抗，低压受电断路器的阻抗，低压隔离开关的阻抗、低压主母线阻抗，等。
K 3 P o i n t C o n v e rt t o 3 3 k V Ik1.max.c334.65 1.666 1003.5950.4630.4631.1820.704图1:计算电路图1.2另外，在电力系统的高压短路电流计算中，通常不计及各种元件的电阻。
而在低压短路计算时，元件电阻的影响，不能忽略。
1.3根据规范：验算电器在短路条件下的通断能力，应采用安装处预期短路电流周期分量的有效值，当短路点附近所接电动机额定电流之和超过短路电流的1%时，应计入电动机反馈电流的影响。
在高压短路电流计算中，一般没有考虑低压电动机反馈电流的影响。
1.4低压短路电流的计算：1）系统阻抗：Xx = Ue*Ue*1000/Sdx =1.12mΩXx=系统阻抗；Ue=0.433Kv；Sdx=系统短路容量或变压器高压侧短路容量；Sdx =168MVA(根据短路电流计算结果)。
整定计算细则
华西煤业整定计算细则编制：校对：审核：2017目录煤矿井下低压电网短路保护装置的整定细则 (3)第一章一般规定 (5)第一节短路电流的计算方法 (5)第二节短路保护装置 (6)第二章电缆线路的短路保护 (6)第一节过电流保护的整定 (6)第二节电子保护器的电流整定 (7)第三节熔断器熔体额定电流的选择 (7)第三章变压器的保护 (8)第四章管理制度 (9)第五章各种技术参数 (10)第一章一般规定第一节短路电流的计算方法第1条选择短路保护装置的整定电流时，需计算两相短路电流值，可按公式(1)计算：利用公式(1)计算两相短路电流时，不考虑短路电流周期分量的衰减，短路回路的接触电阻和电弧电阻也忽略不计。
若需计算三相短路电流值，可按公式(2)计算：第2条两相短路电流还可以利用计算图(表)查出。
此时可根据变压器的容量、短路点至变压器的电缆换算长度及系统电抗、高压电缆的折算长度，从表中查出。
电缆的换算长度可根据电缆的截面、实际长度，可以用公式(3)计算得出。
式中 L H---电缆总的换算长度，m；K1、K2。
K n、----换算系数，各种截面电缆的换算系数可以差得；L1 、L2、。
L n-----各电缆的实际长度，m;Li------系统电抗的换算长度，m;K g------10KV 电缆折算至低压侧的换算系数；Lg-----10KV 电缆的实际长度，m;电缆的换算长度，是根据阻抗相等的原则将不同截面和长度的高、低压电缆换算到标准截面的长度，在380 V、660 v、1140 V系统中，以50 mm2为标准截面；在l27 V系统中，以4mm2为标准截面。
电缆的芯线电阻值选用芯线允许温度65℃时的电阻值；50mm2标准截面的电缆芯线的电抗值按0．081Ω／km计算；线路的接触电阻和电弧电阻均忽略不计。
第二节短路保护装置第3条馈出线的电源端均需加装短路保护装置。
低压开关应具备短路、过负荷、单相断线的保护装置。
短路计算
煤矿井下低压电网短路保护装置的整定细则第一章一般规定第一节短路电流的计算方法第1条选择短路保护装置的整定电流时，需计算两相短路电流值，可按公式（1）计算式中Id(2)——两相短路电流，A；∑R、∑X——短路回路内一相电阻、电抗值的总和，Ω；Xx——根据三相短路容量计算的系统电抗值，Ω；R1、X1——高压电缆的电阻、电抗值，Ω；Kb——矿用变压器的变压比，若一次电压为6000V，二次电压为400、690、1200V时，变比依次为15、8.7、5；当一次电压为3000V，二次电压为400V时，变压比为7.5；Rb、Xb——矿用变压器的电阻、电抗值，Ω；R2、X2——低压电缆的电阻、电抗值，Ω；Ue——变压器二次侧的额定电压，对于380V网路，Ue以400V计算；对于660V网路，Ue以1200V计算；对于127V网路，Ue以133V计算。
利用公式（1）计算两相短路电流时，不考虑短路电流周期分量的衰减，短路回路的接触电阻和弧电阻也忽略不计。
若需计算三相短路电流值，可按公式（2）计算：Id(3) =1.15Id(2) （2）式中Id(3) ——三相短路电流，A。
第2条两相短路电流还可以利用计算图（或表）查出。
此时可根据变压器的容量、短路点至变压器的电缆换算长度及系统电抗、高压电缆的折算长度，从图或表中查出。
电缆的换算长度可根据的电缆的截面、实际长度，从表中直接查到，也可以用公式（3）计算得出。
LH=K1L1+K2L2+……+KnLn+Lx+KgLg式中LH——电缆总的换算长度，m；K1、K2……Kn——换算系数，各种截面电缆的换算系数，可从表中查得；L1、L2……Ln——各段电缆的实际长度，m；Lx——系统电抗的换算长度，m；Kg——6KV电缆折算至低压侧的换算系数；Lg——6KV电缆的实际长度，m。
电缆的换算长度，是根据阻抗相等的原则将不同截面和长度的高、低压电缆换算到标准截面的长度，在380V、660V、1140V系统中，以50mm2作为标准截面；在127V系统中，以4mm2作为标准截面。
低压开关整定计算
开关整定计算说明书############################################################################### 计算公式及参数：开关正常工作负荷电流计算：ϕcos 3⨯⨯∑⨯=∑e e x e U P K I ；e P ∑：负荷功率（KW ）；通过开关最大负荷电流计算：e x qe e I K I I ∑⨯+=∑(A)；x K ：需用系数； 通过熔断器最大负荷电流e x relqe e I K K I I ∑⨯+=∑；rel K ：可靠系数；通过变压器高馈最大负荷电流bex qe e K I K I I ∑⨯+=∑；b K ：变压器变比；过负荷整定计算：()dz d s I n I K ⨯=2min；短路保护整定计算：()dz d s I I K 2min =；ϕcos ：功率因数；e U ：工作电压；()2m in d I ：两相短路电流；s K ：灵敏度系数；z I ：保护整定值。
该公式来源于《煤矿井下供电的三大保护细则》第6-10页。
1、开关变压器低馈开关的保护整定计算与校验：过负荷保护：e rel z I K I ∑⨯==1×131.38= 131.38（A ）；刻度整定值取为250（A ）； 短路保护：e x qe e I K I I ∑⨯+=∑=571.988 +0.7×64.647= 617.24 A ； 短路保护刻度整定值取为2150(A)；短路保护整定计算：()dzds I I K 2min ==4500.522150 = 2.09>1.5；校验结果：合格。
2、开关11#的保护整定计算与校验：通过开关负荷电流：e I ∑= 315×0.7×1=220.5 (A)；过负荷保护：e rel z I K I ∑⨯==1×220.5= 220.5（A ）；刻度整定值取为220（A ）； 短路保护：e x qe e I K I I ∑⨯+=∑=672 +0.7×108.5= 747.95 A ； 短路保护刻度整定值取为750(A)；短路保护整定计算：()dzds I I K 2min ==924.48750 = 1.23<1.5；校验结果：不合格。
低压开关整定及短路电流计算方法
高、低压开关整定计算方法：1、 1140V 供电分开关整定值=功率×0.67, 馈电总开关整定值为分开关整定值累加之和。
2、 660V 供电分开关整定值=功率×1.15，、馈电总开关整定值为分开关整定值累加之和。
3、 380V 供电分开关整定值=功率×2.00，、馈电总开关整定值为分开关整定值累加之和。
低压开关整定及短路电流计算公式1、馈电开关保护计算（1）、过载值计算：I Z =I e =1.15×∑P(2)、短路值整定计算：I d ≥I Qe +K X ∑I e(3)、效验：K=d d I I )2(≥1.5 式中：I Z ----过载电流整定值∑P---所有电动机额定功率之和I d ---短路保护的电流整定值I Qe ---容量最大的电动机额定启动电流(取额定电流的6倍)K X ---需用系数，取1.15∑I e ---其余电动机的额定电流之和P max ---------容量最大的电动机I (2)d ---被保护电缆干线或支线距变压器最远点的两相短路电流值例一、馈电开关整定：（1）型号：KBZ16-400，Ie=400A,Ue=660V,电源开关；负荷统计P max=55KW,启动电流I Qe=55×1.15×6=379.5A, ∑I e =74KW。
∑P=129KW（2）过载整定：根据公式：I Z=I e=1.15×∑P =129×1.15=148.35A取148A。
（3）短路整定：根据公式 I d≥I Qe+K X∑I e=379.5+1.15x74=464.6A取464A。
例二、开关整定：（1）、型号：QBZ-200，Ie=200A,Ue=660V,所带负荷：P=55KW。
（2）、过载整定：根据公式：I Z=I e=1.15×P=1.15×55=63.25A 取65A。
井下高压开关整定：式中：K Jx -------结线系数,取1K K -------可靠系数,通常取(1.15-1.25)取1.2K i-------电流互感器变比K f-------返回系数,取0.8Igdz-------所有负荷电流Idz---------负荷整定电流cos￠-----计算系数0.8----1P-----------所有负荷容量U----------电网电压√3--------1.732例1；高压开关屏整定:电流互感器为50/5=10、过流继电器为GL-12，Ie=5A.按变压器容量进行整定，变压器为KBSG-315/6.Igdz=P/√3*U*cos￠=315/1.732×6×0.92=32.9AIdz= Igdz×K Jx×K K /K i×K f=32.9×1×1.2/10×0.8=4.94A例2；（为BGP9L-6G高爆开关）整定:高压开关电流互感器为50/5按变压器容量为200KVA，额定电流为19.2A根据该配电装置微机高压综合保护器说明书要求：过载电流整定为20A，短路整定为180A（一般整定为额定电流的8-10倍）。
煤矿井下高低压整定
煤矿井下低压电网短路保护装置的整定细则第一节短路电流的计算方法第1条选择短路保护装置的整定电流时，需计算两相短路电流值，可按公式(1)计算：电缆电阻（电抗）值=电缆长度×每公里电阻（电抗）值利用公式(1)计算两相短路电流时，不考虑短路电流周期分量的衰减，短路回路的接触电阻和电弧电阻也忽略不计。
若需计算三相短路电流值，可按下公式计算：三相短路电流值=1.15倍两相短路电流值第二节短路保护装置第3条馈出线的电源端均需加装短路保护装置。
低压电动机应具备短路、过负荷、单相断线的保护装置。
第4条当干线上的开关不能同时保护分支线路时，则应在靠近分支点处另行加装短路保护装置。
第5条各类短路保护装置均应按本细则进行计算、整定、校验，保证灵敏可靠，不准甩掉不用，并禁止使用不合格的短路保护装置。
第二章电缆线路的短路保护第一节电磁式过电流继电器的整定第6条 1200V及以下馈电开关过电流继电器的电流整定值，按下列规定选择。
1．对保护电缆干线的装置按公式(4)选择：2．对保护电缆支线的装置按公式(5)选择：目前某些隔爆磁力起动器装有限流热继电器，其电磁元件按上述原则整定，其热元件按公式(7)整定。
煤矿井下常用电动机的额定起动电流和额定电流可以从电动机的铭牌或技术资料中查出，并计算出电动机的额定起动电流近似值。
对鼠笼式电动机，其近似值可用额定电流值乘以6；对于绕线型电动机，其近似值可用额定电流值乘以1．5；当选择起动电阻不精确时，起动电流可能大于计算值，在此情况下，整定值也要相应增大，但不能超过额定电流的2．5倍。
在起动电动机时，如继电器动作，则应变更起动电阻，以降低起动电流值。
对于某些大容量采掘机械设备，由于位处低压电网末端，且功率较大，起动时电压损失较大，其实际起动电流要大大低于额定起动电流，若能测出其实际起动电流时，则公式(4)和公式(5)中I QN应以实际起动电流计算。
第7条按第6条规定选择出来的整定值，还应用两相短路电流值进行校验，应符合公式(6)的要求：若线路上串联两台及以上开关时(其间无分支线路)，则上一级开关的整定值，也应按下一级开关保护范围最远点的两相短路电流来校验，校验的灵敏度应满足1．2～1．5的要求，以保证双重保护的可靠性。
低压开关整定
负荷整定计算书翟沟煤矿机电运输科2011年5月开关KBZ-400整定，井下总开关，额定电流400A，所带负荷ΣP=176.9KW，开关过载整定为拨盘整定（1-99）×4A，短路整定为拨盘整定（1-99）×40A。
①过载值整定：I z=ΣI e=176.9×1.15=203.4A整定过载电流为200A，过载拨盘调到50位②短路值整定：I d=I Qe+ΣI e=110×1.15×7+66.9×1.15=962.5A整定短路电流为960A，短路拨盘调到24位③两相短路电流及灵敏度校验计算K=d dII)2(≥1.5经查表dI)2(=1915AK=2.0>1.5符合保护灵敏度要求开关QBZ-200整定，一号大泵开关，额定电流200A，所带负荷110KW。
I Z=110×1.15=126.5A 整定到130A开关QBZ-200整定，二号大泵开关，额定电流200A，所带负荷110KW。
I Z=110×1.15=126.5A 整定到130A开关QBZ-200整定，三号大泵开关，额定电流200A，所带负荷110KW。
I Z=110×1.15=126.5A 整定到130A开关QBZ-80整定，刮板机开关，额定电流80A，所带负荷22KW。
I Z=22×1.15=25.3A 整定到30A开关QBZ-80整定，绞车开关，额定电流80A，所带负荷11.4KW。
I Z=11.4×1.15=13.1A 整定到13A开关QBZ-80整定，潜水泵开关，额定电流80A，所带负荷4KW。
I Z=4×1.15=4.6A 整定到6A开关QBZ-200整定，探水钻开关，额定电流200A，所带负荷7.5KW。
I Z=7.5×1.15=8.6A 整定到9A开关QBZ-2*120整定，风机开关，额定电流120A，所带负荷22KW。
低压电网短路保护装置的整定细则
煤矿井下低压电网短路保护装置的整定细则煤矿井下低压电网短路保护装置的整定细则第一章一般规定第一节短路电流的计算方法第1 条选择短路保护装置的整定电流时，需计算两相短路电流值，可按公式（1 ）计算：式中I d（2）——两相短路电流，A；ER＞刀X――短路回路内一相电阻、电抗值的总和，Q;X X――根据三相短路容量计算的系统电抗值，Q；R1、X1——高压电缆的电阻、电抗值，Q；K b――矿用变压器的变压比，若一次电压为6000V，二次电压为400、690、1200V时，变比依次为15、8.7、5;当一次电压为3000V，二次电压为400V时，变压比为7.5；R b、X b――矿用变压器的电阻、电抗值，Q；R2、X2 ------ 低压电缆的电阻、电抗值，Q；U e ---- 变压器二次侧的额定电压，对于380V网路，U e以400V计算；对于660V网路，U e以1200V计算；对于127V网路，U e以133V计算。
利用公式（1 ）计算两相短路电流时，不考虑短路电流周期分量的衰减，短路回路的接触电阻和弧电阻也忽略不计。
若需计算三相短路电流值，可按公式（2）计算：I d（3）=1.15I d（2）（2）式中I d（3）――三相短路电流，A。
第2 条两相短路电流还可以利用计算图（或表）查出。
此时可根据变压器的容量、短路点至变压器的电缆换算长度及系统电抗、高压电缆的折算长度，从图或表中查出。
电缆的换算长度可根据的电缆的截面、实际长度，从表中直接查到，也可以用公式（3）计算得出。
LH=K 1L1+K2L2+……+K n L n + L x+K g L g式中LH电缆总的换算长度，m ；K1、K2……K n――换算系数，各种截面电缆的换算系数，可从表中查得；L1、L2……L n ――各段电缆的实际长度，m ；L x ――系统电抗的换算长度，m；K g——6KV电缆折算至低压侧的换算系数；L g 6KV电缆的实际长度，m。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高、低压开关整定计算方法：
1、 1140V 供电分开关整定值=功率×0.67, 馈电总开
关整定值为分开关整定值累加之和。
2、 660V 供电分开关整定值=功率×1.15，、馈电总开关
整定值为分开关整定值累加之和。
3、 380V 供电分开关整定值=功率×2.00，、馈电总开
关整定值为分开关整定值累加之和。
低压开关整定及短路电流计算公式
1、馈电开关保护计算
（1）、过载值计算：I Z =I e =1.15×∑P
(2)、短路值整定计算：I d ≥I Qe +K X ∑I e
(3)、效验：K=d d I I )2(
≥1.5 式中：I Z ----过载电流整定值
∑P---所有电动机额定功率之和
I d ---短路保护的电流整定值
I Qe ---容量最大的电动机额定启动电流(取额定电流的6倍)
K X ---需用系数，取1.15
∑I e ---其余电动机的额定电流之和
P max ---------容量最大的电动机
I (2)
d ---被保护电缆干线或支线距变压器最远点的两相短路
电流值
例一、馈电开关整定：
（1）型号：KBZ16-400，Ie=400A,Ue=660V,
电源开关；负荷统计P max=55KW,启动电流I Qe=55×1.15×6=379.5A, ∑I e =74KW。
∑P=129KW
（2）过载整定：
根据公式：I Z=I e=1.15×∑P =129×1.15=148.35A
取148A。
（3）短路整定：
根据公式 I d≥I Qe+K X∑I e
=379.5+1.15x74=464.6A
取464A。
例二、开关整定：
（1）、型号：QBZ-200，Ie=200A,Ue=660V,所带负荷：P=55KW。
（2）、过载整定：
根据公式：I Z=I e=1.15×P
=1.15×55=63.25A 取65A。
井下高压开关整定：
式中：
K Jx -------结线系数,取1
K K -------可靠系数,通常取(1.15-1.25)取1.2
K i-------电流互感器变比
K f-------返回系数,取0.8
Igdz-------所有负荷电流
Idz---------负荷整定电流
cos￠-----计算系数0.8----1
P-----------所有负荷容量
U----------电网电压
√3--------1.732
例1；高压开关屏整定:
电流互感器为50/5=10、过流继电器为GL-12，Ie=5A.按变压器容量进行整定，变压器为KBSG-315/6.
Igdz=P/√3*U*cos￠=315/1.732×6×0.92=32.9A
Idz= Igdz×K Jx×K K /K i×K f
=32.9×1×1.2/10×0.8
=4.94A
例2；（为BGP9L-6G高爆开关）整定:
高压开关电流互感器为50/5
按变压器容量为200KVA，额定电流为19.2A
根据该配电装置微机高压综合保护器说明书要求：过载电流整定为20A，短路整定为180A（一般整定为额定电流的8-10倍）。
过载档位调至0.6档,短路档位调至5档。
