常用电子元器件大全一、电阻器1. 固定电阻器：阻值固定，常见的有碳膜电阻、金属膜电阻、线绕电阻等。
2. 可变电阻器：阻值可调，如电位器、滑动变阻器等。
3. 熔断电阻器：具有过载保护功能，当电流超过一定值时，电阻器会自动断开。
二、电容器1. 无极性电容器：如陶瓷电容器、聚脂电容器等。
2. 有极性电容器：如电解电容器、钽电容器等。
3. 可变电容器：如空气可变电容器、真空可变电容器等。
三、电感器电感器是一种能产生电磁感应的电子元件，主要用于滤波、振荡、扼流等电路。
常见电感器类型如下：1. 固定电感器：线圈绕制在磁性材料上，如空心电感、磁芯电感等。
2. 可变电感器：线圈匝数可调，如空气可变电感、磁芯可变电感等。
3. 螺线管电感器：具有线性或非线性特性，如线性螺线管、非线性螺线管等。
四、二极管1. 整流二极管：如硅整流二极管、肖特基二极管等。
2. 稳压二极管：如硅稳压二极管、锗稳压二极管等。
3. 发光二极管：如普通LED、红外LED等。
五、晶体管晶体管是一种具有放大功能的半导体器件，是电子电路中的核心元件。
常见晶体管类型如下：1. 双极型晶体管（BJT）：如NPN型、PNP型等。
2. 场效应晶体管（MOSFET）：如N沟道、P沟道等。
3. 达林顿晶体管：具有高放大倍数的晶体管。
六、集成电路（IC）1. 运算放大器（OpAmp）：用于放大、滤波、比较等电路。
2. 逻辑门电路：如与门、或门、非门等，是数字电路的基础。
3. 微控制器（MCU）：集成CPU、内存、输入输出接口等，用于控制应用。
七、传感器传感器是一种能感受规定的被测量并按照一定的规律转换成可用信号的器件，它们是电子设备感知外界环境的关键部件。
1. 温度传感器：如热敏电阻、热电偶等，用于测量温度变化。
2. 光电传感器：如光敏电阻、光电二极管等，用于检测光强变化。
3. 压力传感器：用于测量气体或液体的压力。
八、继电器继电器是一种电控制器件，它具有控制系统（输入回路）和被控制系统（输出回路），通常用于实现电路的自动控制。
电子元器件培训资料(1)
压敏电阻:当电压到一定的电压时,阻值变小的电子原件. 保险电阻:结构是一个保险丝加一个电阻,当电流过载时,保险丝断开.
常用保险电阻对应色环表示阻值: 色标为: 黑色: ＲＮ１/４Ｗ １０欧 红色: ＲＮ１/４Ｗ ２.２欧 白色: ＲＮ１/４Ｗ １欧
三级管
排阻
三极管:三极管用标记“Ｑ”表示或２Ｎ***表示
排阻
三极管分类: # ＰＮＰ ＮＰＮ 三极管插装时,其弧边与线路板上符号的弧边对应
Ｂ ＣＤ
ＲＰ
Ｂ -----基极 Ｃ -----集电极 Ｅ -----发射极
ＲN 型
…
…
排阻ＲＰ型是有方向的,有圆点一脚为公共脚 排阻ＲＮ型是没有方向的.
SMT元件封装代码表
4702 =47000Ω 四位数表示为精密电阻，误差为F=1%
检查电阻注意点:
Ａ:电阻的种类 Ｂ:电阻的规格 Ｃ: 电阻的定格电压 Ｄ:电阻的阻值 Ｅ:电阻的误差
电阻的测式方法:
测量阻的工具:电阻表,数字万用表 LCR..
方法:先算出电阻的阻值,再将测量表的档位拔到比该电阻阻稍大和档位,将两脚笔短路,调节
标称值有效数字后0的个数(10的倍幂) 允许误差
颜色
黑 棕 红 橙 黄 绿 蓝 紫 灰 白
金 银 无色
第一位有 效值 0 1 2 3 4 5 6 7 8 9
第二位有 效值
倍率
0
10 0
1
10 1
2
10 2
3
10 3
4
10 4
5
5
10
6
6
10
7
10 7
8
10 8
电子信息技术(中国中等职业教育专业)(一)

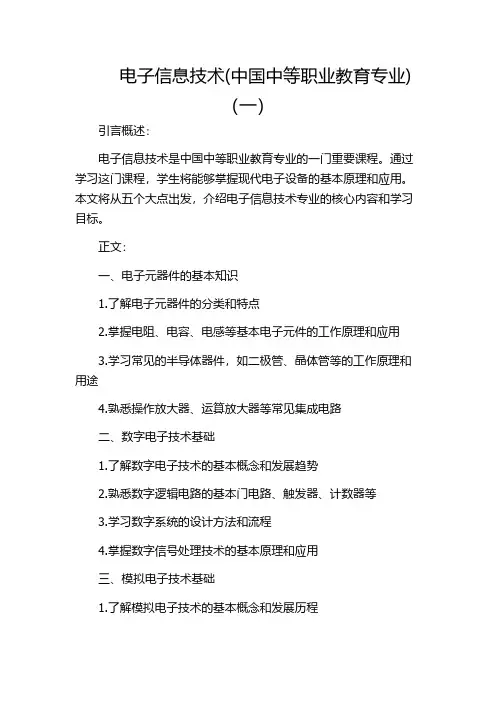

电子信息技术(中国中等职业教育专业)（一）引言概述：电子信息技术是中国中等职业教育专业的一门重要课程。
