路面抗滑摩擦系数检测记录表(摆式仪法)
(整理)摆式仪测定路面摩擦系数试验指导书
路面抗滑性能检测试验指导书xxx编2013年10月13日摆式仪法测定路面摩擦系数一、目的和适用范围本方法适用于以摆式摩擦系数测定仪（摆式仪）测定沥青路面、标线或其他材料试件的抗滑性，用以评定路面或路面材料在潮湿状态下的抗滑能力。
二、仪具与材料（1）摆式仪：摆及摆的连接部分总质量为1500±30g，摆动中心至摆的重心距离为410±5mm，测定时摆在路面上滑动长度为126±lmm，摆上橡胶片端部距摆动中心的距离为510mm，橡胶片对路面的正向静压力为22.2±0.5N。
橡胶物理性质技术要求温度℃性质指标0 10 20 30 40 弹性（%）43~49 58~65 66~73 71~77 74~79 硬度55±5（2）橡胶片：当用于测定路面抗滑值时，其尺寸为 6.35mm ×25.4mm ×76.2mm，橡胶质量应符合上表的要求。
当橡胶片使用后，端部在长度方向上磨耗超过 1.6mm或边缘在宽度方向上磨耗超过3.2mm，或有油类污染时，即应更换新橡胶片。
新橡胶片应先在干燥路面上测试10次后再用于测试。
橡胶片的有效使用期为1年。
（3）滑动长度量尺：长126mm。
（4）喷水壶。
（5）硬毛刷。
（6）路面温度计：分度不大于1 C。
（7）其它：皮尺或钢卷尺、扫帚、粉笔等。
三、检测原理摆式仪是动力摆冲击型仪器。
它是根据“摆的位能损失等于安装于摆臂末端橡胶片滑过路面时，克服路面等磨擦所做的功”这一基本原理研制而成。
四、检测环境常温五、检测依据JTG E60-2008 《路基路面现场测试规程》JTG H30-2004 《公路养护安全作业规程》六、取样要求进行测试路段的取样选定。
在横断面上测点应选在行车道轮迹处，且距路面边缘不小于1m。
七、方法与步骤7.1 准备工作（1）检查摆式仪的调零灵敏情况，并定期进行仪器的标定。
当用于路面工程检查验收时，仪器必须重新标定。
摆式仪测定路面摩擦系数试验方法
摆式仪测定路面摩擦系数试验方法摆向右侧移动，然后放下举升柄使橡胶片下缘轻轻触地，检查橡胶片下缘应与滑动长度量尺的右端齐平。
②若齐平，则说明橡胶片两次触地的距离（滑动长度）符合126mm的规定。
校核滑动长度时，应以橡胶片长边刚刚接触路面为准，不可借摆的力量向前滑动，以免标定的滑动长度与实际不符。
③若不齐平，升高或降低摆或仪器底座的高度。
微调时用旋转仪器底座上的调平螺丝调整仪器底座的高度的方法比较方便，但需注意保持水准泡居中。
④重复上述动作，直至滑动长度符合126mm的规定。
（5）将摆固定在右侧悬臂上，使摆处于水平释放位置，并把指针拨至右端与摆杆平行处。
（6）用喷水壶浇洒测点，使路面处于湿润状态。
（7）按下右侧悬臂上的释放开关，使摆在路面滑过。
当摆杆回落时，用手接住，读数但不记录。
然后使摆杆和指针重新置于水平释放位置。
（8）重复（6）和（7）的操作5次，并读记每次测定的摆值。
单点测定的5个值中最大值与最小值的差值不得大于3。
如差值大于3时，应检查产生的原因，并再次重复上述各项操作，至符合规定为止。
），取整数。
取5次测定的平均值作为单点的路面抗滑值（即摆值BPNt（9）在测点位置用温度计测记潮湿路表温度，准确至1℃。
（10）每个测点由3个单点组成，即需按以上方法在同一测点处平行测定3次，以3次测定结果的平均值作为该测点的代表值（精确到1）。
3个单点均应位于轮迹带上，单点间距离为3～5m。
该测点的位置以中间单点的位置表示。
四、注意事项1、在滑溜块上的橡胶片不应有显著变形和污染。
2、标定滑动长度时应以橡胶片刚刚接触路面为准，不可借摆的力量。
3、为反映测试路段最不利情况，应选沿行车方向和左轮迹处。
五、数据处理1、抗滑值的温度修正当路面温度为t（℃）时，测得的摆值为BPN必须按式（T 0964-1）换算成t标准温度20℃的摆值BPN 20。
BPN 20=BPN t +△BPN （T 0964-1） 式中：BPN 20——换算成标准温度20℃时的摆值； BPN t ——路面温度t 时测得的摆值；△BPN ——温度修正值按表T 0964-2采用。
7-3路面摩擦系数检测
4、校核滑动长度 ①检查橡胶片下缘与滑动长度量尺的右端齐平。 ②若齐平,说明橡胶片的两次触地距离符合126mm的规定. ③若不齐平,升高或降低摆或仪器底座的高度,直至滑动长度符合126mm的 规定. 5、检测路面摆值： ①固定摆的位置； ②路面喷水； ③按下释放开关，使摆在路面划过 ④测定5次，取平均值； ⑤测量路面温度； ⑥每处平行测三个测点， 每个测点测5次，取平均值。 (四)、抗滑值的温度修正 当路面温度为t（℃）时，测得的摆动值为BPNt必须按换算成标准温度20℃ 的摆值BPN20。BPN20=BPNT+△BPN 式中： BPN20——换算成标准温度20℃的摆值； BPNT——路面温度 T 时测得的摆值； T——测定的路表潮湿状态下的温度（℃）； △BPN——温度修正值按表7-5采用。

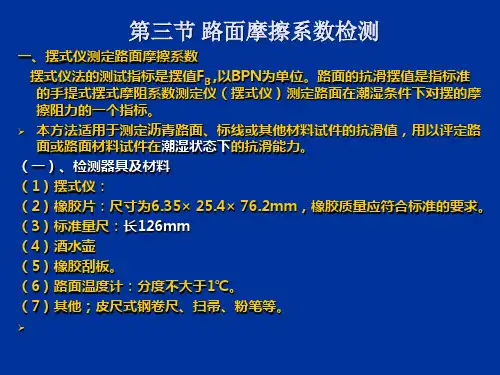

第三节 路面摩擦系数检测
一、摆式仪测定路面摩擦系数 摆式仪法的测试指标是摆值FB ,以BPN为单位。路面的抗滑摆值是指标准 的手提式摆式摩阻系数测定仪（摆式仪）测定路面在潮湿条件下对摆的 摩擦阻力的一个指标。 本方法适用于测定沥青路面、标线或其他材料试件的抗滑值，用以评定 路面或路面材料试件在潮湿状态下的抗滑能力。 （一）、检测器具及材料 （1）摆式仪： （2）橡胶片：尺寸为6.35× 25.4× 76.2mm，橡胶质量应符合标准的要求。 （3）标准量尺：长126mm （4）酒水壶 （5）橡胶刮板。 （6）路面温度计：分度不大于1℃。 （7）其他；皮尺式钢卷尺、扫帚、粉笔等。
4. 试验数据处理 （ 1 ）分别计算出每种速度下各路段 3 次测试结果的总平均值和 标准差，超过3倍标准差的值应予以舍弃。 （2）用数理统计的回归分析方法建立试验设备测值与速度的相 关关系式，相关系数R不得小于0.95。 （ 3 ）建立不同速度下试验设备测值 SFC的相关关系式，相关系 数R不得小于0.95。 （六）、路面横向力摩擦系数评定 用代表值进行工程质量评定，按路面 SFC 的设计或验 收标准评定路面抗滑性合格与否。 当 SFC 代表值大于等于设计值或验收标准时，按单个 SFC 值计算合格率，当 SFC 代表值小于设计值或标准时，相应分 项工程评为不合格。 SFCγ= - S ta/ ______ 例题： n SFC 练习：

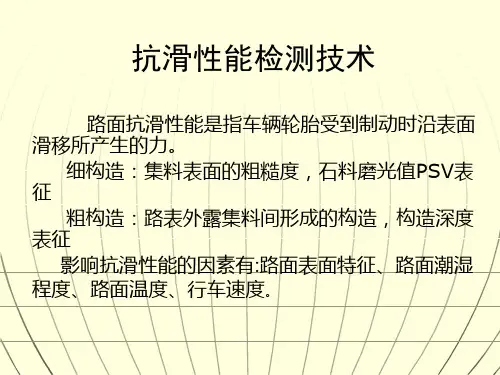

路面抗滑性能检测技术
试验报告
计算公式
TD =
1000
2 4
1.列表逐点报告路面构造深度的测定值及3次测定的平均值，
当平均值小于0.2mm时，试验结果以<0.2mm表示。
2.每一个评定区间路面构造深度的平均值、标准差、变异
系数。
电动铺砂法
目的和适用范围
本方法适用于测定沥青路面及水泥
混凝土路面表面构造深度，用以评定路
向
与行车方向一致。
②转动底座上的调平螺栓，使水准泡居中。
➢
➢
➢
➢
调零
校核滑动长度
洒水
测摆值
抗滑值的温度修正
➢
当路面温度为T时测得的值为，必须按下式换算成标准温度20℃的摆值：
FB20=FBT+△F
式中：FB20-换算成标准温度20℃时的摆值，BPN；
FBT-路面温度时测得的摆值，BPN；
T-测定的路表潮湿状态下的温度，℃；
3.每一个评定路段路面抗滑值的平均值、标
准差、变异系数。
摩擦系数测定车测定路面横向力系数
(SFC)
摩擦系数测定车测定的路面横向力系数既表
示车辆在路面上制动时的路面抗力，还表征车辆
在路面上发生侧滑时的路面抗力，因此它是路面
纵横向摩擦系数的综合指标，反映较高速度下的
路面抗滑能力。测试车自备水箱，能直接喷洒在
并对其施加一定荷载，荷载传感器测量与测试
轮轮胎面成垂直的横向力，此力与轮荷载之比
即为横向力系数。横向力系数越大，说明路面
抗滑能力越强。
SFC修正及评定
速 度 修 正 （ 50+-4 ）
km/h
SFC 标 = SFC 测 -0.22
摆式仪测定路面摩擦系数试验方法
摆式仪测定路面摩擦系数试验方法摆式仪是一种常用的试验设备，用于测定路面的摩擦系数。
摩擦系数是指摩擦力与垂直压力之比，是评价路面性能的重要指标之一、本文将介绍摆式仪测定路面摩擦系数的试验方法。
一、设备准备1.摆式仪：摆式仪是一个U形结构，上部悬挂一个摆杆，下部安装有一个刷头。
摆杆和刷头之间的夹角可以调整，通常为30°。
2.摩擦系数计：摩擦系数计是用于测量摩擦力的设备，可以根据摩擦力和垂直力计算摩擦系数。
3.重物：用于提供垂直力，可以是标准重物或其他重物。
二、试验前准备1.对摆式仪进行检查和校准。
检查摆式仪的各个部件是否完好，确保仪器没有损坏。
2.准备试验道路。
选择平坦的路面进行试验，确保路面干燥清洁，无明显凹凸不平的地方。
三、摆式仪试验步骤1.安装摆式仪。
将摆式仪的刷头与路面接触，摆杆与刷头夹角设为预定的角度。
2.施加垂直力。
将重物放置在摆式仪上部，调整重物的位置，使垂直力达到所需的值。
3.施加力并测量摩擦力。
推动或拉动摆式仪，使其在路面上运动，同时使用摩擦系数计测量摩擦力的大小。
4.计算摩擦系数。
根据测得的摩擦力和垂直力，计算摩擦系数。
摩擦系数的计算公式为：摩擦系数=摩擦力/垂直力。
四、试验注意事项1.在进行试验前，对试验设备进行检查和校准，确保设备正常工作。
2.试验时，注意观察摆式仪和刷头的运动情况，确保试验过程中稳定可靠。
3.保持路面的干燥和清洁，避免路面因为湿滑或污染影响试验结果。
4.选择合适的垂直力和推拉力，以适应不同路面条件和试验要求。
5.重复试验，取多次试验结果的平均值，提高试验结果的准确性。
6.在进行试验时，注意安全，避免发生意外事故。
摆式仪是一种简便实用的测定路面摩擦系数的试验设备。
通过摆式仪试验，可以有效评估路面的摩擦性能，为道路设计和养护提供科学依据。
在实际应用中，还应结合其他试验方法和设备，综合评价路面的摩擦性能，以确保道路的安全性和可靠性。
路检表11路面抗滑摩擦系数检测记录表摆式仪法
路检表11路面抗滑摩擦系数检测记录表摆式仪法
路面抗滑摩擦系数检测记录表（摆式仪法）路检-11表工程名称：分项工程名称：检测日期： .
设计摆值F B20（BPN）：面层类型：结构类型：
施工单位：起讫桩号：至
桩号距路中
位置
（M）
各点实测摆值F BT（BPN）
平均抗滑值
F BT（BPN）
路表潮湿状
态下温度T
（0C）
温度修
正值△F
换算抗滑值
F B20（BPN）
1 2 3 4 5
测点
平均值
该评定段平均抗滑值（BPN）标准差S 变异系数C V
实测点数合格点数合格率权值实得分注：该试验参照《公路路基路面现场测试规程》JTJ 059-95 （T 0964-95）执行。
技术负责人：质检员：记录员：。
摆式仪测定路面摩擦系数试验方法原始记录
委托编号： 第 页 共 页
工程名称
委托日期
检测日期
工程部位
测点数量
路面状态
检测依据
JTG E60-2008/T0964-2008
检测环境
设计厚度
设备名称
设备量程
设备精度
设备编号
设备状态
设备名称
设备量程
设备精度
设备编号
设备状态
摆式仪
路面温度计
测点位置
测点1（mm）
BPN20
直径D2
5次抗滑值平均值BPNt
路面温度（℃）
评定区间名称
评定区间平均值
评定区间标准差
评定区间变异系数
复核： 年 月 日 主检： 年 月 日
复核： 年 月 日 主检： 年 月 日
摆式仪测定路面摩擦系数试验方法原始记录
委托编号： 第 页 共 页
测点位置
测点1（mm）
测点均值
温度修正值△BPN
5次抗滑值平均值BPNt
路面温度（℃）
温度修正值△BPN
BPN20
5次抗滑值平均值BPNt
路面温度（℃）
温度修正值△BPN
测点2（mm）
测点3（mm）
BPN20平均值
5次抗滑值平均值BPNt
路面温度（℃）
温度修正值△BPN
BPN20
5次抗滑值平均值BPNt
路面温度（℃）
温度修正值△BPN
BPN20
5次抗滑值平均值BPNt
路面温度（℃）
温度修正值△BPN
BPN20
计算公式
BPN20=BPNt+△BPN
注：“☑”表示对方格后面描述部分的确认；“/”表示未检或无此项要求。
摆式仪测定路面摩擦系数试验报告书-推荐下载
3.2 测试步骤⑴清洁路面：用扫帚或其他工具将测点处的路面打扫干净。
⑵仪器调平。
①将仪器置于路面测点上，并使摆的摆动方向与行车方向一致。
②转动底座上的调平螺栓，使水准泡居中。
⑶调零。
①放松紧固把手，转动升降把手，使摆升高并能自由摆动，然后旋紧紧固把手。
②将摆固定在右侧悬臂上，使摆处于水平释放位置，并把指针拨至右端与摆杆平行处。
③按下释放开关，使摆向左带动指针摆动。
当摆达到最高位置后下落时，用手将摆杆接住，此时指针应指零。
④若不指零时，可稍旋紧或旋松摆的调节螺母。
⑤重复上述4个步骤，直至指针指零。
调零允许误差为±1。
⑷校核滑动长度。
①让摆处于自然下垂状态，松开固定把手，转动升降把手，使摆下降。
与此同时，提起举升柄使摆向左侧移动，然后放下举升柄使橡胶片下缘轻轻触地，紧靠橡胶片摆放滑动长度量尺，使量尺左端对准橡胶片下缘；再提起举升柄使摆向右侧移动，然后放下举升柄使橡胶片下缘轻轻触地，检查橡胶片下缘应与滑动长度量尺的右端齐平。
②若齐平，则说明橡胶片两次触地的距离（滑动长度）符合126mm的规定。
校核滑动长度时，应以橡胶片长边刚刚接触路面为准，不可借摆的力量向前滑动，以免标定的滑动长度与实际不符。
③若不齐平，升高或降低摆或仪器底座的高度。
微调时用旋转仪器底座上的调平螺丝调整仪器底座的高度的方法比较方便，但需注意保持水准泡居中。
④重复上述动作，直至滑动长度符合126mm的规定。
⑸将摆固定在右侧悬臂上，使摆处于水平释放位置，并把指针拨至右端与摆杆平行处。
⑹用喷水壶浇洒测点，使路面处于湿润状态。
⑺按下右侧悬臂上的释放开关，使摆在路面滑过。
当摆杆回落时，用手接住，读数但不记录。
然后使摆杆和指针重新置于水平释放位置。
⑻重复⑹和⑺的操作5次，并读记每次测定的摆值。
单点测定的5个值中最大值与最小值的差值不得大于3。
如差值大于3时，应检查产生的原因，并再次重复上述各项操作，至符合规定为止。
BPN取5次测定的平均值作为单点的路面抗滑值（即摆值），取整数。
路面抗滑性能试验（摆式仪法）
重复 5 次测定的差值不大于 3BPN。 五、注意事项
1、使用前，必须标定指针归零、橡胶片端部距摆动中心的距 离为508m m、橡胶片对路 面的正向静压力 为（22.2±0.5）N；必须考虑橡胶片质量要求和 使用要求。
2、校核滑动长度时应以橡胶片长边刚刚接触路面为准，不可借摆力向前滑动，以免标 定的滑 动长度过长。 六、试验报告
9、在测点位置上用路表温度计测记潮湿路面 的温度，精确至 1℃。 10、按以上方法，同一处平行测 定不少于 3 次 ，3 个测点均位于轮迹带上，测点间距 3～ 5m。该处的测定位置以中间测点 的位置表示。每一处均取 3 次测定结果的平均值作为试 验结 果，精确至 1BP N。 11、结果处理 （1）抗滑值的温度 修正
路面抗滑性能 试验（摆式仪法）
一、试验目的 该试验主要用摆式摩擦系数 测定仪（摆式仪）测定沥青路面及水泥混凝土路面的抗滑值
，用以评定路面在潮湿状态下 的抗滑能力。
二、试验要求
通过试验，要求掌握摆式仪测定抗滑值的试验方法和数据处理，同时了解其它测定抗
滑性能方法（手动铺砂法、电动铺砂法和激光构造深度仪测定路面构造深度；摩擦系数测 定车测定路面横 向力系数）。
当路面温度为 T时测得的值 为FBT，必须按下式换算成标准温度 20℃的摆值 FB2 0： FB20=FBT+Δ F
式中：FB20——换算成标准温 度20°时的摆值，BPN； FBT——路面温度时测 得的摆值，BPN； T——测定的路表潮湿状态下的温 度； Δ F——温度修正值，按表 2 选用。 表 2 温度修正值
温度 T（℃）
1
摆式仪测定路面摩擦系数的试验方法T0964-2008
T0964-2008摆式仪测定路面摩擦系数试验方法1．目的与适用范围本方法适用于以摆式摩擦系数测定仪（摆式仪）测定沥青路面、标线或其他材料试件的抗滑值，用以评定路面或路面材料试件在潮湿状态下的抗滑能力。
2．仪具与材料技术要求（1）摆式仪：形状及结构如图T0964-1所示。
摆及摆的连接部分总质量为1500g±30g，摆动中心至摆的重心距离为410mm±5mm，测定时摆在路面上滑动长度为126mm±1mm，摆上橡胶片端部距摆动中心的距离为510mm，橡胶片对路面的正常静压力为22.2N±0.5N。
（2）橡胶片：当用于测定路面抗滑值时，其尺寸为6.35mm×25.4mm×76.2mm。
橡胶质量应符合表T0964-1的要求。
当橡胶片使用后，端部在长度方向上磨损超过1.6mm或边缘在宽度方向上磨耗超过3.2mm，或有油类污染时，即应更换新橡胶片。
新橡胶片应先在干燥路面上测试10次后再用于测试。
橡胶片的有效使用期从出厂日期算为12个月。
（3）滑动长度量尺：长126mm。
（4）喷水壶。
（5）硬毛刷。
（6）路面温度计：分度不大于1℃。
（7）其他：扫帚、记录表格等。
3．准备工作（1）清洁路面：用扫帚或其他工具将测点处的路面打扫干净。
（2）仪器调平。
①将仪器置于路面测点上，并使摆的摆动方向与行车方向一致。
②转动底座上的条屏螺栓，使水准泡居中。
4．方法与步骤4.1准备工作（1）检查摆式仪的调零灵敏情况，并定期进行仪器的标定。
（2）按本规程附录A的方法，进行测试路段的取样选定。
在横断面上测点应选在行车道轮迹处，且距路面边缘不小于1m。
（3）调零。
①松紧固把手，转动升降把手，使摆升高并能自由摆动，然后旋紧紧固把手。
②将摆固定在右侧悬臂上，使摆处于水平释放位置，并把指针拨至右端与摆杆平行处。
③按下释放开关，使摆向左带动指针摆动。
当摆达到最高位置后下落时，用手将摆杆接住，此时指针应指零。
(带公式)路面摩擦系数试验检测记录表(摆式仪法)
26
70
前 69 70 69 70 69 69
26
71
中 68 69 67 68 68 68
26
70
71
后 71 72 70 72 70 71
25
73
前 80 80 80 79 81 80
26
82
中 81 82 81 80 81 81
26
83
83
后 82 82 82 81 82 82
26
84
备 注:
25
79
78
后 74 74 74 75 73 74
24
76
前 68 67 68 69 68 68
26
70
中 67 67 67 67 68 67
26
69
70
后 70 70 71 70 69 70
26
72
前 70 70 71 71 70 70
26
72
中 68 68 69 68 68 68
26
70
71
后 68 68 68 68 68 68
结构层次 桩号 K12+153 K12+336 K12+638 K12+716 K12+913
车道 行车道 超车道 行车道 超车道 超车道
上面层
路面类型
AC-16C
测点 位置
1
2
摆值 34
5
均值
路面 温度 (℃)
换算成 20℃时
摆值
抗滑值 均值
前 76 75 77 75 77 76
25
78
中 77 77 77 77 77 77
第 页,共 页
JJ1407
摆式仪测定路面摩擦系数试验原始记录表格
委托单位
产品名称
任务编号
工程名称
路面类型
样品数量
工程地点
结构层次
检验日期
检测范围
校准滑动长度
检验环境
检验依据
JTG 3450-2019《公路路基路面现场测试规程》 T0964-2008摆式仪测试路面摩擦系数方法
仪器设备及编号
摆式摩擦系数测定仪、非接触式红外测温仪
测点桩号
车道
测点位置
前
中
后
前
中
后
前
中
后
前
中
后
前
中
后
摆值（BPNt)
1
2
3
4
5
平均值
路表潮湿状态下的温度（℃）
温度修正值△BPN
标准温度20℃时摆值（BPN20)
测点的代表值
评定路段路面抗滑值（BPN）
平均值： 标准差： 变异系数：
计算公式
BPN20=BPNt+△BPN
备注
检验： 复核：
摆式仪测定路面摩擦系数试验方法
摆式仪测定路面摩擦系数试验方法1目的与适用范围本方法适用于以摆式摩擦系数测定仪(摆式仪)测定沥青路面、标线或其他材料试件的抗滑值，用以评定路面或路面材料试件在潮湿状态下的抗滑能力。
2仪具与材料技术要求本方法需要下列仪具与材料：⑴摆式仪：摆及摆的连接部分总质量为1500g±30g，摆动中心至摆的重心距离为410mm±5mm，测定时摆在路面上滑动长度为126mm±1mm，摆上橡胶片端部距摆动中心距离为510mm，橡胶片对路面的正向静压力为22.2N±0.5N。
⑵橡胶片：当用于测定路面抗滑值时，其尺寸为6.35mm×25.4mm×76.2mm。
橡胶质量应符合表T0964-1的要求。
当橡胶片使用后，端部在长度方向上磨耗超过1.6mm或边缘在宽度方向上磨耗超过3.2mm或有油类污染时，即应更换新橡胶片，新橡胶片应先在干燥路面上测试10次后再用于测试。
橡胶片的有效使用期从出厂日期起算为12个月。
⑶滑动长度量尺：长126mm。
⑷喷水壶。
⑸硬毛刷。
⑹路面温度计：分度不大于1℃。
⑺其他：扫帚、记录表格等。
表T 0964-1 橡胶物理性质技术要求性质指标温度(℃)0 10 20 30 40弹性(%) 43~49 58~6566~7371~77 74~79硬度(IR)55±53方法与步骤3.1 准备工作⑴检查摆式仪的调零灵敏情况，并定期进行仪器的标定。
⑵按本规程附录A的方法，进行测试路段的取样选点。
在横断面上测点应选在行车道轮迹处，且距路面边缘应不小于1mm。
3.2测试步骤⑴清洁路面：用扫帚或其他工具将测点处的路面打扫干净。
⑵仪器调平。
①将仪器置于路面测点上，并使摆的摆动方向与行车方向一致。
②转动底座上的调平螺栓，使水准泡剧中。
⑶调零。
①放松紧固把手，转动升降把手，使摆升高并能自由摆动，然后旋紧紧固把手。
②将摆固定在右侧悬臂上，使摆处于水平释放位置，并把指针拨至右端与摆杆平行处。
