组装晶体管收音机工艺技术(共32页)PPT课件
合集下载
收音机的装配与调试PPT课件

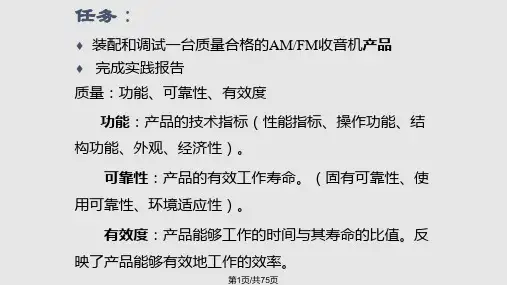

焊锡丝的拿法：a)连续焊锡丝拿法 b)断续焊锡丝拿法
第18页/共75页
焊接操作的正确姿势：
焊接中应保持烙铁距离口鼻的距离不少于30cm。 电烙铁的握法：a)反握法 b)正握法 c)握笔法
焊锡丝的拿法：a)连续焊锡丝拿法 b)断续焊锡丝拿法
第19页/共75页
焊接步骤：
焊接时间(6秒)： 预热、上锡、保持 正确焊接顺序：
日本丰田汽车创始人丰田喜一郎有一句名言：“技术 人员不了解现场，产品制第造3页就/共无75页从谈起”。
✓ 掌握电子元器件的基本知识 ✓掌握正规化的装配和焊接技术 ✓了解印制电路板的设计和制作 ✓了解收音机的基本常识 ✓掌握电子产品规范化的调试方法和步骤 ✓故障诊断和排除方法
第4页/共75页
元器件
离别的色 环稍远。
第34页/共75页
电阻器的选择和使用：
• 按不同的用途选择电阻的种类； • 额定功率的选择； • 正确选取阻值和允许偏差； • 根据电路特点选择； • 注意最高工作电压的限制； • 较大功率的电阻器应采用螺钉和支架固定，以防折断引线或造 成短路； • 焊接电阻器时动作要快，不要使电阻器长期受热，以免引起阻 值变化。 • 电阻器的功率大于10W时，应保证其有足够的散热空间； • 电阻器在存放和使用过程中，要保持漆膜的完整，因为漆膜脱 落后，电阻器的防潮性能变坏，无法保证其正常工作。
3=3PF 0.047=0.047μF
“203”=20×103=0.02μF
“104”=10×104=0.1μF
_
瓷介电容（1PF~1μF ）第38页/共75页
1μF50V 容值： 1μF 耐压：50V
+ 见视频
四联可变电容
四联可变电容共有八个电容器，其中四个可 变电容器，四个半可变电容器。由动片和定片组 成，定片是固定的，动片则固定在转轴上。动片 全部旋入时，容量最大；全部旋出时，容量最小。
第18页/共75页
焊接操作的正确姿势：
焊接中应保持烙铁距离口鼻的距离不少于30cm。 电烙铁的握法：a)反握法 b)正握法 c)握笔法
焊锡丝的拿法：a)连续焊锡丝拿法 b)断续焊锡丝拿法
第19页/共75页
焊接步骤：
焊接时间(6秒)： 预热、上锡、保持 正确焊接顺序：
日本丰田汽车创始人丰田喜一郎有一句名言：“技术 人员不了解现场，产品制第造3页就/共无75页从谈起”。
✓ 掌握电子元器件的基本知识 ✓掌握正规化的装配和焊接技术 ✓了解印制电路板的设计和制作 ✓了解收音机的基本常识 ✓掌握电子产品规范化的调试方法和步骤 ✓故障诊断和排除方法
第4页/共75页
元器件
离别的色 环稍远。
第34页/共75页
电阻器的选择和使用：
• 按不同的用途选择电阻的种类； • 额定功率的选择； • 正确选取阻值和允许偏差； • 根据电路特点选择； • 注意最高工作电压的限制； • 较大功率的电阻器应采用螺钉和支架固定，以防折断引线或造 成短路； • 焊接电阻器时动作要快，不要使电阻器长期受热，以免引起阻 值变化。 • 电阻器的功率大于10W时，应保证其有足够的散热空间； • 电阻器在存放和使用过程中，要保持漆膜的完整，因为漆膜脱 落后，电阻器的防潮性能变坏，无法保证其正常工作。
3=3PF 0.047=0.047μF
“203”=20×103=0.02μF
“104”=10×104=0.1μF
_
瓷介电容（1PF~1μF ）第38页/共75页
1μF50V 容值： 1μF 耐压：50V
+ 见视频
四联可变电容
四联可变电容共有八个电容器，其中四个可 变电容器，四个半可变电容器。由动片和定片组 成，定片是固定的，动片则固定在转轴上。动片 全部旋入时，容量最大；全部旋出时，容量最小。
晶体管超外差式收音机的组装PPT共30页
晶体管超外差式收音机的组装
16、自己选择的路、跪着也要把它走 完。 17、一般情况下)不想三年以后的事， 只想现 在的事 。现在 有成就 ，以后 才能更 辉煌。
18、敢于向黑暗宣战的人，心里必须 充满光 明。 19、学习的关键--重复。
20、懦弱的人只会裹足不前，莽撞的 人只能 引为烧 身，只 有真正 勇敢的 人才能 所向披 靡。
拉
60、生活的道路一旦选定，就要勇敢地在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
16、自己选择的路、跪着也要把它走 完。 17、一般情况下)不想三年以后的事， 只想现 在的事 。现在 有成就 ，以后 才能更 辉煌。
18、敢于向黑暗宣战的人，心里必须 充满光 明。 19、学习的关键--重复。
20、懦弱的人只会裹足不前，莽撞的 人只能 引为烧 身，只 有真正 勇敢的 人才能 所向披 靡。
拉
60、生活的道路一旦选定，就要勇敢地在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
一、SMT调频收音机PPT课件
汇报人：XXXX 日期：20XX年XX月XX日
8
3、在焊接部分原件时，不小心将它们引脚处的焊锡与贴片 元件的焊盘连在了一块儿，也看不清楚PCB板上连了没连， 很闹心！
4、感觉螺丝很不配套，安着老费劲了！
5、老师的话有点危言耸听，贴片元件没那么神秘，也没那 么难安放，我们之前心里很有压力，生怕搞砸。
2020/10/13
6
七、心得体会
• 体会一：这些元器件挺厉害，就那么焊了几下、 连了几下、点了几下，插上耳机后调频收音机就 能够接收到电磁波信号了。
五、调频收音机工作原理图
六、在制作过程中遇到的困难（实话实说）
1、元器件实物与原理图中的符号对照不起来。比如之前没 见过色环电感，误把它当成电阻，看半天也不知道放哪。
2、有些元器件引脚太长，不知道该贴着板子焊接还是留一 定余地。例如磁环电感引脚又细又软，让人很纠结；还有 长腿儿指示灯，我们组有几个引脚留的太短，最后加外壳 的时候才发现指示灯“含而不露，美中不足”
2020/10/13 关（2个）、XS(耳机插座)
3
四、贴片收音机主要元器件的检测
• 主要包括 • 1、音量电位器检测 • 2、发光二极管检测 • 3、变容二极管的检测 • 4、电感线圈的检测 • 5、耳机检测 • 6、电解电容检测
2020/10/13
4
2020/10/13
5
4 V 6 2 R 3 L 3 V R 3 C P S 2 2 U R SS 2 XX C P R C18 Vcc D N G 1 L 5 R 1 78 U CC 4 R 4 L 1 1 R C 6 CC11 C10 SC1088 12345678 0123456 91111111 9 C17C 4 2 CS C12 5 CC13 1 S 3 L C16 C15C14
8
3、在焊接部分原件时，不小心将它们引脚处的焊锡与贴片 元件的焊盘连在了一块儿，也看不清楚PCB板上连了没连， 很闹心！
4、感觉螺丝很不配套，安着老费劲了！
5、老师的话有点危言耸听，贴片元件没那么神秘，也没那 么难安放，我们之前心里很有压力，生怕搞砸。
2020/10/13
6
七、心得体会
• 体会一：这些元器件挺厉害，就那么焊了几下、 连了几下、点了几下，插上耳机后调频收音机就 能够接收到电磁波信号了。
五、调频收音机工作原理图
六、在制作过程中遇到的困难（实话实说）
1、元器件实物与原理图中的符号对照不起来。比如之前没 见过色环电感，误把它当成电阻，看半天也不知道放哪。
2、有些元器件引脚太长，不知道该贴着板子焊接还是留一 定余地。例如磁环电感引脚又细又软，让人很纠结；还有 长腿儿指示灯，我们组有几个引脚留的太短，最后加外壳 的时候才发现指示灯“含而不露，美中不足”
2020/10/13 关（2个）、XS(耳机插座)
3
四、贴片收音机主要元器件的检测
• 主要包括 • 1、音量电位器检测 • 2、发光二极管检测 • 3、变容二极管的检测 • 4、电感线圈的检测 • 5、耳机检测 • 6、电解电容检测
2020/10/13
4
2020/10/13
5
4 V 6 2 R 3 L 3 V R 3 C P S 2 2 U R SS 2 XX C P R C18 Vcc D N G 1 L 5 R 1 78 U CC 4 R 4 L 1 1 R C 6 CC11 C10 SC1088 12345678 0123456 91111111 9 C17C 4 2 CS C12 5 CC13 1 S 3 L C16 C15C14
收音机的组装PPT课件
格 物 致 新 ·厚 参见图3.2.2（b） （1）跨接线J1、J2(可用剪下的元件引线) （2）安装并焊接电位器Rp，注意电位器与印制板平齐。 （3）耳机插座XS。 （4）轻触开关S1、S2。 （5）电感线圈L1～L4( 磁环L1, 色环L2, 8匝线圈L3, 5匝线圈L4)。 （6）变容二极管V1(注意，极性方向标记),R5，C17，C19。
smt焊接质量1smt典型焊点smt焊接质量要求同tht基本相同要求焊点的焊料的连接面呈半弓形凹面焊料与焊件交界处平滑接触角尽可能小无裂纹针孔常见smt焊接缺陷实习产品简介电调谐微型fm收音机一产品特点采用电调谐单片fm收音机集成电路调谐方便准确
一. SMT介绍
• 表面安装技术（Sur face Mounting Technology 简称SMT） • 通孔安装技术（Thro ugh Hole Technolo gy 简称THT） • SMC (surface mounting component) • SMD (surface mounting devices) • SMB(surface mounting Board) • PCB(printed circuits Board)
格 物 致 新 ·厚 德 泽 人
第5页/共40页
（2）片状电容 • 片状电容主要是陶瓷叠片独石结构，其外型代码与片状电阻含义相同 . • 片状电容元件厚度为0.9～4.0 • 片状陶瓷电容依所用陶瓷不同分为三种:
NPO：Ⅰ类陶瓷，性能稳定，损耗小 X7R：Ⅱ类陶瓷，性能较稳定 Y5V：Ⅲ类低频陶瓷，稳定性差 • 片状陶瓷电容的电容值也采用数码法表示，但不印在元件上。
格 物 致 新 ·厚 德 泽 人
第25页/共40页
3.中频放大、限幅与鉴频 电路的中频放大，限幅及鉴频电路的有源器件及电阻均在IC内。FM广播
收音机组装课件
IN4148 硅管
格 物 致 新
厚 德 泽 人
IV. 三极管的检查： 三极管的检查：
三极管各PN结单向导电性是否存在？ 3DG201（9011）：NPN 3CX201（9012）：PNP ebc
3DG 201
色点 型号
V. 天线线圈、中周、输入及输出变压器的检查： 天线线圈、中周、输入及输出变压器的检查：
II.
电容单位
电容的基本单位是：F （法），此外还有F（微法）、pF（皮法），另外还有 一个用的比较少的单位，那就是：nF（），由于电容 F 的容量非常大，所以我 们看到的一般都是F、nF、pF的单位，而不是F的单位。 、 、 他们之间的具体换算如下： 1F＝1000000F； ；
格 物 致 新
1F=1000nF=1000000pF
1 fa LC并联谐振回路： 并联谐振回路： 并联谐振回路 = 2π LC
C
L
fa
格 物 致 新
fa= fS
厚 德 泽 人
某台载频
§1.2 超外差收音机的组成框图和工作过程 一. 组成框图
将中频调幅信号还原成音频信号电压。 将中频调幅信号还原成音频信号电压。 将高频调幅波变成中频调幅波， 将中频调幅信号选频、放大。 并将信号通过绕 将高频调幅波变成中频调幅波，我国采用的中 将中频调幅信号选频、放大。中频放大器为以 音频放大和功率放大的作用是放大音频信号以 磁性天线回路，作用是选台， 磁性天线回路，作用是选台， 频频率固定为465kHz。高频和中频调幅波的包 LC谐振回路为负载的窄带放大器 谐振回路为负载的窄带放大器， 频频率固定为 推动扬声器发声。 ，可有效抑制 。 推动扬声器发声。 谐振回路为负载的窄带放大器 在磁棒上的次级线圈耦合到变频级 其他信号。 络线相同 。 其他信号
收音机组装与调试44页PPT
60、人民的幸福是至高无个的法。— —西塞 罗
▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
收音机组装与调试
56、极端的法规，就是极端的不公。 ——西 塞罗 57、法律一旦成为人们的需要，人们 就不再 配享受 自由了 。—— 毕达哥 拉斯 58、法律规定的惩罚不是为了私人的 利益， 而是为 了公共 的利益 ；一部 分靠有 害的强 制，一 部分靠 榜样的 效力。 ——格 老秀斯 59、假如没有法律他们会更快乐的话 ，那么 法律作 为一件 无用之 物自己 就会消 灭。— —洛克
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
谢
▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
收音机组装与调试
56、极端的法规，就是极端的不公。 ——西 塞罗 57、法律一旦成为人们的需要，人们 就不再 配享受 自由了 。—— 毕达哥 拉斯 58、法律规定的惩罚不是为了私人的 利益， 而是为 了公共 的利益 ；一部 分靠有 害的强 制，一 部分靠 榜样的 效力。 ——格 老秀斯 59、假如没有法律他们会更快乐的话 ，那么 法律作 为一件 无用之 物自己 就会消 灭。— —洛克
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
谢
超外差式收晶体管调幅 收音机的组装和调试学习课件培训资料
优 点： 灵敏度高，选择性好，音质好（通频带 宽） 工作稳定（不容易自激）
超外差式收音机电路的主要特点
• 超外差式是与直放式相对而言的一种接收方式。 • 超外差式收音机能把接收到的频率不同的电台 信号都变成固定的中频信号（465kHz),再由放大器 对这个固定的中频信号进行放大。 • 在选择回路（输入回路）或高频放大器与检波 器之间插入一个变频器及中频放大器。
原理分析,参数计算. • 2.未在规定时间内,装配实物.
主要内容
• 学习（复习）超外差式收音机原理 • 元件的识别与测试 • 焊接练习 • 组装 • 调试 • 验收
1. 声波：人们说话时，声带的振动引起周围空气共振， 并以340米/秒的速度向四周传播，称为声波。
2. 声波频率：人能够听到声波在20Hz—20kHz范围内 3. 声波传递途径：声波在媒质中传播产生发射的散射，
声音强度随距离增大而衰减，远距离声波传送必须 依靠载体来完成，这个载体就是电磁波。 4.电磁波：电磁波是电磁振荡电路产生的，通过天线 传到空中去，即为无线电波。电磁波的传送速度为 光速（3×108米/秒）。选择电磁波作为载体是非常 理想的。 5.无线电的发射：声波经过电声器件转换成声频电信 号，调制器使高频等幅振荡信号被声频信号所调制； 已调制的高频振荡信号经放大后送入发射天线，转 换成无线电波辐射出去。
号进行功 率放大， 以推动扬 声器发出 声音。
二、元件的识别与测试
• 装配前识别不同的元器件，以及判别所装 配的元器件性能的好坏，是保证装配电子 产品质量的重要步骤，一般情况下，是运 用万用表进行元器件好坏的粗略判别。
• 1、电阻的识别与测试 • 2、电容的识别与测试 • 3、二、三级管的识别测试 • 4、其它元件
4 待锡熔化后，把焊锡丝成45度角拿开（注 意：加锡不要太多，以免浪费和影响美 观）。
超外差式收音机电路的主要特点
• 超外差式是与直放式相对而言的一种接收方式。 • 超外差式收音机能把接收到的频率不同的电台 信号都变成固定的中频信号（465kHz),再由放大器 对这个固定的中频信号进行放大。 • 在选择回路（输入回路）或高频放大器与检波 器之间插入一个变频器及中频放大器。
原理分析,参数计算. • 2.未在规定时间内,装配实物.
主要内容
• 学习（复习）超外差式收音机原理 • 元件的识别与测试 • 焊接练习 • 组装 • 调试 • 验收
1. 声波：人们说话时，声带的振动引起周围空气共振， 并以340米/秒的速度向四周传播，称为声波。
2. 声波频率：人能够听到声波在20Hz—20kHz范围内 3. 声波传递途径：声波在媒质中传播产生发射的散射，
声音强度随距离增大而衰减，远距离声波传送必须 依靠载体来完成，这个载体就是电磁波。 4.电磁波：电磁波是电磁振荡电路产生的，通过天线 传到空中去，即为无线电波。电磁波的传送速度为 光速（3×108米/秒）。选择电磁波作为载体是非常 理想的。 5.无线电的发射：声波经过电声器件转换成声频电信 号，调制器使高频等幅振荡信号被声频信号所调制； 已调制的高频振荡信号经放大后送入发射天线，转 换成无线电波辐射出去。
号进行功 率放大， 以推动扬 声器发出 声音。
二、元件的识别与测试
• 装配前识别不同的元器件，以及判别所装 配的元器件性能的好坏，是保证装配电子 产品质量的重要步骤，一般情况下，是运 用万用表进行元器件好坏的粗略判别。
• 1、电阻的识别与测试 • 2、电容的识别与测试 • 3、二、三级管的识别测试 • 4、其它元件
4 待锡熔化后，把焊锡丝成45度角拿开（注 意：加锡不要太多，以免浪费和影响美 观）。
晶体管收音机原理ppt课件
除 五、收音机新技术的应用
43
一、晶体管超外差收音机原理
解决选择性问题 解决灵敏度问题 解决波段内平衡问题 解决调试难问题 解决规模化生产问题 中频：收信机混频级以后的信号统称为中频，频
率的大小与数值没有关系。有可能高于输入信号 频率，也有可能低于输入信号频率。一些性能指 标要求较高的收信机有多个中频，但解调级以前 的中放电路对应的中频信号一般都较低。
21
2、主要性能分析
1）电压传输系数Kd 当输入为高频等幅波时 :
Kd
UO U im
1
当输入为单频普通调幅波时
: Kd
U n maU im
1
Um
maUim
2）输入电阻Ri
条件是检波器输入为高频等幅波 u（I t） Uim cosct
则检波器输入功率为
Pi
U
2 im
/ 2Ri
14
当输入为高频等幅波
uO(t) uI(t) Uim
0
uO(AV)
t
输入、输出信号波形
uO(t) Uim t 0
理想输出信号波形
15
分析如下：设 u（I t） Uim cosct 且在 t 0 时 CL上没有电荷，即 : u（0 t）=0 这时 u（D t）=u（I t）-u（0 t）>0
48
调试难问题
直放式收音机在获得较高的性能指标 时，输入回路、第一高放、第二高放、第 三高放．．．频率相同，各级要统一调谐 由于整机放大倍数较大，级与级之间不良 耦合容易产生自激。
49
大规模生产问题
只进行输入回路、本振回路统调跟踪调 试。
中频频率固定，频率低调试简单。集中 参数滤波器无需调整。 集中参数滤波器：陶瓷滤波器、机械振子 滤波器、晶体滤波器、梳状滤波器、可编 程滤波器。
43
一、晶体管超外差收音机原理
解决选择性问题 解决灵敏度问题 解决波段内平衡问题 解决调试难问题 解决规模化生产问题 中频：收信机混频级以后的信号统称为中频，频
率的大小与数值没有关系。有可能高于输入信号 频率，也有可能低于输入信号频率。一些性能指 标要求较高的收信机有多个中频，但解调级以前 的中放电路对应的中频信号一般都较低。
21
2、主要性能分析
1）电压传输系数Kd 当输入为高频等幅波时 :
Kd
UO U im
1
当输入为单频普通调幅波时
: Kd
U n maU im
1
Um
maUim
2）输入电阻Ri
条件是检波器输入为高频等幅波 u（I t） Uim cosct
则检波器输入功率为
Pi
U
2 im
/ 2Ri
14
当输入为高频等幅波
uO(t) uI(t) Uim
0
uO(AV)
t
输入、输出信号波形
uO(t) Uim t 0
理想输出信号波形
15
分析如下：设 u（I t） Uim cosct 且在 t 0 时 CL上没有电荷，即 : u（0 t）=0 这时 u（D t）=u（I t）-u（0 t）>0
48
调试难问题
直放式收音机在获得较高的性能指标 时，输入回路、第一高放、第二高放、第 三高放．．．频率相同，各级要统一调谐 由于整机放大倍数较大，级与级之间不良 耦合容易产生自激。
49
大规模生产问题
只进行输入回路、本振回路统调跟踪调 试。
中频频率固定，频率低调试简单。集中 参数滤波器无需调整。 集中参数滤波器：陶瓷滤波器、机械振子 滤波器、晶体滤波器、梳状滤波器、可编 程滤波器。
一、SMT调频收音机PPT教学课件
2020/12/09
2
三、调频收音机元、器件清单
电阻 R1→R5 电阻规格.ppt 电容 C1→C18电容规格 集成块 SC1088 电感 L1→L4电感规格.ppt 晶体管 V1→V4晶体管规格.ppt 塑料件 前盖、后盖、开关钮、开关钮
金属件 电池片（3）、自攻螺丝（3）、电位器螺丝
其他 耳机、音量电位器（51K）、S1、S2轻触开
3、在焊接部分原件时，不小心将它们引脚处的焊锡与贴片 元件的焊盘连在了一块儿，也看不清楚PCB板上连了没连， 很闹心！
4、感觉螺丝很不配套，安着老费劲了！
5、老师的话有点危言耸听，贴片元件没那么神秘，也没那 么难安放，我们之前心里很有压力，生怕搞砸。
2020/12/09
6
七、心得体会
• 体会一：这些元器件挺厉害，就那么焊了几下、 连了几下、点了几下，插上耳机后调频收音机就 能够接收到电磁波信号了。
• 体会二:没有激烈的争吵与争辩就没有好的结论和 结果。
• 体会三：经验和规则很重要，熟练产生效率。 • 体会四:共同合作不可或缺，我们可以没有全备的
工具，但我们可以有周边的资源！
2020/12/09
7
PPT精品课件
谢谢观看
Thank You For Watching
8
五、调频收音机工作原理图
六、在制作过程中遇到的困难（实话实说）
1、元器件实物与原理图中的符号对照不起来。比如之前没 见过色环电感，误把它当成电阻，看半天也不知道放哪。
2、有些元器件引脚太长，不知道该贴着板子焊接还是留一 定余地。例如磁环电感引脚又细又软，让人很纠结；还有 长腿儿指示灯，我们组有几个引脚留的太短，最后加外壳 的时候才发现指示灯“含而不露，美中不足”
型晶体管收音机的组装和调试优质课件公开课获奖课件省赛课一等奖课件
输入 电路
变频 电路
中放
检波
音频 放大
功率 放大
u
u
u
u
u
u
t
t
t
t
t
t
高频调 幅信号
中频调幅 信号
放大旳中频 调幅信号
音频信号
465kHz
放大旳音频 信号
电原理图
元器件旳辨认与安装
① 体积从小到大、个头从低到高。 ② 认清阻值、分清有源器件旳正负极。 ③ 正确鉴别三极管旳e、b、c极。 ④ 仔细阅读阐明书。
调幅收音机旳中频变压器 （简称：中周）
大小规格1010 mm 77 mm
调谐电容器(瓷管型)
调幅收音机旳中波振荡线圈
1010 mm 77 mm
T2
振荡线圈
T3
中 频 变 压 器
T4
中 频 变 压 器
7、输入变压器
• 六个脚相应3组线圈安装方向不能错，安装正确时变压器顶 部靠外角有一突出旳小点,电路板上也有一白色旳小点，要 相应上。
焊接时尤其注意：在3-5秒不能焊接好时，要等冷却后再焊， 不然轻易损坏。
8、中波磁棒天线线圈
• 天线线圈是高频变压器，被作为接受电台 信号旳主要器件。
• 外形图：
磁棒天线与电磁波传播方 向垂直时信号幅度最大
9、喇叭（扬声器）
万用表X1挡，正常7.5--8欧姆，假如损坏，表不通，无声。
让我们开始组装吧
调整双联左上 角旳微调电容， 使电台声音最大
低端统调
统调
收一种最 低端电台
调整线圈在磁棒 上旳位置，使声
音最响
高端统调
统调
收一种最 高端电台
调整双联上旳微调 电容，使声音最响
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
功放级。功放级主要由三极管VT7、VT8，二极管 BG10，电阻器R16，电容器C14、C15，输入变压 器T6，输出变压器T7，喇叭Y,耳机插座CK等组成。 VT7、VT8为推挽式放大管；BG10、R16为偏置电 路；C14、C15为中和电容。
三、集成电路收音机的工作原理
ZX2023型集成电路收音机由两大单元电路所组 成，如图11.5中的虚线分隔部分，即高频部分 和低频部分。其中高频单元电路主要由集成电 路D7642等组成，低频单元电路主要由直耦式放 大器（VT1、VT2）等组成
各方框图的主要作用如下。 高放：把天线接收下来的广播（高频）信号进行放大。 本振：产生一个本机振荡，该振荡频率总是跟踪高放级，
总比高放级的信号频率高465KHZ,把这个频率称为“中频”， 中频送至混频级。 混频：把高放信号和本振信号进行混合，取其差频，该差 频固定为中频（465KHZ），然后送至中放级进行放大。 中放： 中放是具有选择性地对中频信号进行放大，中放 级采用两级放大后，把信号送至检波级。其中，中放Ⅰ级还 同时受自动增益控制电路（AGC）的控制。 检波：检波就是卸载，即取其真实信号，舍弃载波信号， 还原出音频信号。 自动增益控制电路：自动增益控制电路简称AGC，是把检 波后的直流分量反馈至中放Ⅰ级，实现对高频电路的自动调 节，来控制和弥补因信号或强或若原因产生的波动。
检波级。检波级主要由三极管VT4，电阻器R9、R5，电位 器W，电容器C7、C8、C9，中周T5等组成。VT4为检波管； R9、R5、W为偏置电路；C7、C8、C9为高频旁路。
前置级。前置级主要由三极管VT5、VT6，电阻器R12、 R10、R11、R13、R14、R15，电容器C10、C12、C13等 组成。
一、晶体管收音机的整机总装
1.总装前的准备工作 （1）按照材料清单清点全套零件。
（2） 对元器件进行检测
用万用表对所有电阻器、电容器、感性元件、晶 体管、喇叭、耳机插座等进行检测。对于损坏或 质量不符合要求的元器件进行更换。
（3）编制工艺文件
认真阅读安装说明书，分析本机的安装要求， 并按实际情况编制工艺文件。工艺文件的编制可 参考表8.3～8.8。
1.调谐电路
单联电容C与天线T组成高频调谐回路，调谐选 频后信号送至集成电路D7642。
2. 高频放大、检波电路
集成电路D7642可完成输入信号的阻抗变换、 高频放大及检波。输入至2脚的调谐信号经其内 部处理放大后，从其3脚输入音频信号，经电容 C4耦合、电位器RP调节，从电位器的中心抽头 送至低频放大电路。
任务11 组装晶体管收音机
11.1 任务描述 晶体管收音机属于小家电产品中的音响视听设 备，“麻雀虽小，五脏俱全”，它的组成电路几 乎包括了模拟电路的所有电路，主要有直流电源 的退藕滤波；高频电路的混频、振荡、变频、选 频、耦合、负反馈、检波及放大等；低频电路的
电压放大、功率放大、耦合及负反馈等。
本任务就是按照电子工艺的要求来设计和制作晶 体管收音机。
中放Ⅰ级。中放Ⅰ级主要由三极管VT2，电阻器R4、R5、 R6，电容器C4、C5，中周T4等组成。VT2为中放Ⅰ级放 大；R4、R5、R6为偏置电路；C4、C5为高频旁路；T4的 初级和槽路电容组成中频LC选频回路。
中放Ⅱ级。中放Ⅱ级主要由三极管VT3，电阻器R7、R8， 电容器C6，中周T5等组成。VT3为中放Ⅱ级放大；R7、 R8为偏置电路；C6为高频旁路；T5的初级和槽路电容组 成中频LC选频回路。
11.2 任务资讯 11.2.1 晶体管收音机的工作原理 一、识读晶体管收音机的方框图
超外差式晶体管AM收音机一般由高频和低频两大电路组成， 其中，高频电路主要包括变频级（高放、混频、本振）、中 放级（中放Ⅰ、中放Ⅱ、自动增益控制）、检波级3大单元 电路组成；低频电路主要由前置放大与功放2大电路组成。
3. 低频放大电路 两级直耦放大器VT1、VT2把音频信号放大后，
直接驱动喇叭。
4.电源电路 GB为3V供电电源；R3、C7、C1组成电源退耦滤
波电路。
5. 指示灯电路 LED为整机总装、调试与 检修
企业整机总装、调试与检修是在生产线上 进行的，下面以一个收音机的总装与调试 为例，学习手工整机总装、调试与检修。
FM收音机的工作原理基本上同AM收音机相 似。
二、晶体管收音机的工作原理
供电电路。供电电路主要由电源DC，电容器C16、 C11，电阻器R17，开关K等组成。电源（DC 1.5V） 作为整机的能源供给；C16、C11、R17组成∏型 退藕滤波电路；K为电源的总开关。
变频级。变频级主要由三极管VT1，双连电容器 C1-A、C1-B，微调电容器C1a、C1b,电阻器R1、 R2、R3，电容器C2、C3，二极管BG9，天线线圈 T1，振荡线圈T2及中周T3等组成。VT1为混频和 放大；C1-A、C1a和T1的初级组成LC选频调谐回 路；C1-B、C1b和T2的初级组成LC本机振荡回路； T3的初级和槽路电容组成中频LC选频回路；R1、 R2、BG9组成偏置电路；C2为高频旁路电容；C3 为耦合电容。
（4）按照工艺文件的要求，对元器件引脚进行 成形、镀锡。
（5）此外，还要准备好一套焊接工具、一套常 用工具、1块万用表及1节1﹟电池等。
2. 整机焊接工艺 （1）插装元器件 插装及焊接质量与顺序直接影响整机的质量与
成功率，合理的安装需要思考和经验。经验的插 装元器件方法与要点如表11.3所示 （2）焊接元器件 焊接的焊点质量好坏，决定着整机装配的成败， 因此，要首先具备和掌握熟练的焊接工艺。每次 焊接的元件个数最多不要超过3个，可根据实际情 况和个人习惯，边插装元器件边焊接。焊接时， 要根据焊盘的大小掌握锡量，锡量要适中。
前置放大：是一级电压放大器，把音频信 号进行放大，来满足功放级输入端的要求。
功放：功率放大，对前置级送来的音频信 号进行功率放大，最后驱动喇叭发音。
AM收音机的工作原理：天线接收下来的 已调制信号，经变频级放大、变频后转换 成中频信号，中频信号经过两级放大，通 过检波后还原出音频（低频）信号，音频 信号经前置和功率放大，最后驱动喇叭发 音。
