1.1. D T V数字电视的主要测量技术指标我们要准确把握数字电视传输网络质量的好坏，应该分三步。
第一步：对平均功率，MER,BER这三个指标进行测量。
MER、BER测量门限（实际经验总结）前端MER Pro FECBERPost FECBER64QAM优良38dBuv >1.00E-9 >1.00E-9 正常值36dBuv 1.00E-8 >1.00E-9 临界值34dBuv 1.00E-7 1.00E-8光节点MER Pro FECBERPost FECBER64QAM优良36dBuv >1.00E-9 >1.00E-9 正常值34dBuv 1.00E-8 >1.00E-9 临界值32dBuv 1.00E-7 1.00E-8放大器MER Pro FECBERPost FECBER64QAM优良35dBuv 1.00E-9 >1.00E-9 正常值33dBuv 1.00E-8 1.00E-9 临界值28dBuv 1.00E-7 1.00E-8分支器MER Pro FECBERPost FECBER64QAM优良32dBuv 1.00E-8 >1.00E-9 正常值28dBuv 1.00E-7 1.00E-9 临界值24dBuv 1.00E-6 1.00E-8机顶盒MER Pro FECBERPost FECBER64QAM优良32dBuv 1.00E-8 >1.00E-9正常值28dBuv 1.00E-7 1.00E-8临界值24dBuv 1.00E-6 1.00E-7第二步：当这些指标恶化的时候，应该对其它指标进行详细的测量，判断造成网络质量恶化的原因。
因为MER的恶化是最主要的因素，它将直接导致BER的下降并最终影响用户接收机的接收效果。
所以因主要测试调制质量参数，找出问题原因。
调制质量参数主要有：调制误差率、载波抑制、幅度不平衡、正交误差、相位抖动，RS解码前误码率等。
数字电视测量实验操作
1.观察信号波形：先按waveform，再根据要求选择：按100%BARS，得到如图100%彩条信号：按75%BARS，得到如图75%彩条信号：按FREQUENCY RESPONSE，得多波群信号：多次按LINEARITY，出现如图图像，即为阶梯波叠加副载波信号：多次按OTHER SIGNALS，出现如图图像，即为三电平色度信号：多次按FLAT FIELD，出现如图图像，即为平场信号，上限取700mV：多次按TIME RESPONSE，出现如图图像，即为sinx/x信号：2．白条幅度观测：选择75%彩条信号；Picture→L37；Waveform 观察；Measure→ Bar-Line Time；freeze；读取Sync Level（同步头相对于消隐后肩的幅度）、Sync to Bar Top（白条电平+同步电平）。
3.群延时和增益的频率响应：选择Sinx /x信号；Picture→L41；Waveform 观察；Measure→ Group Delay SinX-X；Menu→cursor(光标)→激活；freeze；旋转旋钮，找到衰减值最大的频率点，分别读取此处Amplitude（幅频衰减值）、Group Delay（相频衰减值）的值。
4. 测第22行静噪行选择多波群信号；Picture→L22；Waveform 观察；Measure→ Noise Specturum；Menu→FITER SELECTION→选择高通100KHZ低通5MHZ和UNIFIED WEIGHTING(权重)，也就是选择1,3,4项；freeze；读取Noise Level数据。
5. 亮度非线性失真选择五阶梯信号（按Linearity多次，得到）；Waveform 观察；Measure→ Luminance Non Linearity；freeze；读取pk-pk。
6. 微分增益失真，微分相位失真选择阶梯波叠加副载波信号；Waveform 观察；Measure→ DGDP；freeze；读取Differential Gain、Differential Phasic。
数字电视参数测量(精)
有线数字电视信号传输中参数的测量方法关键词：数字电视，传输，参数，测量，方本文描述了在有线数字电视传输中测量参数的客观方法。
重点是有线数字电视信号从信号源到用户接收端的端到端性能。
这个传输链包括电缆分配系统，也可包括为有线电视前端提供信号源的链路，如卫星链路、地面传输链路、或宽带网络链路等。
因为卫星系统、地面系统、微波系统有截然不同的测量规范，这里不对它们一一进行定义。
同时建议在测量有线电视系统性能时，通过系统的信号不应是解调后的信号，即有线电视的源信号取自卫星传输（经QPSK、BPSK等调制）、地面开路传输（经8－VSB或COFDM调制）或多点分配微波系统。
本文所述内容适用于任何工作频率从30MHz到2150MHz的有同轴电缆输出的电视和声音信号的有线数字电视分配系统（包括独立接收系统）。
在未来的应用中，频率范围将可能扩展为从5MHz到3000MHz。
本文介绍了对有同轴电缆输出的有线数字电视分配系统工作特性的基本测量方法，以便评估此类系统的性能及其性能限制。
这些测量方法应用于经PSK、QAM和OFDM等方式调制后的数字信号（对于在有线系统中的VSB信号的测量，还需要另外的测量方法），测量的参数如下：系统输出口的相互隔离度通道内的幅频响应射频载波功率射频噪声功率载噪比（C/N）比特误码率（BER）比特误码率与Eb/No噪声余裕调制误差率（MER）信噪比（S/N）射频相位抖动回波（用于测量均衡器的屏蔽能力）数字调制信号的测量方法不同于模拟调制信号，主要有以下几个原因：a) 除VSB调制方式外，数字调制的信号不存在载波，因此无法测量（例如ITU－T J83中的 PSK或QAM调制系统等），或是有几千条载波（例如OFDM调制系统，包括导频及BPSK、QPSK和QAM调制）；b) 被调制信号频谱像噪声般平铺于频带中；c) 影响接收信号质量的参数与通过信道传输在解调和纠错前引入的比特或字符误码因素有关(如:噪声、幅度和相位的失真等)；数字调制信号的测量方法基于以下几个条件：a) 对于各种基带系统,其输入输出信号为MPEG－2的传输流(TS),例如卫星,有线,SMATV,MMDS/MVDS和地面分配系统;b) 通过卫星接收的PSK调制数字信号,例如QPSK等方式,能够以同样的调制方式在有线网络(SMATV) 中分配;c) 通过卫星接收的数字调制信号以QAM方式在有线电视网(CATV)中分配;d) 通过地面广播系统接收的OFDM调制信号能以同样的OFDM调制方式在SMATV/CATV系统中分配;e) 提供PSK,QAM或OFDM调制的I/Q基带信号源,具备适用的接口和相关的SI文件信息;f) 在注明的有关地方需用PSK,QAM或OFDM调制的一个基准接收机,并指明其接口;g) 解码设备不会影响结果的一致性.（1）系统输出口的相互隔离度系统隔离度通常在以下几个连接处测量a) 系统输出连接相邻用户的分支器连接处;b) 系统输出连接相同多用户的分支器连接处;c) 相邻环路系统的输出处;测量方法如同模拟调制系统方法，使用扫描信号发生器测量。
数字电视参数测量精
度与方法数字电视参数测量精度与方法导言数字电视（Digital Television，简称DTV）是利用数字技术实现电视节目的传输、接收和显示的全新电视系统。
伴随着数字技术的不断发展，数字电视已成为了当下主流的电视传输方式，而数字电视参数的测量精度对其传输质量起着至关重要的作用。
本文将探讨数字电视参数测量的精度与方法。
数字电视参数测量的重要性在数字电视传输过程中，各种参数的准确性都对信号的传输质量、接收图像的清晰度、音效的真实度等方面产生影响。
因此，数字电视参数测量需要严格地按照相关标准进行。
数字电视参数测量的方法数字电视参数测量有多种方法，下面我们分别进行介绍。
数字电视信号强度（RF Level）的测量数字电视信号强度是指数字电视信号中每个频道上的电磁场强度。
为了使每个频道上的电视节目达到最佳接收状态，必须将每个频道上的信号强度控制在一定的范围内。
常见的信号强度测量仪器包括：功率计、频谱分析仪等。
数字电视误码率（BER）和误差向量幅度（EVM）的测量数字电视误码率（BER）是在数字电视传输过程中，信道码率中出现错误比例的度量。
误差向量幅度（EVM）是根据TX和RX之间的信号误差来计算其分布的一个指标，反映了发射端和接收端之间的信号失真程度。
需要注意的是，数字电视的误码率和误差向量幅度都只能在数字电视解调器（Demodulator）处进行测量。
数字电视帧误码率（FEC）的测量数字电视帧误码率是传输数据帧丢失的比例，通常以每百万个数据帧为单位。
为了保证数据传输的可靠性，每个数字电视信道都要有容错机制，这就需要数字电视系统对传输过程中的帧误码率进行实时监测，以便及时进行误码率的修正。
以上就是数字电视参数测量的主要方法。
此外，数字电视参数的测量还需考虑采样精度、信号抗干扰性等方面的影响。
数字电视参数测量的标准主要由国际电信联盟（ITU）和欧洲电信标准委员会（ETSI）等组织出台。
数字电视参数测量精度对数字电视传输质量和接收效果有着重要的影响，数字电视参数测量的方法也比较多样。
卫星数字电视接收器测量方法
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载卫星数字电视接收器测量方法地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容国家质量技术监督检验检疫总局中华人民共和国信息产业部发布××××-××-××实施××××-××-××发布卫星数字电视接收器性能测量方法Test mMMethodss of measurement of measurement offor satellite digital television receiver（报批审定稿）（本稿完成日期：20032004.801.2210）GBSJ/T ××××—××××中华人民共和国国家标准电子行业标准ICS 337.160.25M74备案号：卫星SJ目次TOC \f \h \t "前言、引言标题,附录标识,参考文献、索引标题,章标题,附录章标题,一级条标题,附录一级条标题" HYPERLINK \l "_Toc80433023"1 范围 PAGEREF _Toc80433023 \h 1HYPERLINK \l "_Toc80433024" 2 规范性引用文件 PAGEREF_Toc80433024 \h 1HYPERLINK \l "_Toc80433025" 3 术语和定义 PAGEREF_Toc80433025 \h 1HYPERLINK \l "_Toc80433031" 4 测试信号 PAGEREF_Toc80433031 \h 1HYPERLINK \l "_Toc80433032" 4.1 MPEG-2活动序列 PAGEREF _Toc80433032 \h 1HYPERLINK \l "_Toc80433033" 4.2 伪随机序列 PAGEREF_Toc80433033 \h 1HYPERLINK \l "_Toc80433034" 4.3 数字视频测试信号 PAGEREF _Toc80433034 \h 1HYPERLINK \l "_Toc80433035" 4.4 图像格式测试信号 PAGEREF _Toc80433035 \h 2HYPERLINK \l "_Toc80433036" 4.5 数字音频测试信号 PAGEREF _Toc80433036 \h 2HYPERLINK \l "_Toc80433037" 4.6 音视频同步测试信号 PAGEREF _Toc80433037 \h 2HYPERLINK \l "_Toc80433038" 4.7 图像质量系数测试序列PAGEREF _Toc80433038 \h 3HYPERLINK \l "_Toc80433039" 5 测试仪器 PAGEREF_Toc80433039 \h 3HYPERLINK \l "_Toc80433055" 6 测量条件和测量状态 PAGEREF _Toc80433055 \h 3HYPERLINK \l "_Toc80433056" 6.1 测量条件 PAGEREF_Toc80433056 \h 3HYPERLINK \l "_Toc80433057" 6.2 仲裁条件 PAGEREF_Toc80433057 \h 4HYPERLINK \l "_Toc80433058" 6.3 预热 PAGEREF_Toc80433058 \h 4HYPERLINK \l "_Toc80433059" 6.4 测量状态 PAGEREF_Toc80433059 \h 4HYPERLINK \l "_Toc80433060" 7 测量项目和方法 PAGEREF_Toc80433060 \h 4HYPERLINK \l "_Toc80433061" 7.1 接收性能 PAGEREF_Toc80433061 \h 4HYPERLINK \l "_Toc80433063" 7.2 AV输出端特性 PAGEREF_Toc80433063 \h 12HYPERLINK \l "_Toc80433064" 7.3 Y/C分离端子输出特性 PAGEREF _Toc80433064 \h 16HYPERLINK \l "_Toc80433065" 7.4 分量输出端特性 PAGEREF _Toc80433065 \h 18HYPERLINK \l "_Toc80433066" 7.5 R、G、B输出特性 PAGEREF _Toc80433066 \h 21HYPERLINK \l "_Toc80433067" 7.6 图像质量系数 PAGEREF_Toc80433067 \h 22HYPERLINK \l "_Toc80433068" 7.7 输出的同步信号特性 PAGEREF _Toc80433068 \h 23HYPERLINK \l "_Toc80433069" 7.8 图像格式 PAGEREF_Toc80433069 \h 24HYPERLINK \l "_Toc80433070" 7.9 射频输出端特性 PAGEREF _Toc80433070 \h 24HYPERLINK \l "_Toc80433071" 7.10 TS流输出口特性 PAGEREF _Toc80433071 \h 25HYPERLINK \l "_Toc80433072" 7.11 电源适应性 PAGEREF_Toc80433072 \h 26HYPERLINK \l "_Toc80433073" 7.12 消耗功率 PAGEREF_Toc80433073 \h 27HYPERLINK \l "_Toc80433074" 7.13 待机消耗功率 PAGEREF_Toc80433074 \h 27HYPERLINK \l "_Toc80433075" 附录A （规范性附录）视频测试信号波形 PAGEREF _Toc80433075 \h 28HYPERLINK \l "_Toc80433090" 附录B （资料规范性附录）供测量用的滤波器的参数及其特性 PAGEREF _Toc80433090 \h 32HYPERLINK \l "_Toc80433090" 附录C （资料性附录）数字电视接收设备测试方法标准工作组 PAGEREF _Toc80433090 \h 3235TOC \f \h \t "前言、引言标题,附录标识,参考文献、索引标题,章标题,附录章标题,一级条标题,附录一级条标题" HYPERLINK \l "_Toc80002449" 前言 PAGEREF _Toc80002449 \h IIIIIHYPERLINK \l "_Toc80002450" 1 范围 PAGEREF_Toc80002450 \h 1HYPERLINK \l "_Toc80002451" 2 规范性引用文件 PAGEREF_Toc80002451 \h 1HYPERLINK \l "_Toc80002452" 3 术语和定义 PAGEREF_Toc80002452 \h 1HYPERLINK \l "_Toc80002458" 4 测试信号 PAGEREF_Toc80002458 \h 1HYPERLINK \l "_Toc80002459" 4.1 MPEG-2活动序列 PAGEREF _Toc80002459 \h 1HYPERLINK \l "_Toc80002460" 4.2 伪随机序列 PAGEREF_Toc80002460 \h 1HYPERLINK \l "_Toc80002461" 4.3 数字视频测试信号 PAGEREF _Toc80002461 \h 1HYPERLINK \l "_Toc80002462" 4.4 图像格式测试信号 PAGEREF _Toc80002462 \h 2HYPERLINK \l "_Toc80002463" 4.5 数字音频测试信号 PAGEREF _Toc80002463 \h 2HYPERLINK \l "_Toc80002464" 4.6 音视频同步测试信号 PAGEREF _Toc80002464 \h 2HYPERLINK \l "_Toc80002465" 4.7 图像质量系数测试序列PAGEREF _Toc80002465 \h 3HYPERLINK \l "_Toc80002466" 5 测试仪器 PAGEREF_Toc80002466 \h 3HYPERLINK \l "_Toc80002467" 5.1 数字信号发生器 PAGEREF _Toc80002467 \h 3HYPERLINK \l "_Toc80002468" 5.2 数字卫星测试发射机 PAGEREF _Toc80002468 \h 3HYPERLINK \l "_Toc80002469" 5.3 误码分析仪 PAGEREF_Toc80002469 \h 3HYPERLINK \l "_Toc80002470" 5.4 高斯噪声发生器 PAGEREF _Toc80002470 \h 3HYPERLINK \l "_Toc80002471" 5.5 视频分析仪 PAGEREF_Toc80002471 \h 3HYPERLINK \l "_Toc80002472" 5.6 音频分析仪 PAGEREF_Toc80002472 \h 3HYPERLINK \l "_Toc80002474" 5.7 脉冲干扰发生器 PAGEREF _Toc80002474 \h 3HYPERLINK \l "_Toc80002475" 5.8 示波器 PAGEREF_Toc80002475 \h 3HYPERLINK \l "_Toc80002482" 6 测量条件和测量状态 PAGEREF _Toc80002482 \h 3HYPERLINK \l "_Toc80002483" 6.1 测量条件 PAGEREF_Toc80002483 \h 3HYPERLINK \l "_Toc80002484" 6.2 仲裁条件 PAGEREF_Toc80002484 \h 4HYPERLINK \l "_Toc80002485" 6.3 预热 PAGEREF_Toc80002485 \h 4HYPERLINK \l "_Toc80002486" 6.4 测量状态 PAGEREF_Toc80002486 \h 4HYPERLINK \l "_Toc80002487" 7 测量项目和方法 PAGEREF_Toc80002487 \h 4HYPERLINK \l "_Toc80002488" 7.1 接收性能 PAGEREF_Toc80002488 \h 4HYPERLINK \l "_Toc80002490" 7.2 AV输出端特性 PAGEREF_Toc80002490 \h 11HYPERLINK \l "_Toc80002491" 7.3 Y/C分离端子输出特性 PAGEREF _Toc80002491 \h 16HYPERLINK \l "_Toc80002492" 7.4 分量输出端特性 PAGEREF _Toc80002492 \h 18HYPERLINK \l "_Toc80002493" 7.5 R、G、B输出特性 PAGEREF _Toc80002493 \h 20HYPERLINK \l "_Toc80002494" 7.6 图像质量系数 PAGEREF_Toc80002494 \h 21HYPERLINK \l "_Toc80002495" 7.7 输出的同步信号特性 PAGEREF _Toc80002495 \h 22HYPERLINK \l "_Toc80002496" 7.8 图像格式 PAGEREF_Toc80002496 \h 23HYPERLINK \l "_Toc80002497" 7.9 射频输出端特性 PAGEREF _Toc80002497 \h 24HYPERLINK \l "_Toc80002498" 7.10 TS流输出口特性 PAGEREF _Toc80002498 \h 25HYPERLINK \l "_Toc80002499" 7.11 电源适应性 PAGEREF_Toc80002499 \h 26HYPERLINK \l "_Toc80002500" 7.12 消耗功率 PAGEREF_Toc80002500 \h 27HYPERLINK \l "_Toc80002501" 7.13 待机消耗功率 PAGEREF_Toc80002501 \h 27HYPERLINK \l "_Toc80002502" 附录A（规范性附录）视频测试信号波形 PAGEREF _Toc80002502 \h 28HYPERLINK \l "_Toc80002517" 附录B（规范性附录）供测量用的滤波器的参数及其特性 PAGEREF _Toc80002517 \h 3233TOC \f \h \t "前言、引言标题,附录标识,参考文献、索引标题,章标题,附录章标题,一级条标题,附录一级条标题" HYPERLINK \l "_Toc77080049" 前言 PAGEREF _Toc77080049 \hHYPERLINK \l "_Toc77080050" 1 范围 PAGEREF _Toc77080050 \hHYPERLINK \l "_Toc77080051" 2 规范性引用文件 PAGEREF_Toc77080051 \hHYPERLINK \l "_Toc77080052" 3 术语和定义 PAGEREF_Toc77080052 \hHYPERLINK \l "_Toc77080058" 4 测试信号 PAGEREF_Toc77080058 \hHYPERLINK \l "_Toc77080059" 4.1 MPEG-2活动序列 PAGEREF_Toc77080059 \hHYPERLINK \l "_Toc77080060" 4.2 伪随机序列 PAGEREF_Toc77080060 \hHYPERLINK \l "_Toc77080061" 4.3 数字视频测试信号 PAGEREF _Toc77080061 \hHYPERLINK \l "_Toc77080062" 4.4 图像格式测试信号 PAGEREF _Toc77080062 \hHYPERLINK \l "_Toc77080063" 4.5 数字音频测试信号 PAGEREF _Toc77080063 \hHYPERLINK \l "_Toc77080064" 4.6 音视频同步测试信号 PAGEREF _Toc77080064 \hHYPERLINK \l "_Toc77080065" 4.7 图像质量系数测试序列 PAGEREF _Toc77080065 \hHYPERLINK \l "_Toc77080066" 5 测试仪器 PAGEREF_Toc77080066 \hHYPERLINK \l "_Toc77080067" 5.1 数字信号发生器 PAGEREF_Toc77080067 \hHYPERLINK \l "_Toc77080068" 5.2 数字卫星测试发射机 PAGEREF _Toc77080068 \hHYPERLINK \l "_Toc77080069" 5.3 误码分析仪 PAGEREF_Toc77080069 \hHYPERLINK \l "_Toc77080070" 5.4 图像质量系数分析仪 PAGEREF _Toc77080070 \hHYPERLINK \l "_Toc77080071" 5.5 高斯噪声发生器 PAGEREF_Toc77080071 \hHYPERLINK \l "_Toc77080072" 5.6 彩色图像监视器 PAGEREF_Toc77080072 \hHYPERLINK \l "_Toc77080073" 5.7 高清监视器 PAGEREF_Toc77080073 \hHYPERLINK \l "_Toc77080074" 5.8 视频分析仪 PAGEREF_Toc77080074 \hHYPERLINK \l "_Toc77080075" 5.9 色度噪声表 PAGEREF_Toc77080075 \hHYPERLINK \l "_Toc77080076" 5.10 音频分析仪 PAGEREF_Toc77080076 \hHYPERLINK \l "_Toc77080077" 5.11 频谱分析仪 PAGEREF_Toc77080077 \hHYPERLINK \l "_Toc77080078" 5.12 电视测试解调器 PAGEREF _Toc77080078 \hHYPERLINK \l "_Toc77080079" 5.13 频率计 PAGEREF_Toc77080079 \hHYPERLINK \l "_Toc77080080" 5.14 脉冲干扰发生器 PAGEREF _Toc77080080 \hHYPERLINK \l "_Toc77080081" 5.15 示波器 PAGEREF_Toc77080081 \hHYPERLINK \l "_Toc77080082" 5.16 存贮示波器 PAGEREF_Toc77080082 \hHYPERLINK \l "_Toc77080084" 5.17 混合器 PAGEREF_Toc77080084 \hHYPERLINK \l "_Toc77080086" 5.18 功率计 PAGEREF_Toc77080086 \hHYPERLINK \l "_Toc77080089" 6 测量条件和测量状态 PAGEREF _Toc77080089 \hHYPERLINK \l "_Toc77080090" 6.1 测量条件 PAGEREF_Toc77080090 \hHYPERLINK \l "_Toc77080091" 6.2 仲裁条件 PAGEREF_Toc77080091 \hHYPERLINK \l "_Toc77080092" 6.3 预热 PAGEREF_Toc77080092 \hHYPERLINK \l "_Toc77080093" 6.4 测量状态 PAGEREF_Toc77080093 \hHYPERLINK \l "_Toc77080094" 7 测量项目和方法 PAGEREF_Toc77080094 \hHYPERLINK \l "_Toc77080095" 7.1 接收性能 PAGEREF_Toc77080095 \hHYPERLINK \l "_Toc77080097" 7.2 AV输出端特性 PAGEREF_Toc77080097 \hHYPERLINK \l "_Toc77080098" 7.3 Y/C分离端子输出特性 PAGEREF _Toc77080098 \hHYPERLINK \l "_Toc77080099" 7.4 分量输出端特性 PAGEREF_Toc77080099 \hHYPERLINK \l "_Toc77080100" 7.5 R、G、B输出特性 PAGEREF _Toc77080100 \hHYPERLINK \l "_Toc77080101" 7.6 图像质量系数 PAGEREF_Toc77080101 \hHYPERLINK \l "_Toc77080102" 7.7 输出的同步信号特性 PAGEREF _Toc77080102 \hHYPERLINK \l "_Toc77080103" 7.8 图像格式 PAGEREF_Toc77080103 \hHYPERLINK \l "_Toc77080104" 7.9 射频输出端特性 PAGEREF_Toc77080104 \hHYPERLINK \l "_Toc77080105" 7.10 TS流输出口特性 PAGEREF _Toc77080105 \hHYPERLINK \l "_Toc77080106" 7.11 电源适应性 PAGEREF_Toc77080106 \hHYPERLINK \l "_Toc77080107" 7.12 消耗功率 PAGEREF_Toc77080107 \hHYPERLINK \l "_Toc77080108" 7.13 待机消耗功率 PAGEREF_Toc77080108 \hHYPERLINK \l "_Toc77080109" 附录A （规范性附录）视频测试信号波形 PAGEREF _Toc77080109 \hHYPERLINK \l "_Toc77080124" 附录B （规范性附录）供测量用的滤波器的参数及其特性 PAGEREF _Toc77080124 \hHYPERLINK \l "_Toc77080129" 附录C （资料性附录）数字电视接收设备测试方法标准工作组 PAGEREF _Toc77080129 \hTOC \f \h \t "前言、引言标题,附录标识,参考文献、索引标题,章标题,附录章标题" HYPERLINK \l "_Toc76522127" 前言 PAGEREF_Toc76522127 \hHYPERLINK \l "_Toc76522128" 1 范围 PAGEREF _Toc76522128 \hHYPERLINK \l "_Toc76522129" 2 规范性引用文件 PAGEREF_Toc76522129 \hHYPERLINK \l "_Toc76522130" 3 术语和定义 PAGEREF_Toc76522130 \hHYPERLINK \l "_Toc76522131" 4 测试信号 PAGEREF_Toc76522131 \hHYPERLINK \l "_Toc76522132" 5 测试仪器 PAGEREF_Toc76522132 \hHYPERLINK \l "_Toc76522133" 6 测量条件和测量状态 PAGEREF _Toc76522133 \hHYPERLINK \l "_Toc76522134" 7 测量项目和方法 PAGEREF_Toc76522134 \hHYPERLINK \l "_Toc76522135" A.1 平场信号 PAGEREF_Toc76522135 \hHYPERLINK \l "_Toc76522136" A.2 2T脉冲、调制的20T脉冲和条信号 PAGEREF _Toc76522136 \hHYPERLINK \l "_Toc76522137" A.3 色度副载波调制的阶梯信号PAGEREF _Toc76522137 \hHYPERLINK \l "_Toc76522138" A.4 亮度五阶梯信号 PAGEREF_Toc76522138 \hHYPERLINK \l "_Toc76522139" A.5 亮度多波群信号 PAGEREF_Toc76522139 \hHYPERLINK \l "_Toc76522140" A.6 亮度小斜坡信号 PAGEREF_Toc76522140 \hHYPERLINK \l "_Toc76522141" A.7 Sinx/x信号 PAGEREF_Toc76522141 \hHYPERLINK \l "_Toc76522142" 图A7 Sinx/x信号 PAGEREF_Toc76522142 \hHYPERLINK \l "_Toc76522143" A.8 A计权网络特性 PAGEREF_Toc76522143 \hTOC \f \h \t "前言、引言标题,附录标识,参考文献、索引标题,章标题,附录章标题,一级条标题,附录一级条标题,二级条标题,附录二级条标题" HYPERLINK \l "_Toc66607598" 前言 PAGEREF _Toc66607598 \h IIIV HYPERLINK \l "_Toc66607599" 1 范围 PAGEREF _Toc66607599 \h 1HYPERLINK \l "_Toc66607600" 2 规范性引用文件 PAGEREF_Toc66607600 \h 1HYPERLINK \l "_Toc66607606" 3 术语和定义 PAGEREF_Toc66607606 \h 1HYPERLINK \l "_Toc66607610" 4 测试信号 PAGEREF_Toc66607610 \h 1HYPERLINK \l "_Toc66607611" 4.1 MPEG-2活动序列 PAGEREF_Toc66607611 \h 1HYPERLINK \l "_Toc66607612" 4.2 伪随机序列 PAGEREF_Toc66607612 \h 1HYPERLINK \l "_Toc66607613" 4.3 数字视频测试信号 PAGEREF _Toc66607613 \h 1HYPERLINK \l "_Toc66607615" 4.4 图像格式测试信号 PAGEREF _Toc66607615 \h 2HYPERLINK \l "_Toc66607616" 4.5 数字音频测试信号 PAGEREF _Toc66607616 \h 2HYPERLINK \l "_Toc66607618" 4.6 音视频同步测试信号 PAGEREF _Toc66607618 \h 2HYPERLINK \l "_Toc66607619" 4.7 图像质量系数测试序列 PAGEREF _Toc66607619 \h 3HYPERLINK \l "_Toc66607620" 5 测试仪器 PAGEREF_Toc66607620 \h 3HYPERLINK \l "_Toc66607646" 6 测量条件和测量状态 PAGEREF _Toc66607646 \h 4HYPERLINK \l "_Toc66607647" 6.1 测量条件 PAGEREF_Toc66607647 \h 4HYPERLINK \l "_Toc66607648" 6.2 仲裁条件 PAGEREF_Toc66607648 \h 4HYPERLINK \l "_Toc66607649" 6.3 预热 PAGEREF_Toc66607649 \h 4HYPERLINK \l "_Toc66607650" 6.4 测量状态 PAGEREF_Toc66607650 \h 4HYPERLINK \l "_Toc66607651" 7 测量项目和方法 PAGEREF_Toc66607651 \h 4HYPERLINK \l "_Toc66607652" 7.1 接收性能 PAGEREF_Toc66607652 \h 4HYPERLINK \l "_Toc66607653" 7.1.1 载噪比门限 PAGEREF_Toc66607653 \h 44HYPERLINK \l "_Toc66607654" 7.1.2 频率范围 PAGEREF_Toc66607654 \h 65HYPERLINK \l "_Toc66607655" 7.1.3 输入电平范围 PAGEREF_Toc66607655 \h 66HYPERLINK \l "_Toc66607656" 7.1.4 频率捕捉范围 PAGEREF_Toc66607656 \h 66HYPERLINK \l "_Toc66607657" 7.1.5 符号率范围 PAGEREF_Toc66607657 \h 66HYPERLINK \l "_Toc66607669" 7.1.6 I、Q信号解调能力 PAGEREF _Toc66607669 \h 77HYPERLINK \l "_Toc66607670" 7.1.7 节目转换时间 PAGEREF_Toc66607670 \h 87HYPERLINK \l "_Toc66607672" 7.1.8 回波损耗及视频接口的反射损耗 PAGEREF _Toc66607672 \h 88HYPERLINK \l "_Toc66607673" 7.1.9 抗脉冲干扰能力 PAGEREF _Toc66607673 \h 88HYPERLINK \l "_Toc66607674" 7.1.10 抗单频干扰能力 PAGEREF _Toc66607674 \h 1010HYPERLINK \l "_Toc66607698" 7.2 AV输出端特性 PAGEREF_Toc66607698 \h 12HYPERLINK \l "_Toc66607699" 7.2.1 视频输出电平 PAGEREF_Toc66607699 \h 1212HYPERLINK \l "_Toc66607700" 7.2.2 K系数 PAGEREF_Toc66607700 \h 1212HYPERLINK \l "_Toc66607701" 7.2.3 微分增益 PAGEREF_Toc66607701 \h 1212HYPERLINK \l "_Toc66607702" 7.2.4 微分相位 PAGEREF_Toc66607702 \h 1212HYPERLINK \l "_Toc66607703" 7.2.5 亮度-色度增益差 PAGEREF _Toc66607703 \h 1313HYPERLINK \l "_Toc66607704" 7.2.6 亮度-色度时延差 PAGEREF _Toc66607704 \h 1313HYPERLINK \l "_Toc66607705" 7.2.7 亮度信号非线性失真 PAGEREF _Toc66607705 \h 1313HYPERLINK \l "_Toc66607711" 7.2.8 行同步前沿抖动 PAGEREF _Toc66607711 \h 1313HYPERLINK \l "_Toc66607712" 7.2.9 视频频响 PAGEREF_Toc66607712 \h 1313HYPERLINK \l "_Toc66607713" 7.2.10 视频加权信噪比 PAGEREF _Toc66607713 \h 1313HYPERLINK \l "_Toc66607714" 7.2.11 色度信噪比 PAGEREF_Toc66607714 \h 1414HYPERLINK \l "_Toc66607715" 7.2.12 音频输出电平 PAGEREF _Toc66607715 \h 1414HYPERLINK \l "_Toc66607716" 7.2.13 音频总谐波失真加噪声PAGEREF _Toc66607716 \h 1414HYPERLINK \l "_Toc66607717" 7.2.14 音频频率响应 PAGEREF _Toc66607717 \h 1414HYPERLINK \l "_Toc66607718" 7.2.15 音频信噪比 PAGEREF_Toc66607718 \h 1414HYPERLINK \l "_Toc66607719" 7.2.16 左右声道电平差 PAGEREF _Toc66607719 \h 1515HYPERLINK \l "_Toc66607720" 7.2.17 左右声道相位差 PAGEREF _Toc66607720 \h 1515HYPERLINK \l "_Toc66607721" 7.2.18 左右声道间串音衰减PAGEREF _Toc66607721 \h 1515HYPERLINK \l "_Toc66607722" 7.2.19 视音频同步性 PAGEREF _Toc66607722 \h 1515HYPERLINK \l "_Toc66607723" 7.3 Y/C分离端子输出特性 PAGEREF _Toc66607723 \h 16HYPERLINK \l "_Toc66607724" 7.3.1 Y通道输出电平 PAGEREF _Toc66607724 \h 1616HYPERLINK \l "_Toc66607725" 7.3.2 C通道输出电平 PAGEREF _Toc66607725 \h 1616HYPERLINK \l "_Toc66607726" 7.3.3 Y通道频率响应 PAGEREF _Toc66607726 \h 1717HYPERLINK \l "_Toc66607727" 7.3.4 Y通道加权信噪比 PAGEREF _Toc66607727 \h 1717HYPERLINK \l "_Toc66607728" 7.3.5 Y通道K系数 PAGEREF_Toc66607728 \h 1717HYPERLINK \l "_Toc66607729" 7.3.6 亮度信号非线性失真 PAGEREF _Toc66607729 \h 1717HYPERLINK \l "_Toc66607735" 7.3.7 Y/C分离端子亮-色时延差PAGEREF _Toc66607735 \h 1818HYPERLINK \l "_Toc66607736" 7.4 分量输出端特性 PAGEREF_Toc66607736 \h 18HYPERLINK \l "_Toc66607737" 7.4.1 Y通道输出电平 PAGEREF _Toc66607737 \h 1818HYPERLINK \l "_Toc66607738" 7.4.2 PB通道输出电平 PAGEREF _Toc66607738 \h 1818HYPERLINK \l "_Toc66607739" 7.4.3 PR通道输出电平 PAGEREF _Toc66607739 \h 1919HYPERLINK \l "_Toc66607740" 7.4.4 Y通道频率响应 PAGEREF _Toc66607740 \h 1919HYPERLINK \l "_Toc66607741" 7.4.5 Y通道加权信噪比 PAGEREF _Toc66607741 \h 1919HYPERLINK \l "_Toc66607742" 7.4.6 Y通道K系数 PAGEREF_Toc66607742 \h 2020HYPERLINK \l "_Toc66607743" 7.4.7 亮度信号非线性失真 PAGEREF _Toc66607743 \h 2020HYPERLINK \l "_Toc66607744" 7.4.8 Y/PB、Y/PR信号输出时延差PAGEREF _Toc66607744 \h 2020HYPERLINK \l "_Toc66607750" 7.5 R、G、B输出特性 PAGEREF _Toc66607750 \h 20HYPERLINK \l "_Toc66607751" 7.5.1 RGB信号输出电平 PAGEREF _Toc66607751 \h 2020HYPERLINK \l "_Toc66607752" 7.5.2 R、G、B三个独立通道输出信号的幅频响应 PAGEREF _Toc66607752 \h 2121HYPERLINK \l "_Toc66607753" 7.5.3 R、G、B三个独立通道输出信号的信噪比 PAGEREF _Toc66607753 \h 2121HYPERLINK \l "_Toc66607754" 7.6 图像质量系数 PAGEREF_Toc66607754 \h 21HYPERLINK \l "_Toc66607755" 7.6.1 特征说明 PAGEREF_Toc66607755 \h 2122HYPERLINK \l "_Toc66607756" 7.6.2 测量方法 PAGEREF_Toc66607756 \h 2222HYPERLINK \l "_Toc66607757" 7.7 输出的同步信号特性 PAGEREF _Toc66607757 \h 22HYPERLINK \l "_Toc66607758" 7.7.1 特征说明 PAGEREF_Toc66607758 \h 2222HYPERLINK \l "_Toc66607759" 7.7.2 测量方法 PAGEREF_Toc66607759 \h 2222HYPERLINK \l "_Toc66607760" 7.8 图像格式 PAGEREF_Toc66607760 \h 23HYPERLINK \l "_Toc66607761" 7.8.1 特征说明 PAGEREF_Toc66607761 \h 2323HYPERLINK \l "_Toc66607762" 7.8.2 测量方法 PAGEREF_Toc66607762 \h 2323HYPERLINK \l "_Toc66607765" 7.9 射频输出端特性 PAGEREF_Toc66607765 \h 24HYPERLINK \l "_Toc66607766" 7.9.1 图像载波电平 PAGEREF_Toc66607766 \h 2424HYPERLINK \l "_Toc66607767" 7.9.2 图像调制度 PAGEREF_Toc66607767 \h 2424HYPERLINK \l "_Toc66607768" 7.9.3 图像载频偏差 PAGEREF_Toc66607768 \h 2424HYPERLINK \l "_Toc66607769" 7.9.4 寄生输出抑制比 PAGEREF _Toc66607769 \h 2424HYPERLINK \l "_Toc66607771" 7.9.5 图像/伴音载频差 PAGEREF _Toc66607771 \h 2525HYPERLINK \l "_Toc66607779" 7.10 TS流输出口特性 PAGEREF _Toc66607779 \h 25HYPERLINK \l "_Toc66607782" 7.11 电源适应性 PAGEREF_Toc66607782 \h 26HYPERLINK \l "_Toc66607785" 7.12 消耗功率 PAGEREF_Toc66607785 \h 27HYPERLINK \l "_Toc66607788" 7.13 待机消耗功率 PAGEREF_Toc66607788 \h 27HYPERLINK \l "_Toc66607794" 附录A （规范性附录）视频测试信号波形 PAGEREF _Toc66607794 \h 1HYPERLINK \l "_Toc66607803" 附录B （规范性附录）供测量用的滤波器的参数及其特性 PAGEREF _Toc66607803 \h 5HYPERLINK \l "_Toc66607809" 附录C （资料性附录）数字电视接收设备测试方法标准工作组 PAGEREF _Toc66607809 \h 8目次TOC \f \h \t "前言、引言标题,附录标识,参考文献、索引标题,章标题,附录章标题,一级条标题,附录一级条标题,二级条标题,附录二级条标题,三级条标题,附录三级条标题,四级条标题,附录四级条标题" HYPERLINK \l"_Toc49843275" 前言 PAGEREF _Toc49843275 \h IVHYPERLINK \l "_Toc49843276" 1 范围 PAGEREF _Toc49843276 \h 1HYPERLINK \l "_Toc49843277" 2 引用标准 PAGEREF_Toc49843277 \h 1HYPERLINK \l "_Toc49843278" 3 术语和定义 PAGEREF_Toc49843278 \h 1HYPERLINK \l "_Toc49843280" 4 测试信号 PAGEREF_Toc49843280 \h 1HYPERLINK \l "_Toc49843281" 4.1 活动序列 PAGEREF_Toc49843281 \h 1HYPERLINK \l "_Toc49843282" 4.2 伪随机序列 PAGEREF_Toc49843282 \h 1HYPERLINK \l "_Toc49843283" 4.3 视频测试信号 PAGEREF_Toc49843283 \h 1HYPERLINK \l "_Toc49843284" 4.4 音频测试信号 PAGEREF_Toc49843284 \h 2HYPERLINK \l "_Toc49843285" 4.5 音视频同步测试信号 PAGEREF _Toc49843285 \h 2HYPERLINK \l "_Toc49843286" 5 测试仪器 PAGEREF_Toc49843286 \h 2HYPERLINK \l "_Toc49843307" 6 测量条件和测量状态 PAGEREF _Toc49843307 \h 3HYPERLINK \l "_Toc49843308" 6.1 测量条件 PAGEREF_Toc49843308 \h 3HYPERLINK \l "_Toc49843309" 6.2 仲裁条件 PAGEREF_Toc49843309 \h 3HYPERLINK \l "_Toc49843310" 6.3 预热 PAGEREF_Toc49843310 \h 3HYPERLINK \l "_Toc49843311" 6.4 测量状态 PAGEREF_Toc49843311 \h 3HYPERLINK \l "_Toc49843312" 7 测量项目和方法 PAGEREF_Toc49843312 \h 4HYPERLINK \l "_Toc49843313" 7.1 接收性能 PAGEREF_Toc49843313 \h 4HYPERLINK \l "_Toc49843314" 7.1.1 载噪比门限 PAGEREF_Toc49843314 \h 4HYPERLINK \l "_Toc49843319" 7.1.2 频率范围 PAGEREF_Toc49843319 \h 5HYPERLINK \l "_Toc49843322" 7.1.3 输入电平范围 PAGEREF_Toc49843322 \h 5HYPERLINK \l "_Toc49843325" 7.1.4 频率捕捉范围 PAGEREF_Toc49843325 \h 5HYPERLINK \l "_Toc49843328" 7.1.5 符号率范围 PAGEREF_Toc49843328 \h 6HYPERLINK \l "_Toc49843331" 7.1.6 噪声裕量 PAGEREF_Toc49843331 \h 6HYPERLINK \l "_Toc49843334" 7.1.7 I、Q信号解调能力 PAGEREF _Toc49843334 \h 6HYPERLINK \l "_Toc49843335" 7.1.7.1 I、Q分量幅度不平衡解调能力 PAGEREF _Toc49843335 \h 6HYPERLINK \l "_Toc49843338" 7.1.7.2 I、Q分量相位差解调能力PAGEREF _Toc49843338 \h 7HYPERLINK \l "_Toc49843341" 7.1.7.3 时基抖动（PCR）解调能力 PAGEREF _Toc49843341 \h 7HYPERLINK \l "_Toc49843344" 7.1.8 业务转换建立时间 PAGEREF _Toc49843344 \h 7HYPERLINK \l "_Toc49843347" 7.2 适应性测试 PAGEREF_Toc49843347 \h 7HYPERLINK \l "_Toc49843348" 7.2.1 回波损耗 PAGEREF_Toc49843348 \h 7HYPERLINK \l "_Toc49843351" 7.2.2 脉冲适应性 PAGEREF_Toc49843351 \h 8HYPERLINK \l "_Toc49843356" 7.2.3 单频适应性 PAGEREF_Toc49843356 \h 9HYPERLINK \l "_Toc49843361" 7.2.4 电源干扰适应性 PAGEREF _Toc49843361 \h 11HYPERLINK \l "_Toc49843366" 7.3 AV输出端特性 PAGEREF_Toc49843366 \h 12HYPERLINK \l "_Toc49843367" 7.3.1 视频输出电平 PAGEREF_Toc49843367 \h 12HYPERLINK \l "_Toc49843370" 7.3.2 K系数 PAGEREF_Toc49843370 \h 12HYPERLINK \l "_Toc49843373" 7.3.3 微分增益 PAGEREF_Toc49843373 \h 12HYPERLINK \l "_Toc49843376" 7.3.4 微分相位 PAGEREF_Toc49843376 \h 12HYPERLINK \l "_Toc49843379" 7.3.5 亮度-色度增益差 PAGEREF _Toc49843379 \h 13HYPERLINK \l "_Toc49843382" 7.3.6 亮度-色度时延差 PAGEREF _Toc49843382 \h 13HYPERLINK \l "_Toc49843385" 7.3.7 亮度信号非线性失真 PAGEREF _Toc49843385 \h 13HYPERLINK \l "_Toc49843388" 7.3.8 行同步前沿抖动 PAGEREF _Toc49843388 \h 13HYPERLINK \l "_Toc49843391" 7.3.9 视频频响 PAGEREF_Toc49843391 \h 13HYPERLINK \l "_Toc49843396" 7.3.10 亮度信噪比 PAGEREF_Toc49843396 \h 14HYPERLINK \l "_Toc49843399" 7.3.11 色度信噪比 PAGEREF_Toc49843399 \h 14HYPERLINK \l "_Toc49843402" 7.3.12 音频输出电平 PAGEREF _Toc49843402 \h 14HYPERLINK \l "_Toc49843405" 7.3.13 音频总谐波失真加噪声PAGEREF _Toc49843405 \h 14HYPERLINK \l "_Toc49843408" 7.3.14 音频频率响应 PAGEREF _Toc49843408 \h 14HYPERLINK \l "_Toc49843411" 7.3.15 音频信噪比 PAGEREF_Toc49843411 \h 15HYPERLINK \l "_Toc49843414" 7.3.16 左右声道间电平差 PAGEREF _Toc49843414 \h 15HYPERLINK \l "_Toc49843417" 7.3.17 左右声道间相位差 PAGEREF _Toc49843417 \h 15HYPERLINK \l "_Toc49843420" 7.3.18 左右声道间串音 PAGEREF _Toc49843420 \h 15HYPERLINK \l "_Toc49843423" 7.3.19 视音频同步性 PAGEREF _Toc49843423 \h 16HYPERLINK \l "_Toc49843426" 7.3.20 图像质量系数PQR PAGEREF _Toc49843426 \h 16HYPERLINK \l "_Toc49843429" 7.4 S端子输出特性 PAGEREF_Toc49843429 \h 16HYPERLINK \l "_Toc49843430" 7.4.1 Y通道输出电平 PAGEREF _Toc49843430 \h 16HYPERLINK \l "_Toc49843433" 7.4.2 C通道输出电平 PAGEREF _Toc49843433 \h 17HYPERLINK \l "_Toc49843436" 7.4.3 Y通道频率响应 PAGEREF _Toc49843436 \h 18HYPERLINK \l "_Toc49843441" 7.4.4 Y通道信噪比 PAGEREF_Toc49843441 \h 18HYPERLINK \l "_Toc49843444" 7.4.5 Y通道K系数 PAGEREF_Toc49843444 \h 18HYPERLINK \l "_Toc49843447" 7.4.6 亮度信号非线性失真 PAGEREF _Toc49843447 \h 18HYPERLINK \l "_Toc49843450" 7.4.7 S端子亮-色时延差 PAGEREF _Toc49843450 \h 18HYPERLINK \l "_Toc49843453" 7.4.8 图像质量系数PQR PAGEREF _Toc49843453 \h 19HYPERLINK \l "_Toc49843456" 7.5 分量输出端特性 PAGEREF_Toc49843456 \h 19HYPERLINK \l "_Toc49843457" 7.5.1 Y通道输出电平 PAGEREF _Toc49843457 \h 19HYPERLINK \l "_Toc49843460" 7.5.2 Pb通道输出电平 PAGEREF _Toc49843460 \h 20HYPERLINK \l "_Toc49843463" 7.5.3 Pr通道输出电平 PAGEREF _Toc49843463 \h 20HYPERLINK \l "_Toc49843466" 7.5.4 Y通道频率响应 PAGEREF _Toc49843466 \h 21HYPERLINK \l "_Toc49843471" 7.5.5 Y通道信噪比 PAGEREF_Toc49843471 \h 21HYPERLINK \l "_Toc49843474" 7.5.6 Y通道K系数 PAGEREF_Toc49843474 \h 21HYPERLINK \l "_Toc49843477" 7.5.7 亮度信号非线性失真 PAGEREF _Toc49843477 \h 21HYPERLINK \l "_Toc49843480" 7.5.8 图像质量系数PQR PAGEREF _Toc49843480 \h 22HYPERLINK \l "_Toc49843483" 7.6 R、G、B输出特性 PAGEREF _Toc49843483 \h 22HYPERLINK \l "_Toc49843484" 7.6.1 RGB信号输出电平 PAGEREF _Toc49843484 \h 22HYPERLINK \l "_Toc49843487" 7.7 输出的同步信号特性 PAGEREF _Toc49843487 \h 23HYPERLINK \l "_Toc49843490" 7.8 射频输出端特性 PAGEREF_Toc49843490 \h 24HYPERLINK \l "_Toc49843491" 7.8.1 图像载波电平 PAGEREF_Toc49843491 \h 24HYPERLINK \l "_Toc49843494" 7.8.2 图像调制度 PAGEREF_Toc49843494 \h 24HYPERLINK \l "_Toc49843497" 7.8.3 图像载频偏差 PAGEREF_Toc49843497 \h 24HYPERLINK \l "_Toc49843500" 7.8.4 寄生输出抑制比 PAGEREF _Toc49843500 \h 25HYPERLINK \l "_Toc49843503" 7.8.5 图象/伴音载频差 PAGEREF _Toc49843503 \h 25HYPERLINK \l "_Toc49843506" 7.8.6 边带抑制（相邻载频）PAGEREF _Toc49843506 \h 25HYPERLINK \l "_Toc49843509" 7.9 TS流输出口特性 PAGEREF_Toc49843509 \h 25HYPERLINK \l "_Toc49843512" 7.10 电源适应性 PAGEREF_Toc49843512 \h 26HYPERLINK \l "_Toc49843517" 7.11 消耗功率 PAGEREF_Toc49843517 \h 27HYPERLINK \l "_Toc49843520" 7.12 待机功率 PAGEREF_Toc49843520 \h 27HYPERLINK \l "_Toc49843523" 附录A （规范性附录）供测量用的滤波器的参数及其特性 PAGEREF _Toc49843523 \h 1HYPERLINK \l "_Toc49843524" A.1 视频标称带宽的低通滤波器PAGEREF _Toc49843524 \h 1HYPERLINK \l "_Toc49843528" A.2 A计权网络特性 PAGEREF_Toc49843528 \h 2前言为适应我国卫星数字电视发展的需要，根据GB/T 1700017700：《卫星数字电视广播信道编码和调制标准》的有关规定，制定了卫星数字电视接收器性能测量方法。
数字电视显示设备性能的测量

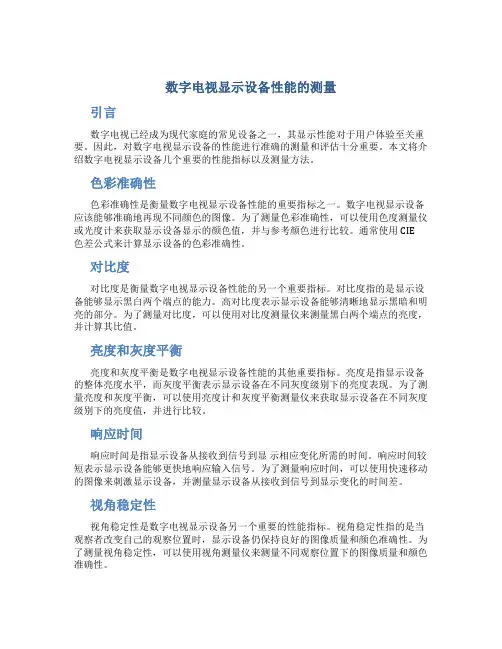

数字电视显示设备性能的测量引言数字电视已经成为现代家庭的常见设备之一，其显示性能对于用户体验至关重要。

因此，对数字电视显示设备的性能进行准确的测量和评估十分重要。
本文将介绍数字电视显示设备几个重要的性能指标以及测量方法。
色彩准确性色彩准确性是衡量数字电视显示设备性能的重要指标之一。
数字电视显示设备应该能够准确地再现不同颜色的图像。
为了测量色彩准确性，可以使用色度测量仪或光度计来获取显示设备显示的颜色值，并与参考颜色进行比较。
通常使用CIE色差公式来计算显示设备的色彩准确性。
对比度对比度是衡量数字电视显示设备性能的另一个重要指标。
对比度指的是显示设备能够显示黑白两个端点的能力。
高对比度表示显示设备能够清晰地显示黑暗和明亮的部分。
为了测量对比度，可以使用对比度测量仪来测量黑白两个端点的亮度，并计算其比值。
亮度和灰度平衡亮度和灰度平衡是数字电视显示设备性能的其他重要指标。
亮度是指显示设备的整体亮度水平，而灰度平衡表示显示设备在不同灰度级别下的亮度表现。
为了测量亮度和灰度平衡，可以使用亮度计和灰度平衡测量仪来获取显示设备在不同灰度级别下的亮度值，并进行比较。
响应时间响应时间是指显示设备从接收到信号到显示相应变化所需的时间。
响应时间较短表示显示设备能够更快地响应输入信号。
为了测量响应时间，可以使用快速移动的图像来刺激显示设备，并测量显示设备从接收到信号到显示变化的时间差。
视角稳定性视角稳定性是数字电视显示设备另一个重要的性能指标。
视角稳定性指的是当观察者改变自己的观察位置时，显示设备仍保持良好的图像质量和颜色准确性。
为了测量视角稳定性，可以使用视角测量仪来测量不同观察位置下的图像质量和颜色准确性。
结论本文介绍了数字电视显示设备的几个重要性能指标以及测量方法。
色彩准确性、对比度、亮度和灰度平衡、响应时间以及视角稳定性是评估数字电视显示设备性能的关键指标。
通过准确测量和评估这些指标，可以选择和优化最佳的数字电视显示设备，提供更好的用户体验。
