工业厂房工程测量施工方案

合集下载

工程测量和施工技术方案

工程测量和施工技术方案

工程测量和施工技术方案一、注意事项1. 在测量和施工前,应认真研究设计方案和规范要求,了解工程地理环境和现场情况,充分了解工程的具体要求和施工条件。

2. 组织施工前,应根据具体情况确定各种测量方法和仪器设备,并安排专业的测量人员参与,并确保其测量资格。

3. 在测量和施工过程中,应及时调整和修正测量方案,确保施工质量,保证施工进度。

二、测量工程技术方案1.测量任务内容和标准测量任务内容主要包括:地形测量、建筑测量、测量控制在国家标准和规范的基础上,采用新技术方法,确保测量数据的准确性和可靠性。

2.测量方法和工具采用全站仪、GPS定位、测量软件等现代测量仪器模拟具体的测量地形和建筑结构,采用多边测量方法和校正数据,确保测量结果正确无误。

3.测量成果处理和管理测量成果应做好储存,便于复查,管理,及时反馈数据信息,确保施工顺利进行。

三、施工技术方案1. 施工前准备在进行施工前,需要提前对施工现场的地形和建筑结构进行测量,并做好施工准备,包括场地清理、土方开挖等工作。

同时还要做好施工人员的技术培训,做好安全防护措施。

2. 施工流程施工流程主要包括土方开挖、基础施工、建筑结构施工等环节,需要按照设计图纸和规范要求,依次进行。

3. 施工质量和安全在施工过程中,要做好施工质量检查和质量记录,确保施工质量符合设计要求。

同时,还要做好施工安全防护,保障施工人员的安全。

四、施工现场管理1. 施工队伍的管理确保施工队伍的技术素质满足施工要求,做好技术培训、安全教育,提高施工质量和安全管理水平。

确保施工队伍的专业素质和施工作风。

2. 施工设备的管理施工设备的管理包括设备的保养维护和安全使用,设备的配备和调度。

3. 施工进度的控制根据设计进度表和施工实际情况,及时调整施工进度,确保施工进度。

五、施工质量和安全控制1. 施工质量控制施工质量控制包括现场质量检查和技术监督,确保施工质量符合设计要求。

2. 施工安全控制施工安全控制包括安全教育和安全检查,确保施工人员安全。

工业厂房工程测量施工方案

工业厂房工程测量施工方案

工业厂房工程测量施工方案一、前言工业厂房建设是一个复杂的工程,工程测量在其中扮演着至关重要的角色。

准确的测量是保证工程质量和安全的基础,同时也是工程实施的前提。

本文将介绍在工业厂房建设项目中的测量施工方案。

二、测量前准备2.1 确定测量目的在进行工业厂房测量之前,首先需要明确测量的目的。

测量的目的可以包括但不限于地形地貌测量、土地测绘、建筑物外部尺寸测量等。

通过明确测量目的,可以有针对性地选择合适的测量方法和工具。

2.2 准备测量工具根据测量的具体需求,准备必要的测量工具,如测量仪器、测量车辆等。

确保测量工具的准确度和可靠性,以保证测量结果的精准性。

三、测量方法与步骤3.1 地形地貌测量在工业厂房建设前,需要对场地的地形地貌进行测量。

通过使用全站仪、GPS 等仪器,对场地的高程、坡度等进行测量,为后续的设计和施工提供参考数据。

3.2 建筑物外部尺寸测量对工业厂房建筑物的外部尺寸进行测量,包括建筑长度、宽度、高度等参数。

采用测距仪、激光测距仪等工具,确保测量结果的准确性,为后续的施工和设计提供准确的基础数据。

四、施工执行4.1 测量数据处理与分析测量完成后,对测量数据进行处理和分析,生成相应的测量报告和图纸。

通过对数据的处理,可以发现潜在的问题并及时解决,确保施工的顺利进行。

4.2 施工质量控制在施工过程中,根据测量数据进行质量控制,及时发现和纠正问题。

确保施工质量符合设计要求,提高工程的完成质量。

五、总结工业厂房建设中的测量工作至关重要,它直接影响着工程的质量和安全。

通过本文对工业厂房工程测量施工方案的介绍,希望能够为工程测量工作提供一定的参考和指导,确保工程的顺利进行和顺利完工。

工业厂房工程测量施工方案

工业厂房工程测量施工方案

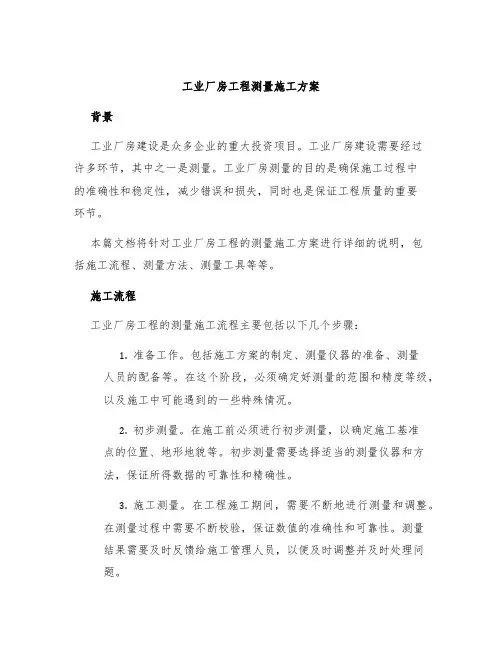

工业厂房工程测量施工方案背景工业厂房建设是众多企业的重大投资项目。

工业厂房建设需要经过许多环节,其中之一是测量。

工业厂房测量的目的是确保施工过程中的准确性和稳定性,减少错误和损失,同时也是保证工程质量的重要环节。

本篇文档将针对工业厂房工程的测量施工方案进行详细的说明,包括施工流程、测量方法、测量工具等等。

施工流程工业厂房工程的测量施工流程主要包括以下几个步骤:1.准备工作。

包括施工方案的制定、测量仪器的准备、测量人员的配备等。

在这个阶段,必须确定好测量的范围和精度等级,以及施工中可能遇到的一些特殊情况。

2.初步测量。

在施工前必须进行初步测量,以确定施工基准点的位置、地形地貌等。

初步测量需要选择适当的测量仪器和方法,保证所得数据的可靠性和精确性。

3.施工测量。

在工程施工期间,需要不断地进行测量和调整。

在测量过程中需要不断校验,保证数值的准确性和可靠性。

测量结果需要及时反馈给施工管理人员,以便及时调整并及时处理问题。

4.终止测量。

在工程完成后进行终止测量,并将所得数据记录入档案。

终止测量需要选择高精度的测量仪器,保证数据的准确性和可靠性。

测量方法在工业厂房测量施工过程中,需要采用多种测量方法,根据不同的测量任务选择不同的测量方法和仪器。

工业厂房测量常用的测量方法包括:1.光电测量法。

该方法是利用激光器将光线以单色线形发射出来,对目标进行测量的一种方法。

适用于大范围的测量任务。

2.磁测法。

磁测法是利用地球磁场和物体磁性测量物体位置的一种方法。

适用于需要快速定位的测量任务。

3.高程测量法。

高程测量法是测量物体高度或者地面高程的一种方法。

适用于大型地上建筑物测量任务。

4.视觉测量法。

视觉测量法是一种基于图像分析进行测量的方法,适用于空间较小的测量任务。

测量工具在工业厂房测量过程中,需要使用多种测量仪器,这些仪器的准确性和稳定性直接影响着测量结果的可靠性。

常用的测量仪器包括以下几类:1.全站仪。

全站仪能够同时测量水平角、垂直角及距离,充分体现了综合性测量仪器的特点。

厂房测量方案

厂房测量方案

厂房测量方案引言厂房是工业企业的生产场所,准确的厂房测量是保证工业生产正常运转的重要环节。

本文将介绍一种常用的厂房测量方案,以帮助读者了解测量的过程和步骤。

测量设备准备在进行厂房测量之前,需要准备以下测量设备:1.测量仪器:包括测量仪、测量轮等;2.线杆:用于测量墙面高度、距离等;3.水平仪:用于测量水平面。

测量方法厂房的测量通常包括平面测量和立面测量,下面将分别介绍两种测量方法。

平面测量平面测量主要用于测量厂房的宽度、长度和面积等参数。

具体步骤如下:1.设置基准点:在厂房的一角或中心位置设置一个基准点,作为测量的起点。

2.测量长度:使用测量轮或测量仪,沿着厂房的边缘进行测量,记录每次测量的长度,直到测量完整个厂房的边缘。

3.测量宽度:尽可能使用直角进行测量,使用线杆或测量仪,测量厂房的宽度,记录测量结果。

4.计算面积:将测量的长度和宽度相乘,即可得到厂房的面积。

立面测量立面测量主要用于测量厂房的高度、墙面面积等参数。

具体步骤如下:1.设置基准点:与平面测量相同,需要在厂房的一角或中心位置设置一个基准点。

2.测量高度:使用线杆和水平仪,从基准点开始,测量厂房的高度,记录测量结果。

3.测量墙面面积:根据需要测量的墙面,使用线杆和水平仪,测量墙面的高度和长度,计算墙面的面积。

考前须知在进行厂房测量时,需要注意以下事项:1.确保测量仪器的准确性和可靠性,防止测量误差;2.在测量过程中,要保持仪器的稳定,防止因仪器晃动而影响测量精度;3.注意工作平安,遵守相关的平安操作规程;4.对于不同类型的厂房,可能需要采用不同的测量方法和仪器。

结论通过本文介绍的厂房测量方案,读者可以了解到厂房测量的根本步骤和方法。

合理的厂房测量可以为工业企业提供准确的数据根底,保证生产的正常运转,并为后续的设计和规划工作提供参考。

在实际测量中,我们还需要根据具体情况灵巧运用各种测量方法和仪器,确保测量结果的准确性和可靠性。

9-1#厂房等12项施工测量方案

9-1#厂房等12项施工测量方案

目录1.编制依据 (1)2.工程概况 (1)3.仪器及人员准备 (3)4.工程定位放线 (4)5.基坑放线 (5)6.建筑物基础放线 (5)7.楼层主体结构放线 (6)8.二次结构及装修工程 (7)9.建筑物沉降观测 (8)10.施工时的各项限差及质量保证措施 (8)11.仪器保养和使用制度 (9)12.测量人员岗位要求及职责范围 (9)13.施工管理各项措施 (10)14.安全注意事项 (12)1.编制依据1.1施工图纸G135地块工业厂房及配套设施项目9-1#厂房等25项(G135地块工业厂房及配套设施项目)(9-1#厂房等12项)-9组团建筑总平面图G135地块工业厂房及配套设施项目9-1#厂房等25项(G135地块工业厂房及配套设施项目)(9-1#厂房等12项)-9组团建筑施工图G135地块工业厂房及配套设施项目9-1#厂房等25项(G135地块工业厂房及配套设施项目)(9-1#厂房等12项)-9组团结构施工图G135地块工业厂房及配套设施项目9-1#厂房等25项(G135地块工业厂房及配套设施项目)(9-1#厂房等12项)施工组织设计1.2规范标准1.2.1工程测量规范(GB50026-2007)1.2.2《建筑变形测量规范》(JGJ8-2007)1.2.3《建筑基坑工程监测技术规范》(GB 50497-2009)1.2.4《国家一、二等水准测量规范》(GB/T 12897-2006)1.2.5《城市测量规范》(CJJ 8-99)1.2.6工程设计文件(正式图纸、设计变更书、技术规范)1.2.7测绘、规划部门出具的控制点和水准点资料1.3本工程其他施测依据为测绘院提供的工程水准测量成果、普通测量成果报告书。

2.工程概况2.1建筑设计简介序项目内容号1 建筑功能地下:汽车库,车间,库房及设备用房地上:多层、高层厂房及其配套设施2 单体楼号9-1#厂房建筑面积4994㎡建筑层数、高度-1/8F34.4米9-2#厂房4980㎡-1/8F34.4米9-3#厂房4980㎡-1/8F34.4米9-4#厂房6152㎡-1/10F42.4米9-5#厂房2845㎡-1/6F24米9-6#厂房2845㎡建筑层数、高度-1/6F24米9-7#厂房2845㎡-1/6F24米9-8#厂房2845㎡-1/6F24米9-9#厂房3792㎡-1/6F24米9-10#厂房2845㎡-1/6F24米9-11#厂房2845㎡-1/6F24米9#车库4994㎡3 建筑防火地下一级,地上二级结构体系框架-剪力墙结构基础形式主楼:筏板基础车库:独立基础基础深度车库-5.9m、-6.65m,楼座-6.25m、-7.3m、-6.9m、-6.6m,变配电所-8.35m抗震设防类别丙类抗震设防烈度8度场地类别Ⅲ类地基基础设计等级二级结构安全等级二级结构设计使用年限50年本工程位于通州区光机电一体化产业基地G-135地块,地块四周均与城市道路相接,地块位于光机电产业园西南角,东侧为光机电七号路,北侧为光机电六号路,西侧为亦庄工业区大街,南侧为通马路。

工业厂房工程测量施工方案

工业厂房工程测量施工方案

工业厂房工程测量施工方案一、项目概况:二、测量范围:1.地基测量:包括地表标高测量、地下管线测量;2.建筑物测量:包括建筑物框架的搭建测量、墙体定位测量、楼板标高测量等;3.管道测量:包括水、电、气等管道的安装位置和高度测量。

三、测量仪器和设备:1.测距仪:用于测量远距离的高精度测距;2.激光测距仪:用于快速测量建筑物的长度、高度等;3.全站仪:用于测量建筑物框架的立柱、梁和墙体的定位;4.GPS定位仪:用于测量地表标高和地下管线的位置。

四、测量施工步骤:1.地基测量:1)先使用全站仪确定场地的控制点,并标注出地面标高;2)测量各个地下管道的位置和埋深,采用GPS定位仪进行定位;3)对场地的地理位置进行测量,包括场地的长度、宽度等。

2.建筑物测量:1)确定建筑物四个角点的位置,并进行标记;2)使用全站仪测量建筑物各个墙体的长度、宽度和高度;3)测量楼板的标高,确定楼层之间的高度差。

3.管道测量:1)使用测距仪和激光测距仪测量各个管道的水平距离和垂直高度;2)将测得的数据传输至计算机,用CAD软件绘制出管道的布局图。

五、安全措施:1.施工人员必须佩戴安全帽、防护鞋和安全带,严禁高空作业时不系安全带;2.测量设备必须定期检查和维护,确保正常使用;3.在施工现场设置明显的警示标志,提醒人员谨慎操作;4.对高空作业区域设置安全网,防止物体掉落。

六、质量控制:1.测量仪器和设备的准确性必须符合国家标准,定期进行校准;2.测量人员必须具备相关专业知识和技能,并按照测量规范进行操作;3.测量数据必须准确无误,每一次测量的数据必须记录并备份。

七、时间计划:1.地基测量:预计2天完成;2.建筑物测量:预计3天完成;3.管道测量:预计4天完成。

八、总结:通过以上测量施工方案,可以有效控制和管理工业厂房建设过程中的各个环节,确保工程的质量和安全。

同时,合理安排施工时间,保证施工进度的顺利进行。

只有在测量工作的基础上,才能进行有效的工程设计和施工,为工业厂房的建设提供技术支持。

测量施工方案(11)

测量施工方案(11)

测量施工方案(11)
一、前言
在施工过程中,测量工作一直是至关重要的环节。

针对具体的施工方案,合理的测量方法和准确的数据是保证施工质量的关键。

本文将介绍针对某工程项目的测量施工方案。

二、工程概况
该工程项目位于XX地区,总占地面积约XXX平方米,包含主体建筑、道路及绿化等配套设施。

工程施工需要准确测量土地界址、建筑物高程、地形地貌等重要数据。

三、测量方案
1.土地界址测量:首先,对建筑物四周边界进行测量,采用全站仪进行
水平测量,确保界址线准确。

同时,结合GPS技术对界址进行定位标记,以便后续施工参考。

2.建筑物高程测量:针对主体建筑物,采用水准仪进行高程测量,保证
建筑物各部分高程一致。

结合建筑设计图纸,明确高程参考点,确保测量准确性。

3.地形地貌测量:使用激光测距仪对地面高差进行测量,避免盲目估算
造成测量误差。

同时,根据地形地貌变化,确定施工过程中的土方开挖与填方量,为后续工程施工提供准确数据支持。

四、数据处理与分析
测量完成后,将测量数据导入计算机软件进行处理,生成详细的测量报告和数据分析。

根据实际测量结果,及时调整施工方案,确保施工进度和质量符合要求。

五、总结
通过科学合理的测量施工方案,能够确保施工过程中数据准确性,提高施工效率,降低施工风险。

在测量工作中,需要严格按照方案要求操作,保证测量结果可靠性。

希望该方案能够为工程项目顺利施工提供有效支持。

以上为本次测量施工方案的相关内容,谢谢阅读。

工程测量和施工技术方案

工程测量和施工技术方案

工程测量和施工技术方案引言工程测量和施工技术是现代建筑施工中不可或缺的一部分,它直接影响着施工的质量和进度。

本文将结合实际工程案例,对工程测量和施工技术进行深入探讨,以期为相关领域的从业者提供有价值的参考和借鉴。

一、工程测量技术方案1.1 基本概念工程测量是指通过测量手段和仪器设备,对工程施工现场进行实际测量,获取和处理相关数据,以达到控制工程质量、进度和安全的目的。

在施工前、施工中和施工后都需要进行相应的工程测量工作,以保证工程施工的顺利进行。

1.2 测量方法在工程测量中,常用的测量方法包括传统的地面控制点布设、全站仪测量、GPS测量、激光测量、摄影测量、无人机测量等多种测量手段。

针对不同的工程类型和施工需求,需要灵活运用不同的测量方法,以保证测量的准确性和可靠性。

1.3 测量设备现代工程测量常用的设备包括全站仪、GPS接收器、激光测距仪、测绘绘图软件、摄影测量设备、无人机等。

这些设备在工程测量中发挥着重要作用,提高了测量的效率和精度。

1.4 测量精度控制在工程测量中,精度控制是至关重要的环节。

根据工程施工的要求和实际情况,需要对测量精度进行合理的控制和评定,并及时进行数据校核和修正,以保证施工的顺利进行。

1.5 测量数据处理测量数据的处理是工程测量的重要环节。

通过合理的数据处理和分析,可以获得真实可靠的测量结果,对施工提供有力的支持。

常用的数据处理方法包括数据采集、数据转换、数据分析和数据展示等环节。

二、施工技术方案2.1 施工组织设计在工程施工前,需要进行合理的施工组织设计,对施工过程进行全面规划和安排。

包括施工计划、施工队伍组织、物资设备采购、安全保障等多个方面。

根据不同工程的特点和要求,设计合理的施工组织方案,以确保施工的有序进行。

2.2 施工工艺技术施工工艺技术是指在具体施工过程中,根据施工要求和实际情况,选用合理的施工方法和工艺,保证工程施工的顺利进行和质量保证。

包括施工方法、施工工序、工艺流程、材料选择等多个方面。

工程测量放线施工方案

工程测量放线施工方案

工程测量放线施工方案
《工程测量放线施工方案》
随着建筑工程的不断发展,工程测量放线施工成为了建筑工程中不可或缺的部分。

它是保证工程准确、高效进行的重要环节,也是建筑工程质量的保证。

在工程测量放线施工中,首先需要根据设计图纸确定放线的位置和方向。

然后,进行地面标志、测点设置等工作,确保施工的准确性。

在实际施工过程中,可以结合GPS定位、激光测
距仪等现代化测量工具,提高放线的精确度和效率。

同时,工程测量放线施工还需要考虑到现场环境的复杂性和不确定性。

这就需要测量师要具备丰富的实践经验和灵活的应变能力,能够根据实际情况做出及时的调整和决策。

在实际操作中,还需严格遵守相关的施工规范和安全操作要求,确保测量过程中的安全和质量。

综上所述,《工程测量放线施工方案》是建筑工程中一项重要的工作,并且需要严谨、细致地进行。

只有通过科学规范的放线施工,才能确保建筑工程的质量和进度。

测量施工方案(6)

测量施工方案(6)

测量施工方案(6)
在进行施工工程之前,测量是至关重要的一步。

本文将介绍一个完整的测量施工方案。

具体步骤如下:
第一步:确定测量任务
在开始测量之前,首先要明确测量的任务和目的。

这包括确定需要测量的区域范围、精度要求、测量对象的特点等。

只有明确了测量任务,才能有针对性地进行后续的工作。

第二步:选择测量方法
根据测量任务的需求,选择合适的测量方法。

常见的测量方法包括GPS测量、全站仪测量、水准测量等。

应根据具体情况选择最适合的测量方法。

第三步:准备测量工具
在开始测量之前,要确保测量工具的准确性和完好性。

包括校准仪器、检查测量设备、备用设备等。

第四步:现场实施测量
根据测量任务和选择的测量方法,在现场进行测量工作。

在测量过程中,要注意环境因素的影响,确保数据的准确性。

第五步:数据处理和分析
完成测量后,对测量数据进行处理和分析。

这包括数据的整理、计算、绘制测量图等工作。

通过数据处理和分析,可以得出最终的测量结果。

第六步:制定报告和交付
最后一步是制定测量报告,并将测量结果交付给相关方。

测量报告应包括测量任务、方法、过程、结果、分析等内容,以便相关方了解测量工作的全貌。

以上就是一个完整的测量施工方案。

通过严谨的步骤和方法,可以确保测量工作的准确性和可靠性,为后续施工工程提供有力支持。

工业厂房专项测量方案

工业厂房专项测量方案

一、项目背景随着我国工业经济的快速发展,工业厂房的建设规模和数量逐年增加。

为确保工业厂房施工质量和安全,提高施工效率,本项目特制定工业厂房专项测量方案。

二、测量目的1. 确保工业厂房施工过程中的平面位置、高程和垂直度符合设计要求;2. 为施工过程中的质量控制、进度控制和管理提供依据;3. 为工业厂房验收和投入使用提供保障。

三、测量范围1. 工业厂房的基础施工测量;2. 柱子、墙体等主体结构施工测量;3. 预制构件安装测量;4. 屋架、吊车梁等大型构件安装测量;5. 设备安装测量;6. 管道安装测量。

四、测量方法1. 基础施工测量:(1)采用全站仪进行基础放样,确保基础轴线、标高及尺寸的准确性;(2)采用水准仪进行基础高程控制,确保基础标高的准确性。

2. 主体结构施工测量:(1)采用全站仪进行主体结构轴线放样,确保轴线位置的准确性;(2)采用水准仪进行主体结构高程控制,确保主体结构标高的准确性;(3)采用激光测距仪进行主体结构垂直度控制,确保主体结构垂直度的准确性。

3. 预制构件安装测量:(1)采用全站仪进行预制构件安装定位,确保构件位置的准确性;(2)采用水准仪进行预制构件安装标高控制,确保构件标高的准确性。

4. 大型构件安装测量:(1)采用全站仪进行大型构件安装定位,确保构件位置的准确性;(2)采用水准仪进行大型构件安装标高控制,确保构件标高的准确性;(3)采用激光测距仪进行大型构件安装垂直度控制,确保构件垂直度的准确性。

5. 设备安装测量:(1)采用全站仪进行设备安装定位,确保设备位置的准确性;(2)采用水准仪进行设备安装标高控制,确保设备标高的准确性。

6. 管道安装测量:(1)采用全站仪进行管道安装定位,确保管道位置的准确性;(2)采用水准仪进行管道安装标高控制,确保管道标高的准确性。

五、测量质量控制1. 测量仪器设备应定期进行校准,确保测量精度;2. 测量过程中,严格执行测量规范和操作规程;3. 测量数据应及时进行复核,确保数据的准确性;4. 对测量结果进行分析,发现问题及时进行纠正。

厂房建筑测量施工方案

厂房建筑测量施工方案

厂房建筑测量施工方案一、项目概述:本项目为一座厂房建筑,位于工业区,用途为生产车间。

建筑总面积约为5000平方米,采用钢结构框架,墙体为混凝土墙面。

本施工方案将详细介绍建筑测量的步骤、所用工具以及具体操作措施。

二、测量准备:1.确定测量目标:明确测量项目的范围,包括建筑外墙、内墙、地基等。

2.查阅设计图纸:研究设计图纸,了解建筑的结构、尺寸和位置。

3.准备测量工具:包括测量仪器(如测距仪、水平仪、放大镜等)、测量绳、标尺、铅垂线等。

4.安装测量控制点:在建筑周边设置基准点,以确保测量的准确性。

三、测量步骤:1.外墙测量:首先使用测距仪对建筑的外墙进行测量,以获取各个立面的尺寸数据。

然后使用水平仪进行水平方向的测量,确保外墙面平整。

最后使用放大镜对墙体的细节进行观察与记录,如裂缝、损坏等。

2.室内墙测量:使用测距仪对各个室内墙体的尺寸进行测量,包括墙面的长度、高度等。

同时使用水平仪进行水平方向的测量,确保墙体的垂直度和平整度。

3.地基测量:使用测距仪对地基的尺寸进行测量,包括地基的宽度、深度等。

同时使用铅垂线对地基的垂直度进行测量,并记录下相关数据。

4.其他测量项目:根据实际需要,对建筑的其他部分进行必要的测量,如楼板高度、墙体厚度等。

四、操作措施:1.在测量过程中,应注意保证测量仪器的准确性和稳定性。

在使用测距仪测量时,要确保激光射线与测量目标垂直,减少误差。

2.对于高度较高的建筑部分,可以使用铅垂线进行测量,保证垂直度的准确性。

3.在测量墙体尺寸时,可以使用测量绳进行辅助测量,确保测量数据的准确性。

4.对于墙体的细节观察与记录,可以使用放大镜进行观察,确保测量的全面性和准确性。

5.在测量过程中,应确保测量数据的正确记录,并及时与设计图纸进行对照,确保施工的准确性。

五、安全措施:1.在进行测量工作时,应严格遵守相关安全规定,佩戴安全帽、安全鞋等个人防护用品。

2.在进行测量工作时,应与施工人员密切配合,确保工作的安全进行。

版单层门式刚架厂房工程测量施工方案

版单层门式刚架厂房工程测量施工方案

版单层门式刚架厂房工程测量施工方案一、概述本文档针对单层门式刚架厂房工程的测量施工方案进行详细描述。

门式刚架是一种常用的钢结构厂房形式,由于其结构简单、安装方便、抗震性能好等特点,广泛应用于工业建筑领域。

本文档主要包括测量前的准备工作、测量方法及仪器使用、测量数据处理等内容。

二、测量前的准备工作1.确定测量任务:根据设计图纸,确定门式刚架厂房的各个尺寸要素,包括立柱的高度、宽度、角度等信息。

2.准备测量仪器和工具:包括水平仪、钢尺、直角尺、测量绳、激光测距仪等。

3.检查测量仪器:检查测量仪器的完好性,并进行必要的校准和调试。

4.安排施工人员:确定工程测量的责任人员,并进行培训和指导工作。

三、测量方法及仪器使用1.立柱高度的测量:首先根据设计图纸确定立柱的测量位置,用测量绳对应位置进行测量,再通过激光测距仪对立柱高度进行测量。

2.立柱宽度的测量:选取两个相距较远的立柱进行测量,使用直角尺和钢尺进行测量,可以同时测量立柱的高度和宽度。

3.立柱之间角度的测量:使用水平仪对相邻立柱之间的角度进行测量,保证门式刚架的垂直度和水平度。

四、测量数据处理1.测量数据的记录:对测量数据进行记录,包括测量日期、测量位置、测量值等信息。

2.测量数据的比对:将测量数据与设计图纸进行比对,确保测量结果与设计要求相符。

3.测量数据的分析:对测量数据进行分析和处理,检查是否存在测量误差,并进行相应的修正。

4.编制测量报告:根据测量数据和分析结果,编制测量报告,详细描述测量过程和结果,包括测量误差分析和结论。

五、安全措施在进行门式刚架厂房工程测量施工时,需要特别注意安全问题,采取以下措施:1.佩戴安全帽和安全鞋,确保工作人员的人身安全。

2.遵守现场施工规范,确保施工过程中不会发生意外事故。

3.正确使用测量仪器和工具,避免误操作导致事故发生。

4.严格遵守工地管理制度,确保施工现场的整洁和安全。

六、总结本文档详细描述了单层门式刚架厂房工程的测量施工方案。

施工测量工程施工方案

施工测量工程施工方案

施工测量工程施工方案一、施工前的准备工作1.1 工程概况本次施工测量工程主要包括土方开挖、地基基础、结构施工等内容,总工期为60天。

工程位置位于XX市XX区XX路XX号,总建筑面积为1000平方米,总投资额为100万元。

1.2 施工单位及人员本次施工由XX施工公司承担,施工队伍由一名工程师、两名测量员、三名工人等组成。

1.3 施工设备及材料施工设备包括挖掘机、推土机、混凝土搅拌机等。

施工材料包括水泥、钢筋、砖块等。

1.4 施工范围及标高控制施工范围为建筑物内部,标高控制以设计提供的标高为准。

二、土方开挖工程2.1 土方开挖范围土方开挖范围为建筑物的地基部分,深度根据设计要求确定。

2.2 土方开挖方法采用机器开挖的方式进行土方开挖,根据设计图纸确定开挖的深度和坡度。

2.3 土方开挖质量控制测量员负责对土方开挖的质量进行检查,确保开挖的深度和坡度符合设计要求。

三、地基基础工程3.1 基础施工范围地基基础施工范围为土方开挖后的基础部分,包括桩基础、承台和柱基础等。

3.2 基础施工方法根据设计要求采用混凝土浇筑的方式进行基础施工,测量员负责对混凝土的配比和浇筑质量进行检查。

3.3 基础施工质量控制工程师负责对基础施工的质量进行监督和检查,确保基础施工符合设计要求。

四、结构施工工程4.1 结构施工范围结构施工范围包括建筑物的墙体、楼板、柱子等部分。

4.2 结构施工方法根据设计要求采用砌筑、浇筑等方式进行结构施工,测量员负责对结构施工的尺寸和质量进行检查。

4.3 结构施工质量控制工程师负责对结构施工的质量进行监督和检查,确保结构施工符合设计要求。

五、施工后的收尾工作5.1 清理现场施工结束后,施工队伍负责清理施工现场,清理材料和设备,确保施工现场整洁。

5.2 编制施工总结报告施工结束后,工程师负责编制施工总结报告,总结本次施工的经验和教训,为下次施工提供参考。

以上为本次施工测量工程的施工方案,希朇力的执行。

工业建筑施工测量—厂房柱列轴线与柱基施工测量(工程测量)

工业建筑施工测量—厂房柱列轴线与柱基施工测量(工程测量)
(4)在进行柱基测设时,应注意柱列轴线不一定都是柱基 的中心线,而一般立模、吊装等习惯用中心线,此时,应将柱列轴 线平移,定出柱基中心线 。
厂房柱列轴线与柱基施工测量
3.柱基施工测量
(1)基坑开挖深度的控制
当基坑挖到一定深度时,应在基坑四壁,离基坑底设计标高 0.5m处,测设水平桩,作为检查基坑底标高和控制垫层的依据。
厂房柱列轴线与柱基施工测量
1.厂房柱列轴线测设
根据厂房平面图上所注的柱间距和跨距尺寸,用钢 尺沿矩形控制网各边量出各柱列轴线控制桩的位置,并打 入大木桩,桩顶用小钉标出点位,作为柱基测设和施工安 装的依据。
丈量时应以相邻的两个距离指标桩为起点分别进行, 以便检核。
厂房柱列轴线与1柱基2施工测量边定位小木桩,用拉线吊锤 球的方法,把柱基定位线投测到垫层上,弹出墨线,用红漆画出标
记,作为柱基立模板和布置基础钢筋的依据。
②立模时,将模板底线对准垫层上的定位线,并用锤球检查 模板是否垂直。
③将柱基顶面设计标高测设在模板内壁,作为浇灌混凝土的 高度依据。
S 1′ 2′ 3′ 4′ 5′ 6′ 7′ 8′
C
d ab B
c
6
A
R
Q
1″ 2″ 3″ 4″ 5″ 6″ 7″ 8″ 9″
1 2 34 5 6 78 9
1—厂房控制桩 2—厂房矩形控制网 3—柱列轴线控制桩 4—距离指标桩 5—定位小木桩 6—柱基础
厂房柱列轴线与柱基施工测量
2.柱基定位和放线
(1)安置两台经纬仪,在两条互相垂直的柱列轴线控制桩 上,沿轴线方向交会出各柱基的位置(即柱列轴线的交点),此项 工作称为柱基定位。
(2)在柱基的四周轴线上,打入四个定位小木桩a、b、c、 d,其桩位应在基础开挖边线以外,比基础深度大1.5倍的地方,作

测量施工方案(3)

测量施工方案(3)

测量施工方案(3)一、引言在工程施工中,测量是一个至关重要的环节,它直接影响工程质量和工期进度。

本文将介绍测量施工方案的相关内容,包括测量的意义、施工前的准备工作、测量方法和仪器选用等方面。

二、测量的意义测量是指通过对工程项目进行空间位置和数量的准确测量,以保证工程施工的准确性和科学性。

合理的测量工作可以确保工程施工按照设计要求进行,减少因为尺寸错误而导致的浪费和返工,提高工程质量和施工效率。

三、施工前的准备工作在正式进行测量前,需要进行一系列的准备工作。

首先是对测量区域进行实地勘测,了解地形地貌、地下管线等情况,为后续测量工作提供准确的基础数据。

其次是要制定详细的测量方案和计划,明确测量内容和要求,以确保测量工作能够顺利进行。

另外,还需要选择适当的测量仪器和工具,确保测量的准确性。

四、测量方法在实际施工中,常用的测量方法包括传统测量和现代测量两种。

传统测量主要包括尺度测量、水准测量和角度测量等,适用于一些简单的测量工作。

而现代测量则包括全站仪测量、GPS测量和激光测量等,具有高精度和高效率的特点,适用于复杂和大型工程项目的测量工作。

五、仪器选用在选择测量仪器时,需要根据具体的测量要求和工程特点进行选择。

一般来说,全站仪适用于需要测量角度和距离的工程项目,GPS适用于需要进行大范围定位的工程项目,激光仪适用于需要进行快速距离测量的工程项目。

根据不同的测量要求和环境条件,选择合适的仪器进行测量工作。

六、结论测量施工方案的制定对工程施工具有重要意义,只有合理的测量工作才能保证工程施工的准确性和质量。

在实际工程施工中,要根据具体的情况选择合适的测量方法和仪器,确保测量工作的准确性和高效性。

希望本文对测量施工方案的制定和实施提供一定的参考和指导。

工程测量施工方案怎么写

工程测量施工方案怎么写

工程测量施工方案怎么写一、前言工程测量是工程设计、施工和验收的基础工作之一,它直接影响到工程质量和工程进度。

在工程施工中,为了保障测量工作的准确性和可靠性,必须做好测量施工方案的编制工作。

本文将从测量施工方案的编制要求、内容、步骤等方面进行详细的论述。

二、测量施工方案的编制要求1.依据工程图纸和规范在进行测量施工方案的编制时,必须严格依据工程设计图纸和相关的规范要求,确保测量工作的准确性和规范性。

2.充分了解工程情况在编制测量施工方案之前,必须充分了解工程的具体情况,包括工程的地理位置、地形地貌、气候条件,以及周边环境等情况,这样才能更好地制定合理的测量施工方案。

3.注重实践经验测量施工方案的编制不能脱离实践经验,必须结合工程实际情况,并根据以往的测量施工经验进行合理的总结和提炼。

三、测量施工方案的内容1.测量施工任务明确测量施工的具体任务和目标,包括测量的范围、内容和要求等。

2.测量工具和设备列举所需的测量工具和设备,并进行详细的说明和介绍,确保测量工作的顺利进行。

3.测量方法和技术措施具体描述测量的方法和技术措施,包括测量的步骤、程序和要点等。

4.测量施工组织制定完整的测量施工组织方案,包括测量工作的分工、责任和协作等情况。

5.测量标准和要求明确测量的标准和要求,包括精度、准确性和可靠性等方面的要求。

6.质量控制和安全保障对测量工作的质量控制和安全保障进行详细的规划和安排,确保施工过程的安全和稳定。

7.施工进度和工期安排制定合理的测量施工进度和工期安排,确保测量工作的顺利进行。

8.经济投入和成本控制对测量施工的经济投入和成本控制进行充分的考虑和规划,确保在合理的范围内进行施工。

四、测量施工方案的编制步骤1.分析工程图纸和规范首先要对工程图纸和相关的规范进行充分的分析和研究,了解测量工作的具体要求。

2.了解工程情况对工程的具体情况进行充分的了解,包括地理位置、地形地貌、气候条件,以及周边环境等情况。

混凝土工业厂房施工方案

混凝土工业厂房施工方案

混凝土工业厂房施工方案1. 概述混凝土工业厂房施工是指在制造或处理各种混凝土制品的工厂建设过程中,进行混凝土结构建设的方案和流程。

本文档将详细介绍混凝土工业厂房施工方案的各个阶段和必要工艺。

2. 施工前准备2.1 工程测量在施工前,需要进行工程测量,确定建筑物的准确位置和尺寸。

这包括进行地形测量、水准测量和建筑物布局的测量。

2.2 基础设计基础设计是混凝土工业厂房施工的重要部分。

根据工程要求和地质条件,设计合理的基础结构和承载能力,确保建筑物的稳固和安全。

2.3 物料采购在施工前,需要进行物料采购,包括混凝土、钢筋、模板和其他辅助材料。

确保采购的材料符合相关标准和要求,并具有良好的质量。

3. 施工流程3.1 基础施工基础施工是混凝土工业厂房施工的第一步。

首先需要对基础进行开挖,确保符合设计要求的深度和尺寸。

然后在基础上进行钢筋预埋和混凝土浇筑。

最后进行基础养护和强度检测。

3.2 结构施工结构施工是混凝土工业厂房施工的核心部分。

根据设计图纸和工程要求,在基础上进行柱、梁、墙等部分的施工。

包括模板搭建、钢筋绑扎和混凝土浇筑。

3.3 屋面施工屋面施工是混凝土工业厂房施工的关键环节。

通过搭建屋面桁架和安装屋面板材,确保建筑物的防水和防腐性能。

地面施工是混凝土工业厂房施工的最后一步。

根据设计要求,在地面上进行混凝土地坪或其他地面处理的施工。

包括材料的铺装、平整和养护。

4. 施工注意事项4.1 施工安全混凝土工业厂房施工是一项危险性较高的工作,施工人员应严格按照相关安全规范和操作流程进行操作,确保施工过程中的安全。

4.2 质量控制施工过程中,应严格控制混凝土的配比、浇筑质量和模板的安装等,以确保建筑物的质量符合设计要求,并提高其使用寿命。

4.3 施工进度在混凝土工业厂房施工中,施工进度的合理安排对项目的顺利进行非常重要。

制定合理的施工计划,合理分配人力和物力资源,确保工程按时完成。

混凝土工业厂房施工完成后,需要进行施工验收。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

工业XX厂房工程






XX工程公司
年月日
1.工程概况
XX厂房工程位于XX区*****有限公司院内,地处附近,建筑面积18315m2,结构形式为全现浇框架结构,建筑物檐高24.4m,室内外高差450mm,±0.000相当于绝对标高4.450m。

基础为钢筋混凝土承台结构,埋深-1.700m,C15混凝土垫层100mm厚,外轴线尺寸为64.8×57.6m,内设三部电梯,其中两部为货梯。

2.控制点的布置及施测
2.1 从场地实际情况看,连廊后期施工,拟建建筑物的四周场地狭小,故南北向和东西向控制点集中布设在东侧和北侧的原有混凝土路面上,西侧和南侧只布设远向复核控制点。

2.2 布设的控制点均引至四周永久性建筑物或马路上,且要求通视,采用正倒镜分中法投侧轴线时或后视时均在观测范围之内。

2.3 根据甲方要求和测量大队提供的控制点形成四边形进行控制。

2.4 对楼层进行网状控制,兼顾±0.000以上施工,设置1、9轴,A、K轴为控制轴。

2.5 根据甲方提供的高程控制点数据,向建筑物的东、西、南、北各引测一个固定控制点。

2.6 水准点按三等水准测量要求施测。

2.7 所有控制点设专人保护,定期巡视,并且每月复核一次,使用前必须进行复核。

3.轴线及各控制线的放样
地面控制点布设完后,转角处线采用2"经纬仪TDJ2—B进行复测。

各轴线间距离采用钢尺量距检测,经校核无误后进行施测。

3.1 基础施工轴线控制,直接采用基坑外控制桩两点通视直线投测法,向基坑内投测轴线(采用三点成一线及转直角复测),再按投测控制线引放其它细部控制线,且每次控制
轴线的放样必须独立施测两次,经校核无误后方可使用。

3.2 由于基础挖深为 1.3m左右,基础施工时的标高引测可以直接采用基坑外围的-0.500m标高点。

3.3 ±0.000以上施工,采用正倒镜分中法投测其它细部轴线。

3.4 ±0.000以上高程传递,采用钢尺直接丈量法,若竖直方向有突出部分,不便于拉尺时,可采用悬吊钢尺法。

每层高度上至少设两个以上水准点,两尺倒入误差必须符合规范要求,否则独立施测两次。

每层均采用首层统一高程点向上传递,不得逐层向上丈量,且层层校核,因±0.000以上结构采用在固定的柱竖向钢筋上抄测结构0.500m控制点,以供结构施工标高控制,且必须校核无误。

3.5 各层平面放出的细部小线,特别是柱、墙的控制线必须校核无误,以便检查结构浇筑质量和以后的进一步施工。

3.6 二次结构施工以原有控制轴线为准,引放其他墙体、门窗洞口尺寸。

外窗洞口,采用经纬仪投测,以贯通控制线于外立面上,窗洞口标高以各层50线控制且外立面水平弹出贯通控制线,周圈闭合,保证窗口位置正确,上下垂直,左右对称一致。

3.7 室内装饰面施工时,平面控制仍以结构施工控制线为依据,标高控制以建筑50标高线为准,要求交圈闭合,误差在限差范围内。

3.8 外墙四大角以控制轴线为准,保证四大角垂直方正,经纬仪投测上下贯通,竖向垂直线供装饰控制校核。

3.9 外墙壁饰面施工时,以放样图为依据,以外门窗洞口、四大角上下贯通控制线为准,弹出方格网控制线。

(方格网大小以饰面块材尺寸而定)
4.轴线及高程点防线程序
4.1基础工程:
4.2上部结构工程:
4.3二次结构及装修工程:
5. 施工时的各项限差和质量保证措施
5.1 为保证误差在允许的范围内,各种控制测量必须执行《测量规范》,操作按规范要求进行,各项限差必须达到下列要求
5.1.1 控制轴线,轴线间互差
〉20m 1/7000 (相对误差)
5.1.2各种结构控制线相对于轴线≤±3mm。

5.1.3标高小于±5mm。

5.1.4垂直度层高≤8mm,全高1/1000且不大于3mm
5.2放样工作按下述要求进行
5.2.1仪器各项限差符合同级别仪器限差要求。

5.2.2钢尺量距时,对悬空和倾斜测量应在满足限差要求的情况下考虑垂曲及倾斜改正。

5.2.3标高抄测时,采取独立施测两次法,其限差为±3mm,所有抄测应以水准点为后视。

5.2.4垂直度观测:若采取吊垂球时应在无风的情况下,如有风而不得不采取吊垂球时,可将垂球置于水桶内。

5.3细部放样应遵循下列原则:
5.3.1用于细部测量的控制点或线必须经过检验。

5.3.2细部测量坚持由整体到局部的原则。

5.3.3有方格网的必须校正对角线。

5.3.4方向控制尽量使用距离较长的点。

5.3.5所有结构控制线必须清楚明确。

6.施工时的沉降观测
6.1建筑物自身的沉降观测
6.1.1应设计要求,本建筑物做沉降观测,要求在整个施工期间至沉降基本稳定止进行观测。

6.1.2本建筑物施工时沉降观测按二等水准测量要求进行,观测精度如下表:
表6—1沉降观测精度参考表
6.1.3沉降观测点的设置:在主楼平面四角及每边中点各一个,竖向位置为+100—150毫米。

用于沉降观测的水准点必须设在便于保护的地方。

观测点采用XX市统一制定的沉降观测标志点(XX市沉降控制测量办公室)。

6.1.4结构施工期间,每施工一层,复测一次;装修期间每月复测一次,直至竣工。

6.1.5工程竣工后,第一年测四次,第二年测两次,第三年后每年测一次,直至下沉稳定为止,一般为五年。

6.1.6观测资料及时整理,并与土建专业技术人员已同分析成果。

7.测量复核措施及资料的整理
7.1控制材料的复核措施按2、3的叙述中进行。

7.2细部放样采用不同人员、不同仪器,或钢尺进行,条件不允许的可独立施测两次。

7.3外业记录采用统一格式,装订成册,回到内业及时整理并填写有关表格,并由不同人员将原始资料及有关表格进行复核,对于特殊测量要有技术总结和相关说明。

7.4有高差作业或重大项目的要报请相关部门或上级单位复核并认可。

7.5对各层放样轴线间距离等采用钢尺量距校核,达到准确无误。

7.6所有测量资料统一编号,分类装订成册。

8.仪器的配备及人员的组成:
8.1主要仪器的配备情况
表8—1测量仪器配备一览表
8.2测量人员组成
项目技术负责人
测量技术员:2名
9.仪器保养和使用制度
1.仪器实行专人负责制,建立仪器管理台帐,由专人保管、填写。

2.所有仪器必须每年鉴定一次,并经常进行自检。

3.仪器必须置于专业仪器柜内,仪器柜必须干燥、无尘土。

4.仪器使用完毕后,必须进行擦拭,并填写使用情况表格。

5.仪器在运输过程中,必须手提,禁止置于有震动的车上。

6.仪器现场使用时,司仪员不得离开仪器。

7.水准尺不得躺放,三脚架水准尺不得作工具使用。

10.测量管理制度
10.1所有测量人员必须持证上岗。

10.2上岗前必须学习和掌握《城市测量规范》、《工程测量规范》、《建筑工程施工测量规程》公司技术部制定的《测量管理制度》等基本方案。

10.3到现场放样前,必须先熟悉图纸,对图纸技术交底中的有关尺寸进行计算、复核、制定具体的方案后方可进场施测。

10.4所有测量人员必须熟悉控制点的布置,并随时巡视控制点的保存情况,如有破坏应及时汇报。

10.5测量人员应了解工程进度情况,经常同有关领导和有关部门进行业务交流。

10.6经常与技术干部保持联系,及时掌握图纸变更洽商,并及时将变更内容反映的图纸上。

10.7爱护仪器,经常进行擦拭,检查时仪器保持清洁、灵敏,并定期维修。

10.8有关外业资料要及时收集整理。

10.9定期开展业务学习,努力提高测量人员素质。

10.10必须全心全意为项目部服务,必须将所测的点或线向项目部交代清楚。
