FSK调制及解调实验报告

FSK调制及解调实验报告

FSK调制及解调实验报告FSK调制及解调实验报告一、实验目的1.深入理解频移键控(FSK)调制的基本原理和特点;2.掌握FSK调制和解调的实验方法和技能;3.通过实验观察和分析FSK调制解调的性能和应用。

二、实验原理频移键控(Frequency Shift Keying,FSK)是一种常见的数字调制方法,它利用不同频率的信号代表二进制数据中的“0”和“1”。

在FSK调制中,输入信号被分为两种频率,通常表示为f1和f2,分别对应二进制数据中的“0”和“1”。

FSK调制的基本原理是将输入的二进制数据序列通过频率切换的方式转换为高频信号序列。

具体来说,当输入数据为“0”时,选择频率为f1的信号进行传输;当输入数据为“1”时,选择频率为f2的信号进行传输。

解调过程中,接收端将收到的混合信号进行滤波处理,根据不同的频率将其分离,再通过低通滤波器恢复出原始的二进制数据序列。

三、实验步骤1.FSK调制过程(1) 将输入的二进制数据序列通过串并转换器转换为并行数据序列;(2) 利用FSK调制器将并行数据序列转换为FSK信号;(3) 通过高频信道发送FSK信号。

2.FSK解调过程(1) 通过高频信道接收FSK信号;(2) 利用FSK解调器将FSK信号转换为并行数据序列;(3) 通过并串转换器将并行数据序列转换为原始的二进制数据序列。

四、实验结果与分析1.FSK调制结果与分析在FSK调制实验中,我们选择了两种不同的频率f1和f2分别表示二进制数据中的“0”和“1”。

通过对输入的二进制数据进行FSK调制,我们成功地将原始的二进制数据转换为FSK信号,并可以通过高频信道进行传输。

在调制过程中,我们需要注意信号转换的准确性和稳定性,以确保传输的可靠性。

2.FSK解调结果与分析在FSK解调实验中,我们首先接收到了通过高频信道传输过来的FSK信号,然后利用FSK解调器将信号转换为并行数据序列。

最后,通过并串转换器将并行数据序列恢复为原始的二进制数据序列。

fsk实验报告

fsk实验报告

fsk实验报告实验报告:FSK调制与解调技术的研究引言FSK(Frequency Shift Keying)调制与解调技术是一种常见的数字调制与解调技术,广泛应用于无线通信、数据传输等领域。

本实验旨在研究FSK调制与解调技术的原理、特点以及相关应用。

一、FSK调制原理FSK调制是通过改变信号的频率来传输数字信息的调制技术。

其原理是将数字信号转换为两个不同频率的载波信号,分别代表二进制的0和1。

当数字信号为0时,载波信号的频率为f1;当数字信号为1时,载波信号的频率为f2。

通过这种方式,可以实现数字信号的传输。

二、FSK调制过程1. 数字信号转换:将待传输的数字信号转换为二进制形式。

例如,将“101010”转换为二进制序列101010。

2. 载波信号生成:根据FSK调制的要求,生成两个不同频率的载波信号。

例如,f1代表0,f2代表1。

3. 调制过程:将二进制序列与载波信号进行调制,即根据二进制序列的每个比特值选择相应的载波频率进行调制。

例如,对于二进制序列101010,选择f1、f2、f1、f2、f1、f2进行调制。

三、FSK解调原理FSK解调是将调制后的信号恢复为原始的数字信号的过程。

解调器通过监测信号的频率变化来识别二进制序列。

四、FSK解调过程1. 接收信号:接收经过传输的调制信号。

2. 信号分析:对接收到的信号进行频谱分析,确定信号的频率变化情况。

3. 频率判决:根据信号的频率变化情况,判断每个比特的值。

例如,当频率为f1时,判定为0;当频率为f2时,判定为1。

4. 信号恢复:将频率判决的结果恢复为原始的数字信号。

五、FSK调制与解调技术的特点1. 抗干扰能力强:由于FSK调制与解调是通过频率变化来传输和识别信号的,相对于其他调制技术,具有较强的抗干扰能力。

2. 带宽利用率高:FSK调制与解调技术可以将多个数字信号通过不同频率的载波信号进行传输,从而提高带宽利用率。

3. 实现简单:FSK调制与解调技术的原理相对简单,实现起来较为容易。

实验四 FSK调制与解调

实验四  FSK调制与解调

FSK 调制解调一、实验目的1. 掌握FSK 调制器的工作原理及性能测试;2. 学习基于软件无线电技术实现FSK 调制、解调的实现方法。

二、 实验仪器1. RZ9681实验平台 2. 实验模块: ● 主控模块● 基带信号产生与码型变换模块-A2 ● 信道编码与频带调制模块-A4 ● 纠错译码与频带解调模块-A5 3. 信号连接线 4. 100M 四通道示波器三、实验原理3.1 FSK 调制电路工作原理2FSK (二进制频移键控,Frequency Shift Keying )信号是用载波频率的变化来传递数字信息,被调载波的频率随二进制序列0、1状态而变化。

2FSK 信号的产生方法主要有两种:一种采用模拟调频电路来实现;另一种采用键控法来实现,即在二进制基带矩形脉冲序列的控制下通过开关电路对两个不同的独立频率源进行选通,使其在每一个码元期间输出0f 或1f 两个载波之一。

FSK 调制和ASK 调制比较相似,只是把ASK 没有载波的一路修改为了不同频率的载波,如下图所示。

图3.3.2.1 FSK 调制电路原理框图上图中,将基带时钟和基带数据通过两个铆孔输入到可编程逻辑器件中,由可编程逻辑器件根据设置的工作模式,完成FSK 的调制,因为可编程逻辑器件为纯数字运算器件,因此调制后输出需要经过D/A 器件,完成数字到模拟的转换,然后经过模拟电路对信号进行调整输出,加入射随器,便完成了整个调制系统。

-A图3.3.2.2 2FSK 调制信号波形示意图在二进制频移键控中,幅度恒定不变的载波信号的频率随着输入码流的变化而切换(称为高音和低音,代表二进制的1和0)。

通常,FSK 信号的 表达式为:bc bbFSK T t t f f T E S ≤≤∆+=0)22cos(2ππ(二进制1)bc bbFSK T t t f f T E S ≤≤∆-=0)22cos(2ππ(二进制0)其中Δf 代表信号载波的恒定偏移。

FSK调制解调实验报告

FSK调制解调实验报告

FSK调制解调实验报告实验报告:FSK调制解调实验一、实验目的FSK调制解调是数字通信中常用的调制解调方式之一,通过本次实验,我们学习FSK调制解调的原理、实现方法和实验技巧,理解其在数字通信中的应用。

同时,通过实验验证FSK调制解调的正确性和稳定性,并掌握实验数据的分析和处理方法。

二、实验原理FSK调制在信号传输中广泛应用,其原理是将数字信号调制成两个不同的频率信号,通常用0和1两个数字分别对应两个不同的频率。

在调制端,通过将0和1信号分别转换成相应的频率信号,并通过切换不同的载波波形来实现不同频率信号的调制。

在解调端,通过将接收到的调制信号分别和两个对应的参考频率信号进行相关运算,从而还原出原始的0和1信号。

实验所需材料:1.FSK调制解调器2.函数发生器3.示波器4.电缆和连接线实验步骤:1.将函数发生器的输出信号接入FSK调制器的MOD输入端,调整函数发生器的频率和幅度,使其适配FSK调制器的输入端。

2.调整FSK调制器的MOD输入切换开关,选择合适的调制波形(常用的有正弦波和方波两种)。

3.通过示波器观察和记录已调制的FSK信号波形。

4.将已调制的信号通过电缆传输到解调器端。

5.调整解调器的参考频率和解调器的解调方式。

6.通过示波器观察和记录解调器输出的数字信号波形。

7.将解调输出与调制前的原始信号进行比较,验证FSK调制解调的正确性。

三、实验结果和数据分析根据实验步骤的指导,我们依次完成了FSK调制解调的实验,在观察示波器上的波形时,我们发现调制波形的频率随着输入数据的0和1的变化而变化,已达到我们的预期效果。

在解调端,我们观察到解调输出的数字信号与调制前的原始信号一致,由此可验证FSK调制解调的正确性。

对于实验数据的分析和处理,我们应注意以下几点:1.频率的选择:合适的调制频率和解调频率能够保证调制解调的稳定和正确性,应根据具体情况进行选择。

2.调制波形的选择:正弦波和方波是常见的调制波形,两者各有优缺点,可根据实际需要进行选择。

FSK调制及解调实验报告

FSK调制及解调实验报告

FSK调制及解调实验报告1. 实验目的本次实验旨在了解FSK调制及解调原理,并通过实践掌握其实现方法。

主要内容包括:1.了解FSK调制及解调原理;2.掌握FSK调制解调的实现方法;3.验证FSK调制解调的正确性。

2. 实验原理2.1 FSK调制原理FSK调制就是将待传输的信息信号通过在不同的频率上进行调制,从而使信号能够在载波上传输的调制方式。

其基本原理如下:将准备发送的低频信号(m(t))的幅度等效为模拟式数字信号,通过频率劈裂产生两个频率分别为f1和f2的载波信号,然后将m(t)信号加到其中一个载波上,m(t)信号经过调制后,就可传送该信号f1载波的频段。

同理,m(t)信号也可以加到另一个载波上,这个信号就可以传送f2载波的频段。

具体的数学描述为:s(t)=Acos(2πf1t), (m(t)>=0);s(t)=Acos(2πf2t), (m(t)<0);其中,m(t)为信号的幅度,f1和f2分别是两个载波频率,A是使用的载波偏移量。

将传输的差分FSK信号转换为基频(F0)的正弦波信号,通过一个鉴频器(包括一个本振发生器、一个四象限乘法器和一个低通滤波器)将接收到的信号解调为原来的信号。

其基本原理如下:传输的信息被调制后后,接收的信号采用同样的方法分成两个部分,对每个部分分别进行解调,然后通过比较解调出来的两个信号的幅度大小即可得到原来发送的信息。

模块分为两个模块的组成,一个是FSK激励信号的发射模块,一个是FSK解调信号的接收模块。

fsk调制模块,由信号源、两路解调模块、FSK调制器和混频器组成, fsk解调模块,由前置放大、两路鉴频器、差分比较器、计数器等组成。

3. 实验装置及材料(1)信号发生器(2)示波器(3)功率放大器(4)低通滤波器(5)鉴频器(包括本振发生器、乘法器和低通滤波器)4. 实验过程及结果首先,对于fsk调制信号,我们搭建了一个基于ad654的fSK调制器,并通过示波器观察到了调制前后fsk波形的变化,确认了fsk信号的调制正确。

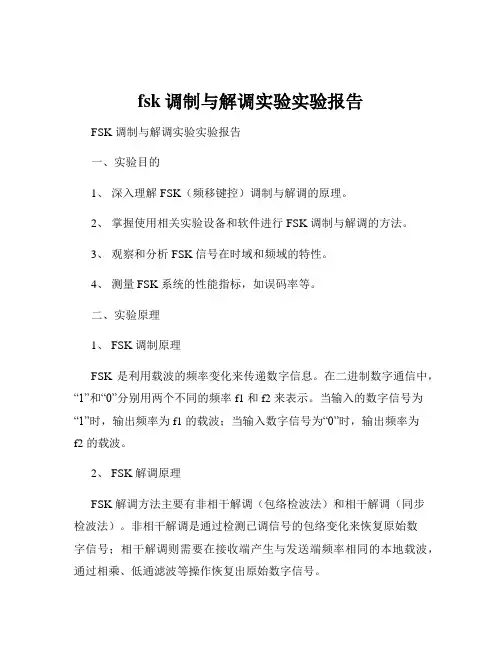

fsk调制与解调实验实验报告

fsk调制与解调实验实验报告

fsk调制与解调实验实验报告FSK 调制与解调实验实验报告一、实验目的1、深入理解 FSK(频移键控)调制与解调的原理。

2、掌握使用相关实验设备和软件进行 FSK 调制与解调的方法。

3、观察和分析 FSK 信号在时域和频域的特性。

4、测量 FSK 系统的性能指标,如误码率等。

二、实验原理1、 FSK 调制原理FSK 是利用载波的频率变化来传递数字信息。

在二进制数字通信中,“1”和“0”分别用两个不同的频率 f1 和 f2 来表示。

当输入的数字信号为“1”时,输出频率为 f1 的载波;当输入数字信号为“0”时,输出频率为f2 的载波。

2、 FSK 解调原理FSK 解调方法主要有非相干解调(包络检波法)和相干解调(同步检波法)。

非相干解调是通过检测已调信号的包络变化来恢复原始数字信号;相干解调则需要在接收端产生与发送端频率相同的本地载波,通过相乘、低通滤波等操作恢复出原始数字信号。

三、实验设备及软件1、信号源用于产生不同频率的正弦波信号。

2、示波器用于观察输入输出信号的时域波形。

3、频谱分析仪用于分析信号的频谱特性。

4、通信原理实验箱集成了 FSK 调制与解调的模块。

5、相关软件用于数据处理和分析。

四、实验步骤1、连接实验设备按照实验原理图,将信号源、示波器、频谱分析仪和通信原理实验箱正确连接。

2、设置实验参数在信号源上设置 FSK 调制的两个频率 f1 和 f2,以及其他相关参数,如幅度等。

3、产生 FSK 调制信号通过实验箱中的调制模块,将输入的数字信号进行 FSK 调制,产生已调信号。

4、观察时域波形使用示波器分别观察输入的数字信号、已调信号的时域波形,记录其特点。

5、分析频域特性使用频谱分析仪观察已调信号的频谱,分析其频率分布情况。

6、进行解调通过实验箱中的解调模块对已调信号进行解调,恢复出原始数字信号。

7、测量性能指标测量解调后的数字信号的误码率等性能指标。

五、实验结果及分析1、时域波形分析输入的数字信号呈现高低电平的变化,而已调信号的幅度则随着数字信号的变化在两个不同的频率间切换。

FSK调制解调实验报告实验报告

FSK调制解调实验报告实验报告

FSK调制解调实验报告实验概述本次实验通过实际操作与测量,掌握FSK(频移键控)调制解调技术,理解如何在数字通信中实现数据的调制与解调。

实验原理FSK调制和解调是一种数字调制和解调技术,它采用离散值表示数据点,而不是模拟连续波形。

FSK调制是将比特流(0和1)编码成符号,通过改变载波频率发送给接收端。

在接收端,可以通过检测频率来恢复数据比特流。

在FSK调制中,使用两个不同的载波频率来表示“0”和“1”。

例如,我们可以使用频率f1代表“0”,使用频率f2代表“1”。

为了将比特编码成符号进行FSK调制,使用以下公式:$$s(t)={Acos(2\\pi f_1t), 0<t<T_b}$$$$s(t)={Acos(2\\pi f_2t), T_b<t<2T_b}$$其中,$T_b=\\frac{1}{R_b}$是一个码元的持续时间,R b是码元速率。

A是振幅,通常设置为1。

调制后的波形如下所示:FSK Modulation WaveformFSK Modulation Waveform在接收端,可以通过检测频率来恢复数据比特流。

实验步骤实验仪器准备1.两个信号发生器 AG3381B2.示波器DS 1054Z3.多用表实验操作步骤1.按照下图所示连接两个信号发生器以及示波器,具体如下:FSK Modulation Circuit DiagramFSK Modulation Circuit Diagram2.设置信号发生器1,调整以下参数,频率f1为2kHz 或 3kHz,振幅为2V。

3.设置信号发生器2,调整以下参数,频率f2为4kHz 或 6kHz,振幅为2V。

4.在示波器上显示两个信号波形,波形如下图所示:FSK Modulation Waveform SettingFSK Modulation Waveform Setting5.再次调整示波器参数,使得两个波形共同出现在示波器上,如下图所示:FSK Modulation Waveform DisplayFSK Modulation Waveform Display6.对实验数据进行记录和分析。

FSK调制解调实验报告_实验报告_

FSK调制解调实验报告_实验报告_

FSK调制解调实验报告一、实验目的:1.掌握FSK(ASK)调制器的工作原理及性能测试;2.掌握FSK(ASK)锁相解调器工作原理及性能测试;3. 学习FSK(ASK)调制、解调硬件实现,掌握电路调整测试方法。

二、实验仪器:1.信道编码与 ASK.FSK.PSK.QPSK 调制模块,位号: A,B 位2. FSK 解调模块,位号: C 位3.时钟与基带数据发生模块,位号: G 位4. 100M 双踪示波器三、实验内容:观测m序列(1,0, 0/1码)基带数据FSK (ASK)调制信号波和解调后基带数据信号波形。

观测基带数字和FSK(ASK)调制信号的频谱。

改变信噪比(S/N),观察解调信号波形。

四、实验原理:数字频率调制是数据通信中使用较早的一种通信方式。

由于这种调制解调方式容易实现,抗噪声和抗群时延性能较强,因此在无线中低速数据传输通信系统中得到了较为广泛的应用。

(一) FSK 调制电路工作原理FSK 的调制模块采用了可编程逻辑器件+D/A 转换器件的软件无线电结构模式,由于调制算法采用了可编程的逻辑器件完成,因此该模块不仅可以完成ASK,FSK 调制,还可以完成PSK,DPSK,QPSK, OQPSK 等调制方式。

不仅如此,由于该模块具备可编程的特性,学生还可以基于该模块进行二次开发,掌握调制解调的算法过程。

在学习 ASK, FSK 调制的同时,也希望学生能意识到,技术发展的今天,早期的纯模拟电路调制技术正在被新兴的技术所替代,因此学习应该是一个不断进取的过程。

下图为调制电路原理框图上图为应用可编程逻辑器件实现调制的电路原理图(可实现多种方式调制)。

基带数据时钟和数据,通过 JCLK 和 JD 两个铆孔输入到可编程逻辑器件中,由可编程逻辑器件根据设置的工作模式,完成 ASK 或FSK 的调制,因为可编程逻辑器件为纯数字运算器件,因此调制后输出需要经过D/A 器件,完成数字到模拟的转换,然后经过模拟电路对信号进行调整输出,加入射随器,便完成了整个调制系统。

实验5 FSK调制与解调实验报告

实验5 FSK调制与解调实验报告

现代通信原理实验报告
实验室名称:通信原理实验室实验日期:2011年11月30 日
2、单稳态输出1波形(FSK已调信号经单稳1的信号输出)
3、单稳态输出2波形(FSK已调信号经单稳2的信号输出)
5、FSK—OUT输出的波形(FSK解调信号经电压比较器后的信号输出点
与FSK判决电压调节的调节幅度有关)
6、FSK解调输出测试点输出的波形(经过同步判决,解调后的波形与
的调节幅度有关)
七、实验思考题解答
1、经过整型2后,得到与判决电压比较后的波形,它与最终输出的
为什么我们还要在整型2后的抽样判决时引入位同步信号?
答:只有引入位同步信号才能知道码元宽度,才知道是几个1,几个。

fsk调制及解调实验报告

fsk调制及解调实验报告

FSK调制及解调实验报告简介在通信领域,频移键控(Frequency Shift Keying,FSK)调制和解调是常见的数字调制技术,广泛应用于无线通信和数据传输系统中。

本实验报告将详细介绍FSK调制和解调的原理、实验步骤和结果分析。

原理FSK调制是利用不同频率的载波信号来表示数字信息。

在FSK调制中,两个不同频率的载波信号代表了两个不同的数字信号。

例如,在二进制数字通信中,0可以用低频率表示,而1可以用高频率表示。

FSK调制的原理是通过将数字信号转化为频率信息并将其叠加到载波信号上。

通过调整载波频率来传输数字信号的不同值。

FSK解调是将接收到的FSK信号恢复为原始数字信号。

解调过程包括接收信号的滤波和判决两个主要步骤。

滤波用于消除噪声和非目标频率分量,而判决用于确定接收信号所代表的数字信号的值。

实验步骤1.搭建实验电路–使用信号发生器生成两个不同频率的正弦波,分别作为两个载波信号。

–将数字信号源与信号发生器连接,使得数字信号源能够控制载波信号的频率。

–将两个载波信号叠加,并将叠加后的信号送入模拟调制电路。

–将模拟调制电路的输出连接到示波器,以便观察FSK调制后的信号波形。

2.观察和分析调制波形–调整信号发生器的频率和数字信号源的输入,观察调制后的波形特征。

–分析不同数字信号输入时,调制波形的频率变化情况。

–根据调制波形的特点,判断FSK调制是否正确实现。

3.进行FSK解调实验–将调制后的信号输入到解调电路中。

–使用合适的滤波器,滤除噪声和非目标频率分量。

–通过判决电路,将解调后的信号恢复为原始数字信号。

4.观察和分析解调结果–使用示波器观察解调后信号的波形特征。

–将解调后的信号与原始数字信号进行比较,分析解调的准确性和误差情况。

实验结果和分析经过搭建实验电路、观察、分析和解调实验,我们得到了以下实验结果和分析:1.根据观察得知,调制后的波形在不同数字信号输入时,频率发生了明显的变化。

这表明FSK调制成功。

FSK调制及解调实验报告

FSK调制及解调实验报告

实验四FSK调制及解调实验一、实验目的1、掌握用键控法产生FSK信号的方法。

2、掌握FSK非相干解调的原理。

二、实验器材1、主控&信号源、9号模块各一块2、双踪示波器一台3、连接线若干三、实验原理1、实验原理框图FSK调制及解调实验原理框图2、实验框图说明基带信号与一路载波相乘得到1电平的ASK调制信号,基带信号取反后再与二路载波相乘得到0电平的ASK调制信号,然后相加合成FSK调制输出;已调信号经过过零检测来识别信号中载波频率的变化情况,通过上、下沿单稳触发电路再相加输出,最后经过低通滤波和门限判决,得到原始基带信号。

四、实验步骤实验项目一FSK调制概述:FSK调制实验中,信号是用载波频率的变化来表征被传信息的状态。

本项目中,通过调节输入PN序列频率,对比观测基带信号波形与调制输出波形来验证FSK调制原理。

1、关电,按表格所示进行连线。

2、开电,设置主控菜单,选择【主菜单】→【通信原理】→【FSK数字调制解调】。

将9号模块的S1拨为0000。

调节信号源模块的W2使128KHz载波信号的峰峰值为3V,调节W3使256KHz载波信号的峰峰值也为3V。

3、此时系统初始状态为:PN序列输出频率32KH。

4、实验操作及波形观测。

(1)示波器CH1接9号模块TH1基带信号,CH2接9号模块TH4调制输出,以CH1为触发对比观测FSK 调制输入及输出,验证FSK调制原理。

(2)将PN序列输出频率改为64KHz,观察载波个数是否发生变化。

实验项目二FSK解调概述:FSK解调实验中,采用的是非相干解调法对FSK调制信号进行解调。

实验中通过对比观测调制输入与解调输出,观察波形是否有延时现象,并验证FSK解调原理。

观测解调输出的中间观测点,如TP6(单稳相加输出),TP7(LPF-FSK),深入理解FSK解调过程。

1、保持实验项目一中的连线及初始状态。

2、对比观测调制信号输入以及解调输出:以9号模块TH1为触发,用示波器分别观测9号模块TH1和TP6(单稳相加输出)、TP7(LPF-FSK)、TH8(FSK解调输出),验证FSK解调原理。

FSK调制解调_标准实验报告

FSK调制解调_标准实验报告

实验十六 FSK调制解调实验【实验目的】加深理解FSK调制工作原理及电路组成。

加深理解利用锁相环解调FSK的原理和实现方法。

【实验环境】双踪示波器通信原理实验箱【实验原理】(一)FSK调制电路工作原理图1 FSK调制电原理框图数字调频又可称作移频键控(FSK),它是利用载频频率变化来传递数字信息。

这种调制解调方式容易实现,抗噪声和抗衰减性能较强,因此在中低速数据传输系统中得到了较为广泛的应用。

本实验电路中,载频频率经过本实验电路分频而得到的两个不同频率的载频信号,则为相位连续的数字调频信号。

图1为 FSK 调制器原理框图。

图2为 FSK 调制器电路图。

由图2可知,输入的基带信号由转换开关K904转接后分成两路,一路控制32KHz 的载频,另一路经倒相去控制 16KHz 的载频。

当基带信号为“1”时,模拟开关1打开,模拟开关2关闭,此时输出f1=32KHz ,当基带信号为"0"时,模拟开关1关闭,模拟开关2开通。

此时输出f2=16KHz ,于是可在输出端得到已调的FSK 信号。

电路中的两路载频(f1,f2)由内时钟信号发生器产生,经过开关K9Ol ,K902送入。

两路载频分别经射随、选频滤波、射随、再送至模拟开关U9Ol:A 与U90l:B(4066)。

(二) FSK 解调电路工作原理FSK 集成电路模拟锁相环解调器由于性能优越,价格低廉,体积小,所以得到了越来越广泛的应用。

FSK 集成电路模拟锁相环解调器的工作原理是十分简单的,只要在设计锁相环时,使它锁定在FSK 的一个载频f1上,对应输出高电平,而对另一载频f2失锁,对应输出低电平,那么在锁相环路滤波器输出端就可以得到解调的基带信号序列。

FSK 锁相环解调器中的集成锁相环选用了MCl4046。

MCl4046集成电路内有两个数字式鉴相器(PDI 、PDII)、一个压控振荡器(VCO),还有输入放大电路等,环路低通滤波器接在集成电路的外部,引脚排列图见3所示,引脚功能说明见表1所示图3 MC14046引脚排列图稳定状态指示PC1OUT相位比较输入VCO输出禁止振荡C1a C1b VssV CC对Vss有齐纳二极管稳压(+6V)信号输入PC2OUT R2R1SFOUT VCO控制12345678910111213141516表1:引脚功能说明FSK解调器框图如图4所示,解调器电路图如图5所示。

fsk调制解调实验报告

fsk调制解调实验报告

fsk调制解调实验报告FSK调制解调实验报告引言:FSK调制解调是一种常见的数字通信调制解调技术,广泛应用于无线通信、物联网等领域。

本实验旨在通过搭建FSK调制解调电路,探究FSK调制解调的原理和性能。

一、实验原理FSK调制是利用不同频率的载波信号来表示数字信号的一种调制方式。

在FSK 调制中,数字信号的“0”和“1”分别对应两个不同的频率。

FSK解调则是将接收到的FSK信号转换为数字信号。

二、实验材料和方法1. 实验材料:- 函数信号发生器- 电压控制振荡器- 低通滤波器- 示波器- 数字信号发生器- 电阻、电容等基础电子元件2. 实验步骤:1) 搭建FSK调制电路:将函数信号发生器和电压控制振荡器分别连接到两个电阻和电容组成的RC 电路上,并通过开关控制两个信号源的输出。

2) 搭建FSK解调电路:将接收到的FSK信号经过低通滤波器滤波,并通过示波器观察输出波形。

3) 进行调制解调实验:使用数字信号发生器生成一组数字信号,通过调制电路将数字信号转换为FSK信号,再通过解调电路将FSK信号还原为数字信号。

观察解调后的数字信号是否与原始信号一致。

三、实验结果与分析1. FSK调制:在实验中,我们使用函数信号发生器产生两个不同频率的正弦波信号作为调制信号源,并通过开关控制信号源的输出。

当输入数字信号为“0”时,选择低频信号源输出;当输入数字信号为“1”时,选择高频信号源输出。

通过示波器观察,我们可以看到调制后的FSK信号在频域上呈现两个不同的频率分量。

2. FSK解调:经过低通滤波器滤波后,我们可以观察到解调后的信号波形。

在理想情况下,解调后的信号应与原始数字信号完全一致。

然而,在实际应用中,由于噪声和传输损耗等因素的影响,解调后的信号可能存在一定的误差。

3. 实验结果分析:通过实验,我们验证了FSK调制解调的基本原理。

FSK调制解调技术具有抗干扰能力强、传输速率高等优点,广泛应用于无线通信系统和物联网等领域。

通信原理FSK调制解调实验报告

通信原理FSK调制解调实验报告

通信原理FSK调制解调实验报告一、实验目的1.学习并掌握FSK调制解调的原理和方法;2.掌握FSK信号的频谱特性;3.搭建FSK调制解调电路,了解FSK调制解调的实际应用。

二、实验仪器1.示波器、信号发生器、示例开关等。

三、实验原理FSK(Frequency Shift Keying)调制即频移键控调制,是一种常用的数字调制方式之一、它通过改变载波频率的方式来表示数字信号的不同状态。

在FSK调制中,有两个不同的频率用于表示两种不同的数字。

在FSK调制中,若数字“0”对应的频率为f1,数字“1”对应的频率为f2,则它们可以分别用sin(2π f1 t)和sin(2π f2 t)的信号波形来表示。

四、实验步骤1.搭建FSK调制解调电路;2.输入数字信号源,调整信号发生器的频率控制,设置f1和f2的值;3.进行调制解调实验,观察示波器波形。

五、实验结果及分析1.频谱特性:FSK调制信号的频谱特性是两个频率与余弦正弦信号的卷积。

2.示波器波形:通过示波器可以观察到模拟信号在调制解调过程中的波形变化。

六、实验总结本次实验中,我们通过搭建FSK调制解调电路,了解了FSK调制解调的原理和方法。

通过实验,我们对FSK调制解调的频谱特性和波形变化有了更加深入的理解。

FSK调制解调在实际应用中具有广泛的用途,可以用于通信系统中的数据传输、调幅解调等方面。

在实验过程中,我们还发现了一些问题,例如调试电路的过程中可能出现信号干扰、波形失真等情况,需要进行相应的调整和优化。

通过本次实验,我们掌握了FSK调制解调的原理和方法,并对其实际应用有了更加深入的了解。

希望今后能够进一步应用所学的知识,不断提高实际操作的能力。

实验4 FSK调制与解调实验报告

实验4 FSK调制与解调实验报告
现代通信原理实验报告
实验室名称:通信原理实验室实验日期:年月日
学院
班级、组号
姓名
实验项目名称
FSK调制与解调实验
指导
பைடு நூலகம்教师
一、实验目的
二、实验内容
三、实验仪器
四、实验原理
五、实验步骤
六、实验结果及分析
FSK基带输入:信号源测试点NRZ输出的15.625KHz方波
(SW04、SW05设置为00000001 00101000,128分频);
6、FSK—OUT输出的波形(FSK解调信号经电压比较器后的信号输出点,未经同步判决,与FSK判决电压调节的调节幅度有关)
7、FSK解调输出测试点输出的波形(经过同步判决,解调后的波形与FSK判决电压调节的调节幅度有关)
七、实验思考题解答
1、经过整型2后,得到与判决电压比较后的波形,它与最终输出的FSK解调波形一样,为什么我们还要在整型2后的抽样判决时引入位同步信号?(提示:只有引入位同步信号才能知道码元宽度,才知道是几个1,几个0)
FSK载波输入1:信号源测试点64K正弦波输出的正弦波;
FSK载波输入2:信号源测试点32K正弦波输出的正弦波;
1、FSK基带输入波形
2、FSK调频波波形
3、单稳态输出1波形(FSK已调信号经单稳1的信号输出)
4、单稳态输出2波形(FSK已调信号经单稳2的信号输出)
5、过零检测输出的波形(FSK已调信号经过零检测后的信号输出)
2、为什么位同步信号不直接从信号源的BS信号引入,而要经过同步信号提取模块提取?(提示:信号源是发送者,实际通信系统中不可能从发送方拉一条线到接收方传送同步信号,而是从接收信号中提取同步信号。)
八、调试中遇到的问题及解决方法

FSK调制解调实验报告

FSK调制解调实验报告

FSK调制解调实验一、实验任务利用卷积编码、FSK调制和前导码等技术构建通信系统,学习发射机结构,实现发射机代码,完成卷积编码、FSK调制;学习其接收机结构,实现接收机代码,完成接收信号的滤波、FSK解调、定时同步和卷积码译码。

通过该FSK系统实验,进一步认识通信系统的结构及其处理流程,同时掌握FSK调制解调方法。

二、实验基本原理2.1 发射机结构FSK通信系统发射机图1所示,具体步骤如下:图 1 发射机结构(1)随机信源比特从指定数据文件中读取。

(2)对二进制序列进行卷积编码,编码器参数是[171,133],编码约束长度是7,编码前在信息比特的末尾添加6个0作为结尾比特。

(3)在编码比特之前插入前导码,前导码由16个固定比特组成,用于接收机的定时同步。

(4)进行FSK调制。

(5)最后将信号送往发射电路发射。

2.2 接收机结构DPSK通信系统接收机如图2所示,具体步骤如下图 2 接收机结构(1)首先对来自接收电路的信号的载波1和载波2进行滤波。

(2)对两路滤波输出的幅度相减。

(3)通过搜索前导码,确定第一个数据码元的时间位置。

(4)对解调信号进行抽样,得到码元抽样序列。

(5)送入卷积码译码器译码,得到接收比特序列,译码采用matlab函数vitdec,译码结果要去掉6个尾比特。

2.3 关键信号SendBit:发送的信源比特序列SendSig:FSK已调信号RecvFskDemod:FSK解调信号RecvCorr:前导码相关搜索结果RecvSymbolSampled:码元抽样RecvBit:恢复的数据比特2.4 关键参数系统参数(不可更改):Fs = 200kHz,系统采样率Rs = 10k码元/秒,码元速率SigLen = 200k,发射信号SendSig的采样点数信道参数:Amax = 1,最大信号幅度Pmax = pi,最大相位偏差Fmax = 128,最大频率偏差,单位HzTmax = 0.005,最大时间偏差,单位秒SNR = -3,信噪比三、模块设计与实现3.1 发射机模块1、随机信源比特从指定数据文件中读取,加载信源比特,获取其长度。

fsk调制与解调实验报告

fsk调制与解调实验报告

fsk调制与解调实验报告实验报告:FSK调制与解调引言:FSK(Frequency Shift Keying)调制与解调是一种常用的数字调制解调技术,它通过改变载波频率的方式来传输数字信号。

在本实验中,我们将学习并掌握FSK调制与解调的原理和实现方法,并通过实验验证其性能。

一、实验目的:1. 了解FSK调制与解调的原理和工作方式;2. 掌握FSK调制与解调电路的设计和搭建方法;3. 验证FSK调制与解调的性能,如传输速率、误码率等。

二、实验原理:FSK调制是将数字信号转换为频率变化的模拟信号,然后通过载波进行传输。

在FSK调制中,两个不同的频率代表两个不同的二进制数字,通常用0和1表示。

调制过程中,数字信号的0和1分别对应两个不同的频率,例如0对应低频率f1,1对应高频率f2。

FSK解调是将接收到的FSK信号转换回数字信号的过程。

解调器通过检测信号的频率变化来判断接收到的是0还是1。

通常使用频率鉴别器或相干解调器来实现。

三、实验步骤:1. 设计和搭建FSK调制电路:a. 使用555定时器作为多谐振荡器,设置两个不同的频率f1和f2作为调制信号;b. 将调制信号与载波信号进行混合,得到FSK调制信号。

2. 设计和搭建FSK解调电路:a. 使用频率鉴别器或相干解调器来实现FSK解调;b. 解调器将接收到的FSK信号转换为数字信号。

3. 进行实验测试:a. 输入一组二进制数字信号,通过FSK调制电路将其转换为FSK信号;b. 将FSK信号输入到FSK解调电路,观察解调结果是否与输入信号一致;c. 测试不同的传输速率,记录误码率。

四、实验结果与分析:1. 实验测试结果表明,FSK调制与解调能够实现数字信号的传输和还原,解调结果与输入信号一致。

2. 传输速率对FSK调制与解调的性能影响较大。

传输速率过高可能导致误码率增加,传输速率过低可能导致传输延迟。

3. 在实验中,我们可以根据实际需求选择合适的调制频率和解调方法,以达到较低的误码率和较高的传输速率。

fsk调制及解调实验报告

fsk调制及解调实验报告

fsk调制及解调实验报告一、实验目的本实验旨在了解FSK调制及解调的原理,掌握FSK调制及解调的方法,并通过实际操作验证其正确性。

二、实验原理1. FSK调制原理FSK是频移键控的缩写,是一种数字调制技术。

在FSK通信中,将数字信号转换成二进制码后,用两个不同的频率代表“0”和“1”,然后将这两个频率按照数字信号的顺序交替发送。

接收端根据接收到的信号频率来判断发送端发出了哪个二进制码。

2. FSK解调原理FSK解调器是将接收到的FSK信号转换成数字信号的电路。

它通过检测输入电压频率来确定发送方使用了哪个频率,并将其转换成对应的数字信号输出。

三、实验器材示波器、函数发生器、计算机四、实验步骤1. 连接电路:将函数发生器输出端连接至FSK模块输入端,再将示波器连接至模块输出端。

2. 设置函数发生器:设置函数发生器输出频率为1000Hz和2000Hz,并使它们交替输出。

3. 测量波形:使用示波器观察并记录模块输出端口上产生的波形。

4. 解调信号:将示波器连接至解调器的输入端,设置解调器参数,观察并记录输出端口上产生的波形。

五、实验结果1. FSK调制结果:通过示波器观察到了交替出现的1000Hz和2000Hz两种频率的正弦波。

2. FSK解调结果:通过示波器观察到了输出端口上产生的数字信号,与输入信号相同。

六、实验分析本实验通过对FSK调制及解调原理的了解和实际操作验证,进一步加深了我们对数字通信技术的认识。

在实验中,我们使用函数发生器产生两个不同频率的信号,并将它们交替发送。

在接收端,我们使用FSK解调器将接收到的信号转换成数字信号输出。

通过观察示波器上产生的波形和数字信号,可以验证FSK调制及解调技术的正确性。

七、实验总结本次实验主要学习了FSK调制及解调原理,并进行了实际操作验证。

在操作过程中,我们掌握了FSK电路连接方法、函数发生器设置方法以及示波器使用方法等技能。

同时,在观察并分析实验结果时,我们深入理解了数字通信技术中FSK调制及解调的应用场景和原理。

fsk调制及解调实验报告

fsk调制及解调实验报告

fsk调制及解调实验报告FSK调制及解调实验报告引言:FSK调制(Frequency Shift Keying)是一种常见的数字调制技术,广泛应用于通信领域。

本实验旨在通过实际操作,深入了解FSK调制与解调的原理和过程,并通过实验结果验证理论分析。

一、实验目的通过实验深入了解FSK调制与解调的原理和过程,掌握实际操作技巧,并通过实验结果验证理论分析。

二、实验原理1. FSK调制原理:FSK调制是通过改变载波信号的频率来表示数字信号的一种调制技术。

在FSK 调制中,两个不同的频率分别代表二进制数字0和1,通过切换频率来表示数字信号的变化。

2. FSK解调原理:FSK解调是将调制后的信号恢复为原始数字信号的过程。

解调器通过检测接收信号的频率变化来区分数字信号的0和1。

三、实验步骤1. 准备工作:搭建实验电路,包括信号发生器、调制电路和解调电路。

确保电路连接正确并稳定。

2. FSK调制实验:将信号发生器的输出连接到调制电路的输入端,调制电路通过改变输入信号的频率来实现FSK调制。

调制电路输出的信号即为FSK调制信号。

3. FSK解调实验:将调制电路的输出连接到解调电路的输入端,解调电路通过检测输入信号的频率变化来恢复原始数字信号。

解调电路输出的信号即为解调后的数字信号。

4. 实验结果记录与分析:记录不同输入信号对应的调制信号和解调后的数字信号,并进行分析。

通过比较解调后的数字信号与原始数字信号的一致性,验证FSK调制与解调的准确性。

四、实验结果与讨论在实验中,我们选择了两个不同频率的输入信号,分别对应二进制数字0和1。

通过调制电路和解调电路的处理,成功实现了FSK调制与解调。

通过对比解调后的数字信号与原始数字信号,我们发现它们完全一致,验证了FSK调制与解调的准确性。

实验结果表明,FSK调制与解调是一种可靠有效的数字调制技术。

五、实验总结通过本次实验,我们深入了解了FSK调制与解调的原理和过程,并通过实际操作验证了理论分析的准确性。

FSK调制解调实验报告

FSK调制解调实验报告

FSK调制解调实验报告实验目的:通过实验,进一步了解FSK(ASK)调制和解调的基本原理和方法,掌握实验仪器的操作技巧,熟悉实验过程中的测量方法和数据处理,培养实验操作能力和数据分析能力。

实验仪器:1.双示波器:2.信号发生器:3.波特率计:4.时钟信号源:实验原理和流程:FSK(Frequency Shift Keying)调制是一种数字调制方法,根据发送信号的不同频率进行调制,接收端根据频率差异来识别不同的信号。

ASK(Amplitude Shift Keying)调制是将数字信号变换为模拟信号的过程,通过调整载波波形的幅度来表示数据的0和1FSK调制的基本原理是:将数字信号转换为频率序列,利用频率切换来表示0和1、在调制时,根据数字信号的0和1,选择不同频率的载波信号进行调制。

解调是将接收到的FSK信号变换为与FSK信号相同的数字信号,可以根据频率的变化判断原始数字信号的0和1实验步骤:1.连接实验电路,将信号发生器的输出接入EL1端,EL2端接入波特率计。

将示波器的两个通道分别接入EL1和EL22.调整信号发生器的频率为f1和f2,设置合适的幅度和起始相位。

3.打开示波器,设置观察模式为X-Y模式,并调整示波器的水平和垂直触发使波形恢复稳定。

4.通过调整信号发生器的频率和幅度,观察并记录调制信号波形。

5.使用示波器观察到的调制信号波形,利用该波形计算波特率。

6.通过信号发生器产生时钟信号,将时钟信号输入到解调电路中进行解调。

7.观察解调后信号的波形并进行比较,记录解调后的数据。

8.对比解调后的数据与原始数据,验证解调是否准确。

实验结果:通过实验观察和测量,得到了调制信号的波形,利用该波形计算出了波特率。

经过解调后,与原始数据进行对比发现解调准确无误。

实验总结:通过这次实验,我们深入了解了FSK(ASK)调制和解调的基本原理和方法。

通过实验操作,我们掌握了实验仪器的操作技巧,熟悉了实验过程中的测量方法和数据处理方法,提高了我们的实验操作能力和数据分析能力。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

一、实验目的
1、掌握用键控法产生FSK信号的方法。

2、掌握FSK非相干解调的原理。

二、实验器材
1、主控&信号源、9号模块各一块
2、双踪示波器一台
3、连接线若干
三、实验原理
1、实验原理框图
FSK调制及解调实验原理框图
2、实验框图说明
基带信号与一路载波相乘得到1电平的ASK调制信号,基带信号取反后再与二路载波相乘得到0电平的ASK调制信号,然后相加合成FSK调制输出;已调信号经过过零检测来识别信号中载波频率的变化情况,通过上、下沿单稳触发电路再相加输出,最后经过低通滤波和门限判决,得到原始基带信号。

四、实验步骤
实验项目一 FSK调制
概述:FSK调制实验中,信号是用载波频率的变化来表征被传信息的状态。

本项目中,通过调节输入PN序列频率,对比观测基带信号波形与调制输出波形来验证FSK调制原理。

1、关电,按表格所示进行连线。

2、开电,设置主控菜单,选择【主菜单】→【通信原理】→【FSK数字调制解调】。

将9号模块的S1拨为0000。

调节信号源模块的W2使128KHz载波信号的峰峰值为3V,调节W3使256KHz载波信号的峰峰值也为3V。

3、此时系统初始状态为:PN序列输出频率32KH。

4、实验操作及波形观测。

(1)示波器CH1接9号模块TH1基带信号,CH2接9号模块TH4调制输出,以CH1为触发对比观测FSK调制输入及输出,验证FSK调制原理。

(2)将PN序列输出频率改为64KHz,观察载波个数是否发生变化。

实验项目二 FSK解调
概述:FSK解调实验中,采用的是非相干解调法对FSK调制信号进行解调。

实验中通过对比观测调制输入与解调输出,观察波形是否有延时现象,并验证FSK解调原理。

观测解调输出的中间观测点,如TP6(单稳相加输出),TP7(LPF-FSK),深入理解FSK解调过程。

1、保持实验项目一中的连线及初始状态。

2、对比观测调制信号输入以及解调输出:以9号模块TH1为触发,用示波器分别观测9号模块TH1和TP6(单稳相加输出)、TP7(LPF-FSK)、 TH8(FSK解调输出),验证FSK解调原理。

3、以信号源的CLK为触发,测9号模块LPF-FSK,观测眼图。

五、实验报告
1、分析实验电路的工作原理,简述其工作过程;
(1)调制电路工作原理:输入的基带信号由转换开关转接后分成两路,一路控制256KHz 的载频,另一路经倒相去控制?168KHz的载频。

当基带信号为“1”时,模拟开关1打开,模拟开关2关闭,此时输出f1=256KHz,当基带信号为"0"时,模拟开关1关闭,模拟开关2开通。

此时输出f2=168KHz,于是可在输出端得到已调的FSK信号。

?电路中的两路载频(f1,f2)由内时钟信号发生器产生,经过开关送入。

两路载频分别经射随、选频滤波、射随、再送至模拟开关。

?
(2)解调电路的工作原理:已调信号经过过零检测识别出信号中载波频率是否发生变化。

经限幅、微分、整流后形成与频率变化相对应的尖脉冲序列,再经过脉冲展宽把这些尖脉冲变换成较宽的矩形脉冲以增大其直流分量,然后经过低通滤波器取出直流分量完成频率——幅度变换。

?
2、分析FSK调制解调原理。

频移键控是利用载波的频率变化来传递数字信息。

在2FSK中,载波的频率随二进制基带信号在f1和f2两个频率点间变化。

故2FSK可以看成是两个不同载频的2ASK信号的叠加。

解调原理是将2FSK信号分解为上下两路2ASK信号分别进行调解然后进行判决得到恢
复出的原始信号。

???。

相关文档
最新文档
