称重模块介绍
西门子称重模块应用及介绍
西门子称重模块应用及介绍西门子称重模块是一种用于测量物体重量的设备，广泛应用于工业生产、物流运输和仓储管理等领域。
西门子称重模块具有高精度、可靠性高、易于安装和维护等特点，能够有效地实现物体重量的测量和控制。
西门子称重模块应用于工业生产中，可以用于测量产品的重量，从而实现产品质量控制。
在汽车制造业中，称重模块可以应用于汽车底盘组装线上，用于检测底盘零件的重量是否符合要求，以确保汽车的安全性和可靠性。
在食品加工行业中，称重模块可以用于检测食品原料和成品的重量，以确保产品质量并控制生产过程中的浪费。
此外，西门子称重模块还可以应用于物流运输领域。
在货物运输过程中，称重模块可以被安装在货车、集装箱或物流设备上，用于实时监测货物的重量，以便控制货物负荷和计算运输成本。
通过称重模块对货物进行实时监测，可以避免超载和货物短缺的情况发生，提高物流运输的效率和准确性。
此外，西门子称重模块还可以应用于仓储管理领域。
在仓储操作中，称重模块可以被应用于货物的入库、出库和库存管理过程中。
通过称重模块对货物进行精确的重量测量，可以有效地管理货物的库存和出入库流程，并与仓储管理系统实现无缝集成，提高仓储管理的精度和效率。
西门子称重模块有多种型号和规格，以满足不同应用场景的需求。
其中包括动态称重模块和静态称重模块。
动态称重模块适用于需要测量运动物体重量的场景，可实时监测物体在运动过程中的重量变化。
静态称重模块适用于需要测量静止物体重量的场景，可提供高精度的静态重量测量。
西门子称重模块具有高度的可靠性和稳定性，可以适应恶劣的工作环境。
它具有优良的抗干扰性能，能够在各种环境条件下提供可靠的重量测量。
同时，西门子称重模块还具有良好的抗震性能，可以有效地抵抗振动和冲击，保证测量的准确性。
总而言之，西门子称重模块是一种广泛应用于工业生产、物流运输和仓储管理等领域的重要设备。
它能够实现精确的重量测量和控制，提高生产和物流运输的效率，并帮助企业实现质量控制和成本管理。
称重模块国标
称重模块国标
称重模块国标是指中国国家标准化管理委员会发布的一项国家标准，全称为《电子称重模块》。
这项标准规定了电子称重模块的术语和定义、分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存等方面的要求。
称重模块是一种用于称重设备的重要组件，能够将物体的重量转换成电信号，通过电子测量技术实现精确测量。
随着工业自动化和智能化的快速发展，称重模块在各行各业得到了广泛应用，例如制造业、物流业、食品加工业等。
在称重模块国标中，对电子称重模块的各项技术要求进行了详细规定。
其中包括：模块的尺寸、重量、防护等级、测量精度、稳定性、可靠性等方面的要求。
同时，标准还对模块的试验方法、检验规则、标志、包装、运输和贮存等方面进行了规范。
称重模块国标的发布对于提高我国称重设备的整体水平、规范市场秩序、保障消费者权益具有重要意义。
通过这项标准，各行各业可以更加方便地选择和使用符合国家标准的称重模块，提高生产效率和质量。
同时，对于生产称重模块的企业来说，也需要在产品研发、生产、检测等方面加强管理，确保产品符合国家标准的要求。

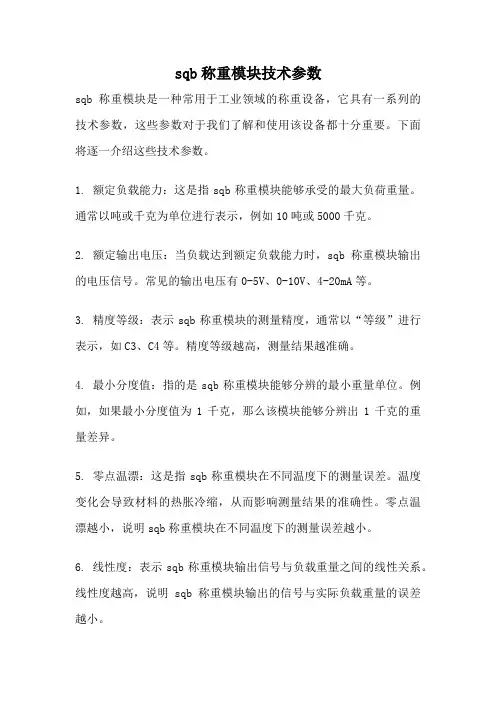

sqb称重模块技术参数
sqb称重模块技术参数sqb称重模块是一种常用于工业领域的称重设备，它具有一系列的技术参数，这些参数对于我们了解和使用该设备都十分重要。
下面将逐一介绍这些技术参数。
1. 额定负载能力：这是指sqb称重模块能够承受的最大负荷重量。
通常以吨或千克为单位进行表示，例如10吨或5000千克。
2. 额定输出电压：当负载达到额定负载能力时，sqb称重模块输出的电压信号。
常见的输出电压有0-5V、0-10V、4-20mA等。
3. 精度等级：表示sqb称重模块的测量精度，通常以“等级”进行表示，如C3、C4等。
精度等级越高，测量结果越准确。
4. 最小分度值：指的是sqb称重模块能够分辨的最小重量单位。
例如，如果最小分度值为1千克，那么该模块能够分辨出1千克的重量差异。
5. 零点温漂：这是指sqb称重模块在不同温度下的测量误差。
温度变化会导致材料的热胀冷缩，从而影响测量结果的准确性。
零点温漂越小，说明sqb称重模块在不同温度下的测量误差越小。
6. 线性度：表示sqb称重模块输出信号与负载重量之间的线性关系。
线性度越高，说明sqb称重模块输出的信号与实际负载重量的误差越小。
7. 防护等级：sqb称重模块通常需要在恶劣的工作环境中使用，因此具备一定的防护能力。
防护等级是指sqb称重模块对于固体颗粒、液体、腐蚀性物质等外界环境的防护能力。
8. 输入电阻：sqb称重模块的输入电阻是指接收外部电源输入的电阻值。
它的大小直接影响到称重模块的测量精度和稳定性。
9. 输出电阻：sqb称重模块的输出电阻是指输出信号时的内部电阻值。
它的大小对于信号的传输和接收有一定的影响。
10. 工作温度范围：这是指sqb称重模块能够正常工作的温度范围。
如果超出了该范围，可能会导致称重模块无法正常工作或测量结果不准确。
11. 额定电源电压：sqb称重模块通常需要外部电源供电，额定电源电压是指该模块所需的电源电压。
一般情况下，额定电源电压为220V或者24V。
称重模块国标
称重模块国标【实用版】目录1.称重模块的概述2.称重模块的国家标准3.称重模块的种类和调试细节4.称重模块的应用场景5.称重模块的发展趋势正文一、称重模块的概述称重模块，是一种用于测量物体质量的装置。
它可以将物体的质量转换为可读的数字信号，并通过输出接口，将这些信号传输给其他设备，如计算机或控制器。
称重模块具有高精度、高稳定性、抗干扰能力强等特点，被广泛应用于各种工业生产场景中。
二、称重模块的国家标准在我国，称重模块的设计、生产和应用都需要遵循国家标准 GB/T 18666-2002《电子称重仪表》。
该标准规定了称重模块的基本参数、技术要求、测量方法、检验规则等内容，对于确保称重模块的质量和性能具有重要的指导意义。
三、称重模块的种类和调试细节称重模块的种类繁多，常见的有模拟式称重模块、数字式称重模块、智能称重模块等。
不同类型的称重模块，其调试细节也有所不同。
例如，模拟式称重模块需要调整零点、量程等参数，数字式称重模块则需要进行数字滤波、标定等操作。
在实际应用中，需要根据具体的需求和场景选择合适的称重模块，并进行细致的调试。
四、称重模块的应用场景称重模块广泛应用于各种工业生产领域，如冶金、化工、建材、食品等。
它可以实现对生产过程中的物料进行实时、精确的测量，为企业提供有效的生产数据支持。
此外，称重模块还可以与其他设备和系统集成，实现自动化生产和信息化管理。
五、称重模块的发展趋势随着科技的发展和工业生产的自动化、智能化需求不断提高，称重模块也在不断升级和改进。
未来，称重模块将朝着高精度、高稳定性、多功能、易集成等方向发展，以满足日益增长的市场需求。
称重模块原理
称重模块原理
称重模块是一种用于测量物体质量的设备。
它的原理是基于负载电阻器的改变。
当物体放在称重模块上时，它会产生一个压力或负荷，这个负荷会通过一组负载电阻器传导到称重模块内部。
负载电阻器是一种特殊的电阻器，它的电阻值会随着受到的压力而改变。
通常，负载电阻器通过一系列电子仪器和传感器与称重模块的悬臂梁连接在一起。
在工作过程中，当物体放在秤盘上时，物体的负荷会通过悬臂梁传递到负载电阻器上。
负载电阻器的电阻值发生变化后，这个变化会被传感器捕捉到，并转化为电信号。
这个电信号经由称重模块的电路处理后，会输出一个与负荷相关的数字或模拟值。
根据电信号的变化，我们可以通过称重模块来准确地测量物体的重量。
通过校准和调整负载电阻器的电阻值，可以进一步提高称重模块的精确度和灵敏度。
需要注意的是，称重模块的测量范围和精度通常由其设计和制造的参数决定。
不同的称重模块适用于不同负荷范围的测量，因此在选择和使用时需要根据实际需求进行合理的选择。
总结来说，称重模块利用负载电阻器的变化来测量物体的质量。
通过捕捉和处理电信号，可以准确地得出物体的重量。
这种技
术在许多领域得到广泛应用，如工业生产、商业交易和科学研究等。
电子称重模块——精准度和可扩展性兼备的理想选择
电子称重模块——精准度和可扩展性兼备的理想选择随着科技不断发展，电子称重模块越来越普及和应用。
这种先进的技术已经取代了传统的机械秤，成为目前使用广泛的称重方式。
由于其高精度、高效率等特点，已被广泛应用于工业自动化、物流运输、医疗设备等领域。
一、工作原理称重模块内部含有若干个应变片（straingauge），当外部受力作用后，应变片会发生微小的形变，并对讯号放大器产生微弱的电信号。
模块通过将这些信号转化为数字信号，送入处理器，实现对称重物品重量的测量。
同时，模块可以自动进行零点校准、温度补偿等操作，确保测量结果的准确性和稳定性。
二、特点1、高精度：称重模块的精度一般可以达到0.05%，这比传统的机械秤要高得多。
在一些对称重要求较高的领域，如医疗设备、精密加工等行业内，电子称重模块已经成为重要工具。
2、高效率：称重模块可以实现自动化称重，当物品放上去时，立即能呈现数字结果。
这种高效率大大提高了生产效率，并减少了人工错误的发生。
3、可扩展性：称重模块可以根据需要进行扩展，可以与其他设备通讯，如计算机、PLC、HMI等，形成完整的自动化测量系统。
4、稳定性：称重模块内部含有应变片，可以感知外界的微小振动和干扰，自动进行补偿，保证数据的稳定性和准确性。
三、电子称重模块在不同领域的应用1、工业自动化：称重模块广泛应用于工业生产中，通过连接计算机和PLC等设备，实现流水线称重、自动分拣等功能，提高工业生产效率和质量。
2、物流运输：在物流运输领域，称重模块可以应用于货物的称重检测、车辆载重检测等方面，通过控制称重点的数量和位置，提高称重效率和准确性。
3、医疗设备：称重模块广泛应用于医疗设备中，如医用秤、手推车秤等。
由于其高精度和稳定性，可以对患者的体重、血压等进行准确测量。
4、家用电子秤：家用电子秤是当前市场上普及度高的称重模块之一，广泛应用于家庭生活中，可用于测量人体重量、食材重量等。
总之，电子称重模块具有高精度、高效率、可扩展性和稳定性等特点，在多个领域内都有广泛的应用。
55-30称重模块安装指导书
55-30称重模块安装指导书概述本指南着重于应用方面向用户介绍富林泰克（江苏）测控系统有限公司（以下简称FLINTEC）的称重模块产品。
1.1 称重模块的定义55－30通用性静（动）载称重模块，自复位传力方式，带防扭转拉杆，配置运输和检修维护防过载螺母，整体性好。
它将高精度柱式传感器、载荷传递装置与安装连接板等部件合为一体，既保证了柱式传感器精度高、长期稳定性好的特点，又解决了因安装不当造成的称量误差问题。
55-30静载称重模块主要适用于侧向力较小的静态载荷称重场合。
称重模块可以非常方便地安装在各种形状的容器上。
55-30动载模块主要适用于有水平作用力的称重场合，如流水线、传送带、过程控制系统等，另外动载称重模块还可以方便地将机械衡器改造成全电子衡器。
1.2 55-30动载称重模块1.2.1 55-30动载称重模块的组成FLINTEC的55-30动载称重模块由顶板、底板、RC3系列柱式称重传感器、传感器连接件及限位拉杆等部件构成（如下图所示）。
在称量时，载荷作用于顶板，通过传感器连接件施加到传感器上。
1.2.2 FW静载称重模块的容量模块的容量依据其所用的传感器而定，55-30称重模块的容量有7.5t-300t。
1.2.4 侧方定位板与限位拉杆的作用55-30动载称重模块中的侧方限位板，防止传感器在运输和安装过程中受力。
同时在模块需要焊接时，可取出传感器，仅靠侧板支撑，以避免传感器过电流。
限位拉杆具有抵御上抬力和倾覆力的作用，可以避免罐体因晃动过大而造成的计量误差。
2. 模块安装基础的要求模块安装基础应符合以下要求：⚫模块底板撑脚应水平。
⚫与模块顶板和底板相连的撑脚的偏斜引起的与水平线的夹角不能大于0.5°。
⚫每只容器的基础是否与其他容器共享，如果共享将对容器的称量有影响，建议每只容器采用独立的基础。
⚫容器的附近是否有震动或气流，较大的震动或气流将对容器的称量有影响。
⚫每个模块应便于安装和维护。
称重模块原理
称重模块原理称重模块是一种用于测量物体重量的设备，它在各种工业和商业领域都有着广泛的应用。
称重模块的原理是利用一定的传感器和电子元件，通过测量物体对称重模块的压力或拉力，从而得出物体的重量。
下面我们将详细介绍称重模块的原理及其工作过程。
首先，称重模块的核心部件是传感器。
传感器通常采用应变片传感器或压力传感器，它们能够将物体施加在称重模块上的力转化为电信号。
应变片传感器是一种能够感知物体受力变形的传感器，当物体施加在传感器上时，传感器内部的应变片会产生微小的变形，这种变形会导致电阻值的改变，从而产生与物体重量成正比的电信号。
而压力传感器则是通过物体对传感器施加的压力大小来测量物体的重量，压力越大，产生的电信号也越大。
其次，称重模块通常还包括一个称重平台和一个称重仪表。
称重平台是支撑物体的部分，它能够承受物体的重量并传递给传感器，称重仪表则是用于接收传感器产生的电信号并将其转化为具体的重量数值。
在工作过程中，当物体被放置在称重平台上时，传感器会感知到物体施加在平台上的力，并将这一力转化为电信号，称重仪表会接收并处理这一信号，并最终显示出物体的重量数值。
最后，称重模块的工作原理可以通过以下流程来说明，首先，当物体被放置在称重平台上时，称重平台会受到物体的压力或拉力，然后传感器会感知到这一力并产生相应的电信号；接着，这一电信号会被传输给称重仪表，称重仪表会将电信号转化为具体的重量数值，并显示出来。
整个过程中，传感器起到了感知和转化物体重量的作用，称重平台起到了支撑和传递物体重量的作用，称重仪表起到了接收和显示物体重量的作用。
总的来说，称重模块是一种通过传感器感知物体重量并将其转化为电信号，最终显示出具体重量数值的设备。
它的原理简单而有效，应用广泛，可以满足各种场合对物体重量测量的需求。
希望通过本文的介绍，读者能对称重模块的原理有所了解，并在实际应用中有所帮助。
称重模块介绍
静载称重模块的适用场合
反应釜
料斗秤
灌装秤
罐秤
静载称重模块的结构
底板 顶板 支撑螺栓 传感器 传感器承压头
静载称重模块的类型
每种静载称重模块顶板和底板的尺寸是相 同 的. 但 顶 板 和 传 感 器 的 连 接 方 式 有 三 种.
1. 固 定 式 模 块
2. 半 浮 动 模 块
3. 浮 动 式 模 块
传感器承压头
静载模块类型之二—半浮动模块
半浮动模块是为了防止容器因形变影响称 量 精 度 而 设 计 的. 其 顶 板 允 许 沿 径 向 移 动, 在切向的运动则受限位限制以防止秤体转 动.
限制切向移动
允许容器因热胀冷缩产生的形变
静载模块类型之三—浮动式模块
浮动式模块的顶板允许做任意方向的移动 , 移动幅度受支撑螺栓头与沉孔间隙的限制 .
允许切向移动
允许容器因热胀冷缩产生的形变
静载模块的安装方式
• 安 装 时 选 用 一 个 固 定 式 模 块, 一 个 半 浮 动 模 块 及 一 到 二 个 浮 动 式 模 块. •半浮动模块应安装在固定式模块的对角上 , 两个安装点之间距离是所有安装点间最长 的. •容器的支撑脚应加固以防止因容器变形而 向 外 伸 展.
电缆线与秤体及地面的连接方式会影响到 系 统 称 量 的 精 度. 因 此, 在 系 统 安 装 过 程 中 应 注 意 合 理 安 排 刚 性 和 柔 性 连 接.
刚性 柔性 刚性
静载模块的独 特设计将保护秤 体 免 受 倾 覆. 一 旦秤体受风力等 因素影响发生摇 晃, 模 块 的 支 撑 螺栓将起到固定 秤 体 的 作 用.
冲击
如果秤体可能遭受物体的冲击(这时称量 会 发 生 突 然 变 化 ), 在 选 择 传 感 器 容 量 时 应 考 虑 到 这 种 情 况. 下 落 物 体 的 最 大 重 量 和 下 落 距 离 是 影 响 冲 击 力 大 小 最 主 要 的 因 素.
称重模块的称重原理 称重模块工作原理
称重模块的称重原理称重模块工作原理称重模块是一款高精度的称重产品，体积小，但承重力却特别强。
适用于称重反应釜，料罐，滚道等应用场合，是一款性价比高，应用性强的称重检测产品。
现在称重模块的应用范围很广，很多用户在使用称重模块期间都会重视产品的使用方法，那么接下来我我就来为大家共享一些关于称重模块的称重原理。
希望大家能自此文章中获得一些帮忙，在今后的使用称重模块过程中能够对它有更多的认得。
称重模块的称重原理：以一个典型的化学反应釜秤量为例，安装在反应釜底部的三个压式称重模块将釜体的重量信号传至接线盒。
接线盒中并联各路称重模块信号，并可依据各称重模块受载情况调整角差，经过聚集后的重量信号送至称重端或重量变送器。
称重终端或重量变送器将重量信号处理成相应的重量数据。
对于非专业的用户来说，直接使用称重传感器是特别困难的。
称重模块是一种新型的称重元件，它将称重传感器、负荷传递装置和安装连接件等部件组合在一起，可以特别便利地和各种形状的机械装置相连接，如滚道、平台、立罐、槽罐、料斗等。
安装了称重模块的系统既可以保证称重传感器的精度高，长期稳定性好的特点，又解决了因安装不当而造成的称重误差。
使用称重模块的设备测量通常能达到更高的测重精度。
称重模块的分类和特点称重模块属于传感器的一种新型应用结构，紧要由称重传感器、顶板、基板、支承螺栓及负载支承柱构成；只需要将称重模块简单地安装到罐体、料斗以及其它设备的支脚或支柱下便可以将该设备改造成称。
通常依据负载支承柱及顶板的不同分为固定式、半浮动式和浮动式。
称重系统紧要由一个固定模块、一个半浮动模块以及若干全浮动模块构成。
称重模块的数量紧要取决于设备支撑点（支脚或耳架）的数量，通常分为三模块称重系统和四模块称重系统。
称重模块的分类：一、动载称重模块：紧要应用在水平冲击力较大的场合。
适用于承受水平作用力较大的机械装置如流水线、传送带等，另外动载称重模块还可用于机械平台秤的改造。
称重模块介绍范文
称重模块介绍范文称重模块是一种用于测量物体质量的设备。
它通常由传感器、处理器和显示器组成，用来转换物体的重量信号并进行计算和显示。
传感器是称重模块的核心部件，用于检测物体的重量。
常见的传感器包括压力传感器、振子传感器和应变传感器。
其中，压力传感器通过测量物体所产生的压力来间接测量物体的重量；振子传感器通过测量物体振动的频率和振幅来间接测量物体的重量；应变传感器通过测量物体所产生的应变来间接测量物体的重量。
这些传感器通常都具有高精度和稳定性。
处理器是称重模块的核心计算部件，用于将传感器获取到的数据进行处理和分析。
处理器可以根据传感器的特性和工作原理来采用不同的计算方法，以得到准确的重量数据。
处理器还可以进行数据校正、零位校准、功能扩展等操作，以提高称重模块的精度和可靠性。
显示器是称重模块的直观展示部分，用于显示物体的重量。
常见的显示器有数码管、液晶屏、LED等。
显示器通常会将数字或图形的重量数据以直观、易读的方式展示出来，方便用户读取和理解。
称重模块广泛应用于工业、商业和家庭领域。
在工业领域，称重模块被广泛用于生产线的物料配送、质量检测、电子称等方面，能够提高工作效率和产品质量。
在商业领域，称重模块常用于超市、快递等行业，用于商品的计量和计费，确保交易的公平和准确。
在家庭领域，称重模块被应用于厨房秤、体重秤等，方便人们进行烹饪和健康管理。
近年来，随着技术的不断发展，称重模块也出现了一些新的功能和特点。
例如，一些称重模块开始具备无线通信功能，可以通过蓝牙或Wi-Fi与其他设备进行数据传输和共享。
一些称重模块还具备自动称重、自动扣除容器重量等功能，能够进一步提高称重的便捷性和准确性。
总的来说，称重模块是一种功能强大、精度高的测量设备，广泛应用于各个领域。
它通过传感器的检测、处理器的计算和显示器的展示，能够准确、直观地测量和显示物体的重量，方便人们进行计量和计费。
随着技术的不断进步，我们可以期待称重模块在未来的发展中带来更多的创新和改进。
传感器基础知识-5 称重模块
第五部分传感器模块第一章概述传感器模块也称为称重模块。
JCM系列静载称重模块是针对用户对一些容器实施称量时需要一体化称重单元，而结合本公司高精度称重传感器，研制开发的一种产品。
将称重传感器、载荷传递装置和安装板等部件结合在一起，可以简便地与多种机械设备相连接，如滚道、平台、罐体、料斗等。
它采用模块化设计，具有结构简单，安装维护方便，互换性好的特点，适用于各种静载称重的场所。
可满足容器等承重体在外界环境变化影响下的准确称量。
第二章主要技术指标第三章结构原理JMX系列静载称重模块为了消除外界环境非预想力的影响，按其承压头所受约束形式的不同划分，它有三种基本形式：全约束模块、半自由模块、自由模式。
（一）悬臂梁称重传感器模块1．全约束模块——称重模块Ⅰ1：下安装板 2：称重传感器 3：上安装板 4：跨接导线 5：上压头6：防倾覆螺杆 7：侧板其各部分作用为：（1）下安装板：提供用于称重传感器的安装板，带4个安装孔可用于与用户基础安装板的连接。
（2）称重传感器：实现对载荷量值的采集。
（3）上安装板：带4个安装孔用于与用户容器支撑脚安装板的连接。
（4）跨接导线：使称重传感器上下安装板成为等势体，保护称重传感器免受非预想的过电流对其产生的损害。
（5）上压头：实现对载荷量值的传递，与上安装板组合限制容器在水平范围内产生的位移。
（6）防倾覆螺杆：正常状况下，防倾覆螺杆的上平面距上安装板上平面有2~3mm间隙，起防过载的作用，一旦发生危险防倾覆螺杆的端部可阻止容器的翻转。
防倾覆螺杆在更换传感器时也可以将其升起以支撑容器支腿，为更换传感器提供方便。
（7）侧板：用于运输和安装时避免传感器受到过载荷的冲击，正常使用时去除。
该模块由于在水平范围内为全约束，仅能在竖直方向运动而得名，其模块示意图为：（见右图）2、半自由模块——称重模块Ⅱ其结构示意图如下：1：下安装板 2：称重传感器 3：上安装板 4：跨接导线 5：垫板6：上压头 7：挡块 8：防倾覆螺杆 9：侧板其各部分作用为：（1）下安装板：提供用于称重传感器的安装板，带4个安装孔可用于与用户基础安装板的连接。
常州恒远称重模块说明书
常州恒远称重模块说明书【最新版】目录1.常州恒远称重模块简介2.常州恒远称重模块的特点3.常州恒远称重模块的应用环境4.常州恒远称重模块的优越性能5.常州恒远称重模块的价格正文一、常州恒远称重模块简介常州恒远称重模块是一种高精度、高速度的重量测量设备，适用于各种工业生产环境中。
它可以根据客户的不同要求、不同环境和不同温度下进行工作，为客户提供便捷、高效的称重解决方案。
二、常州恒远称重模块的特点1.高精度：常州恒远称重模块具有较高的测量精度，可以满足客户对精度的高要求。
2.高速度：常州恒远称重模块具备较快的反应速度，能够实现实时测量，提高生产效率。
3.抗干扰能力强：常州恒远称重模块具有较强的抗电磁干扰和抗射频干扰能力，确保在复杂环境中仍能准确测量。
4.多功能：常州恒远称重模块支持多种通信接口，如 RS485、RS232 等，方便客户连接各种设备。
5.稳定性：常州恒远称重模块具有较高的稳定性，可在高温、高湿等恶劣环境中正常工作。
三、常州恒远称重模块的应用环境常州恒远称重模块广泛应用于各种工业生产环境，如化工、食品、医药、冶金等行业。
在这些行业中，常州恒远称重模块可以实现对生产线上的产品进行实时监测，确保生产过程的顺利进行。
四、常州恒远称重模块的优越性能常州恒远称重模块的优越性能主要体现在其高精度、高速度、抗干扰能力强、多功能和稳定性等方面。
这些性能优势使得常州恒远称重模块在工业生产环境中具有较高的市场竞争力。
五、常州恒远称重模块的价格常州恒远称重模块的价格根据不同的型号和规格而有所不同。
客户可以根据自己的实际需求选择合适的型号和规格，以实现较高的性价比。
第1页共1页。
S7-200称重模块
S7-200 专用称重模块一、简介：SZ216C2 型称重扩展模块，与西门子 S7-200 系列总线兼容，直接挂在 S7-200 总 线上运行。
它有两个独立的秤重通道，采用了衡器仪表的标准电路比率法、六限制实现了闭 环测量，实现了高精度、高分辨率长线传输等标准 AD 模块所无法实现的效果。
适用范围：静态秤、动态包装秤、复检秤、皮带秤、失重秤、料位秤、配料秤、张力控 适用范围 制器 应用行业： 应用行业 1. 静态秤：汽车衡，智能体重秤等静态重量计量 2. 包装机械：食品、饲料、化工原料、润滑油、食用油等高速包装机；建筑涂料包装 机械 3. 复检秤：各种包装机械的出厂检验、重量复核 4. 皮带秤：水泥机械、预混料机械；建材配料机械；烟草机械 5. 失重秤：筑路机械，高炉喷补机械 6. 料位秤：方便面机械；制药机械；环保机械；牛奶罐；啤酒罐；烟草储箱及所有方 便称重的物料料位检测 7. 配料秤：搅拌站；水泥配料；陶瓷配料；涂料机械 8. 滤波方式：采用 S7-200 的集成平滑滤波，阈值滤波 二、性能特点： 1. 通道数：2 通道 2. 分辨率：±15 位（±32767） 3. 转换速率：每秒 50 次 4. 尺寸：71.2x80x62（W x H x D）毫米，与西门子标准模块尺寸一致。
5. 安装方式：与西门子的标准模块一样的安装方式。
6. 测量模式：使用 6 线制（传感器的距离大于 50 米）或 4 线制。
7. 线性误差：优于 1/3000。
8．驱动能力：每通道最多可以驱动 120 毫安负载。
（相当于 8 只 350Ω应变式称重传感器。
） 9．供电：直流电压 24V，误差±1V，模块静态功耗 0.1A（5v 总线） 。
10. 最多连接数：本模块采用了西门子的模拟量模块特性，最多可以连接 5 个模块，即最多 可以同时连接 10 台秤。
11. 通讯：因为此模块作为 S7-200 的扩展模块使用，所以 S7-200 支持的所有通讯方式都可 以实现，例如 Profibus DP, MPI, 以太网，PPI，各种 485 自由协议通讯，还可以实现互联网 远程操作与数据读取。
数字称重模块介绍及应用
数字称重模块介绍与应用关键词：数字称重模块、称重芯片、RS232、RS485、家电称重、物联网称重、智能称重、智能家电一、数字化背景随着物联网发展，智能家电及智能设备大量诞生，这些设备拥有越来越多的传感器，如温湿度传感器、光线传感器、电能计量传感器、称重传感器、气体传感器等。
集成更多的传感器，设备能感知更多的环境参数，为设备提供更全面的智能控制依据。
大部分传感器都需要实时测量，并且每类传感器都涉及独特的算法，面对如今产品更迭速度很快的状况，系统集成方不会针对每种传感器都进行开发，而是希望传感器数字化，集成完善的算法、灵活的功能配置、通用的通讯接口。
数字称重模块就是一种将称重传感器信号进行模数转换，集成完善的滤波、重量计算算法及UART/RS232/RS485接口的数字模块。
外部控制器通过UART接口与模块通讯，配置数字模块，不需要设计各种称重算法，直接获取重量值。
数字称重模块可以被配置成自动发送模式及省电模式，连接蓝牙、WIFI、NB-IOT 模块，可以实现低功耗无线传输、物联网称重。
二、数字称重模块应用领域数字称重模块集成信号采样、信号处理、称重算法，任何产品需要使用到称重时，只需要将此模块直接嵌入到产品中，只占用1个UART或RS232资源，不需要具备任何称重设计经验，立即实现称重功能。
同时还可以配置数字称重模块工作在不同的称重模式，实现节能、自调整等智能称重。
据现有市场了解，数字称重模块主要应用在四个领域：●家电称重：如冰箱、洗衣机、料理机、电磁炉等；●消费电子：如智能水杯、无人货柜、宠物喂养器等；●电子秤：如无线快递秤、智能电子秤、收银秤、地磅等；●工业应用：如电梯、数字传感器、自动分选机等；三、数字称重模块介绍1、数字称重模块硬件结构数字称重模块主要功能包含模拟信号滤波电路、模数转换(ADC)、MCU、通讯电路及稳压电源。
电源电路为ADC、MCU、接口芯片提供电源；滤波电路消除夹杂在传感器信号内的部分噪声，抑制尖峰脉冲干扰、电磁干扰，使进入ADC芯片的信号相对干净；24位高精度ADC将模拟信号转换为数字信号；MCU对从ADC获取的AD值进行软件滤波，计算重量值；MCU通过RS485/RS232通讯接口传输重量数据，外部控制器通过此接口配置称重模块。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
距离
动 载 称 重 模 块 的 适 用 场 合
机 械 平 台 秤 改 造 叉 式 升 降 机
卷 纸 机
传 送 带
动 载 称 重 模 块 的 结 构
底 顶 限 传 传 板 板 位 装 置 感 器 感 器 连 接 件（ 摇 柱 ）
回 复 力
动 载 模 块 在 应 用 过 程 中, 秤 台 承 载 会 使 传 感 器 连 接 件 产 生 一 回 复 力, 这 将 使 传 感 器 连 接 件 在 称 重 时 始 终 处 于 垂 直 位 置.
底 顶 支 传 传 板 板 撑 螺 栓 感 器 感 器 承 压 头
静 载 称 重 模 块 的 类 型
每 种 静 载 称 重 模 块 顶 板 和 底 板 的 尺 寸 是 相 同 的. 但 顶 板 和 传 感 器 的 连 接 方 式 有 三 种.1. 固 定 模 块 2. 半 浮 动 模 块
3. 浮 动 式 模 块
固定模块 3脚切向 半浮动模块 4脚矩形 浮动模块 3脚径向 4脚圆形
支 撑 螺 栓 的 特 点
螺栓头和顶 板连接，起 防倾覆作用
四周间隙防止因螺栓与 顶板接触而产生的称量 误差
顶端垫圈保证顶板 与螺杆的间隙
顶端螺母防止模块顶板在安 装和运输过程中碰到传感器
容 器 的 热 胀 冷 缩
静 载 模 块 安 装 好 以 后, 您 可 不 必 为 容 器 变 形 影 响 称 量 结 果 而 担 心. 整 个 系 统 只 有 固 定 式 模 块 处 是 刚 性 连 接, 容 器 可 以 通 过 其 他 的 浮 动 式、 半 浮 动 模 块 来 承 受 膨 胀 和 收 缩.
称 重 模 块
称 重 模 块 适 用 于 改 造 已 有 的 设 备. 无 论 是 容 器、 料 斗 , 还 是 反 应 釜 , 加 上 称 重 模 块 都 可 以 变 成 称 量 系 统. 此 外 称 重 模 块 还 用 于 机 械 衡 的 全 电 子 化 改 造. MTCN 为 您 提 供 两 种 模 块 静 载 模 块 动 载 模 块
限制切向移动 允许容器因热胀冷缩产生的形变
静 载 模 块 类 型 之 三 — 浮 动 式 模 块
浮 动 式 模 块 的 顶 板 允 许 做 任 意 方 向 的 移 动 , 移 动 幅 度 受 支 撑 螺 栓 头 与 沉 孔 间 隙 的 限 制 .
允许切向移动 允许容器因热胀冷缩产生的形变
静 载 模 块 的 安 装 方 式
水平延伸管 伸缩接头
弹性软管
活络接头
完 善 的 结 构 设 计
在 从 零 到 满 量 程 的 加 载 过 程 中, 和 底 板 处 的 挠 度 应 小 于 0.5 度. 模 块 顶 板
环 境 的 影 响
如 果 系 统 安 装 在 室 外, 应 尽 可 能 采 取 保 护 措 施 防 止 称 量 受 到 恶 劣 气 侯 ( 如 雨、 雪、 温 度 骤 变 等 )的 干 扰. 雨、 雪、 冰 不 能 积 在 秤 体 ( 容 器 ) 上, 这 样 称 量 时 会 引 起 很 大 的 误 差 .
限制任何方向的移动
传感器承压头
静 载 模 块 类 型 之 二 — 半 浮 动 模 块
半 浮 动 模 块 是 为 了 防 止 容 器 因 形 变 影 响 称 量 精 度 而 设 计 的. 其 顶 板 允 许 沿 径 向 移 动, 在 切 向 的 运 动 则 受 限 位 限 制 以 防 止 秤 体 转 动.
静 载 模 块 的 独 特 设 计 将 保 护 秤 体 免 受 倾 覆. 一 旦 秤 体 受 风 力 等 因 素 影 响 发 生 摇 晃, 模 块 的 支 撑 螺 栓 将 起 到 固 定 秤 体 的 作 用.
冲 击
如 果 秤 体 可 能 遭 受 物 体 的 冲 击 ( 这 时 称 量 会 发 生 突 然 变 化 ), 在 选 择 传 感 器 容 量 时 应 考 虑 到 这 种 情 况. 下 落 物 体 的 最 大 重 量 和 下 落 距 离 是 影 响 冲 击 力 大 小 最 主 要 的 因 素.
静 载 模 块 类 型 之 一 — 固 定 式 模 块
固 定 式 模 块 的 传 感 器 和 顶 板 通 过 传 感 器 连 接 柱 相 连, 连 接 处 不 会 产 生 任 何 方 向 的 位 移. 在 安 装 设 计 时, 所 有 的 刚 性 管 道 和 电 气 连 接 部 分 应 放 在固 定 式 模 块 附 近, 以 求 准 确 称 量.
静 载 模 块 适 用 于 水 平 冲 击 力 较 小 的 场 合
动 载 模 块 适 用 于 水 平 冲 击 力 较 明 显 的 场 合
称 重 模 块
静 载 模 块
静 载 模 块 适 用 于 只 受 垂 直 作 用 力, 而 水 平 作 用 力 较 小 的 场 合. 静 载 模 块 可 非 常 方 便 地 安 装 在 各 种 形 状 的 容 器 上, 成 为 一 个 称 量 系 统.
水平作用力
限位螺栓
刚 性 和 柔 性 连 接
电 缆 线 与 秤 体 及 地 面 的 连 接 方 式 会 影 响 到 系 统 称 量 的 精 度. 因 此, 在 系 统 安 装 过 程 中 应 注 意 合 理 安 排 刚 性 和 柔 性 连 接.
刚性
柔性 刚性
剪 切 力 与 上 抬 力
• 动 态 载 荷 会 产 生 相 当 大 的 水 平 剪 切 力. 在 模 块 安 装 时 应 注 意 使 模 块 较 长 的 一 条 边 的 位 置 和 水 平 剪 切 力 方 向 保 持 平 行. • 注 意: 由 于 没 有 抗 倾 覆 功 能, 所 以 动 载 模 块 不 能 应 用 于 有 上 抬 力 的 场 合.
• 安 装 时 选 用 一 个 固 定 式 模 块, 一 个 半 浮 动 模 块 及 一 到 二 个 浮 动 式 模 块. • 半 浮 动 模 块 应 安 装 在 固 定 式 模 块 的 对 角 上 , 两 个 安 装 点 之 间 距 离 是 所 有 安 装 点 间 最 长 的. • 容 器 的 支 撑 脚 应 加 固 以 防 止 因 容 器 变 形 而 向 外 伸 展.
动 载 模 块
动 载 模 块 适 用 于 水 平 作 用 力 较 明 显 的 场 合, 如 皮 带 运 输 机、 过 程 控 制 器 等. 利 用 动 载 模 块, 还 能 实 现 机 械 衡 的 全 电 子 化 改 造.
静 载 称 重 模 块 的 适 用 场 合
反应釜
料斗秤
灌装秤
罐秤
静 载 称 重 模 块 的 结 构
回复力 正确的称量位置
水 平 作 用 力
当 秤 台 遭 受 水 平 作 用 力 时, 模 块 顶 板 与 传 感 器 之 间 的 相 对 移 动 将 受 到 顶 板 上 限 位 螺 栓 的 限 制. 同 样, 传 感 器 连 接 件 偏 离 原 来 位 置 的 程 度 也 将 控 制 在 一 定 范 围 之 内.
旋 转 中 心
限 位 轴
自 由 轴
刚 性 和 柔 性 连 接
在 料 斗 秤 等 称 重 系 统 中, 原 料 通 过 管 道 输 入 输 出. 管 道 和 秤 体 ( 容 器 ) 的 连 接 会 对 系 统 的 称 量 精 度 产 生 影 响. 管 道 连 接 越 靠 近 固 定 模 块 处, 因 管 道 振 动 带 来 的 影 响 越 小. 以 下 是 一 些 较 合 理 的 连 接 方 式:
水平剪切力
平 行
动载模块较长的一条边
