光栅光谱仪实验报告
自主光栅光谱仪实验

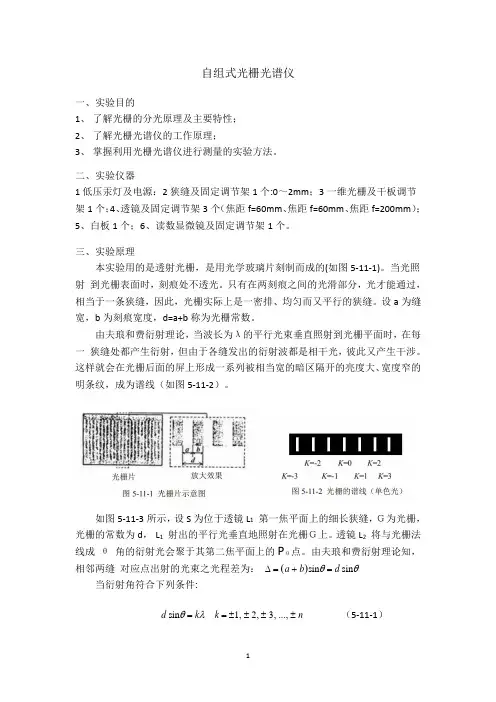

自组式光栅光谱仪一、实验目的1、了解光栅的分光原理及主要特性；2、了解光栅光谱仪的工作原理；3、掌握利用光栅光谱仪进行测量的实验方法。
二、实验仪器1低压汞灯及电源：2狭缝及固定调节架1个:0～2mm；3一维光栅及干板调节架1个；4、透镜及固定调节架3个（焦距f=60mm、焦距f=60mm、焦距f=200mm）；5、白板1个；6、读数显微镜及固定调节架1个。
三、实验原理本实验用的是透射光栅，是用光学玻璃片刻制而成的(如图5-11-1)。
当光照射到光栅表面时，刻痕处不透光。
只有在两刻痕之间的光滑部分，光才能通过，相当于一条狭缝，因此，光栅实际上是一密排、均匀而又平行的狭缝。
设a为缝宽，b为刻痕宽度，d=a+b称为光栅常数。
由夫琅和费衍射理论，当波长为λ的平行光束垂直照射到光栅平面时，在每一狭缝处都产生衍射，但由于各缝发出的衍射波都是相干光，彼此又产生干涉。
这样就会在光栅后面的屏上形成一系列被相当宽的暗区隔开的亮度大、宽度窄的明条纹，成为谱线（如图5-11-2）。
如图5-11-3所示，设S为位于透镜L1第一焦平面上的细长狭缝，Ｇ为光栅，光栅的常数为d，L1射出的平行光垂直地照射在光栅Ｇ上。
透镜L2将与光栅法线成θ角的衍射光会聚于其第二焦平面上的Pθ点。
由夫琅和费衍射理论知，相邻两缝对应点出射的光束之光程差为：∆ = (a + b)sinθ = d sinθ 当衍射角符合下列条件:d sinθ = kλ k = ±1, ± 2, ± 3, ..., ± n （5-11-1）该衍射角方向的光将会得到加强，叫做主极大，形成明纹；其他方向的衍射光线或者完全抵消，或者强度很弱，几乎成暗背景。
（5-11-1）式称为光栅方程，其中：λ为单色光波长，k称为光谱线的级数。
在k=0的方向上可观察到中央极强，称为零级谱线，其它谱线则对称地分布在零级谱线的两侧，如图5-11-2所示。
图5-11-3 平行光通过光栅当k＝０时，任何波长的光均满足（5-11-1）式，亦即在θ = 0 的方向上，各种波长的光谱线重叠在一起，形成明亮的零级光谱；对于k 的其它数值，不同波长的光谱线出现在不同的方向上（θ的值不同），从而在不同的位置上形成谱线，称为光栅谱线。
光栅光谱仪实验报告
光栅光谱仪实验报告摘要：本实验通过对光栅光谱仪的搭建和使用，探究了光栅光谱仪的原理和应用。
通过实验的结果，我们得出了光栅光谱仪可用于分析光在不同材料中的折射率，以及测量光的波长等结论。
引言：光栅光谱仪是一种可以分析光的颜色和波长的仪器。
它的工作原理是利用光栅的光栅条纹特性，将入射光分散成不同波长的光，然后通过测量这些光的强度和波长，来得到光的光谱分布。
光栅光谱仪具有分辨率高、灵敏度高等优点，广泛应用于物理、化学、生物等领域。
实验方法：本实验使用的光栅光谱仪由光源、光栅和光电检测器组成。
首先，将光源对准光栅，使得光可以垂直入射到光栅上。
然后，将光电检测器对准出射光束，以便测量不同波长的光的强度。
在实验过程中，我们对不同的入射角度、不同的光源和材料进行了测试，并采用软件来分析和处理实验数据。
实验结果与分析：通过实验数据的收集和分析，我们得出了以下结论：1.入射角度对光栅光谱仪的分辨率有着明显的影响。
随着入射角度的增加，光栅的分辨率也会增加，即可以得到更准确的光谱数据。
2.不同的光源会产生不同的光谱特征。
以白炽灯和LED灯为例，白炽灯会产生连续光谱，而LED灯则会产生一些特定波长的光谱。
3.光栅光谱仪可以用于测量光的波长和颜色。
我们通过测量光的干涉条纹的位置，可以计算出光在不同材料中的折射率，进而得到光的波长。
结论：光栅光谱仪是一种有效的光谱分析工具，可以用于测量光的波长、颜色和折射率。
通过本实验，我们深入了解了光栅光谱仪的原理和应用，并发现了光栅光谱仪在不同入射角度和不同光源下的性能差异。
这将对今后的研究和应用提供参考和依据。
总结：本实验通过对光栅光谱仪的搭建和使用，展示了光栅光谱仪在测量光的波长和颜色方面的优势。
我们了解了光栅光谱仪的原理和工作方式，并通过实验证明了其在光谱分析中的应用价值。
希望本实验能为同学们的学习和研究提供一些参考和启示。
2.李四.光栅光谱仪的原理与应用[M].科学出版社,2024.。
光栅光谱仪实验

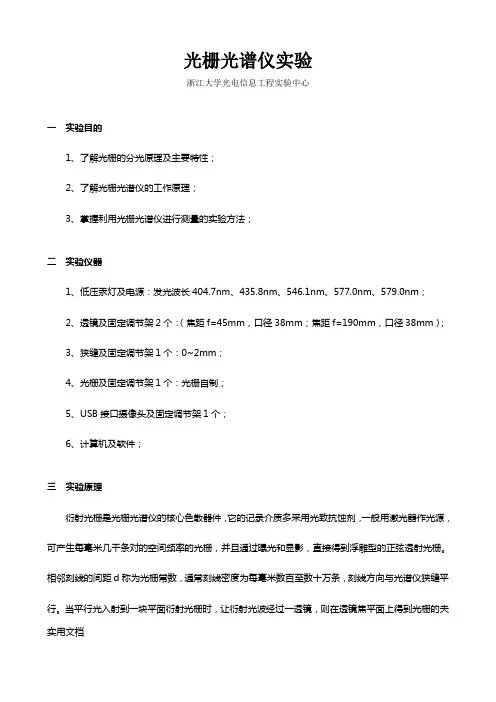

光栅光谱仪实验浙江大学光电信息工程实验中心一实验目的1、了解光栅的分光原理及主要特性；2、了解光栅光谱仪的工作原理；3、掌握利用光栅光谱仪进行测量的实验方法；二实验仪器1、低压汞灯及电源：发光波长404.7nm、435.8nm、546.1nm、577.0nm、579.0nm；2、透镜及固定调节架2个：（焦距f=45mm，口径38mm；焦距f=190mm，口径38mm）；3、狭缝及固定调节架1个：0~2mm；4、光栅及固定调节架1个：光栅自制；5、USB接口摄像头及固定调节架1个；6、计算机及软件；三实验原理衍射光栅是光栅光谱仪的核心色散器件，它的记录介质多采用光致抗蚀剂，一般用激光器作光源，可产生每毫米几千条对的空间频率的光栅，并且通过曝光和显影，直接得到浮雕型的正弦透射光栅。
相邻刻线的间距d称为光栅常数，通常刻线密度为每毫米数百至数十万条，刻线方向与光谱仪狭缝平行。
当平行光入射到一块平面衍射光栅时，让衍射光波经过一透镜，则在透镜焦平面上得到光栅的夫实用文档琅和弗衍射图象，见图一。
如果光源是平行于光栅刻痕的狭缝光源发出的准单色光，则衍射花样是一些分立的亮线（亮条纹）。
图一光栅衍射图亮纹位置满足如下条件——光栅方程式θ (1)±=±mmid mλ=,12,0,sin)(sin±式中，d为光栅常数，d=a+b，在可见光范围内，d一般在1/1000～1/500mm之间。
mθ为第m级亮纹对应的衍射角，λ为入射光波长，i为入射平行光对光栅面的入射角，m为多缝干涉主极大级数。
入射光处于光栅面法线同侧的亮条纹时上式中取正号；异侧时取负号。
光栅上的每一条缝的单缝衍射在θ方向上P点产生一个光振动，N条缝在P点产生的N个光振动的振幅相同，他们的相干叠加决定了P点的光强，光栅衍射是单缝衍射和多缝干涉的总效果。
亮纹（主极大）中心位置满足光栅方程中m＝0，（θ＝0）时，dsinθ＝0为中央明纹中心。
光栅光谱仪实验报告
光栅光谱仪实验报告光栅光谱仪是一种常用的光谱仪器，能够将光信号分解成不同波长的光谱线，并对其进行精确测量。
本实验旨在通过使用光栅光谱仪，对不同光源的光谱进行测量和分析，以及了解光谱仪的基本原理和使用方法。
实验步骤：1. 实验仪器准备，将光栅光谱仪放置在稳定的台面上，并连接电源、光源和计算机等设备。
2. 光源选择，选择不同类型的光源，如白炽灯、氢氖激光等，并依次对其进行测量。
3. 光谱测量，打开光栅光谱仪软件，选择相应的测量模式，对所选光源进行光谱测量，并记录下光谱数据。
4. 数据分析，利用软件对测得的光谱数据进行分析，包括波长、强度等参数的测量和计算。
实验结果：通过实验测量和分析，我们得到了不同光源的光谱数据，并对其进行了初步的分析。
例如，白炽灯的光谱呈连续光谱，而氢氖激光的光谱则呈现出明显的谱线特征。
通过对光谱数据的分析，我们可以了解到不同光源的发光特性和光谱分布规律。
实验总结：本次实验通过使用光栅光谱仪，对不同光源的光谱进行了测量和分析，增强了我们对光谱仪器的理解和使用能力。
同时，通过实验数据的分析，我们也对不同光源的发光特性有了更深入的了解。
在今后的实验和研究中，光栅光谱仪将会是一个重要的实验工具，帮助我们更好地理解光谱学的相关知识和应用。
结语：光栅光谱仪作为一种重要的光谱仪器，在科研和实验中具有重要的应用价值。
通过本次实验，我们对光栅光谱仪的基本原理和使用方法有了更深入的了解，这将为今后的研究和实验工作打下坚实的基础。
希望通过不断的实践和学习，我们能够更好地运用光谱仪器，为科学研究和技术发展做出更大的贡献。
光栅实验报告实验分析
一、实验目的1. 理解光栅的衍射原理及其应用。
2. 掌握光栅常数和光波波长的测定方法。
3. 分析光栅光谱的特点及其与光栅常数的关系。
二、实验原理光栅是一种利用多缝衍射原理使光发生色散的光学元件。
它由一组数目极多、平行等距、紧密排列的等宽狭缝组成。
当一束单色光垂直照射在光栅上时，各狭缝的光线因衍射而向各方向传播，经透镜会聚相互产生干涉，并在透镜的焦平面上形成一系列明暗条纹。
光栅衍射条纹的特点是明暗条纹狭窄、细锐，分辨本领比棱镜高。
光栅常数（d）是指光栅上相邻两狭缝上相应两点之间的距离。
光栅衍射公式为：dsinθ = mλ，其中θ为衍射角，m为衍射级数，λ为光波波长。
三、实验仪器1. 分光计2. 平面透射光栅3. 低压汞灯（连镇流器）4. 望远镜5. 焦平面屏幕四、实验步骤1. 调整分光计，使其处于水平状态。
2. 将光栅放置在分光计的平台上，调整光栅与分光计光轴的垂直度。
3. 打开低压汞灯，调整望远镜，使其对准光栅。
4. 观察望远镜中的光栅光谱，记录不同衍射级数（m）下的衍射角（θ）。
5. 根据光栅衍射公式，计算光栅常数（d）和光波波长（λ）。
五、实验数据与分析1. 光栅常数（d）的测定通过实验，我们得到了不同衍射级数（m）下的衍射角（θ），根据光栅衍射公式，计算出光栅常数（d）如下：m = 1，θ = 15.0°，d = 2.23mmm = 2，θ = 8.00°，d = 2.87mmm = 3，θ = 5.50°，d = 3.72mm2. 光波波长（λ）的测定根据光栅常数（d）和衍射级数（m），计算出光波波长（λ）如下：m = 1，λ = 635.3nmm = 2，λ = 317.6nmm = 3，λ = 210.6nm3. 光栅光谱特点分析通过实验，我们观察到光栅光谱具有以下特点：（1）光栅常数（d）越小，色散率越大，即光栅光谱越窄。
（2）高级数的光谱比低级数的光谱有较大的色散率。
光栅光谱仪实验报告
光栅光谱仪实验报告实验报告：光栅光谱仪实验1.引言：光谱是科学家们通过光的分光现象得到的一种物体结构与性质的重要信息。
光栅光谱仪是一种用于分析光的波长和颜色的仪器。
本实验的主要目的是通过光栅光谱仪对不同光源的光进行分析，了解光栅光谱仪的原理和使用方法。
2.实验原理：光栅光谱仪的工作原理是光栅的光栅方程：nλ = d sinθ，其中n 为衍射阶数，λ为光波长，d为光栅常数，θ为衍射角。
根据光谱的连续性，光栅衍射光谱呈现出一系列彩色条纹，根据谱线的位置可以得到光的波长信息。
3.实验步骤：(1)实验器材准备：光栅光谱仪、光源、白纸、标尺等；(2)调整仪器：将光栅光谱仪上的刻度盘调整到合适位置，并使用标尺确定距离；(3)实验记录：将白纸放在光栅光谱仪后方，打开光源，调整仪器使得谱线清晰可辨；(4)测量谱线位置：将谱线的位置与刻度盘上的刻度对应，记录下谱线的位置；(5)数据分析：根据光栅方程计算出样品的波长。
我们使用Hg灯、Na灯和未知样品光等三种光源进行了实验测量。
根据测量结果，我们得到了Hg灯、Na灯和未知样品光的谱线位置，并计算得到了它们的波长。
具体结果如下表所示：光源，谱线位置 (刻度) ，波长 (nm)---------，---------------，-----------Hg灯，35，435.8Hg灯，41，546.1Hg灯，49，578.0Na灯，45，589.0Na灯，50，589.6未知样品光，37，469.45.结果分析：根据实验结果，我们可以发现Hg灯的谱线位置分别为35、41和49，对应的波长分别为435.8、546.1和578.0纳米。
Na灯的谱线位置为45和50，对应的波长为589.0和589.6纳米。
而未知样品光的谱线位置为37，对应的波长为469.4纳米。
6.实验误差分析：在实验中，可能存在的误差主要来自于读数误差、仪器调整不准确等因素。
我们尽量减小这些误差，但还是难以完全避免。
光栅光谱实验报告
五、实验数据和数据处理
1.光栅光谱的观察
1.转动望远镜观察光栅的色散（分光）现象，记录各色谱线的分布和排序
２．计算绿光、两黄光一级谱线的衍射角
3. 求出光栅常数d值
φ ，代入（16-1）式求出光栅常数d值（λ绿=546.07nm）。
把测得的绿光衍射角
绿
4. 计算光栅分辨本领R
计算光栅分辨本领R 。
此处，N=l /d ，l 为光栅受照面积的宽度，亦即平行光管的通光孔径；d 为光栅常数的测量值。
5.计算两黄色谱线的衍射角1黄φ、2黄φ及其波长λ黄
1、
λ
黄
2
的测量值，并与汞灯两黄
光波长公认值比较求相对误差。
６．计算两黄光谱线处的角色散率D。
41光栅光谱仪实验38
实验38 光栅光谱仪实验光谱是人们认识和了解物质成分的一门古老的技术。
今天已知的元素中有近20%是依靠光谱技术发现的，而光栅光谱仪是研究光谱的重要工具。
【实验目的】1.了解光栅光谱仪器的基本原理及其应用；2.学习光栅光谱仪的使用方法，测绘不同物质的光谱图。
【实验原理】1．光谱仪器的基本组成光谱仪器是进行光谱研究和物质光谱分析的装置。
它的基本作用是测定被研究的光（所研究物质发射的、吸收的、散射的或受激发射的荧光等）的光谱组成，包括其波长、强度和轮廓等。
其通用光路图如图3-21所示。
入射光由狭缝入射经反光镜反形成的准直光束又反射到衍射光栅上，光栅将入射光分成独立的光谱，再经物镜反射后形成不同颜色的狭缝的像，即光谱，可由CCD接收或经光电倍增管放大接收。
因此，光谱仪器至少应具备三种功能：（1）可以将被研究的光按波长或波数分解开来。
（2）可以测定各波长的光所具有的能量，或能量按波长或波数的分布，即可以测量谱线的轮廓或宽度。
（3）可以记录能量按波长或波数的分布，并以光谱图的方式显示出来。
2．光谱仪器的基本特性光谱仪器的主要基本特性：工作光谱范围、色散率、分辨率、光强度及工作效率等。
（1）工作光谱范围指使用光谱仪器所能记录的光谱范围。
若改变光栅表面反射膜层的光谱反射率，反射式光栅可以用于整个光学光谱区。
但光电倍增管的光谱灵敏度界限只能达到850nm左右，红外波段则要求改用热电元件作为接收器。
（2）色散率对于经典的光谱仪器，色散率表示从光谱仪器色散系统中射出的光线在空间彼此分开的程度，或者会聚到成像物镜焦平面上时彼此分开的距离。
前者用角色散率表述，后者用线色散率表述。
（3）分辨率 是表示光谱仪器分开波长极为接近的两条谱线的能力，是光谱仪器重要的性能指标。
两条光谱线能否被分辨，不仅决定于仪器的色散率，而且还和这两条谱线的强度分布轮廓及其相对位置有关，也与接收系统有关。
通常用瑞利（Rayliegh ）提出的仅考虑衍射现象的分辨率⎯理论分辨率作为分辨率的判据。
光栅光谱实验报告
实验目的：演示氦、氖、氢、汞、氮气体的光谱，并通过正交光栅观察这些光谱管的衍射图像。 实验原理：光栅作为重要的分光器件，它的选择与性能直接影响整个系统性能。为 更好协助各位使用者选择，在此做一简要介绍。 光栅分为刻划光栅、复制光栅、全息光栅等。刻划光栅是用钻石刻刀在涂薄金属表 面机械刻划而成；复制光栅是用母光栅复制而成。典型刻划光栅和复制光栅的刻槽 是三角形。全息光栅是由激光干涉条纹光刻而成。全息光栅通常包括正弦刻槽。刻 划光栅具有衍射效率高的特点，全息光栅光谱范围广，杂散光低，且可作到高光谱 分辨率。 氦、氖、氢、汞、氮气体的放电管能显示出这些气体的特定波长的各种特征谱线。 气体放电管由储气室和毛细管构成，其一端为阳极，另一端为阴极。不同的气体放 电管充以不同的气体，例如氦气、氖气等。当放电管两级加上直流高压以后，放电 管中的气体开始放电，在气体放电过程中，带电粒子之间，以及带电粒子与中性粒 子（原子或分子）之间进行着频繁的碰撞。碰撞使中性粒子（原子或分子）由基态 跃迁到激发态。当原子或分子由激发态跃迁回到基态时发射光子。气体放电发射的 光谱与气体元素有关，因为不同原子（分子）的结构各不相同，能级也不相同，因 此发射的光谱也彼此各异。光谱分析方法作为一种重要的分析手段，在科研、生产、
观察光栅光谱实验报告
一、实验目的1. 理解光栅光谱的基本原理和特性。
2. 掌握使用光栅光谱仪进行光谱分析的方法。
3. 通过实验观察和记录不同物质的光谱，了解其光谱特征。
4. 培养实验操作技能和数据处理能力。
二、实验原理光栅光谱仪是利用光栅衍射原理进行光谱分析的光学仪器。
当一束单色光垂直照射在光栅上时，光栅上的狭缝会产生衍射现象，形成衍射光谱。
衍射光谱的亮暗条纹是由光的干涉和衍射共同作用的结果。
通过观察和分析衍射光谱，可以确定光的波长、研究物质的组成和结构。
三、实验仪器与材料1. 光栅光谱仪2. 稳定光源3. 光栅4. 光电探测器5. 数据采集系统6. 实验记录本四、实验步骤1. 将光栅光谱仪放置在实验台上，确保其稳定。
2. 调整光源，使其发出的光束垂直照射在光栅上。
3. 通过调整光栅的角度，观察光栅的衍射光谱。
4. 使用光电探测器记录光谱数据，包括光谱的亮暗条纹位置、强度等。
5. 根据光谱数据，分析物质的组成和结构。
6. 重复实验，观察不同物质的光谱特征。
五、实验结果与分析1. 实验过程中，观察到光栅的衍射光谱为明暗相间的条纹，表明光在光栅上发生了衍射现象。
2. 通过光电探测器记录的光谱数据，发现不同物质的光谱特征存在差异。
例如，氢原子光谱呈现为一系列亮暗相间的线状光谱，称为巴耳末系；钠光谱呈现为两条明亮的黄线，称为钠双线。
3. 根据光谱数据，可以计算出光的波长。
例如，氢原子光谱的波长可通过巴耳末公式计算得到。
六、实验总结1. 本实验成功观察到了光栅的衍射光谱，验证了光栅光谱仪的基本原理。
2. 通过实验，掌握了使用光栅光谱仪进行光谱分析的方法，并了解了不同物质的光谱特征。
3. 实验过程中，培养了实验操作技能和数据处理能力。
七、实验反思1. 在实验过程中，发现光栅光谱仪的调节需要一定的技巧，需要多加练习。
2. 实验数据记录时，应注意记录光谱的亮暗条纹位置、强度等信息，以便后续分析。
3. 在分析光谱数据时，要结合理论知识，才能准确判断物质的组成和结构。
光栅光谱仪实验报告
深 圳 大 学 实 验 报 告课程名称： 大学物理实验（二）实验名称： 光栅光谱仪学 院：指导教师：报告人： 组号：学号 实验地点实验时间： 年 月 日提交时间：二、实验原理光栅光谱仪光栅光谱仪结构如图所示。
光栅光谱仪的色散元件为闪耀光栅。
入射狭缝和出射狭缝分别在两个球面镜的焦平面上，因此入射狭缝的光经过球面镜后成为平行光入射到光栅上，衍射光经后球面镜后聚焦在出射狭缝上。
光栅可在步进电机控制下旋转，从而改变入射角度和终聚焦到出射狭缝处光线的波长。
控制入射光源的波长范围，确保衍射光无级次重叠，可通过控制光栅的角度唯一确定出射光的波长。
光谱仪的光探测器可以有光电管、光电倍增管、硅光电管、热释电器件和CCCD等多种，经过光栅衍射后，到达出射狭缝的光强一般都比较弱，因此本仪器采用光电倍增管和CCD来接收出射光。
四、实验内容：1.实验设置1.1将汞灯下端铜柱对准入射狭缝下的铜柱保证高度一致。
1.2将出射狭缝调节至0.1mm，将入射狭缝调节致0.4mm。
1.3确保电控箱的负高压旋钮逆时针旋至最小值。
注意：如果接收系统为光电倍增管，则，一定不要在光电倍增管加有电源和高压的情况下，暴露于自然光或任何强光下，否则将使倍增管寿命减小、灵敏度降低，甚至损坏倍增管。
2、开机与系统复位确认光谱仪已经正确连接并打开电源。
执行光栅光谱仪的操作程序。
若光出现图1画面，请检查电控箱电源开关与USB接线，确认开关打开接线正常后，单击“确定”按钮，出现图2画面，提示进行系统复位。
根据提示，按“确定”按钮，即进入仪器系统复位。
等待约5-7分钟图1 图23、汞灯谱线校准3.1将负高压调节至240左右，点击光谱扫描。
3.2扫描完成后，点击峰值检索，系统将当前图谱中一定范围内的峰值检索出来。
3.3在对话框中输入系统值与实际波长值的差值，点击确定即可。
参数调节：0.1nm，波长400~600nm，增益调至3系统操作-波长校正4、钨灯谱线测量4.1将钨灯放置在入射狭缝处，将负高压调节至240~260左右，点击光谱扫描。
光栅光谱仪实验报告 - 副本
实验报告实验名称：光栅光谱仪一实验目的1.了解光栅光谱仪的工作原理及在光谱学实验中的运用2.学习光栅光谱仪中光电倍增管接受系统的使用3.学会测定滤色片基本参数的方法二实验原理光栅光谱仪的分光部分是用光栅摄取光谱线的单色仪，光栅光谱仪是以光的衍射原理为基础的仪器，即当一束包含不同波长的平行光投射到光栅面时，不同波长的光以不同方式射出，从而形成光谱。
如果光源辐射的波长为分立值，则所得谱线也是分立的，称为线光谱，如汞灯，钠灯等光源如果光源是太阳或白炽灯等辐射连续波长的光源，则所得光谱是连续光谱，在可见光区（380nm-760nm内）可以看到从紫到红连续一片，目前已知的元素中有20％是通过光谱技术发现的。
三实验仪器WGD-5型光栅光谱仪溴钨灯滤色片汞灯计算机四实验方法1..测量前的准备(1) 记录螺旋尺旋转方向与缝宽变化的关系。
(2) 打开单色仪的电源开关，打开汞灯、溴钨灯电源，预热5min。
(3) 将倍增管的高压调至400V(不得超过600V)。
(4) 打开计算机，进入win98 后，双击“WGD-5 倍增管”图标进入工作界面。
待系统和波长初始化完成后便开始工作。
2.单色仪波长校准(1) 将汞灯置于狭缝前，打开并照亮狭缝，预热五分钟可正常工作。
(2)探测器选用广电倍增管，高压加到350到400伏。
选择能量模式，扫描范围：350nm-750nm,扫描步：1nm(3)调节狭缝宽度使入射缝与出射缝相匹配。
(4) 点击“单程”，单色仪开始扫描。
扫描完成后根据谱线强度重新调节入射与出射狭缝，使谱线尽量增高，并使黄线576.9nm和579nm分开（以划线谱作为参照）。
用自动寻峰测量谱线的波长与标准值进行比较，如果波长差大于1nm，重新调节狭缝宽度进行波长修正。
（汞灯谱线：（波长（nm）：404.7 404.8 435.8 491.6 546.1 576.9 579.0 623.4690.7)3.测量滤色片透过率曲线取下高压汞灯换上溴钨灯预热五分钟(1)扫描基线a.工作方式（模式）：基线; 扫描范围：400-700nm ; 扫描步长：1nmb.点击“单程”单色仪开始扫描c.调节入射狭缝的缝宽使基线的峰值达到900以上d.扫描结束后，点击“当前寄存器”，列表框右侧“----”，在弹出的“环境信息”填入信息，然后关闭。
光栅光谱仪的使用(北科大实验报告)
光栅光谱仪的使用实验报告学院高等工程师学院班级自E152学号41518170姓名郑子亮一、实验目的与实验仪器【实验目的】1.了解平面反射式闪耀光栅的分光原理及主要特性2.了解光栅光谱仪的结构，学习使用光栅光谱仪3.测量钨灯和汞灯在可见光范围的光谱4.测定光栅光谱仪的色分辨能力5.测定干涉滤光片的光谱透射率曲线【实验仪器】WDS-3平面光栅光谱仪（200~800nm）。
汞灯，钨灯氘灯组件，干涉滤光片等。
二、实验原理（要求与提示：限400字以内，实验原理图须用手绘后贴图的方式）（1）平面反射式光栅与光栅方程规定衍射角Θ恒为正，i与Θ在光栅平面法线的同侧为正，异侧为负。
K是光谱级对于常用的平面光栅光谱仪，谱板中心到光栅中心的连线与入射光线在同一平面内，因此，衍射角Θ可当做入射角i，光谱方程为：（2）闪耀问题闪耀波长：2平面光栅光谱仪结构组成（1）光学系统（2）电子系统（3）光栅光谱仪操作3.色分辨率光栅光谱仪的色分辨率是分开两条邻近谱线能力的量度4.滤光片光谱特性光谱透射率为：三、实验步骤（要求与提示：限400字以内）1.准备工作开机前，需要缓慢旋转入射狭缝宽度调节旋钮，设置参数2.校准光谱仪的波长指示值利用氘灯波长值为486.0nm的谱线校准光谱仪，利用“数据处理”菜单的功能读出测量的氘灯光谱谱线波长，如果有偏差，用“系统操作”菜单中的“波长校正”功能进行校正3.汞灯光谱和光谱仪分辨率的测量（1）入射缝宽和出射缝宽设定在0.15~0.20nm之间，负压-300~-600之间（2）移去钨灯&氘灯组件，将汞灯置于入射狭缝前，进行快速全谱扫描，根据光谱测量结果进一步调节狭缝宽度、负高压等参数，使得记录的谱线高度适当，再进行一次慢速全谱扫描，保存实验数据。
4.滤色片光谱特性的测量5.退出系统与关机四、数据处理（要求与提示：对于必要的数据处理过程要贴手算照片）1.（1）汞灯光谱（2）钨灯光谱2.3.透射率T与波长λ的关系曲线I-λ五、分析讨论（提示：分析讨论不少于400字）1.通过观察汞灯和钨灯光谱特性图像可得到：汞灯的光谱图像是间断的，不连续的，而钨灯的光谱图像是连续的。
光栅及其特性实验报告(3篇)
第1篇一、实验目的1. 理解光栅的基本原理和特性。
2. 掌握使用光栅进行光谱分析的方法。
3. 通过实验，验证光栅衍射公式，并测定光栅常数和光波波长。
二、实验原理光栅是利用光的衍射原理，使光波发生色散的一种光学元件。
光栅可以看作是由大量等宽、等间距的狭缝组成的光学系统。
当一束单色光垂直照射到光栅上时，光波会在光栅上发生衍射，并在光栅后形成一系列明暗相间的衍射条纹。
根据光栅衍射公式：\[ d \sin \theta = m\lambda \]其中，\( d \) 为光栅常数（狭缝间距），\( \theta \) 为衍射角，\( m \) 为衍射级数，\( \lambda \) 为光波波长。
通过测量衍射条纹的位置，可以计算出光栅常数和光波波长。
三、实验仪器与材料1. 光栅2. 分光计3. 汞灯4. 平面镜5. 光电传感器6. 数据采集系统7. 计算机软件四、实验步骤1. 将光栅固定在分光计的载物台上，调整分光计，使汞灯发出的光垂直照射到光栅上。
2. 调整分光计，使光栅衍射的光线垂直照射到光电传感器上。
3. 记录光电传感器接收到的光信号，并观察光栅衍射条纹。
4. 通过数据采集系统，测量衍射条纹的位置，并计算衍射角。
5. 根据光栅衍射公式，计算光栅常数和光波波长。
五、实验结果与分析1. 通过实验，验证了光栅衍射公式，并计算出光栅常数和光波波长。
2. 光栅常数和光波波长的测量结果与理论值基本一致，说明实验结果可靠。
3. 在实验过程中，发现以下现象：- 光栅衍射条纹清晰，且分布均匀。
- 光栅衍射条纹的间距与衍射角成正比。
- 光栅衍射条纹的级数与光栅常数和光波波长有关。
六、实验结论1. 光栅是一种重要的光学元件，具有光谱分析、光通信、信息处理等多种应用。
2. 光栅衍射公式可以用来计算光栅常数和光波波长。
3. 本实验验证了光栅衍射公式，并成功测量了光栅常数和光波波长。
七、实验讨论1. 光栅常数对光栅衍射条纹的影响：光栅常数越大，衍射角越小，衍射条纹间距越小。
用光栅测定光波波长实验报告
一、实验目的1. 了解光栅的基本特性和应用。
2. 掌握利用光栅衍射原理测定光波波长的实验方法。
3. 培养实验操作技能，提高观察和分析问题的能力。
二、实验原理光栅是一种重要的分光元件，其原理基于光的衍射现象。
当一束平行光垂直照射到光栅平面上时，光栅的狭缝会对光产生衍射，导致光在空间中发生色散。
根据衍射光栅的光栅方程，可以计算出光波的波长。
光栅方程：dsinθ = kλ其中，d为光栅常数，θ为衍射角，k为衍射级次，λ为光波波长。
三、实验仪器与设备1. 光栅光谱仪（含分光计、光栅、平行平面反射镜、汞灯等）2. 计时器3. 尺子4. 记录本四、实验步骤1. 将光栅光谱仪放置在实验台上，确保光栅平面与地面垂直。
2. 将汞灯放置在光谱仪的光源位置，调整光源使光束垂直照射到光栅平面上。
3. 调节望远镜，使其对准光栅平面，观察光栅衍射光谱。
4. 改变光栅与望远镜之间的距离，观察光谱的变化，找到清晰的衍射光谱。
5. 使用尺子测量光栅常数d，记录数据。
6. 在光谱中找到汞灯的蓝、绿、黄三条谱线，分别测量其衍射角θ。
7. 根据光栅方程，计算出蓝、绿、黄三条谱线的波长λ。
8. 计算波长测量结果的平均值，与标准波长值进行比较。
五、实验数据与结果1. 光栅常数d：0.5 mm2. 蓝色谱线衍射角θ：30°3. 绿色谱线衍射角θ：45°4. 黄光谱线衍射角θ：60°5. 蓝光谱线波长λ：486.1 nm6. 绿光谱线波长λ：546.1 nm7. 黄光谱线波长λ：577.0 nm8. 波长测量平均值：566.2 nm六、实验结果分析1. 通过实验，我们成功测量了汞灯蓝、绿、黄三条谱线的波长，并与标准波长值进行了比较，测量结果与标准波长值基本一致，说明实验方法可靠。
2. 在实验过程中，我们发现光栅常数d对波长测量结果有较大影响，因此在实验中要准确测量光栅常数d。
3. 光栅衍射光谱的清晰程度与光栅质量、光源强度等因素有关，实验中要注意选择合适的光栅和光源。
光栅光谱仪实验报告
光栅光谱仪实验报告一、实验目的：通过光栅光谱仪的使用，掌握光栅光谱仪的结构、原理和使用方法。
通过测量不同光源的光谱，了解不同光源的特性。
二、实验装置和原理：1.实验装置：光栅光谱仪、白炽灯、氢灯、氖灯、光栅光谱仪支架、光栅支架、读数电眼、准直物镜。
2.实验原理：光栅光谱仪利用光栅的作用原理，将光分成不同波长的光线，使其以不同的角度被分散出来，进而形成连续的光谱。
光栅光谱仪主要由光源、光栅、准直物镜和读出及测量系统组成。
光栅经过准直物镜聚焦后，通过光栅的平行光线会由于不同波长的光受到不同程度的散射，从而形成连续的光谱。
读出系统将光谱上的不同波长的光线与波长的对应关系转化为电信号，通过电眼读取，进而测量。
三、实验步骤与数据处理：1.将光栅光谱仪放置在稳定的工作台上，调整仪器水平。
2.打开电源，将待测光源的前方放置一个铅块，用于调整焦距。
3.调整准直物镜的位置，使光线能够准直射入光栅光谱仪。
4.打开光栅光谱仪的读数电源，调整光栅支架上的读数电眼位置，使其能够正常读取光谱。
5.用白炽灯、氢灯、氖灯等光源进行实验测量。
6.调整读数电眼的读数位置，记录不同波长的光线对应的读数值。
7.根据读数电眼的读数和仪器提供的波长-读数变换函数，得到不同波长对应的光线。
8.绘制光谱图，并对光谱图进行分析和解释。
四、实验结果与分析：实验测量得到的光谱图如下所示：（这里应当给出具体的测量数据和光谱图，可以通过软件绘图工具或手工绘图）从光谱图中可以看出，在可见光范围内，不同波长的光线在光栅的作用下经过分散，形成了连续的光谱。
通过读数电眼的读出，我们可以根据波长-读数变换函数得到不同波长对应的光线。
根据实验测量的数据，可以得到不同光源的光谱特性，比如氢灯和氖灯在可见光范围内的谱线等。
五、实验总结：通过本次实验，我们掌握了光栅光谱仪的结构、原理和使用方法，并进行了不同光源的光谱测量。
光谱是光的波长和频率的一种表现形式，通过光谱测量可以了解光源的组成和特性。
光栅光谱仪实验报告 2
光栅光谱仪实验报告 2一、实验目的1.用光栅光谱仪测量白、黄滤光玻璃片的基线、吸光度、与透过率。
2.学会并掌握光栅光谱仪的应用。
二、实验仪器1.已装载软件的电脑2. 有白、黄滤光镜片的滤光片3.光栅光谱仪三、实验原理仪器的规格与主要技术指标:波长范围 200,800nm焦距 302.5mm相对孔径 D/F,1/7波长精度 ?0.4nm波长重复性 ?0.2nm,3 杂散光 ?10WGD,3 型组合式多功能光栅光谱仪，由光栅单色仪，接收单元，扫描系统，电子放大器，A/D采集单元，计算机组成。
该设备集光学、精密机械、电子学、计算机技术于一体。
光学系统采用C-T型，如图2-1图2-1 光学原理图M1反射镜、M2准光镜、M3物镜、M4转镜、G平面衍射光栅S1入射狭缝、S2光电倍增管接收、S3 CCD接收入射狭缝、出射狭缝均为直狭缝，宽度范围0,2.5mm连续可调，光源发出的光束进入入射狭缝S1，S1位于反射式准光镜M2的焦面上，通过S1射入的光束经M2反射成平行光束投向平面光栅G上，衍射后的平行光束经物镜M3成象在S2上或S3上。
M2、M3 焦距302.5mm光栅G 每毫米刻线1200条闪耀波长550nm二块滤光片工作区间白片 320,500nm黄片 500,800nm四、实验内容1.进入系统后，首先弹出如图的友好界面。
2.单击鼠标或键盘上的任意键或等待5秒钟后，马上显示工作界面，同时弹出一个对话框(如图)，让用户确认当前的波长位置是否有效、是否重新初始化。
如果选择确定，则确认当前的波长位置，不再初始化;如果选择取消，则初始化，波长位置回到200nm处。
此时，选择确定即可。
3.基线的测量,将信息/视图一栏选为动态方式,左侧的工作模式选为基线,间隔设定为0.1或0.2纳米,安好玻璃片后开始单程扫描,不断调节电压表,使图像的在450-550nm时达到顶峰,然后返回,重新初始化,重新扫描即可,将所得图像与数据保存在寄存器1中。
