《江苏省深基坑支护工程监理实施细则(标准化格式文本)》(DOC)

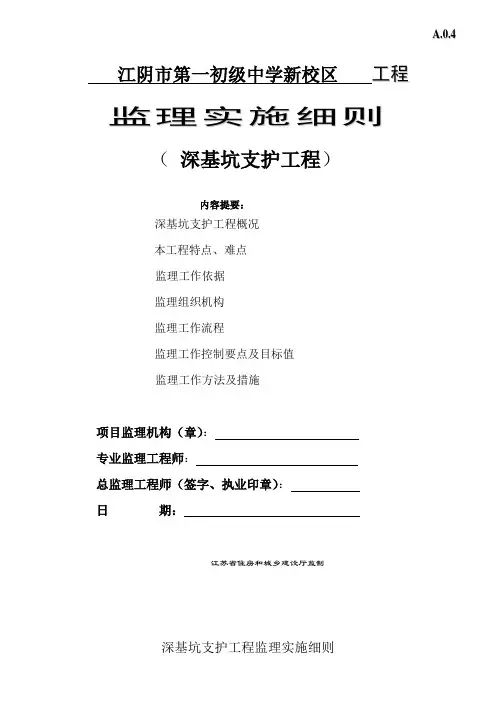

A.0.4江阴市第一初级中学新校区工程监理实施细则（深基坑支护工程）内容提要：深基坑支护工程概况本工程特点、难点监理工作依据监理组织机构监理工作流程监理工作控制要点及目标值监理工作方法及措施项目监理机构（章）：___________________________专业监理工程师：_______________________________总监理工程师（签字、执业印章）：_______________日期：________________________________江苏省住房和城乡建设厅监制深基坑支护工程监理实施细则1深基坑支护工程概况1.1深基坑支护工程的重要性。

1.2本工程及深基坑支护工程概况及参数（可根据实际调整）：（注：表格应根据工程实际情况进行调整。

）2本工程深基坑支护工程的特点、难点2.1本工程深基坑支护工程设计、施工特点、难点：］、本工程业主要求工期为30天，根据施工要求进入4-淤泥质粉土，工期要求较紧。

2.2本工程深基坑支护工程监理质量控制的重点：1、审查施工单位上报的施工方案是否有针对性、可操作性。

2、对工序质量进行旁站，是否按照施工方案进行施工。

3、按规范要对工程质量进行检查验收。

3深基坑支护工程监理工作依据3.1经审查合格的设计文件。

3.2本工程施工合同、协议等资料。

3.3本工程《监理规划》。

3.4经批准的工程施工组织设计、专项施工方案。

3.5本工程适用的深基坑支护工程相关现行法律法规、技术标准规范及图集深基坑支护工程相关现行法律法规、技术标准规范及图集一览表序号名称编号1建筑基坑支护技术规程JGJ120-20122建筑地基基础设计规范GB50007-20113混凝土结构设计规范GB50010-20104建筑桩基技术规范JGJ94-20085建设基坑工程监测技术规范GB50497-20096钢筋焊接及验收规范JGJ18-20127建设工程施工现场供用电安全规程GB50194-20148建筑机械使用安全技术规范JGJ33-20129建筑施工安全检查标准JGJ59-201110钢筋混凝土用钢筋GB1499-200611混凝土结构工程质量验收规范GB50204-201512建设工程文件归档整理规范GB/T50328-201413建设地基基础工程施工质量验收规范GB50202-200214建设工程施工质量验收统一标准GB50300-201315工程测量规范GB50026-200716施工现场临时用电安全技术规范JGJ 46-2012 4项目监理部组织机构4.1项目监理部组织机构框图:图4.1项目监理部组织机构框图5深基坑支护工程监理工作流程（用框图表示）表3.15.1深基坑支护工程施工阶段监理程序：（示意）图5.1深基坑支护工程施工阶段监理程序框图5.2深基坑支护工程施工方案审核程序（同上）5.3分包单位资格审核监理工作程序（同上）5.4深基坑支护工程施工质量控制流程（同上）总监审核、签认—1JL f报建设单位h________________________________________________________________________________________ JP 1同意总包报审单位5.5深基坑支护工程验收流程（同上）设计单位出具质量检验报告施工单位提出技术资料建设单位组织j深基坑验收I申报'L ______________________________________________ *1Lr监理工程师审查L5.66深基坑支护工程监理工作控制要点及目标值6.1本工程深基坑支护工程质量目标。

根据设计文件、施工合同及相关标准的要求，本工程深基坑等级为两级，局部侧壁安全等级为三级。

子分部质量目标确定为合格、工期目标为严格按照规范规定要求。

6.2本工程深基坑支护工程监理质量控制点。

根据国家规范及相关标准的规定，结合本工程深基坑支护分项工程的实施内容及特点，本工程深基坑支护工程监理质量控制关键点的确定。

6.3深基坑支护工程各分项工程监理控制要点及目标值。

根据国家规范及相关标准的规定，结合本工程深基坑支护分项工程的实施内容及特点，本工程深基坑支护工程监理质量控制要点及目标值。

1、水泥土搅拌桩：采用双轴深搅机施工，轴径700,桩体纵横向搭接200mm采用42.5级普通硅酸盐水泥，其掺入量为15%水灰比为0.45〜0.50，水泥搅拌桩施工工艺为"四搅两喷"的全桩长均匀喷浆，水泥搅拌桩桩位偏差v 50mm垂直度偏差w 1.5%。

搭接搅拌桩应连续搭接施工，如间隔时间过长导致无法搭接，应采取补救措施；2、锚喷：C20混凝土，厚度80mm①6.5钢筋网片200@200保护层20伽、钢筋网搭接长度不小于200伽。

3、土方开挖：(1) 土方应分层分段开挖，上部支护结构达到设计强度后方可进行下层土方开挖，密切配合基坑施工单位作业面留置要求，保证基坑施工的安全性；(2)开挖基坑内土方开挖应按照设计规定的分层开挖深度按作业顺序施工，严禁一次开挖到位或超挖。

每次挖深不超过1.0米；开挖高度应与竖向间距相匹配。

每层开挖的纵向长度，取决于交叉施工期间保持坡面稳定的坡面面积和施工流程的相互衔接，长度一般为10米；(3)边坡土方应采用机械正铲开挖；待结构砼达到设计强度以及水泥土强度达到设计强度后方可开始挖土。

土方开挖前，挖土单位应制定详细施工方案，并经有关单位共同会审后执行；土方开挖的顺序、方法必须与设计工况相一致，并遵循"开槽支撑，先撑后挖，分层开挖，严禁超挖"的原则；挖土工作应分层进行，每层开挖深度不超过1.5米，停挖后留坡的角度不宜大于30°;基坑开挖先浅后深，应先挖到底板垫层底标高再局部承台、地梁、集水井、消防电梯加深的顺序进行，基坑四周两根轴线范围内承台和地梁必须在基坑四周底板垫层完成后采用人工开挖，且边挖边打设垫层和砖胎模；挖土结束，及时做垫层和砖胎模挡土。

回填：回填前应先选好合格土源，并将坑底的建筑垃圾清理干净，槽底如有积水，应先排除，严禁带水回填，回填料应分层夯实。

4、基坑排水：地表排水在基坑外侧地面设置300X 300排水沟，并在基坑外间隔30-35m左右设置一个集水井，防止地表水流入坑内。

坑内排水在坑内设置有组织排水，并在相应位置设置集水井，以便及时用水泵把坑内水排出坑外。

5、基坑监测：应按(建筑基坑工程监测技术规范) GB500497-2009要求执行。

基坑沉降、位移监测点间距应符合要求，开始挖土前需测量初始值，正常情况下在挖土阶段每周测量1-2次数，基坑底板浇筑完毕后3天，每1天观测1次，底板浇筑完成后3d到基坑回填，一周测量2-3次。

异常情况下应24小时连续观测；采用精密水准仪和精密经纬仪，开挖期间每天观测1次，在完成基坑开挖，变形趋于稳定的情况下，可适当减少监测次数，如有异常情况，应及时增加观测次数；应特别加强雨天和雨后的监测，基坑支护结构位移为围护墙顶变形预警值3mm/d 累计值30mn,临近道路沉降预警值为3mm/d累计值30mm水位监测预警值为：500mm/d累计1000mm6应急措施：“安全第一，预防为主”是党和国家安全生产工作的方针。

安全生产，人人有责，以安全责任为中心，落实层级的责任制。

除了要加强安全生产管理，消除事故隐患，防止职工伤亡事故的发生；另一方面对突发事故的发生，要果断及时处理，采取有效补救措施，防止事故进一步扩大，造成不必要的损失。

基坑作业临时设施多，工序环节多，工人量大且复杂，这些都增大安全生产的难度。

必须落实有效措施，防患于未然，把安全生产工作做好。

根据本基坑实际情况，可能的危险源有：触电、台风、中暑、中毒、高空坠落及支护结构本身的安全隐患。

施工现场必须配备培训急救人员，组建急救队。

应配备急救药箱和担架，药箱内配足急救药品。

按消防规定配备足够的灭火器材，定期更换灭火药物。

当发生事故时，负伤人员或者最先发现事故的人，应立即报告项目经理或安全员，并应马上组织人力现场抢救受伤害者（包括通知医务人员到现场抢救），根据伤情需要，协助医务人员送伤者到医院。

事故发生后，各级人员应保持镇静及冷静，切实负起本身责任，主动控制局面。

要有组织、有指挥和结合实际进行妥善处理。

第一时间进行“救死扶伤”，采取措施救护受伤（害）人员，对必须在现场进行紧急抢救的，应采取应急方法如止血、人工呼吸等进行施救。

否则必须立即用工地的交通工具或截出租车将伤者送到就近医院进行抢救。

同时应采取有效措施防止事故蔓延及扩大。

认真保护事故现场及善后工作。

凡与事故有关的物体、痕迹、状态不得破坏，并划出保护区禁止闲人进入。

因抢救受伤（害）人员，以及疏导交通等原因，需要移动现场某些物体时，必须做好现场标记、拍照、录像或绘制现场简图，并写出书面记录，妥善保存现场重要痕迹、物证等。

6.4深基坑支护工程监测的监理控制要点。

作为监理单位，深基坑施工过程中，首先应按有关法规及制度，履行好自己的义务，保证基坑处于监控状态，做好事前、事中的有效控制，保障项目的有效进度。

1、协调建设单位和总承包单位对深基坑附近的民宅、建筑物、道路及地下管线等现状进行调查，并将调查的资料提供给设计、施工监测单位。

2、组织各参建单位及市政、公用管线、检测等有关单位，介绍设计施工方案，施工可能产生的影响，征询相关单位意见，对可能受影响建筑物、道理及管线等作进一步检查，对可能发生争议的部位做好记号与记录，并收集相关资料。

3、检查并掌握建设各方提供的，尤其是勘探设计及施工、监测等单位提供的建设资料。

4、检查和督促设计、施工、监测方案的实施。

5、检查和督促现场质量保证体系和经过批准的施工组织及各项建设措施的落实情况。

6、检查和督促各项观察监测记录，进行汇总、分析，发现问题及时组织有关人员进行会审。

7深基坑支护工程监理工作方法及措施7.1审查内容：审查设计图审手续是否完备；是否进行了专家论证；签字手续是否齐全；如有较大变更是否重新组织专家论证，签字批准手续是否齐全；审查承包单位的质量保证体系、安保体系是否建立健全; 审查承包单位报送的拟进场的工程材料、构配件、设备报审表及其质量证明资料。

7.2复核内容：施工单位生产资质、安全生产许可证，特种作业人员上岗证等。

7.3质量安全问题的处理方法：在深基坑支护工程施工过程中，如果出现质量问题及安全问题，监理工程师应及时下发监理通知单、工程暂停令、监理备忘录等。

7.4旁站本工程深基坑支护工程监理旁站部位主要包括：基坑回填。

7.5平行检验1、钢筋原材料检验，上报施工组织设计。

2、混凝土检验，上报施工组织设计。

7.6巡视检查内容：对工程测量基准点、控制点及监测点的保护使用情况，进场工程材料的质量检测、报验情况，施工现场的工程材料/构配件的制作加工使用情况，正在施工作业面操作情况，施工现场机械设备、安全设施使用和保养情况，各作业面安全操作、文明施工情况，已完成的检验批、分部分项工程质量等。
