作业：找出电路中的节点、支路、回路、网孔。
列写KCL程．
三.基尔霍夫电压定律（KVL）
1、定律描述： 集总电路中任意时刻、任意 回路所有支路上电压降的代数和恒为零。
注意
方程列写前提： 在列KVL方程时通常需要先任意指定一个回路的绕 行方向。
a
+
u2
-
按照其电压的绕行方向可得： + u1
-
+
u2+u3-u4-u1=0
试一试
1、电路如图所示，求I1、I2的大小。
10A
A B
I2
3A I1
5A
10A 2A
例：求电路中的电流I1和I2
分析：电路中有两个节点，为A、B I1为节点A一支路电流，其它支路电流已知 I2为节点A一支路电流，其它支路电流已知 可以利用基尔霍夫电流定律求解
10A
I2
A I1 B 2A
解： 对节点A I1=3A+10A+5A =18A 对节点B 5A=I2+2A+10A 整理： I2=5A-2A-10A =-7A 可知：I1的方向与参考方向相同，
帮 助
支路：6条 节点：4个 回路：7个 网孔：3个
例 1：
I1
a
I2
IG
d G
I3
b
I4
I
支路：ab、bc、ca、… （共6条） 结点：a、 b、c、d c (共4个） 回路：abda、abca、 adbca … （共7 个）
+
E
–
基尔霍夫电流定律(KCL定律)
1．定律 在任一瞬间，流向任一结点的电流等于流出该结 点的电流之和。 即: Ｉ入= Ｉ出 I1 I2 a +
电子课件基尔霍夫定律ppt
总结词
在一些复杂的电路中，元件的数量和连接方式可能会变得非常复杂，但是利用基尔霍夫定律可以简化分析过程。通过使用基尔霍夫定律，可以将复杂电路分解成若干个简单电路，然后分别对每个简单电路进行分析和计算，从而得到整个复杂电路的分析结果。
详细描述
03
基尔霍夫定律的数学表达
节点电流方程
节点电流方程是基尔霍夫定律的数学表达之一。
人工智能辅助分析
随着人工智能技术的发展电路特性，进一步提高电路设计的效率和性能。
基尔霍夫定律的未来发展趋势和价值
06
总结与展望
重要性和应用价值
基尔霍夫定律是电路分析的基本原理之一，对于理解复杂电路的电压、电流关系以及设计电路具有重要意义。其应用广泛，涵盖了电力、电子、通信等领域。
尽管基尔霍夫定律已经存在了很长时间，但在复杂电路的分析和设计中，该定律仍然具有重要意义。未来可以进一步研究基尔霍夫定律的应用范围和局限性，以及其在新型电子器件设计中的作用。
对未来研究和发展的展望与建议
随着电子技术的不断发展，对基尔霍夫定律的理解和应用可能会面临新的挑战。例如，在纳电子学、量子计算等新兴领域中，基尔霍夫定律可能需要被赋予新的内涵和解释。因此，未来可以在这些方向上进行探索和研究。
总结基尔霍夫定律的重要性和应用价值
内容概览
基尔霍夫定律包括两个部分，即基尔霍夫电流定律和基尔霍夫电压定律。前者规定了在任意时刻，流入任意节点的电流之和等于流出该节点的电流之和；后者则表述了在任意时刻，沿着任意闭合回路的电压之和等于零。
公式与图形
基尔霍夫定律的公式和图形对于理解和应用该定律至关重要。公式包括KCL和KVL，分别对应电流和电压的关系；图形则更为直观地展示了电路中电流和电压的分布情况。
在一些复杂的电路中，元件的数量和连接方式可能会变得非常复杂，但是利用基尔霍夫定律可以简化分析过程。通过使用基尔霍夫定律，可以将复杂电路分解成若干个简单电路，然后分别对每个简单电路进行分析和计算，从而得到整个复杂电路的分析结果。
详细描述
03
基尔霍夫定律的数学表达
节点电流方程
节点电流方程是基尔霍夫定律的数学表达之一。
人工智能辅助分析
随着人工智能技术的发展电路特性，进一步提高电路设计的效率和性能。
基尔霍夫定律的未来发展趋势和价值
06
总结与展望
重要性和应用价值
基尔霍夫定律是电路分析的基本原理之一，对于理解复杂电路的电压、电流关系以及设计电路具有重要意义。其应用广泛，涵盖了电力、电子、通信等领域。
尽管基尔霍夫定律已经存在了很长时间，但在复杂电路的分析和设计中，该定律仍然具有重要意义。未来可以进一步研究基尔霍夫定律的应用范围和局限性，以及其在新型电子器件设计中的作用。
对未来研究和发展的展望与建议
随着电子技术的不断发展，对基尔霍夫定律的理解和应用可能会面临新的挑战。例如，在纳电子学、量子计算等新兴领域中，基尔霍夫定律可能需要被赋予新的内涵和解释。因此，未来可以在这些方向上进行探索和研究。
总结基尔霍夫定律的重要性和应用价值
内容概览
基尔霍夫定律包括两个部分，即基尔霍夫电流定律和基尔霍夫电压定律。前者规定了在任意时刻，流入任意节点的电流之和等于流出该节点的电流之和；后者则表述了在任意时刻，沿着任意闭合回路的电压之和等于零。
公式与图形
基尔霍夫定律的公式和图形对于理解和应用该定律至关重要。公式包括KCL和KVL，分别对应电流和电压的关系；图形则更为直观地展示了电路中电流和电压的分布情况。
基尔霍夫电流定律PPT课件
归 纳 小 结：
1、几个概念。 2、基尔霍夫电流定律。 3、基尔霍夫电流定律的推广、推论及应用。
作业布置：
练习册：P9 一、22 题 25题
例如：I1=2A, I2=1A, I3=3A, I4=7A, I5=-3A 以参考方向：2A+3A = 1A+7A+(-3A)
5 以实际方向： 2A+3A +3A = 1A+7A
佳乐家
8
【例题】如图所示，试计算电流I1
3、基尔霍夫电流定律推广
对于电路中任意假设的封闭面来说,节电流定律仍然成立。
欢迎指导
1
c E1 R1
d
a
e
R2 R3
b
f
简单电路
可以用电阻的串并联进行化简
分析方法: 欧姆定律
c E1 R1
d
a E2 R2
e R3
b
f
不能用电阻的串并联进行化简
复杂电路
分析方法
?
探究一 几个概念
1、支路:由一个或几个元件首尾相接而
成的无分支电路。
M
注:同一支路内 所有元件是串联的，电流是相等的。
2、节点：三条或三条以上支路的连接点
3、回路：电路中的任意闭合路径
4、网孔：内部不含支路的回路
动动脑筋
下列电路有几条支路、几个回路、几个网孔、几个节点。
E
A
F
N
D
B
C
M
4条支路 6个回路 3个网孔 2个节点
探究二 节点电流的关系
I1 I2
问题1：电流I1 ，I2 ，I3有什么数值关系？
I3
I1 + I2 = I3

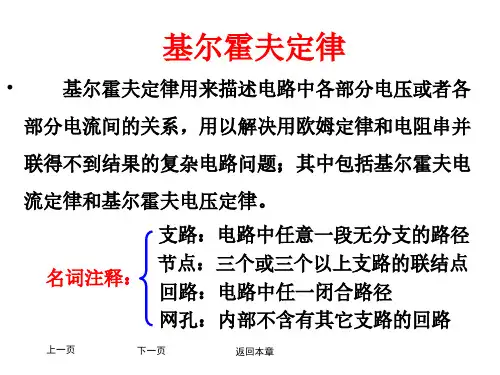

基尔霍夫定律 PPT课件
上一页
下一页
返回本章
b
I1 I2
R
1
R2
a
I6 R4
R6R
c
5
I4
+ -
I3
E4 d
I5
f
+
_ E3
R3
支路：ab、ad、… ... （共6条）
节点：a、 b、c、d (共4个）
回路：abda、 bcdb、 … ...
（共7 个）
网孔： abda、 bcdb、
cdafc
（共3个）
上一页
下一页
返回本章
基尔霍夫电压定律是确定电路回路内电压之间关系的 一个定律：电路中的任一回路，在任一瞬间，沿任意循 行方向循环一周，其电位升等于电位降。或者电压的代 数和为 0。即：
或:
上一页
(电压参考方向与回路绕行方向 一致时取正号，相反时取负号)
下一页
返回本章
返回本节
例9 如图１—18所示电路，已知Ｅ＝18V, R１=3Ω，R
I R１ R２ a R
＋＋ Ｅ1 ＿ ＿Ｅ2 b
有源
aI
二端
网络
R
N
b
a
rｏ
I
+
R
Ｅ0 b
-
A 有源复杂电路
B 有源二端网络电路
上一页
图１—22（1）戴维南定理示例
下一页
返回本章
返回本节
C 等效电源电路
等效电压源的电动势Ｅｏ等于有源二端网络的开路电 压U0，如图D所示。
等效电压源的内阻r0等于有源二端网络去掉电源后（ 电压源短路，电流源开路）所得无源二端网络的等效电 阻。如图Ｅ所示。
(2)隔直流、通交流.把电容器接入交流电路中 时,交流电压的大小和方向不断随时间改变, 电容器被反复的充电、放电,电路中就有持 续的电流通过.但不允许直流电通过.
基尔霍夫定律(讲课)ppt课件
基尔霍夫定律( 讲课)
一、支路、节点和回路
1. 支路：有一个或几个元件首尾相接构成的无分支电路。 2. 节点：三条或三条以上支路的汇交点。 3. 回路：任意的闭合电路。
ห้องสมุดไป่ตู้
回路 4. 网孔：简单的不可再分的回路
节点
F
A
G
E1 R1
E2 R2
I1
I2
R3
I5
I3 I4
D
B
C
节点
网
节点
孔
支支路路
动动脑筋
∑Ｕ＝０
b) 在任意一个闭合回路中，各段电阻上电压降的代数和等于各电源电动
势的代数和。
∑ＩＲ＝∑Ｅ
如图：
Ｒ１ Ｂ Ｅ１ Ｉ１
Ａ
Ｃ
Ｉ２
Ｒ３
Ｒ
Ｉ３
Ｄ２
Ｅ２
Ｅ
以Ａ点为起点： Ｉ１Ｒ１＋Ｅ１－Ｉ２Ｒ２－Ｅ２＋Ｉ３Ｒ３＝０ 或：Ｉ１Ｒ１－Ｉ２Ｒ２＋Ｉ３Ｒ３＝－Ｅ１＋Ｅ２
回路绕行方向（可以任意选择） 注意两个方程中Ｅ的正、负取值。
请问：下列电路有几条支路、几个节点、几个 回路、几个网孔。
答： 6条支路 4个节点 7个回路 3个网孔
二、基尔霍夫电流定律KCL（节点电流定律）：
a) 电路中任意一个节点上，流入节点的电流之和，等于流出 节点的电流之和。
∑I入=∑I出
Ｉ１+Ｉ５＝Ｉ２+Ｉ３+Ｉ４
b) 在任一电路的任一节点上，电流的代数和永远等于零。
基尔霍夫电压定律：在任一时刻，对任一闭合回 路，沿回路绕行方向上各段电压代数和等于零。
应用基尔霍夫第二定律时要注意电阻压降和电源 电动势的正负确定；此定律还可推广用于不闭合的 假想回路。

一、支路、节点和回路
1. 支路：有一个或几个元件首尾相接构成的无分支电路。 2. 节点：三条或三条以上支路的汇交点。 3. 回路：任意的闭合电路。
ห้องสมุดไป่ตู้
回路 4. 网孔：简单的不可再分的回路
节点
F
A
G
E1 R1
E2 R2
I1
I2
R3
I5
I3 I4
D
B
C
节点
网
节点
孔
支支路路
动动脑筋
∑Ｕ＝０
b) 在任意一个闭合回路中，各段电阻上电压降的代数和等于各电源电动
势的代数和。
∑ＩＲ＝∑Ｅ
如图：
Ｒ１ Ｂ Ｅ１ Ｉ１
Ａ
Ｃ
Ｉ２
Ｒ３
Ｒ
Ｉ３
Ｄ２
Ｅ２
Ｅ
以Ａ点为起点： Ｉ１Ｒ１＋Ｅ１－Ｉ２Ｒ２－Ｅ２＋Ｉ３Ｒ３＝０ 或：Ｉ１Ｒ１－Ｉ２Ｒ２＋Ｉ３Ｒ３＝－Ｅ１＋Ｅ２
回路绕行方向（可以任意选择） 注意两个方程中Ｅ的正、负取值。
请问：下列电路有几条支路、几个节点、几个 回路、几个网孔。
答： 6条支路 4个节点 7个回路 3个网孔
二、基尔霍夫电流定律KCL（节点电流定律）：
a) 电路中任意一个节点上，流入节点的电流之和，等于流出 节点的电流之和。
∑I入=∑I出
Ｉ１+Ｉ５＝Ｉ２+Ｉ３+Ｉ４
b) 在任一电路的任一节点上，电流的代数和永远等于零。
基尔霍夫电压定律：在任一时刻，对任一闭合回 路，沿回路绕行方向上各段电压代数和等于零。
应用基尔霍夫第二定律时要注意电阻压降和电源 电动势的正负确定；此定律还可推广用于不闭合的 假想回路。
