钢筋抽样软件操作步骤一目了然

合集下载

广联达软件操作实际记录

广联达软件操作实际记录操作人：王秦安2010年8月28日前言广联达图形算量软件GCL2008、钢筋抽样软件GGJ2009，在实际操作的过程中，由于工程项目的设计不可能完全按照软件的默认设置程序进行。

因此，在具体的操作中需要结合工程实际，进行设置和修改方能满足设计的要求。

以下是根据工作实际中出现的具体问题所进行的操作，可作为实际工作中的借鉴。

一、钢筋抽样软件（2009）：1、桩承台：①桩承台配筋形式：环式配筋、梁式配筋和板式配筋，其中板式配筋又有单层和双层之分。

详下图：②单层板式配筋钢筋端部弯折软件默认10d，双层板式配筋面层钢筋端部软件默认不弯折；底层钢筋端部软件默认弯折10d。

实际设计不同时应进行调整。

假设CT-1具体操作如下：在名称【CT-1】界面，点击【属性编辑】序号8计算设置【按设定计算设置计算】栏…方框，在【计算参数设置】界面序号44、45按设计要求调整弯折数据。

调完点击【确认】退出。

注：应先进行设置调整，再进行图形输入。

2、基础梁：（B为下部钢筋；T为上部钢筋）①基础梁一般情况下四周梁分有悬挑梁、无悬挑梁形式。

其余梁有L、T和十字相交形式。

详下图：②图形输入后，在进行【原位标注】前首先要按构件的受力情况，设置基础梁的支座。

（必须要操作的程序）③基础主梁端部钢筋构造：分【外伸构造】和【无外伸】两种。

在【属性编辑】→【其他属性】→【节点设置】→【按默认节点设置计算】栏…方框。

在【节点设置】栏按设计要求调整钢筋端部弯折数据。

调完点击【确认】退出。

详下图：注：应先进行设置调整，再进行图形输入。

否则，汇总计算仍按软件默认设置进行计算。

④基础梁与桩承台相交：根据软件默认设置，基础梁的主筋伸至承台的对面。

但在设计时通常主筋伸入承台的长度是有相应数据的。

对于比较小的承台按默认设置计算钢筋工程量与设计要求差别不大，但是，对于一些大的承台按默认设置计算钢筋工程量与设计要求差别很大。

因此，在【汇总计算】以后，应在查看【编辑钢筋】时根据设计要求进行调整。

广联达钢筋抽样GGJ教学演示文稿

• 通常马凳筋的规格比板的受力筋笑一个级别，例如：板的钢筋直径是12的马凳筋的钢筋就可以使10的
• 也可以同板的钢筋型号间距为横纵向各1米
第70页，共85页。
马凳筋
• 双层双向的板筋为A8 钢筋的刚度较低，需要缩小马凳筋之间的距离，间距为@800*800
• 如果是双层双向的板筋为ф6马凳间距则为@500*500 • 板钢筋规格较大，如采用直径ф14，那么马凳间距可适
• 集中标注 • 原位标注
第36页，共85页。
梁构件集中标注
• 梁集中标注的内容：梁编号梁截面尺寸梁箍筋
梁上部通长筋或架立筋配置:梁下部通长筋梁侧面纵向构造钢筋或受扭钢筋配置
梁顶面标高高差
第37页，共85页。
梁的集中标注
• 梁的名称
第38页，共85页。
梁的跨数为（1A）—如何在跨数量里面输入?
• 所以，为了便于梁筋通过，芯柱边长不宜小于柱边长或直径的1/3，且不宜小于250mm。
第27页，共85页。
箍筋
箍筋加密区及非加密区和图集不符的情况下
第28页，共85页。
• 柱子的插筋和纵筋的钢筋信息不一样 • 在插筋信息里输入 • 输入格式：数量＋级别＋直径，不同直径
用“+”号连接。例如：12B25+5B22表示插筋为12根直径为25和5根直径为22，均为二级钢筋。只有当插筋构造选择为“设置插筋”时该属性值才起作用。
第30页，共85页。
参数化柱
• 可以用默认状态下建立 • 可以用截面编辑器编辑
第31页，共85页。
异形柱
第32页，共85页。
查看工程量
• 首先进行汇总计算 • 1查看一根柱的钢筋总量
• 查看细部钢筋信息

GGJ2009钢筋抽样教程

欢迎参加广联达钢筋抽样软件GGJ2009培训课程钢筋抽样软件GGJ2009培训课程
自我介绍
周
艳
课程目标
• 了解钢筋抽样软件的价值 • 掌握用软件做工程的流程 • 掌握用软件做工程的常用功能
培训公约
1. 全程参与培训，积极参与教学活动，全力以赴实现自己的学习目标； 2. 培训期间遵守培训作息时间，不迟到、不早退； 3. 上课期间在讲师讲课时，不得私下交谈，不得私自离开座位； 4. 爱护设备，随手保持清洁； 5. 上课期间将手机调整为静音或关机状态，如果要接、打电话到教室外。
总结
• 筏板基础：点式、直线、矩形设置筏板变截面、设置筏板边坡 • 集水坑定义： a)、X、Y向钢筋：B20@200/B24@200，斜杠前代表底筋、斜杠后代表面筋 b)、坑壁水平筋： B20@200/B24@200，斜杠前代表Y向钢筋，斜杠后代表X向钢筋 • 集水坑绘制：点式、调整钢筋信息、调整集水坑放坡
单构件输入——楼梯
两种输入方法：绘图输入 vs 单构件输入
利用软件提供的相关图集处理零星构件的钢筋
所有参数自由修改选择相似模型即可进行输入
楼梯-软件处理
参数化构件
44
报表
广联达服务新干线
培训后续服务支持
• 服务新干线网址
• 服务电话
4006066088
• GGJ2009软件通过画图的方式，快速建立建筑物的计算模型，软件能够根据内置的平法图集和规范实现自动扣减，准确算量。
柱梁
单元2、软件操作的整体流程
软件做工程的顺序
建工程
建楼层
建轴网定义构件绘图输入绘制构件单构件输入
汇总看结果

广联达钢筋抽样软件GGJ V10.0使用说明

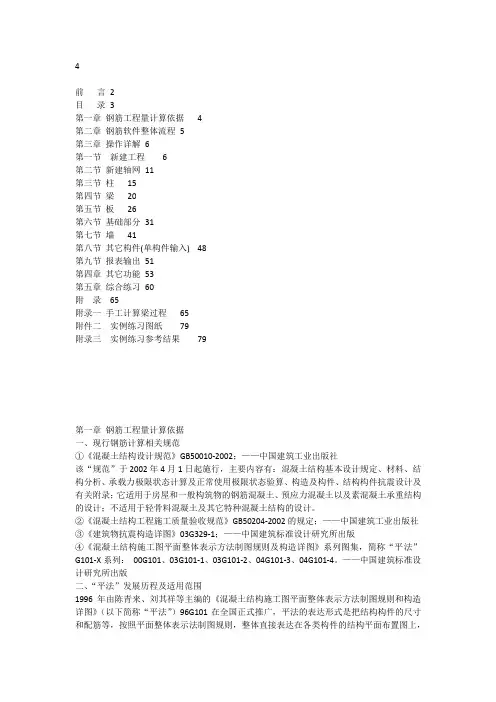

4前言2目录3第一章钢筋工程量计算依据 4第二章钢筋软件整体流程5第三章操作详解6第一节新建工程 6第二节新建轴网11第三节柱15第四节梁20第五节板26第六节基础部分31第七节墙41第八节其它构件(单构件输入) 48第九节报表输出51第四章其它功能53第五章综合练习60附录65附录一手工计算梁过程65附件二实例练习图纸79附录三实例练习参考结果79第一章钢筋工程量计算依据一、现行钢筋计算相关规范①《混凝土结构设计规范》GB50010-2002；——中国建筑工业出版社该“规范”于2002年4月1日起施行，主要内容有：混凝土结构基本设计规定、材料、结构分析、承载力极限状态计算及正常使用极限状态验算、构造及构件、结构构件抗震设计及有关附录；它适用于房屋和一般构筑物的钢筋混凝土、预应力混凝土以及素混凝土承重结构的设计；不适用于轻骨料混凝土及其它特种混凝土结构的设计。

②《混凝土结构工程施工质量验收规范》GB50204-2002的规定；——中国建筑工业出版社③《建筑物抗震构造详图》03G329-1；——中国建筑标准设计研究所出版④《混凝土结构施工图平面整体表示方法制图规则及构造详图》系列图集，简称“平法”G101-X系列：00G101、03G101-1、03G101-2、04G101-3、04G101-4。

——中国建筑标准设计研究所出版二、“平法”发展历程及适用范围1996年由陈青来、刘其祥等主编的《混凝土结构施工图平面整体表示方法制图规则和构造详图》（以下简称“平法”）96G101在全国正式推广，平法的表达形式是把结构构件的尺寸和配筋等，按照平面整体表示法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构施工图。

它改变了传统的那种将构件从结构平面布置图中索引出来，再逐个绘制配筋详图的繁琐方法，大大提高了设计和施工的规范性、准确性。

本图集适用于非抗震和抗震设防烈度为6、7、8、9度地区一至四级抗震等级的现浇混凝土框架、剪力墙、框剪和框支剪力墙主体结构施工图的绘制，包括常用的柱、墙、梁三种构件。

广联达钢筋抽样软件GGJ2009简介及基本使用方法

河北工程大学广联达钢筋抽样软件GGJ2009简介及基本使用方法班级: 09工程管理 4班姓名：孙瑜学号：090自从工程量清单实施以后，钢筋对工程造价的影响越来越大，钢筋由过去按混凝土含量粗略估算到现在的一根一根准确计算，工作量比过去大大增加，钢筋计算往往占到整个预算工作的50％以上。

于是人们纷纷购买钢筋软件，希望软件能代替手工，解决计算速度的问题。

广联达钢筋抽样软件解决了不少在工程预算中的难题。

广联达钢筋抽样软件GGJ2009是基于国家规范和平法标准图集，采用绘图方式，整体考虑构件之间的扣减关系，辅助以表格输入，解决工程造价人员在招投标、施工过程提量和结算阶段钢筋工程量的计算。

广联达钢筋抽样软件GGJ2009自动考虑构件之间的关联和扣减，使用者只需要完成绘图即可实现钢筋量计算。

内置计算规则并可修改，计算过程有据可依，便于查看和控制，满足多种算量需求。

报表种类齐全，满足各阶段，多方面需求。

软件还有助于学习和应用平法，降低了钢筋算量的难度，大大提高工作效率。

广联达钢筋抽样软件GGJ2009推出的钢筋三维线显示，真正给用户带去价值，让用户更清晰计算结果，让用户核量对量更方便。

GGJ2009首先实现了包括柱、暗柱、端柱、剪力墙、梁、板受力筋、板负筋、螺旋板、柱帽、楼层板带、集水坑、柱墩、筏板主筋、筏板负筋、独基、条基、桩承台、基础板带共18种21类构件的钢筋三维线显示。

借助CAD图纸，可以运用软件CAD识别模块快速绘制并计算主体构件的钢筋工程量。

只需要导入CAD图纸、提取构件边线和标识、识别构件和钢筋、汇总计算四步骤即可完成70%~80%的工程量计算。

依据平法图集03G101-2，GGJ2009软件新增了10种类型的柱帽；依据平法图集04G101-3，GGJ2009软件新增了5种上柱墩、4种下柱墩。

实现了钢筋计算及钢筋三维线显示。

并与GCL2008实现了完全互导。

GGJ2009提供了很多自动布置功能，如：自动生成最小板、自动生成构造柱、自动生成砌体加筋、自动生成吊筋、自动生成梁侧面钢筋、自动生成负筋、未配筋板自动配筋、自动设置悬挑梁弯起钢筋等。

钢筋抽样软件课笔记-图文(精)

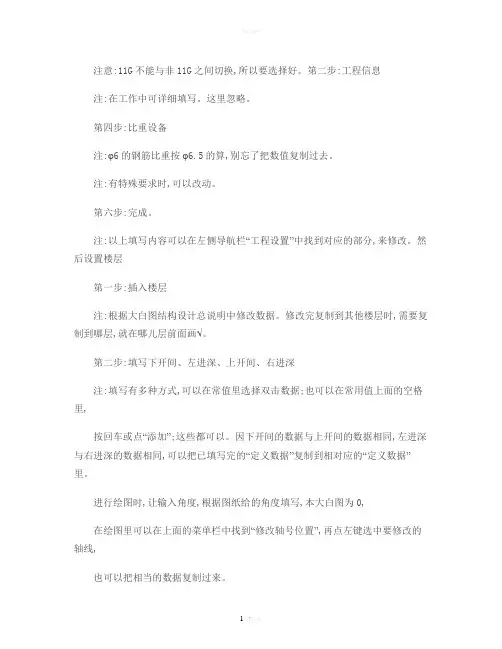

注意:11G不能与非11G之间切换,所以要选择好。

第二步:工程信息注:在工作中可详细填写。

这里忽略。

第四步:比重设备注:φ6的钢筋比重按φ6.5的算,别忘了把数值复制过去。

注:有特殊要求时,可以改动。

第六步:完成。

注:以上填写内容可以在左侧导航栏“工程设置”中找到对应的部分,来修改。

然后设置楼层第一步:插入楼层注:根据大白图结构设计总说明中修改数据。

修改完复制到其他楼层时,需要复制到哪层,就在哪儿层前面画√。

第二步:填写下开间、左进深、上开间、右进深注:填写有多种方式,可以在常值里选择双击数据;也可以在常用值上面的空格里,按回车或点“添加”;这些都可以。

因下开间的数据与上开间的数据相同,左进深与右进深的数据相同,可以把已填写完的“定义数据”复制到相对应的“定义数据”里。

进行绘图时,让输入角度,根据图纸给的角度填写,本大白图为0,在绘图里可以在上面的菜单栏中找到“修改轴号位置”,再点左键选中要修改的轴线,也可以把相当的数据复制过来。

第三步:画辅轴选“三点辅轴”中的“圆心起点终点辅轴”来画辅助轴线。

方便将来画大门两边的1/4注:先选择圆心位置,是距离④轴与1/A轴相交点,往左偏移2500的位置,所以按这个相交点。

输入偏移值时,X轴往左为负值,往右为正值;Y轴往下是负值,往上是正值。

这里偏移值是(-2500,0。

再选择弧的起点,操作同上。

再选择弧的终点,终点可以直接捕捉到,就不需要再偏移了。

轴号不用输入,确定就可以了。

右面的弧与左面的弧是相反的,可以用上述方法划,也可以选中左面的弧,点镜像,然后用鼠标左键划出镜像的中心线,不要删除原来的图元,就镜像成功了。

这个弧线是辅助轴线,对它进行操作时,要点左面的导航栏中轴线—辅助轴线后,才能对它进行操作。

注:新建矩形柱。

大白图第18页,有框架柱的相应信息。

里面的基础顶~3.800的参数,3.800~14.400是二、三、四层的框架柱参数。

也就是说,首层的柱子全划完可以复制到基础层;二层要重新修改参数,再复制到三、四层。

广联达钢筋抽样教程

广联达钢筋抽样教程一、背景介绍广联达是一家领先的建筑信息化软件提供商，为工程建设领域提供一站式数字化解决方案。

其中，钢筋抽样是建设项目中必不可少的环节之一。

本文将介绍广联达钢筋抽样的基本流程和操作方法。

二、钢筋抽样流程广联达钢筋抽样的流程主要包括以下几个步骤：1.登录系统：在广联达钢筋抽样系统中输入用户名和密码进行登录。

2.创建项目：在系统中创建一个新的项目，并填写相关的项目信息，如项目名称、施工单位、工程位置等。

3.添加构件：在项目中添加需要进行钢筋抽样的构件，可以通过手动输入构件信息或者导入构件清单。

4.设置抽样方案：根据实际需要设置钢筋抽样的方案，如抽样数量、抽样比例、抽样位置等。

5.执行抽样：根据抽样方案，在实际施工过程中进行钢筋抽样操作，记录抽样结果。

6.生成报告：根据抽样结果生成钢筋抽样报告，包括抽样数量、抽样位置、抽样时间等信息。

7.导出数据：将钢筋抽样数据导出，用于后续的数据分析或其他用途。

三、钢筋抽样操作方法1. 登录系统在广联达钢筋抽样系统的登录页面，输入正确的用户名和密码，点击登录按钮即可成功登录。

2. 创建项目在系统的首页点击“新建项目”按钮，进入项目创建页面。

在该页面中填写项目的基本信息，包括项目名称、施工单位、工程位置等，并点击保存按钮完成项目创建。

3. 添加构件在项目详情页点击“添加构件”按钮，进入构件添加页面。

在该页面中可以手动输入构件的相关信息，如构件编号、构件类型、构件尺寸等。

也可以导入构件清单，将已有的构件数据导入系统中。

4. 设置抽样方案在项目详情页点击“设置抽样方案”按钮，进入抽样方案设置页面。

在该页面中可以设置抽样的相关参数，如抽样数量、抽样比例、抽样位置等。

5. 执行抽样在实际施工过程中，根据抽样方案进行抽样操作。

在抽样位置进行抽样，并记录抽样结果，包括构件编号、抽样时间等信息。

6. 生成报告在项目详情页点击“生成报告”按钮，系统将根据抽样结果自动生成钢筋抽样报告。

广联达钢筋抽样软件的使用(我的笔记)

广联达钢筋抽样软件的使用(我的笔记)广联达钢筋抽样软件的使用（我的笔记）１.直接输入结构类型，设防烈度，檐高，软件可自动识别抗震等级；２.要及时保存工程；３.若软件中设置的钢筋是圆6，但实际中市场上没有圆6钢筋，只有圆6.5，则在软件中设置比重时，设置成圆6.5即可；4.基础层层高：指基础底标高至首层结构底标高的距离；5.-1层层高是相对值，不能为负数；6.楼上部分先点击首层然后不断插入楼层；地下部分则点击基础层不断插入楼层；7.画辅助轴线的几种方法（1）点角：顺时针为正值，逆时针为负值（辅助轴线至基准线的转向）；（2）转角：圆弧中的半径（画直线）；（3）三点：利用三点画弧；（4）圆心、起点、终点辅轴，确定圆心、起点和终点画弧；（5）圆形辅轴：两点画圆，确定圆心和半径；另一种方法，鼠标点击确定圆心，然后移开圆心位置，按shift同时鼠标左键，显示输入半径，输入半径即可；8.修剪轴线，点击修剪轴线，点击要修剪的轴线段，略在断点位置点击要剪掉的段，则该段就会被剪掉；9.折线修剪轴线，点击第一点、第二点........最后再点击第一点，组成一个闭合多边形，则多边形内的轴线就会被剪掉；10.拉框修剪轴线：先点击拉框修剪轴线，然后拉框选择即可；11.恢复轴线：选择被修改过的轴线点击即可；12.修改轴距：若修改1轴――2轴的轴距，则必须点击选择2轴，选择后者；13.点击修改轴号位置，点击选择一条轴线，鼠标右键确认；14.若柱的位置不在轴线或轴线的交点上，则shift+左键即可（点击离柱位置最近的轴线交点）；15.镜像：点击镜像按钮，点击一点为框选起点，再点击一点确定框选范围（对角点），右键确认，继续点击一点为镜像线起点，再点击一点为镜像线的第二点，即可；16修改构件：选择要修改的柱点击右键，显示右键菜单，点击修改构件图元名称；另一种方法：选择要修改的图元，点击属性，在菜单中修改即可；17.其他楼层构件的绘制（复制）楼层――复制选定图元到其他楼层――批量选择――选择构件――右键确认；18.把KZ-3复制至第三层，定义――从其他楼层复制构件――选择首层――选择柱子――确定――选择KZ-３――点击绘图点击KZ-3的位置即可；（定义界面的复制是复制构件的，绘图界面的复制是复制图元的）19.ctrl+enter（或左键）换回俯视状态，也可直接点击俯视按钮；20.F4键改变插入点（确定柱的位置）；21.ctrl+左键画偏心柱；22.要使梁与柱对齐，开启（点击）顶点，F4插入点即可；23.若是梁已画成，点击梁，然后右键选择单对齐，继续点击柱的外边线，再点击要与柱对齐的梁的外边线即可；24.套价时，要想把首层柱的做法复制到其他楼层，可点击做法刷。

广联达钢筋抽样GGJ2009参数法输入图文教程

广联达钢筋抽样GGJ2009参数法输入图文教程广联达钢筋抽样GGJ2009参数法输入图文教程参数输入法就是选择已经定义的参数构件图集，通过输入构件参数，钢筋信息等自动计算钢筋。

由于参数化图本身用户可以参与编制，因此它具有极好的扩展能力。

具体关于图集请参阅标准图集维护。

操作步骤：第一步：选择一个构件如楼梯，点击“”按钮，打开参数输入法界面：该界面中构件管理、删除、复制、选配、计算退出、缩放等操作与绘图操作基本相同，请参阅绘图相关操作。

点击“选择图集”按钮，打开“选择标准图集”界面，在其中选择所需构件：在“图集列表”中选择不同的构件节点，在右侧的“图形显示”中将出现相对应的图形。

选好需要的图集点击“选择”按钮，软件进入所选构件的“参数输入法”界面：按照图纸设计在参数图中输入参数，点击“计算退出”按钮，软件计算钢筋内容，退出当前参数法输入界面。

其它操作：1、编辑钢筋：点击“编辑钢筋”按钮，打开钢筋表格和钢筋计算程序脚本，可以在其中修改钢筋信息：2、保存：点击“保存”按钮，可保存对当前标准图集内容的修改。

3、增加钢筋：详见“编辑”中的“增加钢筋”。

4、删除钢筋：详见“编辑”中的“删除钢筋”。

5、恢复原始图集：点击“恢复原始钢筋”按钮，可以取消对图籍的所有修改操作，恢复原来的内容。

6、查询：用于查询变量值。

点击“查询”按钮，打开“查询”界面，可以在其中输入要查询的变量名，点击“确定”，查询出的变量值在图形中以红色背景显示：7、锁定脚本：默认情况下，为避免误操作，钢筋的计算程序脚本是锁定不允许修改的。

如果确有修改的必要，需要点击“锁定脚本”按钮，就解除了对程序脚本的锁定，此时即可对钢筋计算程序进行修改、调整，调整完毕，为保护修改成果不被破坏，一般情况下，应再次单击“锁定脚本”按钮，将脚本锁定。

关于程序脚本语法规则的问题，请参阅编程规则。

8、退出：不计算退出参数法输入界面。

2009版广联达钢筋抽样导图步骤

广联达钢筋抽样导图步骤一、转换图纸格式（DWG格式）选择需要转换的图纸（双击）二、图纸拆分（由于大部分图纸会将该区域或一个楼层的图纸放到一起，往钢筋软件中导图时，需将其全部分开）（工具栏）GVD格式）三、导图（1）识别轴网（一般用地下室的柱定位图）识别）如果遇到不能识别的情况，需要重新在广联达中录入画轴网步骤：注：②输入时，自下而上，从左到右输入（2）识别楼层的窗口中更改信息→单击确定●注：①识别楼层时弹出的窗口中除了基础能识别汉字以外，别的楼层均用数字代替（3）识别柱1）识别构件●注：①顺序：先识别柱大样，再分楼层识别柱②也可以直接识别柱，但是需要将每个柱的钢筋重新录入2）属性与截面编辑改属性（包括截面编辑〈是或否〉、截面尺寸〈宽、高〉）②截面编辑：填写箍筋、角筋→布置角筋填写边筋→布置边筋●注：①在先识别柱大样的情况下，编辑完一楼层的柱后，识别该楼层的柱；在直接识别柱的情况下，识别柱后，编辑属性和截面②为了方便，可将已编辑好的某一楼层的柱复制到其他楼层（步骤：后在弹出的窗口中选择楼层）③如果两个楼层图元布置的位置一致，也可以进行复制（步骤：选④在编辑柱时，该楼层中没有的柱，可删除（参照图纸）⑤软件无法识别的柱，需重新录入⑥注意查看核对标高（4）识别梁网对应重合在一起）→此时会弹出一个窗口误的梁进行修改然后刷新（如果修改正确，在窗口中该梁会消失）→（工CAD个颜色的原位标注和集中标注是否一样；②如果原位标注出现错误，单击●注：①仔细核对梁的截面尺寸、原位标注、集中标注以及标高②软件无法自动识别的梁，需要重新录入（5）识别剪力墙1）新建、修改属性修改属性（包括厚度、轴线距左墙皮距离、钢筋信息以及其他属性中的标高）2）布置剪力墙置布置剪力墙●注：①在修改剪力墙钢筋信息时，如遇到一栏有两种型号的钢筋时，可参照下面的例子。

例：水平分布钢筋：(2)C14@150垂直分布钢筋：(1)C18@100+(1)C16@200拉筋：C6@600*600（6）识别独立基础1）新建、修改属性信息）●注：①标高应在新建的独立基础中修改（底标高）②新建独立基础单元种的相对底标高一般为02）布置独立基础置布置独立基础（7）识别筏板1）新建、修改属性括混凝土强度等级、厚度、底标高、保护层厚度、马凳筋参数图以及信息）◆关于马凳筋公式：①高L2﹦板厚﹣保护层*2﹣钢筋标号（面筋、底筋各减一遍）②L1﹦板内钢筋间距＋50L3﹦板内钢筋间距＋50③一般马凳筋比板内钢筋小一个型号④板内钢筋的底筋与面筋型号不同时，取最小的型号；板内钢筋的底筋与面筋的间距不同时，取最大值⑤间距为1000*1000，即每平方米布置一个马凳筋2）布置筏板基础置布置筏板基础（8）识别筏板主筋1）新建、修改属性筋→修改属性（包括类别、钢筋信息，在图纸标明的情况下修改弯折、锚固和搭接）注：在筏板主筋的属性填写中，只能一次填写一种钢筋，如下：例：底筋为C12@200与C14@200面筋为C12@200需建立三个筏板主筋：①底筋C12@200②底筋C14@200③面筋C12@2002）布置筏板主筋→选择相应的布置方式→根据图纸选择钢筋的详细信息（9）识别集水坑1）新建、修改属性修改属性（包括长度、宽度、坑底出边距离、坑底板厚度、坑班底标高、放坡输入方式、放坡角度或底宽、钢筋信息）2）布置集水坑相应位置布置集水坑注：在布置集水坑时，布置电梯井，根据图纸选择用集水坑或者剪力墙与现浇板来布置电梯井（10）识别板1）新建、修改属性修改属性（包括混凝土抢图、厚度、顶标高、保护层厚度、马凳筋信息）2）布置板应位置布置板（11）识别板受力筋CAD弹出弹出识别板筋选项，其中除无标注的附近长度与无标注的跨版受力筋长度注：有部分受力筋和负筋无法识别，此时需要重新录入步骤：1）新建、修改属性筋→修改属性（包括钢筋信息、类别）2）布置板受力筋选择相应的布置方式→根据图纸选择钢筋的详细信息（12）识别楼梯（由于楼梯在钢筋抽样中无法识别，只能用单构件输入，楼梯需在图形算量中进行识别）1）新建、修改属性→在单构件输入构件管理中选择2）复制到其他楼层的构件→选中并打开（13）识别楼梯的梯柱、梯梁与平板梁、平台板1）识别梯柱（TZ）①新建、修改属性、截面编辑性（包括截面编辑〈是或否〉、截面尺寸〈宽、高〉）截面编辑：填写箍筋、角筋→布置角筋填写边筋→布置边筋②布置梯柱布置梯柱2）识别梯梁（TL）与平板梁（PTL）①新建、修改属性性（包括截面宽度、高度、跨数、箍筋、肢数、上部通长筋、下部通长筋以及标高）②布置梯梁与平台梁布置梯梁与平台梁③提取梯梁与平台梁信息→右击提取注：①有些梯梁与平板梁为两跨，为了方便，可以只新建一个一跨的梁，遇到两跨时，一跨一跨的画②提取梯梁与平台梁时，需单根提取③因为平台梁的标高比框梁的标高低，单击选中的时候不易选中，此时，可以单击工具栏中的动态观察，调整好角度，单击右键退出动态观察，然后再单击选中平台梁3）识别平台板（PTB）①新建、修改属性修改属性（包括混凝土强度、厚度、顶标高、保护层厚度、马凳筋信息）②布置平台板布置平台板（14）识别砌体墙（QTQ）1）识别构件双击单击信息）→在弹出的窗口中选择图中包含的墙→单击2）修改属性的标高）（15）识别门窗洞口1）新建、修改属性改属性（包括①门：洞口宽度、高度、离地高度②窗：洞口宽度、高度、离地高度③门联窗：洞口宽度、高度、窗宽度、窗距门底高度、门离地高度）2）布置门窗洞口平面图→（工具栏）选择相应门（或窗）的名称→对照图纸在图纸相应位置布置构件（16）识别门窗洞口过梁1）新建、修改属性梁→修改属性（包括截面宽度、高度、上部纵筋、箍筋、拉筋、标高）2）布置门窗过梁中相应位置布置门窗过梁（17）识别外墙装饰与女儿墙注：1）用圈梁（QL）布置外墙装饰（一般用异形圈梁）①新建、修改属性在弹出的多边形编辑窗口中画出异形圈梁的形状（先选定起点，然后用正交的方式画异形圈梁，在X、Y坐标处输入坐标〈分正、负〉，在该段线的改属性（包括截面宽度、高度、轴线距梁左边线距离〈不可为负，如果梁不在轴线上，可用偏移或移动，更改梁的位置〉、上部钢筋、下部钢筋、其他箍筋〈图纸中如果没有可不填〉以及其他属性中的标高）②布置圈梁布置圈梁2）用现浇板（XB）布置外墙装饰①新建现浇板、修改属性修改属性（包括混凝土抢图、厚度、顶标高、保护层厚度、马凳筋信息）②布置现浇板应位置布置现浇板③新建板受力筋、修改属性筋→修改属性（包括钢筋信息、类别）④布置板受力筋选择相应的布置方式→根据图纸选择钢筋的详细信息3）用剪力墙布置①新建、修改属性修改属性（包括厚度、轴线距左墙皮距离、钢筋信息以及其他属性中的标高）②布置剪力墙置布置剪力墙注：①在修改剪力墙钢筋信息时，如遇到一栏有两种型号的钢筋时，可参照下面的例子。
