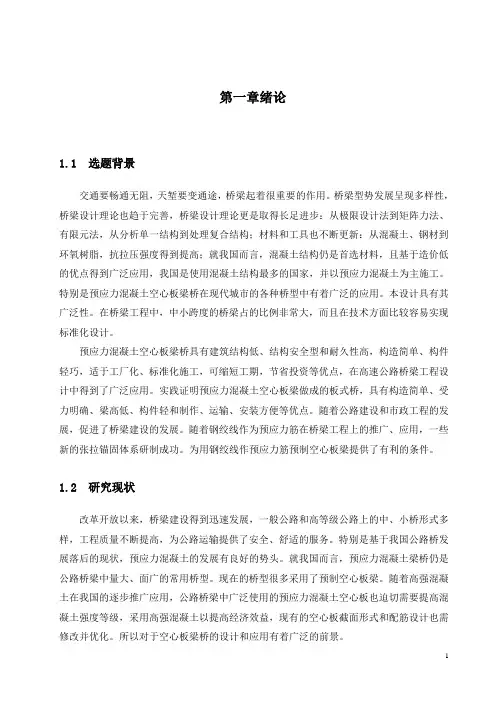

第一章绪论1.1 选题背景交通要畅通无阻,天堑要变通途,桥梁起着很重要的作用。
桥梁型势发展呈现多样性,桥梁设计理论也趋于完善,桥梁设计理论更是取得长足进步:从极限设计法到矩阵力法、有限元法,从分析单一结构到处理复合结构;材料和工具也不断更新:从混凝土、钢材到环氧树脂,抗拉压强度得到提高;就我国而言,混凝土结构仍是首选材料,且基于造价低的优点得到广泛应用,我国是使用混凝土结构最多的国家,并以预应力混凝土为主施工。
特别是预应力混凝土空心板梁桥在现代城市的各种桥型中有着广泛的应用。
本设计具有其广泛性。
在桥梁工程中,中小跨度的桥梁占的比例非常大,而且在技术方面比较容易实现标准化设计。
预应力混凝土空心板梁桥具有建筑结构低、结构安全型和耐久性高,构造简单、构件轻巧,适于工厂化、标准化施工,可缩短工期,节省投资等优点,在高速公路桥梁工程设计中得到了广泛应用。
实践证明预应力混凝土空心板梁做成的板式桥,具有构造简单、受力明确、梁高低、构件轻和制作、运输、安装方便等优点。
随着公路建设和市政工程的发展,促进了桥梁建设的发展。
随着钢绞线作为预应力筋在桥梁工程上的推广、应用,一些新的张拉锚固体系研制成功。
为用钢绞线作预应力筋预制空心板梁提供了有利的条件。
1.2 研究现状改革开放以来,桥梁建设得到迅速发展,一般公路和高等级公路上的中、小桥形式多样,工程质量不断提高,为公路运输提供了安全、舒适的服务。
特别是基于我国公路桥发展落后的现状,预应力混凝土的发展有良好的势头。
就我国而言,预应力混凝土梁桥仍是公路桥梁中量大、面广的常用桥型。
现在的桥型很多采用了预制空心板梁。
随着高强混凝土在我国的逐步推广应用,公路桥梁中广泛使用的预应力混凝土空心板也迫切需要提高混凝土强度等级,采用高强混凝土以提高经济效益,现有的空心板截面形式和配筋设计也需修改并优化。
所以对于空心板梁桥的设计和应用有着广泛的前景。
预应力改变了钢筋混凝土桥的技术和形式,改变了混凝土桥的施工方法。
简支空心板计算说明
简支空心板计算说明(路基宽度12m-l=16m)(总14页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--公路桥梁空心板设计计算书装配式先张法预应力混凝土简支空心板桥上部结构计算(路基宽度12m,跨径16m,交角0°)设计计算人:复核核对人:单位审核人:项目负责人:编制单位:编制时间:二○一五年八月目录一、设计资料 (1)1.主要技术指标 (1)2.计算依据 (1)3.所用材料及指标 (1)二、结构形式及尺寸的选定 (2)三、计算要点 (3)1.主要设计参数 (3)2.作用类别和作用效应组合 (3)3.施工方案 (4)4.程序计算要点 (4)四、桥梁模型的建立 (4)1.空心板截面的整体化 (4)2.横向荷载分布系数的计算 (5)2.冲击系数计算 (6)3.空心板有限元模型的建立 (6)五、持久状况承载能力极限状态计算 (7)1.正截面抗弯承载力验算 (7)2.斜截面抗剪承载力验算 (8)六、持久状况正常使用极限状态计算 (8)1.正截面抗裂验算 (8)2.斜截面抗裂性验算 (9)3.挠度验算 (9)七、短暂状况和持久状况构件的应力计算 (10)1.短暂状况构件的应力验算 (10)2.持久状况预应力混凝土构件的应力验算 (11)一、设计资料1.主要技术指标桥梁主要的技术指标汇总后,详见表1:表1 桥梁主要技术指标2.计算依据(1)《公路工程技术标准》JTG B01-2014;(2)《公路桥涵设计通用规范》JTG D60-2004;(3)《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-2004;(4)《公路桥涵施工技术规范》JTG/T F50-2011;(5)《预应力混凝土用钢绞线》GB/T5224-2003;(6)《公路交通安全设施设计技术规范》JTG D81-2006;(7)《钢筋焊接及验收规程》JGJ 18-2003;(8)《公路工程混凝土结构防腐蚀技术规范》JTG/T B07-01-2006。
必看最经典梁格——midas空心板梁桥梁桥法工程实例
空心板梁桥工程实例1几何尺寸空心板梁几何尺寸见图4.1.1至图4.1.3。
图4.1.2 边板截面(cm)图4.1.3 中板截面(cm)2主要技术指标(1) 结构形式:装配式先张法预应力混凝土简支空心板梁(2) 计算跨径:16m(3) 斜交角度:0度(4) 汽车荷载:公路-Ⅱ级(5) 结构重要性系数:1.03 计算原则(1) 执行《公路桥涵设计通用规范》(JTG D60-2004)和《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004)。
(2) 6厘米厚现浇C50混凝土不参与结构受力,仅作为恒载施加。
(3) 温度效应,均匀温升降均按20摄氏度考虑;温度梯度按《公路桥涵设计通用规范》(JTG D60-2004)第4.3.10条的规定取值。
(4) 按A 类部分预应力混凝土构件设计。
(5) 边界条件:圆形板式橡胶支座约束用弹性支承进行模拟,弹簧系数SDx=SDy=1890 KN/m;SDz=9.212E+05KN/m;SRx=078E+09KN.m/rad; 4主要材料及配筋说明 (1) 空心板选用C50混凝土(2) 预应力钢绞线公称直径mm s2.15φ,1根钢绞线截面积2139mm A p =,抗拉强度标准值Mpa f pk 1860=,锚具变形总变形值为12mm。
横截面预应力筋和普通钢筋布置见图4.4.1和图4.4.2。
预应力筋有效长度见表4.4.1图4.4.1边板钢筋钢绞线布置图(cm) 图4.4.2 中板钢筋钢绞线布置图(cm) 图中N9筋(实心黑点)为普通钢筋,其余为钢绞线。
表4.4.1 16米空心板预应力筋有效长度表注:表中构造有效长度指施工设计图中预应力筋的有效长度。
计算有效长度指考虑预应力传递长度影响后结构分析采用的预应力筋有效长度;计算有效长度=构造有效长度-预应力传递长度。
5施工阶段说明空心板梁施工阶段共划分为5个,各阶段工作内容见表4.5.1表4.5.1 空心板梁施工阶段划分说明施工阶段 施工天数 工 作 内 容 说 明1 10 预制空心板梁并放张预应力筋2 60 预制场存梁60天3 15 安装空心板4 30 现浇防撞护墙和桥面铺装5 3650 考虑10年的收缩徐变影响6建模主要步骤与要点(1) 定义材料与截面定义材料可通过路径:【模型】/【截面和材料特性】/【材料】来实现,见图 4.6.1和图4.6.2。
A类构件16m板梁计算

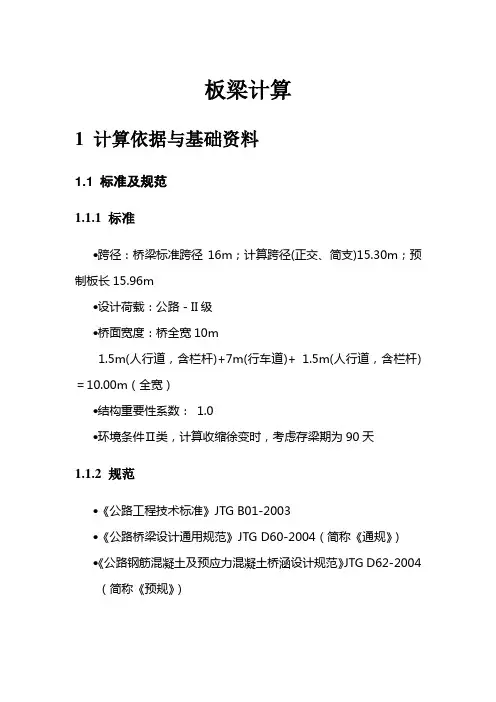

板梁计算1 计算依据与基础资料1.1 标准及规范1.1.1 标准∙跨径:桥梁标准跨径16m;计算跨径(正交、简支)15.30m;预制板长15.96m∙设计荷载:公路-II级∙桥面宽度:桥全宽10m1.5m(人行道,含栏杆)+7m(行车道)+ 1.5m(人行道,含栏杆)=10.00m(全宽)∙结构重要性系数: 1.0∙环境条件Ⅱ类,计算收缩徐变时,考虑存梁期为90天1.1.2 规范∙《公路工程技术标准》JTG B01-2003∙《公路桥梁设计通用规范》JTG D60-2004(简称《通规》)∙《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-2004(简称《预规》)1.2 主要材料1)混凝土:预制板及铰缝为C50、现浇铺装层为C40、护栏为C30 2)预应力钢绞线:采用钢绞线15.2s φ,pk 1860MPa f =,5p E 1.9510MPa =⨯ 3)普通钢筋:采用HRB335,sk 335MPa f =,5S E 2.010MPa =⨯1.3 设计要点1)本计算按后张法部分预应力混凝土A 类构件设计,偏安全的,桥面板及铺装层混凝土不参与截面组合作用; 2)预应力张拉控制应力值con pk 0.75f σ=。
3)环境平均相对湿度RH=80%;4)计算混凝土收缩、徐变引起的预应力损失时传力锚固龄期为7d; 5)存梁时间为90d 。
1.4 计算参数1)混凝土:重力密度γ=26.0kN/3m ,弹性模量为E=3.25×410MPa 。
2)沥青混凝土:重力密度γ=24.0kN /3m 。
3)预应力钢筋:弹性模量Ep=1.95×105 MPa ,松驰率ρ=0.035,松驰系数ξ=0.3。
4)锚具: 锚具变形、钢筋回缩按6mm(一端)计算; 金属波纹管摩阻系数μ=0.25,偏差系数κ=0.0015。
5)汽车荷载 汽车荷载:公路II 级人群荷载:4.16kN/m2(按《城市桥梁设计规范》(CJJ 11-2011)第10.0.5条)。
空心板施工方案

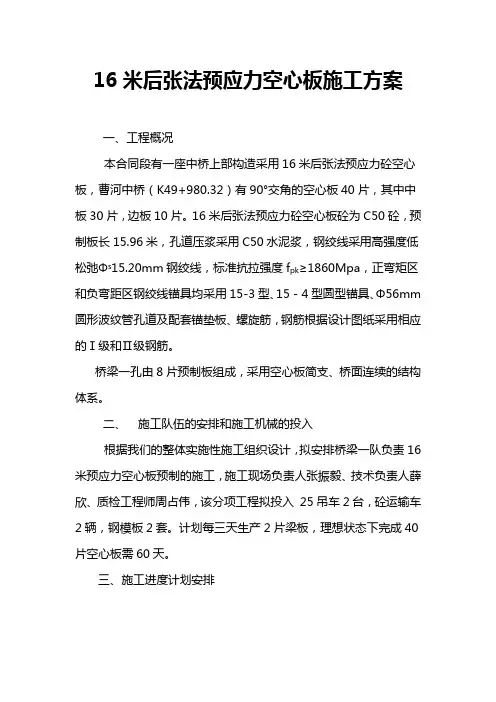

16米后张法预应力空心板施工方案一、工程概况本合同段有一座中桥上部构造采用16米后张法预应力砼空心板,曹河中桥(K49+980.32)有90°交角的空心板40片,其中中板30片,边板10片。
