螺杆冷水机组维修保养手册
中央空调螺杆式冷水机组维保计划书.doc
中央空调螺杆式冷水（热泵）机组运行维护保养计划书一．中央空调冷水机组维护保养的必要性中央空调机组在经过长时间运行后，制冷主机的散热片、制冷剂系统、冷冻冷却水循环系统以及末端设备的风系统都不可避免的出现了积灰、机械磨损、水垢、锈蚀和细菌等诸多问题。
这些将导致冷水机组的制冷能力下降，运行可靠性降低，运行能耗提高，使用寿命缩短。
为了提高机组的制冷能力，保证机组长期正常运行，延长其使用寿命，节约能源，降低运行成本。
因此，中央空调冷水机组有需要维护保养的重要意义。
二．电气控制部分的维护保养 项目 内 容 时间 备注电 1. 用抹布、软毛刷清洁电气控制盘外内表面浮灰，线路、1次/半气各类接线端子灰尘和脏污。
年2. 检查电气控制柜内有无导线头、小金属导体。
应及时控清除，避免造成短路事故。
制3.检查各类接线端子、螺丝紧固情况，是否有松动脱落1次/3 个 现象。
月柜4 检查控制柜内线路是否存在老化、 烧蚀严重现象， 是则 及时做更换处理。
5. 检查线路、电气元器件的符号标记。
缺失、错误的及 时更正和增添。
6. 检查控制柜盘面的工作、报警指示灯，电压、电流指 示仪表是否正常，不正常及时校正或更换。
7. 检查各类操作按钮开闭是否灵活，否则给予维修或调 换。
8. 检测控制线路的绝缘状况，用 500v 兆欧表测试不低于2 兆欧。
三．冷水（热泵）机组的维护保养项目 内 容时间 备注压 1. 检查压缩机主电源电压。
三相平衡、 +10%内 日 缩2. 检测压缩机电机的绝缘性能，不低于 2M? 常3. 检查机组各安全保护装置设定值是否在正常范围内，检机否则，予以校准。
查4.检查高低压表、压差开关等仪表显示是否正常，否则维修或更换。
5.日常开、停机组要严格遵守操作规程。
6.检查系统中的制冷剂的量，并予以调整。
7.检查压缩机的电加热器是否正常，若达不到油温（ 40~65℃）要求，及时更换。
8. 检查油压、油位是否在正常范围，油压差~, 油位1/2~2/3 处。
30XW螺杆式水冷冷水机组维护保养手册
30XW螺杆式水冷冷水机组维护保养手册D㈢.冷却水塔1．清洗存水盘及出水过滤网及换水。
2．检查马达及线路绝缘。
㈣.组合式空调机组1．清洗过滤网，必要时更换。
2．检查及调整皮带松紧度，必要时更换。
3．检查及清洁风车及铜管排。
4．检查所有马达电流量是否正常。
㈤．配电箱1．检查各部位线头及接触是否良好。
2．清除电器组件及箱内的灰尘。
㈥.管路及其它1．检查管路的阀门、软接、温压表等配件是否良好。
2．检查过滤器淤塞情形并清洗。
3．检查各吊架及接头是否良好和安全。
三．月保养维护工作㈠.冷水机组1．检查及注意冷媒量是否不足，如不足则需充灌。
2．检查各安全控制器。
3．检查管路及排气装置。
4．检查循环水污染情形，必要时更换。
㈡.循环水泵1．检查及更换油封，添注或更换润滑油。
2．检查轴承、连轴器有无损坏。
㈢.冷却水塔1．检查存水盘、外壳、网板，必要时清洁或油漆。
2．检查存水水质，清洗及换水。
3．检查散水头是否正常，尚有堵塞则取出清洗。
㈣.组合式空调机组1．检查管路并排除空气。
2．清洗风车、铜管排。
3．检查皮带。
㈤．管路及其他1．将各种阀门开关一两次以免堵塞。
2．检查各电动阀门是否正常运作。
四．大保养项目及周期㈠.冷水机组1．检查控制回路及控制设备安全仪表。
2．马达绝缘检查及轴承检查更换。
（轴承40000小时更换一次）3．配电动力系统及设备绝缘安全检查。
4．整体机组清洁防锈处理。
㈡.冷却水塔1．清洁存水盘、散热片、钢板等。
2．铁件部分除锈油漆。
3．固定马达架及座，检查传动部分。
4．马达绝缘测试，配线及线管安全检查及固定。
5．马达轴承更换检查。
6．散热PVC填料每4年更换一次。
㈢.循环水泵1．水泵、叶轮、连轴器、轴承、轴封检查。
2．马达绝缘测试3．清洁及防锈处理。
㈣.组合式空调机1．清洁过滤网及盘管。
2．清洁风鼓叶轮，校正轴心使运转平稳。
3．马达配线及控制线安全检查，有否破皮漏电。
4．化学清除盘管内水垢，并用压缩空气或水清理翅片表面的污垢，每年一次。
约克空调螺杆冷水机组保养手册
约克空调螺杆冷水机组保养手册
保养概述
本手册旨在提供约克空调螺杆冷水机组的保养指南，以确保机组的正常运行和优化性能。
以下是一些重要的保养建议和步骤。
1. 定期清洁
- 定期清洁冷却塔和冷凝器，以确保散热效果良好。
- 清洁过滤器，以保持空气流通畅。
2. 检查冷却液
- 定期检查冷却液的冷却效果和浓缩度。
根据需要进行添加或更换冷却液。
3. 润滑系统
- 定期检查机组的润滑系统，并根据需要添加润滑油。
4. 检查电气系统
- 检查所有电气元件和电线连接，确保安全可靠。
- 定期清洁和检查控制面板。
- 检查机组的电气性能，如电压、电流等。
5. 定期维护
- 保持机组周围环境整洁，避免杂物积聚。
- 定期检查机组的机械部件，如风扇、传动带等。
- 定期检查冷冻剂管路和阀门，确保没有泄漏。
6. 预防措施
- 定期进行机组运行测试，以发现和解决潜在问题。
- 储备常用的零部件，以备紧急更换。
请务必根据实际机组情况，遵循厂家的指导和建议进行保养操作。
此手册仅提供一般性保养建议，具体操作步骤和频率应参考约克机组的用户手册和维护手册。
*注意：保养操作可能涉及到电气和机械部件，建议由专业人员进行。
遵循安全操作规程，确保操作人员的安全。
*
如有任何疑问，请与约克空调螺杆冷水机组的厂家或授权服务中心联系。
他们将能够提供更具体和详细的保养指导。

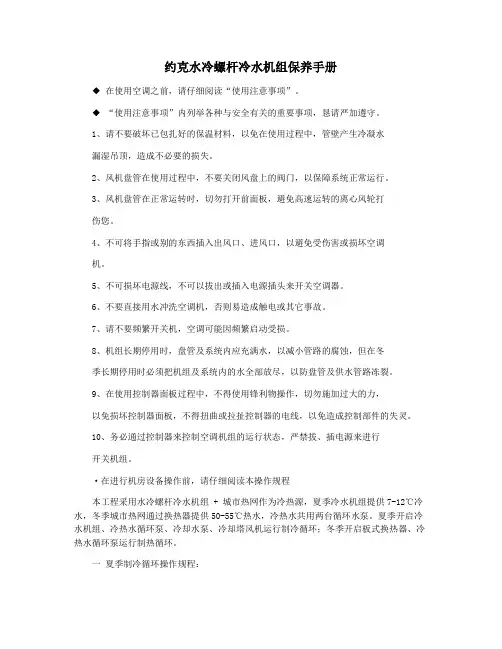

约克水冷螺杆冷水机组保养手册
约克水冷螺杆冷水机组保养手册◆ 在使用空调之前，请仔细阅读“使用注意事项”。
◆ “使用注意事项”内列举各种与安全有关的重要事项，恳请严加遵守。
1、请不要破坏已包扎好的保温材料，以免在使用过程中，管壁产生冷凝水漏湿吊顶，造成不必要的损失。
2、风机盘管在使用过程中，不要关闭风盘上的阀门，以保障系统正常运行。
3、风机盘管在正常运转时，切勿打开前面板，避免高速运转的离心风轮打伤您。
4、不可将手指或别的东西插入出风口、进风口，以避免受伤害或损坏空调机。
5、不可损坏电源线，不可以拔出或插入电源插头来开关空调器。
6、不要直接用水冲洗空调机，否则易造成触电或其它事故。
7、请不要频繁开关机，空调可能因频繁启动受损。
8、机组长期停用时，盘管及系统内应充满水，以减小管路的腐蚀，但在冬季长期停用时必须把机组及系统内的水全部放尽，以防盘管及供水管路冻裂。
9、在使用控制器面板过程中，不得使用锋利物操作，切勿施加过大的力，以免损坏控制器面板，不得扭曲或拉扯控制器的电线，以免造成控制部件的失灵。
10、务必通过控制器来控制空调机组的运行状态，严禁拔、插电源来进行开关机组。
·在进行机房设备操作前，请仔细阅读本操作规程本工程采用水冷螺杆冷水机组 + 城市热网作为冷热源，夏季冷水机组提供7-12℃冷水，冬季城市热网通过换热器提供50-55℃热水，冷热水共用两台循环水泵。
夏季开启冷水机组、冷热水循环泵、冷却水泵、冷却塔风机运行制冷循环；冬季开启板式换热器、冷热水循环泵运行制热循环。
一夏季制冷循环操作规程：1、冷水机组的开、停机顺序要保证空调主机启动后能正常运行，必须保证：冷凝器散热良好，否则会因冷凝温度及对应的冷凝压力过高，使冷水机组高压保护器件动作而停车，甚至导致故障。
蒸发器中冷水应循环流动，否则会因冷水温度偏低，导致冷水温度保护器件动作而停车，或因蒸发温度及对应的蒸发压力过低，是冷水机组的低压保护器件动作而停车，甚至导致蒸发器中冷水结冰而损坏设备。
螺杆式制冷机组操作维修手册
目录第 1 章使用、操作 11 机组的操作 (1)1-1 首次开机前的准备工作 (1)1-2 首次开机操作 (1)1-3 首次停机操作 (2)1-4 正常开车操作 (2)1-5正常停车操作 (3)1-6 自动停车操作 (3)1-7紧急停车操作 (3)1-8经济器的调试 (3)1-9 运转过程当中注意事项 (4)2 阀门及管路的安全操作 (6)2-1阀门及管路的安全操作注意要点 (6)2-2易产生“液爆”的部位 (6)第 2 章故障分析 61 吸气压力或蒸发压力过低 (6)1-1 蒸发器供液量不足 (7)1-2干式蒸发器管程垫片泄漏 (7)1-3蒸发器内制冷剂侧传热效果差 (7)1-4蒸发器载冷剂侧传热效果差 (7)1-5吸气管路阻力损失过大 (7)2排气压力或冷凝压力过高 (8)2-1冷却水温度高或水量不足 (8)2-2冷凝器水侧结垢 (8)2-3冷凝器内积存制冷剂过多 (8)2-4冷凝器存油量较多 (9)2-5冷凝器内有不凝性气体 (9)2-6空气湿度大 (9)2-7排气管路阻力过大 (9)3 喷油温度过高 (9)3-1冷却水温度高或水量不足 (9)3-2冷凝水侧结垢 (9)3-3冷凝压力（温度）过高 (9)3-4热虹吸油冷却器制冷剂侧存油量较多 (10)3-5喷液量不足 (10)4 压缩机带液运行 (10)4-1氨液分离器或低压循环贮液器液位过高 (10)4-2蒸发器供液量过大 (10)4-3干式蒸发器端盖导程垫片泄漏 (10)4-4蒸发器换热效果变差 (10)4-5吸气管路阻力过大 (11)5油压差过大 (11)5-1油分内油位过低 (11)5-2油路系统或油粗滤网、油精滤芯过堵塞 (11)5-3油温度过高 (11)5-4压缩机内部件磨损，间隙过大 (11)6压缩机耗油量增大 (11)6-1喷油量增大 (11)6-2压缩机吸气带液 (12)6-3排气温度高 (12)6-4排气温度低 (12)6-5油分效果差 (12)6-6三级油分内存油过多或回油不畅 (12)7启动负荷过大、不能启动或启动后立即停车 (12)7-1滑阀未停在零位，带载启动 (12)7-2机体内充满润滑油或大量液体制冷剂 (13)7-3运动部件严重磨损，摩擦力增大 (13)7-4压缩机与电机同轴度偏差过大 (13)7-5电源断器未合上或柜上急停开关未拧开 (13)7-6压差控制器或继电器断开后没有复位 (13)7-7压力控制器或温度传感器调节不当，使触点常开 (13)7-8温度控制器调整不当或有故障 (13)7-9接触器、中间继电器线圈烧毁、触头接触不良或控制电路故障 (13)7-10电机绕组烧毁或断路 (13)8压缩机运行中自动停机 (13)8-1起自动保护作用的继电器或程序动作 (14)8-2电源主回路热继电器保护动作 (14)8-3控制线路松脱 (14)8-4控制元器件故障 (14)9机组振动过大 (14)9-1吸气压力过低 (14)9-2吸入过多制冷剂液体 (14)9-3压缩机与电机同轴度偏差过大 (14)9-4系统管路引起机组振动 (15)9-5机组及主机、电机地角螺栓未紧固 (15)9-6机组安装基础质量差 (15)10压缩机运行时出现异常声音。

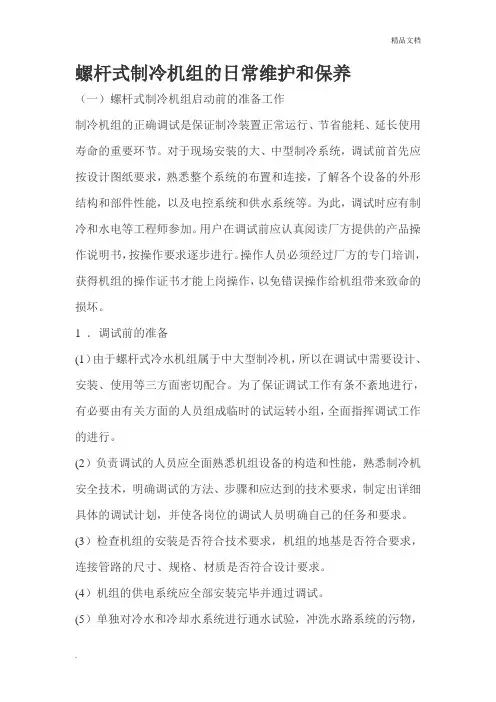

螺杆式制冷机组的日常维护和保养
螺杆式制冷机组的日常维护和保养（一）螺杆式制冷机组启动前的准备工作制冷机组的正确调试是保证制冷装置正常运行、节省能耗、延长使用寿命的重要环节。
对于现场安装的大、中型制冷系统，调试前首先应按设计图纸要求，熟悉整个系统的布置和连接，了解各个设备的外形结构和部件性能，以及电控系统和供水系统等。
为此，调试时应有制冷和水电等工程师参加。
用户在调试前应认真阅读厂方提供的产品操作说明书，按操作要求逐步进行。
操作人员必须经过厂方的专门培训，获得机组的操作证书才能上岗操作，以免错误操作给机组带来致命的损坏。
1 ．调试前的准备(1）由于螺杆式冷水机组属于中大型制冷机，所以在调试中需要设计、安装、使用等三方面密切配合。
为了保证调试工作有条不紊地进行，有必要由有关方面的人员组成临时的试运转小组，全面指挥调试工作的进行。
(2）负责调试的人员应全面熟悉机组设备的构造和性能，熟悉制冷机安全技术，明确调试的方法、步骤和应达到的技术要求，制定出详细具体的调试计划，并使各岗位的调试人员明确自己的任务和要求。
(3）检查机组的安装是否符合技术要求，机组的地基是否符合要求，连接管路的尺寸、规格、材质是否符合设计要求。
(4）机组的供电系统应全部安装完毕并通过调试。
(5）单独对冷水和冷却水系统进行通水试验，冲洗水路系统的污物，水泵应正常工作，循环水量符合工况的要求。
(6）清理调试的环境场地，达到清洁、明亮、畅通。
(7）准备好调试所需的各种通用工具和专用工具。
(8）准备好调试所需的各种压力、温度、流量、质量、时间等测量仪器、仪表。
( 9）准备好调试运转时必需的安全保护设备。
2 ．机组调试(1）制冷剂的充注。
目前，制冷机组在出厂前一般都按规定充注了制冷剂，现场安装后，经外观检查如果未发现意外损伤，可直接打开有关阀门（应先阅读厂方的使用说明书，在运输途中，机组上的阀门一般处在关闭状态）开机调试。
如果发现制冷剂已经漏完或者不足，应首先找出泄漏点并排除泄漏现象，然后按产品使用说明书要求，加人规定牌号的制冷剂．注意制冷剂充注量应符合技术要求。
日立RCU G 40WHZ-E水冷式冷水机组 - 螺杆式 - 安装、使用、维护手册说明书
HITACHI安装、使用、维护 说 明 书日 立 牌 水 冷 式 冷 水 机 组— 螺 杆 式 —Model 型号RCU(G)40WHZ(-E) RCU(G)300WHZ(-E) RCU(G)50WHZ(-E) RCU(G)340WHZ(-E) RCU(G)60WHZ(-E) RCU(G)380WHZ(-E) RCU(G)80WHZ(-E) RCU(G)410WHZ(-E) RCU(G)100WHZ(-E) RCU(G)450WHZ(-E) RCU(G)120WHZ(-E) RCU(G)490WHZ(-E) RCU(G)140WHZ(-E) RCU(G)530WHZ(-E) RCU(G)150WHZ(-E) RCU(G)570WHZ(-E) RCU(G)170WHZ(-E) RCU(G)600WHZ(-E) RCU(G)180WHZ(-E) RCU(G)640WHZ(-E) RCU(G)200WHZ(-E) RCU(G)680WHZ(-E) RCU(G)220WHZ(-E) RCU(G)720WHZ(-E) RCU(G)260WHZ(-E) RCU(G)760WHZ(-E)注 意：在使用此冷水机组之前， 请仔细阅读该手册，并请 保存完好，供以后参考。
获取更多资料微信搜索蓝领星球重要通知z日立对产品的设计和性能将不断进行改良，规格如有更改，恕不另行通知。
z日立对每一个可能的情况导致有潜在的危险不作预测。
z没有书面允许，此说明书不得翻印。
z信号字句（危险、警告和小心）用于鉴定危险性的级别，有关各信号字句所提示的危险性解释如下：警告可能导致严重个人受伤或死亡的直接危险。
危险危险或不安全的操作可能导致严重个人受伤或死亡。
小心危险或不安全的操作可能导致轻微个人受伤、产品或财物损害。
注 意：对使用或维修有帮助的资料。
z如有需要，请联络您所聘用的承建商或日立分销商。
z此水冷式冷水机组是根据以下温度设计，冷水机组应在此范围内使用： 工作范围 （ ℃）最高 最低冷却水 出水温度 R22：40R407C：3722冷冻水 出水温度 20 5z此说明书为水冷式冷水机组的永久部件，应妥善保存。
【9A文】麦克维尔螺杆冷水机组维修保养手册
麦克维尔螺杆冷水机组维修保养手册目录1.麦克维尔单螺杆冷水机组日常操作流程 (3)2.触模式显示屏操作简介 (4)3.麦克维尔单螺杆冷水机组日常维护 (5)4.麦克维尔单螺杆冷水机组常见故障分析 (6)5.麦克维尔单螺杆冷水机组系统流程图 (7)6.麦克维尔单螺杆冷水机组技术参数 (8)日常开机1.启动冷冻水水泵和冷凝水泵。
2.机组显示屏必须通电24小时或压缩机油槽温度不低于40℃。
3.检查机组的排气截止阀，吸气截止阀，供液截止阀，喷液截止阀是否打开：4.点击“主画面”，点击“启动”按钮，运行（绿色）指示灯亮，机组倒计时完毕机组按顺序启动。
5.机组启动后听压缩机有无发出异常噪音。
6.当排气压力1．4Mpa或冷凝器进水温度28℃时，启动冷却塔风扇。
7.观察蒸发器出水温度显示是否正常。
日常停机1.在显示屏的“主画面”点击“停止”按钮，运行指示灯灭，机组慢慢减载直至停机。
2.停止冷凝水水泵与冷却塔风扇。
3.待蒸发器出水温度高于15℃后停止冷冻水水泵。
长期停机如长时间停机需断开主电源，当环境温度低于5℃时，必须将蒸发器与冷凝器内的水放干净，避免冻坏机组。
紧急停机当机组出现紧急故障（如压缩机噪音异常、控制线路短路等）需紧急停机时，按机组控制面板上的红色急停开关。
麦克维尔单螺杆冷水机组触摸式显示屏操作简介麦克维尔单螺杆冷水机组是单色触摸式显示屏，具有中文显示、显示亮度可调等功能使用方便、操作简单。
在使用时注意表面清洁，勿用硬物将表面划伤。
触摸式显示屏的操作1、触摸式显示屏上电后，显示屏将显示系统（英文）菜单：A、（Download）下载程序B、（Uploap）上载程序C、（CopR）拷贝程序D、（Contrast）亮度调节E、（Run）进入运行画面2、点击“Run”将显示麦克维尔单螺杆冷水机组主画面，点击“主画面”后显示：设定温度、出水温度、总能量、等待时间，在屏幕下方有三个按键分别为：启动、停止、菜单。
l设定温度：为机组冷冻水出水温度，设定范围4～12℃，通过右侧的＋/－键改变设定温度，每按键一次温度改变0．1℃。
约克YS系列螺杆式冷水机组维修技术手册
0-2172.4KpaD
0-2172.4KpaD 17.2-243.4KPaA
电气绝缘电阻
》2MΩ
》2MΩ
》2MΩ
电压范围
380V±10%
380V±10%
380V±10%
机 组 运 行 参 数
轴封包括有一个弹簧承载，十分精密的碳质环，这个一种耐高温有弹性的“0”型静力密 封环，还有一个能减少应力也很精密的搭接型密封套，整个轴封的空穴处于低压状态，来自压 缩机的润滑油经过它流向泄油系统，由于是低压与油直接冷却两者相结合所以轴封寿命长
通过压缩机滑阀的移动使压缩机阴、阳螺杆齿间容积对在齿面接触线从吸入端向排气端移 动的前一段时间内，仍与吸气口相通，并使部份气体回流到吸气腔，即滑阀减少了螺杆的有效 工作长度以达到气量调节的目的。 油分离器：
• 制冷量： • 100-675冷
吨 • 315-2375
千瓦
YS说明
压缩机：壳体采用铸铁经精密加工使转子具有最小间隙，一对用锻钢加工而成采用不对称图形 的螺旋转子相互啮合旋转，造成曲齿型空间组成的容积变化，实现对制冷剂气体的压缩。压缩 机的轴承设计完全能抗磨使能耗减少，可靠增加，四个独立的圆柱形滚柱轴承能承受径向荷载， 两个滚球轴承受轴向荷载，它们的组合能使转子各种压力保持精确定位。
下油镜1/2以上 上油镜1/2－下油镜1/2
止推轴承间隙位置
参考值＋10、－25mils
电流范围
30-105%FLA
30-105%FLA
30-105%FLA
蒸发压力显示范围
340.6-888.2(37.9-533.7)KpaD 340.6-888.2KpaD 6.9-86.2KPaA
冷凝压力显示范围
正常工作油温
螺杆式冷水机组维护与保养方法
螺杆式冷水机组维护与保养方法1.清洁过滤器：首先要定期清洁过滤器，这样可以防止灰尘、污垢等杂质进入机组，同时保证空气流通畅。
清洁过滤器的频率根据环境和使用情况而定，一般建议每月清洁一次。
2.检查制冷剂：制冷剂是冷水机组中起到制冷作用的重要组成部分。
定期检查制冷剂的压力和温度，确保在允许范围内。
如果压力过高或过低，应及时调整。
3.检查电气系统：定期检查冷水机组的电气系统，包括电线、连接器和控制面板等。
确保电源接线正常、无松动。
以及检查控制面板上的按钮、指示灯、开关是否正常运作。
4.螺杆压缩机维护：在螺杆式冷水机组中，螺杆压缩机是核心部件，需要定期进行保养和维护。
包括检查压缩机油位，添加或更换油液，检查油泵和润滑系统的运行情况。
另外，还需要检查螺杆压缩机的水冷和油冷系统，保证其正常运行。
5.检查水冷却系统：螺杆式冷水机组通常使用水冷却系统，包括冷却塔、水泵和冷却水管路等。
定期检查冷却塔的冷却效果和水泵的运行情况，保证冷却水的流通和循环畅通。
6.清洁换热器：定期清洁冷水机组的换热器，包括螺杆式换热器和冷凝器。
使用专用清洗剂或软毛刷进行清洁，去除沉积物和杂质，以保证换热效果。
7.定期保养：除了上述常规维护，还需定期对整个冷水机组进行全面保养。
包括检查和更换零部件、紧固螺丝、密封件和橡胶衬套等。
此外，还需对工作参数进行调整和校准，确保冷水机组的性能处于最佳状态。
综上所述，对螺杆式冷水机组的维护与保养来说，定期清洁过滤器、检查制冷剂、检查电气系统、螺杆压缩机维护、检查水冷却系统、清洁换热器和定期保养是必不可少的。
通过科学的维护措施，可以延长冷水机组的使用寿命，保证其正常高效运行。
LG螺杆式冷水机组的操作、保养与维修
LG螺杆式冷水机组的操作、保养与维修开机运行每次开机必须由本公司授权的专职调试人员根据协议对本设备进行调试一、开机前准备工作1、检查所有的辅助设备与未端装置，其中包括冷却水泵及循环系统、冷水泵及循环系统、空气处理设备（变风量空调机盘管等）辅助设备的要求请参考有关制造厂的使用说明2、启动冷却水泵，冷却塔风机，冷水泵，打开各水系统的水路阀门，同时检查空调系统中的冷水，冷却水是否正常循环，排尽水系统中的空气3、打开压缩机吸（排）气截止阀（开足）打开机组冷凝器的出液阀门注意：冷凝器顶部设有排空阀，仅限设备维修时用于排放制冷系统中的不凝性气体，不能随便将此阀打开4、检查制冷系统管路接头及法兰有无泄漏，应保证系统无泄漏5、检查并拧紧所有的电气接头，应保证接头紧固不松动6、检查设备的电源与机组是否一致7、查看显示屏的湿度设定值（冷水漫度）是否满足要求8、检查压缩机油槽加热器是否发热，并已通电8小时以上二、开机操作要启动机组，必须满足下列条件1、首先将控制柜的空气断路器（启动柜和控制柜）板到ON位置2、按照控制系统说明书对各设定信息进行检查，检查是否有故障报警，根椐故障报警信息及帮助信息，进行必要处理，保证安全装置及联锁装置的正常工作状态3、检查各传感器是否已安装在正确位置上4、按开机键，如压缩机保护模块动作，则进行压缩机相序及缺相及电压检查，如压缩机可启动，则启动时要立急观察低压表及高压表指针转动方向，低压表压力在压缩机启动时急剧减小，高压压力表急剧增加，反之如果表现为低压压力表上升，高压压力表减小，则立即断电、停机，进行相序检查，以免压缩机反转损坏压缩机5、如按开机后，压缩机启动正常，则根椐显示信息观察、判断机组是否运行正常三、停机操作停机时，只需按住停机键三秒以上，便可实现自动完成卸载、停机步骤。
螺杆冷水机组开机运行维护手册
螺杆冷水机组开机运行手册安全要求只有经过专门培训过的人员可以操作机组（客户可以自行决定是否安装机组操作准入装置）。
请勿覆盖和关闭任何安全装置。
比如水系统和制冷剂系统上的安全阀门。
定期检查安全阀：见“维护安全事项”。
确保有良好的通风，非特别定制产品必须解决防雨、防尘问题。
维护安全事项对机组电气和制冷部件进行操作的工作人员必须经过培训授权认可。
对机组的制冷剂回路进行维护的工作人员必须是经过培训认可的。
所有的焊接工作必须由经过培训认可的专业人员完成。
维护时必须穿戴防护用品（手套，眼镜，工作鞋和防护服）。
定期实行机组的检漏维护，一旦发现漏点，立即修理。
请勿在带电的机组上进行操作。
务必将总电源开关断开，确保机组没电的情况下，才能进行电气元件的维护操作。
注意：即使机组关闭，其电路仍带电，除非机组的主电源开关断开。
具体情况请查阅机组接线图。
贴上合适的安全标贴。
运行检查：在机组的使用过程中，必须按国家相关规定进行检查及测试。
安全装置的检查：每年检查一次机组的安全装置（高压开关）。
每年至少检查安全装置（阀门）一次，如果机组的工作环境腐蚀严重，务必提高机组安全保护装置检查的频率。
禁止试图在机器运作或内部尚有压力的情况下，移除制冷剂回路部件或装置。
确保在移除部件或打开回路之前，压力为OkPa。
因维修需要，打开制冷剂回路时应塞住所有开口。
若回路打开时间超过一天，则需要在回路内充氮气保护。
维修安全措施所有的安装部件必须由专人进行维护，以避免机组的损坏和人员的伤害。
机组一旦发现故障或泄漏必须立即进行维修处理。
由经过授权的技术人员负责及时排除机组的故障。
每次维修以后，必须检查机组的安全装置。
当机组发生泄漏或系统中的制冷剂受到污染，要使用制冷剂回收设备将系统中所有的制冷剂排出并且把制冷剂回收至制冷剂容器中。
充注制冷剂前请确认使用正确制冷剂的型号。
充注别的制冷剂而不是原始型号的制冷剂会削弱机组运行性能甚至可能会导致损坏压缩机。
不允许试图向机组管路通氧气。
水冷螺杆冷水机组使用与维保攻略!
水冷螺杆冷水机组使用与维保攻略！本手册适用于水冷螺杆式冷水机组，包括机组安装、使用、操作和维护。
有关于产品尺寸，控制柜操作界面等，请查阅各品牌厂商相关产品技术手册。
一、机组结构螺杆式水冷冷水机组，主要由半封闭双螺杆压缩机、壳管式冷凝器及满液式蒸发器、油分离器、节流机构、电气控制系统等组合而成。
(1)蒸发器：在机组运行过程中，蒸发器一直维持较低的温度和压力，以便蒸发的制冷剂气体带走流过其内部冷冻水的热量。
(2)冷凝器：在机组运行过程中，冷凝器一直维持较高的温度和压力，以便流过冷凝器的冷却水带走制冷剂中的热量。
(3)螺杆压缩机：不断将蒸发器中蒸发的制冷剂气体送至冷凝器中，维持系统的高低压差。
(4)油分离器：将随制冷剂气体排出的冷冻油分离出来直接送回压缩机，保证压缩机安全可靠运行。
(5)电控系统：采用PLC或单片机控制系统，可自动调节机组输出制冷量达到用户实际需求；可控制使用侧、热源测水泵及冷却塔风机；显示以下参数：冷冻水进出水温度、冷却水进出水温度、蒸发、冷凝压力等系统参数；可进行当前故障及历史故障记录查询。
二、制冷系统介绍水冷螺杆式冷水机组为蒸气压缩式制冷机组的一种。
其制冷原理均是通过压缩机对制冷剂蒸气施加能量，使其压力、温度提高，然后通过冷凝、节流过程，使之变为低压，低温制冷剂液体在蒸发器内蒸发为蒸汽，同时从周围环境（载冷剂，如冷水中）获取热量使载冷剂温度降低，从而达到人工制冷的目的。
由此可见，蒸汽压缩式制冷循环包括压缩、冷凝、节流、蒸发等四个必不可少的过程。
其原理分述如下：压缩过程：蒸发器中的制冷剂蒸汽被螺杆压缩机吸入后，电机通过压缩机转子对其施加能量，使制冷剂蒸汽的压力提高并进入冷凝器；与此同时，制冷剂蒸汽的温度在压缩终了时也相应提高。
冷凝过程：由压缩机来的高压、高温制冷剂蒸汽，在冷凝器中通过管内的冷却水放出热量，温度有所下降，同时在饱和压力（冷凝温度所对应的冷凝压力）下，冷凝成为液体。
这时，冷却水因从制冷剂蒸汽中摄取了热量，其温度要有所升高。
螺杆式冷水机组、中央空调维修保养方法步骤
螺杆式冷水机组、中央空调维修保养方法步骤1）换油和干燥过滤器（必须）①准备工作：检查压缩机润滑油是否预热8小时以上。
试运转前至少将机油加热器通电加温8小时，以防止启动时冷冻油发生起泡现象。
若环境温度较低时，油加热时间需相对加长。
在低温状态时启动，因润滑油粘度大，会有启动不易与压缩机加卸载不良等状况。
一般润滑油温度最低需达到23℃以上才可运转开机运行，开机，记录运行参数分析机器以前及现在存在的问题。
做好准备工作。
1：短接高低压差开关（图1）。
（最好不要调节压差开关，可直接将两根导线短接。
）在机器满载运行（100% ）时。
关闭角阀（图2）。
（特别注意冷媒回收后恢复压差开关）（角阀）图1 图2 （压差开关）2：当机器低压压力小于0.1MP时按下应急开关或关闭电源。
由于压缩机排气口处有单向阀（图1）因此制冷剂不会回流到压机，但有时单向阀可能会关闭不严，所以最好在按下应急开关的同时关闭压机排气的截止阀（图3 ）（高压截止阀）图3 （放油）图4②当上面的工作完成后，关闭总电源。
进行下面的工序1：放油，冷冻油在系统冷媒气体的压力下喷出的速度很快注意卫生不要喷溅到外面。
在放油的同时排放冷媒，打开高压力表截止阀（图4 ）2：清洗油槽和油过滤器（图5）打开油槽盖子用干燥的纱布清洗油槽纱布脏后用倒出的废冷冻油投细纱布，取出油槽内的两块磁铁清洗后再放回油槽内。
用大扳手拆开油过滤器用废油清洗。
3：更换冷媒过滤器1，冷媒过滤器滤心有3个在更换时速度要快，防止与空气接触时间过长吸附过多的水分。
2，过滤器为易拉罐包装，在运输过程中注意保护，一旦发现包装损坏既作废。
图4 油槽干燥过滤器盲管③抽真空加油根据压缩机结构最好从高压侧加油。
因为压缩机高压和低压腔并不直接连通，所以从低压加油油很难回到油槽内。
一般我们是用抽真空的方式从低压侧抽空油从高压侧把油吸入。
关于抽真空。
目的是抽出系统内的水分和空气。
当真空泵密封或老化比较严重真空度达不到要求时，那么用这样的真空泵抽空再长的时间都是没用的）关于真空破坏。
螺杆冷水机组维修保养手册
螺杆冷水机组维修保养手册水机组技术参数 (8)日常开机1. 启动冷冻水水泵和冷凝水泵。
2. 机组显示屏必须通电24小时或压缩机油槽温度不低于40℃。
3. 检查机组的排气截止阀，吸气截止阀，供液截止阀，喷液截止阀是否打开：4. 点击“主画面”，点击“启动”按钮，运行（绿色）指示灯亮，机组倒计时完毕机组按顺序启动。
5. 机组启动后听压缩机有无发出异常噪音。
6. 当排气压力1．4Mpa或冷凝器进水温度28℃时，启动冷却塔风扇。
7. 观察蒸发器出水温度显示是否正常。
日常停机1. 在显示屏的“主画面”点击“停止”按钮，运行指示灯灭，机组慢慢减载直至停机。
2. 停止冷凝水水泵与冷却塔风扇。
3. 待蒸发器出水温度高于15℃后停止冷冻水水泵。
长期停机如长时间停机需断开主电源，当环境温度低于5℃时，必须将蒸发器与冷凝器内的水放干净，避免冻坏机组。
紧急停机当机组出现紧急故障（如压缩机噪音异常、控制线路短路等）需紧急停机时，按机组控制面板上的红色急停开关。
螺杆冷水机组触摸式显示屏操作简介螺杆冷水机组是单色触摸式显示屏，具有中文显示、显示亮度可调等功能使用方便、操作简单。
在使用时注意表面清洁，勿用硬物将表面划伤。
触摸式显示屏的操作1、触摸式显示屏上电后，显示屏将显示系统（英文）菜单：A、（Download）下载程序B、（Uploap）上载程序C、（Copy）拷贝程序D、（Contrast）亮度调节E、（Run）进入运行画面2、点击“Run”将显示螺杆冷水机组主画面，点击“主画面”后显示：设定温度、出水温度、总能量、等待时间，在屏幕下方有三个按键分别为：启动、停止、菜单。
l 设定温度：为机组冷冻水出水温度，设定范围4～12℃，通过右侧的＋/－键改变设定温度，每按键一次温度改变0．1℃。
l 出水温度：所测实际冷冻水出水温度。
l 总能量：机组运行时的总能量。
l 等待时间：按下启动键后显示离压缩机启动的倒计时间。
压缩机启动后将显示0。
螺杆式冷水机组运行维护保养计划书
螺杆式冷水机组运行维护保养计划书螺杆式冷水（热泵）机组的运行维护保养计划书一、维护保养的必要性长时间运行后，螺杆式冷水（热泵）机组的制冷主机的散热片、制冷剂系统、冷冻冷却水循环系统以及末端设备的风系统都会出现积灰、机械磨损、水垢、锈蚀和细菌等问题。
这些问题会导致冷水机组的制冷能力下降，运行可靠性降低，运行能耗提高，使用寿命缩短。
因此，为了提高机组的制冷能力，保证机组长期正常运行，延长其使用寿命，节约能源，降低运行成本，组织维护保养显得尤为必要。
二、电气控制部分的维护保养项目内容。
1.用抹布、软毛刷清洁电气控制盘外内表面浮灰，线路、各类接线端子灰尘和脏污。
2.检查电气控制柜内有无导线头、小金属导体。
应及时清除，避免造成短路事故。
3.检查各类接线端子、螺丝紧固情况，是否有松动脱落现象。
4.检查控制柜内线路是否存在老化、烧蚀严重现象，是则及时更换处理。
5.检查线路、电气元器件的符号标记。
缺失、错误的及时更正和增添。
6.检查控制柜盘面的工作、报警指示灯，电压、电流指示仪表是否正常，不正常及时校正或更换。
7.检查各类操作按钮开闭是否灵活，否则给予维修或调换。
8.检测控制线路的绝缘状况，用500v兆欧表测试不低于2兆欧。
三、冷水（热泵）机组的维护保养项目内容。
1.检查压缩机主电源电压，确保三相平衡、+10%内。
2.检测压缩机电机的绝缘性能，不低于2MΏ。
3.检查机组各安全保护装置设定值是否在正常范围内，否则，予以校准。
4.检查高低压表、压差开关等仪表显示是否正常，否则维修或更换。
5.日常开、停机组要严格遵守操作规程。
6.检查系统中的制冷剂的量，并予以调整。
7.检查压缩机的电加热器是否正常，若达不到油温（40~65℃）要求，及时更换。
8.检查油压、油位是否在正常范围，油压差~，油位1/2~2/3处。
必要时补充冷冻机油。
9.通过视液镜观察油质，必要时更换冷冻油。
10.检查冷水机组运行时有无异常声响、震动。
11.测试压缩机的排气温度、吸气温度。
开利30HXY HXC螺杆冷水机组开机、运行维护手册
30HXY/HXC螺杆冷水机组名义制冷量335-1392kWwww.zhulong.com开机运行维护手册2003 年11 月版上海一冷开利空调设备有限公司SHANGHAI YILENG CARRIER AIR-CONDITIONING EQUIP. CO., LTD.30HXY/HXC 开机运行维护手册上海一冷开利空调设备有限公司目录目录1. 介绍 (1)1.1 安装安全要求 (1)1.2 维护安全措施 (1)1.3 维修安全措施 (2)1.4 电气安全要求 (2)2. 预检 (3)2.1 设备进场的检验 (3)2.2 机组的搬运和就位 (3)2.2.1 机组的搬运 (3)2.2.2 机组的就位 (3)3.3.1外形尺寸安装间隙 (4)30HXY110A (4)3.230HXC130A-200A (5)3.330HXC250A-300A (6)3.430HXC350A-400A (7)4.吊装指导 (8)5.技术规格 (9)5.1机组技术参数 (9)5.2机组制冷剂和润滑油参数 (10)6.应用数据 (10)6.1机组运行范围 (10)6.2最小冷水流量 (11)6.3最大冷水流量 (11)6.4变流量蒸发器 (12)6.5系统最小水容量 (12)6.6冷水流量范围T/H (13)6.7冷却水流量范围T/H (13)6.8蒸发器压降图 (14)6.9冷凝器压降图 (15)30HXY/HXC 开机运行维护手册上海一冷开利空调设备有限公司7.7.1电气注意问题 (16)允许环境 (16)7.2电源 (16)7.3电压不平衡% (16)7.4电缆截面积 (17)7.5现场控制接线 (17)8.管路连接 (18)8.1管路设计安装注意事项 (18)8.2典型的水接管图 (18)8.3流量控制 (19)8.3.1 蒸发器流量开关和冷水水泵联锁 (19)8.3.2 冷凝器流量开关 (19)8.4 换热器水室的拆卸 (20)8.5 防冻保护 (20)8.6 主从联动操作 (20)9. 系统主要组件和运行数据 (22)9.1 双螺杆压缩机 (22)9.1.1 油过滤器 (22)9.1.2 制冷工质 (22)9.1.3 润滑油 (22)9.1.4 供油电磁阀 (22)9.1.5 制冷剂滤网 (22)9.1.6 能量调节装置 (22)9.2 蒸发器 (22)9.3 冷凝器和油分离器 (22)9.4 电子膨胀阀 (23)9.5 经济器 (23)9.6 油泵 (23)9.7 电机冷却电磁阀 (23)10. 维护 (23)10.1 制冷剂充注 (23)10.2 制冷剂充注量不足的判断 (24)10.3 添加润滑油 (24)10.4 主油过滤器的更换 (25)10.5 油过滤器更换周期 (25)10.6 油过滤器更换步骤 (25)10.7 压缩机反向保护控制维修人员用 (25)10.8 电子膨胀阀故障排除过程 (25)10.9 安全阀 (26)10.10 压缩机轴承维护 (26)10.11 检查压缩机转子 (26)10.12 检查传热管 (26)10.12.1 蒸发器 (26)10.12.2 冷凝器 (26)控制系统PRO-DIALOG PLUS 操作部分 (27)11. 一般描述 (27)11.1 概述 (27)11.2 缩写 (27)12. 硬件描述 (28)12.1 概述 (28)12.2 电路板 (29)12.2.1 主电路板 (29)12.2.2 副电路板 (29)12.2.3 用户面板 (29)12.2.4 电路板之间的联接 (29)12.2.5 副电路板地址 (29)12.2.6 电路板供电 (30)12.2.7 电路板上的发光二极管 (30)12.3 控制功能 (30)12.3.1 电子膨胀阀EXV 控制 (30)12.3.2 背压控制选项 (31)12.3.3 冷水泵 (31)12.3.4 冷却水泵 (31)12.3.5 压力变送器 (31)12.3.6 温度传感器 (31)12.4 用户接线端子联接 (32)13. PRO-DIALOG PLUS 的设定 (34)13.1 用户界面板特点 (34)13.2 运行状态 (37)13.2.1 描述 (37)13.2.2 在本地模式下停车 (37)13.2.3 开机和更改运行模式 (37)13.3.1 选择菜单 (38)13.3.2 选择菜单选项 (38)13.3.3 修改参数的值/访问下级菜单 (39)13.3.4 扩充显示 (40)13.4 菜单树型结构 (41)13.4.1 信息菜单的描述 (43)13.4.2 温度菜单的描述[2] (44)13.4.3 压力菜单的描述[2] (45)13.4.4 设定点菜单[2] (45)13.4.5 输入菜单的描述 (46)13.4.6 输出/测试菜单的描述 (47)13.4.7 配置菜单的描述 (49)13.4.8 报警菜单的描述 (55)13.4.9 报警记录菜单描述 (55)13.4.10 运行时间菜单描述 (56)14. PRO-DIALOG PLUS 操作方法 (57)14.1 启/停控制 (57)14.2 制热/制冷选择 (57)14.3 冷水泵控制 (58)14.4 冷却水泵控制 (58)14.5 冷水泵控制连锁触点 (58)14.6 蒸发器加热器控制适用于风冷机组 (59)14.7 控制点 (59)14.7.1 当前设定点 (59)14.7.2 节能修正 (59)14.8 能量限制 (59)14.9 制冷量控制 (60)14.10 定义主回路 (60)14.11 回路上载顺序 (60)14.12 压缩机启动顺序 (61)14.13 电子膨胀阀的控制 (61)14.14 电机冷却电磁阀控制 (61)14.15 风冷机组的背压控制 (61)14.16 水冷机组的背压控制 (61)14.17 背压设定点的选择 (61)14.18 高压卸载功能 (61)14.19 过电流卸载功能 (62)14.21 主/从机组连接 (62)15. 故障诊断 (63)15.1 概述 (63)15.2 显示报警资料 (63)15.3 报警的复位 (63)15.4 报警代码 (65)附录一HFC134A 饱和压力下的温度和压力 (72)附录二现场安装调查表 (74)附录三用户现场运行数据记录表 (76)本公司保留对此说明书有关内容进行修改而不预先通知用户的权利30HXY/HXC 开机运行维护手册上海一冷开利空调设备有限公司1. 介绍在启动30HXY/HXC 机组前所有涉及现场安装开机运行和维护的人员应当仔细阅读本操作说明书明确安装现场的工作参数30HXY/HXC 机组的设计充分考虑了安装开机运行和维修的便利只要在设计条件许可的工况下运行,机组就能够提供安全和可靠的服务若忽视一些安装中的特殊因素诸如运行压力电气元件电压及机组自身的安装位置那么机组设备的安装启动和维修将会变得十分危险本操作说明书按照机组正常启动和运行的顺序进行编排在所有的操作过程中必须阅读并理解且遵循所有的产品安装维修手册中给出的指示和介绍包括机组设备和散件上的标贴说明及其它的安全规定1.1 安装安全要求机组运抵现场安装开机之前必须首先进行损伤检查查看制冷剂回路是否完好尤其是所有的组件和管路是否有损伤痕迹如曾受碰撞如果无法确定请进行检漏并向制造单位核实机组未被损坏一旦发现损坏请即通知运输单位机组没有完全就位时请勿拆除包装和底盘本机组可以使用铲车搬运请从机组正确的位置和方向进行搬运本机组还可以使用缆绳吊装但只允许使用机组上标明的吊装位置进行吊装吊装时请使用合适的缆绳严格按照机组图纸和吊装说明只有严格遵守上述说明才能保证安装的安全否则可能造成人员的伤害和机组损坏请勿覆盖和关闭任何安全装置如水系统和制冷剂系统上的阀门开机前请再次确认机组的阀门已正确的安装了确保制冷剂不会由安全阀泄漏到建筑物内泄放阀的出口必须朝着室外制冷剂聚集在密闭的空间内会置换出氧使人窒息或发生爆炸因此必须保持良好的通风环境吸入高浓度的制冷剂蒸汽对人体有害会导致心律不齐神志不清甚至死亡它比空气重会减少人体对氧气的吸入量对眼睛和皮肤也有刺激性1.2 维护安全措施对电气和制冷组件进行操作的工作人员必须经过培训授权认可对机组的制冷剂回路进行维修的必须是经过培训认可的工作人员他必须熟悉机组的安装所有的焊接工作必须由经过认可的专业人员完成定期施行机组检漏维护一旦发现漏点立即修理绝不允许在带电的机组上进行维修操作只有把控制柜里的总回路空气开关断开切断机组总的供电以后才能进行电气元件的维修操作机组维修的间隙也必须确保机组上所有回路不带电注意● 即便压缩机电机的电源断开回路仍可能带电除非把机组或回路的空气开关断开详细情况请参考电气接线图和机组标签● 机组的所有保护装置至少一年检查一次如果工作环境腐蚀严重那么就要提高检查的频率.30HXY/HXC 开机运行维护手册上海一冷开利空调设备有限公司1.3 维修安全措施所有的安装部件必须由专人进行维护以避免机组的损坏和人员的伤害机组一旦发生故障或渗漏必须立即进行维修处理由经过授权的技术人员负责及时排除机组的故障每次维修以后必须检查机组的安全装置一旦出现泄漏应放出回路内所有的制冷剂修补检测的漏点然后根据铭牌上标明的制冷剂量充注足量的R134a 制冷剂机组上有些部件可以隔离开来如果这些部件发生泄漏可以不用把回路内的制冷剂全部放出参考10.1制冷剂充注只能在液体管内充注液体制冷剂充注制冷剂前请确认制冷剂的型号充注HFC134a 以外的制冷剂会使机组发生故障甚至使压缩机报废压缩机用合成酯类油润滑不要试图向机组管路通氧气氧气会和油脂发生剧烈的反应不要使机组运行压力超过规定的最大工作压力不要用空气进行机组检漏只允许使用制冷剂或者干燥的氮气不要电焊切割或火焰切割任何制冷剂回路和制冷元件除非机组内不含任何的气态或液态的制冷剂制冷剂接触明火会产生有毒的气体必须为机组提供相应的保护措施一旦有火情可以方便的拿到灭火器为了避免制冷剂液体溅在皮肤或眼睛内请使用防护眼镜请及时用肥皂和水冲洗溅在皮肤上的制冷剂如果有液态制冷剂进入眼睛请立刻用水反复冲洗眼睛并去医院诊疗不要用明火或蒸汽加热制冷剂容器否则将产生过分的高压十分危险如果要加热制冷剂只能使用温水不要再次使用或试图充满废旧的容器这是相当危险的当容器是空的放出剩余气体排除余压把这样的容器移到指定的地方不要烧毁它们当机组处于一定压力下或正在运行中时不要试图移去任何接头封盖等等在对任何打开后可能与大气相通的阀门进行操作前必须确定机组内无压力当阀体内发现有腐蚀或杂质灰尘污物结垢等或者有阀体机械结构损坏情况时不要试图修理或重新标定任何安全装置如果需要请立即更换它们不要串联或反接安全阀注意● 请不要在有制冷剂的管路上行走管路会破裂喷射出制冷剂伤及人身● 不要攀爬机组应使用安全的平台或搭手架● 当使用机械设备起重机等等来起吊或移动零部件时即便部件是较轻的使用这些设备也应小心因为也存在滑落或失去平衡的危险● 只能更换由本公司提供的开利标准件请参考随机附带的备品备件清单.● 在未得到任何有效的许可前不要在含有工业盐水的水室上开孔或进行排放● 在水回路上进行安装过滤器水泵流量开关前请关闭进出水阀门排空机组水回路● 在水室未被完全排空前请不要松开水室螺栓● 定期检查各种阀接头管路是否有腐蚀堵塞泄漏或损坏1.4 电气安全要求只有经过专业考核的人员才允许操作使用电气元件需特别指出的是在进行电控柜内任何操作之前所有联接至机组的电源必须先切断可以通过断开主回路分断器来切断主电源供电注意● 触电危险即使当主电源被切断或主回路分断器被断开机组上的某些电气元件仍可能带电因为它们由独立的电源供电● 灼伤危险电流会导致电气元件暂时或长时间发热所以当触及动力线电缆控制电缆电30HXY/HXC 开机运行维护手册上海一冷开利空调设备有限公司缆套管接线盒盖及电机外壳时请务必小心● 即使当机组关机只要供电回路分断器闭合动力线电缆仍然带电详情参考接线原理图应采用相关安全操作方法● 该机组使用并发射电磁信号测试表明它符合所有现行的电磁兼容标准● 如果需要对电路板进行处理应该佩带防静电手套以防止电路元件暴露于过强电压之下只有当要把电路板安装到电控柜中时才将其从防静电袋中取出2. 预检2.1 设备进场的检验检查机组是否完好无损如果发现损坏或包装不完整请立即通知运输公司请确认收到的机组与贵公司订购的相符比较订购的型号与铭牌数据是否一致确认订购的现场安装的所有附件已收到完整并且未受损坏不要把30HXY/HXC 机组露天搁置否则机组传感器的控制设备和电器模块可能因此而损坏2.2 机组的搬运和就位2.2.1 机组的搬运见1.1安装安全要求2.2.2 机组的就位请务必参考3外形尺寸安装间隙以确保所有的连接和维修操作都有足够的空间请参考由供货方提供的图纸以确认机组的重心安装孔和吊装点的位置注意● 只允许使用机组上标明的吊装位置进行吊装● 现场有足够的载重量以安装机组或者至少有适当的紧固措施● 机组应安装于平面上两边轴向偏差最大是5mm● 机组上方必须有合适的空间以保持空气流动和电器元件的通风● 在机组的正确的安装位置上应有足够数量的支撑点● 安装现场不得有水患的影响● 抬高机组前请检查所有的包装已安全的固定在机组上抬放机组千万要小心倾斜机组和磕磕碰碰都可能造成机组的损坏以及影响机组的运行● 禁止推压撬动机组的控制柜机组底座是机组上唯一的承重部件30HXY/HXC 开机运行维护手册上海一冷开利空调设备有限公司3. 外形尺寸安装间隙3.1 30HXY110A联接方式见图密封圈端盖卡瓣接管图A蒸发器冷凝器维修空间拔管长度(左右尺寸可互换)水进口水出口电源提示设计安装时请参考随机附带的安装尺寸图联接方式请见图A回路B回路A密封圈端盖卡瓣接管图A蒸发器冷凝器维修空间拔管长度(左右尺寸可互换)水进口水出口电源提示设计安装时请参考随机附带的安装尺寸图联接方式请见图A回路B 回路A密封圈端盖卡瓣接管蒸发器冷凝器维修空间拔管长度(左右尺寸可互换)水进口水出口电源提示设计安装时请参考随机附带的安装尺寸图3.4 30HXC350A-400A回路B 回路A密封圈卡瓣接管蒸发器冷凝器维修空间拔管长度(左右尺寸可互换)水进口水出口电源提示设计安装时请参考随机附带的安装尺寸图30HXY/HXC开机 运行维护手册 上海一冷开利空调设备有限公司4. 吊装指导备注:● 以上图纸仅作示意用,请参考随机附带的相关图纸● 所有的吊装定位完毕以后 建议重新油漆擦碰掉的机组表面30HXY/HXC 开机 运行维护手册 上海一冷开利空调设备有限公司量5. 技术规格5.1 30HXY/HXC 机组技术参数● 采用 JB/T 4329-1997 标准的名义工况● 以上技术规格基于冷水 冷却水水侧污垢系数 0.086m2 /kW ● 机组水侧标准设计压力为 1.0MPa 如需更高水侧承压机组 请与开利公司联系● 30HXC250A~400A 标准启动方式为直接启动 星-三角启动方式*为可选配置5.2 机组制冷剂和润滑油参数开利零件号PP 47-32警告一30HXY/HXC 机组只能使用HFC-134a 工质请不要在本机组中使用任何其它类型的工质,以免造成不必要的损害警告二30HXY/HXC 机组只能使用本公司特定的润滑油千万不要在本机组中使用任何其它类以免造成不必要的损害冷凝器进水温度20***40冷凝器出水温度2545机组运行的环境温度640备注* 对低于6.8工况的应用要求请与开利公司联系使用电子选型软件进行选择** 对低于4工况的应用要求要求为机组配备防冻液*** 开机时冷却水进水温度不得低于15满负荷运行时冷却水进水温度不得低于20不然需要用水阀进行冷凝压力控制冷凝器进水温度注释1. 蒸发器冷凝器进出水温差=513蒸发器出水温度2. 满负荷启动时冷却水进水温度低于20必须用一个三通阀保持一定的冷凝压力3. 最大冷却水出水温度50满负荷4. 对于蒸发器出水温度<+4同时>-6应订购低温型机组软件配置与标准机组不同A 标准机组满负荷运行范围B 标准机组部分负荷运行范围C 机组采用三通阀调节背压水水热泵运行范围6.2 最小冷水流量最小冷水流量见下面的示意图一旦机组蒸发器水流量很小那么可以通过补水管补充水流量补水必须保证蒸发器的进出水温差大于 2.8蒸发器补水6.3 最大冷水流量机组最大冷水流量由蒸发器内的最大可允许的压降所限制如果设计流量超过机组允许的最大值有两种可行的方法1. 选择非标的单流程的蒸发器使蒸发器能够通过较大的流量2. 如下图所示旁通蒸发器使蒸发器流量减小从而获得较高的温差蒸发器旁通只有在使用流量比规定流量大许多的情况下才考虑使用因为使用旁通回路将使蒸发器冷水出口的温度比使用的冷水温度低而蒸发器冷水出口温度过低既不经济又不安全6.4机组允许适度水流量的变化温度要做到这一点最小水流量必须大于后文列出的最小许可流量于10%系统最小水容量应按照工艺工况计算6.5水循环的最小容量由下列公式给出=Cap kWCap 额定运行工况下系统额定制冷量kW通常有必要加一个折流水箱以达到所需要的容量水箱内置折流板以保证充分的混合水或盐水具体参见下列实例坏好坏好6.6 冷水流量范围T/h机组型号 最小*最大**30HXY 110A 27 10730HXC 130A 30 120 30HXC 165A 34 136 30HXC 200A 42 165 30HXC 250A-300A 66 264 30HXC 350A-400A83330备注*基于水流速为 0.9(m/s)** 基于水流速为 3.6(m/s)* 0.9(m/s) 闭式回路的水流速为0.3**1.30HXY 110A 蒸发器水流速7.不涉及 l/s2. 不涉及 8. 不涉及3. 不涉及 9.30HXC250A -300A4. 30HXC 130A 10. 不涉及5. 30HXC 165A 11. 30HXC 350A -400A6.30HXC 200A压降 P a6.8 蒸发器压降图30HXY/HXC 开机运行维护手册上海一冷开利空调设备有限公司6.9 冷凝器压降图aP降压冷凝器水流速l/s1. 30HXY 110A 5. 不涉及2. 30HXC 130A 6. 30HXC 250A -300A3. 30HXC 165A 7. 30HXC 350A -400A4. 30HXC 200A注释虚线代表该流量只允许用于闭式回路30HXY/HXC开机 运行维护手册 上海一冷开利空调设备有限公司7. 电气注意问题7.1 允许环境30HXY/HXC 机组标准运行环境如下所述● 室外温度 +5到+40● 湿度范围 在40 50% 相对湿度 在 20 90% 相对湿度● 海拔2000m ● 安 装 室内安装 ● 电源频率 502Hz● 电压 360 伏到 400 伏7.2 电源电源必须符合机组的铭牌上的标定值 电压必须在给定的电气数据范围内 警告:不正常或不平衡电压会导致机组报警 如果机组电压的 3 相不平衡超过 2% 或电流的 不平衡超过 10% 请立即和你当地的电力部门联系 并且保证机组处于停机状态7.3 电压不平衡%100 偏离平衡电压的最大值电压平均值 例如电源为 380V-3ph-50Hz 各相电压测量如下 AB=386 BC=379 AC=374V 平均电压=386+379+374/3=1139/3=379.7 380 计算偏离平衡电压 380V 的最大值AB =386-380=6 BC =380-379=1CA =380-374=6偏离平衡电压 380V 的最大值是 6V 最大偏离平衡电压百分比为100 6/380=1.58%该值小于允许值 2% 因此是可以的30HXY/HXC 开机运行维护手册上海一冷开利空调设备有限公司7.4 电缆截面积电缆线的尺寸由安装人员负责结合现场的电气状况进行选择开利公司仅提出下列建议以作参考电缆线尺寸选择完毕以后使用认可的接线图进行接线安装人员必须确保接线方便应对现场的任何必要的修改作出详细的说明注意● 零线禁止直接接在机组上至少应安装一个转换器● 机组不提供电流超载保护下表列出了30HXY/HXC 机组现场安装所需的电缆线的数量和规格计算结果基于机组运行于最大电流的工况下见5.1 30HXY/HXC 机组技术参数计算结果基于电缆外包PVC 或XLPE 绝缘层内为铜芯或铝芯电缆最大工作温度为40 电缆长度按照5%电压降给出重要提示在连接主电源电缆之前一定要检查各相顺序m1 2401 95 1 2401 1202 1201 1852 1502 1501 2401 1502 185 2 1201 1202 150 2 951 1502 185 2 1201 951 150 1 951 951 185 1 1201 1852 185 2 120 2 2407.5 现场控制接线参考本手册和随机附带接线图用户可以对下列控制功能进行现场接线● 冷水泵联锁强制性要求● 远程开停控制开/关● 冷却水流量开关现场安装开利不提供● 远程冷热模式切换● 能量限制外部开关● 远程双设定点切换● 回路警报报告● 冷水泵控制● 冷却水泵控制● 远程设定点节能修正0-10V 直流8. 管路连接机组进水出水管路连接的尺寸和位置可以参见随机附带的外形尺寸图水管路不能向冷凝器和蒸发器传递任何轴向的或径向的力同时也不会把任何振动传递到管路和建筑物上冷水冷却水必须经过适当的过滤处理管路中还应安装控制装置排空阀和防腐装置设计水管路时可向有关专家咨询或查找相关的资料文献8.1 管路设计安装注意事项水循环系统设计应尽量简洁避免弯头过多直管路尽量在不同平面上下列是一些管路连接的注意事项● 注意冷凝器和蒸发器的进出水口位置以防连接错误● 应在水循环系统的所有最高点上安装手动的或自动的放气阀● 使用膨胀水箱保持系统的压力同时安装安全阀● 在冷水冷却水进/出口上应安装温度计和压力表● 所有局部弯头的底部应安装排水阀以使整个系统的水被排空● 在机组与用户水管连接处的冷水冷却水的管路上安装截止阀● 安装弹性接头以减少对管路的振动● 管路泄漏测试完成后给管路包上保温层以减少热损失和避免凝露● 保温材料外还须包上一层防潮材料● 水系统的杂质会造成热交换器的结垢,在水泵之前应装有过滤器.滤芯网眼尺寸应至少有1.2mm(详见下图)8.2 典型的水接管图2.转动电位计直至绿色 LED 灯亮 绿色 LED 灯离黄色 LED 灯越远 定 防止流量和温度的波动 调节越可靠 保持负荷稳 3.电位计调节完毕 贴上标签 防止无关人员的更改 控制箱内用户端子 34 和 35 用于冷水水泵联锁1 控制阀2 放气阀3 蒸发器流量开关4 弹性接头5 热交换器6 压力表 7温包 8 排水阀 9 缓冲水箱 10 过滤器滤网尺寸 1.2mm=20 目 11 膨胀水箱 12 截止阀8.3 流量控制8.3.1 蒸发器流量开关和冷水水泵联锁重要提示 在 30HXY/HXC 机组上 流量开关必须通电且与冷水水泵保持联锁 否则由此造 成的任何损失 开利不承担任何责任当冷水流量不足时 流量开关动作使机组停机 该开关由开利提供 需要现场安装在蒸发器的进水管路上 如果需要对流量开关进行调节 过程如下1.开启机组 使其流量稳定预先设定的流量黄色 LED 灯亮 大约 20 秒后 开始有输出量开启延时时间设定电位传感器一组 LED 灯 * 红灯 机组未调节 * 黄灯 产生输出量 *绿灯 机组已调节8.3.2 冷凝器流量开关 推荐采用冷凝器流量开关 开利公司不随机组提供此零件 此零件必须按照接线图进行现场 安装www.zh8.4 换热器水室的拆卸蒸发器和冷凝器都是壳管式结构 可移去水室端盖对传热管进行清洁 在安装水室端盖时先用较小的力矩拧上两侧螺栓 再按一定的顺序拧上其余的螺栓 参见下图所示 提示先从水室上移去工厂所配给的水室接管 再将水管焊接其上 小心移去水室接管 不要破坏水温传 感器和保温材料 以免造成损害 拧上水室端盖螺栓的顺序见下图第一步拧 1 2 3 4 第二步拧 5 67 8 第三步拧 9 10 11 12 用力务必均匀8.5 防冻保护当机组所处的地方的气温可能达到 0以下时 建议增加防冻结措施 以保护机组的运行 如果机组在冬天停止运行 也没有采取防冻结措施 那么必须把蒸发器和室外水管内的水排空 否则 因冻结而导致机组损坏 开利公司将不承担任何责任 重要提示 根据当地的气候条件 给机组冷水回路增添足够浓度的乙二醇溶液,以保证机组能运行在比当地最低温度还要 低 10的气候条件如果机组不在冬季运行 建议把水管路中的水排空 而且最好在热交换器中加入乙二 醇溶液以作为预防措施 在下一个运行季节到来时 重新灌充水 在安装上述辅助设备时安装人员必须遵守相关的技术规范 特别是注意机组的流量 范围 参见6.6冷水流量范围 T/h 6.7冷却水流量范围 T/h8.6 主从联动操作如果主从系统控制的是进水温度 则不需要增加额外的温度传感器30HXY/HXC 缺省出厂配 置是控制出水温度如果控制机组出水温度 需要在公共管路上增加两个温度传感器。
水冷螺杆机维护保养说明
水冷螺杆机维护保养说明机组一般维护一、循环水处理机组首次使用的循环水会沾染水系统的不洁物，因而在使用一段时间之后应对系统中的循环水进行处理。
另外，在机组正常运行过程中系统本身存在腐蚀、循环水在凉水塔上作热交换时，也会吸入空气中的粉尘，所有这些因素都会使水变脏，影响机组制冷效率，故此应定期处理循环水。
机组蒸发器。
冷凝器上均有排污口，可以将机组中的污水排净。
二、热交换器检修工作表面受污染，就会降低热交换效率、增加液体阻力、工作表面受污染的因素有：1）机械杂质、润滑油、水分及空气等进入制冷系统。
2）水垢、金属锈蚀等。
在检修前，首先把所需检修的设备与管路系统隔断，将需修复的容器中的制冷剂抽净。
污垢大多积聚于有介质通过的管子内表面和容积底部，常用的除垢方法有：1）吹除、利用干燥空气或氮气进行吹污，吹污压力：0.6-0.7MPa2）手工清除化学清洗有很多种方法、现仅举常用的盐酸溶液清洗法。
配置的盐酸溶液浓度在5%-8%范围内，其配置步骤如下：a 准备70℃的温水10kg；b 取31%浓度的盐酸0.8kg，缓慢倒入温水内搅拌均匀（福尔马林），放入搅匀（溶液呈桔红色）。
如要求配制盐酸溶液的量教多，可按上述重量比进行配制，但仍需搅均匀，同时要注意先后次序，并防止灼伤事故发生。
三、管路及阀件检修1、管路的检修定期检修时，因为制冷系统中的管路经过长时间工作后被污染，这样会增加流体阻力，甚至会堵塞流体的循环。
此时应拆下清洗。
此外，还应仔细检查管路系统的密封性。
泄露主要发生在各部分的螺纹和法兰连接、密封垫等处。
例如，螺纹连接容易使喇叭口损坏、损坏需重新打喇叭口。
法兰连接泄漏的主要原因是结合面不平整，密封垫没有压平及螺栓松紧不均匀等。
2、机组充氟注意：综合判断机组是否为正常运转，制冷剂不足的情况，应先查明泄漏部位并修补确认不再泄漏如有不凝气体混入时，应先抽真空，再实施加氟操作。
步骤：1）关闭压缩机排气阀、冷凝器供液阀，喷液阀隔离冷凝器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
螺杆冷水机组维修保养手册
水机组技术参数 (8)
日常开机
1. 启动冷冻水水泵和冷凝水泵。
2. 机组显示屏必须通电24小时或压缩机油槽温度不低于40℃。
3. 检查机组的排气截止阀，吸气截止阀，供液截止阀，喷液截止阀是否打开：
4. 点击“主画面”，点击“启动”按钮，运行（绿色）指示灯亮，机组倒计时完毕机组按顺序启动。
5. 机组启动后听压缩机有无发出异常噪音。
6. 当排气压力1．4Mpa或冷凝器进水温度28℃时，启动冷却塔风扇。
7. 观察蒸发器出水温度显示是否正常。
日常停机
1. 在显示屏的“主画面”点击“停止”按钮，运行指示灯灭，机组慢慢减载直至停机。
2. 停止冷凝水水泵与冷却塔风扇。
3. 待蒸发器出水温度高于15℃后停止冷冻水水泵。
长期停机
如长时间停机需断开主电源，当环境温度低于5℃时，必须将蒸发器与冷凝器内的水放干净，
避免冻坏机组。
紧急停机
当机组出现紧急故障（如压缩机噪音异常、控制线路短路等）需紧急停机时，
按机组控制面板上的红色急停开关。
螺杆冷水机组触摸式显示屏操作简介
螺杆冷水机组是单色触摸式显示屏，具有中文显示、显示亮度可调等功能使用方便、
操作简单。
在使用时注意表面清洁，勿用硬物将表面划伤。
触摸式显示屏的操作
1、触摸式显示屏上电后，显示屏将显示系统（英文）菜单：
A、（Download）下载程序
B、（Uploap）上载程序
C、（Copy）拷贝程序
D、（Contrast）亮度调节
E、（Run）进入运行画面
2、点击“Run”将显示螺杆冷水机组主画面，点击“主画面”后显示：设定温度、出水温度、总能量、等待时间，在屏幕下方有三个按键分别为：启动、停止、菜单。
l 设定温度：为机组冷冻水出水温度，设定范围4～12℃，通过右侧的＋/－键改变设定温度，每按键一次温度改变0．1℃。
l 出水温度：所测实际冷冻水出水温度。
l 总能量：机组运行时的总能量。
l 等待时间：按下启动键后显示离压缩机启动的倒计时间。
压缩机启动后将显示0。
l 启动：按下此按钮机组进入开机程序，此时面板的绿灯亮，启动变为运行显示，当等待时间倒计时为0，机组按启动优先顺序启动。
l 停止：在按下此按钮后，绿灯熄灭，机组进入停机程序。
机组将按先开后停顺序减载直至停机。
l 菜单：切换画面到菜单组画面。
菜单组画面有六个子菜单如下：
1、温度显示：将显示机组的设定出水温度、实际出水温度、实际出水温度与设定温度差值。
2、压力显示：将显示压缩机的排气压力、吸气压力。
3、参数设置：将显示机组的高、低压压力报警设置；增减载温差；压缩机启动顺序；压缩机测试；显示屏的亮度调整。
4、机组状态：将显示压缩机的运行时间；压缩机的各自能量；机组的总能量。
5、报警表：将显示机组的报警记录。
6、回主画面：
螺杆冷水机组日常维护
为保证机组的正常运行，应定期对机组进行维护，必要时进行调维护内容如下：。
