物理试验要求及数据表格
(完整版)初中物理实验报告单完整版
年级：八年级姓名：日期：地点：物理实验室实验名称：探究平■面镜成像的特点一、实验目的观察平■面镜成像的情况，找出成像的特点。
二、实验仪器和器材.同样大小的蜡烛一对，平■板玻璃一块，方座支架(或玻璃板支架)，白纸一张，三角板一对，刻度尺一把。
三、实验原理：光的反射规律四、实验步骤或内容：(1) 检查器材。
(2) 在桌上铺上白纸，在白纸上竖直的放上平■板玻璃，在纸上记录玻璃板的位置。
(3) 把点燃的蜡烛放在玻璃板前。
(4) 移动未点燃的蜡烛，在玻璃板后让它跟点燃的蜡烛的像重合。
(5) 观察两根蜡烛的位置、像与物的大小并记录。
(6) 移动点燃的蜡烛，重复实验步骤(4)、(5)两次。
(6)找出平■面镜成像的特点及像的位置跟物体和平■面镜的位置的关系。
(7) 整理器材、摆放整齐。
五、实验记录与结论(1) _______________________________________ 半面镜成像的大小与物体的大小___________________________________________________ S O ________________ 。
(2) ________________________________________________ 像到平面镜的距离与物体到平面镜的距离____________________________________________ SO ______________年级：八年级姓名：日期：11、15 地点：物理实验室实验名称：探究凸透镜成像的特点一、实验目的探究凸透镜成放大和缩小实像的条件。
二、实验仪器和器材.光具座，标明焦距的凸透镜，光屏，蜡烛，火柴，废物缸。
三、实验原理：凸透镜成像的规律四、实验步骤或内容：(1) 检查器材，了解凸透镜焦距，并记录。
(2) 把凸透镜、光屏安装在光具座上，位置基本正确。
将点燃的蜡烛，安装在光具座上，通过调节，使透镜、光屏和烛焰中心大致在同一高度。
初中物理 四个电学实验实验报告和评分表,探究串并联电路中电流和电压的规律,电阻的测量
《探究串联电路中电流的规律》实验报告学校：姓名：实验目的：探究串联电路中的电流规律。
实验器材：电源、电流表、三个小灯泡（其中至少两个规格不同）、开关、导线若干实验电路图：实验步骤：1、检查实验器材。
2、设计实验电路，画出测量A点电流的电路图。
3、按照电路图连接实物电路，检查电路连接是否正确，若没有问题，方可闭合开关，使两个灯泡均发光，记录A点电流。
4、将电流表分别串联在电路中的B点、C点，并分别记录测量的电流值。
5、换上另外两个规格不同的小灯泡，重复实验一次。
6、整理器材。
实验数据记录表格：实验结论：澧县2021年学生实验操作考核评分表实验名称：探究串联电路中电流的规律学校：姓名：第轮号总分：监考老师：《探究并联电路中电流的规律》实验报告学校： 姓名：实验目的：探究并联电路中干路电流与各支路电流的关系。
实验器材：电源、电流表、三个小灯泡（其中至少两个规格不同）、开关、导线若干。
实验电路图：实验步骤： 1、检查实验器材。
2、设计实验电路，画出测量A 点电流的电路图。
3、按照电路图连接实物电路，检查电路连接是否正确，若没有问题，方可闭合开关，使两个灯泡均发光，记录A 点电流。
4、将电流表分别串联在电路中的B 点、C 点，并分别记录测量的电流值。
5、换上另外两个规格不同的小灯泡，重复实验一次。
6、整理器材。
实验数据记录表格：实验结论： 。
澧县2021年学生实验操作考核评分表实验名称：探究并联电路电流的规律学校：姓名：第轮号总分：监考老师：《探究串联电路中电压的规律》实验报告实验目的：探究串联电路两端的总电压和各部分电路两端电压的关系。
实验器材：电源、电压表、三个小灯泡（其中至少两个规格不同）、开关、导线若干。
实验步骤：1、检查实验器材。
2、设计实验电路，画出测量A、B两点间电压的电路图。
3、按照电路图连接实物电路，检查电路连接是否正确，若没有问题，方可闭合开关，使两个灯泡均发光，记录A、B两点间的电压。
大学物理实验 数据处理和实验基本要求
有一个反映准确程度的极限误差指标，习惯上称之为仪器
误差，用来 仪表示。这个指标在仪器说明书中都有明确的
说明。
第五节 测量结果的不确定度
对一个量进行测量后，应给出测量结果，并要对测 量结果的可靠性作出评价。
近年来，引入了不确定度这一概念来评价测量结果的 可靠程度。
系统误差按产生原因的不同可分为: 原因可知，有规律
（1）仪器误差
（2） 方法误差
（4）环境 条件误差
注意：
依靠多次重复测量一般不能发现系统误差的存在。
（3）个人误差
2、随机误差
15
相同的实验条件下
系统误差产生的因素
每次测量结果可能都不一样， 测量误差或大或小、或正或负， 完全是随机的
次数足够多
/94
所以
lim
n
A
A0
结论
可以用有限次数重复测量的算术平均值 A作为真值 A0
的最佳估计值。
由于平均值只是最接近真值但不是真值，因此， 误差也是无法得到的。在实际测量的数据处理中，用偏 差来估算每次测量对真值的偏差。偏差的定义为
i Ai A
4.有限次测量的标准偏差
(i 1,2, , n)
可以证明，当测量次数为有限时，可以用标准偏
1．不确定度的基本概念 测量结果的不确定度也称实验不确定度，简称为不确
定度，是对被测量的真值所处量值范围的评定。 不确定度给出了在被测量的平均值附近的一个范围，
真值以一定的概率落在此范围中。 不确定度越小，标志着测量结果与真值的误差可能值
越小；不确定度越大，标志着测量结果与真值的误差可能值越
2．不确定度分量的分类及其性质 按照“国际计量局实验不确定度的规定建议书”
物理实验要求及数据表格实验05示波器
实验空气热机Array专业___________________学号___________________姓名___________________一、预习要点1.掌握热机原理及循环过程；在写预习报告的原理部分时，要结合视频讲解与教材及网上自行查找的资料，抓住重点：（1）写出空气热机（斯特林热机）的热循环原理（或画图解释）；（2）至少列举出一个除卡诺循环外，其它类型热机的热力学循环过程；2.认真观看视频中对于三台仪器功能的介绍，熟悉实验操作流程；熟悉不同实验内容的线路连接与热源功率及力矩计的调节；3.记录实验数据时需要画图，请备好铅笔、直尺和橡皮；4.在课前写好预习报告，上课时务必将预习报告和原始数据表格一并带来，否则扣分。
二、实验注意事项1.热机汽缸等部位为玻璃制造，容易损坏，请谨慎操作。
2.加热端在工作时及停止加热后1小时内均处于高温状态，请小心操作，以免烫伤。
3.热机在没有运转的状态下，严禁长时间大功率加热；若热机运转过程中因各种原因停止转动，必须用手拨动飞轮帮助其重新运转或停止加热，否则会损坏仪器。
4.当热机转速超过15 n/s（会伴随发出间断蜂鸣声），此时应立刻停止飞轮运转，将电加热器电源输出断开（调低），停止加热。
5.飞轮在运转时，应谨慎操作，避免被飞轮边沿割伤。
6.记录测量数据前须保证已基本达到热平衡，避免出现较大误差。
等待热机稳定读数的时间一般在5~10分钟左右。
7.在读取仪表上所显示的数据时，数字有跳跃现象，可能出现读数上的偏差，除采用多次测量减小误差外，同组人之间应分工合理，眼明手快。
8.在读力矩的时候，力矩计可能会摇摆，这时可以用手轻托力矩计底部，缓慢放手后可以稳定力矩计；如还有轻微摇摆，读取中间值。
9.根据示波器所显示的P-V图估计其面积时，一定要合理堆砌，仔细斟酌，减小偏差。
三、数据处理要求1.以ΔT/ T1为横坐标，nA/ΔT为纵坐标，在坐标纸上作出nA/ΔT与ΔT/ T1的关系图，以此来验证卡诺定理。
初中物理实验记录表格

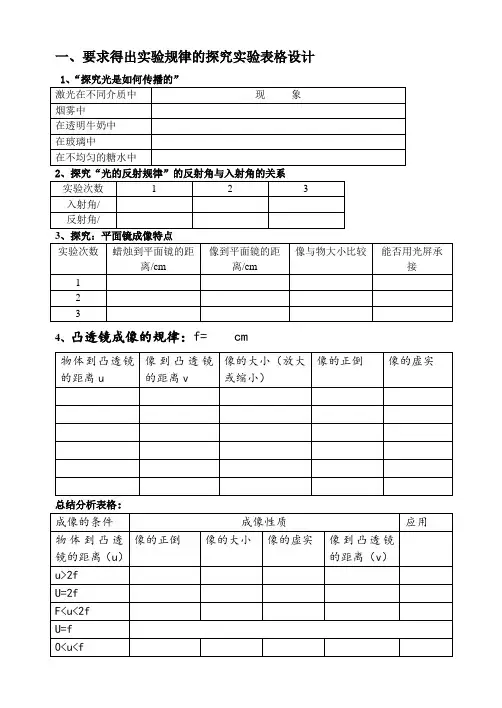

一、要求得出实验规律的探究实验表格设计
4、凸透镜成像的规律：f= cm
总结分析表格：
或
二、要求作图象的探究实验表格（两个或两个以上物理量关系）
14、探究：固体熔化时温度的变化规律
探究电流与电阻关系:U= V
17、探究：同种物质的质量和体积的关系
质量m/g 体积V/cm3质量/体积m/V ( g/cm3) 铝块1
铝块2
铝块3
铝块4
铝块5
铝块6
18、探究：重力大小跟什么因素有关？
质量m/g
重力G/N
三、测量物理量的探究实验表格设计
18、探究：影响滑轮组机械效率的因素
实验装置
钩码总重力G/N
钩码上升高度
h/m
有用功W
有用
/J
拉力F/N
拉力移动距离
s/m
总功W
总
/J
机械效率η
19、探究；测量盐水和形状不规则塑料块的密度
烧杯和盐水的总质量m总/g 烧杯和剩余盐
水的总质量m余
/g
量筒中盐水的
质量m盐水/g
量筒中盐水的
体积V盐水/cm3
盐水的密度ρ/
（g/cm3）
20、测量石块的密度。
初中物理实验报告单
(3)实验结论：
归纳出杠杆的平衡条件：动力乘以动力臂等于阻力乘以阻力臂。
实验结论:斜面的机械效率与斜面倾斜程度有关。
初中物理实验报告单
年级：九年级姓名：日期：９、２６地点：物理实验室
实验名称：探究串联电路电流的特点。
一、实验目的
练习使用电流表，探究串联电路不同位置电流的关系。
二、实验仪器和器材．
2节干电池（或学生电源），电流表（0-0.6A、0-3A)），2个小灯泡（额定电压不同），开关，导线若干。
结论：并联电路中各支路两端电压等于电源电
压。
年级：九年级姓名：日期：地点：物理实验室
实验名称：探究通过导体的电流与电阻的关系
一、实验目的
探究电阻的电流与电阻的关系。
二、实验仪器和器材．
电压表(0-3V、0-15V)，电流表(0-0.6A、0-3A)，定值电阻三个（5Ω、10Ω、15Ω），开关，导线若干，2节干电池（或学生电源），滑动变阻器（10Ω）。
预接电路（按实验电路图连接好电路，待用）
三、实验原理：．
实验结论：小灯泡的额定功率等于小灯泡的额定电压与额定电流
的乘积
结论：相同的电磁铁，通过的电流越大，它的磁性就越强。
大学物理实验数据处理和实验基本要求
图Ⅱ-2 随机误差的正态分布曲 线 图中横坐标为误差，纵坐标为误 差的概率密度分布函数。
随机误差具有的性质： －－绝对值小的误差出现的概率大，绝对值大的误差出现的概率小。
(1)单峰－性－大小相等、符号相反的误差出现的概率相等。 －－绝对值非常大的正、负误差出现的概率趋近于零 。 －－当测量次数趋近于无限多时，由于正负误差互相抵消，各误差的代数和趋近于零。
测量误差x
3. 测量列的平均值 用测量列A1, A2, An表示对物理量进行次测量所得的测量值，那么每次测量的误差为：
将以上各式相加得： 由此可得：
x1 A1 A0 x2 A2 A0
xn An A0
n
n
xi Ai nA0
i 1
i 1
A0
1 n
n i 1
Ai
1 n
n i 1
xi
1. 伽利略把实验和逻辑引入物理学,使物理学最终成为一门科学。 2. 经典物理学规律是从实验事实中总结出来的。 3. 近代物理学是从实验事实与经典物理学的矛盾中发展起来的。
Galileo Galilei 1564～1642
以诺贝尔物理学奖为例：
• 80%以上的诺贝尔物理学奖给了实验物理学家。 20%的奖中很多是实验和理论物理学家分享的。 • 实验成果可以很快得奖，而理论成果要经过至少两个实验的检验。 • 1956李政道（1926年11月24日－） 、杨振宁（1922年10月1日－）提出弱相互作用中宇称不守恒，同年，
i Ai A (i 1,2, , n)
4.有限次测量的标准偏差
可以证明，当测量次数为有限时，可以用标准偏差S作为标准误差的最佳估计值。S 的计算公式 为
S
1 n 1
n i1
(完整版)初中物理实验报告单完整版
实验结论:斜面的机械效率与斜面倾斜程度有关。
初中物理实验报告单1年级：九年级姓名：日期：９、２４地点：物理实验室实验名称：连接串联电路一、实验目的会连接简单的串联电路。
二、实验仪器和器材．两只小灯泡，一个开关，两节干电池（或学生电源），导线若干条。
三、实验原理：四、实验步骤或内容：1.检查器材，观察开关是否断开。
2.正确连接电路元件组成串联电路。
3.改变开关位置，观察并记录开关在电路中的作用。
4.整理器材。
5.分析填写实验结论。
五、实验记录与结论1.记录数据2.串联电路里，开关的控制效果与开关位置无关。
（选填：有关或无关）初中物理实验报告单2年级：九年级姓名：日期：９、２４地点：物理实验室实验名称：连接并联电路一、实验目的：会连接简单的并联电路。
二、实验仪器和器材．2只小灯泡，3个开关，2节干电池（或学生电源），导线若干。
三、实验原理：四、实验步骤或内容：．1.检查器材。
2.根据电路图（如图所示），连接成并联电路。
3.断开和闭合开关S，观察它控制电路的情况。
并记录实验现象。
4.闭合开关S后，只断开开关S1，观察它控制电路的情况，并记录实验现象。
5.闭合开关S后，只断开开关S2，观察它控制电路的情况，并记录实验现象。
6.断开开关S，拆除电路，并整理实验器材。
五、实验记录与结论.在连通的并联电路里，干路开关S所控制的用电器是全部（①L2、、②L1、③全部用电器）。
在连通的并联电路里，支路开关S1所控制的用电器是(①L1 (①L1和L2、、②L1、、③L2) 。
在连通的并联电路里，支路开关S2所控制的用电器是、③L2 (①L1和L2、、②L1、、③L2) 。
初中物理实验报告单3年级：九年级姓名：日期：９、２６地点：物理实验室实验名称：探究串联电路电流的特点。
一、实验目的练习使用电流表，探究串联电路不同位置电流的关系。
二、实验仪器和器材．2节干电池（或学生电源），电流表（0-0.6A、0-3A)），2个小灯泡（额定电压不同），开关，导线若干。
物理实验要求及数据表格_实验10牛顿环
福建农林大学 物理实验要求及原始数据表格1实验10 牛顿环专业___________________ 学号___________________ 姓名___________________ 一、预习要点1. 读数显微镜的结构和用法；2. 等厚干涉实验的原理，平凸透镜曲率半径计算公式。
二、实验内容1. 置牛顿环装置于显微镜工作台上，调测微鼓轮使镜筒位于标尺中部（约25mm 左右处），牛顿环装置中心接触点（肉眼可见一暗斑）对准镜筒中央。
2. 钠光灯发出的光线射到镜筒下方与水平约45°角的半反镜上，经反射垂直入射到牛顿环装置上；略微转动半反镜（可全方位转动即上、下、左、右）使光线入射牛顿环装置，这时从显微镜中观察到一片均匀明亮的钠黄光。
3. 调节目镜调焦，使视场中的十字叉丝清晰；调节目镜放大倍数。
4. 转动镜筒调焦手轮至见到最清晰的牛顿环干涉图像。
5. 移动牛顿环装置，使十字叉丝对准牛顿环中心暗斑的中心，旋转测微鼓轮，使镜筒向牛顿环某方向（如向右）移动，用十字叉丝切准各暗环，并数出级数。
数到中心暗斑的右端第34暗环，将测微鼓轮反转回到第30暗环开始测量，记录右端第30环读数，再用十字叉丝对准右第28、26······暗环，每隔2环记下读数到右端第12暗环[注意记录表格内填写的位置]，再使十字叉丝回到牛顿环中心暗斑，核对该中心是否0=k 。
经过中心后继续向左运行，记录牛顿环左端12、14······30暗环位置读数。
重复测一遍，但是从牛顿环的左30暗环测到右30暗环。
三、实验注意事项1. 测量时测微鼓轮只能单方向转动，否则有空程差引入；不能数错环数，把k 级当作k+1级读数；2. 钠光灯点燃后通常要过十几分钟才能正常发光，使用时一经点燃不要轻易灭，也不要在点燃时移动、撞击，钠光灯关闭后，必须稍等片刻才能重新打开。
初中物理实验记录表格模板
一、要求得出实验规律的探究实验表格设计
4、凸透镜成像的规律：f= cm
总结分析表格：
10、压力作用效果跟什么因素有关？
11、探究：浮力大小等于什么？
二、要求作图象的探究实验表格（两个或两个以上物理量关系）
温度/℃
16、探究；电流跟电压的关系: R= Ω
电压U/v
电流I/A
探究电流与电阻关系:U= V
电阻R /Ω
电流I/A
17、探究：同种物质的质量和体积的关系
质量m/g 体积V/cm3质量/体积m/V ( g/cm3) 铝块1
铝块2
铝块3
铝块4
铝块5
铝块6
18、探究：重力大小跟什么因素有关？
质量m/g
重力G/N
三、测量物理量的探究实验表格设计
18、探究：影响滑轮组机械效率的因素
实验装置
钩码总重力G/N
钩码上升高度
h/m
/J
有用功W
有用
拉力F/N
拉力移动距离
19、探究；测量盐水和形状不规则塑料块的密度。
物理实验要求及数据表格单缝衍射
实验8 单缝衍射专业___________________ 学号___________________ 姓名___________________ 一、预习要点1. 夫琅禾费单缝衍射现象的衍射图样是什么样子？2. 示波器的如何使用？二、实验内容观察夫琅禾费单缝衍射现象，测量单缝夫琅禾费衍射的相对光强分布及衍射角。
三、实验注意事项1. 注意保护好组合光栅片；不能用眼睛直视激光器；2. 组合光栅片与CCD 光强仪之间的距离Z 应尽满足远场条件（2Z a λ?，a 为缝宽）；四、原始数据记录表格组号________ 同组人姓名____________________ 成绩__________ 教师签字_______________示波器X 方向上1格等于CCD 线阵面X 方向的距离为=⨯=小格数一个完整的周期占有的mmb 011.02592五、数据处理要求（表格在背面）根据实验数据，算出各级明纹和暗纹的衍射角和相对光强，与理论值相比较，做出误差分析。
六、思考题1. 高级次暗纹与较低级次暗纹的Y 读数相差较大是什么原因？正方向与负方向暗纹的Y 读数相差较大是什么原因？并说明各自的解决方法？2. 采集到曲线“削顶”是何原因造成？如果测得的衍射图形不对称是什么原因？说明其解决方法。
七、数据处理注意事项1. 数据处理中，X ∆、Y 的值=左右两边数值的平均值；2. 光强Y 左边的值=空间位置Y 左边的值-一级，二级，三级暗纹Y 值的平均值；（右边同理）；3. θ0YI I Y=各级光强值相对光强中央明纹光强；注意：各级暗纹的相对光强值为零；4.nm 650=λ，mm a 12.0=附：数据处理表格（注意表格中只填写结果，具体的计算步骤需写在实验报告纸上；）。
(完整版)初中物理实验报告单完整版
实验结论:斜面的机械效率与斜面倾斜程度有关。
初中物理实验报告单1年级：九年级姓名：日期：９、２４地点：物理实验室实验名称：连接串联电路一、实验目的会连接简单的串联电路。
二、实验仪器和器材．两只小灯泡，一个开关，两节干电池（或学生电源），导线若干条。
三、实验原理：四、实验步骤或内容：1.检查器材，观察开关是否断开。
2.正确连接电路元件组成串联电路。
3.改变开关位置，观察并记录开关在电路中的作用。
4.整理器材。
5.分析填写实验结论。
五、实验记录与结论1.记录数据2.串联电路里，开关的控制效果与开关位置无关。
（选填：有关或无关）初中物理实验报告单2年级：九年级姓名：日期：９、２４地点：物理实验室实验名称：连接并联电路一、实验目的：会连接简单的并联电路。
二、实验仪器和器材．2只小灯泡，3个开关，2节干电池（或学生电源），导线若干。
三、实验原理：四、实验步骤或内容：．1.检查器材。
2.根据电路图（如图所示），连接成并联电路。
3.断开和闭合开关S，观察它控制电路的情况。
并记录实验现象。
4.闭合开关S后，只断开开关S1，观察它控制电路的情况，并记录实验现象。
5.闭合开关S后，只断开开关S2，观察它控制电路的情况，并记录实验现象。
6.断开开关S，拆除电路，并整理实验器材。
五、实验记录与结论.在连通的并联电路里，干路开关S所控制的用电器是全部（①L2、、②L1、③全部用电器）。
在连通的并联电路里，支路开关S1所控制的用电器是(①L1 (①L1和L2、、②L1、、③L2) 。
在连通的并联电路里，支路开关S2所控制的用电器是、③L2 (①L1和L2、、②L1、、③L2) 。
初中物理实验报告单3年级：九年级姓名：日期：９、２６地点：物理实验室实验名称：探究串联电路电流的特点。
一、实验目的练习使用电流表，探究串联电路不同位置电流的关系。
二、实验仪器和器材．2节干电池（或学生电源），电流表（0-0.6A、0-3A)），2个小灯泡（额定电压不同），开关，导线若干。
物理实验长度测量数据处理计算公式表格模板
仪器误差： 0.02 5 50.00 29.44 47.40 20.02 6 49.98 29.48 47.38 19.96
mm
〖_N^-〗
49.96 29.47 47.38 19.98
〖按照U〗_N=√(U_NA^2+U_NB^2 )=√(δ_N^2+∆_仪^2 )分别计算各个直接测量的不确定度
得到： H= D= 49.96 29.47
表3：仪器选择及体积测量 物理量 量具 测量值
长a 宽b 高c
米尺 216.5 游标卡尺 29.22 螺旋测微计 2.982
0.5 0.02 0.005 mm3
如219.0±0.5mm 填零点修正后数值
体积计算公式：V=abc= 1.886E+04
相对不确定度U Vr
ua u u b c 0.47% a b c
相对不确定度最多取2位有效数字
Uv=Uvr.V= V=V
9.E+01 Uv=
mm3
例如：V=（1.989±0.009）X10 mm
4
3
结果用科学计数法表示
±
考指导书中的计算式。
〗
δ_N
0.04 0.02 0.03 0.02
各个直接测量的不确定度
mm mmຫໍສະໝຸດ δ时，须写出计算表达式，下同
〗
δ_N
0.001 0.002
注意：E表示科学计数法，如 1.23E+03表示 1.23 10
3
正式报告中不能出现1.23E+03这种形式，否则视为错误。 不确定度取一位有效数字，测量值末位与不确定度对齐 表格仅供格式参考，仍需同学自行各种结果。各个量的计算方法请参考指导书中的计算式。 如有问题请与老师联系 表1 游标卡尺测量圆筒体积 单位：mm 次数 H（高） D（外直径） h（深） d（内直径） 1 50.02 29.48 47.40 20.00 2 49.92 29.46 47.32 20.00 3 49.92 29.50 47.36 19.94 4 49.94 29.44 47.42 19.98
大学物理实验15示波器的使用数据表格与数据处理
大学物理实验
实验15 示波器的使用
数据表格及数据处理方法（参考内容）
1、观察和描绘未知信号源电压波形
表一
波形图
扫描
时间
TIME/DIV
周
期数
2、观察低频信号发生器输出波形
表2
低频
信号频率波形图
扫描
时间
TIME/
DIV
周
期数
60HZ
2ms
3
T
600HZ
3
T
6KHZ
20us
3
T
3、观察李萨如图形及测量电信号频率 表3
李萨如图形
m/n
F X (Hz) F y(Hz)
测量电信号频率的数据处理及有关公式
（1） 计算Fy 1及Fy 1的不确定度，写出Fy 1的结果表达式： 根据公式y x m
F F n
，求出Fy 1。
计算Fy 1
的不确定
度11Fy Fx m u u n =
=（m ∆=示值
11%1%?Fx ⨯=⨯=）
相对不确定度111
100%Fy Fy y u E F =
⨯
Fy 1的结果表达式111y y y F F F u =± （P=） （2）、（3）、（4）同理可计算出2y F 、3y F 、4y F ，并写出结果表达式。
若波形不稳定,调节电平旋钮使之稳定.将扫描速率(sec/div)旋钮改为cm,再观察示。
物理实验(一)数据表格示例
五、数据记录：组号：；姓名1、二极管的正向特性2、二极管的反向特性五、电表改装数据记录：组号：；姓名1、待改装表的电阻Rg =2、将量程为Ig =1mA,毫安表的量程扩大为I＝10mA的实验数据原电流表量程：Ig =___ _ mA 改装后量程：I=____ mAR =___ __Ω理论分流电阻：Rs=__ ___Ω实际分流电阻：S校对改装电流的数据：3、将毫安表的扩大电压表的数据原电流表量程：Ig =___ _ mA 改装后量程：U =___ _ VR=____ _Ω理论分压电阻：Rm=___ __Ω实际分压电阻：m 校对改装电压的数据：4、改装欧姆表的数据：中值电阻：；工作电压按下表给定的Rx值标定表面刻度：五、示波器图形与数据记录：组号：；姓名1、观察频率为1KHz的正弦波、方波、三角波，要求将一个周期的波形分别画在准备好的坐标绘图纸上,对应记录示波器的扫描时间。
扫描周期（正弦波），扫描周期（方波），扫描周期（三角波），2、将1/2、2和正弦波形画在坐标纸上，并记录示波器扫描时间：扫描周期（1/2个），扫描周期（2个），3、画出频率比为1：1、2：1和1：2的李萨如图形并记录相应的信号频率：（1：1）：f x= ，（2：1）f x = ，（1：2个）f x= ，f y= f y = , f y = ,4、测量信号的有效电压：灵敏度：/div，信号所占格数：div，六、数据处理：计算信号的有效值：五、杨氏模量数据记录：组号： ；姓名１、金属丝长度: L = 钢卷尺仪器误差：光杠杆与标尺的距离：D =光杠杆常数：b = 卡尺的仪器误差： 砝码质量: 360g/1个砝码 ; 砝码质量误差: 1g/ 1个砝码 标尺的仪器误差：2、千分尺的零值误差： 千分尺的仪器误差：3、钢丝长度变化记录151r r l -= ， 262r r l -=， 373r r l -=， 484r r l -=。
《大学物理实验》实验数据记录和处理报告-力学参考模板
孝感学院《大学物理实验》实验数据记录和处理报告日期：2011 年月日天气：__________ 实验室：___________姓名：__________________ 学号：__________ 院系专业：___________ 指导教师：________【实验题目】实验1 用米尺、游标尺、螺旋测径器、读数显微镜测量长度【实验内容和实验数据记录】1．用米尺测量AB间的距离。
2．用游标尺测量铁杯的含铁体积。
表1 用米尺测A、B两点间距离表2 用游标尺测量铁杯的含铁体积3．用螺旋测径器测小钢球的体积。
4．用读数显微器测量挡光片AC、BD 两条边之间的距离。
D ______ mm表3 用螺旋测径器测小钢球的体积表4 用读数显微器测量挡光片AC、BD 两条边之间的距离（单位：mm）实验数据教师核查签字（未签字数据无效）：______________【实验数据处理】1．用米尺测量AB 间的距离测量值 __________iX X n==∑A 类不确定度__________A X u S === B 类不确定度_________B u ∆==用方和根求总不确定度__________X u == 测量结果X X =±___________________X u = 2．用游标尺测量铁杯的含铁体积①外圆柱体积_______________D =,_______________H =2____________________________4V D H π==不确定度___________________________V u V ==____________________VV u u V V=⋅= ②内圆柱体积_______________h =,_______________h =,_____________________v =③杯子含铜体积 ______________________________V V v =-=杯______________________________u ==杯测量结果V V =±_______________V u =3．用螺旋测径器测小钢球的体积(不确定度公式的推导及个计算要求实验者自己完成)4．用读数显微器测量挡光片AC 、 BD 两条边之间的距离测量结果AC AC X X =±____________________AC u =BD BD X X =±____________________BD u =孝感学院《大学物理实验》实验数据记录和处理报告日期： 2011 年 月 日 天气：__________ 实 验 室：___________姓名：__________________ 学号：__________ 院系专业：___________ 指导教师：________【实验题目】实验2 随机（偶然）误差的统计分布【实验内容和实验数据记录】测量单摆周期，重复测量120~200次。
物理实验要求及数据表格实验01长度测量
专业___________________学号___________________姓名___________________一、预习要点1.认真观看视频，掌握米尺、游标卡尺和螺旋测微器的量程、分度值和仪器误差，以及各自的使用方法和读数规范；2.注意游标卡尺和螺旋测微器的零点误差及实际值计算；3.注意比重瓶的使用方法；4.掌握比重瓶法测量不规则形状物体密度的原理；5.在课前写好预习报告，上课时务必将预习报告和原始数据表格一并带来，否则扣分。
二、实验内容1.用游标卡尺测量圆筒的外径、内径、筒长各3次，填入表1；2.用螺旋测微器测量小钢球的直径4次，填入表2；3.测量不规则形状物体的密度时各待测物的质量，填入表3，并计算此物体密度的平均值；测量顺序如下：在比重瓶中装满水的质量m水→不规则形状物体的质量m物→不规则形状物体、水和比重瓶的总质量m总（测量完毕后清洗、吹干）4.测量液体的密度时各待测物的质量，填入表4，并计算此液体密度的平均值；测量顺序如下：干燥的空的比重瓶的质量m瓶→在比重瓶中装满待测液体的质量m液→倒出待测液体，清洗比重瓶→在比重瓶中装满水的质量m水（测量完毕后清洗、吹干）三、实验注意事项1.游标卡尺和螺旋测微器均要读取零点误差，零点误差有正负之分，待测量的实际值= 测量读数－零点误差；2.使用游标卡尺测量时，测量值为分度值的整数倍；测量圆筒外径时，外卡爪与圆筒侧边线相垂直测量；测内径时，应用内卡爪伸入筒内；测量筒长时，可用外卡爪夹住两底面，也可使用测条，但使用外卡爪测量则更为准确；读数时，固定螺钉要锁紧，以免滑动，用后放入仪器盒时，固定螺钉要松开；3.使用螺旋测微器测量时，旋转棘轮缓慢推动螺旋杆前进，从而夹住物体，以听到棘轮“嗒嗒嗒”三声为准，切忌夹得过紧，以免造成形变影响测量结果；测量结束，钳口间应留一空隙，再放入仪器盒内；4.每测量一种待测物的质量前，都应对电子天平进行清零/去皮；5.必须将测量物体净重时所用的小玻璃珠全部放入比重瓶，不得漏掉任何一粒；6.比重瓶瓶塞与瓶口是经研磨而相配的，不可“张冠李戴”；7.往比重瓶中注入液体时，应使用量杯将液体沿倾斜瓶壁缓缓倒入，以免产生气泡；8.称量比重瓶中装满某种液体的质量时，应使瓶外表面清洁干燥，毛细管中液面与瓶塞上表面平齐；并注意此时应使手指捏在瓶口位置，不可握住瓶身，以免瓶内液体温度发生变化；9.比重瓶和不规则形状物体使用完毕后电吹风吹干。
大一物理实验模板之分光计测量三棱镜顶角
参考报告分光计测量三棱镜顶角一、实验目的：1、了解分光计的结构和各个组成部分的作用；2、学习分光计调节的要求和调节方法；3、测量三棱镜顶角；二、仪器与用具：1、分光计：（型号：JJY-Π型, 编号：99056400），最小刻度1'；2、钠灯：（型号：GY-5, 编号：20020072）；3、三棱镜棱角:60º±5′（材料：重火石玻璃，nD= 1.6475）；4、双面反射镜，变压器(6.3V/220V)三、预习报告：1、实验原理（力求简要）：（1）分光计调整总要求：望远镜和平行光管的光轴共线并与分光计中心轴垂直。
分要求：有三个如下：〈1〉望远镜调焦到无穷远（接收平行光）、其光轴与分光计中心轴垂直调整方法：①对望远镜的目镜进行调焦，从望远镜中能清晰看到分划板十字准线②对望远镜的物镜进行调焦，用“自准直法”进行，从望远镜中能清晰看到绿“+”字像、且无视差。
③分别从望远镜看到从小镜两反射面反射回来的两绿“+”字反射像，均与分光板的调整用线（分划板上方的十字叉线）重合。
④在望远镜能接收平行光的基础上，根据反射定律，应用“各半调节法”进行调整。
〈2〉载物台垂直仪器主轴调整方法：将双面镜旋转90°，同时旋转载物台90°，调节一个螺丝，分别从望远镜看到从双面镜两反射面反射回来的两绿“+”字反射像，均与分光板的调整用线（分划板上方的十字叉线）重合。
〈3〉平行光管出射平行光；调整方法：从望远镜里看到平行光管狭缝清晰像呈现在分划板上且无视差。
望远镜对准平行光管（注意：这一步及后面操作绝对不能动望远镜的仰角调节螺丝以及物镜和目镜的焦距），从望远镜观察平行光管狭缝的像，调节平行光管透镜的焦距，使从望远镜清晰看到狭缝的像（一条明亮的细线）呈现在分划板上为止。
这时望远镜接收到的是平行光，也就是说，平行光管出射的是平行光。
〈4〉平行光管光轴与望远镜光轴共线并与分光计中心轴垂直调整方法：望远镜看狭缝像与分光板竖直准线重合，狭缝像转90o后又能与中心水平准线重合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
福建农林大学物理实验要求及原始数据表格
实验用电流场模拟静电场
专业___________________学号___________________姓名___________________
一、预习要点
1.了解静电场的和电场线的基本特点，电位线与电场线的关系；
2.了解模拟法测绘静电场的原理与方法；
3.在模拟静电场时，对模拟电极和模拟介质各有什么要求。
二、实验内容、步骤及注意事项
做此实验要自备画图白纸或坐标纸。
用GVZ-3型静电场描绘实验仪模拟静电场。
从实验测量来讲，测定电位比测定场强容易实现，所以可先测绘等位线，然后根据电场线与等位线正交的原理，画出电场线。
这样就可由等位线的间距确定电场线的疏密和指向，将抽象的电场形象的反映出来。
1.描绘带电长直同轴圆柱面的等势面及电场线
(1)按要求连接好电路，检查无误后接通电源；
(2)将坐标纸固定在静电场描迹仪上层载纸扳并用磁条压好，探针的下针放入电极内，上针放在坐标纸上准备打孔；（实验前，先用压纸磁条固定好所用白字或坐标纸，然后用同步探针定好电极位置，并用铅笔描绘出电极形式）
(3)将电源输出电压调整为10.00V，再将输出与测量开关转到测量端；
(4)将探针的下针对准内电极中心，上针在坐标纸上打孔；以该点为中心等角度地做八条辐射线，用探针沿着八条辐射线从里向外移动找到电势分别为 6.00V、5.00V、4.00V、3.00V、2.00V、1.00V的点并打孔；
(5)取下坐标纸，用直尺测出r a和r b的值及各等势点的半径记入表中；
(6)描画出带电长直同轴圆柱面的等势线及电场线。
（参考讲义）
2.描绘平行输出线的等势面及电场线
(1)同样方法测绘平行输出线的等势面簇，输出电压仍然调整为10.00V ；
(2)用探针分别找到电势为8.00V、6.50V、5.00V、3.50V、2.00V点并打孔，同一电势值在两电极之间至少找八个点；
(3)描画出平行输出线的等势线及电场线。
（参考讲义）
3.描绘一个劈尖电极和一个条形电极形成的静电场分布（方法与上面类似）
三、思考题
1.根据测绘所得等位线和电力线分布，分析哪些地方场强较强，哪些地方场强较弱？
2.为什么要用模拟法描绘静电场？为什么用电势而不用电场强度来测绘静电场？
3.从实验结果能否说明电极的电导率远大于导电介质的电导率？如不满足这条件会出现什么现
象？
1
福建农林大学 物理实验要求及原始数据表格
2
四、原始数据记录表格
组号________ 同组人姓名____________________ 成绩__________ 教师签字_______________
表1 ________c m a r =，
________cm b r =
表2
说明：
(1) 由式 ln
ln b
r a b a
r r U U r r = 计算 r U 对应的半径理论值r ；（10V a U =）
(2) 数据保留三位有效数字。
