温度在线监测装置
2024年在线监测装置为配电网安全运行保驾护航
2024年在线监测装置为配电网安全运行保驾护航2024年，随着科技的不断发展和配电网的逐渐智能化，在线监测装置将成为保障配电网安全运行的重要设备之一。
本文将从在线监测装置的定义、功能、应用、优势和未来发展等方面展开阐述，旨在揭示在线监测装置为配电网安全运行保驾护航的重要性。
一、在线监测装置的定义和功能在线监测装置是一种能够对配电网进行实时监测和数据采集的设备。
其通过传感器、数据采集器、通信模块等组成，可以对电气设备的运行状态、负载情况、温度变化、电流电压波形等信息进行采集和分析，帮助运维人员及时了解到潜在问题，进而采取措施避免事故的发生。
在线监测装置的功能主要有以下几个方面：1. 实时监测电气设备运行状态：在线监测装置可以通过传感器采集电气设备的运行数据，如电流、电压、温度、湿度等，实时监测电气设备的运行状态，发现潜在的故障隐患。
2. 数据采集和记录：在线监测装置可以采集、存储历史数据，并通过数据分析，提供数据趋势分析、故障分类和统计等功能，为运维人员提供决策依据。
3. 预警和告警功能：在线监测装置可以通过监测电气设备的运行状态，及时发出预警和告警信号，提醒运维人员注意设备的异常状态，减少事故的发生。
4. 运行分析和维护优化：通过对采集的数据进行分析和比对，运维人员可以了解设备的运行负荷情况，发现不合理的运行模式，并对设备进行维护优化，提高配电网的运行效率。
二、在线监测装置在配电网中的应用在线监测装置的应用包括以下几个方面：1. 变电站设备监测：变电站是配电网的重要组成部分，通过在变电站的关键设备上安装在线监测装置，可以实时监测设备的运行状态，为及时发现故障并进行维修提供依据。
2. 配电设备监测：在线监测装置可以用于监测配电线路、配电柜、开关设备等关键配电设备的运行状态。
通过实时监测和数据分析，可以提前发现设备的异常状态，减少故障的发生。
3. 负荷监测：在线监测装置可以实时监测配电网的负荷情况，为负荷调度和优化提供数据支持。
温升在线监测装置在中低压开关柜中的应用
２ Ｈａ ｇｈ ｕＣｒ ａｅＥｅｔｏ ｉ Ｃ ．Ｌ Ｄ， ｎ ｚ ｏ １０ ２ Ｚ ｅｎ ｈｎ ） ． ｎ ｚ ｏ ｔｌ ｒ ｌ ｒｎｃ ｏ ， Ｔ Ｈａ ｇｈ ｕ３０ １ ， ｈｊ ｇＣ ｉａ ｙ ｃ ｉ
Ａｂ ｔａ ｔ Ｈｉ ｈ ｅ ｆ ｉｎ ｙ ａ ｄ ｐ ａ ｔ ａｉｙ ｔ ｈ ｎ ｔ ｒｎ ｔ ｏ ｏ ｂ ｏ ｍａ ｔ ｍｐ ｒ ｔ ｒ ｉｅ ｉ Ｖ ｎ ｓ ｒ ｃ ： ｇ ｆｉ ｅ ｃ ｎ ｒ ｃ ｉ ｌ ｏ ｔ ｅ ｍｏ ｉｏ ｉ ｇ ｍｅ ｈ ｄ ｆ ｒａ ｎ ｒ ｌ ｅ ｅ ａ ｕ ｅ ｒｓ ｎ Ｍ ｃ ｃ ｔ ａｄ ＬＶ ｗｉ ｈ ｅ ｒａ ｅ ｒ ｃ ｉｅ ｏ ｓｄ ｒ ｂ ｅ ａ ｔ ｎ ｉ ｎ Ｗ ｉｈ ｔ ｅ ａ ａ ｙ ｉ ｏ ｘ ｓ ｉ ｇ ｏ ｅ ａ ｉ ｎ ｓ ａ ｕ ｆＭ Ｖ ｎ ｓ ｔ ｇ ａ ｒ ｅ ｅｖ ｄ ｃ ｎ ｉ ｅ ａ ｌ ｔｅ ｔ ． ｃ ｏ ｔ ｈ ｎ ｌ ｓｓ ｆ ｒ ｅ ｉｔ ｐ ｒ ｔ ｔ ｔ ｓ ｏ ｎ ｏ ａｄ ＬＶ ｗｉ ｈ ｅ ｒ ｔ ｅｓ ｖ ｒ ｙｏ ｌｃ ｒ ａ ｑ ｉｍｅ ｔ ｖ ￣ｈ ａ ａ ｌ ａ ｄ ｔ ｅｎ ｃ ｓ ｉ ｓ ｔ ｇ ａ 。 ｈ ｅ ｅ ｉ ｆ ｅ ｔｉ ｌ ｕｐ ｎ ｇ ｅ ｔ ｕ ｔ ｎ ｈ ｅ ｅ ｓｔ ｃ ｔ ｅ ｃ ｅ ｏ ｆ ｙ ｔｍｐ ｒ ｔ ｒ ｓ ｎ ｔ ｒ ｇ ａ ｅ ｅ ｅａ ｕ ｅｒ ｅｍｏ ｉ ｉ ｒ ｉ ｏ ｎ
４ ４
供 用 电
第 ２ 卷第 ３ ７ 期
２１ ０ ０年 ６月
温 升 在 线监 测 装 置在 中低 压开 关 柜 中 的 应 用
曹建 忠 ， 杨石 林
（ ． 州供 电公 司 ， １郑 河南 郑 州
摘
４ ０ ０ ；． 州凯 源 电子 有 限公 司 ， ５０６ ２杭 浙江 杭州 ３ ０ １ ） １ ０ ２
发电机绝缘过热在线监测装置
公司介绍执行标准新型绝缘过热在线监测装置介绍营销网络及服务体系目录公司概况哈尔滨亚源电力有限责任公司成立于1997年。
公司座落在哈尔滨高新技术开发区，是设计、开发、制造大中型发电机控制等设备的高科技企业。
亚源电力坚持“以人为本，技术领先，质量第一”的理念吸引了国内众多优秀的电力控制高级专业人才。
许多专家具备30多年的科研设计经验，成功的设计制造了诸多国内先进的电力控制系统及装置。
公司产品遍布核电、火电、水电等国内许多家电厂。
亚源电力追求自身发展的同时，不忘与国际接轨，引进国外前进技术，先后与美国西屋、英国Rolls-Royce、新加坡VENUS 等多家公司建立良好的合作关系。
亚源电力凭借先进的技术、专业的人才、优质的产品、合理的价格、完美的服务赢得了国内外百余家电厂的信任。
选择了亚源电力就是选择了放心，选择亚源电力就是选择了经济效益。
亚源电力愿为您做好服务，解决问题，成为您永远的朋友。
发展历程●公司成为哈尔滨电机厂有限责任公司、上海电机厂、东方电机厂、天津阿尔斯通重要配套厂商及战略合作伙伴2004●公司与国际接轨，通过了ISO9001认证。
先后与美国西屋、英国Rolls-royce、新加坡VENUS 等多家公司建立了良好的合作关系2005●公司进入核电市场。
已为田湾核电、阳江核电、秦山核电、红沿河核电、防城港等核电项目配套诸多优秀产品1997●公司成立，是设计、开发、制造大中型发电机控制等设备；发电机、水轮机增容改造及备件生产服务的高科技企业1999公司介绍公司资质公司资质公司资质公司资质技术力量技术力量 三维制图技术我公司吸引了国内外众多优秀的电力控制高级专业人才。
许多专家都是哈尔滨电机厂的高级工程师，并在美国西屋进行大型汽轮发电机组技术引进，使我国的大型汽轮发电机及其控制设备的技术达到了世界先进水平。
都具备30多年的科技设计经验。
GB7665-87 传感器执行标准概述传统式发电机绝缘过热监测装置原理简介新型发电机绝缘过热监测装置原理简介发电机绝缘过热装置是一种在线监测发电机定、转子绕组及铁芯绝缘局部过热的监测仪器。
电力设备温度在线检测预警装置技术要求
电力设备温度在线检测预警装置技术规范要求一、生产企业要求：产品具备自主知识产权，专利权及省部级以上项目鉴定；通过国家权威部门（电子产品检验）检测报告；通过西安高压试验所检测；具有国家发明专利；研发\设计\生产均通过ISO90001质量体系认证；软件版权认证。
二、技术要求：1、执行的标准：⏹GB4208 《外壳防护等级的分类》⏹GB2423.1《电工电子产品基本环境试验规程试验A（低温试验方法）》⏹GB2423.2 《电工电子产品基本环境试验规程试验B（高温试验方法）》⏹GB/T17626-1998 《电磁兼容、试验和测量技术》⏹GB/T17626.2 《静电放电抗扰度试验》⏹GB/T17626.3 《射频电磁场辐射抗扰度试验》⏹GB/T17626.4 《电快速瞬变脉冲群抗扰度试验》⏹GB/T17626.5 《浪涌（冲击）抗扰度试验》⏹GB/T17626.6 《射频场感应的传导骚扰抗扰度》⏹GB/T17626.8 《工频磁场的抗扰度试验》2、使用条件安装地点：选煤厂6kV变电所开关柜内3 、技术参数和性能要求3.1对开关柜上下动、静触头6个点的温度实现接触式无线传感在线监测；3.2电气接点测温采用数字信号无线传输，隔离彻底、抗干扰性强，电磁兼容级别分别满足：工频磁场MF抗扰度测试5级、脉冲磁场抗扰度测试5级、射频电磁场辐射抗扰度测试3级标准；3.3测温元件数字温度传感器测温范围-40℃～125℃，免校验零漂移运放；3.4 温度传感器不允许裸露外置天线；3.5温度传感器与接收模块之间采用无线传输技术，温度传感器紧贴在被测物体表面，与被测物体为高电位工作，接收模块处于低电位工作，两者之间隔离彻底、抗干扰性强。
3.6 无线温度传感器的安装部位应距离动静触头结合处、母排及电缆搭接处等电气接点≤10cm处。
3.7 安装简便、可行且不能破坏原开关柜结构（如在母线上打孔、解体开关柜组件、在开关柜上开孔等），不能影响原开关柜性能（如动热稳定性、温升性能、绝缘安全距离、绝缘爬距等绝缘性能），柜内安装不存在角度对准问题。
“温度在线监测”技术在电气火灾预防方面应用论文

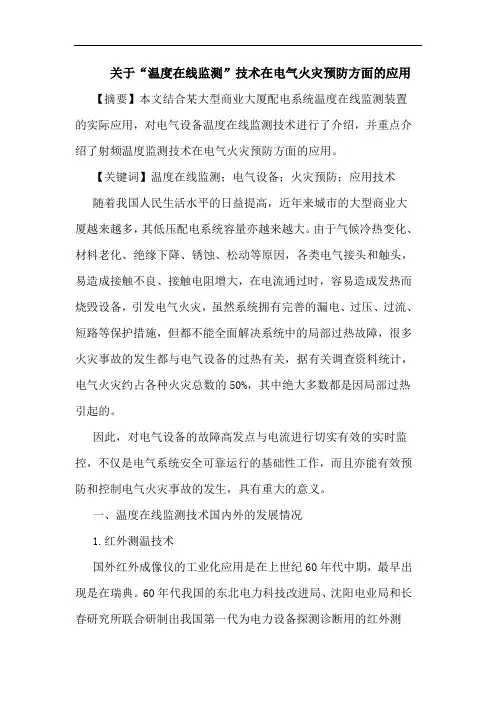

关于“温度在线监测”技术在电气火灾预防方面的应用【摘要】本文结合某大型商业大厦配电系统温度在线监测装置的实际应用，对电气设备温度在线监测技术进行了介绍，并重点介绍了射频温度监测技术在电气火灾预防方面的应用。
【关键词】温度在线监测；电气设备；火灾预防；应用技术随着我国人民生活水平的日益提高，近年来城市的大型商业大厦越来越多，其低压配电系统容量亦越来越大。
由于气候冷热变化、材料老化、绝缘下降、锈蚀、松动等原因，各类电气接头和触头，易造成接触不良、接触电阻增大，在电流通过时，容易造成发热而烧毁设备，引发电气火灾，虽然系统拥有完善的漏电、过压、过流、短路等保护措施，但都不能全面解决系统中的局部过热故障，很多火灾事故的发生都与电气设备的过热有关，据有关调查资料统计，电气火灾约占各种火灾总数的50%，其中绝大多数都是因局部过热引起的。
因此，对电气设备的故障高发点与电流进行切实有效的实时监控，不仅是电气系统安全可靠运行的基础性工作，而且亦能有效预防和控制电气火灾事故的发生，具有重大的意义。
一、温度在线监测技术国内外的发展情况1.红外测温技术国外红外成像仪的工业化应用是在上世纪60年代中期，最早出现是在瑞典。
60年代我国的东北电力科技改进局、沈阳电业局和长春研究所联合研制出我国第一代为电力设备探测诊断用的红外测温仪，使电力设备的过热故障和电气火灾事故有了明显下降，但是在实用中由于不具备扫描功能和仪器本身距离系数的限制而存在很大的局限性，而且无法直接解决电器设备内部温度的实时监测问题；华东电力试验研究所于上世纪70年代末研制成功第二代红外测温仪，但因为产品结构笨重、携带不便、操作调校复杂、探测中温度由指针显示，测温精度和仪器可靠性也不算高，因此没有推广使用。
近些年，随国内外红外测温技术的不断进步，红外测温仪精度能够符合一些场合的需要。
但红外测量方法的缺陷是可能受局部温度的影响，不能准确测量到接点的温度，造成数据不准确。
温度及故障在线监测仪安装使用说明书
温度及故障在线监测仪安装使用说明书一、概述温度及故障在线监测仪是安装在配电网络系统中的环网开关柜、电缆分支箱、箱变上，用于指示相应电缆区段的短路及接地故障和实时温度的一种实时监测装置。
线路发生故障时，工作人员可借助指示器的报警指示，迅速确定故障区段，并找出故障点。
同时，报警信息可实时发送到监控中心的服务器，在监控电脑的屏幕上显示出故障所在的区域和具体位置，引导巡线人员迅速确定故障区段并找出故障点。
该指示器为解决故障查找问题提供了最佳途径。
对提高工作效率，缩短停电时间，迅速恢复供电，提高供电可靠性和经济效益，有着十分重要的意义。
二、功能特点：•全数字化设计，采用段式显示屏，直观数值显示；•系统功能强大，菜单详尽且简易操作；•同步显示相线电流温度数值；•现场随时可查看电流温度数值；面板上可以直接更改通信端口；•为了方便现场查看故障,主机设计了4个高亮LED灯；•当LED发出闪烁光时,可以锁定查看ABC三相发生故障位置；•故障指示分别为：短路指示、接地指示、温度指示；1 .实时温度：传感器在工作中检测线路的温度，并将实时温度通过光纤传输给主机,并在主机屏幕上显不O2 .短路报警指示：当线路电流达到或超过预先设置的短路电流的整定值时，传感器发出报警信号，通过光纤传输给主机，主机接收到此信号后，对应的短路故障报警灯闪烁。
3 .接地报警指示：当线路电流达到或超过预先设置的接地电流的整定值时，传感器发出报警信号，通过光纤传输到主机，主机接收到此信号后，对应的接地故障报警灯闪烁。
4 .温度报警指示：当线路温度达到或超过预先设置的温度整定值时，传感器发出报警信号，通过光纤传输到主机，主机接收到此信号后，温度故障报警信号产生背光屏闪烁（考虑到系统功耗，仅仅在辅助电源有效的情况下进行温度报警）温度恢复正常后系统自动解除报警。
5 .智能短路故障判断：当运行电流突然增加一定比例后电流瞬间为零时，定义为短路故障。
6 .取电方式：主机采用电池供电，整机微功耗。
SPW2000 电气接点无线测温装置说明书-V2.0
在上述运行界面中的任一界面中，长按“设置”键3秒进入“参数设置”
界面:
485 通讯地址
000
无线温度上限
050
无线温度上上限
070
无线传感器组数
100
无线传感器开始地址
000
环境温度上限Leabharlann 050环境温度下限
045
环境湿度上限
088
环境湿度下限
080
上表中各参数设定值即为出厂时的默认值。
⑴ 各项目说明： 通讯地址：与上位机 485 通讯时候的识别参数 无线温度上限：当无线温度超过此参数产生报警信号（接线端子 7－8 由
SPW2000 型
SPW2000 使用说明书
电气接点无线测温装置
使 用 说 明 书
杭州休普电子技术有限公司
地 址：杭州市西湖科技园振中路 206 号 邮编：310030 服务热线：086-571-81957526、086-571-81957527 传 真：086-571-81957528 公司网址：
该界面显示当前各接点的实测温度值，每屏显示 3 组，通过“∧”“∨”
键，显示其它各组接点的温度实测值。
各状态说明：
⑴传感器检测到的温度低于设置的上限，显示此温度“正常”；
⑵传感器检测到的温度高于设置的上限，显示此温度“超上限”
⑶传感器检测到的温度高于设置的上上限，显示此温度“超上上限”；
⑷传感器检测到的温度异常，或当主机在 30 分钟内未收到传感器发送
4
五、系统组成
SPW2000 使用说明书
5
六、硬件安装
SPW2000 使用说明书
嵌入式安装，在柜体面板上开 151×151 方形孔，将其装入，用安装架固
高炉炉腔温度在线检测装置[实用新型专利]
![高炉炉腔温度在线检测装置[实用新型专利]](https://img.taocdn.com/s3/m/8bbb042d2cc58bd63086bdbf.png)
专利名称：高炉炉腔温度在线检测装置专利类型：实用新型专利
发明人：董大明,党恒耀,许伟
申请号：CN200820131614.3
申请日：20080722
公开号：CN201220947Y
公开日：
20090415
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种高炉炉腔温度在线检测装置，属于仪器、仪表检测领域。
特点是：炉体内至少设有一根金属测杆，金属测杆冷端置于炉体外与炉体固定，金属测杆冷端端部设有测距传感器并与测距信号连接，金属测杆热端位于炉腔表面，位于炉衬处的金属测杆上至少设有两个测温点，测温点处装有测温传感器，测温传感器通过导线与炉体外测温信号连接。
本实用新型实现了对炉衬厚度和炉腔温度的连续、在线的测量。
可描绘高炉炉衬厚度和炉腔温度的面分布函数。
还可以和历史数据进行比较、实现网上的数据共享。
其方法简便易行、准确度高，为高炉的冶炼过程提供了新的技术支持和监测手段。
申请人：内蒙古科技大学
地址：014010 内蒙古自治区包头市昆区阿尔丁大街7号
国籍：CN
代理机构：包头市专利事务所
代理人：庄英菊
更多信息请下载全文后查看。
WTM温度在线监测系统说明书
第一章 概述变电场、变电站的高压开关柜、母线接头、室内外刀闸开关等重要设备在长期的运行过程中会出现表面氧化腐蚀，紧固螺丝松动、触点和母线排连接处老化等问题，导致接触电阻增大，而随着电力系统的发展，负荷也越来越大，这些都易引起温升过高，如得不到及时解决将使绝缘部件性能降低，甚至导致击穿，造成恶性事故，从而造成重大经济损失。
近年来，在电厂和变电站已发生多起开关过热事件，造成火灾和大面积停电事故，解决开关过热是杜绝此类事故发生的关键，实现温度在线监测管理是保证高压设备安全运行的重要手段。
长沙星联电力自动化技术有限公司生产的WTM-800温度在线监测系统采用Zigbee 技术，通过无线的方式将现场温度传送到WTM-800温度在线监测装置，然后采用RS485或者网络和PC机（后台管理系统）交换数据，从而组成WTM-800温度在线监测系统。
该系统可对电力系统的高压、超高压母线，高压开关触点（以及人员无法接近的其它危险、恶劣环境）的温度进行实时在线监测。
经过与电力系统自动化连接，在中心监控室内就可以实时监视运行设备的温度状况，真正做到了温度信息的远距离遥测。
无线测温发射器与被测试点直接接触，测得的温度及时准确，当被测点温度超过预先设定的阀值时，就发出报警信号及时提醒有关人员采取措施。
该系统可以应用于电力、化工、冶炼、石油等行业。
与其它测温方式比较，本系统具有如下优势：a) 普通测温：常规的热电偶、热电阻、半导体温度传感器等测温方式，需要金属导线传输信号，绝缘性能不能保证。
而本系统采用无线传输，具有优异的绝缘性能，能够隔离开关柜的高压，因此能够直接安装到开关柜内的高压触点上，准确测量高压触点的运行温度。
b) 红外测温：目前传统的测温方式为人工手持红外测温设备定期巡检，这样的操作方式存在以下缺点：Ⅰ) 测点多、劳动强度大；Ⅱ) 某些地区或设备不适合人工检测；Ⅲ) 不能及时发现温升情况；Ⅳ) 开关柜内无法进行测量；Ⅴ) 测温不准确，人为、环境干扰因素大；Ⅵ) 无法积累历史数据，分析温升变化（尤其是对设备老化问题的分析）；Ⅶ) 无法向综合自动化系统提供温度信息；Ⅷ) 无法实现电站无人值班。
高压开关设备触头温度无线监测装置设计
高压开关设备触头温度无线监测装置设计摘要：为解决高压开关设备触头等温度不易检测，导致温升异常而造成严重电力事故的难题，开发了一种利用微功率无线通信技术，对高压开关设备触头等温度进行在线监测，并及时进行超温报警与处置的装置。
该装置具有自供电、低功耗、高低压有效隔离等特点，监测数据可就地显示，也可远传至监控后台，实现远程监测和预警等功能。
关键词：高压开关设备温度在线监测无线通信中图分类号：tm591 文献标识码：a 文章编号：1672-3791（2012）10（a）-0053-02在电力系统中，因开关设备主回路接触不良等原因，造成触头等连接点温度异常升高，造成严重的电力事故和巨大的经济损失。
据有关部门对电力事故统计，我国每年发生的40%左右电力事故都是由于主电路过热所致。
12～40.5kv高压开关设备空间封闭狭小，触头等连接点温度不易检测，目前比较常用的变色片、点温仪、红外热成像仪等方法需要值班人员定期巡检，无法对温度异常情况进行实时检测与处置。
为此，本文介绍一种实时监测开关设备触头等连接点温度、并能对异常情况及时报警与处置的监测装置，以提高电网运行的安全性。
1 技术原理与结构该装置采用无线通信技术实现高低压隔离和信号传输，实时监测高压开关设备触头等温度的变化情况，从根本上解决发热点温度不易实时监测的难题。
装置主要由温度在线监测终端和现场汇总通信终端两部分组成。
各温度在线监测终端分别安装在高压开关设备触头等连接点附近，监测终端的温度传感器将采集到的温度数据传送给无线信号发射模块，由无线发射模块调制后发送给安装在开关设备控制面板上的现场汇总通信终端。
现场汇总通信终端将各监测终端发送的温度数据进行处理，并就地显示，也可通过rs485串行接口将数据传送到变电站的监控后台，实现对开关设备触头等连接点温度的在线监测与预警。
2 硬件设计2.1 温度在线监测终端温度在线监测终端由温度传感器、信号转换及发射模块、ct线圈三部分组成，装设于开关设备触头等连接点附近。
